Предохранители Рено Логан

О мерах в плане безопасности

Замена и ремонт деталей монтажного блока

Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.

Логан не заводится, перегорает предохранитель f19

Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.

При подобной проблеме следует тщательно проверить все провода и датчики системы.

Не заводится стартер, не крутит, реле щелкает

Самыми распространенными причинами являются.

1. Износ щеток стартера. Когда нет питания – устройство работать не будет.
2. Поломка бендикса или втягиваюшего реле.
3. Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
4. Повреждены обмотки мотора.

Изначально следует показать машину проверенному мастеру для диагностики. .

Led на Логан, обманка из реле

Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.

Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.

table-01

Регламентный интервал замены тормозной жидкости — три года или 90 000 км. Штуцеры в передних и задних тормозных механизмах размещены удобно.

Доступ к лампам в фарах стал свободнее, чем на машинах предыдущего поколения. Лампа поворотника стоит в углу фары, ближе к решетке радиатора. Остальные источники света расположены в отдельных колодцах с резиновыми крышками. Сложности будут лишь с лампами дальнего света. Крепление лампы в правой фаре почему-то сильно сдвинуто к краям колодца и поначалу сбивает с толку. Полное откидывание пружины фиксации потребует усилий, придется изгибать ее, чтобы вывести за края колодца. Вторая проблема — разъемы на этих лампах. Они без замков, но сидят очень туго. Нам пришлось снимать лампы вместе с разъемами (это не очень удобно) и дальше орудовать отверткой!

Для доступа к лампе передней правой противотуманки частично снимаем подкрылок. Откручиваем его нижние крепления и отводим в сторону. Левую лампу можно поменять и сверху, дотянувшись рукой из-под капота.

Лампы заднего освещения меняем со снятием фонарей. В обоих автомобилях они закреплены очень просто.

Для замены лампы дополнительного стоп-сигнала в Sandero снимаем его корпус. А у седана для этого предусмотрено технологическое отверстие в полке багажника.

Выбор предохранителя, оригинал и аналог

Таблица предохранителей Рено Логан 2 поколения, артикул и примерная стоимость:

Артикул	Наименование	Цвет	Стоимость, руб.
243809584R	Корпус блока	1 900
8200248099	25а	Серый	350
7700410540	maxi 40a	Оранжевый	350
7700410541	maxi 50а	Красный	270
7700410542	maxi 60a	Светло-синий	180
7700410574	mikro 10а	Красный	90
7700410576	mikro 20а	Жёлтый	100
7700410577	mikro 25a	Белый
7700410578	mikro 30a	Белый, бежевый, зеленый
7700410572	mikro 5а	Светло-коричневый
7700410550	mini 15a	Светло-синий
7700410553	mini 30а	Светло-синий
7700410548	mini 7,5a	Коричневый
8200253921	Реле 12в 40а	2 700
8200263342	Реле 20а (п/т фары)	2 300
7700844253	Реле вентилятора, 12v40а	Желтый	400
7700414484	Реле стартера, 20а	Черный	1 000

Возможности профилактики

Чтобы постоянно не закупать большое количество предохранителей, нужно применять профилактические меры.

1. Самый распространенный способ избежать частого выхода из строя предохранителей, замена на более мощный элемент. Специалисты рекомендуют устанавливать устройство не менее, чем на 15 ампер. В этом случае вероятность возникновения проблем и сгорания предохранителей снижается в разы.
2. Во-вторых, нужно внимательно выбирать устройства, поскольку на упаковке видеорегистраторов, автомагнитол и иных изделий, используемых в авто, обозначена электрическая мощность. Во избежание перегорания предохранителей, нужно внимательно ознакомиться с их техническими характеристиками и только потом подключать к электросети автомобиля.
3. Третье условие – рекомендуется правильно подключать штекер. Так как из-за несоответствия стандартов штекера и гнезда устройства могут возникать определенные проблемы. Штекер подключен правильно, если контакты расположены в горизонтальном положении, т.е. по бокам (не снизу и не сверху!). Такое расположение позволит избежать прогорания и оплавления клемм.

https://youtube.com/watch?v=78_r3okgxCQ

Но если проблема все-таки возникла и элемент перегорел, то его придется менять на новый. Эта процедура проводится предельно просто, в Renault Logan его можно достать, поддев тонкой плоской отверткой.

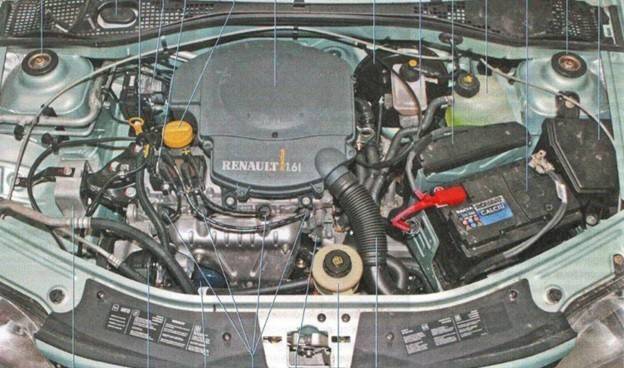

В моторном отсеке

Блок предохранителей

Почему перестал работать прикуриватель

Есть несколько распространенных неисправностей. Среди основных причин, из-за которых может потребоваться ремонт прикуривателя модели Рено Логан, числятся следующие.

1. Сгоревший предохранитель. Нужно заменить перегоревший элемент. Предохранитель расположен в монтажном блоке.
2. Обрыв проводки прикуривателя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, может произойти короткое замыкание. Из-за этого срабатывает предохранитель, выгорают провода и по самой цепи возникает разрыв. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
3. Выгорание спирали. Из-за большого возраста или частого использования под нагрузкой спираль перегорает. Отремонтировать ее непросто – требуется замена на исправный элемент, а также новый предохранитель.
4. Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Логан перестал работать, то необходимо вытащить металлический патрон, а затем осмотреть его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры нужно снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи и срабатывания предохранителя прикуривателя.
5. Перегоревшая лампочка подсветки. Вокруг гнезда прикуривателя находится специальная окантовка с лампой, облегчающая поиск в темное время суток. Она также способна перегореть. При возникновении такой неисправности необходимо поменять элемент новым.

Renault Logan Логаненыш Бортжурнал Сгорел прикуриватель

Совсем недавно случилась у меня неприятность. Перестала работать магнитола, а с ней и прикуриватель. На логане на прикуриватель и магнитолу идет один предохранитель, полез посмотрел предохранитель сгоревший, поменял, решил магнитолку включить, а она все равно не работает. Прикуриватель тоже не включается. Снова полез к предохранителям и оказалось что только что вставленный предохранитель снова сгорел. Глядь на прикуриватель а он с одной стороны внутри оплавился.

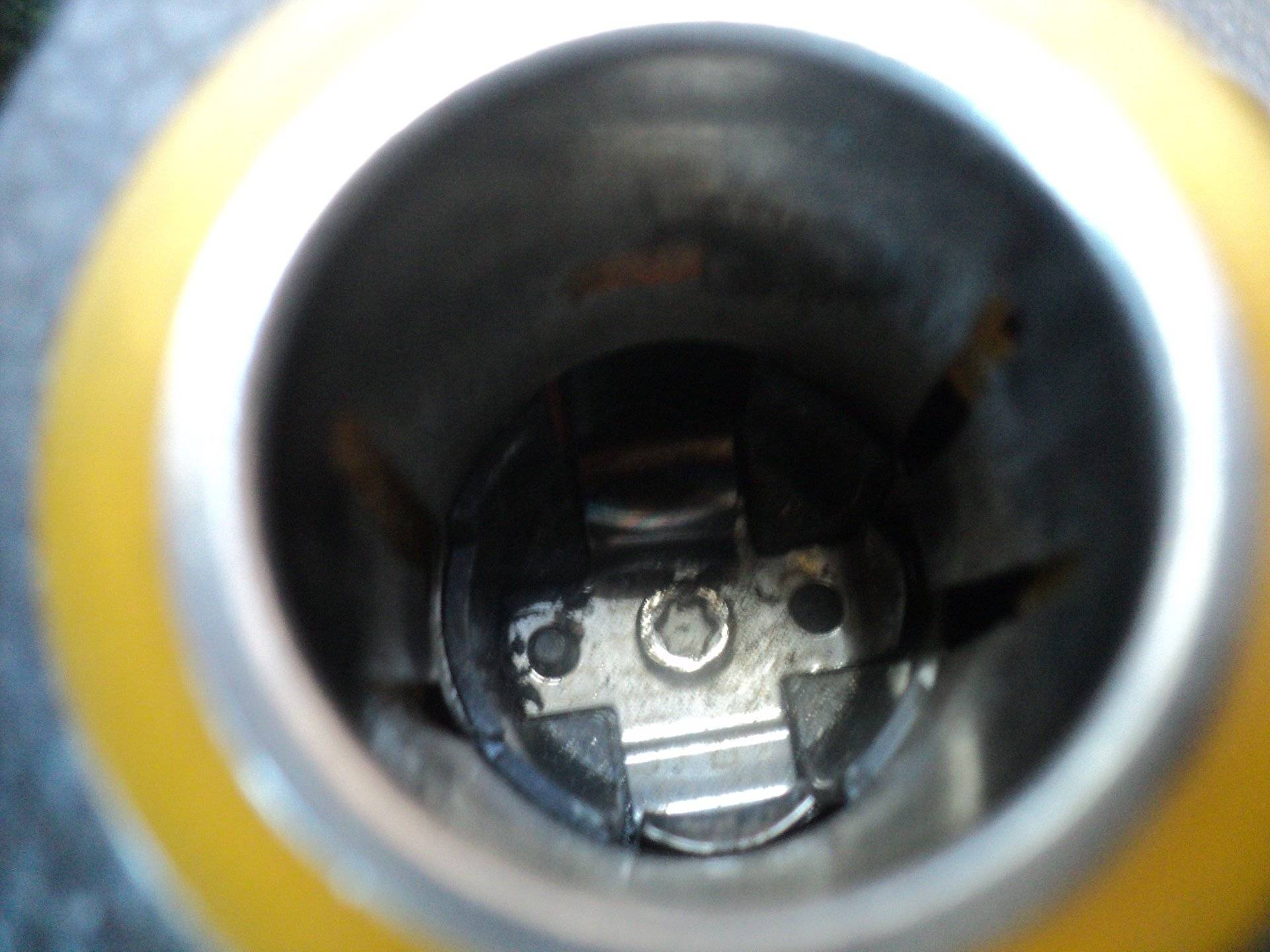

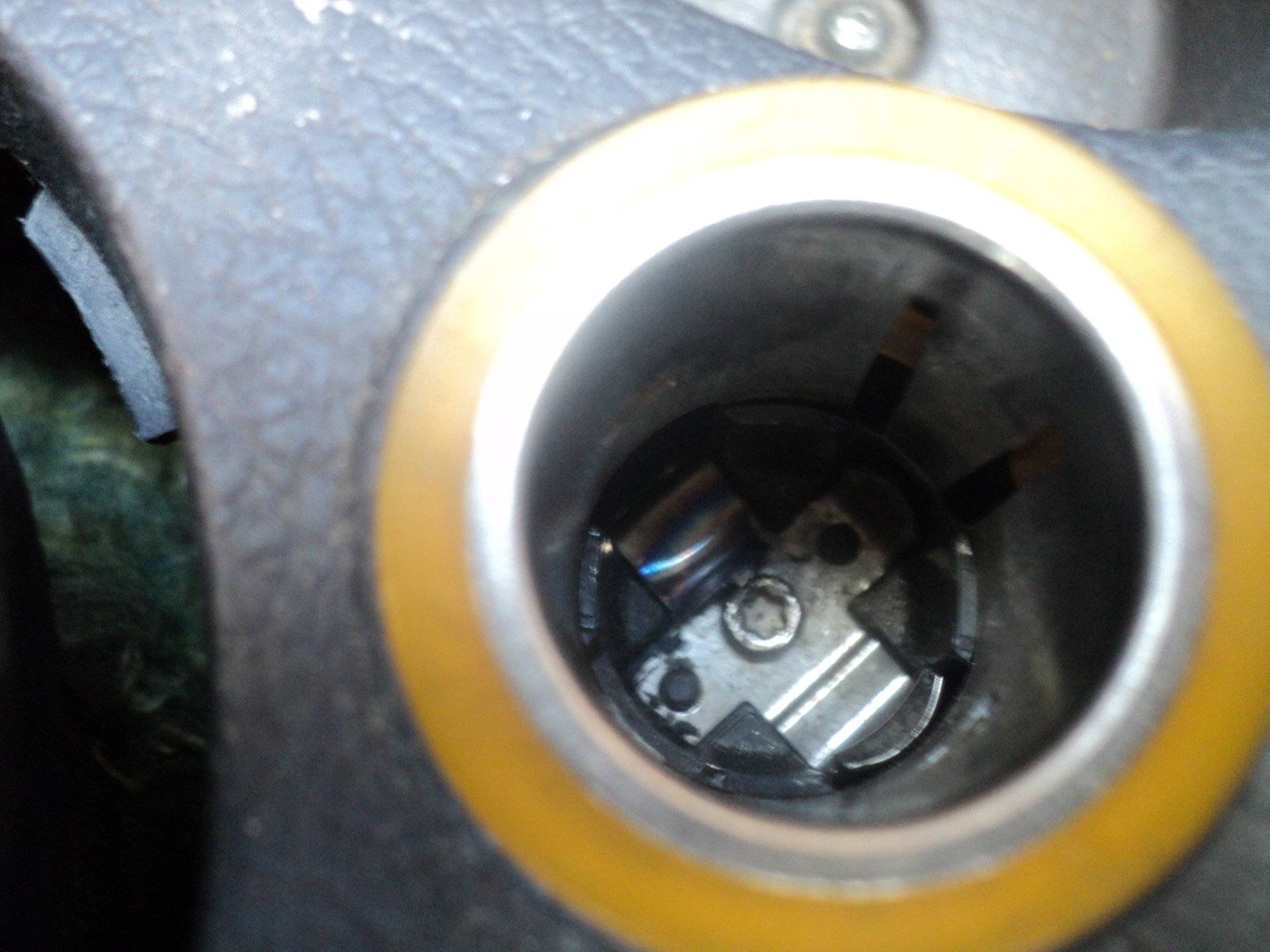

Оплавившийся прикуриватель

Недолго думая было решено снять прикуриватель (вытащить колодку из него), чтобы ничего не замыкало.

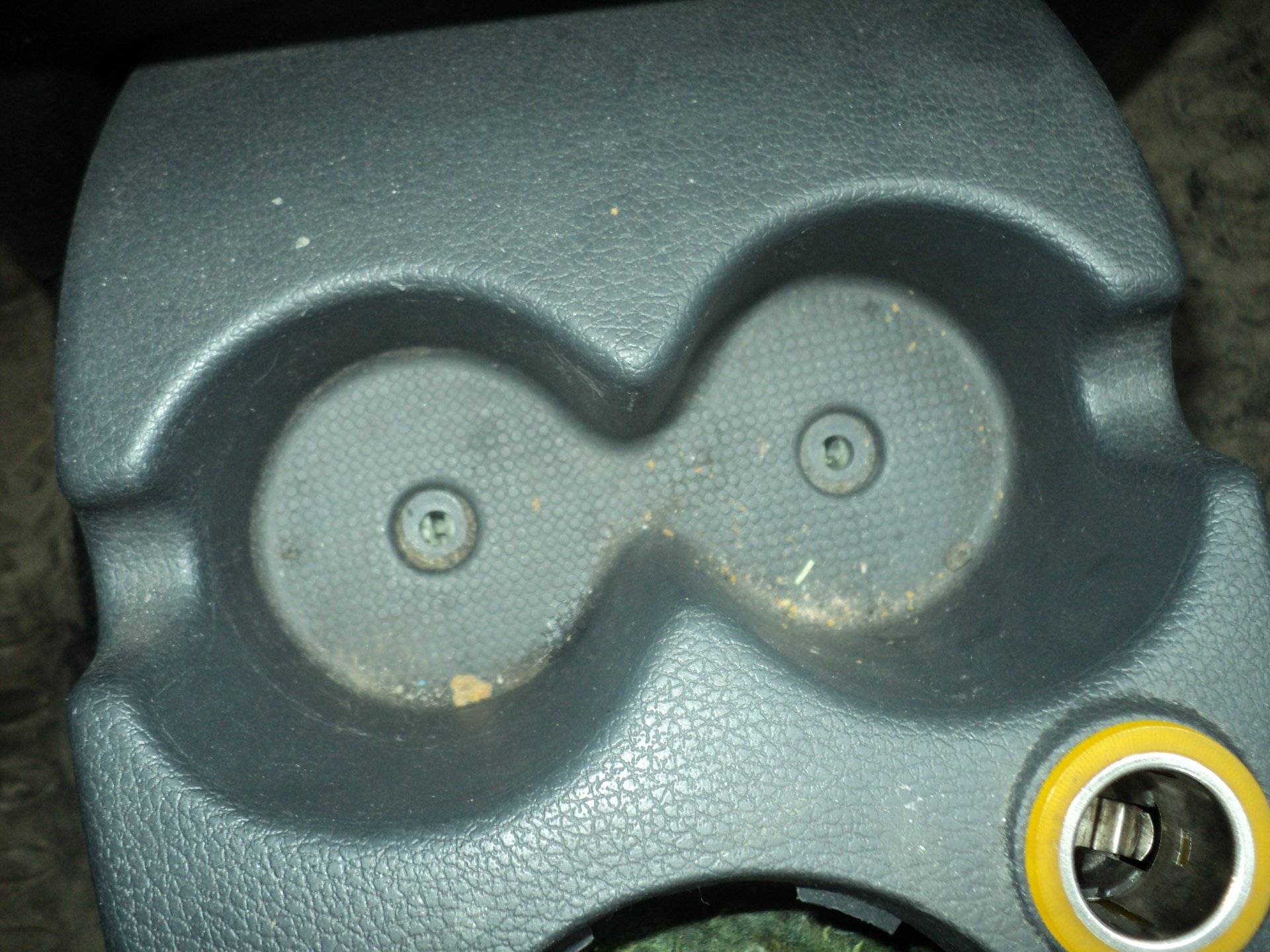

Но тут ждала первая подстава, как известно на логане очень многое закручено на торексах, а именно таких ключей у меня и не оказалось. Спасибо сослуживцу. который катается на опеле астра предыдущих поколений, у него оказывается тоже все на торексах и он выручил меня с ключами,Сначала открутил два болта под подстаканниками спереди.

Затем один болт у ног задних пассажиров под пластиковой защелкой.

После этого выдвинул нижнюю часть тоннеля пола и продернув через ручник снял её.

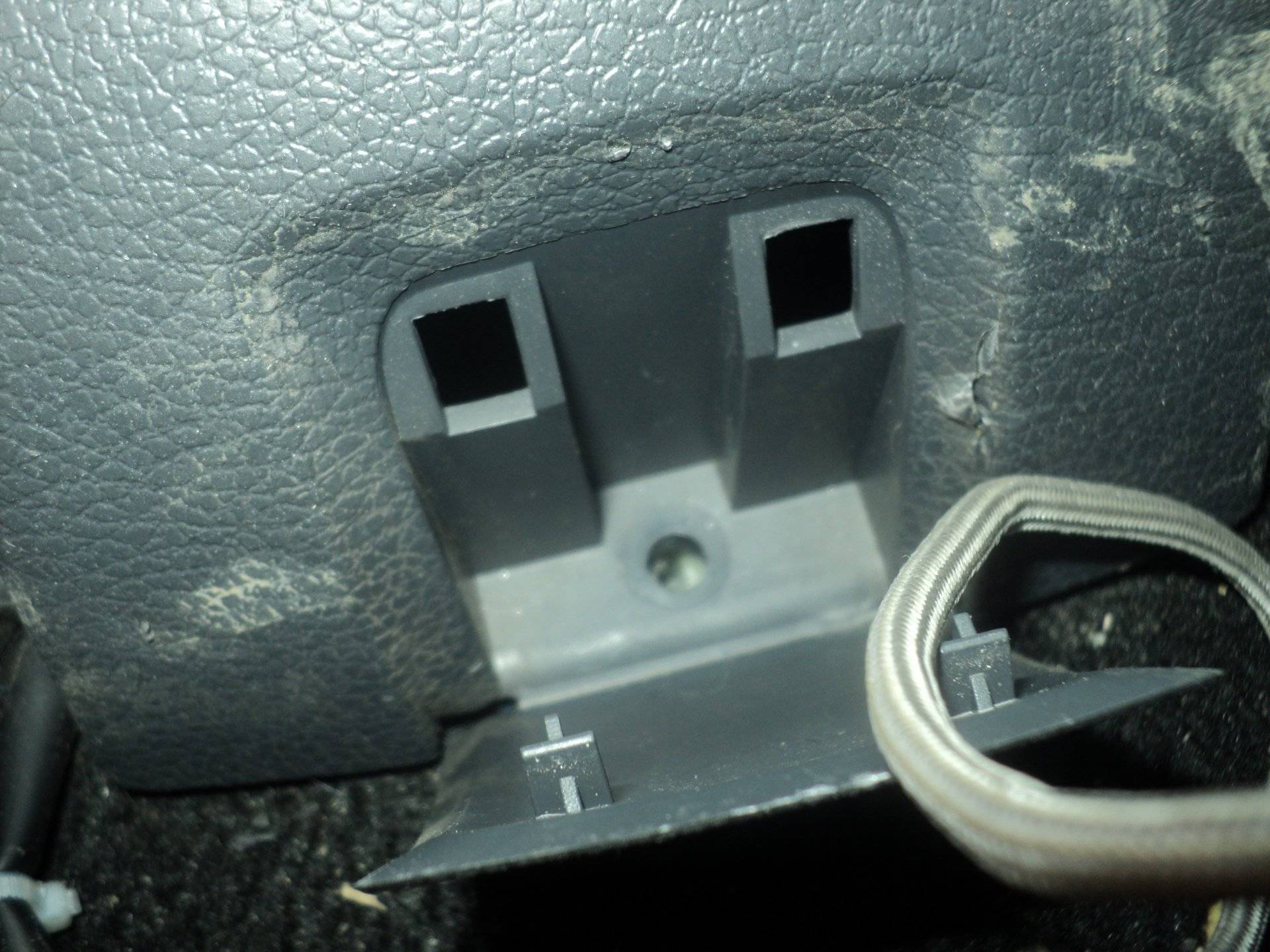

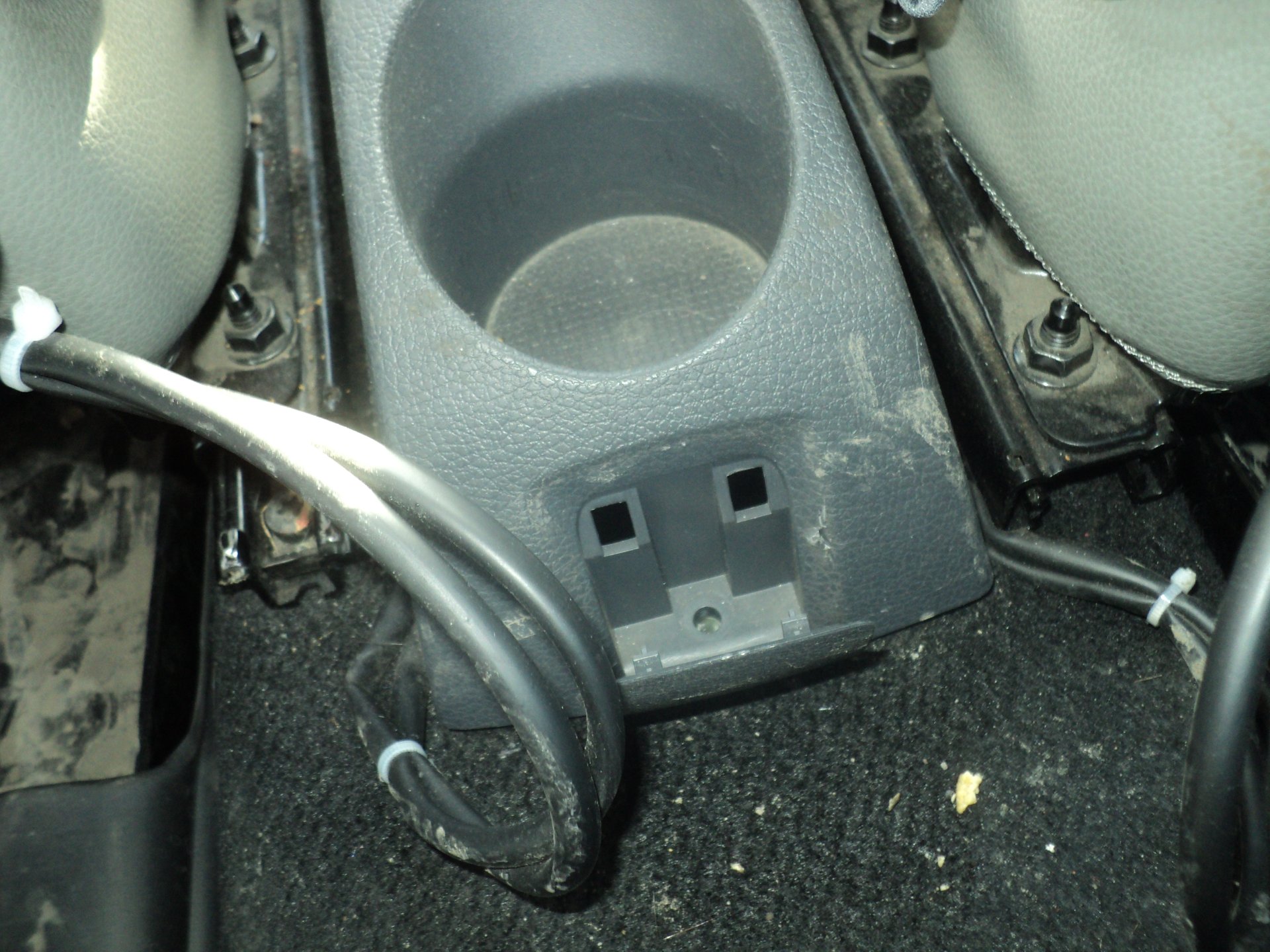

Тоннель пола без нижней части

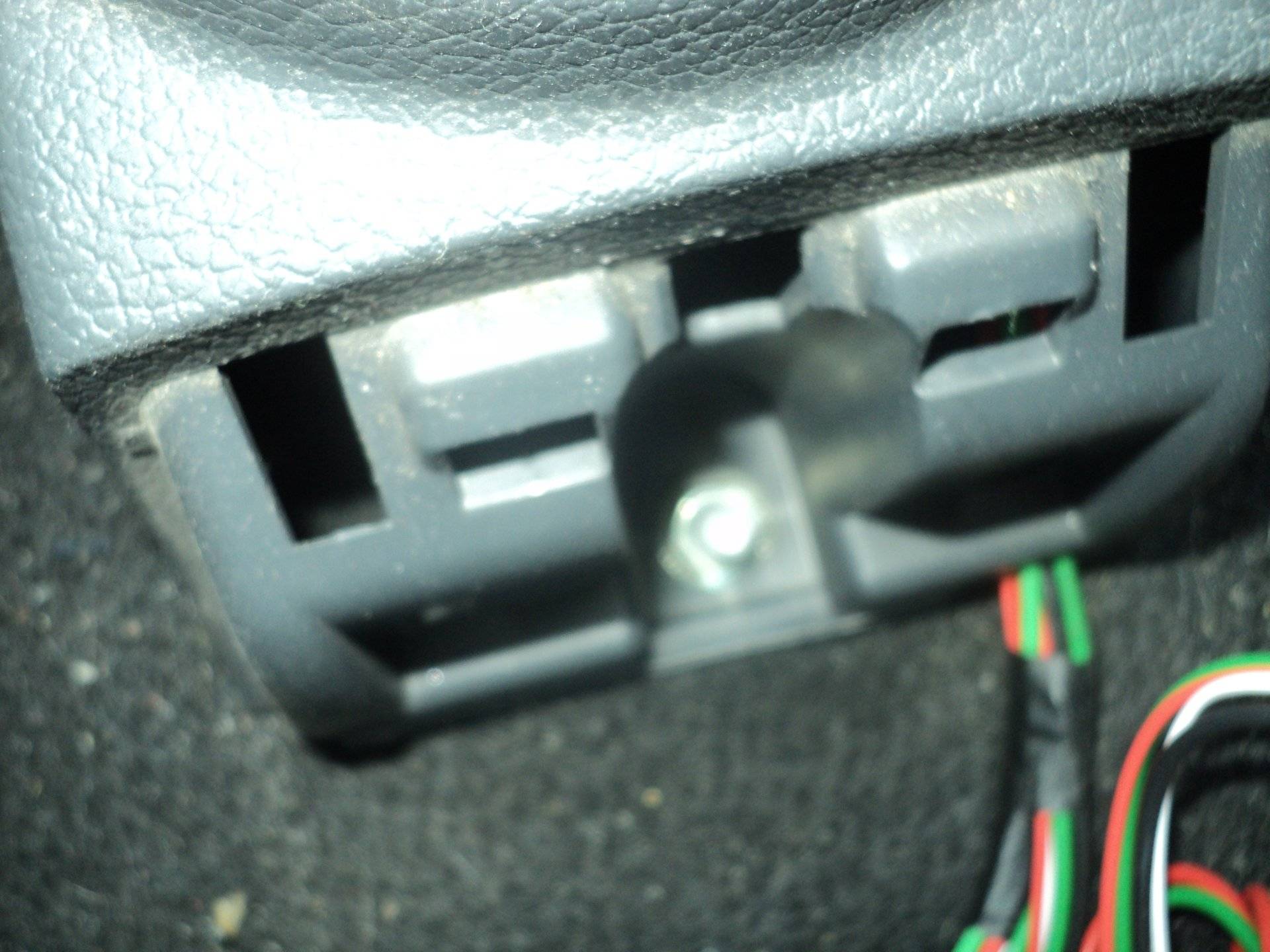

Тут ждала подстава номер два, чтобы снять верхнюю часть нужно было отвернуть гайку крепления верхней части с полом. К которой никаким накидным ключом нельзя было подлезть, а воротка с головками у меня не было. Пришлось снова идти сдавать на милость сослуживца на опеле. И вооружившись головкой на двенадцать и воротком мерзкая гайка была побеждена

Мерзкая гайка

После этого верхняя часть была благополучно снята, прикуриватель можно отключить.

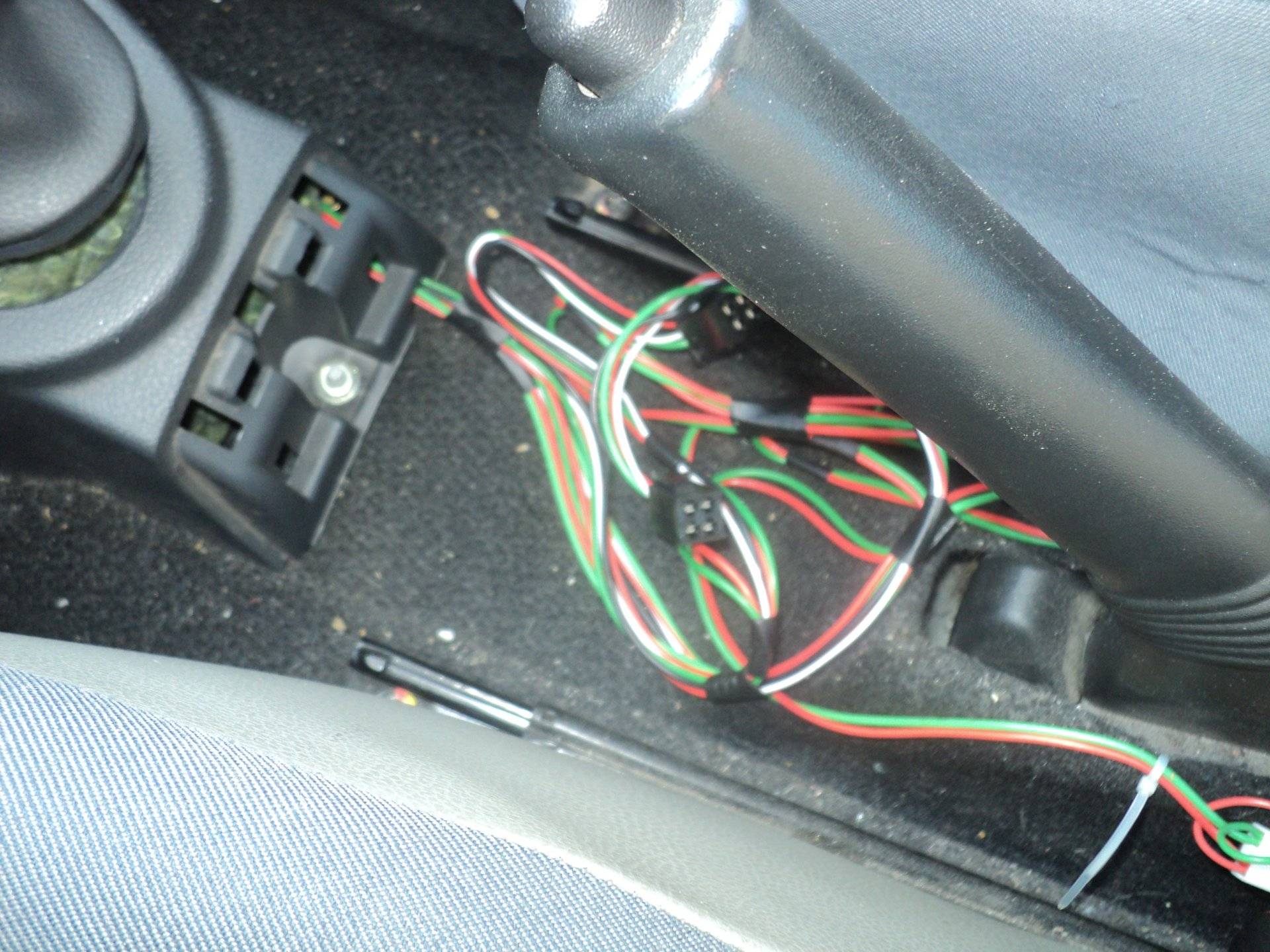

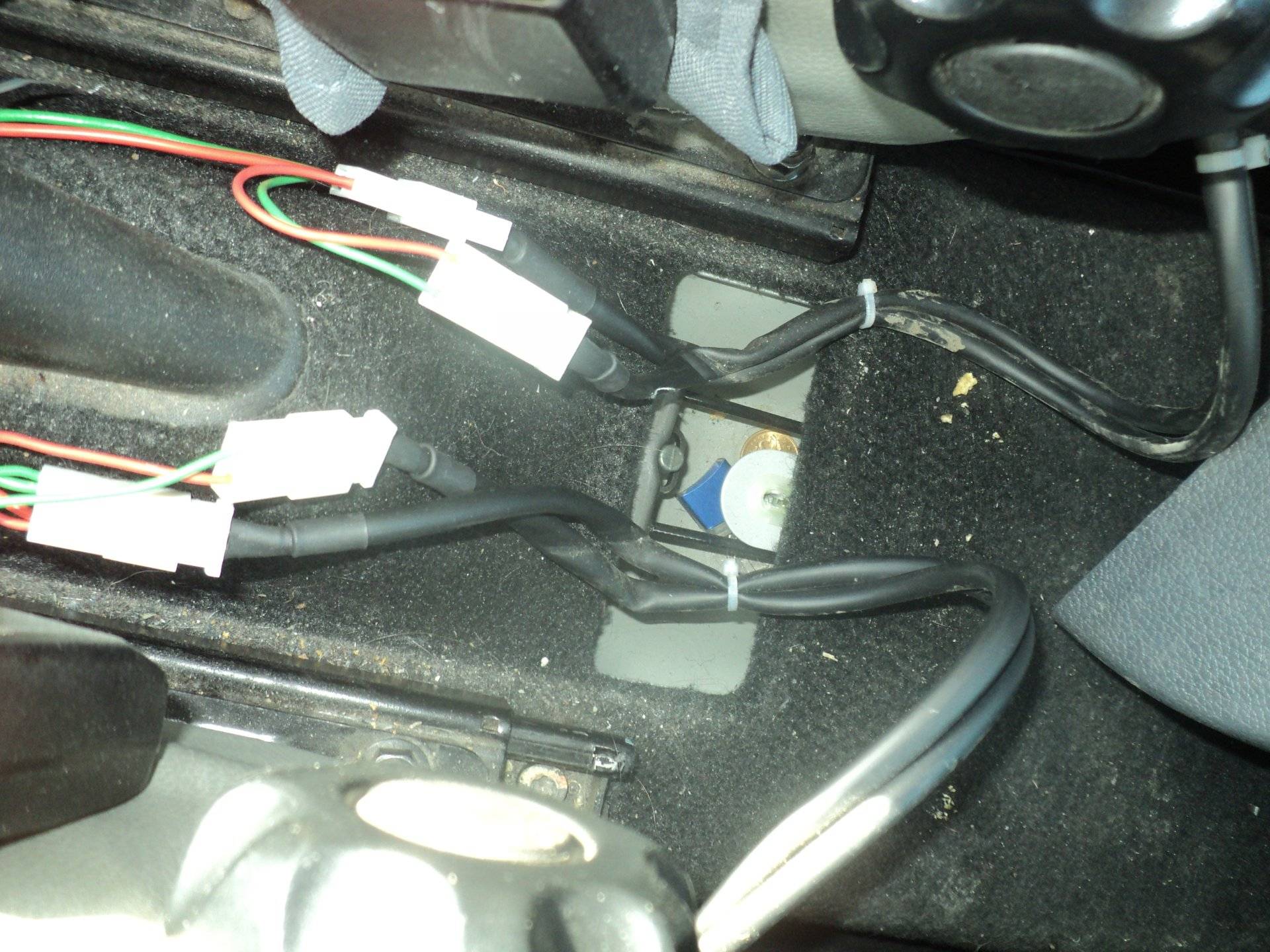

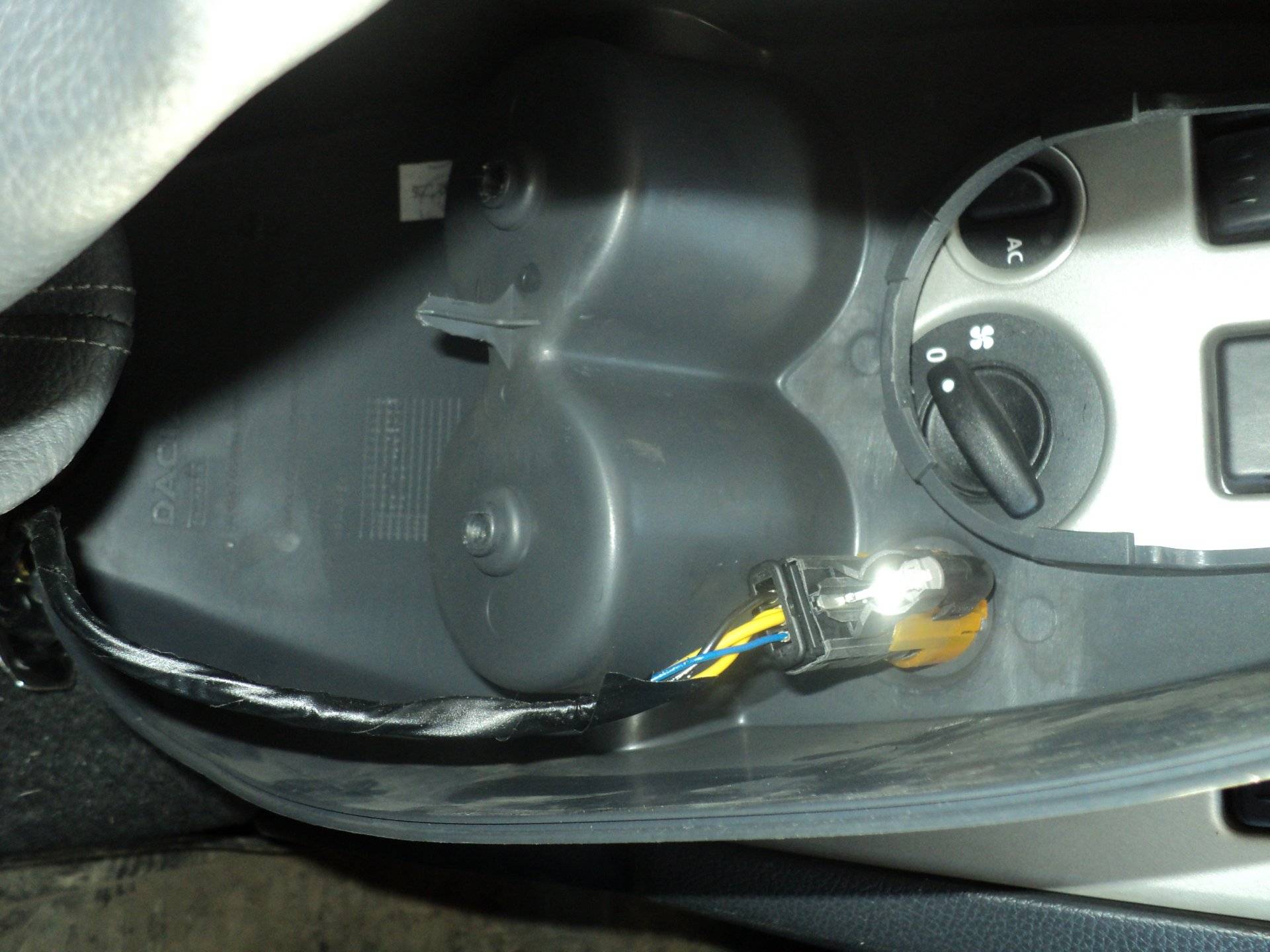

Разъем прикуривателяПод снятой верхней частью тоннеля пола был обнаружен компьютер Dacia производства Бош. Вот он оказывается где распологается.

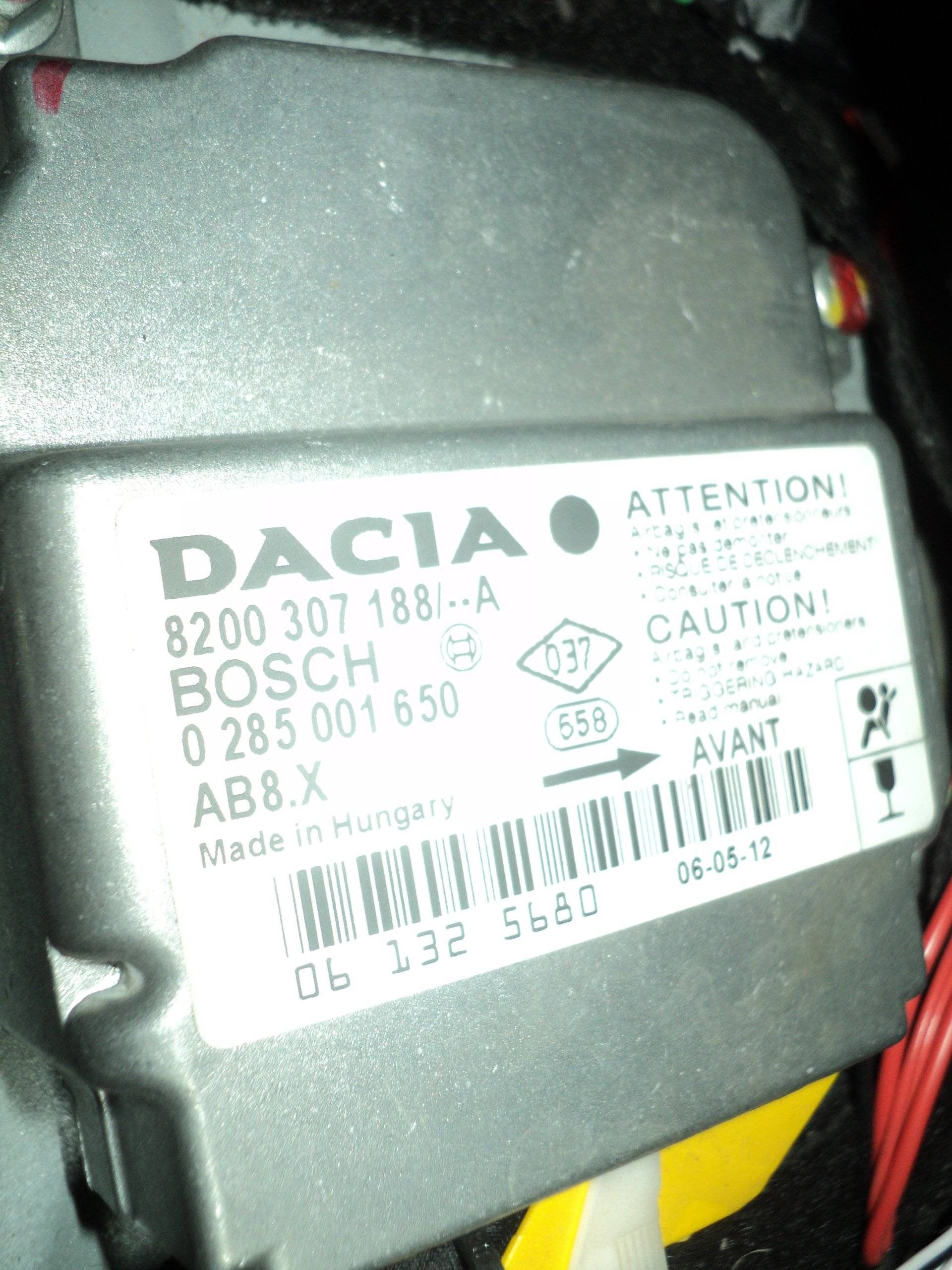

Без Боша мы никудаПосле этого патрон прикуривателя был снят, все поставлено на место. Заменен предохранитель (вместо 10 поставил 15 на форум логане клянуться что ничего страшнго от этого не будет и я склонен им верить), магнитола благополучно заработала.

Теперь буду озабочусь покупкой нового прикуривателя в автомобиль, но уже сейчас обзвонив все магазины торгующие логановскими запчастями обноружил ни у кого такой простой вещи нету.

Рено Логан реле стартера где находится — объясняем суть

Блок под капотом

В моторном отсеке Renault Logan 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото схема

Обозначения

597А F1	60А Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А F2	60А Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В F1	30А Питание платы реле
597В F2	25А Цепь питания реле системы впрыска
597В F3	5А Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C F1	50А ЭБУ АБС
597C F2	25А ЭБУ АБС
597D F1	40А Реле большой скорости вращения электро вентилятора (реле 236), плата реле
299 231	20А Противотуманные фары
299 753	20А Насос омывателя фар
784 474	20А Реле включения компрессора кондиционера
784 700	20А Реле малой скорости вращения электро вентилятора
1034 288	20А Реле освещения дневного движения
1034 289	20А Реле освещения дневного движения
1034 290	20А Реле освещения дневного движения
1047 236	20А Реле топливного насоса
1047 238	20А Реле блокировки впрыска
233	40А Реле вентилятора отопителя
236	40А Реле большой скорости вращения электро вентилятора

Вариант 2

Схема

Расшифровка

F01	60А Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02	30А Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03	25А Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04	5А Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05	15А Резерв
F06	60А Цепь электропитания блока предохранителей в салоне
F07	40А Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 F09	25/50А Цепи ЭБУ АБС

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

• Разборка, прочистка и дефектовка деталей;
• Проверка статора и ротора на предмет обрыва или короткого замыкания;
• Проверка состояния колец возбуждения ротора;
• Проверка диодного моста и дополнительных диодов;
• Проверка реле – регулятора;
• Проверка высоты щёток и лёгкость их перемещения в гнёздах;
• Проверка срабатывания обгонной муфты;
• Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM).

Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF.

Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Брика на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Предохранители и реле монтажных блоков Рено Логан 1.4

Где находятся предохранители на Рено Логан быстрый ремонт и обслуживания автомобиля

Почти на всех комплектация автомобиля расположения блоков с предохранителями идентично – чтобы заменить неисправные элементы электропроводки необходимо:

• Отключить все клеммы от аккумуляторной батареи;
• Далее рядом с аккумулятором по левую сторону от двигателя найти небольшой пластиковый блок с защелками – там находится блок с предохранителями. С помощью шлицевой отвертки или любого другого плоского предмета необходимо аккуратно отщелкнуть пластиковые защелки и снять крышку;

Обратите внимание! Старайтесь не деформировать защелки блока – в противном случае данный конструкционный узел перестанет быть герметичным, что приведет к возможности попадания влаги к ячейкам. Повышенная может стать причиной коррозии посадочных ячеек в блоке предохранителей. Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника

Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства

Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника. Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства.

Важно знать! Если сразу после замены предохранителя перегорает и новая деталь, то необходимо полностью осмотреть электрооборудования автомобиля на предмет неисправностей. Постоянное перегорание одного предохранителя является следствием нестабильной работы электрооборудования, перепадов напряжения или слабого контакта тока в магистральной электроцепи. Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени

Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени.

Также строго не рекомендуется при постоянном перегорании предохранителя устанавливать деталь с большей пропускной мощностью. Подобная доработка приведет к короткому замыканию проводки или перегоранию электрооборудования транспортного средства.

Бп в салоне

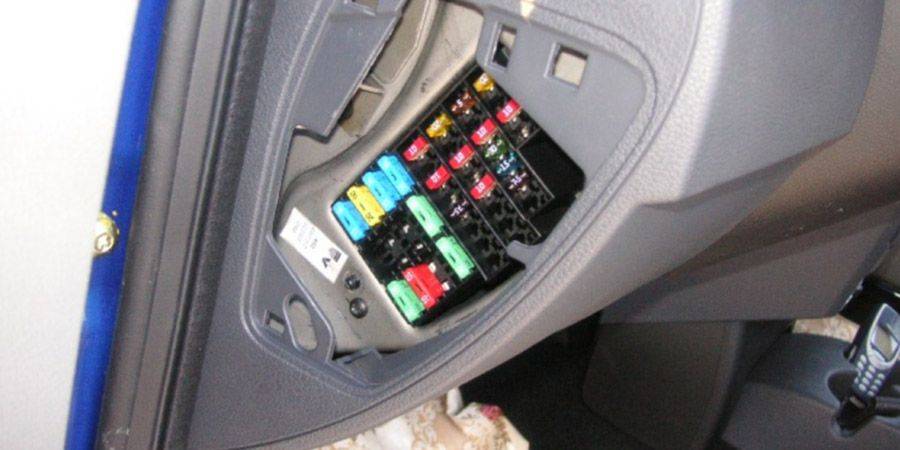

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание.

О мерах в плане безопасности

Расположение предохранителей и реле Рено Логан

Рено Логан схема предохранителей

3.1. Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

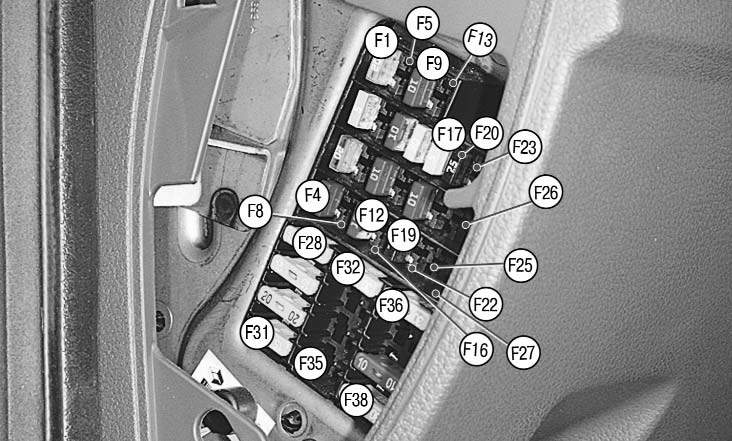

10.1. Номера предохранителей в монтажном блоке, расположенном в салоне

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне (рис. 10.1, крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в табл. 10.1.Таблица 10.1 Цепи, защищаемые плавкими предохранителями
Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

Таблица 10.2 Назначение реле и предохранителей в монтажном блоке, расположенном в подкапотном пространстве (Рис. 10.2a, 10.2б)

1. Для получения доступа к монтажному блоку снимите крышку в панели приборов.

ПРИМЕЧАНИЕНа внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители 1 различных номиналов и пластмассовый пинцет 2 для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель с помощью пинцета.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

ПРИМЕЧАНИЕЗапасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока.

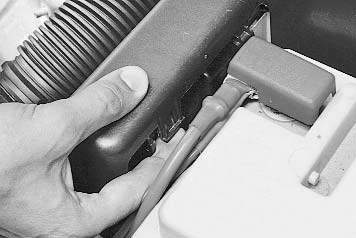

5. Для доступа к монтажному блоку, расположенному в подкапотном пространстве, отожмите левый…	6. …и правый фиксаторы крышки…

7. …затем снимите крышку монтажного блока.

8. При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону.

9. Установите детали в порядке, обратном снятию.

Предохранители и реле монтажных блоков Рено Логан 1.4

Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).

Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.

Реле и предохранители монтажного блока в моторном отсеке

• Реле Рено Логан
• К1 — реле вентилятора отопителя
• К2 — реле большой скорости вентилятора системы охлаждения на радиаторе (не предусмотрено в данной комплектации)
• К3 — реле вентилятора системы охлаждения, на радиаторе
• К4 — реле кондиционера (в данной комплектации отсутствует)
• К5 — реле топливного насоса и катушки зажигания (модуля зажигания)
• К6 — главное реле системы управления двигателем (ЭСУД)
• К7 — реле насоса омывателя фар (в данной комплектации отсутствует)
• К8 — реле противотуманных фар
• 1 — соединительная колодка проводов
• Предохранители
• F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения
• F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения
• F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)
• F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем
• F05 (15A) — не используется
• F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля
• F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)

Предохранители монтажного блока в салоне автомобиля

1. F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла
2. F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
3. F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
4. F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера
5. F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар
6. F10 (10A) — ближний свет правой блок-фары
7. F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов
8. F12 (10A) — дальний свет правой блок-фары
9. F14 (30A) — электростеклоподъемники передних дверей (нет в данной комплектации)
10. F17 (15A) — цепь звуковых сигналов
11. F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока
12. F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика
13. F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов
14. F26
15. F27
16. F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы
17. F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД
18. F30 (20A) — силовая цепь центрального замка
19. F31 (15A) — цепь обмотки реле К8 противотуманных фар
20. F32 (30А) — силовая цепь реле обогрева заднего стекла
21. F36 (30A) — силовая цепь реле К1 вентилятора отопителя
22. F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы
23. F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя
24. На крышке блока в салоне автомобиля изображена схема расположения предохранителей.

Примечания и дополнения

— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.

— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.

Причины поломки прикуривателя

Прибор может перестать работать из-за разных факторов. Основные причины неисправности прикуривателя Дастер – неправильная эксплуатация устройства или большой возраст, перегорание предохранителя. Распространенные поломки.

1. Расшатанное гнездо. Частое подключение в разъем посторонних электроприборов с нестандартным штекером может отогнуть фиксирующие усики, из-за чего контакт пропадает. Ремонт прикуривателя Дастер в этом случае просто осуществить – необходимо вынуть его из патрона, а затем подогнуть зажимы внутри гнезда. Чтобы избежать короткого замыкания, необходимо вытащить предохранитель перед этой процедурой.
2. Окислившиеся контакты или налет. Возрастная болезнь. Может появиться также после попадания жидкости на ножки. Из-за этого нарушается целостность цепи, а при запущенных ситуациях есть риск срабатывания предохранителя и короткого замыкания. Отремонтировать прикуриватель просто – достаточно затереть контактные места наждачной бумагой или надфилем, удалив следы посторонних веществ.
3. Сгоревший предохранитель. Максимальная сила тока этого сегмента электроцепи равняется 15 ампер. Предельно допустимая мощность подключаемых приборов – 180 Ватт (p=I*A, 180 Ватт = 12 вольт*15 ампер). Из-за короткого замыкания или превышения допустимого показателя этот параметр может выйти за рамки. Чтобы сберечь изоляцию проводки от оплавления, на Дастер из строя выходит предохранитель. Ремонт заключается в том, чтобы добраться до монтажного блока. Далее – поменять сгоревший предохранитель.
4. «Коротыш». Если новый предохранитель опять перегорел, то очевидно, что в сети есть короткое замыкание. Выключаем зажигание, а затем измеряем вольтаж аккумуляторной батареи. Включаем зажигание и снова проводим замеры. Разница показателей больше чем 0,5 вольт недопустима – это свидетельство наличия короткого замыкания и срабатывания предохранителя. Следует вооружиться мультитестером и прозвонить все провода, идущие к прибору.
5. Отпавшие кабели. От большого возраста или интенсивной эксплуатации провода на прикуривателе Дастер могут перетереться или отпасть в местах пайки. Срабатывает предохранитель. Следует прозвонить все шнуры на предмет сопротивления, а также осмотреть их – есть ли заломы, оголенная проводка или перебитые участки. Разорванные шнуры надо заменить новыми, а отпавшие места пайки пропаять при помощи паяльника и олова.
6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня может перегореть, из-за чего устройство перестает функционировать. Необходимо будет снимать прикуриватель Рено Дастер, а после поменять его на новую запчасть.
7. Сломанная лампа подсветки. Лампочка, гарантирующая работу светофильтра, может перегореть от возраста или постоянной тряски. Для ее замены потребуется снять прикуриватель, демонтировать фильтр и поменять лампу.

Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его необходимо заменить, на такой же, чтобы маркировки совпадали.

Рекомендуем: Какой длины дворники на Рено Логан — объясняем досконально

Основной блок в «Рено-Логан» первого поколения

Находится в подкапотном пространстве рядом с аккумуляторной батареей. В его состав входит 6 ПП различного номинала и 8 реле. ПП маркируются буквами F, реле – K. На картинке БП обозначен цифрой 13:

• Схема БП выглядит так:
• Чтобы понять, какой элемент требует замены, нужно знать, который из них включен в цепь неработающего прибора. В БП «Рено-Логан» 1 это:
• Реле отвечают за защиту следующих приборов:

Узел расположен со стороны левого торца приборной панели (торпеды). Чтобы получить доступ к БП, нужно будет открыть водительскую дверь и снять крышку, отжав защелки. На крышке изображена электрическая схема, на которую нанесены условные обозначения защищаемых элементов, а также пинцет и запасные предохранители. В БП находится 39 предохранителей с маркировкой F. Схема БП:

1. Его действительное изображение:
2. Приборы, за которые отвечают ПП в дополнительном блоке:
3. В скобках значатся номинальные токи для каждого из ПП.

Основной блок «Рено-Логан» второго поколения

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

• Схема основного БП:
• Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

1. Второй столбик таблицы показывает на какие токи рассчитаны ПП.
2. Реле в монтажном БП отвечают за:

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Дополнительный блок «Рено-Логан» второго поколения

Расположение этого блока не отличается от «Логанов» первого поколения: в торце приборной панели. Чтобы открыть крышку, придется ее чем-нибудь поддеть.

• В узле находится 39 предохранителей с маркировкой F и два реле, обозначенные R. Схема дополнительного БП для «Рено-Логан» 2:
• Плавкие предохранители отвечают за работу следующих приборов:
• Реле R1 защищает за систему кондиционирования и обогрева воздуха в салоне, а R2 – систему обогрева заднего стекла «Рено-Логан»2.

Замена блока предохранителей

Возможно, вам пригодится информация о том, как заменить весь блок целиком. Это бывает целесообразно в тех случаях, когда ПП начинают сгорать один за другим. В процессе замены нет ничего сложного. Для начала заглушите автомобиль и отключите обе клеммы аккумулятора. Далее, открутите болты крепления и выньте деталь из моторного отсека.

Совет! Прежде чем демонтировать узел, промаркируйте провода, которые были к нему подключены, во избежание путаницы.

Теперь остается только поставить новый узел, подключить к нему провода и прикрутить его на место. Замена БП «Рено-Логан» окончена. Если у вас остались вопросы по замене предохранителей на «Рено-Логан», посмотрите данное видео:

Блок предохранителей

1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка. Щиток снимается и под ним можно найти плавкие вставки и реле. После рестайлинга машины расположение блоков не изменилось.

Предохранители в салоне

Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.

Моторный отсек

На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.

Схема предохранителей и реле

Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.

Расшифровка/распиновка блока предохранителей

Описание плавких вставок, расположенных под капотом выглядит так:

• F1 – подача питания замка зажигания и его потребителей;
• F2 – на авто без кондея питает вентилятор головного радиатора;
• F3 – топливный насос, ЭСУД, катушки зажигания;
• F4 – ЭБУ и главное реле;
• F5 – пустой;
• F6 – предохранительная панель салонного блока;
• F7 – силовые магистрали релюшек кондиционера;
• F8/9 – силовые магистрали ЭБУ и АБС.

Салонный блок больше, но предохранители здесь менее производительные:

• 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
• 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
• 3 — Стопы и мотор омывателя.
• 4 — Повороты, иммобилайзер, диагностический разъем.
• 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
• 10/11 – ближний/дальний свет левой фары.
• 13/14 –электроподъемники стекол.
• 15 – цепи ЭБУ и АБС.
• 16 – подогрев передних сидений.
• 17 – клаксон.
• 18/19 – подсветка внешняя, салона и бардачка.
• 20 – задние противотуманки.
• 28 – лампы освещения салонного пространства.
• 29 – управление аварийкой, поворотами, дворников и ЦЗ.
• 30 – центральный замок и коммутационный блок.
• 31 – силовая цепь противотуманок.
• 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
• 37 – управление зеркалами заднего вида.
• 38 – прикуриватель.
• 39 – вентилятор печки.

Как работает прикуриватель?

Электронная схема подачи питания на прикуриватель Рено Логан достаточна примитивна и ординарна. Мощность подаётся на прикуриватель через предохранитель, который находится в монтажном блоке в салоне автомобиля.

Меры предосторожности по работе с предохранителем

Внимательнее читайте аннотацию в подключаемым устройством

В особенности это касается авто инверторов на two hundred twenty В.
Обращайте внимание на штекер подключаемого устройство, оно должно плотно посиживать в гнезде.
Провод, который подключён к прикуривателю, не должен быть натянут.
Приобретаемые приборы, должны соответствовать всем требованиям вашей электронной сети автомобиля.
Не оставляйте без присмотра все устройства которые подключены к устройству при включённом зажигании.

Предохранители и реле Рено Логан 2 (с 2014 года)
