Каждая электрическая цепь должна быть обязательна замкнута, иначе электрический ток течь не. Например, только того, что к положительному зажиму фары подается напряжение, недостаточно, если цепь тока одновременно не замкнута через соединение к корпусу.
Поэтому отрицательный полюс батареи также посредством кабеля связан с кузовом. Иногда такого присоединения к «массе» не хватает, и тот или иной потребитель имеет отдельный провод, соединяющий его с корпусом автомобиля; такие провода, как правило, имеют коричневую изоляцию. В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали.
Чтобы их можно было правильно подключить, отдельные контакты имеют соответствующие обозначения. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Коробка передач пятиступенчатая механическая. Подготовка к электросхема рено логан 2.
Иногда дублируется проводником. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и.
Для увеличения — кликните на картинке. Например, только того, что к положительному зажиму фары подается напряжение, недостаточно, если цепь тока одновременно не замкнута через соединение к корпусу.
Электрические схемы Рено Логан 2
Он обеспечивает питание потребителей, в том числе и зарядку аккумулятора на машине. На 8 и 16 клапанном двигателе Рено Логан устанавливаются разные генераторы. На машине может быть установлен один из возможных генераторов….
При запуске двигателя первым делом необходимо обеспечить электрическое питание системы его питания, системы зажигания, вспомогательных элементов обеспечивающих не только поездку на автомобиле, но и ваш электросхема рено логан 2 в.
Управляет этим процессом первостепенно замок зажигания, расположенный справа от руля в рулевой колонке.
ЭБУ — электронный блок управления обеспечивает множество функций. Фактически блок является многоцелевым устройством, куда сводится множество телеметрических сигналов от датчиков.
На основании полученных данных электронный блок обрабатывает данные и выдает соответствующие команды, сигналы напряжение и ток на управляющие элементы. В итоге, такой «симбиоз» обеспечивает оптимальную работу двигателя, с минимальным потреблением топлива и с максимальной эффективностью.
Электрическая Схема Логан
Управление включением вентилятора системы охлаждения двигателем на Рено Логан осуществляется посредством ЭБУ электронного бортового устройства. Так блок управления получает телеметрические сигналы от датчика, а именно от датчика температуры.
Далее на основании уровня сигнала блок управления производит коммуникацию блока управления с минусовым проводом землей. Схема 9. Схема 8.
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые электросхема рено логан 2 относительно небольшими токами. Здесь как вы заметили не участвуют реле, что несколько упрощает соединения, тем самым повышая их надежность.
Все электрические схемы автомобиля
Однако в связи с этим предъявлены более высокие требования к подрулевому переключателю, более высокие коммутируемые токи. Также надежность системы повышена за счет использования двух цепей для каждого вида света, дальнего и ближнего.
электросхема рено логан 2 Так на каждую сторону стоит свой предохранитель. В случае перегорания одного из них, будет работать вторая сторона. Опционально Рено Логан оснащается приводами для зеркал заднего вида.
Также на зеркалах устанавливается подогрев, чтобы в холодное время года можно было быстро отогреть зеркала, избавив стекло от росы или льда. В этой статье будет приведена электрическая схема подключения двигателей электрических приводов зеркал и их подогрева.
В Рено Логан с года реализована функция автоматического включения дневных ходовых огней во время пуска двигателя. Так эта функция реализована введением новой электросхема рено логан 2 цепи на лампы дневных огней расположенных в передних фарах автомобиля. Напряжение поступает через предохранитель F17, расположенный в монтажном блоке на панели приборов в салоне. При включении габаритных огней, дневные ходовые огни автоматически отключаются.
Схема автомобиля — Рено Логан
Рассмотрим схемы электрооборудования на такое авто, как Renault Logan с 2004 года выпуска. Вот один из отзывов владельца данного авто, из Москвы. Хороший бюджетный автомобиль, без понтов. Надежная рабочая лошадка на каждый день, за семь лет эксплуатации ни разу меня не подвела, менял: наконечники, ступ. подшипник, колодки тормозные и пару лампочек, на 60 тыс. полез поменять ремень, но он был как новый, поэтому оставил, езжу до сих пор, уже 120 тыс. пробега, думаю поменять. 8-и клапанные моторы очень надежные, масло не жрут, от замены до замены масло на одном уровне, к бензину тоже…В принципе, идеальный вариант для среднестатистической семьи!

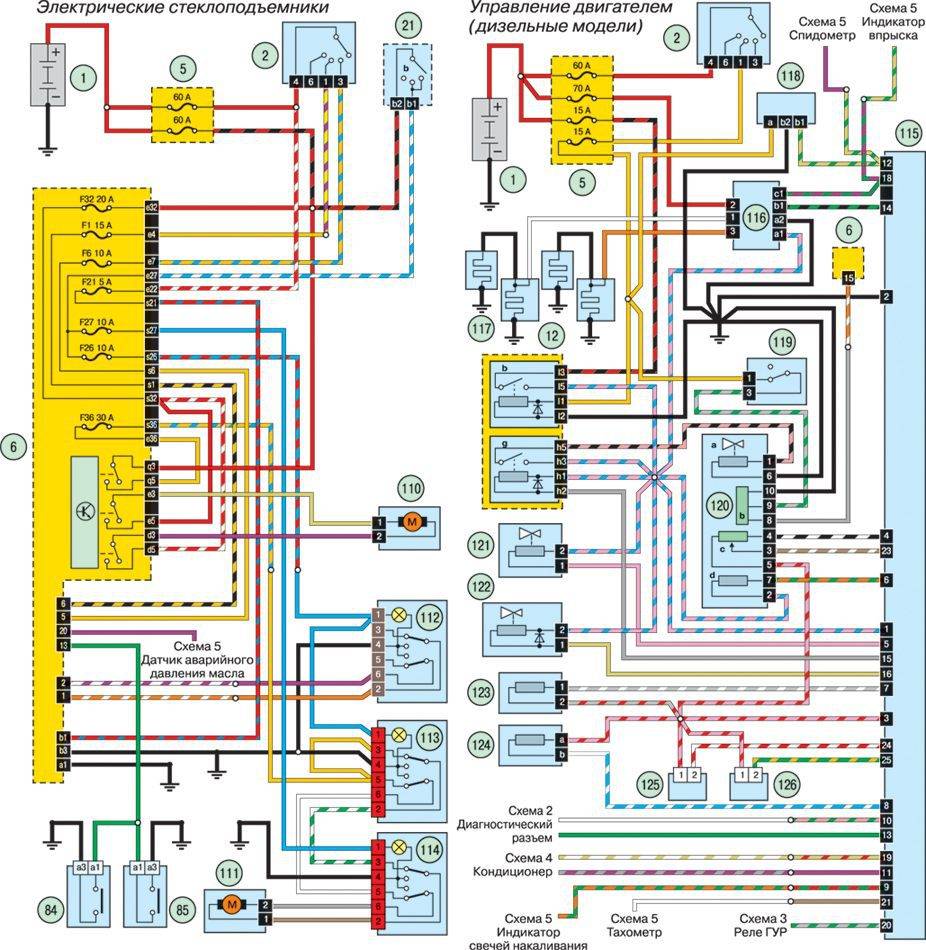

Схема электросистемы управления двигателем
Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан
Схема соединений монтажного блока предохранителей в салоне на Renault Logan

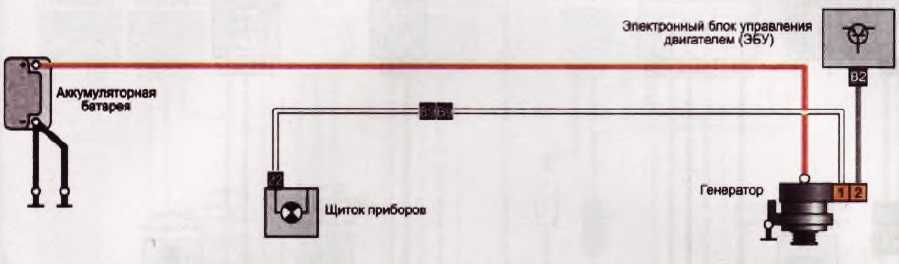

Электросхема соединений генератора и стартера
Комбинация приборов — схема соединений
Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера
Указатели поворота и аварийная сигнализация — электросхема
Эл.схема включения габаритного света
Схема соединений коммутационного блока на Рено Логан
Источник
Меры предосторожности
Перед началом любых работ с электричеством не забудьте убедиться в том, что прибор правильно подсоединён к источнику питания. Не выполняйте работы в условиях повышенной влажности, старайтесь не допускать возникновения искр.
Дабы не получить поражения током, избегайте прикосновения к высоковольтным проводам, к примеру, когда запущен двигатель или прокручивается стартер. Особенно увеличивается шанс поражения при повреждённой изоляции.
Чтобы предотвратить всевозможные риски, нужно повернуть замок зажигания в выключенное положение, а отрицательную клемму отключить от аккумулятора. Только при соблюдении всех правил можно приступать к работе, не боясь, что ваш автомобиль может внезапно полыхнуть.
Промывка форсунок рено логан
Промывка форсунок Рено Логан подразумевает удаление накопленной грязи из всей топливной системы. Она может осуществляться при помощи специальных топливных присадок, специальной установкой, которая не требует извлечение их из двигателя или при помощи ультразвукового стенда, требующий снятие форсунки с агрегата.
Первый способ промывки форсунки подразумевает периодическое добавление (в основном каждые 3 тысячи км) в горючее специальных присадочных препаратов. Такой способ поможет очистить и топливную систему в целом. Данный метод скорее профилактический, который проводится ради избегания в будущем проблем с форсунками.
Но не все так просто, иногда такой метод очистки форсунок дает совсем противоположный результат. Присадка может не очистить форсунки, а засорить не только форсунки, но и многие другие части топливной системы.
Второй метод промывки форсунок подразумевает под собой использование промывочного топлива, которое носит названия сольвент. При этом заводской топливный насос двигателя и функция слива топлива в бак отключается. К топливопроводу подключается специальная установка для промывки форсунок, что и подведет сольвент в систему под достаточно высоким давлением.
Этот метод очистки можно разделить на несколько подэтапов. На первом этапе мотор Логана работает на протяжении 20 минут холостым ходом. Потом делается остановка, также на 20 минут для того, чтобы особо стойкие отложения загрязнений хорошо размягчились.
Для избегания таких проблем, когда необходима промывка форсунок Рено Логан рекомендуется пользоваться только теми заправками, качество топлива которых не вызывает сомнений у вас или у ваших знакомых. Таким способом вы продлите срок службы не только всей топливной системы, но и всего двигателя Логан в целом.
Электросхема renault logan — схема электрооборудования
Продолжение сборника электросхем для автомобиля Renault Logan. Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.
Схема электропривода зеркалRenault Logan
1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.
Ближний свет — схема
1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.

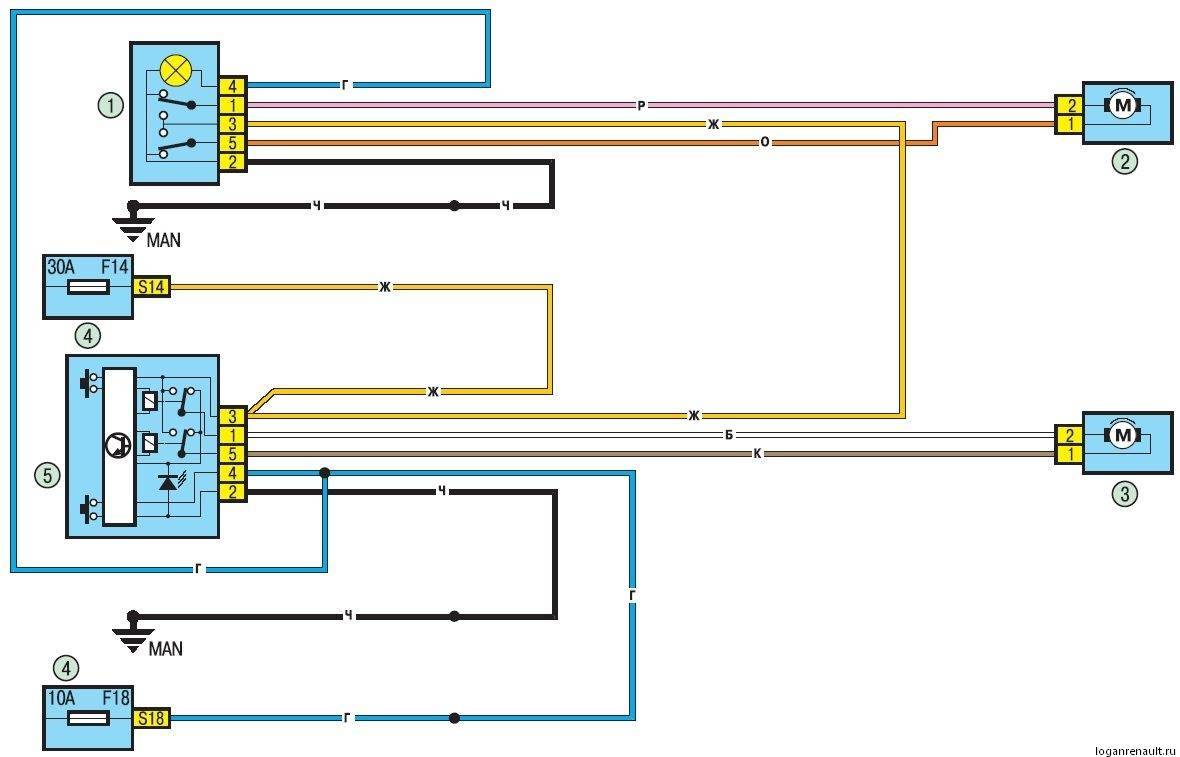

Электростеклоподъемники передних дверейRenault Logan
1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.
Электровентилятор системы отопления и вентиляции салонаRenault
1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.
Электросхема звукового сигнала
1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.
Схема центральной блокировки замков
1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.

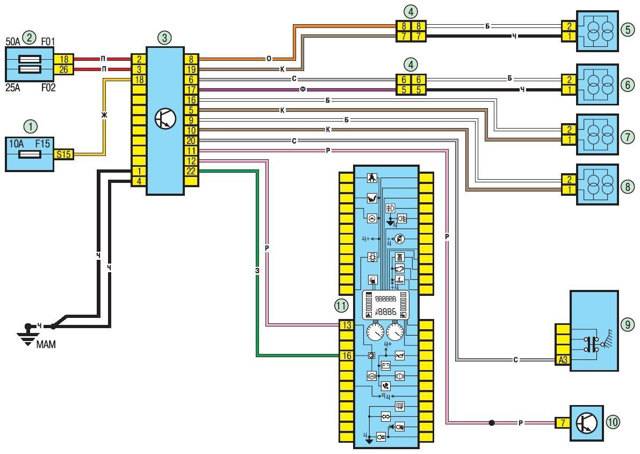

Система управления ABS
1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.
Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования
1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.
Освещения салонаRenault Logan
1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.
Подключение динамиков акустической системы автомобиля
1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.
Задние противотуманные фонариRenault Logan
1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь.
