Электропривод крышки багажника и двери

электрозамок багажника

итак, чтобы изготовить электрозамок багажника, нам понадобиться:

• Двухпроводной дверной активатор на 6 КГ
• Предохранитель 10А
• Кнопка багажника от ваз 2110
• Реле 90.37.47-10
• Провод 10 м (можно 6 м, но я взял с запасом)
• Клеммы «мама» 10 шт.
• Трос капота в оболочке

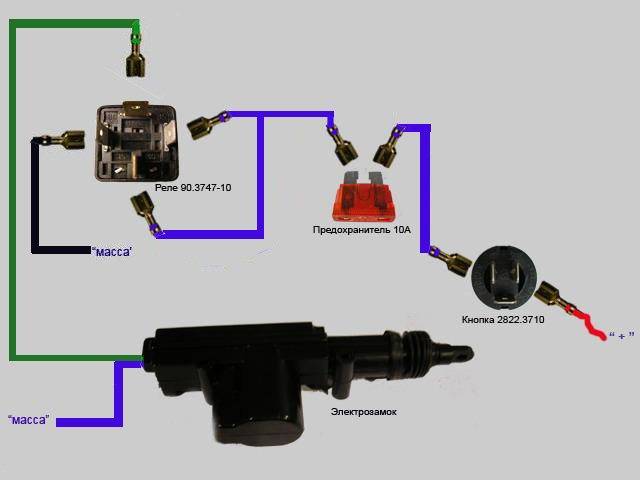

Для тех кто плохо разбирается в эл.схемах :

Так как реле я установил рядом с замком, то и массу идущею от реле и активатора я запитал на корпус (прямо на замке, там уже была какая-то масса) Что касается подключения. Кнопку я использовал 3 контактную, называется она «Кнопка открывания крышки багажника 2110». Коммутация у кнопки следующая: при нажатой кнопке коммутируются контакты 1 и 2, при отжатой — 1 и 3.

Осталось установить все в машину. Начнем с задней двери. Схему установки в заднею дверь видно на фото ниже(колхозно, ну да все равно этого не видно):

Запихать все в заднею дверь не проблема, а вот протянуть провод в салон сложно. Дальше по салона провод тянется уже не так сложно, просто запихиваем его под потолок. Я использовал металлический провод в качестве кондуктора. Самое сложное это пройти через резиновую гофру, между дверью багажника и салона. В салоне прокинул провод по потолку и спустился по левой стойки лобового стекла. Как оказалось снизу, рядом с ручкой открытия капота, была заглушка под кнопку для открытия багажника. Под рулем была свободная колодка с постоянным плюсом, я купил ответную часть и запитал на него магнитолу и багажник. Вот мой кондуктор))) остался тросика капота:

А вот и зловещая гофра, через которую предстоит протянуть провод. Скажем сразу не очень удобное место оказалось. Наверно человек подготовленный скажет, что легко. Но когда впервые провод через эту гофру, она вызывает сложности.

Как уже писал выше, нашёл под рулем заглушку под кнопку для открытия багажника. Зачем ее сделали не понятно, но спасибо)))

Еще когда ставил магнитолу, нашел свободную колодку. На колодке был предохранитель, постоянный плюс с размыканием в момент, когда заводишься. Т.к. кнопкой пользоваться придется не часто, можно смело сажать ее на 1 плюс с магнитолой.

Проделав все описанное выше, должны получить рабочий механизм автоматического открывания багажника. Теперь можно заняться эстетической стороной вопроса. В салоне все и так хорошо, кнопка встала в штатное место и смотрится, как будто там и была всегда. А вот обшивка от крышки багажника обратно не встаёт. Второй этап нашей доработки это модернизация обшивки багажника.

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины

При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
Далее, производится монтаж самого привода — в этом случае все индивидуально

После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

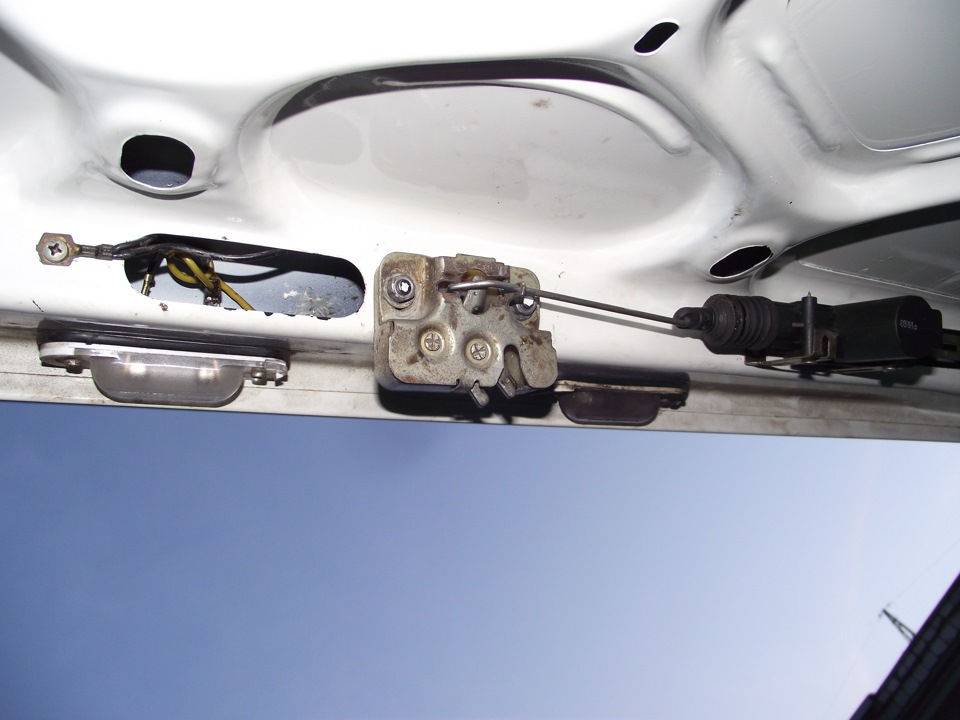

1. Срежьте часть замка, как отмечено на фото.

2. Установите сам привод на дверь.

3. Установите кнопку управления.

Цена вопроса

1. Комплект электробагажника для BMW (цена — 22 тысячи рублей)

2. Устройство для Toyota Caldina (цена — около 800 рублей)

3. Привод для Subaru Forester SJ 2015 (цена — около 7500 рублей)

Принцип работы электрического замка багажника

Соленоид работает от бортового напряжения автомобиля, составляющего 12 вольт постоянно тока. При кратковременной подаче на него напряжения он, в зависимости от полярности тока, либо выдвигает вперёд штангу, либо задвигает. Расстояние хода движения составляет около двух сантиметров.

В автомобилях от личинки замка до непосредственно самого запирающего устройства тоже проходит металлическая штанга, которая движется взад-вперёд при проворачивании ключа в замке. Вот с ней-то и соединяется соленоид с помощью специального хомута и своими движениями имитирует поворот ключа в личинке.

Установка и подключение электрозамка к центральному замку

Автолюбители, выполнившие установку электрического замка на багажник машины, своими руками, рекомендуют использовать стандартные наборы из торговых сетей. Установить качественные комплектующие – значит обеспечить эксплуатационную надежность электрозамка.

Неплохие монтажные комплекты замков на крышки багажников предлагают китайские производители. Наборы для машин включают: электроприводы; кнопки; комплекты тяг; провода с предохранителями; релюшки; установочные планки. Установить электрозамки невозможно без соответствующего инструмента и вспомогательных материалов, таких как изоляционные, гофрированные трубки, крепежные изделия.

Приняв решение установки своими руками, придется выполнить ряд слесарных работ на машине. Сюда включается разметка под комплектующие электрозамка, сверление отверстий для крепежа, монтаж, крепление. Последовательность работ аналогична предыдущим:

1. На багажнике конкретного автомобиля определяются места для монтажа электрического запорного устройства. После разметки, сверлятся установочные отверстия, крепится привод, фиксатор.
2. В случае необходимости выполняется доработка узлов электрозамка. Устанавливаются приводные тяги замка, с предварительной разметкой.
3. Отсоединяются клеммы АКБ, согласно электросхемы необходимо установить и проложить провода и подключить к соответствующим контактам, разъемам. Мультиметром проверяется правильность соединений электрозамка на багажнике машины. Подсоединяются клеммы к аккумулятору.
4. Подключение замка производится к главной кнопке ЦЗ, или к индивидуальной, установленной в удобном месте салона машины.
5. Проверяется функционирование электрозамка. При необходимости выполняются регулировочные и подгоночные работы.

Принцип работы

Обычно принцип работы, которую осуществляет электропривод пятой двери, достаточно прост. Чтобы его понять, крайне желательно вооружиться схемой, которая прикладывается в комплекте, и иметь возможность воочию наблюдать за работой всех подвижных узлов.

Шток соединяется с электродвигателем при помощи червячной передачи. Это позволяет избежать сразу нескольких проблем: во-первых, металлический червяк, в отличие от резинового ремня, практически не изнашивается даже при длительном использовании. Во-вторых, применение металлической составляющей позволяет выдерживать массу крышки, которая порой превышает сотню килограмм.

Моторчик, в зависимости от приложенной к нему полярности, может работать и для закрывания. Для этого при помощи прилагаемого в комплекте реле можно изменять направление электрического импульса, который прикладывается к системе.

Механизм в обязательном порядке дополняется управляющим блоком. Схематически этот блок состоит из двух частей. Первая часть осуществляет прием сигнала от брелока: подразумевается, что при нажатии кнопки на брелоке через диод управляющий сигнал достигает вычислительной схемы, где обрабатывается и преобразуется в импульс для электродвигателя.

Вторая часть механизма и является вычислительным центром, задача которого — различать сигналы движения привода в обе стороны и отфильтровывать их от посторонних сигналов и помех. Если же речь идет о кнопке, установленной в салоне, то беспроводного принципа действия у нее нет, и подсоединяется она напрямую к приводу. Это позволяет многократно упростить установку такого замка на машину и уменьшить его стоимость.

Как установить электропривод багажника самостоятельно?

Помимо самого механизма, для его монтажа еще нужны будут клеммы, крепежные элементы для предохранителя, электропровода толщиной в 1 мм, изолента и инструменты.

Этапы выполнения работы:

1. Удаление пластиковой накладки багажника

Данный процесс требует повышенной осторожности и чрезвычайной аккуратности. Затем снимается замок и подгибается один его зуб, чтобы для его открытия понадобился всего один щелчок

• 2. Монтаж проводки. Прежде чем приступить к ее протягиванию, клеммы с автомобильного аккумулятора нужно снять. Запитываться можно от прикуривателя — эта деталь используется мало и не несет больших нагрузок. Чтобы до него добраться, разбирается центральная шахта. Между прикуривателем и кнопкой электропривода устанавливается предохранитель. Чтобы было сподручнее менять предохранитель в случае поломки, для установки нужно выбирать такое место, чтобы до него без проблем можно было добраться. Кнопка может располагаться где угодно — все зависит от желаний водителя. С помощью электрических колодок производится обвязка питания в соответствии со схемой, прилагающейся к электроприводу. Оптимальный вариант расположения проводки для запорного механизма — по автомобильным порогам. Необходимая длина провода для проводки — 3,5 метра, лучше с запасом, излишки потом спокойно отрезаются.
• 3. Закрепление электропривода крышки багажника с электрическим механизмом. Сделать это можно несколькими способами, лучше выбрать тот, который не потребует сверления в багажнике дополнительных отверстий. Если без дополнительных отверстий не обойтись, нужно определиться, где лучше всего их разместить. Помещенный на монтажную планку электропривод устанавливается в выбранном месте. С учетом длины штока механизм закрепляется в багажнике.

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

• Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
• Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Рекомендуем: Подушки безопасности: ремонт и восстановление сработавших элементов SRS

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:

• модуль электростеклоподъемника 2 штуки;
• 2 механизма для подъема стекла;
• провода;
• диоды;
• электромагнитное реле;
• пятиконтактные реле;
• четырехконтактные реле;
• колодка подключения релюшек;
• пружины для замка крышки;
• электроинструменты;
• проводка;
• гайки, болты;
• болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Устройство электропривода

Элеткрозамок багажника или мотора состоит из следующих элементов:

1. Непосредственно сам электродвигатель.
2. Два четырехконтактных реле.
3. Концевик капота или концевик багажника. Концевик капота используется в том случае, если привод ставится именно на капот. Концевой выключатель капота должен быть подключен к сигнализации.
4. Толкающий шток. Предназначен непосредственно для того, чтобы обеспечить открытие багажника с брелока сигнализации или с кнопки.
5. Предохранительный элемент, защищающий цепь.
6. Кнопка управления.

Как видите электропривод задней двери — это достаточно сложное устройство, так что если вы решили установить его в свой автомобиль, то учтите, что в его работе могут возникнуть и проблемы. Необходимо отметить, что в старые ВАЗы, Таврии и Москвичи такие устройства ставить нет смысла, поскольку они довольно непрактичны в эксплуатации (автор видео — Константин Зайцев).

Порядок подключения

Для установки понадобится:

• кнопка открывания багажника;
• метров пять медного двухжильного провода с сечением не менее 1 мм2;
• силовое реле;
• электропривод открывания и закрывания багажника — сам соленоид;
• прямые руки;
• километр изоленты;
• познания в физике на уровне школы;
• эта инструкция по тому, как сделать электропривод багажника.

Хотя если руки, и правда, прямые, изоленты можно взять меньше.

Следует обратить внимание, что лучше взять силовое реле, которое кратковременно замыкает контакт при его включении, так как длительная (больше 2–3 секунд) подача напряжения на соленоид приведёт к тому, что он банально сгорит. Если же в наличии есть только реле, которое просто замыкает контакты, следует помнить, что нажимать на кнопку нужно кратковременно, для открытия замка достаточно импульса длительностью в 0,6 секунды.. Если в автомобиле отсутствует охранная сигнализация, то нужно провести провод от блока предохранителей к месту, где будет установлена кнопка отпирания багажника

Отрицательный провод подключается к силовому реле и дальше уходит к соленоиду. Напряжение +12 вольт подключается через кнопку к реле и параллельно на вход силового ключа. Выход же с реле подключается ко второму контакту соленоида. Получается, что при нажатии на кнопку реле включается, контакт в нём замыкается и плюс идёт на привод, а так как минус постоянно там, то привод соленоида приходит в движении и багажник открывается.

Если в автомобиле отсутствует охранная сигнализация, то нужно провести провод от блока предохранителей к месту, где будет установлена кнопка отпирания багажника. Отрицательный провод подключается к силовому реле и дальше уходит к соленоиду. Напряжение +12 вольт подключается через кнопку к реле и параллельно на вход силового ключа. Выход же с реле подключается ко второму контакту соленоида. Получается, что при нажатии на кнопку реле включается, контакт в нём замыкается и плюс идёт на привод, а так как минус постоянно там, то привод соленоида приходит в движении и багажник открывается.

Таким образом, при нажатии кнопки в салоне автомобиля багажник открывается, правда, практически в этом мало пользы, потому что дистанционно его не открыть, так как нет брелока. Но встречаются и такие варианты.

Если же с сигнализацией всё в порядке и она присутствует, то следует проделать всё то же, что описано выше. Различие в том, что некоторые системы сигнализации подают только отрицательный заряд по проводу управления замком, и придётся в схеме реле-кнопка провода поменять местами. Сам провод от блока сигнализации нужно подключить через диод к проводу, идущему от кнопки к реле.

Диод нужен для того, чтобы при нажатии на кнопку открывания напряжение не поступало обратно к блоку сигнализации, иначе он может сгореть. Большинство блоков имеет внутри защитный диод, но лучше обезопаситься и поставить ещё один.

Если же у блока сигнализации подача положительного заряда, то просто следует его через диод подключить к проводу, идущему к реле от кнопки.

Важный момент: в настройках автосигнализации есть два режима типов привода — электрический и пневматический. Указывать нужно электрический, так как при этих настройках будет подан короткий импульс на отпирание замка.

Процесс установки своими руками

Успешная установка или ремонт электропривода багажника предоставляют владельцу автомобиля много преимуществ и повышают комфорт эксплуатации транспортного средства. Чтобы открыть или закрыть заднюю дверь, достаточно просто нажать кнопку в салоне или на пульте дистанционного управления. Если штатная комплектация авто в этом плане подвела, то проблему можно решить, самостоятельно установив на багажник электропривод.

Весь процесс монтажа электрического привода можно разделить на три главных этапа:

1. Подготовка необходимых компонентов или покупка готового комплекта.
2. Непосредственная установка оборудования.
3. Подключение электропроводки и проверка работоспособности.

Эту работу нельзя назвать сложной. В принципе, поставить такой механизм может любой, кто обладает элементарными навыками обращения со слесарными и электроинструментами, а также обладает базовыми познаниями в радиоэлектронике.

Примерный алгоритм действий при самостоятельной сборке устройства может быть следующий:

• с предварительно подготовленного механизма от стеклоподъемника снимите моторчик и разверните конструкцию для движения вдоль рейки (все лишнее отрежьте болгаркой);
• из перфорированной железной заготовки сделайте крепежную планку, закрепите на ней рейки и электромотор привода;
• зафиксируйте конструкцию на панелях кузова;
• незадействованный механизм от стеклоподъемника одним концом закрепите на держателе двери багажника;

• отрегулируйте взаимное положение и работу обоих механизмов;
• подготовьте маршрут, по которому можно безопасно растянуть проводку, чтобы не повредить и не пережать в процессе эксплуатации багажника;
• воспользуйтесь выбранной электрической схемой подключения (в готовом заводском наборе она должна быть в комплекте);
• через отдельный предохранитель и отдельный кабель подключите источник питания (аккумулятор);
• в удобном месте смонтируйте кнопку управлении, например, на приборной панели.

Выполняя самостоятельную установку или ремонт электропривода багажника, автолюбители чаще всего сталкиваются с трудностями именно в электрической части рабочего процесса. И такая тенденция вполне объяснима, поскольку просто прикрутить стойки, замки и планки на нужные места – это только половина дела. Главное чтобы вся система правильно заработала после подключения проводки. Наиболее простой способ решения – обратиться к специалисту. Но если такой возможности нет или все-таки хочется выполнить весь фронт работ самостоятельно, то вам могут помочь некоторые рекомендации, приведенные ниже.

Как устроен электропривод багажника?

В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:

• работающий на электромоторе — является более практичным и выносливым;
• работающий на магнитных пластинах — малопопулярный и не такой практичный.

Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.

Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.

Роскошь или необходимость?

Автоматическое открытие багажника автомобиля – функция, к которой большинство автолюбителей, пересевших на новые авто, только начинают привыкать. При нажатии на кнопку в салоне автомобиля срабатывает электропривод, который приводит в действие замок, в результате чего крышка багажника открывается.

Казалось бы, мелочь, но в холодное время года электропривод существенно упрощает жизнь владельцам авто. В моделях с обычным механическим замком многие часто сталкивались с проблемой, когда после мойки автомобиля замок замерзает, и его невозможно открыть. Кто-то поливает замок кипятком, кто-то просто греет ключ, одним словом, каждый изобретает, что может. C электроприводом этого не случится.

Электропривод совместим со стандартным замком, и вы можете пользоваться одновременно двумя способами при открытии крышки багажника, повышая взломостойкость. Устройство установлено, в основном, на автомобилях импортного производства. В сборке отечественных автомобилей электропривод в багажнике появился совсем недавно. Владельцы автомобилей, которые лишены этого удобства, могут с легкостью установить такой механизм.

Выбор привода замка

Стоит только пройтись по рынку или по магазинам автозапчастей либо же посетить автосервисы, специализирующиеся по автоэлектрике, моментально будет получено тысяча и одно предложение приобрести электропривод на замок крышки багажника. Следует тщательно подойти к вопросу выбора этой детали, так как именно от её качества зависит, как долго можно будет пользоваться очень полезной опцией открывания багажника.

Не стоит слушать советов продавцов и менеджеров относительно того, что «вот именно этот суперпривод стоимостью в число с тремя нулями будет работать как надо, а обычные дверные соленоиды недостаточно мощные для двери багажника». Нельзя забывать, что багажник открывается таким же ключом, как и двери автомобиля, и усилия для его открытия прилагаются те же самые, но, судя по советам, с завода к комплекту ключей должны докладывать маленький ломик «для открытия багажника».

С функцией открытия замка дверной соленоид справляется на ура, главное, как говорится, не экономить на качестве. То есть не стоит брать нечто китайское и непонятное за копейки, есть хорошие отечественные привода, их стоимость несколько сотен рублей, а мощность превосходит зарубежные аналоги. И что самое удивительное, они довольно тихо работают.

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода

Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

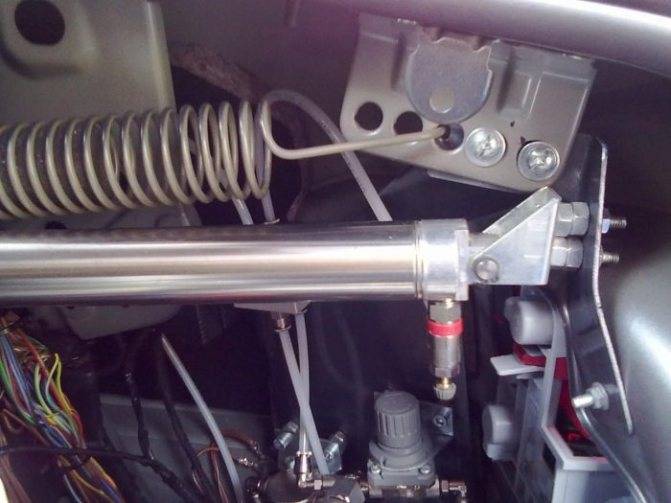

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

• плоскогубцы;
• набор отвёрток;
• дрель и сверло к ней;
• шуруповёрт;
• мультиметр;
• провода на тот случай, если не хватит длины проводов из комплектации механизма;
• гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.

Набор для установки электропривода багажника

Электропривод багажника своими руками устанавливается по следующей схеме:

1. В первую очередь необходимо аккумулятор отсоединить от питания.
2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.
9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх — кому как будет удобно.
11. Если длины проводов недостаточно, то добавляем к ним заранее подготовленную проводку. Места соединения спаиваются и перематываются скотчем.
12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

Электропривод багажника с доводчиком является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Подготовка к установке

Перед тем, как непосредственно установить электропривод крышки багажника нужно запастись необходимым оборудованием и материалами. Здесь можно пойти двумя путями:

Купить готовый заводской набор. Лучше не покупать сомнительные продукты, а приобрести комплект известного бренда у официального поставщика или проверенного продавца. Хоть и придется заплатить некоторую, иногда довольно высокую цену, но зато вы получите практически все необходимое, чтобы сразу установить электропривод замка багажника, а не искать отдельные комплектующие самостоятельно.
Собрать собственный комплект для замка крышки багажника. В данном случае все нужные материалы и компоненты придется готовить самому. Такой набор может обойтись значительно дешевле заводского, если есть где их взять или знать, где можно недорого приобрести

Также следует уделить внимание совместимости оборудования. Поэтому неопытный человек здесь может столкнуться с определенными трудностями.

Выбор приемлемого варианта за вами. Желательно, чтобы электрический привод багажника имел инерционный механизм, который дает возможность реализовать автоматическую остановку движения двери в случае возникновения на ее пути каких-либо препятствий. Так вы случайно не прижмете себе голову, руку или пальцы, копаясь в багажном отделении.

Основные компоненты обычного привода замка крышки багажника:

• электромотор;
• пара четырехконтактных реле;
• шток-толкатель;
• предохранитель;
• элемент управления в виде кнопки, тумблера, рычага и прочего.

Если багажник планируется открывать из салона с помощью кнопки, то вполне подойдет любой заводской универсальный комплект, монтаж которого не должен вызвать особых проблем даже у начинающего автомобилиста. Для реализации пультового управления придется купить более сложную электрическую систему, подключение которой рекомендуется доверить знающему человеку. Предлагаемые на современном рынке электрические автомобильные замки могут иметь стандартное боковое крепление или же более надежный усиленный механизм работы, но они стоят дороже.

Если вы все же решили не идти легким путем, а собрать электропривод багажника своими руками из подручных средств, то вам могут понадобиться:

• пара модулей и механизмов от электрического стеклоподъемника;
• набор проводов разного сечения;
• комплект диодов;
• электромагнитное реле;
• реле с четырьмя и пятью контактами;
• клеммы и клеммная колодка;
• предохранители;
• набор гаек и болтов.

Список достаточно обширный, поэтому самостоятельная сборка и установка электропривода должна быть оправдана и экономически выгодна. Намного проще, а иногда даже дешевле воспользоваться готовым заводским вариантом с гарантией и инструкцией. Но в любом случае вам понадобится различный инструмент, который должен быть в наличии у любого хозяина: болгарка, дрель, шуруповерт, отвертка, ключи и прочее.

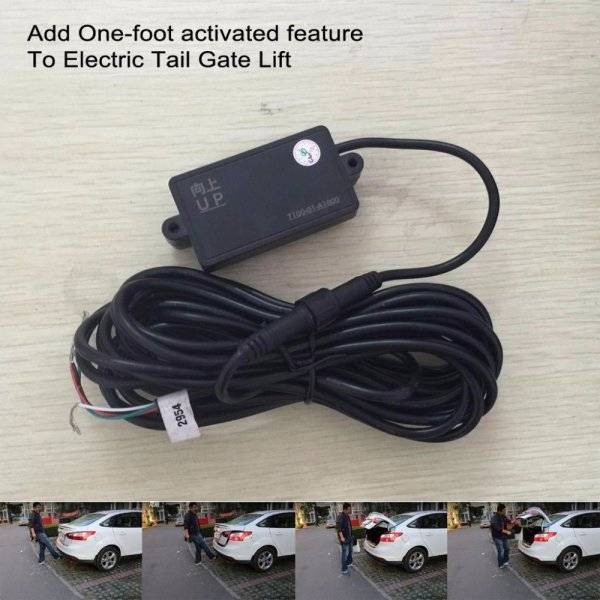

Контроллер открытия багажника без рук LeeSpring

Отзывы покупателей:

Отзыв №1: Сначала решил установить прежде чем написать отзыв. Могу подтверждать что для Nissan X-TRAIL T32 модификация до 2020 года с инфракрасным сенсорным датчиком прикосновения руки под номерным знаком успешно установлен этот дополнительный ножной датчик над противотуманным задним фонарем в середине. Работа функции та же как и ИК датчик, есть выключение сенсора. Сначала попробую самому установить, теперь понял может повредить электрику и стал обращаться в сервисный центр и установлена без проблем! Отличный продавец! Вопросы охотно отвечает. Рекомендую этого магазина!

Отзыв №2: Доставили ровно в срок. 2 недели в Москву. Вчера установили. Работает. с подключением пришлось повозиться.

Отзыв №3: Доставка за месяц. Продавец надежно упаковал товар. На вид качество отличное, на работоспособность не проверял пока… Как потеплеет заморожусь. Но штука полезная!

Посмотреть на АлиЭкспресс: https://allexpress.su/3026

Что необходимо учитывать при выборе электропривода крышки багажника?

Приобретая замок с электромотором, важно определиться со способом управления им. В случае если он будет подключен только к кнопке в салоне, установить его в автомобиль без проблем можно самостоятельно

Если же планируется воздействовать на него с помощью пульта управления сигнализацией, сложность устройства уже будет совсем другой, и лучше в этом случае довериться профессионалу.

Отечественные производители предлагают потребителям несколько моделей замков с электроприводом. Существует два основных типа таких замков:

• стандартные с боковыми креплениями,
• усиленные — их цена несколько выше, но и качество лучше, а это означает повышенную надежность.

Хорошо, если выбранное устройство будет оснащено инерционным механизмом, — он исключает постоянную нагрузку на двигатель, а шток, натолкнувшийся на какое-либо препятствие, прекращает работу.

Как это работает: когда водитель нажимает на кнопку, инерционный механизм сначала раскручивается, наращивая тягловую силу, а затем передает импульс штоку. Работа привода с обычным типом двигателя на этом не прекращается, и он испытывает сильный перегрев, что может привести к его скорой поломке.
