Полный список расшифровки ошибок Renault Sandero
P3500 Цепь системы электронной противоугонной блокировки запуска двигателя P3501 Ошибка связи с климатом P3502 Ошибка связи с BVA (круиз) P3503 Ошибка связи с ABS P3504 Цепь датчика давления хладагента P3505 Ошибка топливной системы P3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу P3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу P3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 P3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 P3511 Цепь управления реле исполнительных устройств замкнута на массу P3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat P3517 Цепь сигнальной лампы бортовой системы диагностики P3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat P3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу P3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана P3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости P3522 Цепь регулирования холостого хода замкнута на +bat P3523 Цепь электронной педали обрыв P3524 Цепь электронной педали замыкание На +12 Вольт P3525 Цепь электронной педали замыкание на массу P3526 Цепь электронной педали неисправность P3527 Цепь управления климат обрыв P3528 Цепь управления климат замыкание На +12 Вольт P3529 Цепь управления климат замыкание на массу P3530 Цепь управления климат неисправность 3500 Цепь системы электронной противоугонной блокировки запуска двигателя 3501 Ошибка связи с климатом 3502 Ошибка связи с BVA (круиз) 3503 Ошибка связи с ABS
3504 Цепь датчика давления хладагента 3505 Ошибка топливной системы 3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу 3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу 3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 3511 Цепь управления реле исполнительных устройств замкнута на массу 3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat 3517 Цепь сигнальной лампы бортовой системы диагностики 3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat 3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу 3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана 3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости 3522 Цепь регулирования холостого хода замкнута на +bat 3523 Цепь электронной педали обрыв 3524 Цепь электронной педали замыкание На +12 Вольт 3525 Цепь электронной педали замыкание на массу 3526 Цепь электронной педали неисправность 3527 Цепь управления климат обрыв 3528 Цепь управления климат замыкание На +12 Вольт 3529 Цепь управления климат замыкание на массу 3530 Цепь управления климат неисправность
Источник
Способы самодиагностики
| Краткое описание метода | Комментарии: что нужно и куда идти, в чем подвох | Цена вопроса (в рублях) |
| 1. Поездка в сервисный центр | Диагностика выполняется с помощью сканера, и специалисты обязаны предоставить распечатку кодов ошибок, найденных в Logan, и сбросить память ЭБУ. Если ваша галочка мигает и гаснет не естественно, а хаотично, рекомендуется зайти в сервис именно в тот момент, когда мигает ошибка. Вариант дорогой, трудоемкий и затратный. Если вы обнаружите новую ошибку, вам придется снова идти в мастерскую. | От 1000 и выше |
| 2. Приобретите сканер и установите диагностическую программу на ПК или ноутбук | Сегодня в свободном доступе появилось много устройств и программного обеспечения для диагностики, осталось только установить его на свой автомобиль. Этот вариант не для всех, а, скорее, для тех, кто любит копаться в технологиях. Кроме того, необходимо подключение к ноутбуку, что не всегда удобно. Специальная цена оборудования «кусается», поэтому сканер с программным обеспечением — не самый дешевый вариант для диагностики единичной неисправности. Очевидно, что вложения окупятся в будущем. | От 5000 и выше |
| 3. Купить бортовой компьютер | Если заводской не устраивает, купите мощный и многофункциональный, например, помимо важных показателей производительности силового агрегата, вы увидите мгновенный расход топлива. Для Renault Logan выпускаются отдельные устройства, но возиться с ними не все хотят. | От 3000 |
| 4. Подключение к разъему OBD2 через адаптер Bluetooth | Используя современный телефон, вы можете легко взломать коды ошибок прямо со своего мобильного телефона. Если вы купили подержанную машину, такая вещь — обязательный атрибут вашего железного коня. Также адаптер BT пригодится при поездках на большие расстояния. Позже в этой статье будет подробно описан опыт использования именно этого устройства. | 950–1000 |
Отображение информации
Информация отображается посредством четырех последовательных изображений экрана. Смена изображений происходит посредством короткого нажатия на кнопку.
- При первом нажатии появляется информации о версии прошивки бортовой электроники.
- После второго – отражается работоспособность сегментов ЖК дисплея приборной доски. Все элементы активируются одновременно. Вышедший из строя сегмент не загорается. На всех моделях автомобиля с левой стороны экрана часов отсутствует один из элементов.
- После третьего нажатия на табло отображаются сведения об остатке бензина в топливном баке. Данные более точные, чем у штатного индикатора на приборной доске. Следует знать, что датчик рассчитан на максимальный объем 50 л. При большем объеме топлива, электроника все равно будет отображать цифру 50. Если имеет место неисправность в виде обрыва электрической цепи или короткого замыкания, то на табло появится следующий символ: – – – .
- При четвертом нажатии электронная система выдает информацию о состоянии датчиков уровня и температуры охлаждающей жидкости, уровня топлива и системы контроля расхода бензина. Если неисправности отсутствуют, а так же, если в памяти не имеется информации о повреждениях, то это отобразится с помощью символа – – – .Имеющиеся и зафиксированные в памяти неисправности отображаются следующим образом:– повреждение датчика температуры системы охлаждения двигателя: —ТО ;
– обрыв сети или короткое замыкание: — ТС ;
– неисправность датчика уровня бензина: -JO – – ;
– разомкнутая цепь: -JС – – ;
– повреждение системы контроля расхода топлива: D – – – – ;
Информация о выходе из строя системы контроля и информирования расхода топлива отображается только на автомобилях с бортовым компьютером (прошивка 6002). Отображенная информация свидетельствует об обнаруженных повреждениях. При нескольких неисправностях, индикация отображается на одной строке. При устранении повреждений, информация необходимо удалить из памяти. Это производится посредством нажатия и удерживания в течении нескольких секунд кнопки-штыря. Подобным образом осуществляется выход из режима проверки. - Прошивка 6002 продолжает отображать информацию при пятом нажатии. В этом случае табло сообщает о моментальном расходе топлива. Также, если имеется повреждение цепи, то на табло будет символ: – – – .
Прошивка «мозгов»
Немногие догадываются о том, что автомобиль, подобно компьютеру, имеет собственное ПО. Таким образом, владельцам Renault Sandero предоставляется возможность самостоятельно обновлять прошивки на более новые, современные и проработанные.
На Renault это делается при помощи все того же ноутбука и предустановленного интерфейса для работы с электроникой автомобиля. Единственное, что нужно будет сделать — предварительно раздобыть файлы с прошивками новых версий или приобрести соответствующий диск с ПО у официального дилера.
Для начала, диск вставляется в дисковод, и на компьютер переносятся необходимые для работы файлы. Затем производится подключение и загрузка главного меню. На Renault происходит обычная процедура считывания данных через разъем и затем сразу же можно выбрать режим прошивки и, путем выбора файлов, начать процесс перепрошивки электронного блока
Крайне важно при этом заранее позаботиться в достаточной зарядке ноутбука, поскольку непредвиденное выключение его во время работы может привести к превращению прошиваемого блока в «кирпич»
Установка
Где именно находится диагностический разъем на приоре
Чтоб установить и активировать систему, можно пойти 2-мя способами.
- Установка сверху торпедо.
- Врезка БК в нишу центральной консоли.
Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. duration: что показывает бортовой компьютер как устранить. косяки рено логан 2 Давайте разглядим 1-ый вариант, потому что мы считаем его более комфортным и неопасным.
- Итак, начинать мы будем с распаковки нового девайса и внимательного чтения аннотации.
- Судя из описания технического регламента, проводку путного компьютера необходимо подсоединять к схеме диагностического разъема, после этого особым удлинителем выводим поверх торпедо.
- Последующим шагом будет разборка салона и других его составляющих. Для этого нужно демонтировать пластмассовые накладки на порогах дверного проема, также декоративные элементы фронтальных и средних стоек. форум о новом рено логан 2 бортовой компьютер и т.д. То можно его активировать. Делать это необходимо только по одной стороне, лучше левой. Данную работу необходимо проводить для укладки кабеля датчика температуры уличного воздуха.
Активация БК и ДТ при помощи ELM 327 PyRen на RENAULTТайм код если не желаете глядеть как устанавливаю PyRen: 13:40 savedEcus.p — Это . Активация недокументированных функций Логана 2015гВся информация в этих статьях: .
- Для установки датчика температуры воздуха, нужно провести его провод до фонаря заднего бампера, после этого произвести его установку таким макаром, чтоб датчик не касался кузовных частей автомобиля. Подробная статья о том, как активировать бортовой компьютер на рено логан 2, почему он не активен, использование программатора и подключение к схеме. Бортовой компьютер рено логан: выбор, установка и активация. Делается это для того чтоб, потоки воздуха не искажали сущность реальной температуры.
- Проделываем нужные отверстия для проводки, после этого укладываем кабель, оставляя маленькие припасы по длине.
- Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода горючего, температуры охлаждающей жидкости и других характеристик.
- После этого необходимо поставить компьютер в режим автообмена информацией с блоками управления движком. Бортовой компьютер на рено (renault) Как самостоятельно активировать бортовой компьютер на рено. распространенные проблемы в рено меган 2 и их устранение как снять моторчик. Бортовой компьютер рено логан: программа диагностики и. Сделать это можно, прочитав подходящий пункт в аннотации.
Для Рено Логан есть несколько типов систем подсчета расходов, но конкретно этот вариант считается более удачным и дешевым решением.
Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. Давайте рассмотрим первый вариант, так как мы считаем его более удобным и безопасным.
- Итак, начинать мы будем с распаковки нового гаджета и внимательного чтения инструкции.
- Судя из описания технического регламента, проводку путевого компьютера нужно подсоединять к схеме диагностического разъема, после чего специальным удлинителем выводим поверх торпедо.
- Следующим шагом будет разборка салона и других его составляющих. Для этого необходимо демонтировать пластиковые накладки на порогах дверного проема, а также декоративные элементы передних и средних стоек. Делать это нужно только по одной стороне, желательно левой. Данную работу нужно проводить для укладки кабеля датчика температуры уличного воздуха.
- Для установки датчика температуры воздуха, необходимо провести его провод до фонаря заднего бампера, после чего произвести его установку таким образом, чтобы датчик не касался кузовных элементов автомобиля. Делается это для того чтобы, потоки воздуха не искажали суть действительной температуры.
- Проделываем необходимые отверстия для проводки, после чего укладываем кабель, оставляя небольшие запасы по длине.
- Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода топлива, температуры охлаждающей жидкости и других параметров.
- После чего нужно поставить компьютер в режим автообмена информацией с блоками управления двигателем. Сделать это можно, прочитав нужный пункт в инструкции.
Вход в режим диагностики
Режим самодиагностики заблокирован программой. Прежде чем произвести проверку, необходимо вставить ключ в замок зажигания. Активация диагностического режима любой модели Renault Sandero (кроме комплектации «Престиж», где он активен постоянно) производится посредством нажатия кнопки-штыря на приборной доске. Не отпуская кнопку, следует повернуть ключ в позицию включения зажигания (положение «М»). Кнопку держать нажатой в течение нескольких секунд до тех пор, пока не появятся цифры на экране приборной доски. После появления информации, кнопку следует отпустить. При этом во время активности тестового режима стрелки спидометра и тахометра будут совершать постоянное движение от нулевого положения до крайних точек.
Параметры диагностики для серийного ЭБУ
| Параметр | Наименование | Ед/сост | Зажигание | (ХХ 800 об) | ХХ (3000 об.) |
|---|---|---|---|---|---|
| TMOT | Температура охлаждающей жидкости | °С | -1 | 90°-105° | 90°-105° |
| TANS | Температура впускного воздуха | °С | -1 | -20°…+50° | -20°…+50° |
| UB | Напряжение бортовой сети | В | 11,8–12,5 | 13,2 – 14,6 | 13,2 – 14,6 |
| WDKWA | Положение дроссельной заслонки | % | 2–6 | ||
| NMOT | Частота вращения колен. вала | об/мин | -1 | 800 +/‐40 | 3000 |
| ML | Массовый расход воздуха | кг/час | -1 | 7–12* | 24–30* |
| 8–13 | 26–34 | ||||
| ZWOUT | Угол опережения зажигания | грд. п.к.в. | -1 | 7–17 | 22–30 |
| RL | Параметр нагрузки | % | -1 | 18–24 | 14–18 |
| FHO | Фактор высотной адаптации | -1 | 0,7–1,03** | 0,7–1,03** | |
| TI | Длительность импульса впрыска | мсек | -1 | 3,5–4,3 | 3,2–4,0 |
| MOMPOS | Текущее положение РХХ | шаг | -1 | 40 +/‐15 | 90 +/‐15 |
| DMDVAD | Параметр адаптации регулировки ХХ | % | -1 | +/‐5 | +/‐5 |
| USVK | Сигнал датчика кислорода | В | 0,45 | 0,05–0,9 | 0,05–0,9 |
| FR | Коэффициэнт коррекции времени впрыска по сигналу ДК | -1 | 1 +/-0,2 | 1 +/-0,2 | |
| TATEOUT | Коэффициэнт заполнения сигнала продувки адсорбера | % | -1 | 0–15 | 90–100 |
| LUMS | Неравномерность вращения колен. вала | об/сек^2 | -1 | 0…5 | 0…10 |
| FZABG | Счетчик пропусков зажигания, влияющих на токсичность | -1 | |||
| VSKS | Мгновенный расход топлива | л/час | -1 | -1 | -1 |
| FRA | Мультипликативная составляющая коррекции самообучением | 1 +/-0,2 | 1 +/-0,2** | 1 +/-0,2** | |
| RKAT | Аддитивная составляющая коррекции самообучением | % | -1 | +/‐5 | +/‐5 |
| B_LL | Признак работы двигателя в режиме ХХ | ДА/НЕТ | НЕТ | ДА | НЕТ |
| B_KR | Контроль детонации активен | ДА/НЕТ | -1 | ДА | ДА |
| B_LR | Признак работы двигателя в зоне регулировки по сигналу ДК | ДА/НЕТ | -1 | ДА | ДА |
| B_LUSTOP | Обнаружение пропусков зажигания приостановлено | ДА/НЕТ | -1 | НЕТ | НЕТ |
* Данные параметры можно посмотреть через программу Dialogys 4.74.
Делали вы компьютерную диагностику самостоятельно?
Илья ВасильевАвтор сайта / Диагност
Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.
Это интересно: Система выпуска отработавших газов описание Renault Duster
Система диагностики неисправностей двигателя на Рено Логан
Двигатели на всех автомобилях Рено Логан, представляют из себя технологически сложную систему с собственным бортовым компьютером, который способен уже на самых ранних стадиях выявить наличие неисправности начиная от всевозможных датчиков и заканчивая целой цепью систем.
В одно время, ошибки могут носить не фатальный характер неисправности, когда как пропустив это из виду, более серьёзную поломку можно упустить. Как известно, два раза одна и таже лампочка загореться не сможет
Если вовремя не обратить внимание на сообщение об ошибке, то
Из этого следует, что сигнализирующую лампу «ЧЕК», нужно диагностировать и удалять как можно скорее.
Узнаём причину загорания чека и удаляем ошибки
Когда лампа загорается сразу после включения зажигания, и тут же гаснет — это не поломка! Не путайте!
Для подобных манипуляций автомобили Рено Логан оборудованы трапециевидным 16-ти контактным разъемом для диагностики типа OBD-II, который располагается в бардачке.
Для того чтобы определить ошибку системы вы можете воспользоваться различными способами диагностики:
Устройство способно в любом месте и за минимальное время установить причину возникновения неисправности.
Самый простой способ убрать «временный» чек
Подобными приёмами пользуются нерадивые продавцы автомобилей, которые стараются без лишних проблем и затрат скрыть явные недостатки своего авто. Более .
Основные коды неисправностей
DF 002 – неисправность потенциометра дроссельной заслонки.
DF 003 – повреждение датчика температуры аэромассметра (воздухомера).
DF 004 – отказ датчика системы охлаждения двигателя.
DF 006 – неисправность канала детонации.
DF 014 – отказ клапана системы улавливания паров топлива.
DF 017 – выход из строя системы контроля положения коленвала.
DF 018 – засорение кислородного датчика.
DF 022 – поломка блока управления.
DF 032 – выход из строя контрольной лампы перегрева системы охлаждения.
DF 038 – засорился нагреватель.
DF 044 – вышел из строя иммобилайзер.
DF 061 – повреждены модули (катушки) зажигания I и IV.
DF 062 – то же II и III.
DF 064 – выход из строя сенсора скорости.
DF 106 – поврежден катализатор.
DF120 – перегорел индикатор ботовой диагностики.
DF 253 – нет полноценного контакта двигателя и «массы».
DF 261 – протечка реле насоса системы подачи топлива.
DF 052 – DF 055 – соответственно повреждения форсунок I, II, III и IV.
Полный список расшифровки ошибок Renault Sandero можно узнать, перейдя по этой ссылке.
При самостоятельном ремонте или замене поврежденных узлов, код ошибки будет оставаться в памяти системы. Ее удаление осуществляется с помощью того же сканера.
https://youtube.com/watch?v=sTAy3jzjsT8
Активация бортового компьютера Рено Логан
Все варианты комплектаций популярно французского «бюджетника» Рено Логан предусматривают присутствие бортового контроллера. Разница обусловлена наличием на корпусе правого подрулевого рычага кнопки, позволяющей осуществлять переключение конкретных режимов. Версия «Престиж» Рено Логан имеет заблокированный с помощью программных методов бортовой компьютер. Это своего рода маркетинговая уловка, заставляющая покупателя раскошелиться на более дорогую комплектацию «француза».
Из данной статьи вы узнаете, как активировать бортовой компьютер на автомобиле Рено Логан. Начиная «операцию» по самостоятельной активации компьютера, требуется вооружиться определенными знаниями специфического характера. Софт располагается в недрах небольшой схемы, размещенной внутри приборной панели. Воздействуя на данный электронный компонент, производится непосредственный процесс активации.
Рено Логан не заводится стартер крутит
Тюнинг салона Рено Дастер
Горит чек на Рено Дастер причины
Перед тем, как будет осуществлена активация бортового компьютера на машине Renault Logan, следует распознать версию прошивки электронного модуля панели приборов. Выполнить это можно посредством нажатия кнопки фиксированного (суточного) пробега при включенном зажигании. Когда отобразившаяся на табло цифровая надпись заканчивается сочетанием «01», а остальные символы являются нечетными, то это свидетельствует о присутствии урезанной прошивки, нуждающейся в активации.
Далее направляемся в радиомагазин для покупки следующего потребного набора деталей, для авто Renault Logan:
- 4-х резисторных элементов по 50-100 Ом каждый и такого же количества резисторов, но с иным сопротивлением — 18-30 кОм (мощностные параметры данных компонентов не важны);
- конденсатора емкостью 47 мкФ и потреблением 10 или даже 16 Вольт;
- диодов (модификация не важна);

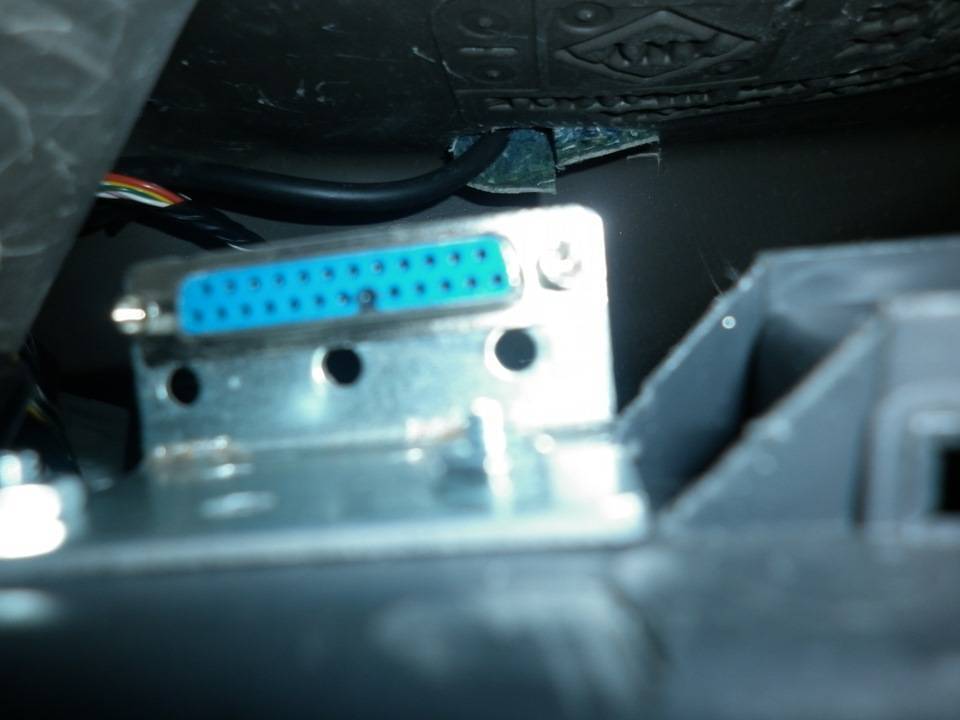

- 25-контактного LTP-порта (как на старых принтерах).
Также следует отыскать микросхему 93C56 (любого изготовителя) с проводами (желательно тонкими) для возможности выполнить проверку программатора. Полная стоимость обозначенного перечня деталей вряд ли превысит 100 руб.
Рекомендуем заранее проверить функционал диодов, поскольку присутствует риск «нарваться» на пробитые экземпляры.
Начинаем процедуру сборки устройства. Поскольку схема не является простой, то предельная внимательность здесь лишней не будет.В завершении должна получиться такого рода конструкция:
На данном фото позиционирован программатор, подключенный к плате панели приборов. Сначала рекомендуем попытаться коммутировать его с ранее приобретенной микросхемой. Удостоверившись в корректности коммутации, переходим к пайке платы «приборки» с последующей процедурой активации.
Отображение информации
Информация отображается посредством четырех последовательных изображений экрана. Смена изображений происходит посредством короткого нажатия на кнопку.
- При первом нажатии появляется информации о версии прошивки бортовой электроники.
- После второго – отражается работоспособность сегментов ЖК дисплея приборной доски. Все элементы активируются одновременно. Вышедший из строя сегмент не загорается. На всех моделях автомобиля с левой стороны экрана часов отсутствует один из элементов.
- После третьего нажатия на табло отображаются сведения об остатке бензина в топливном баке. Данные более точные, чем у штатного индикатора на приборной доске. Следует знать, что датчик рассчитан на максимальный объем 50 л. При большем объеме топлива, электроника все равно будет отображать цифру 50. Если имеет место неисправность в виде обрыва электрической цепи или короткого замыкания, то на табло появится следующий символ: – – – .
При четвертом нажатии электронная система выдает информацию о состоянии датчиков уровня и температуры охлаждающей жидкости, уровня топлива и системы контроля расхода бензина. Если неисправности отсутствуют, а так же, если в памяти не имеется информации о повреждениях, то это отобразится с помощью символа – – – .Имеющиеся и зафиксированные в памяти неисправности отображаются следующим образом:– повреждение датчика температуры системы охлаждения двигателя: —ТО ;
– обрыв сети или короткое замыкание: — ТС ;
– неисправность датчика уровня бензина: -JO – – ;
– разомкнутая цепь: -JС – – ;
– повреждение системы контроля расхода топлива: D – – – – ;
Информация о выходе из строя системы контроля и информирования расхода топлива отображается только на автомобилях с бортовым компьютером (прошивка 6002). Отображенная информация свидетельствует об обнаруженных повреждениях. При нескольких неисправностях, индикация отображается на одной строке. При устранении повреждений, информация необходимо удалить из памяти. Это производится посредством нажатия и удерживания в течении нескольких секунд кнопки-штыря. Подобным образом осуществляется выход из режима проверки.
Прошивка 6002 продолжает отображать информацию при пятом нажатии. В этом случае табло сообщает о моментальном расходе топлива. Также, если имеется повреждение цепи, то на табло будет символ: – – – .
Анализ неполадок
Очередное преимущество работы с ODB II на Рено — это считывание ошибок электроники и обработка данных в автоматическом режиме. Воспользовавшись соответствующим пунктом меню, можно посредством пары кликов запустить так называемый режим считывания, который в течение нескольких минут выдаст пользователю исчерпывающую информацию о техническом состоянии Renault Sandero.
Первый раздел выводимой таблицы соответствует всем, без исключения, электронным блокам Renault с отображением их серийных номеров, или артикулов. При этом красным будут подсвечиваться те, которые выдают неисправность. Главное удобство заключается в том, что здесь же будет описан тип неполадки и краткое ее описание. Вдобавок ко всему, здесь можно увидеть периодичность отказа блока и пробеги, на которых эти ошибки происходили.
Многие владельцы Renault Sandero сталкивались с ошибками, отображаемыми в виде индикаторных ламп на панели приборов. Одна из самых часто встречаемых — так называемый, индикатор Check Engine, который свидетельствует о неполадках в работе двигателя. Чаще всего, к этому приводит использование некачественного топлива, и перезаправка решает данную проблему, хотя сама лампа не гаснет.
ELM327 для RENAULT — совместимость, диагностика и программы
ELM327 7 комментариев 01 апреля 2020 Просмотров: 32656 Рейтинг:
Время прочтения
Сложность материала:
Для новичков — 2 из 5

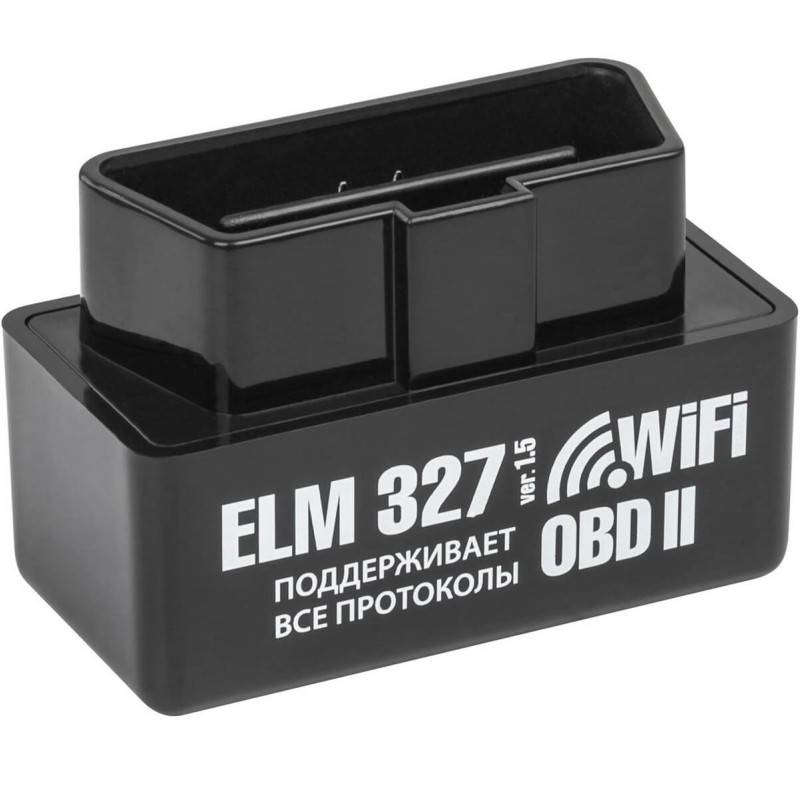

Сканер ELM327 широко применяется на автомобилях семейства Renault. Диагностика выполняется по стандарту OBD 2. Адаптер не требует внешнего питания, источником выступает встроенная линия на пине 16 разъема DLC.
OBD 2 применяется на Renault с начала 90-х годов. Сканер поддерживает все известные протоколы. Адаптер совместим с большинство моделей: Laguna 1-3, Koleos, Latitude, Master, Megane и другие. Подключается ELM327 через стандартную сервисную колодку.
На странице можно узнать следующую информацию по диагностике:
Важно:
Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.
Синхронизация адаптера с телефоном
После того как вы подключили адаптер к порту OBD-II, необходимо синхронизировать его со смартфоном. Для этого откройте меню настроек Bluetooth на телефоне и начните поиск устройств, а затем отключите адаптер от автомобиля на несколько секунд. Как только вы это сделаете, поверните ключ зажигания.
На этом этапе OBD-II должен появиться в списке ближайших устройств Bluetooth. На телефоне нужно выбрать его и ввести PIN-код, который обычно равен «0000» или «1234» (если не один из них не работает, обратитесь к прилагаемому руководству пользователя). Теперь устройство должно быть подключено к вашему смартфону.
После окончания синхронизации нужно открыть приложение для сбора данных. Некоторые программы обладают ограниченным временем для подключения, поэтому лучше начать работать сразу после синхронизации и выполнения подготовительных этапов.
Как только процесс синхронизации будет завершен, вы сможете использовать адаптер просто подключив его к своему автомобилю. Не забудьте повернуть ключ зажигания, иначе приложение не сможет получить необходимые сведения о состоянии машины. Сейчас стоит рассмотреть пару хороших приложений, которые помогают механикам быстро провести диагностику транспортного средства.
Расположение диагностического разъема
На части автомобилей штекер отсутствует, что затрудняет последующую диагностику электроники и электрических цепей машины. Поэтому перед началом проверки владельцу необходимо выяснить, где находится диагностический разъем на Рено Дастер.
Колодка диагностики на всех выпущенных автомобилях расположена на задней стенке перчаточного ящика. Для доступа к штекеру необходимо открыть отделение, вынуть содержимое, а затем снять защитный кожух из эластичной пластмассы серого цвета. Чехол стягивается рукой, дополнительный инструмент не требуется.
Колодка стандарта ОБД-2 окрашена в ярко-желтый цвет, несимметричная конфигурация не позволяет ошибочно подключить диагностическое оборудование. Поскольку стандартно расположенный элемент сможет найти злоумышленник, то владельцы переносят его в другую часть салона или устанавливают защитные экраны.
Системы двигателя
- Замена масла осуществляется сразу, как только начинается использование автомобиля, с периодичностью – 15 000 километров, первое ТО проводится раньше;
- Замена ГРМ (каждые 120 000 км);
- Замена ремня привода — каждые 60 тыс. км пробега;
- Осуществление замены сменного элемента воздушного фильтра на Рено Сандеро Степвей – каждые 15 000 км;
- Свечи зажигания меняются каждые 30 тыс. км пробега;
- Охлаждающая жидкость заменяется с периодичностью в 90 км пробега, нулевое ТО здесь нужно в обязательном порядке;
- Проведение проверки блока управления – периодичность – 15 000 км, ремонт проводится при необходимости;
Сервисная замена и ремонт деталей и жидкостей осуществляется на СТО.
Основные коды ошибок Рено Логан
Диагностический разъём в бардачке прикрыт декоративной заглушкой
Расположен такой разъем в бардачке, в верхней его части.
Самый недорогой адаптер от ДЯДИ ЛЯО с АлиЭкспресса
Для подключения к системе используется специальный кабель или bluetooth-адаптер. Кстати, такое расположение перекочевало и в Рено Дастер.
После проведения диагностики, при помощи этого разъема можно выявить любую неполадку систем авто. Все они отображаются в виде кодов. В таком коде и зашифрована информация о поломке.
Этот адаптер уже подороже, по размерам больше, техническая начинка получше
Предназначение
Программа Torque в работе
На компьютере (или мобильном телефоне, или планшете) при помощи специальной программы можно провести сканирование систем автомобиля и узнать, какая неполадка в нем присутствует.
- 002 – проблемы с дроссельной заслонкой.
- 003 – неисправен датчик температуры воздуха, который всасывается мотором.
- 004 – неисправность датчика температуры охлаждающей жидкости.
- 006 — не работает датчик детонации.
- 014 – не работает электромагнитный клапан.
- 017 – не работает датчик расположения коленвала.
- 018 – засорен передний датчик кислорода.
- 022 – неисправен блок управления.
- 032 – неисправна лампочка, которая сигнализирует о перегреве тосола (кстати, что лить в Логан: тосол или антифриз? ).
- 038 – засорен нагреватель.
- 044 – неисправен иммобилайзер.
- 061 – проблема с катушкой зажигания .
- 064 – неисправен датчик скорости.
- 106 – поломался катализатор.
- 253 – на двигателе плохая «масса».
Все датчики, которые ранее устанавливались на автомобиль, имели 12 разъемов. Современные имеют уже 16. Сам разъем напоминает трапецию. Если разъёма нет в бардачке, значит его убрали (спрятали) в противоугонных целях при установке сигнализации. Тогда ищите его в любом месте под панелью приборов (о демонтаже приборной панели здесь).
Диагностический разъем используется не только для тестирования автомобиля. Многие злоумышленники с помощью этого штекера отключают систему безопасности и угоняют Рено Дастер.
Существуют три основных способа защиты разъема:
- перенос в новое место, куда злоумышленник не достанет;
- размыкание электроцепи с помощью реле;
- использование переходника.
Второй вариант защиты наименее предпочтительный, так как после размыкания провода остаются рядом со штекером. И злоумышленник сможет быстро соединить цепь и подключиться к диагностическому разъему.
После переноса штекер рекомендуется скрыть плотной заглушкой. Разъем следует устанавливать недалеко от элементов рулевого управления. По завершении переноса необходимо заменить старый PIN-код на новый. Благодаря последней манипуляции стандартные устройства, подключаемые для диагностики Рено Дастер, перестанут подходить.
Выводы
Как мы уже смогли доказать, самостоятельное проведение ремонтных работ Renault Logan является весьма легким процессом. Ценовая политика программного комплекса для устранения неисправностей электрооборудования Renault Logan является вполне демократичной. Приобретая данный комплект, вы сможете серьезно сэкономить на ремонте своего автомобиля, а также порадовать своих друзей. Для владельцев Renault Logan, любящих проводить ремонт своими руками, мы настоятельно рекомендуем приобрести данную программу. Конечно, выбор всегда остается за вами, мы всего лишь даем советы.
