Ходовая часть Рено Логан: устройство, ремонт, фото

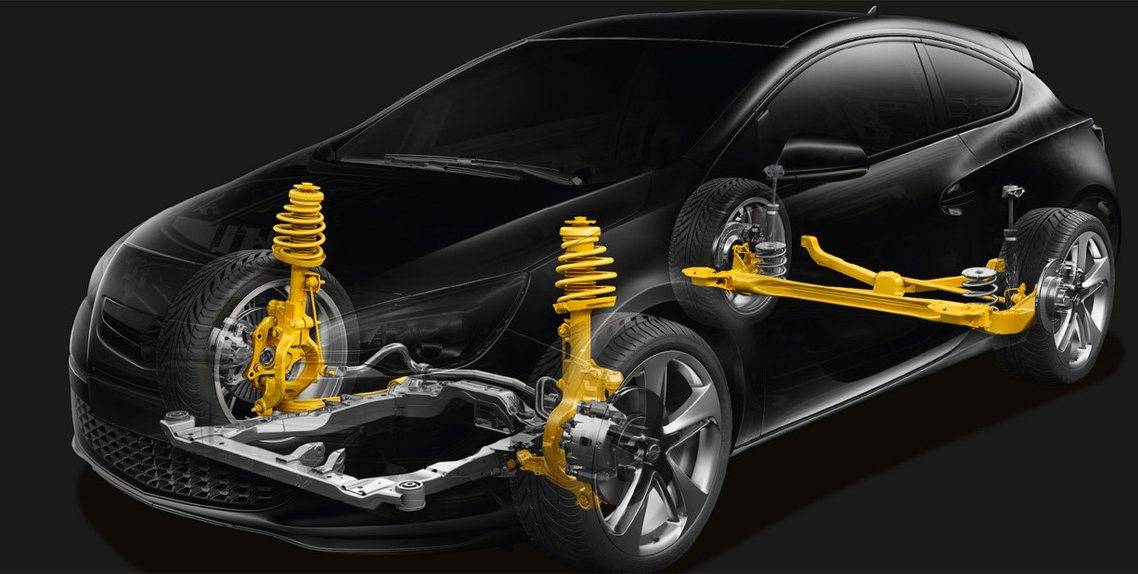

Что такое подвеска

Кузов и колеса соединяет упругая конструкция, которая снижает амплитуду и частоту колебаний от неровностей дорожного покрытия. Основное назначение устройства – создание пассажирам и водителю машины необходимого комфорта и безопасности.

Основные виды подвесок автомобиля:

Зависимая – соединяющая кузов и ось с парой колес. Демпфером служит обычно рессора или пружина. Подвеску этого типа чаще применяют в грузовиках и автобусах.
Независимая – работает на каждом колесе отдельно. Эффективно гасит колебания и крен кузова даже при наезде машины на препятствие только одной стороной.
Многорычажная типа «Макферсон» с амортизационными стойками – чаще применяется на задней оси переднеприводного автомобиля.
Полузависимая – сочетает преимущества рычажной конструкции и жесткой. Торсионная перемычка хорошо демпфирует крен кузова на поворотах.

Преимущества и недостатки зависимой подвески

Перечень элементов подвески:

рычаги и опоры;
шарнирные узлы;
амортизаторы;
пружины;
сайлентблоки;
защитные кожухи – пыльники.

Разница в конструкции переднего привода машины в том, что упругое устройство позволяет колесам синхронно поворачиваться вокруг вертикальной оси. Все благодаря шарнирным узлам – внутренним и наружным ШРУСам. Любой тип демпфирующего устройства состоит из основы – прочной балки, с которой связаны крепежом остальные элементы конструкции.

Профессиональная помощь Рено Логан: замена ходовой части, ремонт передней подвески

Рено Логан создавался французскими конструкторами специально для эксплуатации в российских условиях, поэтому на наших далеко не идеальных дорогах чувствует себя значительно лучше многих других авто своего класса. Не зря Логан называют не убиваемым. Но, к сожалению, сколь ни надежная его подвеска, рано или поздно, и она начинает требовать ремонта. И чем дальше – тем чаще, вплоть до полной ее замены.

Ремонт подвески Рено Логан задней

Наибольшие нагрузки в процессе эксплуатации авто испытывает задняя подвеска, что вполне объяснимо: Логан – автомобиль семейный, а потому хозяину приходится нередко загружать его по-максимуму, а то и вовсе перегружать. Со временем и пружины заднего моста теряют упругость, и амортизаторы изнашиваются. Как показывает практика, к исходу первой сотни тысяч км. пробега Логан приходит время серьезного ремонта этих элементов.

Неисправности задней подвески можно определить по следующим признакам:

проседание задней части авто даже при не загруженном багажнике;
при загрузке машины в процессе ее движения в районе задней оси появляется характерный стук, который становится особенно заметным при езде по неровной дороге;
появление вибрации, которая особенно ощутима на заднем сидении авто;
во время поворотов машину заносит даже на хорошей дороге и в сухую погоду;
машина кренится в ту или иную сторону;
протекторы задних колес машины изнашиваются неравномерно.

Все эти признаки по отдельности могут говорить о разных неисправностях, но вместе они указывают именно на проблемы с задней подвеской. При их появлении следует немедленно обратиться в автосервис и провести ее диагностику.

Чаще всего причинами этой неисправности оказываются, как мы уже говорили, пружины или амортизаторы. Если вторые в некоторых случаях возможно отремонтировать, то просевшие и, тем более, сломанные пружины восстановлению не подлежат – только замене.

Однако, основное назначение этих деталей состоит в защите наиболее уязвимых неупругих компонентов подвески – рычагов и рамы. При обновлении задней ходовой Логан целесообразно обновить и эти ее компоненты, стоимость их невысока.

Ремонт передней подвески Рено Логан

Передняя подвеска Логан хоть и имеет более простую конструкцию, но это не делает ее диагностику, ремонт или замену более простым делом. Поэтому и в случае неисправности этой части ходовой доверить ее ремонт лучше специалистам профильного автосервиса. В первом приближении передняя подвеска Логан представляет традиционную конструкцию типа МакФерсон. Это те же пружины и амортизаторы, только объединенные в две общие стойки. Это, с одной стороны, делает переднюю подвеску более жесткой, чем задняя (что вполне логично), с другой – увеличивает устойчивость машины на трассе во время поворотов. Но есть у этого типа подвески и один недостаток: ремонтировать такой блок амортизатора с пружиной несколько сложнее.

Вторая «классическая» неисправность амортизатора – это его протечка. Определить ее можно по следам масла на стойке. Чаще всего виной тому становятся изношенные сальники. «Лечится» эта болезнь просто: в амортизаторах меняется масло и ставятся новые сальники. Но для этого придется сперва выпрессовывать, а после ремонта вновь запрессовывать пружины.

При сильном износе нескольких элементов передней подвески и экономически, и с точки зрения качества ремонта целесообразна полная ее замена.

Ремонт ходовой Рено Логан

Рено Логан существует в России уже почти полтора десятилетия, за это время специалисты автосервисов успели хорошо изучить эту машину.

И, как показывает опыт ее обслуживания, при появлении неисправностей в том или ином элементе ее ходовой части, есть все основания провести диагностику всей подвески – и передней, и задней.

Вполне вероятно, что может потребоваться и ремонт компонентов, износ которых еще не успел заметно проявиться.

В этом случае мастер составляет перечень наиболее слабых компонентов и составляет список рекомендаций – какие можно восстановить, а какие подлежат замене.

Рено Логан: замена ходовой

Но владелец автомобиля должен быть готов к тому, что после достаточно большого пробега, измеряемого сотнями тысяч километров, Логану может потребоваться полная замена ходовой. Процедура эта, во-первых, занимает достаточно длительное время, ведь мастеру нужно будет не только снять с авто старую подвеску и установить на ее место новый комплект деталей, но и скрупулезно отрегулировать каждый из элементов, дабы машина не утратила устойчивости и управляемости.

голоса

Рейтинг статьи

Как снять и установить КПП на Renault Logan

Основные неисправности, для устранения которых необходимо снимать коробку передач с автомобиля:

— повышенный (по сравнению с привычным) шум;

— затрудненное переключение передач;

— самопроизвольное выключение или нечеткое включение передач;

— утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).

Коробка передач довольно тяжелая и имеет неудобную для удерживания форму, поэтому рекомендуем снимать ее с помощником.

Вам потребуются: ключи «на 13». «на 18», отвертка с плоским лезвием.

Установите автомобиль на подъемник или смотровую канаву.

Снимите защиту картера и нижнюю часть левого брызговика двигателя.

Слейте масло из коробки передач.

Снимите аккумуляторную батарею.

Снимите с полки аккумуляторной батареи ее пластмассовую прокладку.

Снимите подводящий рукав воздушного фильтра.

Снимите электронный блок управления двигателем.

Снимите правый и левый монтажные блоки.

Электронный блок управления двигателем и монтажные блоки снимать необязательно.

Их отсутствие облегчает доступ к креплению левой опоры подвески силового агрегата.

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

Замена и диагностика опорного подшипника

Эта статья написана для пользователей, которые хотят расширить свои знания о ремонте подшипников автомобиля рено логан. Тут вы найдете ответы на такие вопросы как: Что такое опорный подшипник рено логан? Какие причины неисправности данной детали? Как заменить опорный подшипник?

Сейчас нет такого человека, который не знал бы о том, что любой автомобиль нуждается в регулярном техническом обслуживании. Но несмотря на это наверняка многие автолюбители забывают менять или вообще не знают о потребности замены опорного подшипника.

Хотя опорный подшипник и не является самой заметной автомобильной деталью, но в нормальном функционировании автомобиля он играет недалеко последнюю роль

Во время проведения ремонта сцепления на опорный подшипник автолюбители, почему-то очень редко обращают внимание, а это довольно часто приводит к неисправности всего автомобиля. В случае его поломки может повыситься не только уровень шума, но и полностью выйдет из строя сцепление, вследствии чего вашему автомобилю потребуется полный ремонт, а это не маленькие денежные затраты. Сегодня мы поговорим об опорном подшипнике автомобиля рено логан

Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Сегодня мы поговорим об опорном подшипнике автомобиля рено логан. Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Опорный подшипник — как работает и его структура;
Основные виды опорного подшипника;
Конструкция опорных подшипников;
Опорный подшипник автомобиля рено логан — причины поломок;
Как правильно снять и заменить данную деталь автомобиля рено логан?

Опорный подшипник считается разновидностью подшипника качения, которые достаточно сильно распространены среди современных автомобилей. Такая популярность связана с упрощенным монтажом, восприятием комбинированных нагрузок, а также благодаря высокому уровню эксплуатационных характеристик.

Опорный подшипник — это часть опоры стойки переднего автомобильного амортизатора, отвечающего за осуществление вращения самой стойки вокруг своей собственной оси.

Данный подшипник применяется в конструкции передней подвески и обеспечивает возможность поворотов транспортного средства.

Опорный подшипник Рено Логан

Основные типы этой детали:

С встроенным внутренним или наружным кольцом;
С наружным кольцом, которое отделено для обеспечения вращения наружного кольца;
С внутренним кольцом, которое отделено для обеспечения вращения наружного кольца;
Одиночно-разделённый тип.

Распространённые причины неисправностей опорного подшипника автомобиля рено логан

Наверное, всем известно о том, что эта деталь является расходным материалом, который рано или поздно придётся заменить

Стоит обратить ваше внимание на то, что при определённых изменениях автомобиля подшипник может намного раньше выйти из строя. Такие последствия довольно часто встречаются после проведения тюнинга машины, а именно установление широких шин. При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки

При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки.

Основные признаки поломок опорного подшипника автомобиля рено логан:

При наезде на какие-либо неровности дорожного покрытия слышится скрежет в районе амортизатора;
С самого начала движения, при совершении поворотов или торможения в районе колёс слышится специфический металлический скрежет, а руль немного уводит в сторону.

Замена опорного подшипника на автомобиле рено логан

Набор необходимых инструментов:

Шестигранник;
Домкрат;
Ключ с головкой на 18;
Рожковый ключ на 13;
Стяжка для снятия пружин.

Алгоритм проведения замены:

Приподнимите машину при помощи домкрата;
Ослабьте болтики крепежа колёс;
Снимаем колёса с нужной нам стороны;
Откручиваем гайку и снимаем стойку стабилизатора;
При помощи шестигранника и рожкового ключа, немножко ослабьте гайку крепежа стойки к подушке;
При помощи ключа с головкой на 18 открутите болтик крепежа стойки к поворотному кулаку;
Отсоедините стойку от кулака;
При помощи ключа на 13 откручиваем три болтика крепежа стойки и снимаем её;
Зажмите стойку в тисках;
При помощи стяжек сожмите пружину;
При помощи шестигранника зафиксируйте шток и открутите гайку;
Замените деталь и проведите обратную сборку.

Вам также может понравиться

Замена переднего бампера Логан 2

Для работы понадобятся:

Плоская отвертка
Монтажная пластиковая лопатка для удаления плунжеров
Ключ TORX T20.

Порядок действий:

Брызговик двигателя в нижней части крепится четырьмя винтами, их откручивают.
К подрамнику нижняя часть грязевого щитка держится пистоном. Он поддевается отверткой и удаляется, после чего нижняя часть брызговика выводится из места соединения с бампером, и нижняя часть грязевого щитка снимается.
Открывается капот Рено Логан 2.
К рамке радиатора верхняя часть защитника от ударов крепится тремя шурупами справа и слева.Откручиваем шурупы
Из боковых креплений планки с обеих сторон выворачиваются по два крепежных элемента.
К рамке радиатора брызговик удерживается тремя винтами, их выкручивают.
К поперечине защитный элемент присоединен двумя шурупами, их также откручивают.
Обе боковины планки отжимаются, чтобы их концы можно было отсоединить от держателей на крыльях.
Пластиковая планка сдвигается от кузова вперёд, пока хватит длины жгута проводов от противотуманок.
Справа и слева колодки проводных жгутов отсоединяются от фар.
Пластиковый защитник снимается.
Если есть необходимость снять противотуманки, то нужно вывернуть с каждой стороны от них по два монтажных шурупа.
Защитный элемент устанавливается на место спереди в обратном порядке.

Бампер демонтирован

Основные неисправности и недостатки

Какова же надежность?

Инструкция по замене подшипника

Как устроена передняя ходовая?

Передняя подвеска семейного Рено Логан реализована в конструктивном плане на общеизвестной модели McPherson. Основа ее структуры — это объединенные в единые стойки амортизаторы и пружины. Поперечными рычагами служат штампованные треугольные конструкции, которые крепятся к поворотному кулаку посредством шаровой опоры и к подрамнику – кронштейнами с сайлентблоками. Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески. Амортизационные стойки упираются посредством своих опор в кузовные чашки лонжеронов, а нижними кронштейнами «посажены» на поворотные кулаки и закреплены на них с помощью двух болтов (каждая из сторон).

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Тонкости технического обслуживания

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Подвеска и ходовая часть – одно и тоже?

Автомобиль не эксплуатируют в идеальных условиях. На дороге бывают ямы и кочки, скользкое покрытие. Важную функцию защиты от колебаний и опасного крена кузова выполняет ходовая машины. Подвеска – основная часть этой конструкции – воспринимает и поглощает внешнюю энергию воздействия на кузов.

Функции систем и элементов ходовой части автомобиля:

Остов, к которому крепятся узлы упругого устройства. Несущая конструкция обычно изготовлена из стали и других прочных материалов.
Подвеска на задней и передней оси, гасяшая колебания от толчков и принимающая момент движения. Конструкция отличается для разных маток авто.
Хорошо защищенный от коррозии мост из прочного металла. На этот узел опирается масса автомобиля.
Колеса с шинами, непосредственно принимающие удары от неровностей дороги. Состояние покрышек влияет на управляемость автомобиля и безопасность движения.
Дополнительные упругие элементы ходовой части снижают шум и вибрацию. Резиновые и пружинные вставки, гидравлические и пневматические элементы эффективно поглощают энергию колебаний.

Исправная ходовая часть автомобиля – залог безопасного вождения. Поэтому при отклонении от нормальной работы необходимо провести диагностику устройства.

Основные признаки неисправности – уход автомобиля в сторону при движении накатом, сильное раскачивание и крен кузова, стуки в подвеске и вибрация в салоне.

Задняя подвеска Рено Логан 2

Полунезависимая задняя ходовая Renault Logan 2 поколения рычажно-пружинного типа с использованием продольных рычагов. Они крепятся к кузову посредством шарниров и сайлентблоков, а между собой связаны балкой U-образного сечения.

Также схема задней подвески Рено Логан 2 предусматривает наличие цилиндрических пружин, которые с обеих сторон упираются в упругие резиновые прокладки. Гидравлические амортизаторы двустороннего действия и телескопического типа в нижней части прикреплены болтами к рычагам, а в верхней – к кузову через резиновые подушки.

Ступицы задних колес объединены с тормозными барабанами и установлены на шариковом подшипнике двухрядного типа.

По указанному показателю ведется контроль состояния задней ходовой Renault Logan 2. При обнаружении отклонений понадобится провести диагностику узловых элементов подвески.

Диагностика

Для диагностических мероприятий задней подвески Рено Логан 2 предварительно понадобится установить автомобиль на подъемник или смотровую яму. При этом потребуется вывесить заднюю сторону автомобиля.

Далее проверяются следующие показатели ходовой части Логан 2 поколения:

Отсутствие повреждений на узловых деталях, крепежных элементах и кузове обусловленных задеванием дорожного полотна.
Момент затяжки фиксирующих элементов амортизатора в нижней и верхней части, а также состояние втулок из резины.
Целостность уплотнителей штоков амортизаторов. Наличие подтеков и запотеваний свидетельствует об их повреждении.
Отсутствие трещин и выпучивание резины на сайлентблоках рычагов.
Люфт в ступицах задних колес. Для этого понадобится пошатать колесо в вертикальной плоскости. При необходимости заменить вышедший из строя подшипник.
Оценить состояние прокладок из резины снизу и сверху пружин, а также непосредственно пружин. Для этого проверить целостность витков и отсутствие просадки.

Передняя подвеска Renault Logan 2

Независимая конструкция со стойками МакФерсон — передняя подвеска Логан второго поколения. Амортизационные узлы предотвращают передачу колебательного момента с передних колес на кузов. Это обеспечивается наличием пружин и телескопических амортизаторов. Вверху стойки фиксируются через специальные подставки из резины и металла к кузову, а внизу – болтами к ступице колеса. Снаружи ступицы смонтированы подшипники, суппорта и тормозные диски. Непосредственно ступицы ходовой Рено Логан второго поколения соединяются с рычагами с использованием шаровых опор.

Во внутренней части стойки МакФерсон смонтирован амортизатор. В центральной области установлена упорная чашка для витой пружины, которая надета на амортизирующий механизм. Такой же элемент предусмотрен и вверху стойки.

Подробнее о подрамнике, стабилизаторе и поворотном кулаке

Несущим элементом базовых механизмов передней подвески Рено Логана 2 является подрамник. Он фиксируется к кузову Logan второго поколения болтами в количестве четырех штук. На подрамнике расположены скобы для монтажа штанги стабилизатора поперечной устойчивости. Рычаг передней ходовой части Renault Logan 2 фиксируется к несущей конструкции двумя крепежными болтами продетыми через сайлентблоки. В специальное технологическое отверстие рычага запрессовывается шаровая опора, которая стяжным болтом крепится к поворотному кулаку.

Следующий элемент, удерживающийся при помощи подрамника, — штанга стабилизатора поперечной устойчивости, которая выполнена в изогнутой форме из стали. Крепеж в середине осуществлен скобами и подушками из резины, а с обеих сторон штанга стойками прикреплена к рычагам передней подвески.

Ступичный механизм передних колес состоит из поворотного кулака, подшипника, монтажного кольца для датчика скорости и ступицы. Размер подшипников в модификациях Renault Logan 2 с антиблокировочной системой отличается от модификаций без указанной системы. Периодически понадобится проверять состояние подшипников на наличие свободного хода и плавности вращения.

Диагностика передней ходовой Логан 2

Замена или осмотр узловых элементов подвески Логан 2 поколения осуществляется на подъемнике или смотровой яме. При этом понадобится установить переднюю часть в подвешенное состояние.

В ходе каждой оценки технического состояния ходовой Renault Logan 2 поколения обратите внимание на:

Пыльники шаровых опор не должны иметь механических повреждений, проверить люфт шаровых опор. Для этого необходимо покачать колесо в вертикальной плоскости, предварительно зажав педаль тормоза. Это позволит исключить ошибку с люфтом в подшипниках ступицы. При наличии повреждения пыльника или люфта шаровой опоры, производитель рекомендует заменить рычаг в сборе.
Отсутствие трещин, царапин и других повреждений на узловых деталях в результате задевания дорожного полотна, а также деформаций рычагов.
Целостность резинометаллических шарниров, передних опор телескопических стоек, резиновых подушек, сайлентблоков в месте фиксации рычагов к кузову;
Состояние защитного чехла и момент затяжки фиксирующей гайки амортизационной стойки.
