Замена крестовины Рено Дастер 2.0 литра

Диагностика крестовин

Разумеется, для того, чтобы определить, что именно крестовины пришли в негодность, необходимо будет провести диагностику карданного вала. Производится она, как со снятием с автомобиля (на стенде), так и без снятия с транспортного средства. В первом случае диагностика будет проводиться на специальном стенде.

Подобный неприятный звук получается в том случае, когда разбитые крестовины начинают люфтить. Таким образом, при приведении вала в движении сочленение сначала проходит этот самый люфт и лишь затем входит в зацепление. Проверка проводится просто: на нейтральной передаче производится проворачивание одного из сочленений карданного вала, если одновременно с этим в движение приходит и соседняя часть, то крестовина цела. В зависимости от количества сочленений, процедура повторяется нужное количество раз.

Кардан на Дастер купить и установить

Есть несколько вариантов приобретения кардана. Рассмотрим преимущества и недостатки каждого:

Новый оригинальный карданный вал — самый дорогой вариант. Главное преимущество — гарантия качества.

Новый неоригинальный карданный вал. Сегодня производством занимаются несколько авторитетных организаций. Качество здесь бывает разным. Перед приобретением желательно проконсультироваться со специалистом в области ремонта карданов. В особенности, если бюджет ограничен и рассматриваются недорогие варианты.

Восстановленный карданный вал. Здесь главный момент состоит в том, кто и с использованием каких комплектующих занимался восстановлением. Отремонтированный вал часто бывает очень хорошего качества и вполне способен отработать свой срок без каких-либо проблем. При этом цена, как правило, значительно ниже, чем у нового. Перед покупкой необходимо проконсультироваться о производителях запасных частей, которые применялись в ремонте. Также следует поинтересоваться о гарантийных обязательствах, которые берет на себя продавец. Гарантия сроком до трех месяцев должна вызвать подозрение в качестве реализуемого кардана.

Бывший в употреблении карданный вал с разборки. Обычно самый дешевый вариант. Перед покупкой «бэушного» кардана необходимо тщательно его проверить. В первую очередь осматривается состояние посадочных отверстий под карданные болты и крестовины. Тщательно проверяется состояние подвесного подшипника, так как он является условно несменным и рассчитан на весь срок службы кардана. При наличии вмятин, изгибов или других нарушений геометрической целостности кардана покупать его однозначно не стоит. Оценивается состояние крестовин

Особое внимание следует уделить шарнирному соединению.

Наш автосервис много лет занимается продажей новых и восстановленных карданных валов. Мы работаем только с проверенными поставщиками запасных частей, поэтому уверены в качестве реализуемой продукции и выдаем расширенную гарантию.

Замена ремня ГРМ двигателя 1,6

Снятие крестовины карданного вала на Renault Duster 2.0

В нашем сервисе снятие крестовин осуществляется исключительно на снятом карданном валу. Есть мнение, что можно это осуществить и на установленном кардане, но это крайне неудобно и затягивает процедуру. Поэтому мы сначала снимаем карданный вал с автомобиля. Как правило, эта процедура занимает от 15 до 30 минут. Далее мастера сервиса переходят непосредственно к снятию крестовин. Для начала снимаются стопорные кольца при использовании специальных съемников. Потом можно приступать к выпрессовке крестовины из вилки. Делается это при помощи специального съемника

На этом этапе важно все сделать так, чтобы не повредить вилку. После того, как одна часть крестовины выпрессована из вилки, в другой вилке останется вторая часть крестовины

Она выпрессовывается подобным способом.

Ремонт

Первичный осмотр

Первичный осмотр позволяет выявить место, где возникла проблема. Чтобы оценить состояние кардана и крестовины, Дастер необходимо установить на эстакаде и приподнять на домкрате так, чтобы колеса могли свободно вращаться.

В ходе первичного осмотра нужно обратить внимание на следующие аспекты:

текущее состояние и прочность затяжки креплений;
состояние подшипников и уплотнителей (отсутствие видимых дефектов);
состояние соединения шлицев;
наличие люфта у шарниров.

Крестовина кардана Duster

На кардане у Рено Дастер используется крестовина, размеры которой составляют 19х55,2 (нередко пишут 55,5), следующих марок:

Крестовина 19×55 сравнительно часто имеет производственный брак, наличие которого можно проверить при покупке. Для этого деталь нужно положить на ровную поверхность. Далее необходимо взять крестовину двумя пальцами за противоположные концы и пошатать. Аналогичную манипуляцию следует провести в отношении других частей детали. Отсутствие люфта (крестовина не шатается) свидетельствует о том, что продукт выпущен без дефектов.

Демонтаж и ремонт

Чтобы снять проблемную деталь, необходимо выполнить несколько действий:

Помечаются места расположения фланцев ведомого вала и вилок карданных шарниров, электромагнитной муфты. Этим облегчается процесс обратной установки детали. Кроме того, пометки помогают восстановить прежнюю балансировку кардана.
Накидным ключом на «16» выкручивается болт, который фиксирует вилку шарнира к электромагнитной муфте.

Провернув кардан, выкручиваются оставшиеся 3 болта.
Карданный вал выдвигается вперед, после чего из фланца электромагнитной муфты выводится центрирующий буртик вилки.
С помощью проволоки фиксируется шарнир вала к муфте.
Ключом на «13» откручиваются 2 болта, которые фиксируют к днищу автомобиля кронштейн промежуточной опоры.
Ключом на «16» (потребуется удлинитель) откручиваются болты вилки переднего кардана. Крепления фиксируют деталь к раздаточной коробке.
Деталь сдвигается в сторону, и выводится центрирующий буртик. После этого вал можно снимать.

В связи с этим чаще проводят замену крестовины на новую. Для этого необходимо снять стопорные кольца шарнира. Затем нужно демонтировать старую крестовину. Перед монтажом следует защитить посадочные места скользящую вилку.

Если помимо установки новой крестовины потребовала замена подвесного подшипника, автомобиль после завершения работ нужно проверить на наличие вибраций. В случае возникновения последний следует провести отцентровку. Для этого кроссовер устанавливается на подъемник, а крепежные элементы подвесного подшипника ослабляются. Далее водитель запускает мотор и, переключив на четвертую передачу, ускоряется до 100 км/ч. Затем выжимается сцепление и отпускается педаль газа. В конце нужно дождаться полной остановки колес, после чего можно выключать двигатель.

Таких манипуляций обычно бывает достаточно для того, чтобы отцентровать детали. В случае если вибрация продолжает беспокоить, необходимо проверить правильность установки кардана.

Когда проблема кроется в шлицевых соединениях (наблюдается люфт), ремонт осуществляется в несколько этапов. Сначала снимается кардан. После этого шлицы разъединяются и очищаются от загрязнений. В завершении с помощью специального штуцера заливается смазка. При сильной изношенности шлицов потребуется полная замена карданного вала.

Ремонт карданного вала Renault Duster

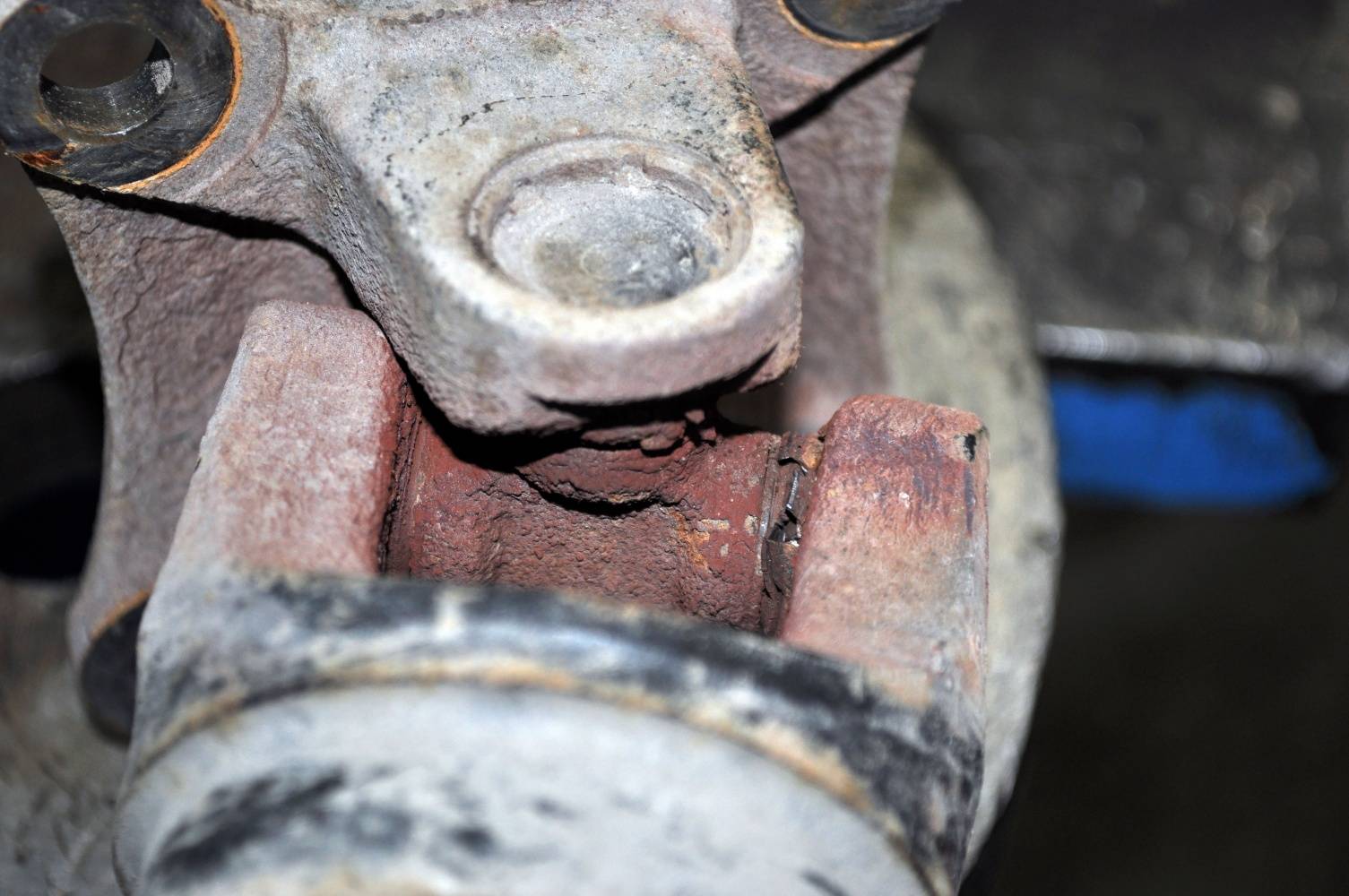

В техцентр на Софийской ул. 127 обратился заказчик с просьбой о ремонте кардана Renault Duster. В данный момент карданные валы на этот автомобиль считаются неремонтопригодными, т.е. даже при незначительном износе крестовин или подвесного подшипника, владельцам данного автомобиля предлагают приобрести новый оригинальный карданный вал. Но только не в нашем случае, компания Kardanov.net выполняет работы любой сложности и ремонт подобных карданов не исключение.

После принятия кардана в ремонт и снятия его с автомобиля (эта услуга также доступна нашим клиентам), необходимо провести дефектовку карданного вала). По результатам дефектовки было выявлено, что крестовины сильно изношены и их необходимо заменить.

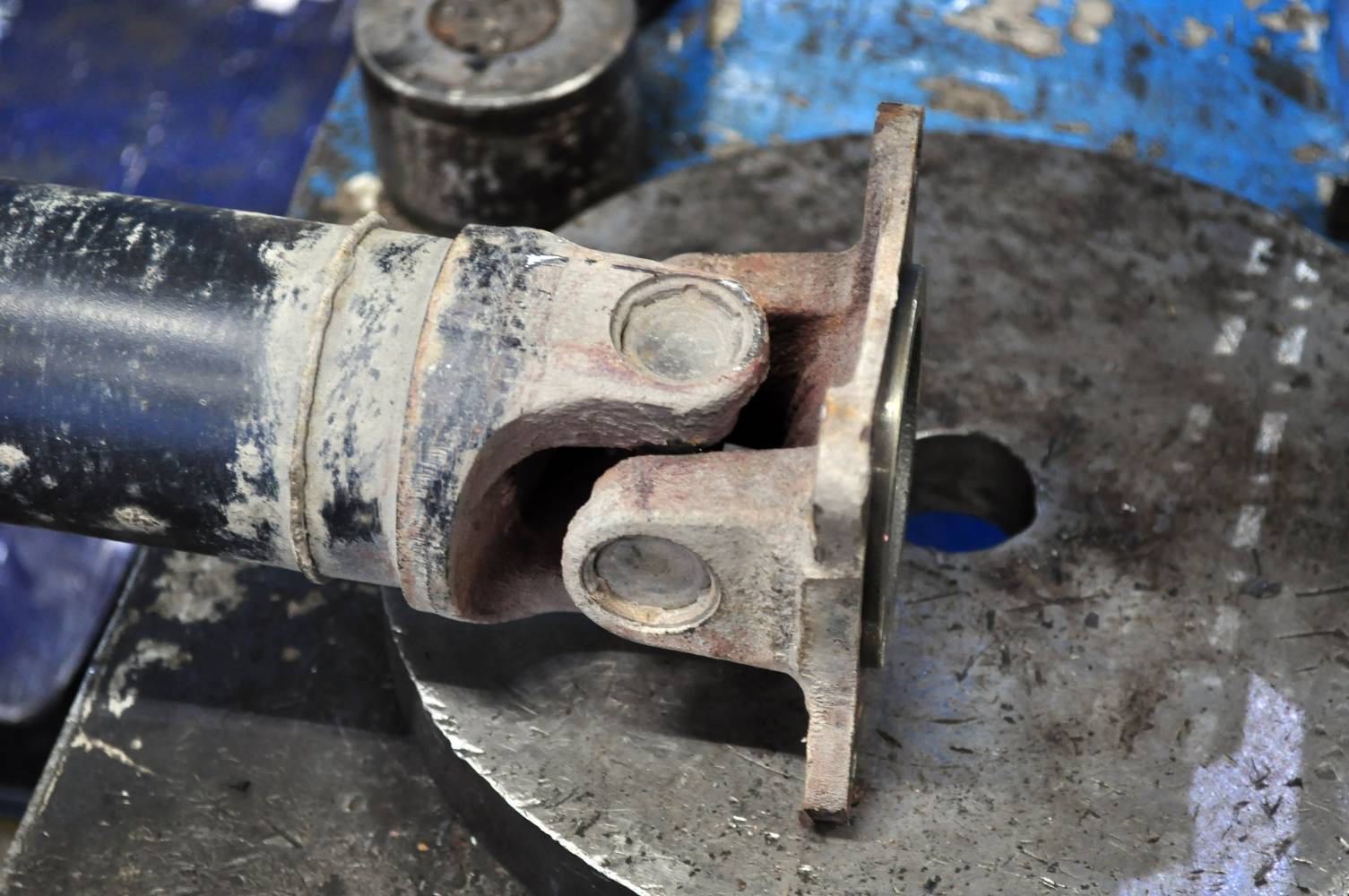

Для начала необходимо избавиться от старых крестовин. Для распрессовки крестовин мы используем реечный пресс.

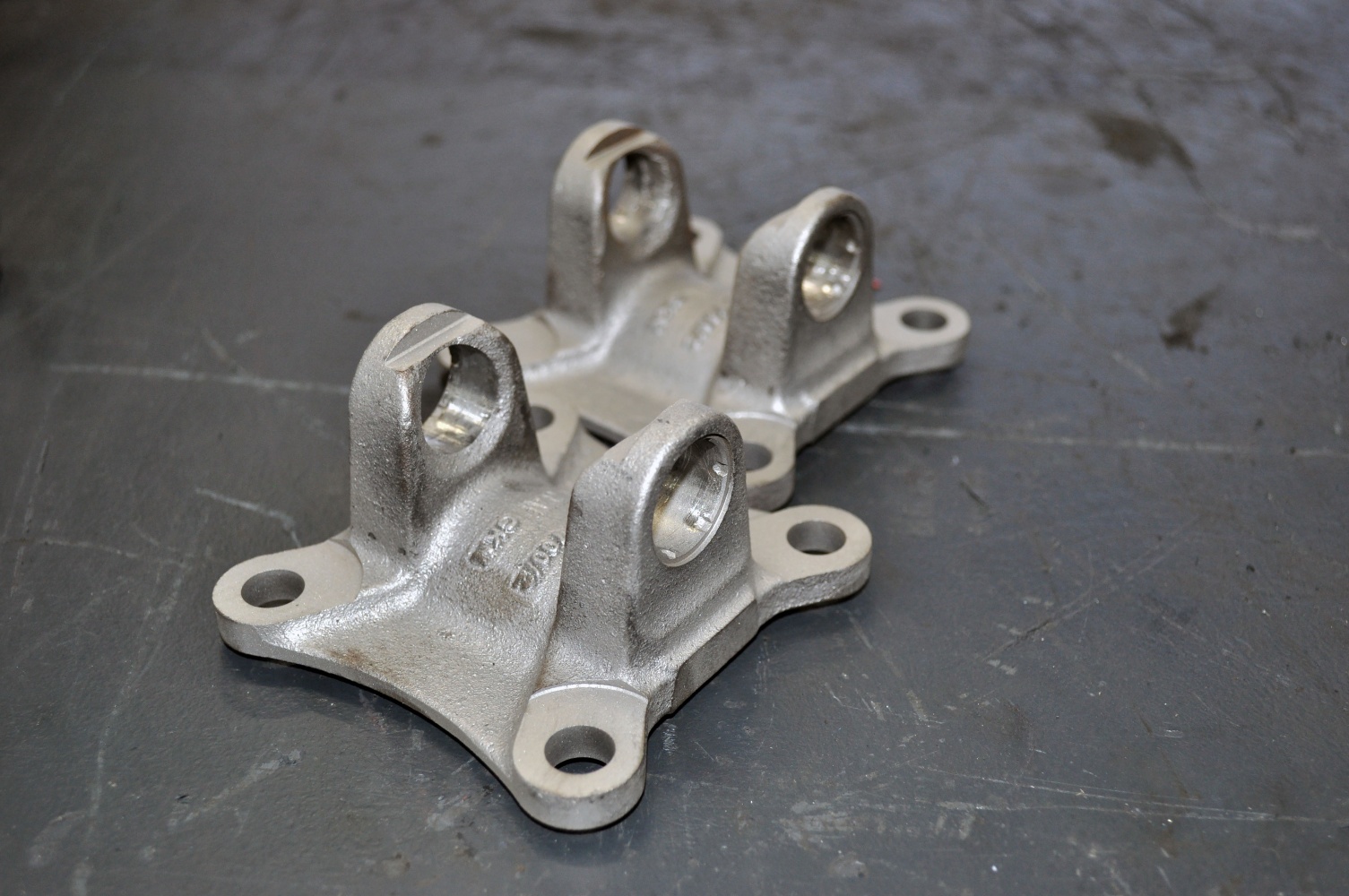

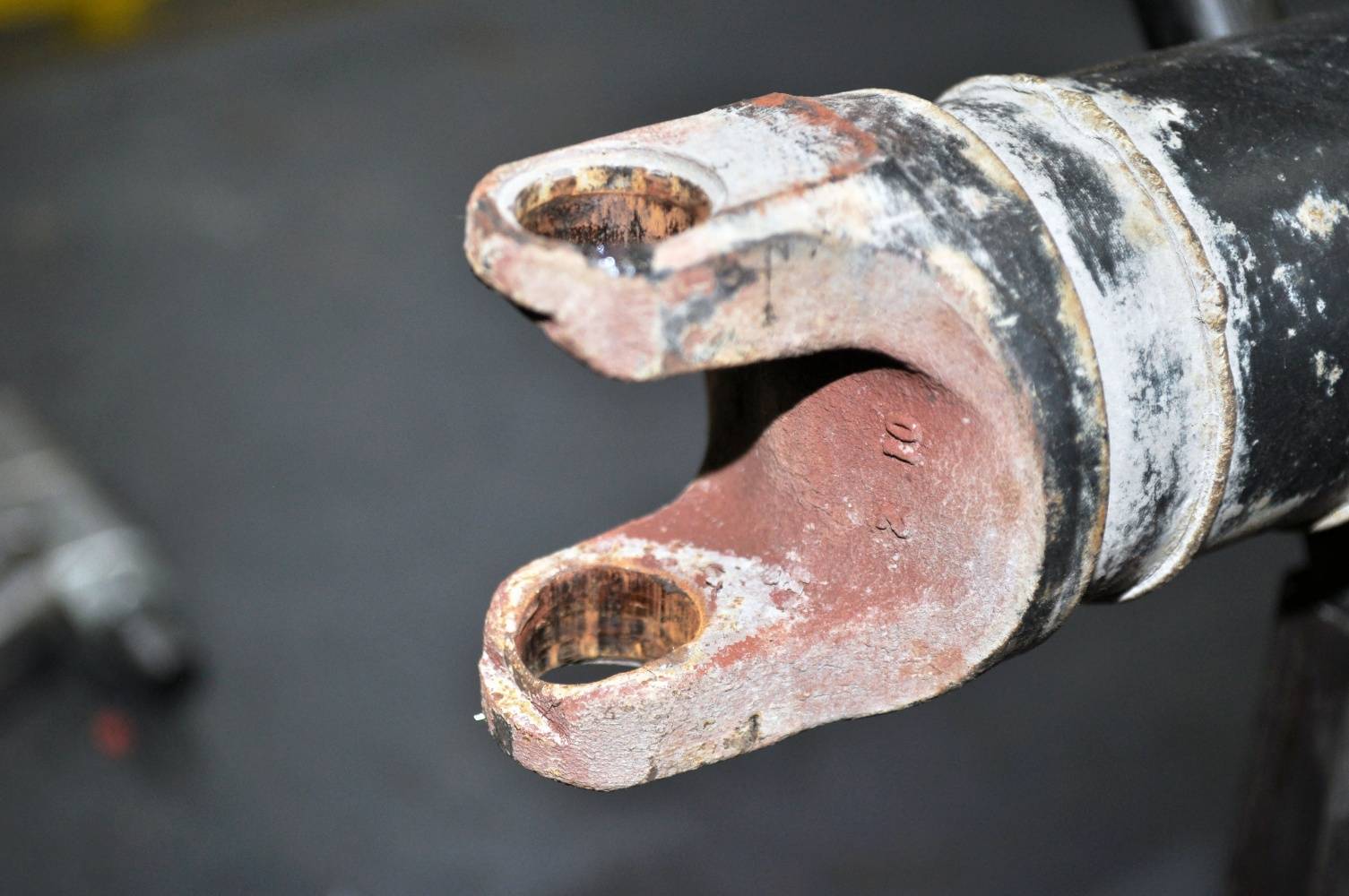

Далее, необходимо зачистить посадочные места под крестовину на вилках и фланцах.

Следует обратить внимание, что оригинальные крестовины Рено Дастер идут без стопорных колец и фиксируются кернением

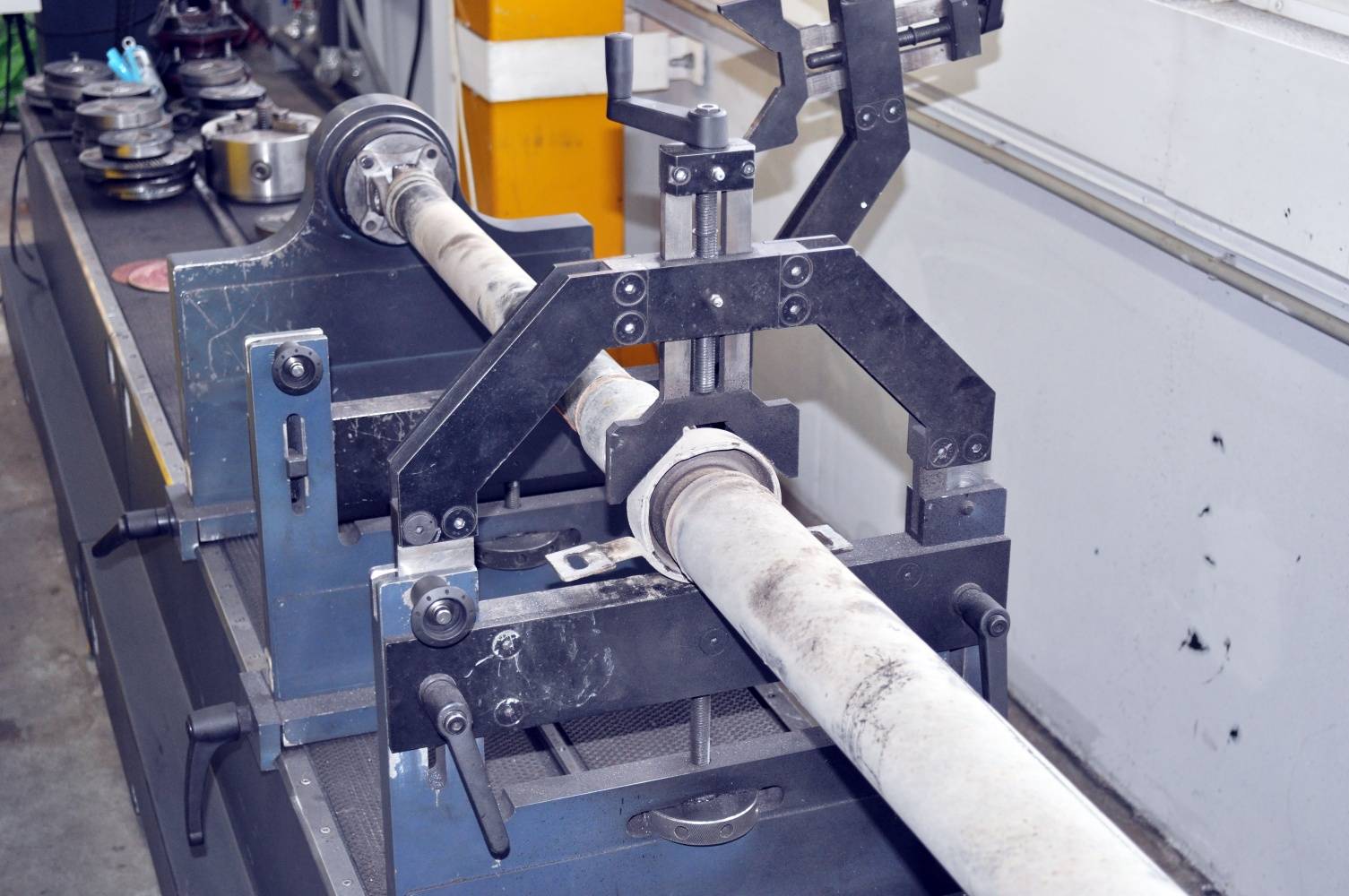

После замены изношенных крестовин карданного вала Renault Duster, в обязательном порядке производится его динамическая балансировка. Для этого на нашем производстве установлен высокоточный дорезонансный балансировочный станок БАЛКАР-4500. По результатам балансировки кардана Заказчику выдаётся протокол с её результатами.

Kardanov.net, единственная в Санкт-Петербурге компания, которая выполняет профессиональный и качественный ремонт карданных валов Рено Дастер и аналогичных Ниссан Террано 2014 модельного года. Имея огромный опыт в данном сегменте, мы предлагаем низкие цены на ремонт в совокупности с высоким качеством предлагаемых услуг.

Мы отремонтируем ваш кардан Renault Duster и Nissan Terrano, с учетом снятия и установки карданного вала на автомобиль за 1 час, за 7500 руб. (в стоимость входит замена 2-х крестовин с учетом наших запчастей + балансировка карданного вала). Гарантийный срок на все работы по карданным валам составляет 6 месяцев, БЕЗ ограничения пробега.

http://razborov.net/renault/zamena-krestoviny-kardannogo-vala-reno-daster.htmlhttp://neva-kardan.ru/stati/professionalnaya-zamena-krestovin-na-reno-daster-v-spb.htmlhttp://expertrenault.ru/hodovaya/krestovina-dlya-kardana-reno-dasterhttp://kardan-piter.ru/remont/remont-kardana-reno-daster.htmlhttp://www.kardanov.net/articles/remont-kardannogo-vala-renault-duster/

голоса

Рейтинг статьи

Признаки поломки крестовины кардана

Опытному водителю, хорошо знающему свою машину, обычно не составляет труда заметить даже самое незначительное изменение в работе автомобиля, однако проблемы, связанные с карданом, зачастую становятся заметными, когда уже слишком поздно. Специалисты отмечают, что легче всего определить поломку крестовины можно по звуку. Сам водитель не всегда может его услышать, поэтому проверять автомобиль лучше вместе с помощником, находящимся вне салона. О чем же должны сообщить следующие звуки:

Удары и стуки при включении коробки передач явно указывают на то, что крестовина неисправна. Ее неспособность удерживать вал создает перекос – люфт, который и является причиной резких ударов.
Скрип при движении или ускорении может быть следствием деформации подшипника крестовины. Если не провести срочную замену, дальше шарнир будет только разрушаться.
Вибрация ходовой части может быть проявлением многих неисправностей, но самая частая – это износ подшипников крестовины.

Признаки того, что кардан Duster выходит из строя

Первое, что укажет на неисправность – сильная вибрация, исходящая из-под днища. Поломка выражается также и в характерных звуках, но из салона их не всегда можно услышать – в этом хорошая звукоизоляция играет не на руку.

Чем выше скорость, тем больше проявляются шумы и вибрация. Ресурс самого вала очень высокий – до 500 тысяч километров пробега. Но чаще страдают не сами трубы (только в случае разбалансировки), а места соединений. Стоит для начала произвести предварительный и тщательный осмотр.

Может так оказаться, что все дело заключается в том, что разболтались крепления подвесных хомутов. Крестовины, к примеру, могут износиться и после полусотни километров. В таких случаях траты автолюбителя будут минимальны, а ремонт в нашем автосервисе не займет много времени.

Элементы Рено Дастер 4х4 способны выдерживать значительные нагрузки. Однако агрессивное вождение, отсутствие защиты и удары о грунт могут повредить сам кардан и крестовину. Если деталь можно заменить самостоятельно, то вал придется менять в автосервисе. Неисправность крестовины можно определить по таким признакам:

вибрации и дребезжание;
стук, скрежет в процессе набора скорости;
вибрации двигателя при движении на любой передаче.

Если присутствует опыт в ремонте автомобилей, то проблем с заменой поврежденной детали не будет.

Симптомы поломки крестовины кардана Дастер

Важную роль в передаче крутящего момента к задним колёсам Renault Duster 4×4 играет крестовина карданного вала. Она обеспечивает подвижное соединение узлов, гасит сопротивление и сообщает вращение задней оси. Название детали соответствует форме – четыре игольчатых подшипника расположены на двух перпендикулярных осях, внешне напоминающих крест. Во время передвижения Дастер, механизм испытывает значительные нагрузки, поэтому изготавливается только из высококачественных легированных сталей.

У французского кроссовера две крестовины.

Ремонт кардана Рено Дастер почти всегда сводится к замене крестовины, последующей отцентровке. О проблеме расскажут следующие признаки:

вибрация, исходящая от кардана;
скрип из-под днища при ускорении;
явственно ощущается биение в ходовой;
при трогании с места слышатся стуки.

Описание ремонта

После обнаружения неисправности следует найти замену испорченной детали. Если она имеет брак или пришла в негодность, требуется новая запчасть. Устанавливать бывшее в эксплуатации изделие не рекомендуется. Оно может повлиять на срок службы вала, заметно его уменьшив.

Поскольку новый карданный вал стоит дорого, сначала нужно заменить крестовину или подвесные подшипники. Это может решить проблему. Найти инструменты для ремонта Renault Duster 4х4 несложно.

Демонтаж элемента

На этом этапе важным является не сам демонтаж, а нанесение на лист бумаги схемы установки с обозначением всех посадочных креплений крестовины.

Дальнейшие работы проводятся в следующей последовательности:

Фотографирование карданного вала.
Нанесение пометок на места расположения вилок шарниров, фланцев вала и муфты.
Выкручивание болта, который присоединяет вилку к муфте.
Проворачивание вала и откручивание оставшихся 3 болтов.
Выдвижение кардана вперед.
Вывод центрирующего буртика вилки из фланца электромагнитной муфты.
Откручивание 2 болтов кронштейна промежуточной опоры.
Отсоединение детали от раздаточной коробки.
Извлечение кардана.
Извлечение старой крестовины выбиванием или с использованием специального съемника.

Ремонт или замена

Установку новой запчасти начинают с развертки и смазывания посадочных мест. После чего ее закрепляют на основной детали с использованием гидравлического пресса.

Некоторые автовладельцы считают, что проделав работу по снятию кардана, необходимо заменить не только крестовину, но и подвесной подшипник. В нем часто обнаруживают люфт, который приводит к шуму.

Наличие вибраций после завершения ремонта вынуждает собственника проводить балансировку вала.

Конечно же лучше заменить карданный вал в сборе, как рекомендуют дилеры. Вопрос только в цене. Менять крестовины в два раза дешевле, но есть проблемы с качеством не оригинальных запчастей и с их качественной запрессовкой. Часто бывает так же что из-за несвоевременного обращения выходят из строя не только крестовины, но и посадочные места. В таком случае только замена вала в сборе.

Ремонт

Ремонтные работы начинаются с определения места поломки. Это сделать необходимо, так как обычно ломается не сама деталь, стоящая достаточно дорого, а отдельные элементы.
