Прикуриватель с подсветкой от “десятки”…

Chevrolet Lacetti 5D Nemezida › Бортжурнал › Прикуриватель с подсветкой, дополнительная розетка и освещение ниши консоли

Прочитав у AnGol статьи про прикуриватель от Субару с подсветкой и оригинальную дополнительную розетку, решил тоже себе их поставить. Тем более, что написаны они очень подробно и дополнены понятными фотографиями.

Полный размер

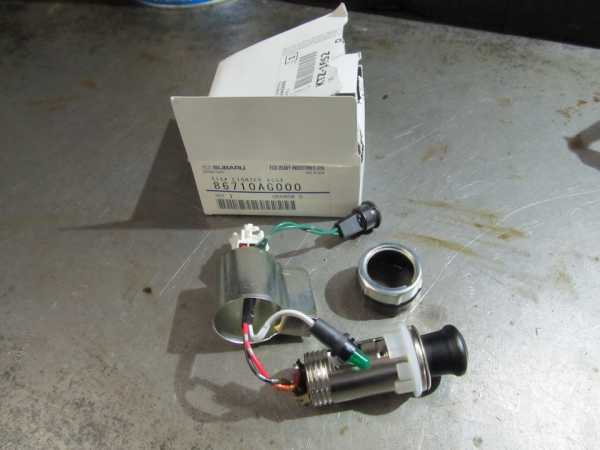

86710AG000 SUBARU прикуриватель, 334 руб

Полный размер

96482587 GENERAL MOTORS гнездо прикуривателя, 415 руб

Заодно решил подсветить нишу консоли, увидел такое у maxx096. Долго думал из чего сделать держатель для патрончика. Использовал для этого заглушку от внутренней ручки двери ВАЗ 2108(09), просверлив в ней отверстие. У самого патрончика срезал две направляющие и обмотал это место изолентой, чтобы патрончик заходил в держатель с натягом.

Полный размер

Полный размер

Лампочки для прикуривателя и подсветки ниши решил использовать обычные, чтобы они горели не слишком ярко, а в тон стоковой подсветке (диодную поставил в пепельницу). Пришлось докупить зеленые колпачки, каталожные номера для разных цветов и типов ламп (Т10, Т5, Т3) здесь.

Устанавливать всё это я поехал в автосервис к знакомому электрику. Мне очень хотелось, чтобы все мои дополнительные лампочки были подключены таким образом, чтобы они реагировали на диммер. Разобрав и сняв всё необходимое, выяснилось что сделать это возможно. В одной из фишек, к которой подключается прикуриватель и подсветка пепельницы, есть один активный незадействованный провод, который и реагирует на диммер:

Полный размер

Увы, дальнейших подробностей подключения я не запомнил. После установки нового прикуривателя электрик как-то всё соединил и на выходе получилась такая картина:

Полный размер

Держатель для патрончика подсветки ниши консоли установили здесь:

Полный размер

Полный размер

Полный размер

Дополнительная розетка:

Полный размер

После 4-х часов работы получилось следующее:

Полный размер

Полный размер

Полный размер

Полный размер

На фото подсветка ниши кажется тусклой, но вживую всё очень мило и аккуратно.

Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

Местный

«Ну вот, опять началось. » — скажет кто-нибудь А я отвечу — все, что делаю — делаю исключительно с практической точки зрения. Вот как было сегодня вечером:

Сел телефон к вечеру. Видимо много разговаривал. Еду по ночному городу, думаю: «надо подзарядить». Не останавливаясь открыл правой рукой подсвеченный ранее бардачок — там светло, зарядка видна сразу Достал ее и понял, что нифига не видно, куда втыкать. В принципе, помог подсвеченный ранее футляр очков в качестве подсветки центральной консоли, но неудовлетворенность осталась

Соответственно, приехав домой не долго думая сделал подсветку прикуривателя и второй розетки, чего и вам желаю

Два замечания для тех, кто в танке: 1. У вас уже может быть штатная подсветка прикуривателя! Место там под лампочку явно имеется, поэтому прежде чем делать — сходите в машину, посмотрите еще раз внимательно, может все уже сделано за вас 2. Сделав описанное ниже вы однозначно лишаетесь гарантии на прикуриватель! Поэтому взесьте все плюсы и минусы этого мероприятия заранее.

Так, постебались, теперь к делу!

Сегодня нам даже не потребуется отвертка и изолента! В принципе, изолента нужна, но я воспользовался повторно кусочком оригинальной японской, которая была уже намотана на разъеме прикуривателя. Нужно взять: — один красный светодиод большой, 8мм диаметром, яркий. Угол рассеивания лучше брать пошире, но у меня под рукой оказался только узконаправленный, поэтому пришлос еще добавить пластинку-отражатель для более равномерной заливки светом; — один красный светодиод 5мм, угол 120-180 градусов, не очень яркий; — два резистора 430 ом 0.25 Вт или больше; — мааленький проводочек ; — паяльник и паяльные принадлежности; — паяльную кислоту или флюс для пайки железа; — горячий клеящий пистолет для крепежа.

1. Снимаем панель с прикуривателями. Для этого отщелкиваем боковые вертикальные серебристые обечайки центральной консоли (пора уже научиться их руками отщелкивать ), отщелкиваем вверх эту панель с прикуривателями, аккуратно (хрупкая пластмасса, можно сломать защелки) отщелкиваем серебристую рамку с чехлом ручки скоростей (это я для механики описываю, для АТ возможно будет еще что-нибудь там), снимаем эту панель:

2. В прикуривателе предусмотрена светящаяся окантовка и отверстие(1) под лампочку ее подсветки диаметром 8 мм, туда отлично входит 8мм светодиод, как влитой. Вторая розетка к сожалению цельнометаллическая, без подсветки, но там есть чудненькое отверстие сбоку в металле (приблизительно показано (2)) диаметром 4-4.5 мм, через которое и будет светить второй светодиод:

3. Поскольку у меня был остронаправленный светодиод, а луч сета надо повернуть на окантовку, я вставил внутрь отверстия небольшое зеркало из полоски упругой тонкой стали полированной (уж не помню, от чего такой кусочек нашелся). Отрезал нужной длины и упруго вставил внутрь отверстия (в принципе, можно обойтись без этой детали, а например зашкурить светодиод для равномерного рассеивания):

4. С помощью паяльной кислоты припаиваем минусовую ножку(1) светодиода(2) прямо к корпусу прикуривателя, как можно ближе к отверстию. Светодиод на ней и будет держаться. Резистор (3) припаиваем к плюсовой ножке (я на всякий случай надел кембрик-термоусадку) и через маленький проводок (4) припаиваем к основному красному проводу прикуривателя (счистить чуть-чуть изоляции). Изолируем его же изолентой.

7. Приступаем ко второй розетке. Горячим паяльником тупо проплавляем дырочку в пластмассе напротив отверстия. Паяльник сам в него попадет. Чуть-чуть вставляем светодиод(1) (чтобы не мешал зарядкам). Минусовую ножку паяем прямо на край лепестка(2) контакта массы с помощью флюса. Плюсовую ножку через резистор(3) на край плюсового лепестка(4). Надо использовать трубочку-изолятор в этом месте, чтобы не задеть массу. Гоячим пистолетом укрепляем конструкцию.

11. Собираем все назад и смотрим, как выглядит в полевых условиях:

Вот, в принципе, и все Хочу заметить, что эти подсветки включаются по АСС, когда подается питание на розетки, а не на подсвтку.

Chevrolet Lanos «Темная лошадкА» › Бортжурнал › Прикуриватель с подсветкой от «Приоры».

Выдался очередной выходной от службы… Отвёз утром жену на работу, ну а сам, как всегда «отдыхать душой» в гараж, навестить «Вампира» и поковыряться с «Лошадкой».Заказал недавно на «Али-экспресс» вольтметр в прикуриватель. Прошерстив интернет, понял, что ланосоводы не в восторге от штатного гнезда прикуривателя. Терпимо, но всё же хотелось лучше… Оно мало в глубину… У кого то плохо держится зарядка от телефона, разветвитель или штекер компрессора. Плюс ко всему, сам прикуриватель без подсветки… Вот этим недостатком я и вздумал заняться, и скоротать время пребывания в гараже=) Диодную ленту колхозить не хотелось…Купил в ближайшем ТАЗомагазине прикуриватель от Приоры. Он с «рождения» своего уже идёт с подсветкой! Что нам и нужно=) Разобрал центральный тоннель, демонтировал наш прикуриватель и установил новый, с подсветкой!=)При снятии передней части пластикового туннеля, предварительно снимите пепельницу, это даст больше свободы действий вам и вашей детали… Хоть я и отодвинул сиденья максимально назад, всё равно пластик упирался в боковые подушки кресел… Ещё и верхней частью туннель упёрся в пепельницу, снял её и всё пошло быстрее. Хоть и пара выигранных сантиметров, но всё же… Отверстие под «новый» прикуриватель чуточку расширил напильником (при установке не усердствуйте уж слишком — там нужно обработать по периметру «всего ничего»…) Скруток, как всегда никаких не делал. Все провода убрал в штатные разъемы… Установка самого прикуривателя проста: разобрал его, установил колечко подсветки в туннель, уже в пластиковое, зелёное колечко установил сам прикуриватель, защёлкнул штекера, собрал туннель и вуа ля=) Улыбнуло изображение дельфинчика на штекере прикуривателя! К чему он там?=) (фото прилагается)И о чудо! Никогда!, с момента эксплуатации «Лошадки» не то, что бы не видел раскалённые спирали прикуривателя, а даже подсветку пепельницы!=)) Оказывается она там есть! Патрон лампочки хитро спрятан в корпусе пепельницы — сверху! Всего то нужно было заменить лампочку=)

процесс подгонки колечка…

подсветка пепельницы оказывается рабочая.

Единственное, что я не сделал, ради чего всё это и задумывалось, это не подключил саму подсветку прикуривателя=( Протестил — работает («кинул» провод на коричневый провод подсветки пепельницы), но вот разрезать проводку пепельницы не совсем удобно… Провода очень короткие — не вытянуть толком их из-под торпеды, чтобы спокойно подключить, да и темнеет рано, а в потёмках ковыряться не стал… Куда ещё можно подключить подсветку прикуривателя без особого ущерба штатной проводки?P.S. продолжение следует!

Цена вопроса: 300 ₽
Пробег: 129065 км

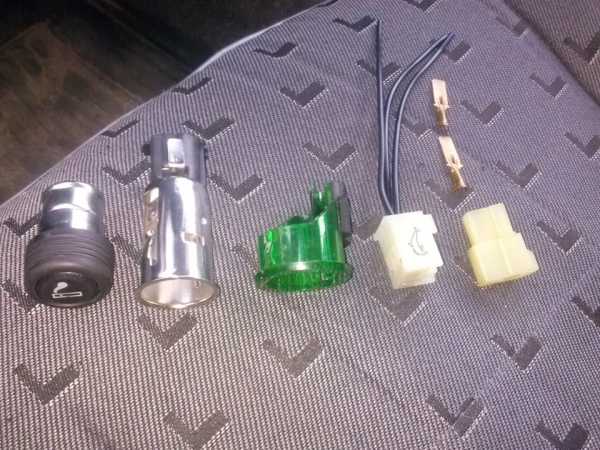

Выбор модели гнезда прикуривателя

Так как имелась штатная розетка прикуривателя, то хотелось дополнительную установить такую же. Поэтому выбор велся в этом направлении.

Для организации подсветки розетки в отверстие на панели было сначала установлен полупрозрачный вкладыш, зафиксированный в панели с помощью защелок. Источник света для подсветки в этой варианте гнезда отсутствовал. А затем уже в этот вкладыш устанавливалось гнездо прикуривателя и тоже фиксировалось на защелках вкладыша. Диаметр отверстия составлял около 26 мм.

В китайском магазине Алиэкспресс нашел точно такое же гнездо со вкладышем для автомобилей Хундай и Киа за 250 рублей и через пару месяцев заказ прибыл.

Качество купленного гнезда оказалось не хуже штатного фирменного, оно идеально установилось в предназначенное место.

В продаже представлен широкий ассортимент автомобильных гнезд для подключения девайсов, блоков питания и зарядных устройств, снабженных розетками для подключения любых видов USB и даже вольтметром. Но мне не хотелось изменять классический облик авто, в случае необходимости можно будет в разъем прикуривателя вставить нужный переходник.

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

1. Повернуть ключ зажигания и активировать подачу электричества.
2. Вставить прикуриватель в разъем.
3. Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

1. Не перегорели ли контакты на корпусе прикуривателя и места подключения.
2. Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
3. Нет ли следов горения и сторонних частиц в гнезде.
4. Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

Проверка проделанной работы

После процедуры установки следует проинспектировать устройство.

1. Перед сборкой необходимо проверить все соединения. Провода должны быть хорошо спаяны, не контактировать с металлическими частями кузова. Исключаются заломы или оголенные места.
2. Измеряем напряжение на аккумуляторной батарее. После подключаем минусовую клемму и снова проводим проверку. Если напряжение просело более чем 0,5 вольт, то следует искать замыкание. Возможно, вам не удалось правильно подключиться к прикуривателю.
3. Измерьте напряжение на контактах автоприкуривателя и прозвоните на целостность все провода. После желательно включить зажигание и проверить работоспособность гнезда. Устройство должно легко заряжать телефон или выдерживать подключенный компрессор.

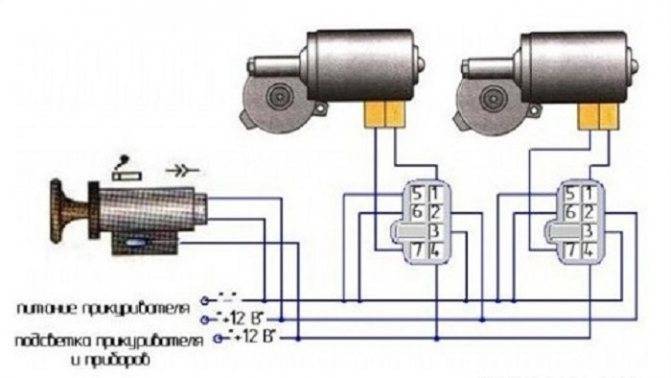

Электрическая цепь прикуривателя

Если в вашем автомобиле нет прикуривателя или он сломался, то обращаться к автослесарю необязательно. Достаточно понять, как работает электрическая цепь.

Итак, плюс в прикуривателе – это сама ручка кнопка. При нажатии на нее происходит замыкание цепи, а спираль начинает нагреваться. Если же говорить о том, где минус в прикуривателе, то тут тоже нет ничего сложного – это боковые стенки самого металлического цилиндра.

Зная этот параметр, вы без труда сможете монтировать и исправить поврежденный прикуриватель в автомобиль. Для этого:

• Скрутите гайку на тыльной стороне прибора.
• Разберите прикуриватель.
• Найдите в его нижней части полупроводниковую пластину и удалите ее, если она стала причиной поломки.
• Спилите на корпусе прибора выступ.
• Соберите прикуриватель.
• Зачистите провода для подключения устройства (на 7 мм), также необходимо обжать на них клеммы.
• Уберите центральную консоль в автомобиле и отсоедините подсветку.
• Извлеките блок.
• Подключите провода при помощи специальных соединительных клипс. Первый провод (бело-коричневый) необходимо провести к проводу от подсветки. Два оставшихся провода (желтый и черный) подсоедините к проводам прикуривателя.
• Протяните провода вниз и подсоедините их к разъему от прикуривателя.
• Установите прикуриватель на место.
• Установите подсветку.

Ставим прикуриватель в багажник

Базовая комплектация внедорожника Рено имеет лишь один разъем. Более дорогие модификации получили дополнительный прикуриватель в багажнике. Установить девайс самостоятельно очень просто. Потребуется:

• дрель с коронкой подходящего диаметра;
• запасные провода;
• паяльник с припоем;
• изолента;
• запчасти.

Порядок установки следующий.

1. Обесточиваем электрическую цепь.
2. Выбираем подходящее место для установки. Панель должна быть плоской, не иметь изгибов или рефленностей. Это обеспечит надежную фиксацию.
3. Сверлим дырку подходящего диаметра.
4. Зачищаем края от мусора.
5. Подключаем к проводке, следуя распиновке. К устройству подключены три кабеля (порядок указан выше).
6. Собираем облицовку, проверяем работоспособность прибора.

Видео о том, как снять прикуриватель и установить дополнительный разъем, представлено далее.

Как работает прикуриватель и его устройство

Схема прибора проста. Прикуриватель в машине состоит из нескольких деталей:

• гнезда с подключенным к нему разъемом;
• металлического патрона, внутри которого размещена нихромовая спираль.

Прикуриватель устроен так, что, когда владелец авто нажимает на кнопку, происходит замыкание контактов, на которые подается переменный ток. Вследствие этого элемент начинает разогреваться. По достижении максимальной температуры встроенное термореле дает команду на отщелкивание девайса. При правильной эксплуатации прикуриватель для автомобиля будет работать длительное время. Однако есть причины, по которым прибор выходит из строя раньше.

Это подсоединение нескольких мощных устройств к одному гнезду. Повышается предельно допустимое значение силы тока, и прикуриватель выходит из строя. Поэтому автовладельцы стремятся поставить в машине дополнительное устройство.

Устройство и подключение

Принцип работы прикуривателя одинаков для всех автомобилей. Внутри подвижной части – тонкая металлическая спираль. Стержень вставляется в патрон, к которому подключен ток. При нажатии кнопки контакты замыкаются, а затем через систему начинает проходить электричество, разогревая спираль. После достижения температуры, достаточной для прикуривания (15-20 секунд), срабатывает термореле, которое отключает стержень, возвращая его в первоначальную позицию.

К прикуривателю Рено Дастер подходят три кабеля от сети автомобиля.

1. Основной плюс. Идет от прикуривателя к аккумуляторной батарее. Его задача – нагрев металлической нити. Подключен через специальный защитный элемент с номиналом 15 ампер.
2. Дополнительный плюс. Гарантирует исправную работу лампочки подсветки прикуривателя. Светофильтр находится вокруг гнезда прибора, что помогает найти его при плохом освещении. Запитан через желтый или белый провод.
3. Основной минус, масса. Один конец подходит к кузову авто, а второй – к корпусу прикуривателя. При замыкании этих контактов через устройство начинает проходить ток.

Как улучшить прикуриватель?

Исходя из выше сказанного, опытные автомеханики категорически не советуют подключать в разъем автомобиля различные компрессоры и зарядные устройства для телефонов и ноутбуков. Наиболее безопасными устройствами считаются сами прикуриватели и различные переносные осветительные приборы. Для всех остальных случаев необходимо присоединение приборов непосредственно к аккумулятору автомобиля. Для этого используются провода типа «крокодилы» и присоединяются к контактам прибора.

Те же самые выводы можно сделать от проводов прикуривателя, который снимается, а его провода обрезаются. Постарайтесь не перепутать полярность проводов. Средний провод от прикуривателя – это «плюс» (имеет красный цвет), а боковой провод – это «минус». Желтый провод, расположенный над прикуривателем отвечает за подсветку разъема в темное время суток. К концам двух проводов присоединяют дополнительные провода с «крокодилами». Места соединений проводов должны быть обязательно заизолированными, чтобы исключить возможность возникновения коротких замыканий.

Приведенный выше способ не самый удобный, поэтому те, кто часто пользуется мощными электроприборами в автомобиле, могут воспользоваться другим, более сложным, но удобным методом переоборудования разъема. Для этого все провода, имеющие отношение к прикуривателю отсоединяются и вытаскиваются, а на их место устанавливаются более толстые аналоги. Кроме того, можно сделать дополнительный разъем, который вы можете разместить почти где угодно. Единственное отличие такого прикуривателя будет то, что он подключается непосредственно к аккумулятору и в разрыве имеет предохранитель, рассчитанный на ток 20 Ампер.

Еще раз напомним, что размещать такой прикуриватель можно в любой части салона, однако у данного пункта есть свои ограничения. Не допускается соприкосновение активных металлических частей разъема с другими проводами система электрооборудования автомобиля. Проще говоря, касание других проводов корпуса – запрещено. Данный запрет связан с тем, что при использовании прикуривателя, его корпус нагревается и в некоторых случаях может достигать достаточно больших температур. Провод, который касался в этот момент корпуса, может оказаться «плюсом» другого устройства и под воздействием большой температуры потеряет свою изоляцию. Это, обычно, тоже становится причиной замыкания.

Второй аспект касается размещения по отношению к водителю

Если вы, будучи часто за рулем, постоянно используете прикуриватель, неважно для каких целей, старайтесь разметить его таким образом, чтобы его применение не отвлекало вас от управления автомобилем. Прикуриватель должен быть установлен так, чтобы водитель мог во время движения воспользоваться им одной рукой

При этом, должно совершаться минимум движений, особенно наклонов водителя к торпеде автомобиля. Наиболее удачное размещение прикуривателя – это верхняя средняя часть торпеды.

Преимущества и недостатки автоприкуривателей

Как только появился прикуриватель в автомобиле, он остается неотъемлемой частью оборудования.

С развитием техники появилось много устройств, которым достаточно питания от бортовой сети автомобиля. АП стал использоваться в качестве автомобильной розетки. Принцип работы прибора с годами не изменился. Но появились различные тройники и переходники, которые расширили возможности применения АП (автор видео – Своими руками).

Основным преимуществом автоприкуривателя является возможность подключения большого количества различных электроприборов, которые могут понадобиться в продолжительном путешествии или повысят комфортность поездки.

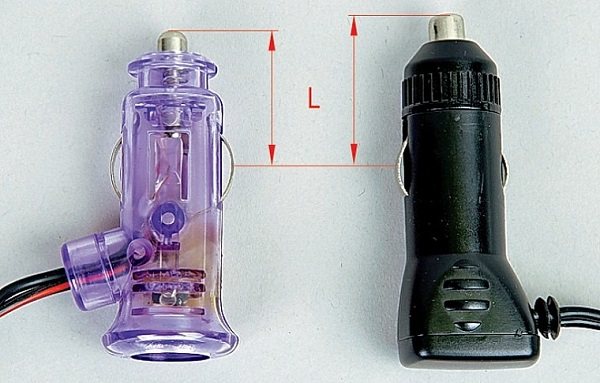

Так как через АП проходят большие объемы тока, его конструкция ненадежна. Кроме того, прибор постоянного испытывает дополнительную механическую нагрузку из-за постоянного подключения различных девайсов. В течение поездки за счет вибрации контакт между АП и гнездом нарушается. В результате, могут появиться искры, что может даже стать причиной короткого замыкания.

Где находится предохранитель прикуривателя

Перегоревший защитный элемент может быть следствием подключения одного мощного или нескольких устройств в гнездо. Из-за этого сила тока в проводах превышает критическое значение, вследствие чего плавится предохранитель. Это может произойти из-за того, что владелец перепутал, где плюс, а где минус в прикуривателе. Лечится эта неисправность снятием перегоревшего элемента и установкой нового.

Замена предохранителя прикуривателя

Чтобы осуществить процедуру, следует располагать инструкцией для конкретного автомобиля. Каждая машина имеет собственное расположение монтажного блока и назначение предохранителей. Нужно знать, где плюс и минус.

На большинстве авто ящик находится непосредственно за передней панелью. Однако на классике предохранитель №6 отвечает за работу автоприкуривателя, а на некоторых других моделях – реле поворотов. Поэтому при ремонте следует знать, какой именно элемент мы планируем менять, и где он находится. Необходимо купить предохранитель с сопротивлением, рекомендованным производителем.
