Магнитола Renault Duster’а

Как правильно снять магнитолу на Рено Дастер

Многих автолюбителей интересует вопрос о том, как снять магнитолу в Рено Дастер. В этом транспортном средстве установлена автомобильная магнитола, оборудованная экраном можно просматривать видео, а не только слушать аудиотреки и радиостанции.

При этом она достаточно проста в использовании и демонтаже. В первую очередь необходимо будет убрать накладку, расположенную на консоли.

Она прикреплена к корпусу при помощи клипс, которые нужно отогнуть, используя пластиковую монтажную лопатку или отвертку с плоским лезвием.

Также магнитола имеет большое количество программ, что позволяет ей выполнять и другие функции, кроме проигрывания файлов и просмотра видео.

В комплекте идет также и пуль ДУ. Он простой в управлении, но, в то же время, имеет красивый и привлекательный внешний вид.

При помощи этого пульта можно подать на магнитолу любую команду, которая та выполнит на протяжении короткого промежутка времени. Нештатная магнитола в штатное место Нештатная магнитола в штатном месте на любителя Этот аппарат почти ничем не отличается от штатного.

Он тоже простой в управлении и многофункциональный. На нем можно прослушивать аудиофайлы с внешних носителей и слушать радио. Следует отметить, что такая магнитола не оснащается обычно пультом ДУ. Но при этом она достаточно проста в настройках и использовании, а также имеет привлекательный вид. Снимается она так же, как и штатный агрегат. Чтобы сделать выбор в пользу той или иной системы, надо понимать их особенности. Например, нештатная как снять магнитолу на рено дастер видео не такая функциональная, как штатная, но при этом она более проста в эксплуатации.

Также и по своей стоимости она отличается. Цена будет на порядок ниже.

Описание для до рестайлинговых

Блок под капотом

Общее фото – схема

p, цитата 6,0,0,0,0 –>

p, цитата 7,0,0,0,0 –>

Описание предохранителей

p, цитата 8,0,0,0,0 –>

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливный насос и катушки зажигания; Главное реле системы управления двигателем К5
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Цепи питания: реле низкой скорости охлаждающего вентилятора
F6 (60)	Цепи защищены предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи защищены предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи защищены предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне автомобиля
F9 (25)	Цепи под напряжением в положениях S и A ключа зажигания
F10 (80)	Цепи питания реле включения электрического обогревателя салона
F11 (50) и F12 (25)	Цепи для блоков управления АБС

Обозначение реле

p, цитата 9,0,1,0,0 –>

• K1 – Реле вентилятора системы охлаждения, работающего на высоких оборотах
• К2 – Реле климат-контроля
• KZ – Реле тихоходного вентилятора системы охлаждения
• К4 – Реле топливного насоса и катушки зажигания
• К5 – Главное реле системы управления двигателем
• K6 – Не используется
• К7 – реле противотуманных фар. В противном случае ПТФ не устанавливается.
• К8 – реле вентилятора отопителя

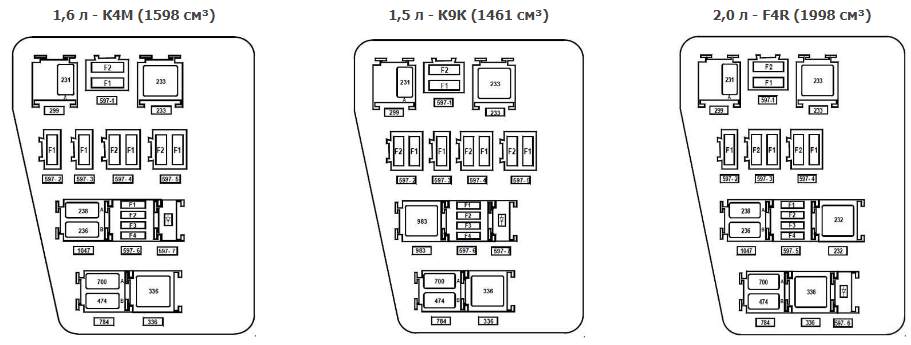

Другие версии этого блока.

p, цитата 10,0,0,0,0 –>

p, цитата 11,0,0,0,0 –>

В этом случае полное описание можно скачать здесь.

p, цитата 12,0,0,0,0 –>

Блок в салоне

Расположен в дальнем конце приборной панели со стороны водителя за крышкой.

p, цитата 13,0,0,0,0 –>

p, цитата 14,0,0,0,0 –>

Схема

p, цитата 15,0,0,0,0 –>

p, цитата 16,0,0,0,0 –>

Расшифровка

p, цитата 17,0,0,0,0 –>

F1 (20)	Цепи: дворник; реле обмотки обогрева стекла крышки багажника
F2 (5)	Цепи: питание на щиток приборов; К4 реле обмоток топливного насоса и катушек зажигания; к питанию ЭБУ системы управления двигателем от замка зажигания ;
F3 (10)	Цепи стоп-сигнала
F4 (10)	Цепи: указатели поворота; диагностический разъем системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационный блок
F5 (5)	Схема управления электромагнитной муфтой заднего редуктора
F6	Бронировать
F7	Бронировать
F8	Бронировать
F9 (10)	Схема лампы ближнего света левой оптической группы
F10 (10)	Цепь ближнего света правой фары
F11 (10)	Цепи: фары дальнего света левой оптической группы; индикатор дальнего света в панели приборов
F12 (10)	Схема лампы дальнего света правой оптической группы
F13 (30)	Цепи стеклоподъемников задней двери
F14 (30)	Цепи стеклоподъемника передней двери
F15 (10)	Цепь блока управления АБС
F16 (15)	Цепи обогрева сиденья водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: боковые лампы левой фары; лампы заднего левого габаритного света
F19 (10)	Цепи: боковые лампы правой фары; габаритные огни правого заднего фонаря; лампы освещения номерного знака; лампы бардачка; освещение приборной панели и органы управления на приборной панели, консоли и обшивке туннеля пола
F20 (7,5)	Цепь задних противотуманных фар
F21 (5)	Цепи нагревательных элементов наружных зеркал заднего вида
F22	Бронировать
F23	Бронировать
F24 (5)	Цепь управления гидроусилителем руля
F26 (5)	Цепь блока управления подушек безопасности
F27 (20)	Цепи: парктроник; лампы заднего хода; омыватель лобового стекла и стекло задней двери
F28 (15)	Цепи: потолочные светильники внутреннего освещения; лампа багажника; лампы освещения основного блока
F29 (15)	Цепи: прерывистый режим работы стеклоочистителей; переключатель указателей поворота; выключатель аварийной сигнализации; управление центральным замком; зуммер; диагностический разъем системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Противотуманная световая цепь
F32 (30)	Реле силовой цепи обогрева стекла двери багажника
F33	Бронировать
F34 (15)	Цепь электромагнитной муфты задней передачи
F35	Бронировать
F36 (30)	Реле К8 цепи питания вентилятора отопителя
F37 (5)	Цепи электропривода наружных зеркал заднего вида
F38 (15)	Прикуриватель Renault duster; питание основного блока воспроизведения звука от выключателя питания
F39 (10)	Реле электродвигателя отопления, кондиционирования и вентиляции

Отдельно под противоугонным устройством вдоль балки панели приборов может находиться реле дополнительного обогревателя салона (1067-1068), а под панелью приборов реле обогрева заднего стекла (235).

p, цитата 19,0,0,0,0 –>

Что означает — альтернативная и штатная магнитола Рено Дастер?

Ни производителям легковых автомобилей, ни компаниям, специализирующимся на выпуске авторадиоэлектроники для них нет никакой выгоды в том, чтобы устанавливать в стандартную машину современные мультимедийные системы или даже автомагнитолы с расширенным диапазоном функций и опций.

То есть за стандартную цену покупатель получает такой же стандартный авто- и аудиоприемник. В том случае, если пользователя не устраивает набор функций магнитолы, предложенный ему производителем в штатной комплектации, он всегда может за отдельные деньги купить альтернативную магнитолу со значительно увеличенным техническим функционалом или же приобрести подключаемое к проигрывателю дополнительное оборудование по отдельности.

Разработкой таких моделей автомагнитол занимаются как сами производители авто, так и не имеющие непосредственного к нему отношения фирмы.

Приобретая аппарат с маркировкой «сделано в Китае», не стоит пугаться. Почти все ведущие компании мира, за редким исключением, перенесли производство своей автотехники в Китай, где она благополучно создается с соблюдением всех технологических процессов и требований под контролем фирмы правообладателя бренда.

Все вышесказанное также относится и к альтернативным штатным магнитолам автомобиля Рено Дастер.

Как снять головное устройство Дастер?

Для этого вам понадобится ключ Торкс Т20 и небольшая пластмассовая монтажная лопатка. При отсутствии последней можно использовать тонкую плоскую отвёртку, но в этом случае есть риск поцарапать декоративные накладки.

1. Обесточьте Дастер, сняв минусовую клемму с аккумулятора.
2. Подсуньте монтажную лопатку под консольную накладку снизу.
3. Аккуратно высвободите накладку из фиксаторов.

(ссылка на источник фото)

• Таким же образом снимите верхнюю облицовку консоли.
• Той же лопаткой отожмите пластиковые фиксаторы со всех сторон декоративной вставки.
• Снимите вставку, предварительно отсоединив разъёмы с проводами. (ссылка на источник фото)

Открутите винты, которыми крепится магнитола Рено Дастер. (ссылка на источник фото)

Вытащите головное устройство, потянув его на себя.
Отсоедините фишки с проводами и антенный кабель на тыльной стороне аудиосистемы.

FAQ по штатной магнитоле Renault Duster

• Файлы
• Скачать: Загрузить (13 Мб) МБ
• Двигатель

Инструкция

Прошивки

Номер прошивки можно узнать нажав одновременно на клавиши «AST» и «5». Номер прошивки будет в правом верхнем углу дисплея.

Узнать код магнитолы

Как ввести код магнитолы

Вводим код повторными нажатиями клавиш от 1 до 4 (т.е. чтобы ввести код 2323, на клавишу «1» нужно нажать 2 раза, на клавишу «2» — три раза и так далее). После ввода подтверждаем правильность кода нажатием и удержанием кнопки «6».

Посадочные размеры штатной магнитолы Рено Дастер

Подключение телефона с помощью Bluetooth

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Источник

Easy Link

В более продвинутых комплектациях, начиная с Drive, в Рено Дастер устанавливают систему Easy Link, Та же самая, что монтируется в Аркане. Система имеет более расширенные возможности и полностью интегрируется с электроникой автомобиля.

Операционная система	Android Oreo (версия 8.1)
CPU	Allwinner T8 1.8 GHz Octa-core
Внутренний носитель	32 Gb
Объем оперативной памяти	2 Gb, Тип: DDR3

Если говорить о современных мерках, то технические характеристики головного устройства скромны. Оперативной памяти не хватает, чтобы обеспечить должного быстродействия. Вполне нормально, что Easy Link немного задумчиво отзывается на команды, подаваемого с сенсора.

Но еще более странным является тот факт, что в базовой системе отсутствует собственная навигация. Впрочем, ее можно заказать отдельно и внедрить, но делать это нужно еще до покупки автомобиля. Доработка штатной мультимедиа происходит в стенах завода-изготовителя.

Подборка кода на магнитолу.

Чтобы обезопасить автомобиль от грабителей, в качестве одной из превентивных мер используется специальный код радио на Рено Дастер. Единственное, что не учли производители — это то, что на данный момент довольно просто вычислить этот код. Сами автовладельцы могут столкнуться с проблемой поиска кода во время замены автомагнитолы на альтернативную, при длительном отключении аккумуляторной батареи или при смене прошивки стандартной магнитолы.

Узнать код можно несколькими способами. Для этого нужно:

1. Изучить инструкцию для аудио оборудования
2. Код магнитолы Рено Дастер установленной производителем можно посмотреть на наклейке, которая дублируется в техническом паспорте и перчаточном ящике. В дорестайлинговой модели она может быть расположена в багажном отсеке под ковриком.
3. При снятии можно осмотреть магнитолу. Он может быть нанесен на обратной стороне панели.
4. Если зажать на магнитоле одновременно кнопки 1 и 6, то через некоторое время на экране появятся необходимые цифры.

Прекод состоит из буквы и трех цифр. Устанавливается заводом изготовителем и присваивается устройству еще на этапе сборки.

Если необходимо узнать прекод для сенсорной магнитолы необходимо выбрать один из трех наиболее приемлемых вариантов:

1. Изучить технический паспорт прибора
2. Обратиться к официальному дилеру.
3. Узнать код самостоятельно через специальную программу — калькулятор.

Калькулятор кодов на Рено Дастер позволяет при помощи несложных манипуляций получить код шифрования, с помощью которого можно прошить магнитолу, изменить программу навигации, поменять разрешение монитора, перенастроить действие кнопок рулевого управления и многое другое. Для этого его нужно обязательно внести в память радио Рено Дастер.

Чтобы ввести код на радио необходимо воспользоваться кнопками от 1 до 4, которые соответствуют порядковым цифрам кода. Чтобы зафиксировать набранный код необходимо нажать и несколько секунд удерживать цифру 6.

Важно помнить, что при многократном неправильном введении кода устройство может заблокироваться на некоторое время

Подключение iPod на место магнитолы

Если возможности мультимедиа штатного оборудования не устраивают владельца, можно смонтировать планшет iPod вместо магнитолы. Ее сохраняют, поскольку для трансляции звука к колонкам нужен усилитель. Планшет устанавливают в самодельную рамку с направляющими пазами.

Если на кроссовере используется магнитола от альтернативного производителя, мультимедийный блок перегревается при температуре воздуха от +25°С. Причина ухудшенного теплоотвода – плохая вентиляция усилителя. Если автомагнитола оснащена инфракрасным пультом управления, воспользоваться функцией невозможно, поскольку корпус планшета закрывает приемник сигналов.

Функциональные возможности штатных моделей автомагнитол на Дастере

Штатная магнитола оборудована тюнером, принимающим волны в метровом, среднем и дециметровом диапазонах. На фронтальной панели предусмотрены кнопки для сохранения 6 частот радиостанций. Помимо проигрывателя дисков (с декодером файлов MP3), предусмотрены разъемы USB и AUX для коммутации внешних накопителей. Реализована поддержка режима громкой связи по мобильному телефону. При поступлении входящего вызова на дисплее отображается номер абонента.

В конструкции предусмотрен проигрыватель компакт-дисков с поддержкой формата MP3, имеется встроенный блок беспроводной связи Bluetooth для сопряжения с телефоном. Также предлагается система Media NAV Evolution с сенсорным цветным дисплеем и блоками навигации и беспроводной связи со смартфонами.

Параметры заводских магнитол

Основные характеристики оборудования:

• пиковая мощность – 40 Вт на канал;
• номинальная – 30 Вт;
• количество звуковых каналов – 4.

Магнитолы рассчитаны на использование громкоговорителей с катушками, имеющими сопротивление 4 Ом. Производитель допускает установку динамиков с уровнем 2 Ом, при этом параметры мощности увеличиваются в 2 раза. Магнитола подключается к бортовой сети постоянного тока напряжением 12 В, положительный провод проходит через контактную группу замка зажигания.

В цепи питания предусмотрен предохранитель номиналом 10 А, обеспечивающий защиту электроники от перегрузок или коротких замыканий.

Рекомендации

• запишите карандашом сгенерированный правильный код на задней панели автомагнитолы, в своей записной книжке, телефоне;
• перед проведением работ пролистайте сервисную книжку, возможно, предыдущий владелец уже вписал в нее PIN-код разблокировки магнитолы;
• старайтесь держать аккумуляторную батарею заряженной даже во время длительной стоянки автомобиля в зимнее время.

Для тех автовладельцев, у кого установлена сигнализация Старлайн А93, инструкция по эксплуатации позволяет знать и использовать все функциональные возможности данного охранного комплекса автомобиля. В некоторых случаях, особенно перед покупкой полезно проверять автомобиль по гос. номеру или VIN-коду.

Видео — как узнать и ввести код магнитолы Рено Дастер:

Может заинтересовать:

В Рено Дастер не очень надежные мозги. Обычно после того, как скинешь клеммы, глючит не только магнитола, а все подряд. Себе не взял бы.

А мне карточку с этим кодом магнитолы выдали при покупке авто у дилера. Лежит она просто в бардачке и все. Зачем себе жизнь усложнять?

Повезло, что выдали! мне видимо дилер забыл выдать, а ехать за 200 км тоже желания не было, так что единственный верный способ — это способ описанный в статье ))

живу в Питере, и решить проблему с PIN оказалось достаточно легко, т.к. официалы на каждом шагу, НО! оказалось, чтобы получить код, за это нужно заплатить. немного, конечно, 500 руб, но сам факт!

Помогу определить код магнитолы. Стучаться сюда — https://vk.com/fordkode

Вообще с кодом не парился. Ездили без радио. Примерно через 2 или 3 недели (не знал, что надо точно срок засеч) магнитолла сама заработала. Сама себе этот код ввела и теперь больше его не спрашивает. Даже после отключения аккумулятора радио само включактся всегда и код не просит. А то ведь и на помойку можно загреметь…..

Буквально несколько месяцев назад отец купил подержанный Дастер и столкнулись с такой проблемой, когда сняли подзарядить аккумулятор. Пришли, поставили его, а хоп магнитола не работает. Стандартные 0000 и 1111 как на телевизорах, конечно же не сработали.

Далее решили позвонить в сервис и я вам хочу сказать, что тут ну вообще все непросто. Почему нельзя просто подъехать и сразу же чтобы ввели код, я не знаю. Нам предложили подождать пару недель после запроса и это категорически не устраивало.

Начал искать по интернету. Сначала была сага с тем, чтобы найти этот pre code. Для этого пришлось разбирать и вытаскивать магнитолу, и да, на ней с обратной стороны он есть.

Далее сразу скажу, когда начинаешь генерировать через разные сервисы, коды генерируются почему-то тоже разные и я генерировал чуть по другим ссылкам что здесь и у меня не сработал ни один код вообще. Ушло у меня на эту интересную процедуру наверное пару дней. В том числе читал различные форумы.

Получилось разблокировать только через приложение в смартфоне, там код был правильный. Ну и ввести его в магнитолу, тоже задача вообще не из легких.

Если столкнетесь с этой проблемой, думаю тут достаточно ссылок и сможете сразу же починить. У нас получилось.

Сталкивался с такой проблемой. Не скажу, что обрадовался её решением. Машина на гарантии, поэтому сразу погнал к дилеру. Думал крякнула совсем. Оставил на полдня. Не знаю, чем они там занимались, но ничего не сделали и сказали, что придётся подъехать ещё раз. Перезвонили через полторы недели. Подъехал, сделали. Но самый прикол — случай не гарантийный.Содрали денег.

Да этот PIN-код для того, чтобы не воровали магнитолы, а вообще, обычно по умолчанию стоит код четыре нуля и это должно быть написано в инструкции по эксплуатации. Так что, сначала надо этот вариант попробовать.

Сталкивался с такой проблемой. У дружка случилась такая беда. Зачем он снимал аккумулятор не знаю, только после того, как установил на место, магнитола не «завелась». Машину брал новую, поэтому позвонил в салон, спросил, что делать. Ему предложили приехать, а это больше 200 км. На вопрос, можно ли самому разблокировать, ответили, требуется специальное оборудование. При встрече зашел разговор, я предложил поискать разгадку в сети. Нашли инструкцию, как описано выше. Вытащили, нашли на этикетке этот пре-код. А там уже было делом техники. Всё заработало. Самое главное, о чём хочу написать — техники с дилерского центра тупо выманивают деньги за простейшую процедуру. Это выяснилось, когда дружок по делам был городе и заехал к ним. Они сами в этом признались.

Рено Дастер: генератор кода радио и магнитолы

Скачать официальную программу на сайте производителя без регистрации не получится. Для этого опытные водители рекомендуют найти прогу Renault PRE-CODE CALCULATOR или внести данные в форму ниже.

Сгенерировать код разблокировки: PRE код имеет вид f131 (ЛАТИНСКАЯ буква и 3 цифры ) Иногда генератор выдает 3 или 2 цифры, вместо 4-х. Добавьте к этому числу в начале 0(340=0340 или 23=0023)

Если же пользователь желает получить пароль другим образом, придется воспользоваться специальным программатором. Устройства имеются в свободном доступе только у официальных дилеров, где имеются гарантийные мастерские. Также можно подобрать устройство в одном из специализированных магазинов. Здесь есть важный недостаток – не оригинальные устройства могут работать с перебоями или выдавать неправильные пароли, что значительно затрудняет их использование.

Как разблокировать магнитолу Рено Дастер

Для декодирования головного аудиоустройства необходимо ввести и подтвердить 4-значный цифровой пароль.

Существует несколько методов определения и расшифровки кода, окончательный выбор алгоритма зависит от ситуации и пожеланий владельца.

Как узнать код

Код магнитолы Рено Дастер вы можете узнать из гарантийного талона, поставляемого с автомобилем. Информация находится на листе 4. Справа от поля для ввода номера VIN находится окно, в котором написан 4-значный цифровой пароль. Код вина и кодовый номер вводятся при предпродажной подготовке автомобиля.

Если код магнитолы не прописан в документации, он утерян или основной блок был заменен по гарантии или самим владельцем, вам нужно будет найти информацию самостоятельно. Чтобы определить пароль, вам нужно вынуть считыватель из автомобиля, так как вам нужно прочитать специальный предварительный код, напечатанный на этикетке производителя. Этикетка приклеена к магнитоле сбоку.

Элементы прикрыты декоративной рамкой в ​​центральной части панели приборов, которую можно снять с помощью монтажной ножки. Вначале отделяется нижняя часть элемента, затем движением вверх открываются остальные защелки. Необходимо отделить проводку от рамки, идущую к кнопкам сигнализации и замку центрального замка.

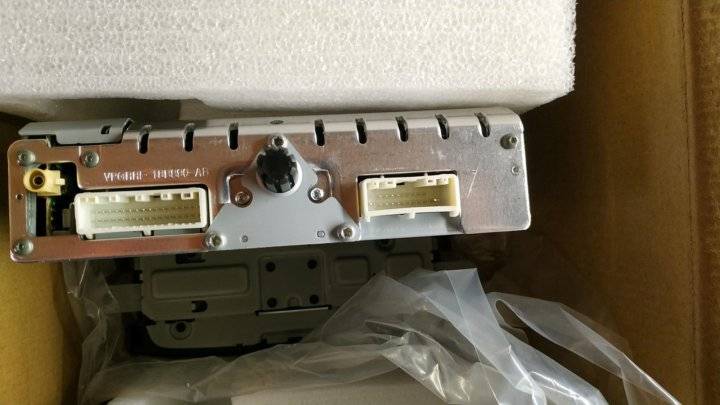

Сверху на корпусе магнитолы находится бумажная наклейка с описанием параметров и штрих-кодом, под которым находится буквенно-цифровой номер. Пользователь должен записать последние 4 символа, которые затем вводятся в интерактивный калькулятор, который вычисляет кодовое число.

Другой способ определить предварительный код – нажать вместе кнопки 1 и 6, расположенные на передней панели устройства. Клавиши нажимаются в течение 5 секунд, после чего желаемое значение появляется на дисплее. Следует учитывать, что подобные манипуляции достаются далеко не всем владельцам Дастера, так как это зависит от версии программного обеспечения и даты выпуска плеера. Алгоритм работает только на ранних серийных машинах, позже производитель отказался от его использования.

Что делать если шифра не нашлось

Если пользователю не удалось определить код разблокировки магнитолы, рекомендуется обратиться к дилеру. Официальный представитель спрашивает производителя авто. Через несколько недель приходит ответ, который сообщается владельцу.

Недостатком данной методики является длительное время ожидания, а также необходимость поездки к продавцу для выполнения соответствующего запроса. Поскольку для этого требуется заполнение ряда документов, представители неохотно участвуют в процедуре.

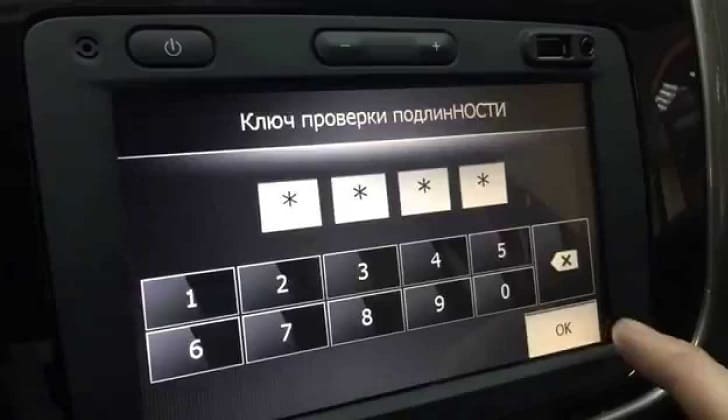

Как ввести код

После определения значения пароля пользователь переходит к вводу радиокода. Перед вводом радиокода необходимо включить зажигание.

Вам нужно знать, как набирать номер, как вводить радиокод. Чтобы правильно ввести необходимые числа, нужно следовать алгоритму:

1. Последовательно нажмите кнопку 1. Количество действий равно значению первой цифры пароля.
2. Аналогично запрограммируйте остальные 3 поля. В этом случае текущее значение отображается на дисплее радиоприемника.
3. После ввода последней цифры нажмите и удерживайте кнопку 6.

После разблокировки оборудования начнется автоматическая передача первой радиостанции в памяти. Затем пользователь настраивает оборудование и продолжает нормально работать.

Renault Duster – относится к классу кроссоверов. Впервые он был представлен на европейском рынке в 2009 году. Поставлялся на рынки России и стран СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. За это время машина прошла рестайлинг. Мы представляем описание блоков предохранителей и реле Рено Дастер в двух основных версиях (до и рестайлинг). Покажем блок-схемы, назначение их элементов, отметим предохранитель, отвечающий за прикуриватель.

p, цитата 1,0,0,0,0 –>

p, цитата 2,0,0,0,0 –>

Расположение блоков с предохранителями и реле в Рено Дастер:

п, цитата 4,0,0,0,0 –>

1. С левой стороны в конце комбинации приборов.
2. В моторном отсеке, сразу за аккумулятором.

p, цитата 5,0,0,0,0 –>
