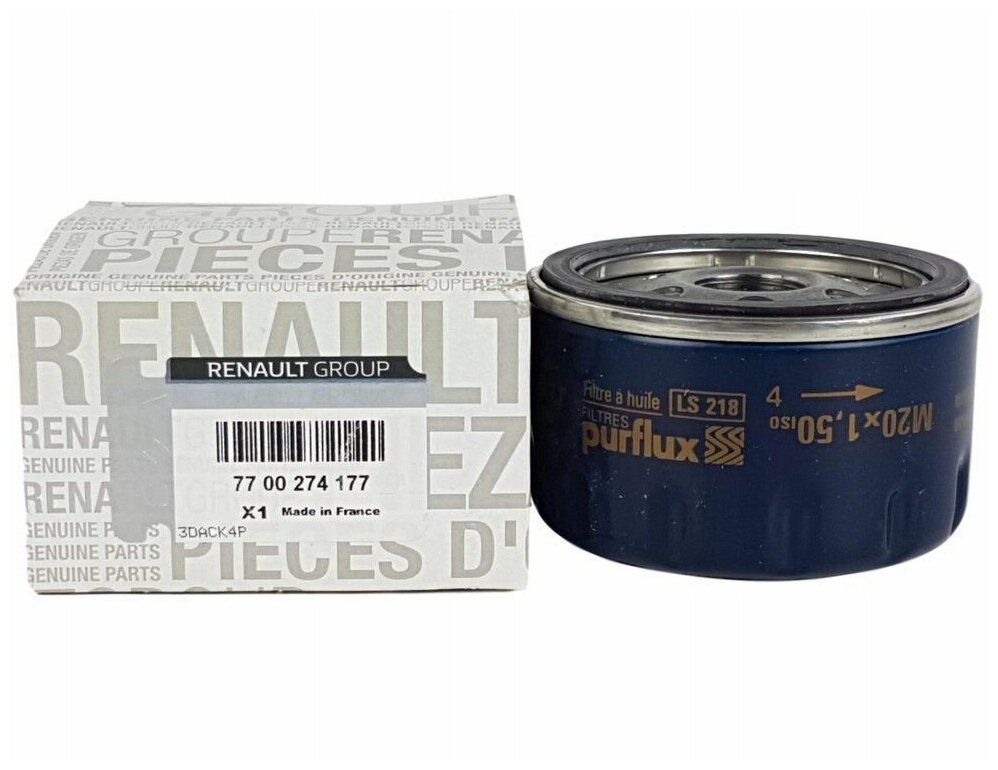

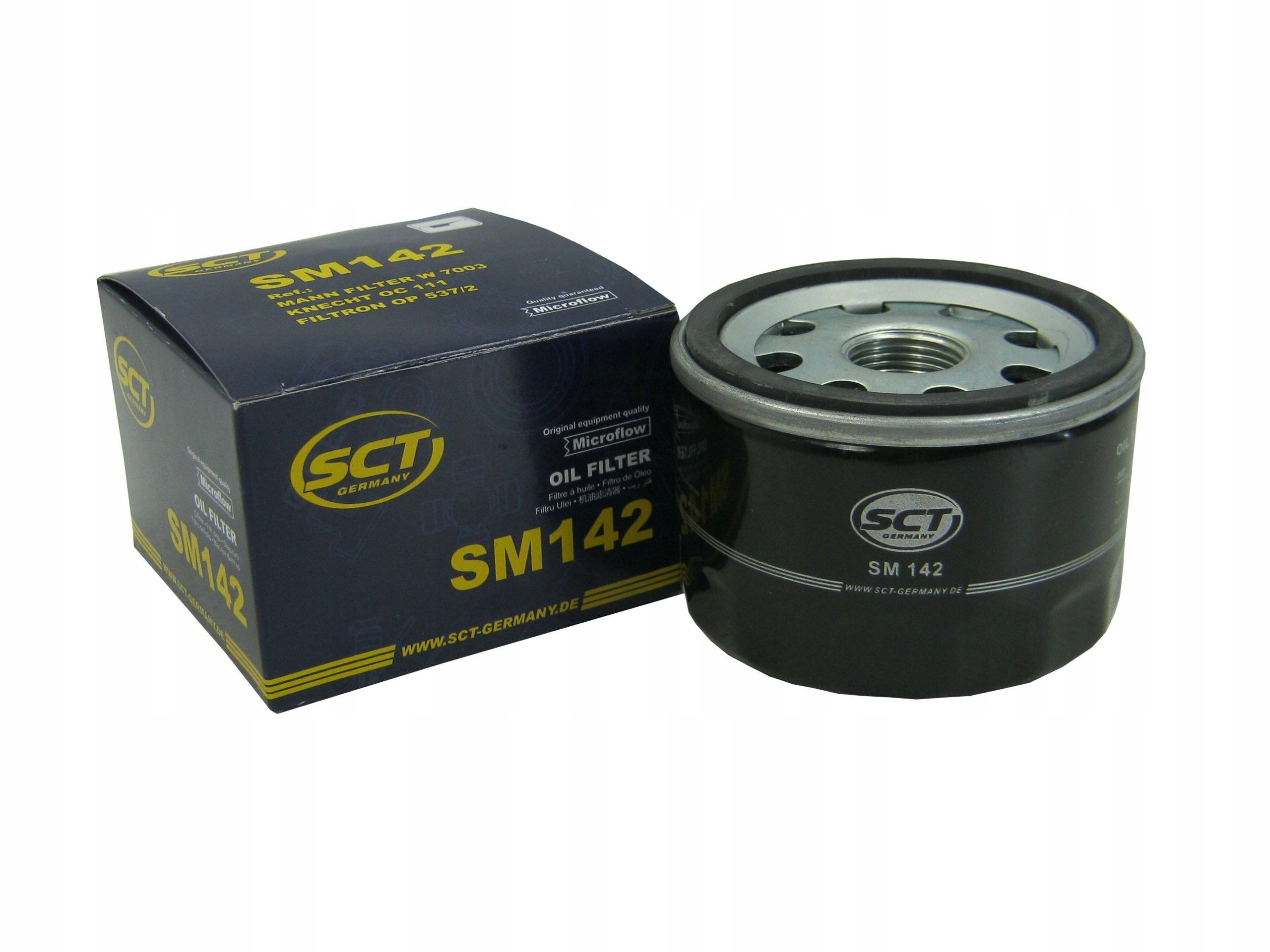

Порядок демонтажа и монтажа масляного фильтра двигателей K4M 1.6 и F4R 2.0 для замены
Для установки нового фильтра (фильтрующего элемента) необходимо смазать тонким слоем моторного масла уплотнительное кольцо фильтра и завернуть фильтр рукой до прилегания с посадочным местом. Берём приспособление для съёма фильтра или кожаный ремень и закручиваем для надёжной герметизации ещё на 2/3 оборота.
Заливается моторное масло в маслозаливную горловину двигателя, для движка F4R — 5,4 л, а в движок К4М — 4,8 л. Устанавливаем крышку маслозаливной горловины на штатное место. Производим пуск двигателя на пару минут. Убедившись, что погасла лампа сигнализатора недостаточного (аварийного) давления масла в моторе и масло из-под сливной пробки и масляного фильтра не подтекает. После этого двигатель глушится. Ждём 5 минут для стекания масла и замеряем уровень щупом, если он низкий доливаем его до нормы. Если течи имеются производим подтяжку масляного фильтра и сливной пробки.
Если на автомобиле имеется система предупреждения о необходимости замены масла в двигателе, то после каждых 15000 км пробега будет загораться соответствующая лампа сигнализатора на панели приборов. Для отключения его после замены масла проводится инициализация системы (обнуление), а именно, включаем зажигание и в течение 10 секунд, нажав на педаль подачи топлива и не отпуская ее, 3 раза нажимаем до упора педаль тормоза. Сделав это сигнализатор погаснет, в противном случае повторяем инициализацию снова.
При замене масла до загорания лампы сигнализатора, также необходимо выполнить инициализация системы, не сделав это сигнализатор сработает, как только подойдут очередные 15 тыс. км. При этом лампа сигнализатора загорится на 5 сек.
Технические параметры
Изготовитель разработал четкие рекомендации относительно того, какое смазочное вещество и сколько необходимо заливать в силовой агрегат каждой конкретной модели. Существуют общие показатели, по которым определяются класс применяемых масел и их количество.
Среднеевропейские климатические условия эксплуатации автомобиля допускают употребление смазочных веществ, вязкость которых маркируется показателями 15W40 либо 10W40. Если же машина используется при длительных периодах низких или высоких температур, то лучше заливать в мотор другую смазку.
Руководство пользователя позволяет узнать, какое количество моторной жидкости понадобится для замены. Как правило, предлагается объем не менее 4,8 л. Однако опытные пользователи утверждают, что для замены вполне хватает 4 л смазки.
Что надо сделать, чтобы заменить масло и масляный фильтр в двигателях K4M 1.6 и F4R 2.0?
Для удобства выполнения работ автомобиль необходимо установить на смотровую яму или эстакаду. Силовой агрегат должен быть чистым, в том числе и снизу. Двигатель должен быть прогретым, что придаст маслу хорошую текучесть при сливе. Масляный фильтр расположен за защитой топливной рампы, поэтому, для доступности её требуется снять.
Таблица масел в двигателях Рено K4M 1.6 и F4R 2.0
Место заправки или смазки
Количество, в литрах
Наименование моторных масел
Система смазки бензиновых двигателей K4M 1,6 / F4R 2,0
масла с классом качества API: SL; SM и уровнем вязкости SAE: 5W30; 5W40; 5W50; 0W30; 0W40 (производитель и марки могут быть разными, на заводе изготовителе заливается Elf Excellium 5W40).
- Демонтируем защиту топливной рампы, для чего:
Порядок выполнения замены масла и масляного фильтра демонстрируем на двигателе F4R 2,0.
берём головку «на 13» с удлинителем, вставляем её поочерёдно в технологические каналы и отворачиваем пару гаек на шпильках. После отворачивания гайки необходимо вытащить.

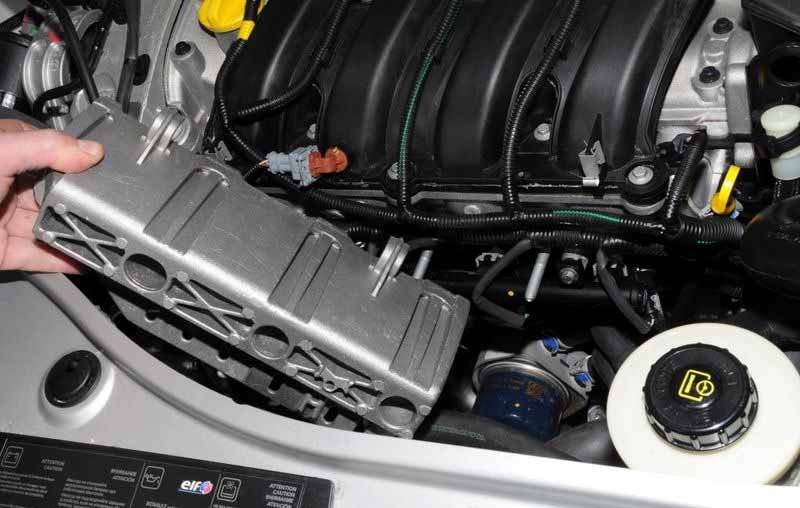

Берём двумя руками защиту рампы и двигаем её вперед до снятия со шпилек. Достаём защиту из отсека двигателя.
Так выглядит снятая защита топливной рампы.
На двигателе К4М 1,6 демонтаж защиты, замена масла и фильтра выполняется также.
2. Выполняем подготовительные операции для слива старого моторного масла:
- Со смотровой ямы удаляем (протираем) грязь (пыль) с защиты силового агрегата и поддона картера двигателя вокруг пробки слива масла.
- Берём четырёхгранник «на 8» и с его помощью откручиваем слегка пробку для последующего отворачивания её рукой для слива масла…
- Под картер мотора помещаем ёмкость объёмом не менее 6 литров для F4R и 5 литров для К4М для слива старого отработанного масла. Отворачиваем до конца пробку с шайбой и масло сольётся в ёмкость.
Работы проводите с осторожностью — масло горячее!
Промываем пробку и стальную шайбу в нефрасе или уайт-спирите и делаем их осмотр. На шайбе не должно быть повреждений поверхности привулканизированной тонкой резины, иначе будет подтекать масло. В том случае если резина на шайбе повреждена и у вас нет новой, то допускается её заменять медной шайбой с внутренним ∅ 18 мм.
Продолжительность слива масла должна быть не менее 10 мин. По окончанию производим установку сливной пробки в сборе с кольцом и её затяжку. Берём ветошь и удаляем масло на картере двигателя и защите силового блока с обезжириванием нефрасом или уайт-спиритом.
Краткое описание
Двигатель Renault K4M 1.6 16V применяется для установки на автомобили Рено Логан 1.6, Рено Сандеро 1.6, Рено Меган 2 и 3, Рено Лагуна, Рено Сценик. Особенности. Основное отличие двигателя Renault K4M от K7J и K7M это головка блока цилиндров с двумя распределительными валами для впускных и выпускных клапанов (ГБЦ 16V). Блок цилиндров, коленчатый вал, маховик К4М и К7М идентичны. Двигатель выпускается с регулятором фаз (115 л.с.) и без него (102 л.с.). В отличие от восьмиклапанных двигателей К4М работает тише (в том числе из-за наличия гидрокомпенсаторов), эластичнее, он мощнее и экономичнее. Ресурс двигателя по-прежнему высок – 350-450 тыс. км. Стоит уделять больше внимания заливаемому топливу, из-за некачественного бензина плавают обороты на холостых оборотах, возникают провалы на ходу.
Обслуживание
Замена маслав двигателе Renault K4М 1.6 16V. Замену масла на Рено Логан, Сандеро, Меган, Дастер с двигателем Renault K4М 1.6 необходимо раз в 15000. км или год эксплуатации. Какое масло лить в двигатель: тип 5W-40, 5W-30, с завода в двигатель льют масло Elf Excellium 5W40. Сколько масла лить в двигатель: с заменой фильтрующего элемента – 4,8 литра масла; без замены фильтра – 4,5 л. Замена ремня ГРМ осуществляется раз в 60 тыс. км вместе с роликам натяжителем. При обрыве ремня клапана загнет и выльется в дорогостоящий ремонт. Воздушный фильтр подлежит замене раз в 30 тыс. км пробега или 2 года эксплуатации. В условиях повышенной запыленности рекомендуется производить замену воздушного фильтра чаще. Замена свечей. Оригинальные свечи зажигания носят каталожный номер 7700500155, либо EYQUEM RFC58LZ2E или SAGEM RFN58LZ, а также CHAMPION RC87YCL. Когда менять свечи зажигания – каждые 30 тыс. км пробега.
Характеристики двигателя Renault K4M 1.6 16V Логан, Сандеро, Меган, Альмера
| Параметр | Значение |
|---|---|
| Конфигурация | L |
| Число цилиндров | 4 |
| Объем, л | 1,598 |
| Диаметр цилиндра, мм | 79,5 |
| Ход поршня, мм | 80,5 |
| Степень сжатия | 9,8 |
| Число клапанов на цилиндр | 4 (2-впуск; 2-выпуск) |
| Газораспределительный механизм | DOHC |
| Порядок работы цилиндров | 1-3-4-2 |
| Номинальная мощность двигателя / при частоте вращения коленчатого вала | 77 кВт – (105 л.с.) / 5750 об/мин |
| Максимальный крутящий момент / при частоте вращения коленчатого вала | 145 Н•м / 3750 об/мин |
| Система питания | распределенный впрыск топлива MPI |
| Рекомендованное минимальное октановое число бензина | 92 |
| Экологические нормы | Евро 4 |
| Вес, кг | – |
Каковы нюансы выбора жидкости?
Смазки, применяемые в моторах Рено Меган 2, в обязательном порядке должны попадать под регламент классификаторов по следующим критериям:
- эксплуатационные качества (API);
- вязкость (SAE).
Согласно категории AP в моторы Рено Меган 2 первой генерации (год выпуска – до 2003) следует заливать только масла, имеющие на упаковке маркировку SL, а в агрегаты второго поколения (с 2004 года) – SM или SN.
Если требуется замена масла, то для этих целей рекомендуется выбирать именно масла, обозначаемые как SM и SN. Такие масла наделены более сбалансированными смазывающими и отмывающими свойствами и позволяют двигателю выдавать оптимальные эксплуатационные характеристики.
Смазки для моторов Рено Меган 2 следует подбирать по основному критерию, в роли которого служит пробег автомобиля:
- если это новый мотор или с пробегом менее 20% от определенной величины (300 000 км, составляющей 100%) – следует заливать смазку, чьи параметры соответствуют требованиям SAE 5W30 или 10W30 (круглый год);
- когда пробегом достигнута отметка в 25-75% (составляет 75 000 — 225 000 км) — применяем смазку по классификации SAE:
- 10W40 или 15W40 в летнее время;
- 5W30 или 10W30 в холодный период (зимой).
- при солидном пробеге (75% или свыше 225 000 км) рекомендовано заливать жидкость по SAE:
- 15W40 и 20W40 для лета;
- SAE 5W40 и SAE 10W40 на зиму.
Как альтернативный вариант можно применить всесезонную смазку (SAE 5W40), если пробег Рено Меган 2 не превышает 50 тыс. км. Ввиду минимальной разницы по вязкости, вреда мотору причинено не будет.
Компанией Renault в настоятельном порядке рекомендуется использовать масла фирмы ELF. Этот вариант характеризуется оптимальным соотношением качественных характеристик с ценовым параметром
Также следует не обойти вниманием таких производителей, как:
Когда осуществляется замена масла, не рекомендуется прибегать к приобретению продуктов от неизвестных производителей, даже не взирая на уговоры менеджеров о пока неизвестных вам мнимых расхваливаемых параметрах непонятной жидкости. Не забывайте про то, сколько масла заливать в двигатель. Если уже приходиться приобретать недорогое масло, то следует склоняться к брендам, которые витают на слуху у обширной армии владельцев Renault Megane 2. В их числе:
- Лукойл;
- Газпромнефть;
- Mobil и пр.
На периодичность, замены масла оказывают влияние несколько факторов, касающиеся:
- условий и режимов эксплуатации;
- манеры езды;
- процессов естественного старения жидкости с потерей кондиционных свойств.
Как контролировать уровень?
Уже при первом извлечении щупа возможно оценить сколько масла заливать в двигатель, а также качество масла по внешнему признаку. Если цвет золотистый и прозрачный, то причины волноваться отсутствуют. В случае присутствия темного оттенка и непрозрачной текстуры жидкость следует заменить в скорейшем порядке.
Если масло совершенно черное и непрозрачное – срочно требуется замена масла.
Во избежание серьезных проблем с вашим Renault Megane 2 уделяйте обслуживанию достойное внимание, своевременно выполняя все требуемые процедуры, в том числе зная, сколько масла заливать в двигатель. Это позволит избежать значительных финансовых вложений
