Замена рычага передней подвески Рено Логан

Причины износа

Таким образом, причинами износа шаровой являются:

1. Износ по естественным причинам. Раньше времени повреждаются детали, изготовленные не по всем правилам технологии. Стоят они значительно дешевле оригинальных запчастей, поэтому активно скупаются владельцами машин. Однако примерно через 70-100 тыс. км пробега эти шаровые изнашиваются. Если на элемент оказывают влияние дополнительные факторы (отсутствие ухода, частая езда по грязи, постоянные высокие скорости, резкие перепады температур), то ресурс снижается еще больше.
2. Пыльник. Его называют также защитником, подразумевая основную функцию — не допускать попадания грязи, песка и влаги. Владельцу машины надо время от времени осматривать элемент, ведь если он порвется, то вызовет обязательное повреждение шарнира. Порванные пыльники следует срочно заменять, нанося на новый расходник специальную смазку.
3. Повышенная нагрузка. Сильно нагружает шаровую опору агрессивная и быстрая езда. У нас в России таких дорог, где можно разгоняться до 150-200 км/ч, очень мало, поэтому ездить надо крайне аккуратно. Если колесо попадет в яму, то это вызовет поломку шаровой, так как она первой берет удар на себя. Также это происходит, когда водитель перевозит на автомобиле большой по весу груз или берет на буксир другую машину, которая по массе не соответствует допустимым нормам.
4. Засыхание смазки. Внутри шаровой опоры всегда должна быть смазка. Она может исчезать по причине высыхания или испарения, что происходит из‐за повреждения пыльника. Нужно регулярно добавлять литол с помощью шприца или специального инструмента.

Чтобы избежать ранних поломок шаровой, не скупитесь на покупку оригинальной, качественной опоры. Китайские аналоги по низкой цене лучше вообще не рассматривать — служат они не более 20–30 тыс. км пробега авто.

Один из способов, как определить что шаровая вышла из строя, подразумевает осмотр пыльника.

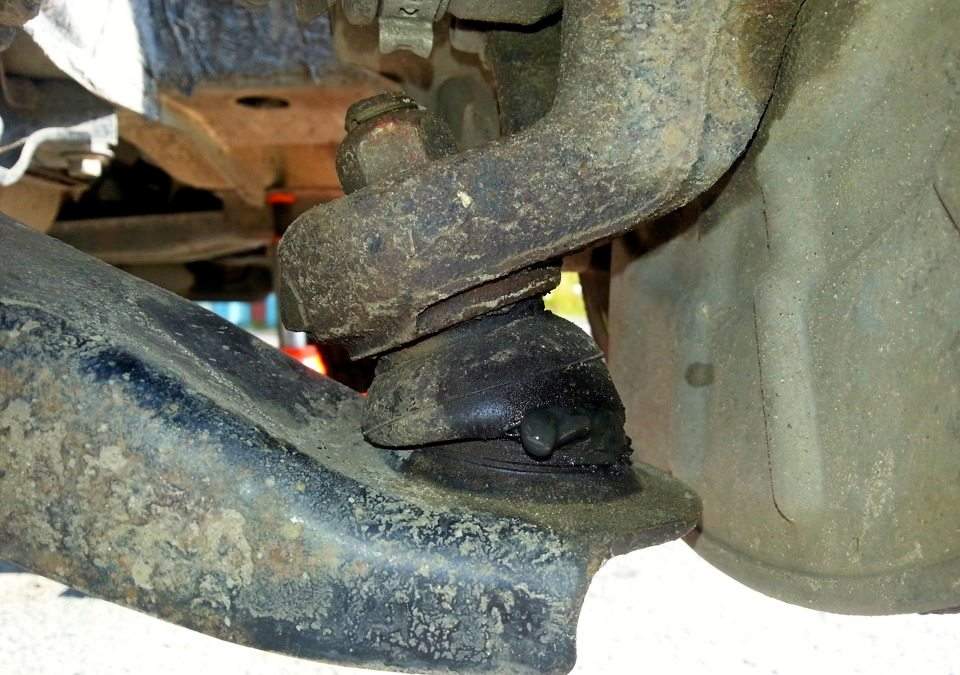

Порванный пыльник шаровой опоры

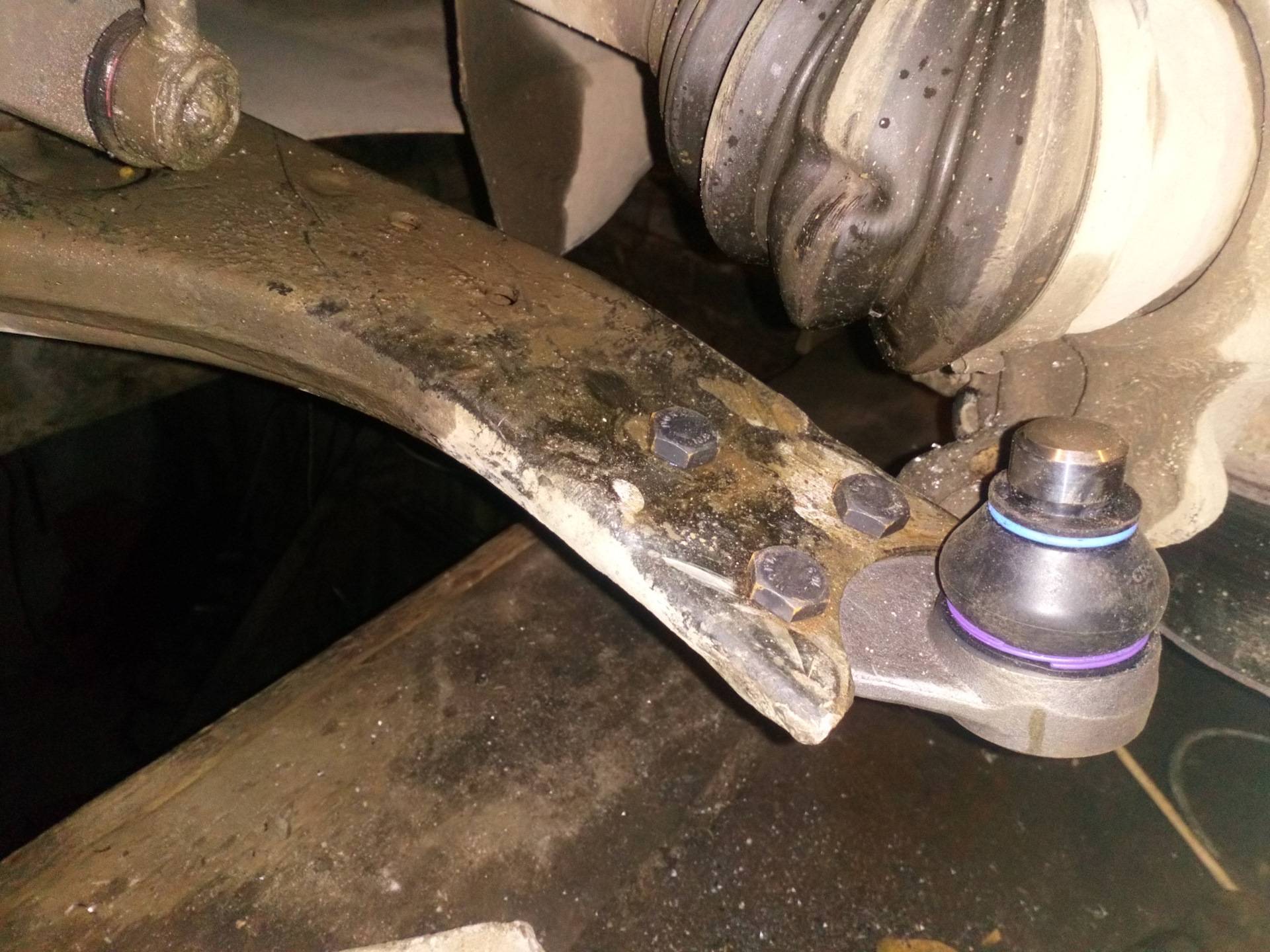

Нижний рычаг передней подвески

Нюансы замены

• Главный недостаток замены шаровой опоры отдельно от рычага — это вероятность того, что она может «выскочить» из своего посадочного места. В таком случае рулевое колесо поворачивается на 30–40 градусов в сторону и шаровая гарантированно выходит из строя (по крайней мере пыльник). Если это произошло, то в большинстве случаев требуется замена всего рычага. Некоторые слесари «стягивают» опору к рычагу точечной сваркой в нескольких местах. При таком способе высока вероятность повредить пыльник (прогорит), и гарантии от «вылета» никто не даст. «Аналоги» со стопорным кольцом предотвратят возможное выпадение.
• На Рено Логан рычаги поставляются вместе с двумя сайлентблоками. Если на вашем автомобиле они повреждены, то проще и дешевле купить деталь в сборе, поскольку разница в стоимости шаровой и сайлентблоков отдельно будет несущественной. Особенно если учесть, что сайлентблоки также необходимо выпрессовывать.
• Если вы поменяли шаровую опору со снятием всего рычага или поменяли его в сборе, то обязательно нужно сделать «развал-схождение» подвески.

Процедура замены шаровой опоры на Renault Logan довольно проста. При желании с этим сможет справиться даже начинающий автолюбитель. Хотя для более аккуратной работы может понадобиться пресс. А вот с точки зрения безопасности на дороге лучше поменять весь рычаг в сборе.

Проверка новой опоры

Брак автомобильных запчастей не является редкостью, особенно в случаях, когда приобретаются детали по минимально возможной стоимости. Визуальный осмотр позволит минимизировать возможные временные затраты, когда только что установленную шаровую опору приходится снова менять из-за технической неисправности.

В первую очередь, следует внимательно осмотреть пыльник шаровой. Если будут обнаружены даже незначительные повреждения элемента, то следует заменить резиновую деталь, при условии, что шарнир находится в исправном состоянии.

Бракованную запасную часть можно определить по произвольно отклоняющемуся пальцу шаровой, при переворачивании детали. Также должен отсутствовать люфт при перемещении подвижной части шарнира.

Замена передних рычагов Рено Логан

Специалисты сообщают, что замена передних рычагов Renault Logan первого и второго поколения идентична. Поэтому, первое, что нужно сделать, — подготовить ключи таких размеров:

• на 18;
• на 16;
• на 13;

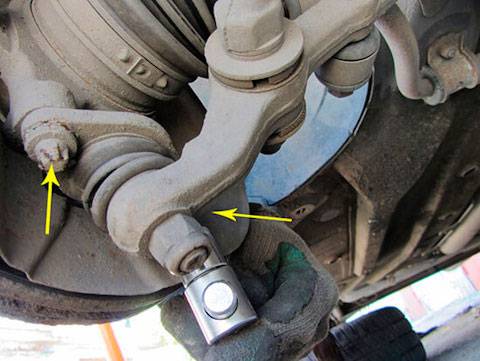

Описание замены рычага передней подвески: закрепите Logan стояночным тормозом и поставьте «башмаки» под каждое колесо, чтобы машина не откатывалась назад, сорвите болты установки колеса. Ослаблять/затягивать болты крепежа диска нужно на стоящем Рено Логан.

1. Открутить гайку нижнего крепежа и болт верхнего крепления соединительной растяжки. Демонтировать растяжку.

Опустить Рено Логан на поверхность, 3 раза качнуть его. В конце нужно хорошо затянуть гайки болта установки резинометаллического шарнира рычага переднего к подрамнику (105 Н.м), БТ крепежа соединительной тяги (21 Н.м), далее, гайку для крепежа, гайку стяжного БТ соединения клеммы ПВК с опорой (62 Н.м).

В скобках указаны значения момента затяжки (Н.м).

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

• Приподнять автомобиль до удобной высоты.
• Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
• Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

• Вывесить на домкрате передок автомобиля.
• Взять колесо руками в верхней и нижней точках.
• Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

• Вывесить передок автомобиля на домкрате.
• Взять колесо в верхней и нижней точке.
• Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

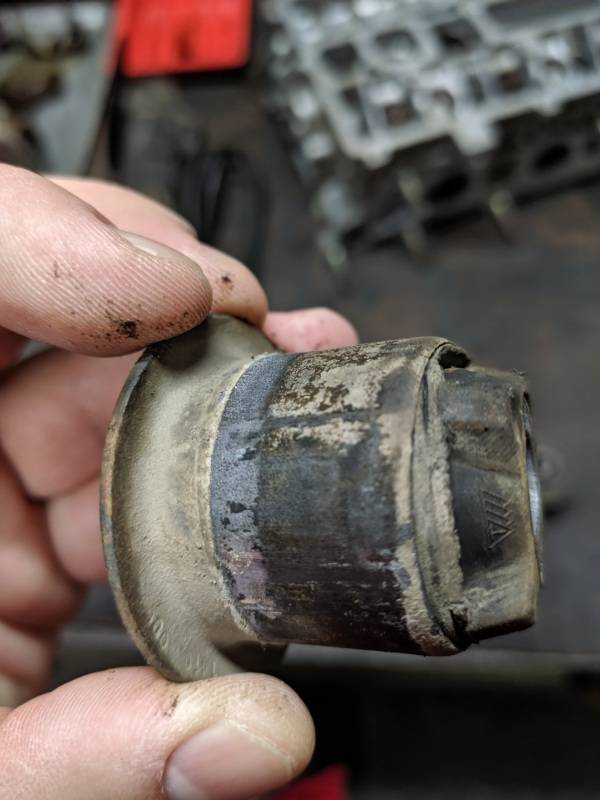

Признаки износа сайлентблоков

При езде по бездорожью и по неровному дорожному полотну одной из первых страдает подвеска автомобиля, что, в свою очередь, сказывается на работоспособности сайлентблоков передних рычагов. Поэтому на Логане рекомендуется проводить профилактический осмотр и диагностику неисправностей данного узла раз в 50 тыс. км, что позволит провести своевременную замену деталей. Не стоит игнорировать такие проверки, чтобы не подвергать себя и своих пассажиров опасности.

Об износе резинометаллического шарнира Рено Логан свидетельствуют такие проявления:

• При езде по прямой дороге приходится подруливать, поскольку автомобиль уводит;
• Ускоренный износ боковых поверхностей покрышек;
• Динамическая стабилизация при торможении нарушена;
• Кузов вибрирует при езде;
• При внешнем осмотре видны повреждения корпуса шарнира;
• Во время езды скрипит подвеска;
• В работе подвески чувствуется жесткость.

Возникновение одного из данных симптомов или их комбинации указывают на то, что сайлентблок Renault Logan работает неисправно, а значит, дальнейшая эксплуатация машины угрожает здоровью и жизни всех находящихся в автомобиле.

Восстановление шаровой опоры

При изобилии бюджетных шаровых опор на рынке многим автомобилистам проще купить новую деталь и заменить вышедшие из строя. В условиях плохих дорог шаровая служит приблизительно на протяжении 30 000 километров, поэтому многие относят данную деталь в разряд расходников.

Тем не менее, при желании шаровая опора подлежит восстановлению. В основном в ней изнашивается только вкладыш и пыльник, а металлические элементы остаются нетронутыми. За исключением тех ситуаций, когда водитель долгое время игнорирует стук в подвеске.

Процедура восстановления шаровой следующая:

• Снимается вышедшая из строя деталь.
• Разбирается опора (касается разборных деталей) – разжимаются кольца на пыльнике, он снимается, вынимается палец, меняется смазка и вкладыш. Не использовать графитную смазку.
• Если деталь нельзя разобрать, то в нижней части высверливается большое отверстие и в нем делается резьба. Через это отверстие вынимается вкладыш, тем же способом вставляется новый вкладыш, набивается смазка и закручивается отверстие заранее подготовленной металлической заглушкой.

Гораздо сложнее восстанавливать опоры, которые не снимаются с рычагов. В таком случае процедура проблематичная, поэтому легче купить новую деталь. Чтобы восстановить такую шаровую, нужно особенное оборудование и фторопласт (полимер, который после нагрева до 200 градусов закачивается в деталь через высверленное отверстие).

Что такое шаровая опора

Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.

Вот из чего состоит шаровая:

• железный стержень или палец;
• поворотный кулак;
• прижимная шайба или шплинт;
• пыльник;
• полимерная чашка;
• завальцовка;
• цилиндрический корпус.

Конструкция несложная, но узел является одним из важнейших частей ходовой автомобиля.

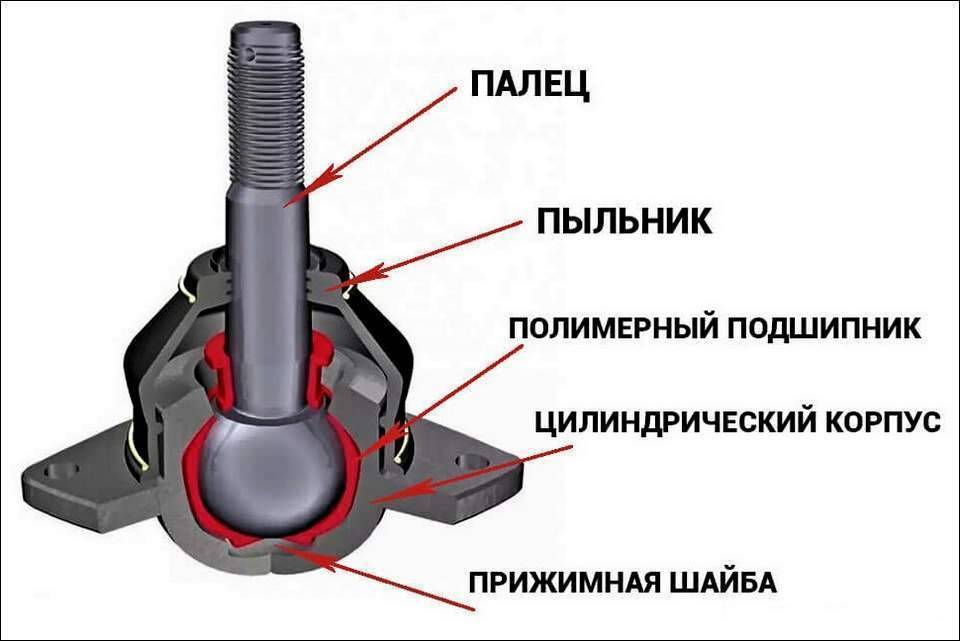

Устройство шаровой опоры

Устройство передней подвески в Логане

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику.

Запись №43. Замена рычагов передней подвески.

Приветствую вас! Давненько уже начали издаваться звуки в передней подвеске, сразу подозрения пали на шаровые. После визита на диагностику это подтвердилось, плюс ещё был выявлен порванный пыльник-отбойник переднего правого амортизатора.

Я был удивлен, что шаровые рекомендуется менять вместе с рычагами, можно конечно поменять и отдельно, но рекомендуется именно в сборе. Ну что ж, делать так делать, закуплены следующие детали:— рычаг правый Renault (арт. 545001064R)— рычаг левый Renault (арт. 545019811R)— стойки стабилизатора Renault (арт. 8200277960)— отбойник амортизатора Meyle (арт. 16146420000)

И приступил к замене: рычаги меняются довольно таки просто. Поднимаем автомобиль, откручиваем болты сайлентблоков, откручиваем стойку стабилизатора, откручиваем шаровую, немного вбиваем клин, чтобы шаровая спокойно вышла и рычаг снят.

Также необходимо снять фторопластовую шайбу со старой шаровой и установить на новую, это продлит срок службы шаровой опоры.

Заодно с заменой рычагов произвёл замену стоек стабилизатора, они также очень сильно поизносились

Ну и собираем все в обратной последовательности

Для замены пыльника-отбойника необходимо снять стойку

И меняем пыльник-отбойник

Ну и собираем все также в обратном порядке. Все хорошенько протягиваем и едем делать регулировку развала-схождения.

Вот в принципе и весь процесс замены, всем спасибо, удачи и ровных дорог!

Renault Logan, 2012

Комментарии 18

Привет, а оригинальные рычаги чьего производства? Может там выбита фирма-изготовитель?

Приветствую, честно говоря уже не помню, но вроде значок RENAULT присутствует

Я всегда менял сначала только шаровые, т.к. был свой съемник, после одной-двух замен менял рычаги в сборе, к тому времени обычно еще и сайлентблоки умирали. Еще менял рулевые наконечники пару раз и сайлентблоки задней балки. Каждый год приходилось что-то ковырять в “неубиваемой” подвеске. И еще, у логана регулируется только схождение.

Съёмник вещь хорошая, а как долго ходят шаровые? Какие фирмы ставили? Подвеска конечно не такая как её описывают…

После того как умерли родные рычаги, я менял шаровую либо рычаг каждый год, пробег у меня был тогда за год тысяч 30-35, шаровые ставил TRW. Покупал рычаги Sidem, продержались года полтора, после замены шаровых и умерших сайлентблоков поставил Teknorot, умерли через пол года, снова менял шаровые, даже сайлентблок перепрессовал на одном рычаге и после этого поставил TRW, с ними и продал машину. Наконечники сначала поставил Sidem, сдохли очень быстро, поставил Lemforder и забыл про них. Сайлентблоки задней балки ставил Lemforder, но через год, если не меньше зад снова загромыхал, хотя делал все тоже съемником и протягивал не на вису, хотел снова менять, но продал машину. Стойки стабилизатора менял при каждой замене рычагов, покупал Lemforder. Пробовал полиуретановые втулки стабилизатора, не понравились, вернулся на резиновые, как часто менял не помню, но не один раз это точно. Зато амортизаторы и ступичные подшипники ни разу не менял за 180тыс., не было проблем с рейкой, в ГУР масло не доливал ни разу и не менял, по двигателю только расходники и термостат пару раз, даже помпа родная, хотя мне ее советовали менять еще при первой замене ремня ГРМ на 60 тыс., регулировал клапана один раз и перед продажей заменил правый привод т.к. ранее рвался пыльник и он начал похрустывать в повороте.

Спасибо за подробную информациюКачество комплектующих оставляет желать лучшего, это точно…

>> рычаги меняются довольно таки просто

Да вообще проще некуда! Вам понадобится гараж с подъемником, ящик специфического инструмента и человекодень времени :))

• Замена передних амортизаторов мазда 323



• Замена задних стоек ниссан ноут на стойки от рено



• Замена задних амортизаторов ауди а4 б8



• Замена передних стоек фиат дукато



• Замена задних стоек ауди 80 б3

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

• накидные ключи 17 и 19;
• съемник шаровых опор;
• домкрат;
• монтировка или отрезок трубы;
• ключ для откручивания колесных гаек;

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Шаровая опора на ВАЗ 2101: оригиналы, аналоги, артикулы, цены

Артикул	Цена (руб.)	Арт.	Стоимость
Оригинал
Трек-Чемпион «ВАЗ» BJ70-101	от 350	Трек BJ70-108	—/—
Трек BJ70-109	—/—	Кедр МК01-29.04.120	—/—
TJ376QE	—/—	Трек BJ70-108	—/—
Аналоги
CTR 526255	от 350 — 450	Трек-Чемпион BJ70-101	—/—
Трек BJ70-117	—/—	Трек BJ70-121	—/—
Кедр МК01-29.04.245	—/—	TRW — JBJ250	—/—
DENCKERMANN D110134	—/—	MASTERSPORT 21012904082	—/—
FORMPART 1604001	—/—	PROFIT 23010097	—/—
STARLINE 2410711	—/—	FINWHALE FJ411	—/—
RUVILLE 917203	—/—	DELPHI TC204	—/—
RTS 9305216056	—/—	SIDEM 19981	—/—
LEMFORDER 37315	—/—	FINWHALE FJ468	—/—

Данных о совместимости и функциональности шаровых опор других производителей, не имеется. При покупке неоригинальной продукции ответственность за исправное состояние ложится на владельца технического средства.

Неразборной способ

Суть этой технологии заключается в том, что в корпусе снятой с автомобиля шаровой опоры сверлится отверстие, через которое внутреннее пространство под давлением заполняется разогретым полимерным составом.

Перед такой процедурой важно продуть шарнир сжатым воздухом для избавления от пыли

После того, как деталь остынет, ее очищают от остатков вещества, устанавливают на место резиновый пыльник. Для этого используются готовые стержни, которые наполняются ремонтными составами. Их можно приобрести в специализированных автомобильных магазинах.

Чтобы впрыскивать ремонтный состав с пневматическим усилием, понадобится экструдер.

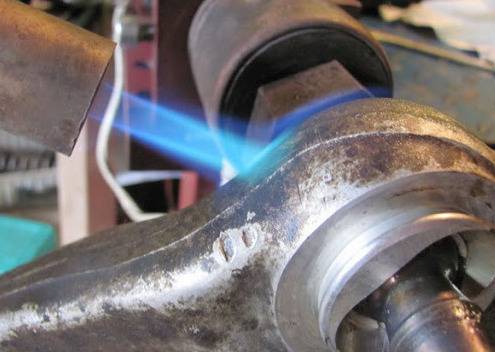

Подогреть полимерный состав можно с помощью паяльной лампы или горелки.

Отреставрированный таким образом шарнир может работать не меньше 50000 километров пробега. Кроме того, данную технологию можно использовать несколько раз. Важным условием ее применения является целостность  конструкции шарнира.

Данный метод имеет следующие преимущества:

• обеспечивается качественная сухая смазка пальца;
• полимерный состав качественно заполняет все пустоты;
• высокая прочность восстановленной детали;
• сохранение заводской конструкции, целостности ремонтируемой детали;
• при застывании пластмассы образуется цельный вкладыш, который по своей плотности превосходит заводской вариант.

Таким образом, изношенные шаровые опоры можно реставрировать своими силами. Сделать это не слишком сложно, придерживаясь определенных правил и последовательности. С другой стороны, после таких процедур не приходится рассчитывать на большой срок службы восстановленных деталей. Если есть возможность установить новую деталь, то лучше отдать предпочтение именно такому варианту.

Мне нравитсяНе нравится

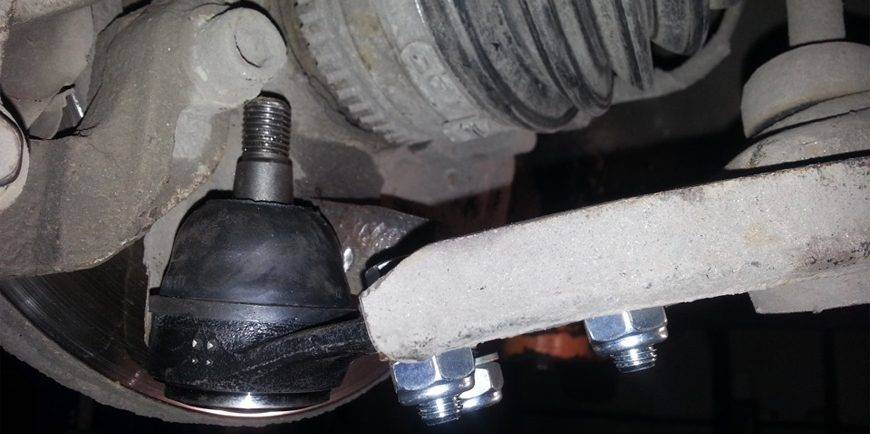

Замена шаровой на Renault Logan.

Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески (здесь, писал на эту тему). Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

• Молоток.
• Плоская отвертка.
• Торцевой ключ — размерность 30.
• Ключ размерности 13.
• Рожковые ключи на 16 и 18.
• Две трубы разного диаметра.
• Брусок.

Основные шаги процесса.

1. Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
2. Снимается колесо.
3. Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
4. У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
5. Удаляется болт шаровой.
6. Вытягивается палец из корпуса поворотного механизма.
7. Снимаются болты сайлентблоков, как переднего, так и заднего.
8. Демонтируется нижний рычаг подвески.
9. Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
10. Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Как продлить срок службы шаровым опорам

К сожалению, не каждый производитель шаровых опор использует достаточно смазки, из-за чего данная деталь быстро выходит из строя. Особенно рабочий ресурс таких деталей зависит от состояния пыльников. Небольшое количество смазывающего вещества быстро вымывается и вкладыш шаровой изнашивается.

Если автовладелец желает увеличить ресурс шаровых опор (то же касается и наконечников рулевых тяг), он может периодически восполнять объем смазки. Конечно, если конструкция шаровой предусматривает такую возможность (в нижней части имеется смазочный ниппель для пресс-масленки или тавотницы), это намного легче сделать. Процесс заправки происходит следующим образом.

Откручивается болт-заглушка и вкручивается ниппель. В шприц пресс-масленки закладывается смазка (лучше воспользоваться веществом для ШРУСов, так как эта смазка более устойчива к воздействию высокой температуры и воды). Главное не набивать слишком много смазки. В противном случае пыльник вздуется и во время езды вообще порвется.

Подробная инструкция по замене сайлентблока переднего рычага

Типичные признаки неисправности

• Скрип при вывороте колесом в сторону;
• Глухой стук при преодолении дорожных препятствий, ухабов, ям;
• Биение в рулевое колесо;
• Автомобиль становится трудноуправляемым уже на скорости выше 80 км/ час;
• Для выворота рулевого колеса необходимо прикладывать нехарактерное усилие.

Частые причины поломок, преждевременного выхода из строя подвески ВАЗ 2101

• Несоблюдение сроков проведения технического осмотра на момент действия заводской гарантии;
• Нарушение технологии установки деталей, комплектующих;
• Нарушение правил использования технического средства;
• Покупка с последующей установкой некачественных, неоригинальных деталей;
• Стороннее механическое повреждение смежных механизмов, повлекшее неисправность подвески;
• Систематический агрессивный стиль вождения автомобиля.

Перед началом ремонта проводим комплексную диагностику с целью изучения общего состояния автомобиля, выявления поломок, их локализацию. Рассчитываем количество необходимых комплектующих, время, силы, средства.

Так как процедура комплексной диагностики не сложная, работы проводим самостоятельно. В автосервис к мастерам обращаемся в крайнем случае, когда нужна оперативная помощь специалистов.

Важность проведения диагностики оправдана тем, что не всегда можно корректно идентифицировать поломку, вследствие чего пойти по ложному пути изначально. Подобную ошибку допускают многие малоопытные специалисты

Диагностика поможет существенно сократить время на поиски поломки, а также оценить состояние автомобиля в целом, отдельных его элементов, агрегатов.

Мастера сервисных центров, несмотря на наличие цифровых датчиков, сенсоров в современных машинах, самостоятельно выполнять элементарную ежедневную проверку. Например: уровень моторного масла, антифриза, жидкости в расширительном бачке главного тормозного цилиндра, омывателе фар. Оценивать степень фиксации тормозных колодок рычагом стояночного тормоза.

Также не забываем о давлении в покрышках. Избыток, равно как и недостаток, губительно воздействуют на мотор, расход горючего, качество управления, износ подвески, амортизаторов.

Зачем их менять

Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.

Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. Как продлить срок эксплуатации шаровых, я подробно разберу в следующей статье.

Третья причина – желание быть уверенным, что доедешь до места назначения

Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры

Артикулы и запчасти

Оригиналы непосредственно сайлентблоков и сборных комплексов с рычагом выпускаются на заводе производителя автомобиля. Оригинал детали можно найти по каталожному номеру 6040002245. Передний и задний резинометаллические шарниры одинаковые.

Среди аналогов хорошую репутацию имеют запчасти TRW с номером по каталогу JBU751, сайленты фирмы LEMFORDER с артикулом 31242 01, а также шарниры бренда MOOG с кодом RESB3746. Среди дешевых наиболее экономным считаются сайленты производства SWAG с номером 60 92 6304.

Каучук, который входит в состав резиновых элементов, хранится до пяти лет. Фторкаучуковый состав сохраняет свои свойства 10 лет. Поэтому одна из важных характеристик резинометаллических шарниров — дата производства запчасти.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Подведем итоги

В заключение
