Инструменты и приспособления, применяемые при авторемонте

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

Специальные крюки.

Рихтовочные крюки должны быть изготовлены из металла толщиной не менее 10-12 мм.

Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто. При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

Споттер

Споттер применяется для кузовного ремонта и помогает подобно обратному молотку простукивать небольшие деформированные детали. Это — один из методов рихтовки машин, который выполняется подобным оборудованием точечно. В связи с этим указанный миниатюрный прибор имеет массу преимуществ перед обычным устройством:

1. Рихтовочная работа выполняется качественно.
2. Время работ со споттером невелико.
3. Не нужно разбирать авто для выполнения авторемонта.
4. Уникальный принцип работы позволяет споттеру устранять механические повреждения и дефекты кузова, в том числе капота, крыльев, порогов.

Стапель

Стапель предназначен для восстановления геометрии кузова

При столкновении или наезде на препятствие у автомобиля могут возникать различные нарушения геометрии кузова. Они требуют грамотной правки — машина с неправильной геометрией плохо подаётся управлению, и велик риск возникновения новой аварийной ситуации.

Cтапель напольный Blackhawk Korek

Есть следующие разновидности стапелей:

• напольный — наиболее дешёвая разновидность. Он состоит из рельсов, вмонтированных в пол, анкеров и стоек. Позволяет использовать занимаемую площадь для других задач, когда в нём нет необходимости;
• платформенный — это эстакада с трапом для въезда и рельсами. Он может использоваться для самых сложных разновидностей правки, однако он требует под себя большой площади в помещении;
• рамный — очень удобен для правки несложных дефектов. Не занимает много места и очень эффективен.

Оборудование спецназначения

Любой спец по ремонту автомобилей использует приспособы, которые сложно назвать штатными, но они здорово облегчают вашу жизнь. Рассмотрим некоторые из них:

ворот для мест с трудным доступом. Если вам сложно добраться до болта, ворот с трещоткой поможет вам справиться с ним без лишних усилий;

Ворот с трещеткой

• игольчатый пневмоударник. Снимает любую окалину, ржавчину и краску не хуже пескоструйного аппарата. Иглы (12 или 19 шт.) расположены на рукоятке, которая присоединяется к компрессору. При помощи пневматики это приспособление очень эффективно выстукивает и очищает поверхность;
• гайколом — накидное кольцо с режущим зубом внутри. Если проржавевшая гайка не поддаётся, накидываем кольцо, прижимаем режущий зуб и прилагаем усилие, пока гайка не сломается. Резьба болта при этом остаётся целой: надеваем новую гайку, делаем проход со смазкой — и проблема решена;

Гайколом

• набор крючков для отсоединения пластиковых креплений электрических разъёмов;
• электронный цифровой адаптер для ключа с трещоткой — он показывает момент, с которым вы затягиваете резьбовое соединение;
• магнитная пластина — складывайте на неё все гайки и болты. Тогда они не потеряются;
• зеркало и рукоятка с магнитами. Используются для визуального контроля работы с гайками в труднодоступных местах. Для вынимания гаек применяем ручку с магнитной насадкой;
• обычный динамометрический ключ;
• набор для высверливания болтов со сломанной шляпкой;
• цифровой электрический тестер.

Профессиональный электрический ручной тестер

Оборудование спецназначения

Любой спец по ремонту автомобилей использует приспособы, которые сложно назвать штатными, но они здорово облегчают вашу жизнь. Рассмотрим некоторые из них:

ворот для мест с трудным доступом. Если вам сложно добраться до болта, ворот с трещоткой поможет вам справиться с ним без лишних усилий;

Ворот с трещеткой

• игольчатый пневмоударник. Снимает любую окалину, ржавчину и краску не хуже пескоструйного аппарата. Иглы (12 или 19 шт.) расположены на рукоятке, которая присоединяется к компрессору. При помощи пневматики это приспособление очень эффективно выстукивает и очищает поверхность;
• гайколом — накидное кольцо с режущим зубом внутри. Если проржавевшая гайка не поддаётся, накидываем кольцо, прижимаем режущий зуб и прилагаем усилие, пока гайка не сломается. Резьба болта при этом остаётся целой: надеваем новую гайку, делаем проход со смазкой — и проблема решена;

Гайколом

• набор крючков для отсоединения пластиковых креплений электрических разъёмов;
• электронный цифровой адаптер для ключа с трещоткой — он показывает момент, с которым вы затягиваете резьбовое соединение;
• магнитная пластина — складывайте на неё все гайки и болты. Тогда они не потеряются;
• зеркало и рукоятка с магнитами. Используются для визуального контроля работы с гайками в труднодоступных местах. Для вынимания гаек применяем ручку с магнитной насадкой;
• обычный динамометрический ключ;
• набор для высверливания болтов со сломанной шляпкой;
• цифровой электрический тестер.

Профессиональный электрический ручной тестер

Другие полезные идеи

Полезные приспособления для гаража своими руками могут изготавливаться из использованной посуды, инвентаря, оставшихся после стройки материалов. Например, приклеив крышки пластиковых банок горизонтально/вертикально, владелец получает удобную прозрачную посуду для оснастки или метизов, которая всегда под рукой.

Приспособление для хранения мелких деталей, инструментов, метизов

Интересная стойка для хранения отверток из ПВХ-трубы

Самодельные станки

Из электроинструмента можно собрать самодельные станки и приспособления для гаража:

сверлильный – дрель, зафиксированная хомутами в приспособлении, перемещающемся шестерней по рейке;

Сверлильный станок из дрели

отрезной – зажатая аналогичным образом УШМ с оснасткой по металлу или дереву;

Отрезной станок из УШМ

токарный по дереву – передняя бабка из дрели, задняя из патрона, закреплены на раме из квадратной трубы.

Токарный станок из дрели

Преимуществом станков является более точное позиционирование оснастки относительно заготовки. Оборудование получается разборным, дрель и УШМ моно снять, применить по назначению.

Статья по теме:

Гидропресс

Простейшая конструкция гидравлического пресса получается из автомобильного гидродомкрата. Для выпрессовки/запрессовки подшипников, прижима/сжатия деталей потребуется соорудить раму и съемный подвижный упор. Рама состоит из 4 швеллеров, приваренных друг к другу. Наверху конструкция усилена ребрами жесткости (косынками), снизу добавлены поперечные уголки, придающие рамке устойчивость.

Гидропресс своими руками из домкрата

Упор подтянут в нормальном положении к верхней перекладине рамки мощными пружинами. Между ними устанавливается гидродомкрат, по мере необходимости прижимающий упор к нижней перекладине рамки. Усилие пресса регулируется домкратом, габариты рабочей зоны подбираются в зависимости от размеров заготовок.

И напоследок еще несколько примеров полезных вещей для гаража.

Стеллажи у потолка

Кармашки для хранения отрезных дисков из одноразовых тарелок

Уголок электроинструмента

Приспособление для удобного использования ниток и веревок

Обрезки ПВХ трубы — идеальный материал для создания удобных мест хранения

Удобные выдвижные стеллажи для хранения инструмента

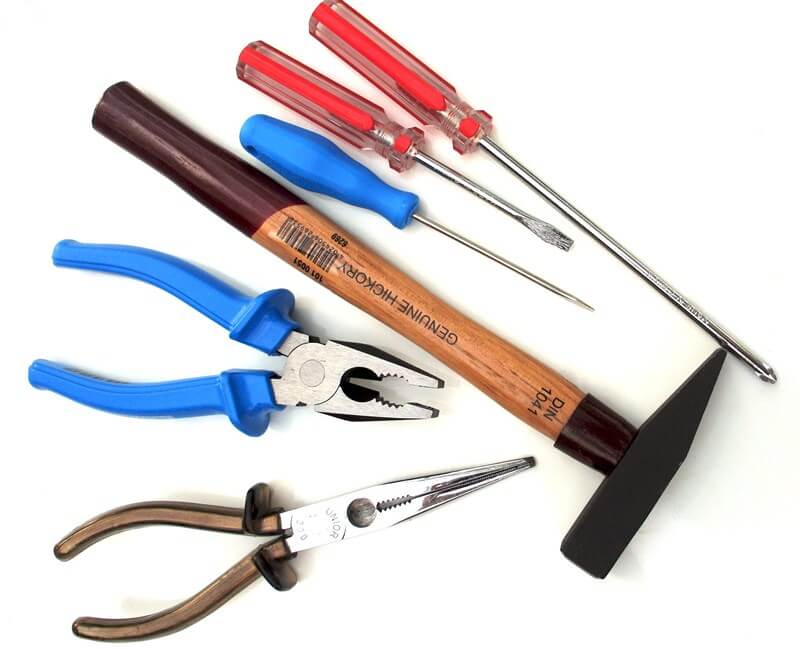

Штатный набор инструментов

Для начала рассмотрим тот штатный набор инструментов, который вам будет нужно не только иметь в гараже, но и возить с собой. Ситуации случаются разные — бывает, что поломка заставляет вас работать руками прямо на месте, не давая возможности дотянуть до гаража. Для этой цели вы должны иметь при себе следующий спецнабор:

• Отвёртки — без них редко обходится какая-либо работа с машиной. Вам понадобятся две разновидности:
• со шлицом;
• с крестообразным наконечником.

Отвертка многофункциональная c насадками

Разводной ключ — он может понадобиться, когда усилия пассатижей недостаточно, чтобы отвернуть упрямый болт;

Ключ разводной c храповим механизмом

• Домкрат — будет необходим для того, чтобы поднять машину или придержать её, например, при замене колеса. Есть 3 популярные разновидности домкрата:
• винтовой;
• реечный;
• пневматический.

Домкрат механический винтовой

• Торцевые ключи для отвинчивания головок. У них может быть 6-угольная и 12-угольная головка.
• Набор накидных гаечных ключей. Должен быть как можно больше. В машине есть громадное количество разнообразных гаек, поэтому такой набор будет вам крайне необходим.
• Несколько молотков разных размеров. Лёгкий молоток используется для выбивания болтов, гаек и шпилек. Самый тяжёлый нужен для операций по замене колеса, ремонте дверей и в других тяжёлых работах.
• Пассатижи.
• Кусачки.
• Трос для буксирования автомобилей. Он должен быть неизношенным, надёжным, нескользким и не иметь повреждений.

Инструменты для ремонта машины

Не выбрасывайте старый домкрат от “Жигулей”. Идея для авто мастера

Доброго времени суток, уважаемые читатели. Домкрат от жигулей, такая популярная вещь, что нашел его даже в своем гараже. Опросив соседей по гаражу, нашел еще 4, при том, что прошел половину этажа и заглянул в 9 открытых боксов в субботний вечер.

Фото старого домкрата от жигулей. Помню, как в начале не таких уж и далеких восьмидесятых, помогал отцу ковырять в гараже, тогда еще умеренно новые “Жигули” постигал основы могучего русского языка и развивал прямоту рук

Однако, не буду более задерживать внимание читателя воспоминаниями, и перейдем к делу.Самоделка довольно простая, и при этом очень полезная для тех, кто чинит свой автомобиль самостоятельно, или зарабатывает авто ремонтом. Для нее нам будет нужен сам домкрат, стальная пластина, отрезок профильной трубы на 25, болгарка, сварочный аппарат

Приступим к процессу, и сперва сносим болгаркой основание (пятачок) снизу. Отрежем от 25 профильной трубы кусок длиной сантиметров 30 и приварим его к домкрату, тем самым нарастив его. Основание, теперь уже, приделываем к торцу трубы.

Доработка рамы.Обходим соседей и находим старый маховик. К его центру мы приварим пятачок домкрата. В итоге получается высокая штуковина с прочным и устойчивым основанием.

Увеличиваем устойчивость.После чего, отрезаем от домкрата его родной зацеп, тот что вставляется в паз под порогом автомобиля.

Режем лишнее.Из той же трубы свариваем П-образную конструкцию, и фиксируем ее перпендикулярно сваркой к подвижной части механизма. Такая перемещающаяся вилка получится.

Упор номер один.Вырежем из металлической пластины плоскую вилку, как показано на рисунке ниже, и привариваем ее к верхней части нашего устройства.

Упор номер два.Наш мощнейший съемник пружин амортизационной стойки готов.

Схематичное изображение съемника.Втискиваем стойку между вилками, крутим домкрат на подъем, и с минимальными усилиями, при том довольно безопасно, разбираем стойку и снимаем пружину.

Изображение практического применения устройства. Источник

Гидравлика

Гидравлика – комплекс инструментов, используемых для восстановления кузова. Спец инструмент для осуществления авторемонта относится к группе оборудования, используемого при рихтовке. Гидравлика продается в наборах, отличающихся по тоннажности.

Стандартный гидравлический набор состоит из:

• гидравлического насоса;
• удлинителей;
• насадок с большим выбором форм.

Эти приборы необходимо иметь каждому автовладельцу, желающему самостоятельно заниматься ремонтом. Наборы отличаются по стоимости. Для восстановительных работ своими руками возможно найти оборудование по средней стоимости.

Используемые материалы

Ремонт авто выполняется не только с использованием специальных инструментов, но и благодаря расходным материалам. Эти устройства должны быть у каждого автовладельца, выполняющего минимальный перечень ремонтных действий.

Материалы для полноценного кузовного ремонта представлены:

• очистительными средствами;
• обезжиривателями;
• антистатическими веществами;
• полиролями;
• антигравийными веществами.

Расходные материалы дополняются элементами, используемыми для защиты при выполнении технического обслуживания транспортного средства. Это — полезные приспособления, упрощающие восстановление авто. В список также водят приборы для измерения, или выполнения других сопутствующих задач. Большинство приборов не требует много места хранения. Категория дополнительного оборудования включает верстаки и стеллажи, при использовании для ремонта.

Освещение и вентиляция

В гаражах чаще используются параллельные схемы осветительных приборов. Один светильник позволяет пользоваться конкретной зоной, несколько приборов включаются во время крупного ремонта, посещения погреба. Минимальный расход электроэнергии обеспечивается светодиодными лампами. Большим ресурсом обладают приборы дневного освещения.

Освещение гаража

В автомобилях используются ядовитые, вредные ГСМ, поэтому становятся актуальными приспособления для вентиляции гаража своими руками, позволяющие создать воздухообмен. Приток организуется снизу:

• гараж – продухи в кладке, защищенные решетками;
• погреб – труба из гаража или с улицы.

Вентиляция гаража и погреба под ним

Вытяжка монтируется под перекрытием погреба, крышей гаража либо имеет вид продухов в капитальных стенах в самых высоких точках.

Статья по теме:

Оборудование для работ с пластиковыми деталями

Кузовной ремонт автомобилей может подразумевать и комплекс работ с пластиковыми элементами кузова. В основном это сварка, поскольку пластик — легкоплавкий материал, или операции по удалению дефектов.

Паяльник для ремонта пластиковых деталей машины

Для термоопераций используется в основном следующее оборудование:

• Паяльники. Достаточно часто возникает необходимость в восстановлении бампера – при этом широко применяются паяльники. Различают две разновидности паяльников:
  • электро;
  • воздушный (по сравнению с электрическим его стоимость гораздо выше).
• Теплопистолет. Необходим при устранении вмятин небольшого размера. Разогретый пластик становится более гибким, что позволяет придавать ему любую конфигурацию. Раньше для таких целей использовалась газовая горелка, однако она не давала возможности регулировать температуру нагрева.
• Строительный фен. Его принцип действия полностью аналогичен работе теплового пистолета.

Как самостоятельно поменять амортизаторы на Рено Дастер с полным приводом

Если принято решение менять амортизаторы на Рено Дастер своими руками, то вначале необходимо подготовить все необходимые инструменты и материалы.

Набор ключей и материалов для работы

Прежде всего, для ремонта автомобиля этой марки потребуется приобрести новые амортизаторные стойки. Рекомендуется покупать комплект из четырёх изделий, даже в том случае, если «виновником» нестабильной работы подвески стала только одна пара. Если автомобиль эксплуатируется длительное время, то все амортизаторы износились в той или иной степени.

Чтобы поставить новые амортизаторы необходимо приготовить набор ключей. Рекомендуется использовать трещоточные инструменты, ведь потребуется выполнять работу из неудобного положения.

Замена передних стоек

В условиях гаража работа по замене передних стоек, как правило, осуществляется поочерёдной установкой амортизаторов с каждой стороны. Для выполнения этой работы необходимо:

• Установить автомобиль на ровную поверхность.
• Подложить под задние колёса противооткатные упоры.
• Слегка открутить гайки колеса.
• Приподнять автомобиль на домкрате со стороны, где будет выполняться замена стоек.
• Снять колесо.
• Открутить гайки удерживающие стойку снизу.
• Открутить болты и снять крепление тормозного шланга.
• Отключить провода датчика ABS.
• Открутить гайку стабилизатора.
• Со стороны моторного отсека открутить гайку опор стоек.
• Снять амортизаторную стойку.

Для снятия пружины, стоку необходимо установить на специальный стенд либо зажать витки упругого элемента специальным резьбовым приспособлением. Затем следует открутить центральную гайку и извлечь амортизатор.

Установка новой стойки осуществляется в обратном снятию порядке. После замены передних стоек рекомендуется выполнить операцию развал-схождения, чтобы обеспечить высокий уровень управляемости автомобилем, а также свести к минимуму процесс износа покрышек.

Замена задних стоек

Замена задних стоек Рено Дастер несколько усложняется по причине непростого доступа к верхней гайке, удерживающей конструкцию. Если в багажнике установлен сабвуфер или ГБО, то, в некоторых случаях, не обойтись без удаления дополнительного оборудования. Если препятствия для снятия боковой обшивки багажника отсутствуют, то можно приступить к выполнению работы. Замена задних стоек на автомобиле Рено Дастер 4х4 осуществляется следующим образом:

• Со стороны багажника удаляется боковой декоративный элемент.
• Откручивается гайка амортизаторной стойки.
• Снимается колесо.
• Вывешивается автомобиль на домкрате со стороны ремонтируемого элемента.
• Откручивается гайка стабилизатора.
• Откручиваются гайки, удерживающие стойку в нижней части.
• Снимается стойка.

На следующем этапе также необходимо извлечь пружину, как было описано выше, и установить новую стойку. Процесс монтажа отремонтированного элемента осуществляется в обратном порядке.

Отличия в процедуре для автомобиля с передним приводом

Если необходимо поменять стойку на автомобиле с передним приводом, то следует учитывать некоторые особенности конструкции. Для обеспечения большей стабильности движения в конструкции передней подвески машин этого типа установлен стабилизатор поперечной устойчивости, который также необходимо отсоединить, прежде чем заменить амортизатор.

Дальнейшая работа по снятию и установке нового стойки практически не отличается от вышеприведённой инструкции.

Смотровая яма и погреб

Нужным приспособлением для гаража своими руками становится смотровая яма. Причем, владельцу не обязательно производить весь ремонт самостоятельно. Подземная коммуникация может использоваться в случаях:

• осмотр ходовой, рулевой, тормозной системы перед дальней поездкой;
• замена масла, позволяющая сэкономить, не занимающая много времени;
• мелкий ремонт, который позволяет осуществлять квалификация владельца.

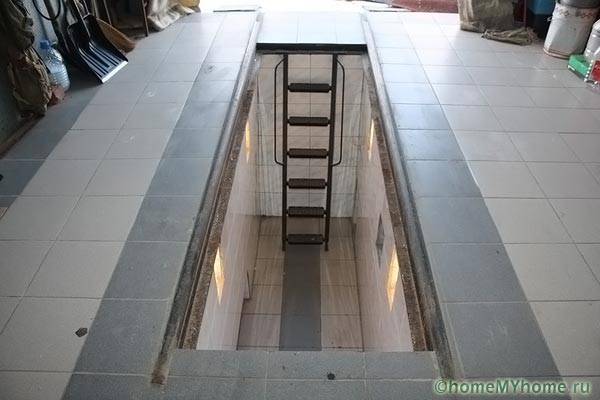

Смотровая яма в гараже

Вход в погреб удобнее устраивать из ямы, так как это позволит забетонировать несколько ступеней вместо использования приставной лестницы.

Погреб под гаражом

Основными нюансами этих конструкций являются:

• вспучивание глинистых грунтов вредно для подземных конструкций;
• поэтому утепляются пенополистиролом снаружи все элементы ямы и погреба;
• в подстилающем слое перед бетонированием, обратных засыпках пазух котлованов используется песок или щебень;
• по периметру подземных конструкций на уровне подошвы укладываются дрены для сбора и отвода воды.

Дренаж подвала

Ширина ямы должна позволять заезжать на нее водителю без освещения.

Самодельные приспособления для гаража: делаем подъемник

Подъемник нужен для каждой автомастерской. Это приспособление помогает удерживать машину в приподнятом положении нужное вам время. За счет этого открывается доступ ко всем труднодоступным участкам.

Подъемник для автомастерской можно изготовить своими руками. Для этого даже не нужно обладать навыками сварщика. Поэтому вы легко сможете справиться подобной работой.

Для того, чтобы собрать подъемник, вам потребуется:

• Червячный редуктор, грузоподъемность которого будет начинаться от 300 кг;
• Стальные уголки с размерами 7,5Х7,5Х0,8 см – 2-3 шт;
• Некоторое количество болтов;
• Также вам пригодится стальная плита, толщиной не менее 1 см;
• Две железные цепи, толщиной не менее 2 см;
• Стальной трос с полу сантиметровым сечением;
• Крюк из металла;
• Две шпонки в виде звездочки.

Из подобных материалов несложно сделать подъемник не затратив много сил. Главное выполнить все действия аккуратно и качественно.

Чтобы сделать хороший подъемник для гаража, нужно использовать качественный металл

Как сделать подъемник для машины:

1. Стальные уголки нужно прикрепить на противоположные стены. При этом располагаться они должны на одном уровне.
2. На уголки прикрепляется плита. Делается это с помощью восьми болтов. Благодаря подобному способу соединения плиту можно будет перемещать относительно двигателя.
3. На плиту можно установить червячный редуктор.
4. Одну из шпонок, ту, которая имеет больший диаметр, необходимо закрепить на приводном вале редуктора.
5. На плите необходимо проделать одно отверстие. Через него пропускается цепь и смыкается в кольцо.
6. На выходном вале редуктора, нужно установить шпонку меньшего размера.
7. В плите подъемника нужно просверлить пару отверстий.
8. Через просверленные отверстия нужно пропустить вторую цепь. Один из ее концов накидывается на меньшую шпонку, а на другой вешается крюк.

На этом изготовления подъемника завершено. Вам нужно лишь проверить его в действии. Потратив на подобные работы совсем немного времени, вы сможете сэкономить внушительную сумму.

Инструмент и оборудование для покраски

Ремонт кузова включает покраску, без которой он не будет полноценным. Для выполнения этой задачи также требуются специальные устройства. Список наиболее необходимых приборов для покраски состоит из:

• разбрызгивателя – прибора, используемого для нанесения краски и грунтовки;
• краскопульта;
• аэрографа.

В условиях автосервиса используются все типы инструментов. Но чтобы нанести на поверхность краску, достаточно будет одного из этих приборов. Оптимальный вариант выбирается в зависимости от того, какие работы планируют выполняться. Если поверхность для покраски небольшая, следует воспользоваться аэрографом. Но этот аппарат не окажет нужного эффекта для больших поверхностей. Дополнительно требуются компрессоры, способные создать нужное давление для разбрызгивания краски.

Оборудование для работ с пластиковыми деталями

Для выполнения сварочных работ используется пластик. Этот материал плавится под воздействием высоких температур. Благодаря этому он нашел широкое применение в ремонте транспортных средств.

Материал обрабатывается при помощи специальных инструментов для ремонта автомобилей. Применение пластика выполняется при помощи:

• паяльника — инструмента для ремонта бампера; применяются электрические и воздушные инструменты — вариант встречается реже по причине высокой стоимости;
• термопистолета — эффективен, если нужно отремонтировать деталь, убрав поверхностные вмятины; придает пластику гибкость, благодаря чему из него создается компонент необходимой формы;
• воздушного фена — также желательно использование воздушного фена, при помощи которого выполняется быстрая обработка пластика.
