Значение значков на приборной панели Рено Дастер.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

За прикуриватель отвечает предохранитель номере 38.

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Описание и инструкция значков на панели приборов Дастера

Современные автомобили, в том числе и Дастер Рено, все больше и больше становятся оснащенными всевозможными электронными приборами, разными датчиками, в которых отображаются новые технологии. Все это призвано повысить комфортабельность и безопасность автовладельцев и их пассажиров. Многим автомобилистам, а в особенности новичкам в этом деле бывает крайне сложно понять, какой именно значок загорелся на приборной панели, и что он сообщает владельцу авто. В данной статье поможем всем желающим разобраться в обозначении тех или иных значков непосредственно не приборной панели.

Символы на приборной панели

На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.

Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.

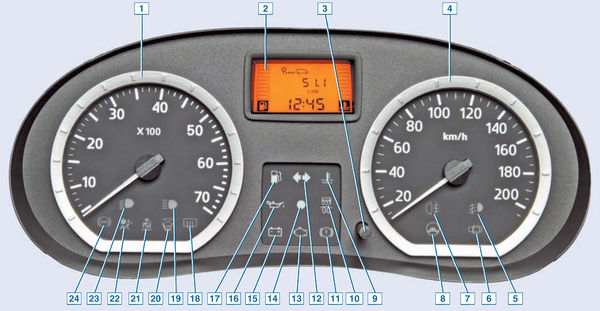

Расшифровка и описание значков и символов на приборной панели Дастер:

тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.

При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.

При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.

Значки на приборке Рено Дастер и что они обозначают

Инструкция по монтажу

Следующая инструкция предназначена для тех, кто намерен установить себе новую панель. Учтите, что к каждой из них должно прилагаться руководство, в котором такие вопросы изложены детально и доступно. Обязательно пользуйтесь ею.

Чтобы установить новую панель, делайте следующим образом.

Вначале снимите центральную накладку.
Затем отожмите и снимите козырек, находящийся над местом, где располагается щиток.
Части по бока снимаются легко, их можно просто потянуть.
Нужно открутить 4 самореза с головкой. Для этого используйте ключ Torx T-20.
Открутите два электрических штекера.
Теперь можно полностью снять старую деталь.
Новая приборная панель устанавливается в порядке, обратном демонтажу.

Это видео посвящено значению основных индикаторов панели приборов (автор ролика — PetrovskiyTV).

Панель приборов Рено Дастер — символы и индикаторы

Рено дастер органы управления и приборы контроля

Кросовер Рено Дастер прочно завоевал позиции на рынке отечественного автопрома. Благодаря тому, что его производство налажено в России, цена на него стала существенно ниже, а вот, очереди, напротив, значительно увеличились

Среди всех технических параметров, на которые обращают внимание автолюбители при покупке машины, особняком стоит управляемость. Говоря об этой модели, стоит заметить, что органы управления рено дастер зарекомендовали себя с самой лучшей стороны

Характеристика главных органов управления.

В первую очередь, стоит охарактеризовать рулевое управление, как основу всего автомобиля. В Дастере оно реализовано на высоком уровне. Инженеры французского автопроизводителя сделали упор на комфорт водителя и не прогадали. За рулем автомобиля будут удобно чувствовать себя как молодой хрупкий юноша, так и солидный мужчина. И кресло, и руль можно удобно подогнать под сидящего человека. Также стоит отметить, что рулевое колесо снабжено гидроусилителем руля, который позволяет избегать лишних усилий для совершения поворотов.

Педали в Рено Дастер расположены достаточно комфортно – приличное расстояние между ними не даст ошибиться в самый неподходящий момент. Чувствительность у акселератора подогнана оптимально – машина откликается даже на самый незначительный нажим.

Основная приборная панель имеет приятную для глаз подсветку, а датчики имеют приличный размер, что позволяет получить необходимую информацию, сильно не отвлекаясь от движения.

Рычаг коробки передач удобно расположен между сидениями и удобно ложится в руку. Для переключения передач не нужно прикладывать изрядных усилий – все делается плавно и отлаженно.

Подрулевые лепестки, как это стало распространено в последнее время, стали не просто регулятором света и поворотных сигналов, но и своеобразным мультимедийным пультом. Освоиться в управлении ими не сильно сложно – с этим справится даже далекий от техники человек.

Характеристика второстепенных органов управления.

Главное, что стоит сказать об второстепенных органах управления рено дастер, это то, что их расположение интуитивно понятно и логично. Рациональная компоновка не мешает непосредственному вождению и не создает стимулов для водителя, чтобы отводить взгляд от дороги.

Если говорить о качестве приборной панели, то по этому параметру автомобилю можно ставить твердую пятерку. Все кнопки хорошо подогнаны, не люфтят, а их размер и расположение не дадут ошибиться в выборе.

Дизельные автомобили

У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.

Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;
Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;
Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;
Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;
EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.

Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.

Панель приборов Рено Дастер — символы и индикаторы

Возможные неисправности приборной панели

Появление неисправностей панели приборов Рено Дастер — случай довольно редкий. Более того, умельцы из среды владельцев кроссовера, нередко сами меняют цвет подсветки, синхронизируют включение освещения панели с включением зажигания и производят иные, несанкционированные производителем модификации. И даже во всех этих случаях панель продолжает работать долгие годы без нареканий.

Совсем без неисправностей не бывает ничего. В случае с Дастер, типичные неполадки, хоть и редко, но обозначаются. Владельцы машины говорят о перегоревших лампочках панели, впрочем, нечасто. Есть распространенные случаи неверного показания остатка топлива — опытные водители рекомендуют откалибровать датчик в технологическом режиме. Если это не поможет необходимо обратиться на СТО. Некоторые “Дастероводы” рассказывают и о других проблемах, но они как правило, единичны.

На всех современных иномарках, не исключая Дастер, управление функционалом возложено на электронику. И, в частности, бортовой процессор Дастер способен проконтролировать и протестировать работоспособность электрических цепей как отдельных узлов, так и датчиков. Неисправности, в случае их обнаружения, будут отображены на экране бортового компьютера в виде информативных светящихся индикаторов.

Тестирование каких-то элементов можно произвести в техническом режиме, установить который позволяет цифровая система интегрированная в бортовой компьютер. Все модели Дастер комплектуются бортовыми процессорами позволяющими провести эту операцию.

Для входа в режим тестирования (самодиагностики) выполняем следующие действия:

удерживаем в нажатом положении кнопку-штырек одометра на приборном щитке;
заводим двигатель;
смотрим на стрелки спидометра и тахометра, как только они начинают прерывисто двигаться (это означает активацию режима самодиагностики), отпускаем штырек одометра;

На экране БК станут доступны данные, отраженные на четырех идущих друг за другом информационных табло, переключение между которыми производится коротким нажатием на ту же кнопку. На первом табло — показан индекс бортовой электронной системы, на втором — тест индикаторных ламп, всех значков и сегментов монитора (не работающие просто не будут светиться). На третьем — указано количество горючего в баке (при повреждении электросхемы будет показан знак “— -”), на четвертом — показан мгновенный расход топлива. А при нажатии в пятый раз, будут показаны повреждения, если таковые есть, в электрических цепях датчиков: расхода бензина (— — d — -), масла (— — h — -), остатка горючего (— — j — -) и температуры ОЖ (— — Т — -).

Если дополнительно светится значок “О” (например, ОТ), это означает обрыв цепи, если же значок “С” — короткое замыкание.

В одной строке обычно показывается несколько неисправностей. Кроме этого, на экран выводятся четырехзначные, буквенно-цифровые коды ошибок. Расшифровать их значения можно заглянув в мануал или на множестве специализированных сайтов в интернете. В более серьезных случаях используется компьютерная диагностика путем подключения через диагностический разъем специальных приборов или ноутбуков с соответствующим программным обеспечением.

Символы на приборной панели

Цветовые обозначения индикаторов

Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Первоначально нужно разобраться с цветами лампочек, как правило, красный цвет – это обозначение, что в автомобиле появились серьезные неисправности, также следует обратить повышенное внимание на безопасность машины. Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле

Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает

Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.

В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании

В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало

Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.

Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

Описание приборной панели на Рено Дастер

Аналоговая панель приборов на Рено Дастер содержит несколько стрелочных устройств, жидкокристаллический дисплей и контрольные индикаторы. Оборудование информирует водителя о состоянии главных систем автомобиля и позволяет контролировать скорость движения и обороты коленчатого вала двигателя.

Описание приборной панели с расположением индикаторов

Она имеет приплюснутую конфигурацию, фронтальная часть закрыта прозрачным стеклом из поликарбоната. На корпусе предусмотрены скобы, предназначенные для крепления оборудования к каркасу. Сзади имеются разъемы для жгутов электропроводки, предусмотрена подсветка индикаторов малогабаритными лампочками. На панели есть кнопка, при помощи которой сбрасывается счетчик дневного пробега и настраиваются электронные часы.

Из конструкции убрана кнопка, сброс дневного пробега осуществляется при помощи клавиши на блоке подрулевых переключателей.

Основные элементы на комбинации приборов Renault Duster:

Значение символов

На поле тахометра панели Рено Дастер (машины до 2015 г.) справа налево расположены следующие лампы:

Светодиод желтого цвета для обозначения работы задней противотуманной фары.
Аварийный индикатор красного цвета, указывающий на поломку газобаллонного оборудования (на машинах для российского рынка отключен).
Красный сигнализатор, указывающий на засорение фильтра сажи (используется на автомобилях с дизелем, на машинах для РФ не использовался).
Красный светодиод системы диагностики мотора (Check Engine), который гаснет после начала работы силового агрегата. При обнаружении ошибок лампа горит или мигает, одновременно с Check Engine включаются индикаторы других систем автомобиля (например, подушек безопасности или зарядки аккумулятора).
Красная лампа, срабатывающая от концевых переключателей в дверях (указывает на открытый элемент).
Зеленый светодиод, сигнализирующий о включении фронтального противотуманного освещения.
Лампа желтого цвета, которая указывает на неисправность или срабатывание системы ESP (при установке соответствующего блока в тормозную систему).

После модернизации машины появились дополнительные значки на панели:

индикации работы предпускового подогревателя (только на машинах с дизелем);
включения режима экономии топлива (функция ECO);
активности круиз-контроля;
включения системы ограничения максимальной скорости;
уведомления о наличии в фильтре воды (только для дизельных машин);
напоминания о необходимости перехода на повышенную или пониженную передачу;
уведомления о превышении допустимого порога скорости (срабатывает совместно с зуммером);
предупреждения о падении давления воздуха в шинах;
напоминания об активном состоянии или об отключении системы старт-стоп.

Рядом находится желтый светодиод, который начинает функционировать при отключении фронтальной пассажирской подушки безопасности (например, при установке детского кресла). В комбинации приборов предусмотрены лампы сажевого фильтра и газобаллонного оборудования, но на машинах для российского рынка они неактивны.

Цветовые обозначения ламп

Описание цветов лампочек, используемых в комбинации приборов Renault Duster:

Перечень неисправностей приборной панели

К неисправностям комбинации приборов относят поломку стрелочных индикаторов или контрольных ламп. Производитель не предусмотрел возможность восстановления узла, при обнаружении вышедших из строя деталей требуется заменить его. Помимо стандартных щитков, существуют изделия от сторонних производителей (например, Ferrum), которые отличаются дизайном и цветом подсветки. При замене узла значение пробега сохраняется, поскольку информация хранится в блоке управления электроникой (соединен с панелью с помощью цифровой шины CAN).
