Слабое натяжение ремня ГРМ в Рено Логан 1.6
Блок должен пройти через отверстие в картере. Для надежности, зажав мотор со стороны колеса, снятого ломом, вставьте плоский деревянный упор между мотором и рамой. Опустите домкрат, чтобы поднять подушку безопасности над крылом.
Двигатель Рено Логан надежно закреплен и закреплен.
Чтобы не затягивать должным образом ремень ГРМ Рено Логан, есть возможность вынуть масляный щуп и закрыть отверстие тряпкой. Установите новый ремень газораспределительного механизма, убедившись, что стрелка направления ремня, нарисованная на нем, направлена по часовой стрелке b.
При этом стыкуем метки и ремень ГРМ устанавливаем на место в следующем порядке: Натяните ремень ГРМ, как описано в начале страницы. Затем открутите установочный штифт. Проверните коленчатый вал на два оборота, совместите метки на шкиве и крышке головки блока цилиндров и вверните установочный штифт обратно в отверстие, чтобы проверить положение ВМТ первого поршня. При необходимости переустановите ремень. Выкрутите установочный штифт и установите все снятые детали в обратном порядке.
От чего зависит срок жизни двигателя?
Моторесурс двигателя Рено Логан — одна из главных характеристик, которая характеризует надежность силового узла и срок эксплуатации транспортного средства в целом. Можно сказать, что моторесурс характеризует долговечность мотора, его способность сохранять технические характеристики в течение продолжительного времени.
Отсутствие своевременного капитального ремонта приводит к снижению мощности двигателя, увеличению его «прожорливости», ухудшению состава выхлопных газов и изменению их цвета. Первым признаком неисправности является появление синего дыма из системы выхлопа, вызванного выходом из строя маслосъемных колпачков. После их ремонта двигатель начинает «потреблять» меньше масла, а ситуация с выхлопными газами нормализуется.
По заявлению производителей, ресурс двигателя Рено Логан составляет 750 тысяч километров. Это идеализированный параметр, который имеет место при четком соблюдении рекомендаций производителя, своевременным проведением ТО, применении оригинальных деталей и расходных материалов
Для продления ресурса важно правильно производить обкатку автомобиля и не допускать перегрева двигателя
Немаловажное значение имеют следующие параметры:
- Качество применяемого топлива.
- Режим (манера) езды.
- Своевременность проверки (доливки) масла и другие параметры.
А теперь самый простой способ
Просто выставили метку распредвала вверх, специально поправили старую метку на ремне ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные, и с каждым поворотом смещаются два зуба. Если вы терпите, то после определенного количества оборотов все знаки встанут на свои места, но они нам не нужны.
Значок в кружке понадобится, если мы проделаем долгий путь, касающийся конца статьи.
Если старая метка на ремне и распредвале совпадала, то еще и вторая на ремне и коленчатом валу.
Если у вас более новый Логан, звездочка распределительного вала будет выглядеть так.
Отметим метки на ремне маркером, если они не хранятся, запоминаем, какой распредвал. Отпускаем гайку приемной бобины и снимаем ремень вместе с роликом.
Новый комплект ГРМ.
Новый ремень ГРМ имеет маркировку и направление движения.
Накладываем старый ремень на новый и удивляемся, насколько четко сочетаются все отметки.
Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Закручиваем роликом при помощи обычного ВАЗовского приспособления. Проверяем натяжение ремня, двумя пальцами поворачиваем длинную ветку и, если ее можно повернуть более чем на девяносто градусов, снова натягиваем. Это все. Вы можете поставить на место все, что было ранее удалено.
Начнем
Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.
Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.
Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.
Снимаем опору.
Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.
Расположение ремня, вид снизу.
Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.
Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.
Головкой на 8 нижнею.
Обе крышки снимаем и протираем чистой ветошью.
Получается такая картина.
1 – шкив распредвала.
2 – помпа.
3 – натяжной ролик.
4 – звездочка коленвала.
Размеры и зазоры двигателя (K7J)
Промывка
Очень важно не допускать повреждений (царапины, задиры) на сопрягаемых поверхностях алюминиевых деталей, уплотняемых прокладками. Для удаления с поверхности остатков старой прокладки пользуйтесь специальным растворителем DECAPJOINT
Нанесите этот растворитель на очищаемый участок, выждите приблизительно 10 минут, после чего удалите его деревянным шпателем.
При выполнении этой операции следует надевать защитные перчатки.
Не допускайте попадания растворителя на окрашенные поверхности.
Эта операция должна выполняться с особой осторожностью, чтобы избежать попадания инородных частиц в масляные каналы, подводящие масло под давлением к гидравлическим толкателям (эти каналы расположены в блоке цилиндров и в головке блока цилиндров), распределительным валам и в магистраль отвода масла. При несоблюдении мер предосторожности масляные каналы могут оказаться загрязненными, что приведет к быстрому повреждению двигателя
При несоблюдении мер предосторожности масляные каналы могут оказаться загрязненными, что приведет к быстрому повреждению двигателя. Проверка плоскостности сопрягаемой поверхности головки блока цилиндров
Проверка плоскостности сопрягаемой поверхности головки блока цилиндров
Плоскостность сопрягаемой поверхности головки блока цилиндров проверяют с помощью линейки и набора щупов.
Максимально допустимая деформация
Головка блока цилиндров перешлифовке не подлежит.
Ширина «X»рабочей фаски седла……………..1,7 мм
Угол а конуса рабочей фаски…………………………120°
Исправление геометрии седел впускных клапанов производят путем обработки участка 1 седла фрезой № 208 под углом 31°. Затем фрезой № 211 уменьшают ширину кромки седла на участке 2 под углом 75° до достижения требуемой ширины «X» с последующей шлифовкой.
Ширина «X»рабочей фаски седла……………..1,7 мм
Угол а конуса рабочей фаски…………………………..90 0
Исправление геометрии седел выпускных клапанов производят путем обработки участка 1 седла фрезой № 204 под углом 46°. Затем фрезой №211 уменьшают ширину кромки седла на участке 2 под углом 60° до достижения требуемой ширины «X» с последующей шлифовкой.
Примечание: Важно добиться, чтобы в результате обработки клапан садился на седло правильно, как показано на рисунках ниже
Клапаны
Диаметр стержня клапана……………………………7 мм
Угол конуса рабочей фаски клапанов:
Диаметр тарелки клапана:
Ремонт седел клапанов
Седла клапанов
Угол конуса рабочих фасок седел клапанов a:
Ширина «X» рабочей фаски:
Наружный диаметр «D» седел клапанов:
Номинальный диаметр отверстий в головке блока цилиндров под
направляющие втулки клапанов……………….12,0 мм
На всех направляющих втулках впускных и выпускных клапанов установлены маслосъемные колпачки, которые после снятия клапанов должны быть заменены новыми. Угол р установки направляющих
втулок впускных и выпускных клапанов……………..17°
Длина выступающей части направляющей втулки клапана, входящей в клапанную пружину (без нижней тарелки):
Втулка впускного клапана……………………12,34 мм
Втулка выпускного клапана…………………12,34 мм
Клапанные пружины
| Параметр | Тип 1 | Тип 2 |
| Длина в свободном состоянии, мм | 46,5 ±2 | 46,64 |
| Длина под нагрузкой, мм: | ||
| нагрузка 270 Нм | 37 | 37 |
| нагрузка 536 Нм | — | 27,5 |
| нагрузка 650 Нм | 27,6 | — |
| Длина с полностью сжа’ыми витками, мм | 26,0 | 23,63 |
| Диаметр проволоки, мм | 4,0 | 3,8 |
| Внутренний диаметр пружины, мм | 21,5 | 21,5 |
Проверка оси коромысел
Распределительный вал
Снятие поршневых пальцев
Поршни
Поршневые пальцы установлены с горячей посадкой в верхней головке шатуна и с плавающей в бобышках поршня.
Размеры поршневых пальцев.
Внутренний диаметр……………….. 10,55 — 11,50 мм
— Смещение оси отверстия для поршневого пальца (2) относительно плоскости симметрии поршня (3) составляет 0,8 ± 0,15 мм.
— Ориентация поршня: стрелка (7) должна быть направлена в сторону маховика.
— На участке (4) указана высота поршня (поршни размерных групп А, В, С).
— На участке (6) указан тип двигателя.
— Маркировка на участке (5) на поршне предназначена только для поставщика.
Маркировка поршней
— Смещение оси отверстия для поршневого пальца (2) относительно плоскости симметрии поршня (3) составляет 0,8 ± 0,15 мм.
— Ориентация поршня: метка «Л» (7) должна быть направлена в сторону маховика.
— На участке (4) указана высота поршня (поршни размерных групп А, В, С).
— Маркировка на участке (5) на поршне предназначена только для поставщика.
Расположение поршней
Снятие и дефектовка маховика:
1. Перед началом работы снимите АКБ (смотрите статью ) с автомобиля, слейте из коробки передач масло и снимите .
2. Произведите снятие коробки передач и разборку .
3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.
4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.
5. Теперь аккуратно с фланца коленчатого вала снимите маховик. 7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.
8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.
Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.
9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:
- Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.
- Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
- На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.
- При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.
- Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм. При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).
10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично). Поскольку болт маховика является стандартным расходным элементом, производители авто рекомендуют замену комплекта (6 штук) при каждом демонтаже «аккумулятора» кинетической энергии ДВС – маховика. Существуют нюансы откручивания болтов, выбора по каталогу и в магазине, закручиванию во время установки маховика.
Замена маховика
Для замены потребуются автоподъемник, трансмиссионная стойка и стандартные инструменты для слесарных работ.
Замена маховика ВАЗ 2106
Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:
- Для начала необходимо получить доступ к маховику. Если двигатель снят, проблем не возникнет, если нет — нужно демонтировать коробку переключения передач и корзину сцепления;
- Далее необходимо удержать маховик от поворота. Для этого применяют специальный фиксатор, но подойдет и обычная отвертка;
- Сняв КПП, необходимо открутить шесть болтов крепежа, далее снимаем маховик;
- Установка нового маховика. Монтаж маховика выполнить в последовательности, обратной демонтажу. Болты маховика затягиваются крест на крест с усилием 60,1-87,4 Н.м.
Снятие коробки
Снятие корзины
Фиксатор маховика
Демонтировать маховик
Демонтировать маховик
Схема сборки маховика с корзиной сцепления
Состояние маховика необходимо постоянно контролировать. Работа двигателя с неисправным маховиком может привести к выходу из строя других механизмов. Ремонт автомобиля обойдется дешевле, если сложный дорогой демпферный маховик, заменить на обычный одномассовый.
Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители
Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.
Таблица рекомендуемых производителей выжимных подшипников для Рено Логан 1.4-1.6
Рекомендуемые производители направляющих гильз:
- -Renault (артикул -8200039656, цена 1200р);
- -LUK (артикул -414 0130 10, цена 1800р).
Подшипник выключения сцепления с виду не похож на обычный шариковый радиальный элемент качения. Renault в зависимости от года выпуска снабжают трансмиссию Logan механизмами выключения сцепления двух типов:1. Вилочный (до 2005 года): Сборный узел, состоящий из корпуса, так называемого «уха», на которое передается нажимное усилие от вилки сцепления. 2.
Ремонт двигателя Рено Логан: подготовительные работы
Перед началом ремонта стоит обратить внимание на конструктивные особенности мотора и его мощность (объем)
Важно изучить характеристики мотора, требования к степени сжатия, ходу поршня, диаметру цилиндра и прочим параметрам. Желательно, чтобы под рукой была инструкция по эксплуатации от производителя
Желательно, чтобы под рукой была инструкция по эксплуатации от производителя.
Двигатель объемом 1.6 литра очень похож на 1.4-литровый мотор. Главная разница заключается в увеличенном ходе поршня, который увеличен с 7 до 8,05 см. Что касается остальной конструкции мотора, она осталась практически неизменной.
При желании повысить мощность силового узла, можно выполнить следующие работы:
- Установить турбину и компрессор. После такой работы мор получает прибавку в 6-10 лошадиных сил.
- Сделать чип-тюнинг. При желании можно изъять катализатор и вернуть мотору мощность, которую в нем «запрограммировал» производитель — 86 л.с. (для двигателя K7M 800).
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Двигатель Рено К7М 710/800 1.6 8В
Характеристики двигателя Рено Логан 1.6
Производитель автомобилей Дачия
Годы выпуска — К7М 710 (2004 — 2010), К7М 800 (2010 — н.в)
МаркаТип двигателя Renault Logan — K7M
Материал блока цилиндров – чугун
Топливная система — инжектор
Тип — онлайн
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80,5мм
Диаметр цилиндра — 79,5мм
Степень сжатия — 9,5
Объем двигателя — 1598 см3.
Мощность — 86 л.с./5500об/мин
Крутящий момент — 128 Нм / 3000 об/мин
Топливо — 92
Экологические стандарты — Евро 3
Расход топлива — Город 10 л Трасса 5,8 л Смешанный 7,2 л/100 км
Расход масла — до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Замена масла каждые 7500 км.
Моторесурс двигателя Logan 1.6 :
1. По данным завода — 400 тысяч (неофициально, по заводским испытаниям)
2. На практике — 400+ тыс км
ТЮНИНГ
Потенциал — неизвестен
Нет потери ресурсов — неизвестно
Двигатель устанавливался на:
Рено логотип
Рено сандеро
Большая лада
Поломки и ремонт двигателя Рено Логан/Сандеро 1.6 К7М
Рено Логан К7М 710 двигатель 1.6л. 86 л.с не что иное, как обычный 1,4-литровый K7J, только с увеличенным ходом поршня (с 70 до 80,5 мм), естественно немного увеличилась высота блока, увеличился диаметр сцепления, увеличился руль и форма корпуса меняет коробку передач. Конструктивно 1,6-литровый двигатель Logan, как и его малообъемный аналог, имеет ту же архаичную конструкцию середины века с коромыслами и странной системой привода масляного насоса, которая встречалась в малорасходных двигателях Renault прошлого 60-х годов все, при бережном отношении к двигателю, обслуживанию и ремонту, замена масла в 2 раза чаще, чем по инструкции, очень и очень надежно, по внутренним данным ресурс двигателя Логан 1.6 около 400 тыс км.
В 2010 году на смену К7М 710 пришел К7М 800, двигатель задросселировали, довели до экологического стандарта Евро-4, мощность снизилась до 83 л.с., изменений в конструкции не было.
Недостатки К7М те же что и у двигателя К7Ж 1.4, большой расход топлива, часто на холостых оборотах начинают плавать, постоянно (раз в 20-30 тыс.км) приходится регулировать клапана, гидрокомпенсаторов не было , ремень привода ГРМ, при обрыве ремня на Логане 1.6 клапана гнет, поэтому меняем ремень каждые 60 тыс.км. Все таки подтекает сальник коленвала. Мотор шумит и вибрирует. Относительно конструкции двигателя Рено Логан 1.6 и где находится номер двигателя, информация находится в статье «Двигатель K7J», в которой, кроме объема и сопутствующих изменений, других изменений нет. Там же описаны все неисправности и их причины. К слову о том, какой двигатель Рено Логан лучше 1,4 или 1,6 8-клапанный, берите 1,6.
Также на базе К7М создан двигатель К4М с 16-ти клапанной ГБЦ и другими существенными нововведениями, мощность такого двигателя гораздо выше, а если выбирать (например Логан, Сандеро), то всегда так бери, не пожалеешь
Рено Логан К7М 1.6 тюнинг двигателя
Чип-тюнинг двигателя Рено Логан
Двигатель Logan K7M 800, можно убрать катализатор, восстановить первоначальную мощность 86 л.с., поставить выхлоп и прошить спортивную прошивку, возможно добавить еще пару лошадей, но существенно ничего не изменится, кроме расхода топлива, теперь ваш двигатель будет жрать более))
Компрессор и турбина на Логан 1.6
Установка турбокомпрессора и компрессора описана ЗДЕСЬ на примере двигателя 1,4 л и все это 1 в 1 применимо к 1,6 л. Мощность двигателя Логана 1.6 будет в среднем на 5-10 л.с больше при том же подходе. Забегая вперед.. вы не сможете достичь великой силы.
ОЦЕНКА ДВИГАТЕЛЯ: 3+
Ремонт втулки вызывает повышенный расход топлива — 10-11 литров по трассе и до 14 литров по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Измерение компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru
Сборка МКПП на Рено Логан JH3,JH1 & | Ремонт Рено (Renault) своими руками
Renault Logan. Рено Логан. ремонт коробки.
Прокладку крышки 5-й передачи лучше поставить на герметик. Чтобы они не потерялись приложите магнит или накройте тканью. Затем вытаскиваем валы и шток задней передачи:
Коробка передач Рено Логан при осуществлении должного ухода может бесперебойно проработать около км пробега. Сначала запрессовываем нанося удары, например резиновым молотком для рихтовки кузова, или аккуратно через выколотку, пока дифференциал не сядет, дойдя до пружинного кольца.
Ремонтные работы могут заключаться и в замене ручки коробки передач. Кулиса представляет собой ручку коробки передач. С ее помощью обеспечивается выбор скорости Рено. Необходимость ремонта кулисы возникает, если стали отмечаться повышенные вибрации при смене скоростей.
В данном случае необходимо осмотреть состояние шаровой опоры. Чтобы демонтировать кулису необходимо отсоединить систему отвода отработанных газов, тягу привода управления, снять чехол.
После этого обеспечивается свободный доступ к механизму. Кулиса зафиксирована на болтах, которые можно открутить соответствующим ключом. Специально для этого необходимо демонтировать имеющийся кожух.
Вооружившись отверткой, следует приподнять ручку КПП вверх. Если новая ручка плохо сидит в штатном месте, можно воспользоваться холодной сваркой или посадить новую ручку на клей. Это одна из распространенных проблем МКПП. В данном случае поможет замена сальника на новый.
Сборка МКПП Рено JB3
Ремонт КП на Рено Логан своими руками вполне возможно осуществить. Для этого необходимо следовать определенным правилам, знать устройство коробки, где находится заливная пробка.
В противном случае следует довериться профессионалам, которым отремонтировать поврежденный узел в КПП, разобрать и собрать коробку не составляет труда
Кто то уже отломал кончик при неосторожном ремонте
Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу.
Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз.
После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов.
Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи: Для дальнейшей разборки необходимо снять штоки и вилки.
Теперь дифференциал держится только за счет посадки в подшипниках. Подкладываем что либо под коробку и выбиваем дифференциал, нанося удары по валу через выколотку. При этом нужно быть очень аккуратным, чтобы не забить шлицы.
Или еще лучще использовать рихтовочный молоток. Некоторые молотят этим дифференциалом по деревяшке пока не выбьют
Широкое пружинное кольцо должно быть установлено так как на снимке, при сборке на это обратите внимание. Оно служит для обеспечения необходимого натяга подшипников
Вообще здесь два кольца, тонкое приклеилось к шестерне: Большой подшипник просто выбиваем, для того чтобы выпрессовать маленький нужно снять привод спидометра, и стопорное кольцо: Выдергиваем вверх валик спидометра узкими щипцами и тогда вытаскивам шестерню: Затем вынимаем стопорное кольцо и выбиваем подшипник. Разборка вторичного вала Для разборки вторичного вала зажимаем его в тисках: Шестерня 4-й передачи, ступица с муфтой свободно снимаются, для снятия шестерни 3-й передачи нужно демонтировать стопорное кольцо: Под стопорным кольцом фигурная шайба, снимаем ее и шестерню: Дальше идет опять фигурная шайба здесь на снимке не показана потом стопор и еще шайба: Снимаем шестерню 2-й передачи, под ней опять шайба, затем последний стопор: Демонтируем стопор и снимаем шестерню 1-й передачи со ступицей и муфтой: После разборки и дефектации тщательно моют все детали.
Основные неисправности это забитые зубья, износ подшипников дифференциала, износ вилок, износ синхронизаторов.
МКПП Renault Logan
Механическая КППРено Логан отличается надежностью, мягкостью включения скоростей и продолжительным ресурсом элементов. Несмотря на это, устройство требует периодического снятия и замены вышедших из строя деталей. Как выполнить ремонт МКПП Рено Логан своими руками? Каким должен быть алгоритм действий? В чем особенности сборки? Эти и другие вопросы рассмотрим в статье.
Самостоятельная диагностика без наличия специального оборудования не всегда эффективна. Порой, дефект «находится» гораздо глубже, внутри корпуса коробки.
| Механизм | Признаки |
| Передача не включается при нажатии кулисы | Причина в недостаточном уровне масла. Когда смазка не омывает вал привода в полном объеме. Реже встречается растяжение тросового привода при длительной его эксплуатации без проведения промежуточной профилактики |
| Вблизи машины слышен запах гари | Недостаточное количество масла, повышенная рабочая температура, вследствие чего прикипают трущиеся поверхности. Ряд европейских автопроизводителей устанавливают радиаторы – охладители на аналогии с автоматическим типом для предотвращения перегревов. Однако это не всегда помогает |
| При движении на нейтральной передаче слышен шум, гул, вибрации | Трансмиссия нуждается в демонтаже, разборе, дефектовке. На основании результатов диагностики мастер принимает решение о целесообразности дальнейшего использования агрегата. Износ роликовых подшипников — частая причина появления шума |
| Выработка на фиксаторах — причина выбивания скоростей | Реже констатируют износ ведущей шестерни, приводного вала |
| Заклинивание муфты сцепления | Диск сцепления не отсоединяется от маховика при нажатии на педаль тормоза. Чтобы дать окончательное заключение необходимо провести диагностику, разобрать на составные элементы. Растяжение троса – также одна из причин заклинивания |
| Металлический скрежет, вибрация | Причина в не отрегулированном сцеплении, чрезмерном износе фрикционов, синхронизаторов |
| Постоянный гул при движении на автомобиле | Выход из строя роликовых подшипников – наиболее вероятная причина стороннего шума |
| Разгерметизация | Утечка трансмиссионного масла приводит к снижению уровня смазки, повышению рабочей температуры, заклиниванию рабочей поверхности, трущихся деталей |
| «Check Engine» | На приборной панели сигнализирует индикатор «Check Engine» |
Для проверки уровня масла выкрутите заливную пробку на корпусе КПП. Уровень достаточный, если смазка начинает вытекать. В противном случае восполняем недостающее количество.
Игнорировать сигналы приборной панели не нужно. Неисправности требуют оперативного вмешательства со стороны мастера СТО. Для расшифровки используйте портативный диагностический сканер.
Большинство современных автомобилей оснащены цифровыми датчиками, которые в режиме онлайн отслеживают техническое состояние того или иного агрегата. Текущая информация выводится на дисплей приборной панели.
Как только загорелась лампа обязательно заглушите мотор, проверьте уровень масла, следы разгерметизации, механические повреждения.
Итоги
Ремонт двигателей Логана, имеющих объем 1.4 и 1.6 л, является реальной задачей для каждого автовладельца. Главное здесь заблаговременно запастись необходимым инструментом и иметь полную информацию в отношении требований производителя по размерам, зазорам и прочим параметрам. Также желательно, чтобы рядом был специалист, который подскажет, что и в какой последовательности необходимо делать. При этом не стоит экономить на запчастях. Лучше использовать только оригинальные детали, которые прослужат долго, поспособствуют увеличению мощности двигателя и продлению его ресурса.
Заключение

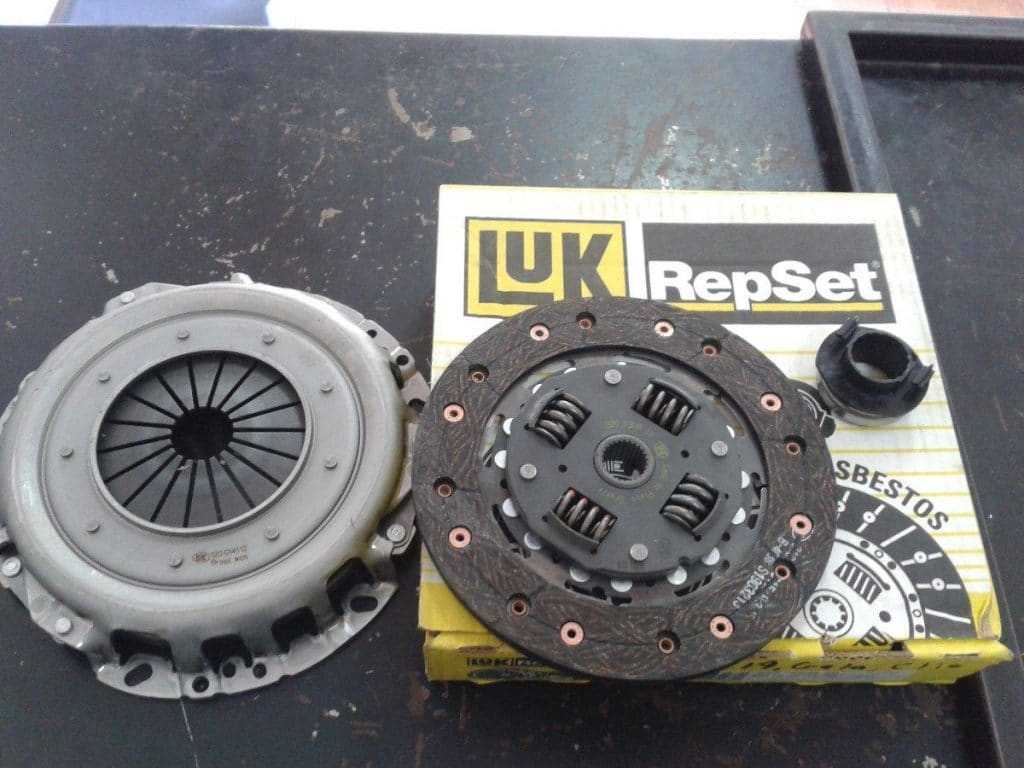

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.
Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
