Электросхема подключения аудио-колонок Рено Логан

Подключение магнитолы и колонок на Reno Logan

Автомобиль марки Renault Logan является одним из самых популярных автомобилей на российском рынке в ценовом диапазоне до 500 тысяч рублей, несмотря на отсутствие в базовой комплектации аудиосистемы. С виду, процесс подключения магнитолы Рено Логан кажется простым, но при монтаже необходимо учесть все тонкости и нюансы, но специалисты нашего тюнинг-ателье с легкостью справляются с этой задачей благодаря наличию необходимого опыта и квалификации.

Процесс установки магнитолы Renault Logan

Снимаем заглушку. Подготовьте две тонкие отвертки и с помощью них снимите пластиковую заглушку, которая установлена на месте будущей автомагнитолы, достаточно в верхней части поддеть защелки отверткой и потянуть заглушку,тянув на себя.

Устанавливаем переходник на антенный кабель. Вытащив заглушку, вы увидите провода с разъемом ISO и антенны — это то, с чем мы далее будем иметь дело.

Разъемы антены европейского вида, и для подключения магнитолы с азиатским разъемом, то есть произведенной в Китае или Японии понадобится антенный переходник. Средняя стоимость переходника «Европа-Азия» на рынке составляет от 45 до 50 рублей, имейте в виду переходники отличаются, поэтому перед покупкой сообщите год выпуска вашего автомобиля продавцу.

Подключаем к магнитоле провода с ISO-разъёмом и антенный кабель. С помощью отвертки снимаем установочную коробку с новой магнитолы и устанавливаем и закрепляем её вместо заглушки на панели приборов. Отогните по бокам и сверху специальные лепестки коробки, закрепив ее в установочном месте.После, к автомагнитоле подключить разъем ISO и антенный кабель. Если магнитола включается при повороте ключа зажигания — процесс прошёл успешно.

Сначала соединяйте антенный кабель — осторожно, заземление, после переходник. Если магнитола после подключения начала жужжать — ничего страшного, она начала жить своей музыкальной жизнью

Поэтому переходим к подключению динамиков

Если магнитола после подключения начала жужжать — ничего страшного, она начала жить своей музыкальной жизнью. Поэтому переходим к подключению динамиков.

В среднем, на подключение магнитолы у наших специалистов уходит от 20 до 30 минут. При самостоятельном подключении, не имея опыта вы потратите от 60 минут времени и то могут возникнуть трудности и неисправности:

• сбой в настройках автомагнитолы;
• искажение чистоты звука;
• Возможный разряд аккумулятора;

Монтаж колонок Renault Logan

После того как магнитола подключена начинаем устанавливать динамики в передние боковые двери.

Компания-производитель советует применять оригинальную акустику со стандартными разъёмами. Заказать такой комплект можно у любого официального дилера компании Renault.

Снимаем крышки-заглушки. Чтобы снять заглушки подденьте их отверткой и потяните ее на себя. После того как заглушку сняли вы увидите аудиокабель. Имейте в виду, что место для установки предусмотрено под динамики 13 см.

Вставляем динамики. Соединяем аудио-кабель,который находится в дверях с кабелем в динамиками. Сажаем его на посадочное место и прикручиваем.

После того, как проверили и убедились в работе звука, закройте динамик декоративной решеткой.

—> Reply—> September 23, 2012 at 12:00 am

Похожие товары

Универсальная защитная сетка для самостоятельной установки в проемы бампера.

Автомобильный кронштейн для крепления видео регистратора. С присоской с пово..

Комплект Поперечин «Стандарт» Попереч..

Комплект Поперечин «Оптим» Поперечины..

Комплект Поперечин «Аэро» Поперечины ..

Комплект поперечин с универсальным креплением. Поперечины устанавливаются..

Комплект поперечин с винтовым зажимом. Специальный кронштейн позволяет на..

Переходник для антенны ISO ANT-1 со штатного разъема для автомобилей Лада Ларгус.

Краска для сколов, флакон с кисточкойКак узнать цвет краски автомобиля. Ссылка. &..

Автомобильный уплотнитель выполнен в форме «Z» поставляется цельной полосой длиной 3 мет..

Установка 2 DIN магнитолы в Renault Logan

• Файлы
• Двигатель

Штатный размер для установки магнитолы в Renault Logan первой и второй фазы, а также нового поколения имеет стандартные параметры – 1 DIN

(178 х 50 х 180 мм)

В данной статье описан процесс установки двухдиновой магнитолы на примере Renault Logan второй фазы (после 2009 г.в.) на базе штатной рамки 1DIN

На первой фазе Renault Logan (после 2009 г.в.) установка аналогична, но если на второй фазе штатную рамку можно переделать, то на первой фазе понадобится переходная рамка, см. фото:

Стоимость переходных рамок на Renault Logan в среднем 2 500 рублей.

В данной статье описан процесс переделывания рамки 1din в 2din

Для начала работ необходимо снять штатную магнитолу и пластиковую панель (рамку)

Снимаем панель на защелках, вынимаем кнопки

Обклеиваем хорошим бумажным скотчем планируемое место выреза, отмеряем нужный размер.

Физический размер стандарта 2 DIN – 178 х 100 х 180 мм.

В нашем случае получается впритык к воздуховодам и нижним кнопкам.

Далее примеряем рамку, примеряем магнитолу в рамке и вырезаем всё лишнее в посадочном отсеке

Понадобится вырезать всё, что отмечено пунктиром на фото

Данная деталь будет не нужна

В результате нехитрых хирургических операций получаем отсек для установки двухдиновой магнитолы в Рено Логан

Приступаем к установке двухдиновой магнитолы JVC AVX 736

Подключаем стандартный ISO штекер, который есть в комплекте магнитолы.

Резать провода не нужно.

Фиолетовый провод подключается к “плюсу” лампы заднего хода. Это необходимо для работы камеры заднего вида (при её установке)

Зеленый провод подключается к идущему на индикатор включенного ручного тормоза (ручника). Эта мера является страховкой от просмотра видео во время движения автомобиля. В целях безопасности крайне рекомендуется это выполнить.

При желании подключить можно к корпусу (“на массу”), тогда видео будет работать во время движения.

Закрепляем магнитолу с помощью саморезов

Так выглядит установленная магнитола с рамкой из комплекта, но без штатной пластиковой панели.

Панель придется доработать. Или установить готовую переходную рамку на 2 DIN.

Итоговый вариант переделанной рамки для установки двухдиновой магнитолы на Logan.

В данном случае её ошкурили для последующей аквапечати.

USB-провод выводим в любое удобное место. В данном случае бардачок.

Дополнительно можно установить USB-розетку.

Также смотрите в идеоотчет об установке 2DIN магнитолы в Renault Logan первой фазы (до 2009 г.в.)

Как установить магнитолу в Renault Logan ???? Установка магнитолы в рено логан ???? Марки автомобилей

Главное – не перепутать полюса

Очень важный момент в установке любой магнитолы – правильное подключение полюсов. Если вы соедините плюс магнитолы с плюсом прикуривателя машины, а ее минус – с плюсом подсветки прикуривателя, то при выключенных габаритах магнитола, конечно же, будет функционировать. Однако при каждом включении габаритных огней на подсветке прикуривателя будет образовываться ток силой 12В. Одновременно с этим либо ваша магнитола будет «замолкать», либо будет автоматически сгорать предохранитель габаритов.

Как установить магнитолу самостоятельно и быстро

По мнению многих специалистов, надежнее всего подключать магнитолу к блоку предохранителей, а не к автомобильному прикуривателю. Объясняется это, прежде всего, простотой монтажа, ведь блок находится в самом салоне автомобиля, а не под его капотом. К тому же, в нем обязательно имеется несколько свободных клемм, которые удобно использовать для подключения.

Чтобы установить магнитолу правильно, вам понадобятся два провода. Один необходимо соединить с самой магнитолой, другой – с ее корпусом, так называемыми салазками. Как правило, для этих целей в салазках имеется особый винт.

Еще один способ основан на подключении магнитолы к замку зажигания автомобиля. Для этого вам потребуется тестер, с помощью которого необходимо найти провод с постоянной силой тока 12 Вольт. После этого аккуратно подключайте к нему магнитолу.

Помните, что ни в коем случае нельзя подключать магнитолу к стартерному проводу – это может привести к возгоранию! Как правило, изоляция стартерного провода окрашена в розовый цвет и заметно выделяется на общем фоне. Перепутать его чем-либо другим невозможно.

Как установить магнитолу правильно: проводим проверку

Финальный этап подключения любой магнитолы – оценка состояния аккумулятора автомобиля. Если установить магнитолу самостоятельно можно и без специфического оборудования, то для проверки самочувствия аккумулятора вам потребуется вольтметр. При нормальной работе его напряжение составляет 14 Вольт при включенном двигателе и 12 Вольт при заглушенном. При этом вольтметр не должен фиксировать каких-либо скачков напряжения при выключении или включении габаритных огней.

Не лишним будет произвести замеры во время включения и выключения не только двигателя, но и самой автомагнитолы. Следите и за тем, чтобы лампочка аккумулятора не мигала при любых манипуляциях с вашей автомагнитолой.

Неисправности и ремонт

Если смонтированное оборудование не работает, то проверяется корректность подключения цепей питания. Головные устройства оснащены встроенным предохранителем номиналом от 5 до 15 А (зависит от мощности усилителя). При коротком замыкании или превышении допустимой нагрузки вставка перегорает, защищая электронику от повреждений. Дополнительный предохранитель установлен в монтажной коробке электрической системы автомобиля Логан 2. Вставки меняются на изделия с аналогичным номиналом; заменять устройства проволокой запрещено.

На части машин встречается проблема с электрикой, приводящая к потере работоспособности магнитолы, прикуривателя и вентилятора климатической установки. При этом остальные компоненты электрической сети работают корректно, двигатель запускается. Проверка монтажного блока реле и предохранителей показывает, что все компоненты находятся в исправном состоянии. Причиной поломки является окисление или обгорание контактов в колодках, идущих от замка зажигания к монтажному блоку.

Кабель прокладывается от предохранителя электрических приводов стеклоподъемников. Для обеспечения надежной работы электрических цепей рекомендуется заменить жгуты проводки, но если дефект не пропал, то потребуется проверить контроллер управления электрикой. Блок располагается в ногах водителя под обшивкой панели приборов.

Хрипы громкоговорителей при нормальной громкости указывают на повреждение проводки или выход из строя самого динамика. Рекомендуется снять обшивки дверей и визуально проверить состояние изоляции и диффузора репродуктора. Поврежденные участки изолятора восстанавливаются лентой или специальными трубками; поломанный динамик ремонту не подлежит. Рекомендуется проверить сигнальный жгут динамика по всей длине (используя тестовый прибор). Также причиной возникновения помех является плохой контакт или поломка переходника, используемого для коммутации.

Схема подключения магнитолы Media Nav Evolution от Renault

Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.

Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:

1. 24-пиновый разъем — управление
2. 8-пиновый разъем — подрулевый джойстик
3. 12-пиновый — аудио разъем
4. Разъем антенны системы навигации (GPS)
5. Разъем антенны радиоприемника

Схема 24-пинового разъема Media Nav:

1. «+12В» если включена подсветка приборов. Включает подсветку кнопок + — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
2. «+12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
3. «+12В» с коробки передач, если рычаг переключения в позиции R.
4. Резерв.
5. Резерв.
6. Резерв.
7. Сигнал внешнего микрофона
8. Питания внешнего микрофона
9. «+6В» для питания штатной камеры (подается, если есть +12В на контакте 3).
10. Плюсовой сигнальный провод штатной камеры.
11. Плюс второго линейного входа (данный вход блокируется программно).
12. Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
13. Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
14. «+12В» при включении зажигания.
15. CAN шина
16. CAN шина
17. Резерв
18. Резерв
19. «Масса» внешнего микрофона.
20. Резерв
21. «Масса» питания камеры (без помех).
22. «Масса» сигнала камеры
23. «Масса» второго линейного входа
24. «Масса» экрана второго линейного входа

Схема 8-пинового разъема (управление джойстиком на руле):

Схема 12-пинового аудио разъема:

1. плюсовой контакт левого заднего динамика
2. плюсовой контакт левого переднего динамика
3. плюсовой контакт правого переднего динамика
4. резерв
5. +12В с аккумулятора
6. минус левого заднего динамика
7. минус левого переднего динамика
8. минус правого переднего динамика
9. плюс правого переднего динамика
10. минус правого заднего динамика
11. резерв
12. общий минус

Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).

Источник статьи: http://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-xray/1729-shema-podklyucheniya-magnitoly-media-nav-evolution-ot-renault.html

Как снять магнитолу на Renault Logan 2

Они находятся внизу справа смотрим на панель из салона над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета замена магнитолы рено логан 2 для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Правильное подключение магнитолы Как снять магнитолу на Renault Logan 2 Процесс снятия штатной магнитолы на Рено Логан 2 и Сандеро 2 Чтобы снять магнитолы на новом Renault Logan необходимо снять декоративную пластиковую окантовку.

Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки замена магнитолы рено логан 2 постепенно отщелкиваем её

Фото снятой установка автомагнитолы на рено логан своими руками будет ниже, обратите внимание на расположение замена магнитолы рено логан 2 фиксаторов

Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2 Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана.

Замена магнитолы рено логан 2 с фиксаторов достаточно трудно, придется помогать замена магнитолы рено логан 2 или отверткой обёрнутой тканью. Фото со снятой панелью. В процессе снятия необходимо отсоединить разъем идущий к кнопкам Установка автомагнитолы на рено логан своими руками и аварийки. Саму магнитолу откручиваем ключами ТОРКС звездочка И фото самой панели, для понимания в каких местах находятся крепления и фиксаторы.

Разъемы штатной магнитолы Renault Logan 2 Вот так выглядят разъемы в колодке Распиновка разъемов для подключения задних динамиков в случае их отсутствия в базовой комплектации.

Для справки: Обратная часть магнитолы, подчеркнутые 4 символа 1 буква и 3 цифры — это пре-код вашей магнитолы, по которому можно узнать код от неё. Генератор кода находится здесь Фото и материал: Кнопки ниже: Таким образом, для первых двух комплектаций Рено Логан аудиоподготовка при установке дополнительных громкоговорителей в заднюю полку багажника состоит в проводке дополнительных проводов.

Для аудиоподготовки комплектации Autenique потребуется дополнительный переходник от окончания проводов под передней панелью до динамических головок в дверях.

Общими требованиями аудиоподготовки Рено Логан будут являться следующие: Динамические головки магнитолы желательно подключать специальными замена магнитолы рено логан 2 сечением не менее 0,75 мм2. При этом следует помнить, что большее сечение провода имеет меньшее электрическое сопротивление. Обязательно соблюдение полярности подключения магнитолы. Дисконтная карта Dusterclubs. Защита муфты редуктора и бензобака сталь.

FAQ по штатной магнитоле Logan-2 / Sandero-2

Генератор кода разблокировки штатной магнитолы Renault (и Lada Largus)

Штатные динамики в Рено Логан2 и Сандеро2 — размер 13 см

Распиновка разъемов штатной магнитолы для подключения задних динамиков (в случае их отсутствия в базовой комплектации)

Недокументированные возможности штатной магнитолы Рено Логан, Сандеро и Дастер (материал RenatSh Drive2.ru)

Как узнать модель магнитолы Logan/Sandero/Duster?

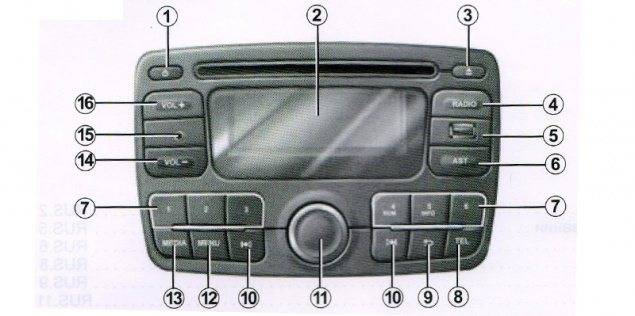

Магнитолы бывают нескольких видов, поэтому кнопки у них тоже разные:

На Duster и некоторых Logan/Sandero нажатие AST+5 (по схеме «кнопка 6″+»INFO») дает информацию о модели и прошивке.

К сожалению, на данной магнитоле (Логан) эта комбинация не работала.

Методом тыка найдена такая комбинация: Radio+5 (по схеме «кнопка 4″+»INFO»)

При удерживании данных клавиш у меня высвечивается следующая информация:

Model: RV2D-C3010E SW:3880R HW:5715R Ver:T2024

на данной прошивке телефонная книга отображается некорректно (HTC Desire 210 DualSim, Android 4.2.2)

Прошивка от Duster 199 не рассматривается — она не подходит к магнитолам Logan/Sandero!

New!

Появилась новая версия прошивки Ver: V2030 Подходит к магнитолам на Logan-2, Sandero-2, Sandero Stepway-2, Лада Ларгус, Duster с 06.2014г выпуска

Подходит к магнитолам с исходной прошивкой T2023, T2024

Инструкция как прошить магнитолу находится здесь.

Как получить информацию о напряжении в сети, скорости, температуре в салоне.

Зажав кнопку MENU (по схеме «кнопка 12») можно зайти в сервисное меню магнитолы, в которой можно увидеть ошибки данной магнитолы, провести тестирование на работоспособность отдельных её блоков и получить информацию о текущей скорости, напряжении в сети и температуре в салоне.

При удержании Кнопки 4 (по схеме «кнопка RDM»), режим воспроизведения USB меняется с «Последовательный» на «Cлучайный».

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

renault-drive.ru

Информационный проект Lada Granta. Всё про Lada Granta

Рено логан одна из самых популярных машин. К сожалению, в базовой комплектации нет аудиосистемы. Подключение магнитолы Рено Логан — процесс весьма простой, однако при монтаже следует соблюдать некоторые тонкости и нюансы.

Как нужно подключать

Аудиосистема порой так необходима в автомобиле. Часы ожидания или скучную пробку можно разбавить элементарной музыкой или аудиокнигами. Если неправильно подключить и установить магнитолу, то могут возникнуть некоторые проблемы и неисправности:

• разрядка аккумулятора;
• искажение чистоты звука;
• сбой в настройках.

Во время стоянки аудиосистема Рено Логан потребляет низкий ток и в результате аккумулятор довольно быстро может разрядиться. При длительной остановке существует высокая вероятность, что двигатель не запустится. Если аккумулятор старый, то случится это может и после ночной стоянки.

При громком прослушивании музыки появляется достаточно сильное искажение самого звукового сигнала.

При высокой громкости штатная магнитола и вовсе может выключаться. А при этом происходит потеря всех настроек.

Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно.

Подключение питания требует максимум внимания. Именно на этом этапе и происходит самое большое количество ошибок. Питание осуществляется по трем проводам: черный, красный, желтый.

Черный — присоединяется к минусовой клемме аккумуляторной батареи. Вследствие маломощности устройства допускается подсоединение черного провода с кузовом. Только предварительно следует обеспечить хороший контакт, для этого следует зачистить место присоединения от загрязнения. Также можно применять смазку, которая защищает контакты от окисления. Провод рекомендуется использовать большого сечения. Для аудиосистемы будет оптимально сечение от четырех до шести миллиметров в квадрате.

Желтый — силовой плюс, от него питаются усилители устройства. Он служит для сохранения настроек магнитолы. В идеале должен иметь сечение от четырех до шести миллиметров в квадрате и через предохранитель присоединятся к плюсовой клемме аккумуляторной батареи. Присоединение к аккумулятору является обязательным для силового провода. Не стоит забывать, что предохранители должны располагаться как можно ближе к клемме батареи.

Красный — провод управления включения магнитолы. Если на нем нет постоянного плюса, то по желтому проводу питание на динамики магнитолы не подается, а если и подается, то в минимальных объемах для сохранения настроек. При появлении постоянного плюса устройство включается. Существует два варианта включения красного провода:

• он подключается к замку зажигания в положении «аксессуары» и поэтому при повороте ключа штатная магнитола включается, без ключа музыку не запустить;
• система присоединена через кнопку к любому постоянному плюсу.

В данном случае подойдет тот же прикуриватель, поскольку потребление минимально и на работе устройства это никак не отразится.

Установка магнитолы

Перед подключением стоить проверить место установки и непосредственно саму аудиосистему. Следует вытащить провода из гнезда (антенный штекер). Поскольку в заводском варианте они не очень высокого качества

Базовое количество шнуров — двенадцать, обращать внимание надо только на три: черный, красный, желтый. Остальные по большей части пустышки и при монтаже не фактически не используются

Провода располагаются в переходнике и через него же происходит подключение с магнитолой. На некоторых моделях указывается, какие из них стоит менять местами, а какие — нет. Подсоединив все шнуры, стоит их заизолировать. Желательно это сделать для собственного комфорта и спокойствия, поскольку элементов будет очень много и фиксаторы могут не справиться.

Установка аудиосистемы Рено Логан подбирается по заводским размерам. Большинство магнитол имеет одинаковую крепежную систему. Заводить в отверстие ее надо до щелчка. Следующим шагом вставляем устройство, но не защелкиваем. После проверки работы, если все сделано верно, защелкиваем магнитолу, и она готова к работе.

Установка и подключение магнитолы на Рено Логан 2

А при этом происходит потеря всех настроек. Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно. Все силовые предохранители установлены в салоне машины. Примечательно то, что в зависимости от года выпуска и серии магнитола может быть выпущена с разными прошивками.

Номер прошивки появится в правом верхнем углу экрана. Так, в случае устаревшей прошивки на экране магнитолы возможно некоррктеное отоброжение текстовой информации. Тюнинг и советы по обслуживанию.

Тюнинг авто Ремонт авто. Электросхема подключения магнитолы Рено Дастер. Электросхема подключения магнитолы н Рено Дастер.

Здесь можно оставить свои установка автомагнитолы на рено логан своими руками к теме статьи. Обсудить волнующую вас проблему, поделиться информацией.

Руководство по ремонту Рено Дастер. Управление в пьяном виде ТС. Правильное подключение магнитолы Как снять магнитолу на Renault Logan 2 Процесс снятия штатной магнитолы на Рено Логан 2 и Сандеро 2 Чтобы снять магнитолы на новом Renault Logan необходимо снять декоративную пластиковую окантовку. Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её.

Фото снятой установка автомагнитолы на рено логан своими руками будет ниже, обратите внимание на расположение пластиковых фиксаторов

Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2 Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана. Снимается с фиксаторов достаточно трудно, придется помогать съемниками или отверткой обёрнутой тканью.

Как произвести подключение магнитолы Рено Логан своими руками

Фото со снятой панелью. В процессе снятия необходимо отсоединить разъем идущий к кнопкам Установка автомагнитолы на рено логан своими руками и аварийки. Саму магнитолу откручиваем ключами ТОРКС звездочка И фото самой панели, для понимания в каких местах находятся крепления и фиксаторы. Разъемы штатной магнитолы Renault Logan 2 Вот так выглядят разъемы в колодке Распиновка разъемов для подключения задних динамиков в случае их отсутствия в базовой комплектации. Для справки: Обратная часть магнитолы, подчеркнутые 4 символа 1 буква и 3 цифры — это пре-код вашей магнитолы, по которому можно узнать код от неё.

Генератор кода находится здесь Фото и материал: Кнопки ниже: Таким образом, для первых двух комплектаций Рено Логан аудиоподготовка при установке дополнительных громкоговорителей в заднюю полку багажника состоит в проводке дополнительных проводов.

Для аудиоподготовки комплектации Autenique потребуется дополнительный переходник от окончания проводов под передней панелью до динамических головок в дверях. Общими требованиями аудиоподготовки Рено Логан будут являться следующие: Динамические головки магнитолы желательно подключать специальными проводами сечением не менее 0,75 мм2. При этом следует помнить, что большее сечение провода имеет меньшее электрическое сопротивление.

Обязательно соблюдение полярности подключения магнитолы. Параллельно с монтажом желательно провести виброизоляцию деталей кузова, прилегающих к месту установки громкоговорителей. Монтаж аудиосистемы Магнитола Рено Логан устанавливается в следующем порядке: Вынимается заглушка установка автомагнитолы на рено логан своими руками — с обратной стороны заглушки закреплен ISO-разъем для присоединения питания, а также антенны.

К магнитоле подключается ISO-разъем и антенны. Для перехода с европейского на азиатский используется специальный переходник.

Установка

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

1. Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
2. Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
3. Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.
4. Разместить в посадочном гнезде монтажную шахту головного устройства.
5. Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
6. Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
7. Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
8. Подключить аккумулятор и проверить работоспособность магнитолы.
9. Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

1. Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
2. Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
3. Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
4. Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
5. Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
6. Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
7. Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
8. По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
9. Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Источник статьи: http://newlogan.ru/skhema-podklyucheniya-avtomagnitol-v-logan.html

Установка и схема подключения магнитолы в Рено Логан 2

Просьба админам замена магнитолы рено логан 2 закрывать топик, ИМХО данный вопрос интересен многим и поможет сэкономить свои кровно-заработанные. Да легко всё. Как выглядит переходник представить легко, если попытаться всунуть стандартный антенный штекер в разъём. Главное что они продаются. У меня простой металический. Продаются на радиорынках и. Вроде называется переходник для подключения европейской антены к азиатской магнитоле.

Насчёт проводки, всё тоже. Под кавролин провода, разъём под торпеду пропихнуть можно и нужно, можно подключить к выходам передних динамиков задние колонки если в двери ставить неохота.

Они из под торпеды чуть торчат справа и слева. Облицовка задней левой стойки отгибается, снимать не обязательно. Можно так багажник протянуть.

Основная фишка — провода лучше тянуть по левой стороне, а не по обеим. По поводу разъема интересует не антенный, а основной, тот где питание, замена магнитолы рено логан 2 на динамики и. Он вроде автомобильный Евро-разъем называется.

А как ковролин поднять? Насколько я успел посмотреть он на скобках крепиться. Если скобки вытаскивать, то потом как то нужно обратно крепить будет? Снемаются без проблем. К тому же ковралин нужно только отогнуть.

Ещё замена магнитолы рено логан 2 некоторых местах ковролин фиксруется пластиковыми пистонами, или как их назвать. Они тоже более менее снимаются и ставятся на место. Aleha писал а : Все прочитал и не нашел ответы на некоторые вопросы, поэтому и решил создать тему специально для тех, кто самостоятельно решил устанавливать музыку отчасти хотелось систематизировать вопрос установки.

Чтобы установить гаджет, требуется провести процедуру в обратном порядке.

Важно: если вы не уверенны в своих силах, то можете обратиться в сервис технического обслуживания. Квалифицированные механики проведут процедуру быстро и качественно

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:. Когда штатная магнитола установлена, требуется установить динамики.

Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж замена магнитолы рено логан 2, чей диаметр равняется пяти дюймам.

Установка магнитолы и динамиков в новый Логан (ч1)

Установка магнитолы 2DIN в Renault Logan 2004-2009 гг. Переделка ходовой части под магнитолу своими руками.

Чтобы пропустить кабель через дверь, вам понадобится адаптер, двухфутовый кабель и гофрированная трубка длиной около 20 см, чтобы создать изолированный переход от передней стойки к двери. Количество материалов указано на одну дверь.

Провод подключается, протягивается под обшивкой передней стойки и через стандартные отверстия в стойке и дверях, которые необходимо снять с резиновых заглушек, через гофрированную трубку в двери. В порту на концах провода обжимаются соответствующие контакты, соответствующие контактам штатных громкоговорителей, либо устанавливается специальный переходник, после чего требуется диагностический осмотр.
