Типы и особенности конструкции катушек зажигания

На автомобилях применяются три типа таких катушек – классические (используются на авто с системами зажигания, в которых имеется распределитель) двухвыводные (применяются в системе зажигания с прямой подачей напряжения на свечу) и индивидуальные (в такой системе на каждую свечу приходится по одной катушке).

Все три вида катушек конструктивно очень схожи, разница между ними заключается в некоторых нюансах. Классическая катушка состоит из двух обмоток – первичной и вторичной. Вторая обмотка помещена внутрь первой. Разница между обмотками сводиться к количеству витков проволоки и толщине провода. Внутрь этих обмоток помещается сердечник из ферромагнитного сплава. Каждая из этих обмоток имеется по два вывода. У первичной эти выводы являются входными, на них подается напряжение бортовой сети. У вторичной же один вывод является выходным высоковольтным, второй вывод соединен к первичной обмоткой.

Все это помещено в герметичный корпус, а все выводы выходят на крышку корпуса.

Двухвыводная катушка отличается от классической наличием двух сердечников – внутреннего, помещенного в обмотки, и внешнего – находящегося над обмотками. Также вместо одного высоковольтного вывода вторичной обмотки у такой катушки их два.

Индивидуальная катушка отличается тем, что не вторичная обмотка размещается поверх первичной, а высоковольтный вывод ее подсоединен к наконечнику, который одевается на вывод свечи.

Все они являются неразборными, и ремонту не подлежат. Хотя часто проблемы с силовой установкой связаны именно с данным элементом. Обрыв обмоток или их замыкание может вызвать перебои в работе, а также полную неработоспособность мотора.

Ремонт катушки зажигания

В большинстве случаев отремонтировать катушку — не выход, обычно решение проблемы сводится к замене механизма. При замене следует проверить соответствие заменяемых компонентов, они должны быть полностью идентичными. Перед тем, как произвести замену механизма, необходимо эффективно прочистить все места соединений от грязи и масляных отложений

Не лишним будет обратить внимание на наличие ржавчины — поскольку коррозия увеличивает показатель сопротивления и зачастую является причиной плохих контактов, от нее следует избавиться

Если вы не хотите в будущем столкнуться с пробоями в системе, то на контакты желательно наносить диэлектрическую смазку, инструкция может различаться в зависимости от модели авто.

Отсоедините провод питания.

Отключите два проводка.

Демонтируйте механизм и замените.

Аккумулятор отключается, от вышедшей из строя катушки нужно отсоединить проводок, который идет к центру крышки трамблера.
С помощью гаечных ключей выкручиваются гайки, фиксирующие провода сверху механизма. В том случае, если на них есть коррозия, провода нужно обработать жидкостью WD-40 и немного подождать. Положение проводов необходимо пометить.
Само устройство держится на кузове с помощью гаек, которые необходимо ослабить, но не выкручивать полностью.
Затем элемент смещается в сторону и демонтируется, устанавливается новая катушка. Дальнейшая сборка производится в обратной последовательности.

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Подготовка к проверке

До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения

Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.

Какое сопротивление должно быть на катушке зажигания

Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».

Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.

Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым

Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.

Внешний осмотр

Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

Проверка первичной обмотки

Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.

Схема проверки первичной и вторичной обмоток катушки зажигания

Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.

Проверка катушки зажигания

Не все водители знают, как проверить катушку зажигания. А в пути такие знания могут пригодиться. Если у машины проявились выше описанные симптомы, то для начала проверьте наличие искры. Для этого достаточно отсоединить высоковольтный провод и при работающем стартере поднести его к любой металлической части кузова на один-два миллиметра. Если вы видите стабильную мощную искру, то с бобиной все в порядке.

Если искры нет, то необходимо знать, как проверить исправность обмотки трансформатора. Проверьте наличие низковольтного напряжения на клеммах первичной обмотки. Отсутствие напряжения указывает на неисправность проводки, генератора, аккумулятора и т. д

Обратите внимание на клеммы, при большом токе их соединения часто горят и искрят. Это вызывает окисление токопроводящих поверхностей

Во время проверки высоковольтного модуля может оказаться, что искра есть, но недостаточно мощная и ненадежно воспламеняет горючую смесь. Это бывает по нескольким причинам:

механическое разрушение корпуса или кабеля высоковольтного модуля;
межвитковое замыкание вторичной обмотки;
снижение сопротивления изоляции обмоток;

Со временем в корпусе устройства появляются микротрещины. Как проверить исправность катушки зажигания в этом случае. Обмотка контактирует с влажной атмосферой и теряет через нее часть энергии высоковольтного импульса. Проверить это несложно. Откройте капот в темном гараже. Если катушка светиться, как наэлектризованная, из нее течет во все стороны светящаяся электрическая энергия или искрит в каком-либо месте, то значит, ее корпус потерял изоляционные свойства.

Обмотка при таком использовании не сгорает, но мощность двигателя падает. Тем не менее, нагрузка на обмотки повышается и они горят.

Искрение у Нексии

Незначительный голубоватый ореол вокруг модуля не в счет – это норма и не входит в признаки неисправности катушки зажигания. Просто проверьте, насколько греется катушка зажигания. Ее температура не должна превышать 90 градусов.

Но когда греется катушка зажигания — трансформатор обязательно сгорает.

Межвитковое замыкание, так же, как и потеря сопротивления между обмотками, снижает коэффициент трансформации, ток потребления увеличивается, и обмотки начинают греться, а затем горят.

Некоторое время может происходить слабое искрообразование, но приговор однозначен – обмотка сгорит. Также обмотки горят из-за малого зазора свечей.

Устройство и типы катушек зажигания

По своей сути, все катушки зажигания являются трансформаторами, которые состоят из железного сердечника, окруженного первичной и вторичной обмотками. Провода первичной обмотки обладают большим диаметром, по сравнению со вторичной, но отличаются меньшим количеством витков. Чем больше разница в количестве витков между обмотками, тем более производительна катушка. Первичная и вторичная обмотки изолированы и не касаются друг друга.

Напряжение от аккумулятора проходит через модуль зажигания или РСМ и перетекает в первичные обмотки, придавая сердечнику свойства электромагнита. Когда модуль зажигания отключает первичное напряжение на катушке, магнитное поле пропадает, вызывая всплеск напряжения в катушке. Напряжение переходит к свече, где возникает искра, воспламеняющая воздушно-топливную смесь в цилиндре.

В настоящее время встречаются три конструктивных решения для катушек зажигания.

Общая – для работы в системе с распределителем зажигания.
Сдвоенная (строенная – для шестицилиндровых двигателей) – для работы с парой однофазных цилиндров.
Индивидуальная – на каждый цилиндр.

Диагностика сдвоенных/строенных и индивидуальных катушек в домашних условиях может быть малоинформативна и затруднена из-за трудности доступа и конструктивных особенностей. Диагностику общей катушки провести несколько проще.

Как проверить катушку зажигания с помощью мультиметра

Как и во всех несложных но ответственных манипуляциях, для тестирования неисправностей катушки зажигания важна последовательность действий.

Проверяем работоспособность мультиметра. Включаем прибор в сеть, если при разомкнутых щупах на экране высвечивается «1» – это то, что надо. Замыкаем щупы и переключаем диапазоны – в режиме высокого сопротивления на экране «00.0», при переходе на диапазон 200 Ом – «до 0.5 Ом». Прибор готов к измерениям.
Читаем инструкцию к автомобилю, для корректного снятия катушки с автомобиля. Общее правило – извлекать катушку не менее чем через 15 мин. после выключения двигателя, а далее начинаются нюансы, в зависимости от модели и года выпуска машины.
Визуально оцениваем состояние катушки. Если окислились контакты, производим их очистку, а вот наличие трещины на корпусе, делает дальнейшие измерения бессмысленными. Весело идём в магазин за новой катушкой зажигания.
Проверяем первичную обмотку. Прислоняем щупы к клеммам – цифра на экране не должна превышать 5 Ом.
Проверяем вторичную обмотку. Переводим мультиметр в режим измерения (Ом). Один из проводов кидаем на центральную клемму, второй на +/-, чёрный щуп на массу. Трактуем данные измерений, опять же, согласно инструкции к автомобилю. В большинстве катушек зажигания нормальное значение сопротивления вторичной обмотки лежит в диапазоне 6-8 Ом, но для некоторых моделей – 15 Ом.

Выход измерений за эти значения является признаком обрыва обмотки.

В принципе, это устранимо, но времена «перемоток на колене» прошли, да и время это занимает, так что разумнее будет направиться в автомагазин.

Проверка и замена катушек зажигания Renault Duster

Необходимость выполнения работы должна быть определена при диагностике системы управления двигателем. Катушки зажигания снимают для их замены, а также для выполнения ряда операций при техническом обслуживании двигателя и его ремонте.

Для проверки катушки потребуется мультиметр.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

3. Нажимаем фиксатор и отсоединяем колодку жгута проводов от выводов катушки зажигания.

3. Осматриваем выводы колодки жгута проводов и убеждаемся в отсутствии коррозии и повреждений. При необходимости обрабатываем выводы колодки специальным средством для очистки и защиты электрических KOHTL.CTOB.

4. Для проверки цепи питания, подсоединив аккумуляторную батарею и включив зажигание, мультиметром в режиме вольтметра замеряем напряжение между выводом 1 колодки жгута проводов и «массой». Напряжение должно соответствовать напряжению аккумуляторной батареи. Если напряжение не поступает, неисправна цепь питания.

7. Извлекаем катушку зажигания, снимая ее наконечник со свечи зажигания.

11. Устанавливаем катушку зажигания на све-чу. Болт крепления катушки затягиваем моментом

14 Нм. Подсоединяем к катушке колодку проводов

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Проверка и замена катушек зажигания» для Renault Duster

Источник статьи: http://carmanuals.ru/renault/renault-duster-2011-16-20-15-dci/elektrika/proverka-i-zamena-katushek-zazhiganiya

Как проверить катушку мультиметром

Чаще всего мы задумываемся о ремонте бензопилы тогда, когда она уже перестает заводиться. Если возникли проблемы с запуском, стоит проверить катушку зажигания. Основные признаки неисправности:

Бензопила не заводится или с трудом заводится «на холодную», троит, пока не прогреется;
Бензопила заводится, но работает неровно, чихает, стреляет и т.д.;
Упала мощность бензопилы;
Увеличился расход топлива.

Для диагностики поломки в системе зажигания воспользуемся таким прибором, как мультиметр. Для этих целей нам подойдет любая модель цифрового мультиметра в комплекте с щупами. Хорошо себя зарекомендовали модели бренда DT, такие, как базовый DT9205A или же мультиметр того же бренда — DT9205A, с более расширенным функционалом.

Цифровой измерительный прибор — мультиметр

Обязательно изучаем инструкцию нашей бензопилы: выясняем рабочие показатели среднего сопротивления для обмотки цепи (стандартное сопротивление в 0,2 — 4 Ом);
Устанавливаем аппарат таким образом, чтобы стрелка показала 200 Ом;
Подключаем мультиметр к обмотке цепи (щупы на «+» и «К» — корпус катушки) и измеряем сопротивление. Если показатели в норме (0,2 — 4 Ом), продолжаем тестировать;
Переводим мультиметр в режим 20 кОм, переносим щуп с корпуса на подсвечник, выполняем проверку. Допустимые значения 6-15 кОм (в зависимости от модели).
Если показатели сильно разнятся с установленными значениями, следует заменить катушку.

Видео

Рекомендуем посмотреть видео, автор которого подробно рассказывает как проверить катушку зажигания бензопилы мультиметром. Тесты проводятся на разных пилах и разных катушках.

Причины неисправности

Почему на выход катушки не поступает ток или напряжение, как определить, что устройство вышло из строя? Для начала давайте разберемся в причинах неисправностей. Обычно это устройство представляет собой деталь с долгим ресурсом использования, но разумеется, вероятность поломок есть всегда. При регулярном использовании механизма и постоянном прохождении через него тока и напряжения, устройства не только греются, но иногда и горят.

Если ремонт катушки зажигания не дает результатов и устройство просто сгорело, то это, вероятнее всего, вызвано замыканием в системе. Решить проблему возможно, если температура при ее работе составляет менее 150 градусов, однако если она выше, то катушки горят бесповоротно (автор видео — Полезный Китай).

Одной из основных причин возникновения неисправности являются проблемы с питанием, током и напряжением, которые исходят от бортовой сети. Из-за постоянных перепадов устройство будет работать нестабильно. Уровень напряжения, к примеру, должен составлять не менее 11.5 вольт. В том случае, если аккумуляторная батарея используется долгое время, это может привести к снижению уровня напряжения, поскольку производительность АКБ падает.

Помимо этого, причиной того, что катушки греются, горят и выходят из строя, может быть неисправный . Проблема решается путем замены кабеля. Как показывает практика, часто причинами поломки устройств являются пробои в изоляции — к примеру, через пробой может попасть моторная жидкость или жидкость из омывателя. Если в изоляции действительно имеются пробои, то проблемы могут проявиться в дождливую погоду.

Что касается индивидуальных устройств, то необходимо помнить, что они всегда работают в условиях критических температур. В результате они не реже греются и горят, поскольку ресурс их эксплуатации по факту не особо высокий. Как показывает практика, если такая катушка сгорела, то пытаться починить ее своими руками будет бессмысленно. Отдельные типы индивидуальных устройств подвержены поломкам из-за больших вибраций от ГБЦ.

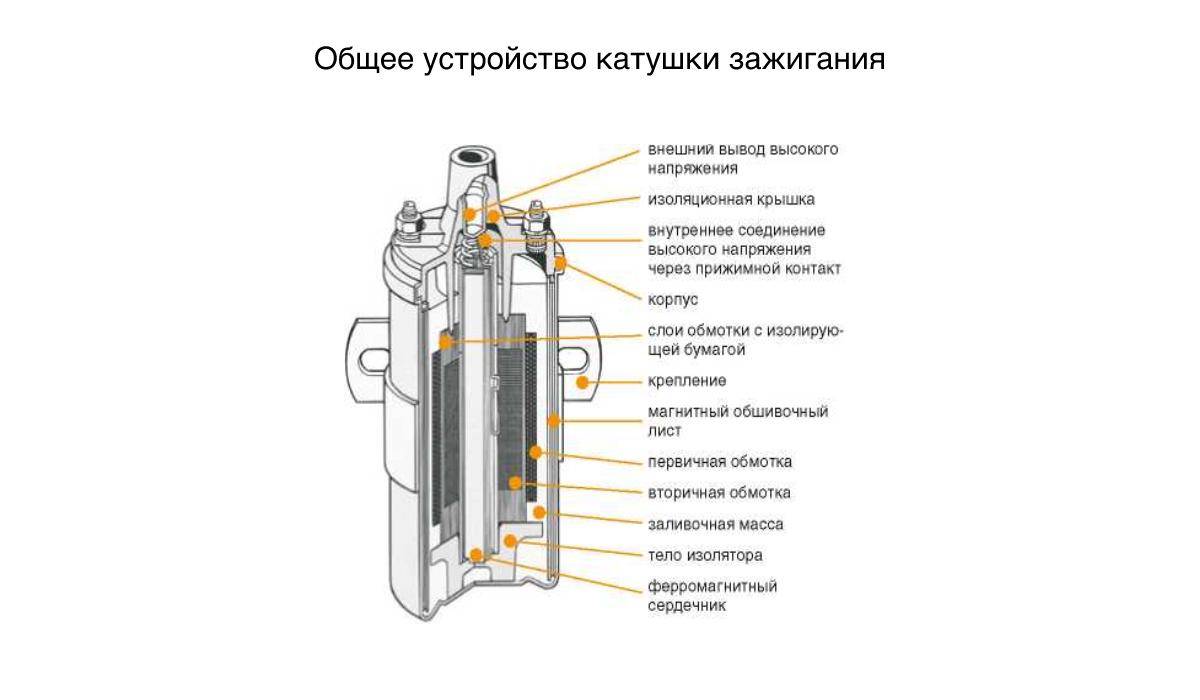

Устройство катушки зажигания

Отдельно следует выделить , как одну из причин, по которым нет искры с катушки зажигания. В частности, речь идет о низкокачественных свечах. Дешевые подделки приводят к тому, что слабые катушки со временем греются и горят. В данном случае причинами служат обратные газы, а также пробои в изоляторе, негативно отражающиеся на состоянии прорезиненного наконечника устройства.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
«Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Какие виды катушек зажигания выделяют

Исходя из их назначения:

Не имеющие контакта.
Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

Общие.
Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
Сухими (залитыми компаундом).

Признаки неисправности

Если с устройством работы катушки зажигания разобраться можно, то в причинах ее неполадки могут быть виноваты разные факторы. Рассмотрим, какие признаки неисправности катушки зажигания существуют и как правильно их распознать.

Признаки неисправности КЗ:

1. Возникновение обратного выхлопа. Как только в системе произошел сбой, водитель замечает появление обратного выхлопа. Он свидетельствует о том, что в систему просочился бензин. Если проблему не решить сразу, то она повлечет за собой другие последствия. Из трубы повалит черный дым с сильным запахом бензина.

2. Большой расход топлива. Если у автомобиля повысился расход топлива, то это вовсе не означает, что вышла из строя катушка зажигания. Но проверить ее все же стоит. В этот момент происходит ситуация, когда малое количество энергии достигает свечей. Возгорания не происходит, поэтому топлива поставляется еще больше.

3. Пропуск зажигания. Неправильная работа СЗ заставляет мотор останавливаться, поскольку искра подается нестабильно. Мотор постоянно глохнет, а водитель его заводит раз за разом.

4. Остановка «движка». Если катушка работает неправильно, то это повлечет за собой проблемы с образованием искры. И постоянно при падении оборотов мотор будет выключаться, а водителю придется его перезапускать. Если свечи уже давно изношены, то катушка будет работать на большом выходе, а со временем выйдет из строя.

5. Некорректная работа на холостых. Это очевидная проблема заключается в том, что неработающая свеча зажигания при неисправной катушке заставляет двигатель дребезжать на холостых. Чтобы проверить это, необходимо открыть капот, включить мотор и наблюдать за его работой. Немонотонный звук свидетельствует о неисправности.

6. Повышенные выбросы. Если топливо сгорает не полностью, то это приводит к большим выбросам. Когда горючее сгорает, то остатки продуктов просачиваются сквозь нейтрализатор и систему рециркуляции. Но несгоревшее топливо нейтрализовать не выйдет, поэтому оно уходит сразу в атмосферу.

7. Активация индикатора Check Engine. Если произошла активация Чек Энджин, значит, в катушке зажигания возникли неполадки. Разные датчики заставляют Check Engine загораться. К примеру, сигналы способен подавать катализатор или цилиндры.

В список неисправностей катушки зажигания входят другие симптомы. Если топливо сгорает неправильно, то запах выхлопных газов также об этом сигнализирует. Из трубы чувствуется сильный запах бензина. Если в ней образуется большое количество топлива, то может произойти выхлоп с огнем. В этой ситуации не стоит продолжать водить машину. Лучше сначала отремонтировать ее и только потом приступить к вождению.

Если неиспользованное горючее не попадает в выхлоп из-за конструкции двигателя, то оно попадает в масляный поддон. Бензин смешивается с маслом. Чтобы проверить это, необходимо достать щуп и стереть с его конца масло. Если салфетка не отдает запахом бензина, то все нормально. В противном случае это говорит о том, что свеча или катушка не работают должным образом.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

Не работает один из цилиндров;
Автомобиль не развивает мощность;
Рывки при резком нажатии на педаль газа;
Трясется двигатель на холостом ходу;
Повышенная вибрация на холостом ходу;
Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

Отключаем минусовую клейму от аккумулятора.
Снимаем декоративную пластиковую накладку.
Откручиваем нужную нам катушку головкой на «10» или Torx E8.
Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Как работает катушка зажигания

Представляет собой соединение двух обмоток. Одна состоит из малого числа витков утолщенной проволоки, первичная обмотка, принимающая низковольтные электрические импульсы (12В). Вторичная густо обвита проволокой малого сечения, образующей высоковольтный ток ( до 35000В). Посредством высоковольтной проводки, этот ток подается на трамблер, затем на свечные электроды. Там образуется дугообразный разряд и появление искры. В первой обмотке электрический ток носит постоянный характер. В мертвой позиции поршня, прерыватель размыкает цепь в обмотке №1. В соседних (вторичных) витках индуцируется ток (повышенной вольтности), и передается на свечные электроды.

Все время, пока прерыватель в замкнут (двигатель на малых оборотах), по первичной катушке проходит электричество, впустую его нагревая. Поэтому, в цепь катушки включают резистор, который уменьшает силу тока (за счет увеличения сопротивления). Когда прерыватель в разомкнутом положении (на повышенных оборотах), нагревание совсем незначительное. При первом запуске мотора, для увеличения энергии искры свечей, резистор блокируется прерывателем (уменьшая сопротивление, тем самым, увеличивая силу тока).

Заключение

Катушки зажигания, как мы уже говорили, имеют свои особенности для разных моделей. Производить их самостоятельную диагностику нужно в полном соответствии с технической документацией, и при тщательном соблюдении правил техники безопасности.

Здоровья вам и вашему автомобилю и удачи на дорогах.

Проверка Катушки Зажигания
