Замена ремня ГРМ у Рено Логан

Замена ремня привода вспомогательных агрегатов на Renault Logan 2

На автомобиле установлен один ремень привода вспомогательных агрегатов. Он приводит в действие генератор, насос гидроусилителя рулевого управления и, в зависимости от комплектации, компрессор системы кондиционирования. Оптимальное натяжение ремня обеспечивается при помощи автоматического натяжителя с роликом.

1 — шкив коленчатого вала двигателя; 2 — ролик натяжителя; 3 — шкив насоса гидроусилителя рулевого управления (ГУР); 4 — направляющий ролик. 5 — шкив генератора; 6 — шкив компрессора кондиционера

Все работы, связанные с проверкой и обслуживанием ремня привода вспомогательных агрегатов, следует проводить в соответствии с планом технического обслуживания. Кроме того, ремень необходимо проверить при появлении признаков недостаточного натяжения: сильный визг при резком нажатии на педаль газа или при включении мощных энергопотребителей и кондиционера. Чтобы восстановить нормальную работоспособность ремня, на который попало масло, можно попробовать обработать его специальным очистителем для приводных ремней. Сильно замасленный ремень следует заменить Неисправный натяжитель также необходимо заменить.

Оценить состояние подшипника натяжного ролика можно по шуму на работающем двигателе с помощью технического стетоскопа. Такая операция показана при проверке технического состояния двигателя. Изношенный подшипник будет издавать повышенный шум.

После снятия ремня привода вспомогательных агрегатов можно проверить состояние ролика, вращая его рукой. Если ролик имеет люфт издает сильный шум или заедает при вращении, его необходимо заменить.

Ремни привода вспомогательных агрегатов двигателей 1,6 8V (К7М) и 1,6 16V (K4M)
Комплектация	без кондиционера	с кондиционером
Маркировка ремня привода вспомогательных агрегатов	6РК 1130	6РК 1822
Номер ремня привода вспомогательных агрегатов по каталогу	8200 821 816	11720 6842R
Ремонтный комплект ремня привода вспомогательных агрегатов	7701 478 717	11720 6746R
Натяжитель автоматический	11750 9654R	8200 933 753
Направляющий ролик	—	11923 3042R

В ремонтный комплект дополнительно входят натяжитель и направляющий ролик

Проверка состояния ремня 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо. 3. Снимаем грязезащитный щиток (см. тут)

5. Осматриваем ремень привода вспомогательных агрегатов с двух сторон.

Чтобы осмотреть ремень по всей длине, торцовым ключом на 18 мм поворачиваем коленчатый вал двигателя.

6. По окончании проверки устанавливаем снятые детали в обратной последовательности.

Замена ремня Необходимость в замене ремня определяем в ходе проверки его состояния (см. выше). Снятие ремня может потребоваться при выполнении других ремонтных работ (например, при замене генератора) В том случае, если ремень исправен и будет использоваться повторно, перед тем, как его снимать, следует поставить метку, указывающую направление вращения, чтобы при сборке установить ремень в такое положение, в котором он уже приработался.

1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо, а затем грязезащитный щиток под правым передним крылом (см. выше). 3. Под правым передним крылом надеваем накидной ключ на 15 мм на болт крепления натяжного ролика (или за шестигранный выступ натяжителя на двигателе без кондиционера)…

…и, сдвигая натяжной ролик по направлению стрелки, ослабляем натяжение ремня. Снимаем ремень со шкива коленчатого вала.

4. Снимаем ремень привода вспомогательных агрегатов с других шкивов и извлекаем из моторного отсека.

5. Для замены натяжного ролика выворачиваем два болта его крепления (на двигателе без компрессора кондиционера — один болт) и снимаем натяжной ролик в сборе с кронштейном.

6. Устанавливаем натяжитель ремня привода вспомогательных агрегатов в обратном порядке 7. Надеваем ремень на шкивы привода вспомогательных агрегатов в соответствии со схемой, показанной на рисунке.

Без кондиционера: 1 — шкив коленчатого вала, 2 — ремень, 3 — натяжной ролик, 4 — шестигранный выступ на корпусе автоматического натяжного ролика; 5 — шкив генератора, 6 — шкив насоса ГУР

с компрессором кондиционера: 1 — шкив коленчатого вала двигателя; 2 — натяжной ролик; 3 — автоматическое натяжное устройство. 4 — шкив насоса ГУР, 5 — шкив генератора, 6 — направляющий ролик, 7 — шкив кондиционера

Этапы выполнения работ по замене ремня ГРМ

Марки ремней, цены и артикулы, оригиналы и аналоги

Восьмиклапанный двигатель Рено Логан 1.4 л имеет индекс K7J. Ременная передача ГРМ в этом ДВС – на 96 зубьев, натяжной ролик – один. Для замены ремня на данном агрегате продаются разные комплекты от таких известных брендов, как Bosch (артикул – 1 987 948 250), INA (арт. 530 0490 10), и Contitech (арт. CT988K2), и др.

В ГРМ K4M имеется два распредвала и два ролика. Ремень – на 132 зуба. На данный силовой агрегат также продаются разные комплекты ГРМ. Выбор очень огромен. Наиболее известными являются комплекты от Renault (арт. 130C17529R), Dayco (арт. KTB460) и конечно же – от Gates (арт. K015671XS).

В среднем, комплект ГРМ стоит от 2 до 6 тысяч рублей и в большей степени ценник зависит от бренда. Также отдельно продаются как ремень, так и ролики, но покупать их таким способом не всегда выгодно, обычно получается еще дороже.

В ассортименте есть и такие бюджетные запчасти, как например – натяжной ролик от Pilenga (для 8-клапанного ДВС), который стоит всего 400 рублей. Если сравнить с ценником на ролик от SKF (1300 рублей), то получается весьма ощутимая разница.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

• Набор гаечных ключей;
• Набор головок;
• Отвертка;
• Новый ремень.

Техника безопасности:

1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
4. Снять старый ремень вспомогательного агрегата.
5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

1. Открутить болт крепления опорного ролика накидным ключом на 13 мм.
2. Демонтировать болт вместе с защитной крышкой генератора.
3. Снять ролик.
4. Аналогичными действиями снять натяжной ролик.
5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

1. Снять грязезащитную крышку силового агрегата.
2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Ход работ по замене ремня ГРМ 16 клапанного K4M

Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).

Начало замены

Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.

Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.

Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.

Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.

Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ

Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.

После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.

Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.

Снятие ремня ГРМ

Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.

После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).

Устанавливаемые двигатели

Рено Логан: замена ремня генератора

Фотография генератора на Рено Логан в новом кузове

Для общего ознакомления.

Генератор под капотом нового Рено Логан (фото редакционного автомобиля)

Одной из причин снижения зарядки аккумуляторной батареи на Рено Логан является ослабление ремня генератора. Обычно, в таком случае появляется свист при попадании на него воды, в сырую погоду, или же при повышении нагрузки (при включении сразу нескольких мощных потребителей энергии).

Если подобные проблемы появились с вашим Renault Logan, то необходимо подтянуть ремень, использую для этого следующий инструмент:

• Ключ на 13
• Головка на 13
• Вороток или трещотка
• Удлинитель
• Монтировка

Читать дальше: Самая дорогая машина майбах

А теперь самый простой способ

Просто выставили метку распредвала вверх, специально поправили старую метку на ремне ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные, и с каждым поворотом смещаются два зуба. Если вы терпите, то после определенного количества оборотов все знаки встанут на свои места, но они нам не нужны.

Значок в кружке понадобится, если мы проделаем долгий путь, касающийся конца статьи.

Если старая метка на ремне и распредвале совпадала, то еще и вторая на ремне и коленчатом валу.

Если у вас более новый Логан, звездочка распределительного вала будет выглядеть так.

Отметим метки на ремне маркером, если они не хранятся, запоминаем, какой распредвал. Отпускаем гайку приемной бобины и снимаем ремень вместе с роликом.

Новый комплект ГРМ.

Новый ремень ГРМ имеет маркировку и направление движения.

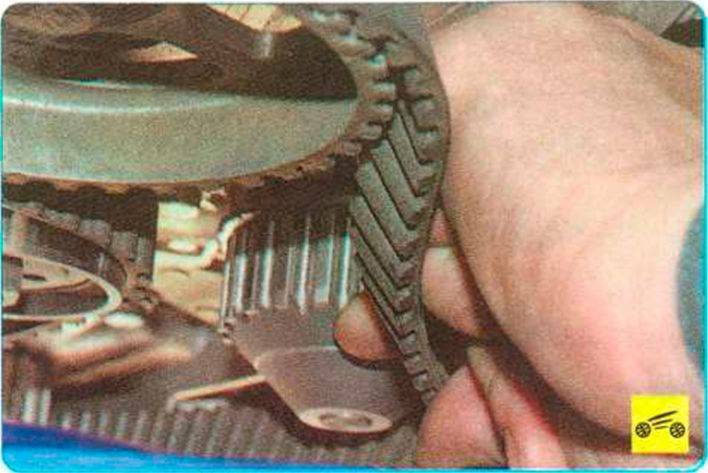

Накладываем старый ремень на новый и удивляемся, насколько четко сочетаются все отметки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Закручиваем роликом при помощи обычного ВАЗовского приспособления. Проверяем натяжение ремня, двумя пальцами поворачиваем длинную ветку и, если ее можно повернуть более чем на девяносто градусов, снова натягиваем. Это все. Вы можете поставить на место все, что было ранее удалено.

Рено логан 1.4 метки грм фото

Замена ремня ГРМ на Логане занимает порядка двух часов, экономит порядка полутора-двух тысяч рублей. В процессе понадобится некоторый специфический инструмент, поэтому желательно подготовиться к. Для данного двигателя это критично, потому что метки расположены на ремне, мало того, так двигатель еще и очень любит гнуть клапана. Инструменты, которые пригодятся. Замена ремня ГРМ на Рено Логан 1,4, как уже сказано выше, требует определенного набора инструментов. Прежде всего, это ключи и головки на 16 и 8. Именно такой размер болтов выбрала французская компания. Кроме того, пригодится маленькая трещотка с головкой на 10, а так же устройство для натяжения роликов.

Одну из главных функций в седане французского производства Рено Логан выполняет (ГРМ) газо-распределительный механизм. Насколько качествен и надежен ремень данной системы.

Замена ГРМ Рено Логан — Продолжительность: Замена ГРМ просмотров. «ГТ» Замена заднего сальника коленвала и заглушки на ВАЗ классика. Замена ремня ГРМ Renault Logan — Продолжительность: Евгений Липовка 57 просмотра. Обрыв ГРМ (К4М) Renault. Установка і затяжка головки рено Кенго метки грм — Продолжительность: Igor Tsaruk . Загрузка похожих видео.

Фиксатор ставим на место. На такую работу обычно уходит не более двух-трех часов, но выполнив ее самостоятельно вы будете уверены, что сделали все правильно. После натяжения ремня не забудьте выкрутить болт из технологического отверстия. Ad Blocker Detected Our website is made possible by displaying online advertisements to our visitors. Также снимаем защиту картера.

Ремень ГРМ Рено Логан: замена своими руками. , , 8 клапанов | KOSTIN-HUTOR.RU

И так настал тот день когда появилось возможность поменять ремень грм, заодно решил поменять все что в этом узле или рядом помпа, ролики грм, приводной ремень, ролики приводного ремня, демферный шкиф коленвала.

Начали с того что подняли машину на подъемнике, сняли правое колесо, защиту двигла, подкрылок правого колеса. Затем сняли правую опору двигателя, приводной ремень и ролики приводного ремня, и далее вытаскиваем заглушки распредвалов, выставляем ВМТ по первому цилиндру первый возле кпп и вкручиваем фиксатор коленвала и ставим фискатор распредвалов.

Фиксатор распредвалов у меня лично с небольшим усилием зашел. О фиксаторах в самом низу. Начали снимать крышки ремня грм, у обоих крышек есть трудно доступные болтики. Сразу скажу откручиваем обе крышки а снимаем сначала нижнюю а затем верхнюю, ставим наоборот.

Это из-за того что верхняя на двух шпильках нельзя было все болты заюзать французы? После этих манипуляций откручиваем шкиф коленвала, натяжной ролик ремня грм и снимаем ремень грм. Снимаем натяжной и паразитный ролик. У меня паразитный был на гермете я его открутить не смог пришлось зубилом откручивать, думал уже приваривать гайку но с огромным трудом сбили его. Поставил обычный болт под ключ и без гермета! Кстати на помпе помоему 7 болтиков одного диаметра и один больше так вот тот что больше это сливной болт.

Незнаю чем это плохо но по каталогу и стояла помпа под герметик «типа нового образца». Я новую поставил с прокладкой без герметика «старого образца». Затем ставим наместо натяжной ролик ремня грм но не затягиваем одеваем ремень грм на свое место и я его поставил вместе с паразитным роликом прикручивая его.

Тут сказать легко а ставили вдвоем минут некоторые звезду нижнюю с ремнем накидуют, приоткручивают верхнии звезды, я сделал как захотелось мне хоть и через жжж, тесть хотел звезды распредвала приоткрутить как делают на всех авто в условиях сто. Затягивая болт блокировал коленвал маховиком, а откручивал с помощью пятой передачи и тормоза. После сборки не спешим заводится а проверяем фиксаторы и вручную прокручиваем пару раз по 4 оборота коленвала не упирается ли что то и где то.

У меня лично после сборки фиксатор распредвалов очень легко заходил и выходил, так легко что ощущение что фиксатор меньш 5мм. Насчет фиксатора КВ mot. Много вариантов в интернете но правильный вариант: Невкоем случае не закручивайте фиксатор кв который длинее 70мм!

Его коленвал гнет и вы его не выкрутите. Если размер будет не в допуске Обзор комлектов грм K4M www. Мне вообще поменяли без болта в КВ, а только фиксировали распредвалы. И ВМТ с отверткой в 4 целиндре. Заменить антифриз при замене помпы. Я месяц назад тоже менял ГРМ и помпу. У меня вопрос, вы как натяжной ролик натягивали? Я натянул по второму варианту. Cars Experience Communities Read most popular. В оговоренное время приехал к тестю на сто и приступил с ним к замене.

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование	Артикул	Цена, рублей
Power Grip (оригинал)	130C17529R.	От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Сроки замены

Любая деталь двигателя, в том числе зубчатый ремень в приводе ГРМ, имеют свой ресурс. Изготовитель автомобиля рекомендует не превышать срок службы ремня более чем 60 тыс. км пробега. Владелец машины может корректировать эту цифру, так как срок службы зависит от условий эксплуатации машины, качества используемых запасных частей, технического состояния двигателя. Если в процессе эксплуатации мотора износились сальники коленвала, распредвала, возможно появление следов моторного масла в зоне работы механизма ГРМ.

Попадание технических жидкостей на тело ремня значительно сокращает срок его службы. Поэтому рекомендуется при выполнении технического обслуживания машины осматривать двигатель, если обнаружены следы моторного масла, подтекание следует немедленно устранить.

Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым.

Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Замена ремня ГРМ двигателя 1,6

[Решено] Как проверить ремень ГРМ на рено логан?

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с как на рено логан проверить ремень грм М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров для наглядности показано на снятом силовом агрегате. На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм. Изготовленное приспособление — установочный палец… …вворачиваем в резьбовое отверстие блока цилиндров. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров… …установочный палец 1 ввернется в отверстие до конца своей резьбы и упрется в как на рено логан проверить ремень грм площадку 2 на щеке коленчатого вала для наглядности показано на демонтированном двигателе и при снятом поддоне картера.

При этом коленчатый вал невозможно будет провернуть по часовой стрелке. Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров между гайкой и бобышкой останется зазорто немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива.

Затем вворачиваем установочный палец в отверстие блока до конца до соприкосновения торцов гайки пальца и бобышки отверстия в блоке и проворачиваем коленчатый вал по часовой стрелке до упора как на рено логан проверить ремень грм щеки в палец.

Замена ГРМ Рено Меган 1 К4М своими руками

Причиной быстрого обрыва ремня может стать не только истекший срок замены, но также и установка низкокачественного дешевого контрафакта, которые в принципе долго не живут. Мы рекомендуем устанавливать только оригинал или марки, одобренные производителем.

Артикул оригинала – 7701474359 или 130C13191R.

Предварительно подготовить:

• набор различных ключей, шестигранников и отверток;
• фиксатор коленвала (mot-1489) и распредвалов (mot-1469);
• ненужные тряпки;
• ВД-шка;
• пара домкратов;
• комплект ГРМ;
• обводной и натяжной ролики.

Порядок проведения работ:

• Переднее правое колесо необходимо поддомкратить, вывесить и снять.
• Снять защиту поддона и подкрылок.

Снять приводной ремень допоборудования, отжав натяжитель.

• Теперь необходимо поддомкратить и слегка вывесить мотор.
• Снять крепежи опоры мотора (она же крышка) около газораспределительного механизма.

Убрать 2 шт. пластиковых заглушек распредвалов с торца головки блока (со стороны коробки переключения передач).

• Далее нужно найти проем в корпусе сцепления в нижней части двигателя, чтобы обеспечить подход к венцу маховика.
• Просунуть в отверстие силовую отвертку и заклинить коленвал, затем снять крепление, удерживающее приводной шкив допоборудования (в данный момент необходимо помощь второго человека, так как в одиночку удерживать вал и снимать болт невозможно).
• Провернуть коленвал до того момента, когда пазы распределительных валов около коробки передач (там ранее были сняты заглушки) не выстроятся горизонтально по прямой. Прямая должна быть расположена под уровнем оси валов. Более подробно процедура описана ниже.

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

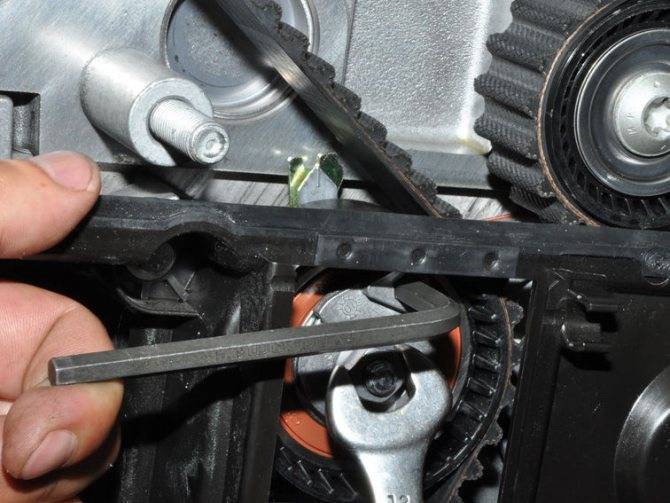

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.

Какой ремень выбрать

Ремень ГРМ служит для соединения распредилительного вала с коленчатым В процессе работы ремень растягивается. Это влияет на качественные показатели двигателя. Увеличивается  расход топлива, мощность двигателя уменьшается, а температура охлаждающей жидкости повышается. Поэтому необходимо своевременно заменять ремень и следить за его состоянием.

Очень опасно когда ремень порвется или перескочит через  зубья шестерен. Это может произойти в любой момент. Причины самые разные — износ шкивов, неправильно установленные валы, низкое качество материала, из которого изготовлен ремень. Сразу следует отметить, что большинство двигателей не переносят обрыва ремня ГРМ — загибаются клапаны. В результате потребуется ремонт двигателя.

Лучше приобрести ремень у проверенного производителя.

Главный критерий-качество. Старайтесь приобретать только оригинальные запчасти в магазинах, не используйте мультибрендовые, которые можно предложить в автосалонах. Обычно такие компоненты имеют сомнительное качество и могут просто не отработать заявленный ресурс. Автопроизводители пытаются улучшить качество элементов на своих автомобилях. А доверять такой узел, как ремень ГРМ, неизвестному производителю крайне опасно — можно ожидать неприятностей сразу после установки. Лучше немного переплатить за оригинальный ремень и ролик, чем делать дорогостоящий ремонт двигателя.

Подготовительные работы

Автомобиль советуют поставить в хорошо освещаемом месте. Конструкция Renault Logan продумана до мелочей, поэтому особых сложностей с доступом к месту работ не появится. Естественно, придется подготовить полный набор инструментов: гаечные и накидные ключи, а также специальный вилочный ключ. Он используется для натяжения роликов. Если у вас такого не имеется, спросите у знакомых или, в крайнем случае, возьмите в аренду на СТО. Также вам понадобится домкрат, чтобы приподнять транспортное средство.

Подготовьте средство WD-40. Некоторые крепежи могут «прикипеть». Не забудьте запастись множеством тряпок. Как правило, в подкапотном пространстве скапливаются огромные количества грязи. Ролики при замене желательно очистить, чтобы избежать в будущем проскальзывания ремня.

Замена в комплектации без кондиционера

Обслуживание ГРМ Рено Логан

Ресурс прочности ремня газораспределительного механизма Рено Логан, предусмотренный производителем для российских дорог, составляет 60000 км. Это значит, что при проведении ТО-2 ремень ГРМ меняется в обязательном порядке, даже если на нем не видны механические повреждения или следы жидкостей. Проверять натяжение ремня ГРМ и состояние роликов рекомендуется каждые 15000 километров профилактически или при нарушении устойчивости работы двигателя при исправном зажигании.

Из-за слабого натяжения ремня ГРМ зубья на ремне изнашиваются быстрее и возникает проскальзывание между коленвалом и распределительным валом. Это приводит к потере мощности и постепенной рассинхронизации работы клапанов. Таким образом, несвоевременная профилактика газораспределительного механизма может привести к загибанию клапанов и дорогостоящему ремонту головки блока цилиндров.

Заменить комплект ГРМ самостоятельно вполне реально, хотя на «Логане» эта процедура сложнее, чем на отечественных авто. Порядок действий при этом следующий:

• 1. Демонтировать правое переднее колесо;
• 2. Снять пластиковый кожух и ремень генератора;
• 3. Открутить шкив коленвала (должна быть включена передача и нажата педаль тормоза);
• 4. Открутить защитный кожух ГРМ;
• 5. Открутить опору двигателя (потребуется подпереть двигатель снизу и опустить автомобиль);
• 6. Снять верхний (металлический) кожух ГРМ;
• 7. Совместить метки на шкиве распредвала и клапанной крышке;
• 8. Снять шестерню коленвала одновременно с ремнем ГРМ;
• 9. Снять натяжной ролик.

Необходимо осмотреть снятый ремень на наличие масляных пятен. Нельзя устанавливать новый ремень, пока не будут выяснены причины протечек. Обязательно осмотреть насос системы охлаждения (помпу) на наличие коррозии и протеканий. Осмотреть сальники и заменить в случае их протекания. Перед тем как одеть новый ремень ГРМ, обязательно нужно очистить рабочую область от загрязнений и следов масла.

Порядок установки ремня ГРМ:

• 1. Одеть ремень на коленвал вместе с шестерней (с учетом меток);
• 2. Одеть натяжной ролик;
• 3. Одеть ремень на помпу и шестерню распредвала (с учетом меток);
• 4. Проверить все метки;
• 5. Установить натяжение ремня;
• 6. Установить остальные части в обратном порядке.

Рынок запчастей для Рено Логан обширен и каждый владелец сам делает выбор между оригинальными деталями и бюджетными аналогами

Но экономить на такой важной детали как ремень ГРМ нецелесообразно

Экономия в 300-400 рублей может привести не только к более серьёзным денежным затратам на капитальный ремонт двигателя, но и к аварийной ситуации, представляющей опасность для жизни самого владельца и окружающих.

Монтаж нового ремня ГРМ на Логан:

Что купить

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault  с каталожным номером 130C17529R

Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей

• Contitech;
• Bosch;
• Dayco;
• Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)

В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний

Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

Когда нужно менять ремень генератора

Прежде всего, ремень генератора на Логан, как и на многих других автомобилях, передает вращение на ротор генератора от двигателя. При этом ремень является резинотехническим изделием с ограниченным сроком службы.

Проскальзывание ремня или его обрыв приведут к тому, что генератор не сможет нормально работать, АКБ не будет заряжаться, в результате чего, как минимум, возникнут проблемы с аккумулятором. Также износ ремня генератора приводит к появлению посторонних звуков (ремень генератора свистит, пищит и т.д.).

Чтобы избежать неожиданных поломок и непредвиденных проблем, необходимо регулярно проверять состояние и натяжение ремня генератора. Также специалисты рекомендуют менять такой ремень каждые 4-5 лет независимо от состояния. Еще добавим, что на ресурс ремня влияют и условия эксплуатации. Это значит, что на разных авто одной модели ремень может прийти в негодность через разные интервалы, причем как по времени, так и по пробегу.

Например, при езде в условиях города, а также в жарком климате ремень износится быстрее. Причина — частые запуски ДВС, высокие температуры под капотом и т.д. В свою очередь, если машина больше ездит по трассе со средней скоростью, двигатель запускают и глушат реже, обдув встречным воздухом на скорости не позволяет сильно перегреваться подкапотному пространству. Соответственно, резинотехнические изделия «живут» дольше.

Как показывает практика, на Рено Логан ремень генератора достаточно надежен в том случае, если речь идет об оригинальном изделии, установленном еще на заводе. В таком случае, вместо того, чтобы менять ремень каждые 4 года, необходимо периодически его осматривать, а также проверять его натяжение. Осмотр состояния ремня рекомендован каждые  10-15 тысяч километров.

Если ремень потрескался, расслоился, заметен износ, участки ремня выкрашиваются, а также на ремне есть пятна технических жидкостей, такой ремень подлежит замене. Также основанием для замены ремня можно считать его свист и недостаточное натяжение. Обычно растянутый ремень проскальзывает, причем генератор не работает нормально. Если не удается подтянуть ремень при помощи натяжителя, данный элемент нужно менять на новый.

Процедура замены: моторы К7J и К7М 8 клапанов

Подведем итоги

С учетом приведенной выше информации становится понятно, что  замена ремня генератора не Рено Логан  не является сложной процедурой и вполне может быть выполнена своими руками

Однако важно правильно подобрать сам ремень и ролики и установить ремень по схеме.  Еще одним нюансом является натяжение ремня генератора, о чем было рассказано выше в данной статье

В качестве итога отметим, чтобы избежать распространенных ошибок, следует отдельно изучить мануал, схему его установки, а также как правильно натягивать сам ремень и с каким усилием. Такой подход позволит выполнить процедуру правильно, а также без ущерба для самого ремня и других механизмов.
