Как регулируется давление в системах топливоподачи тупикового типа (без обратки)?
А никак. Здесь применено другое решение.

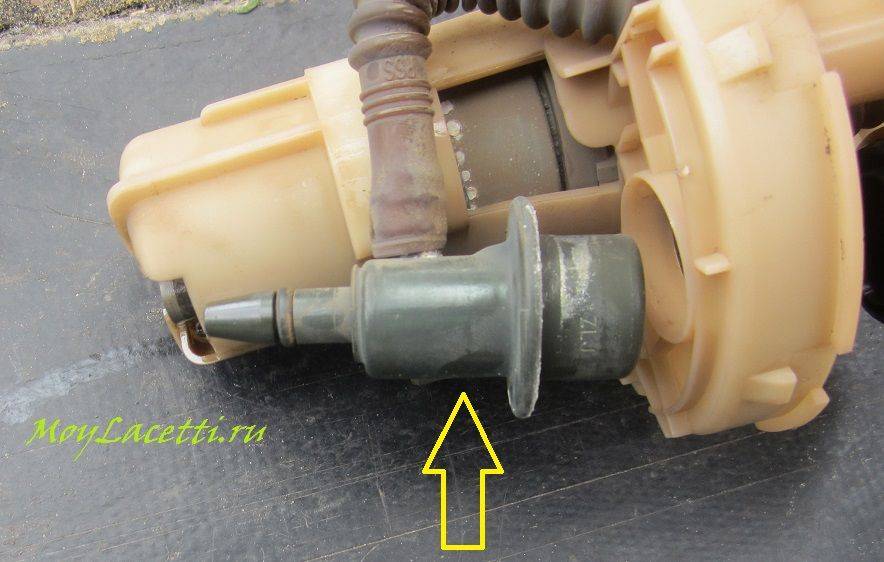

В топливном модуле внутри топливного бака находится обратный клапан с ограничителем давления до 4 бар
В пособиях по ремонту и авто литературе почему-то упускают этот факт, а чаще, вообще, пишут неправду, вводя в заблуждение автовладельцев. В системе тупикового типа давление всегда выше, чем в системах с рециркуляцией и у него нет «пределов» — оно всегда постоянно!
Зачем выше давление? В системах с рециркуляцией топливо перекачивается по кругу и бензин циркулирует постоянно, охлаждая топливную рампу. Если не будет охлаждения, тогда топливо в рампе может закипеть!
А как мы знаем из уроков физики, при повышении давления — у жидкостей повышается температура кипения. Вот для этого и повышают давление в системах топливоподачи «без обратки».
Поэтому, если в сервисе замерили давление топлива на Вашем автомобиле с системой тупикового типа и оно составило 3 атм., а Вам рассказывают, что давление в норме и топлива хватит, то уматывайте с этого сервиса, как можно быстрее.
Важно понимать, что такое давление необходимо не столько для достаточности топлива (двигатель и при 2,5 атм. будет работать), сколько для предотвращения его закипания! А если топливо закипит, то о нормальной работе двигателя можно забыть
Как поменять РДТ
РДТ обычно меняют новый, но можно попытаться его отремонтировать. Купить нужный узел можно в любом автомагазине или на одной из интернет-площадок, торгующих запчастями.
Порядок действий:
- Найдите под капотом пробку штуцера, контролирующую давление. Открутив ее, выкрутите золотник.
- Подсоедините шланг и манометр. Используйте хомут. Максимальное давление – 3,2 Бар.
- Открепите шланг от РДТ. При этой процедуре возрастает от 20 до 70 кПа. В противном случае, ремонт оказывается лишним, нужно ставить другой узел.
Если РДТ не ремонтопригоден, поставьте вместо него новую деталь:
- Открепите вакуумную магистраль. Давление возрастет. Сначала понизьте его, а затем извлеките шланг. Выкрутите гайку на трубке слива, через которую бензин или дизтопливо поступает к регулятору через фильтр.
- Открутите крепления узла к рампе. Демонтируйте узел с магистрали, через которую сбрасывается горючее. Извлеките кольцо, оставшееся в рампе, чтобы насадить его на РДТ перед монтированием.
- Поставьте новый РДТ и выполните выше описанные действия в зеркальной последовательности. Проверьте, исправен ли новый узел, и завершите сборку. После установки проконтролируйте качество работы нового устройства.
РДТ – миниатюрная, но крайне важная деталь автомобиля. Регулярно проверяя ее готовность к работе, и вовремя меняя, удается предотвратить многие проблемы, с которыми часто сталкиваются автовладельцы.

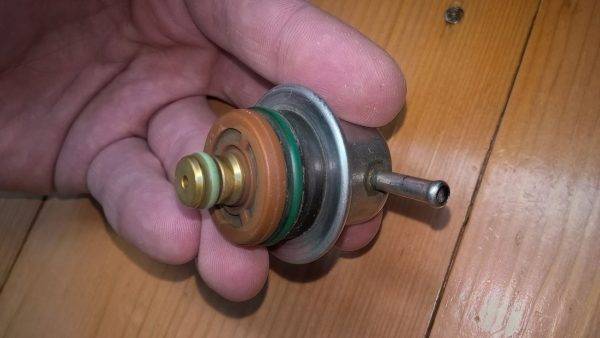

Как устроен РДТ и где он находится
Различают два варианта РДТ – механического и электрического типа. Первые устроены как клапаны сброса (вакуумного типа), пропускающие назад лишнее топливо при высоком давлении. Второй вариант – это датчик давления, передающий блоку управления информацию.
Сегодня в авто регулятор давления расположен в одной из двух локаций:
- Топливная рампа. Узел подключают к впускной и выпускной магистрали. По первой подается бензин/дизель из бака, по второй сливается лишнее топливо – таким путем получают в топливной рампе низкое давление.

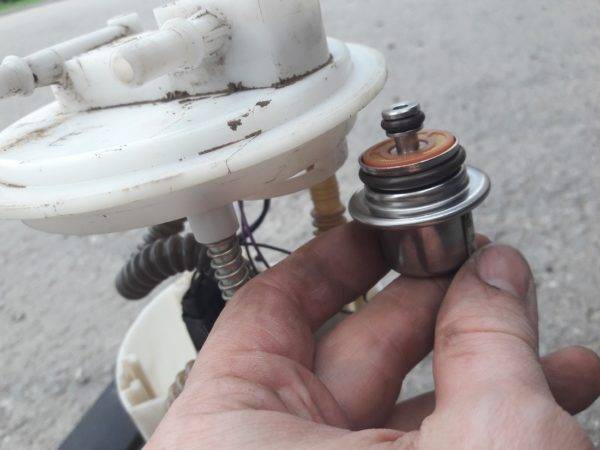

- В баке на насосном модуле. Топливо, имея установленную компрессию, попадает в мотор, без применения дополнительного шланга. Бензин/дизтопливо, при таком расположении, сбрасываемое в бак, не нагревается.

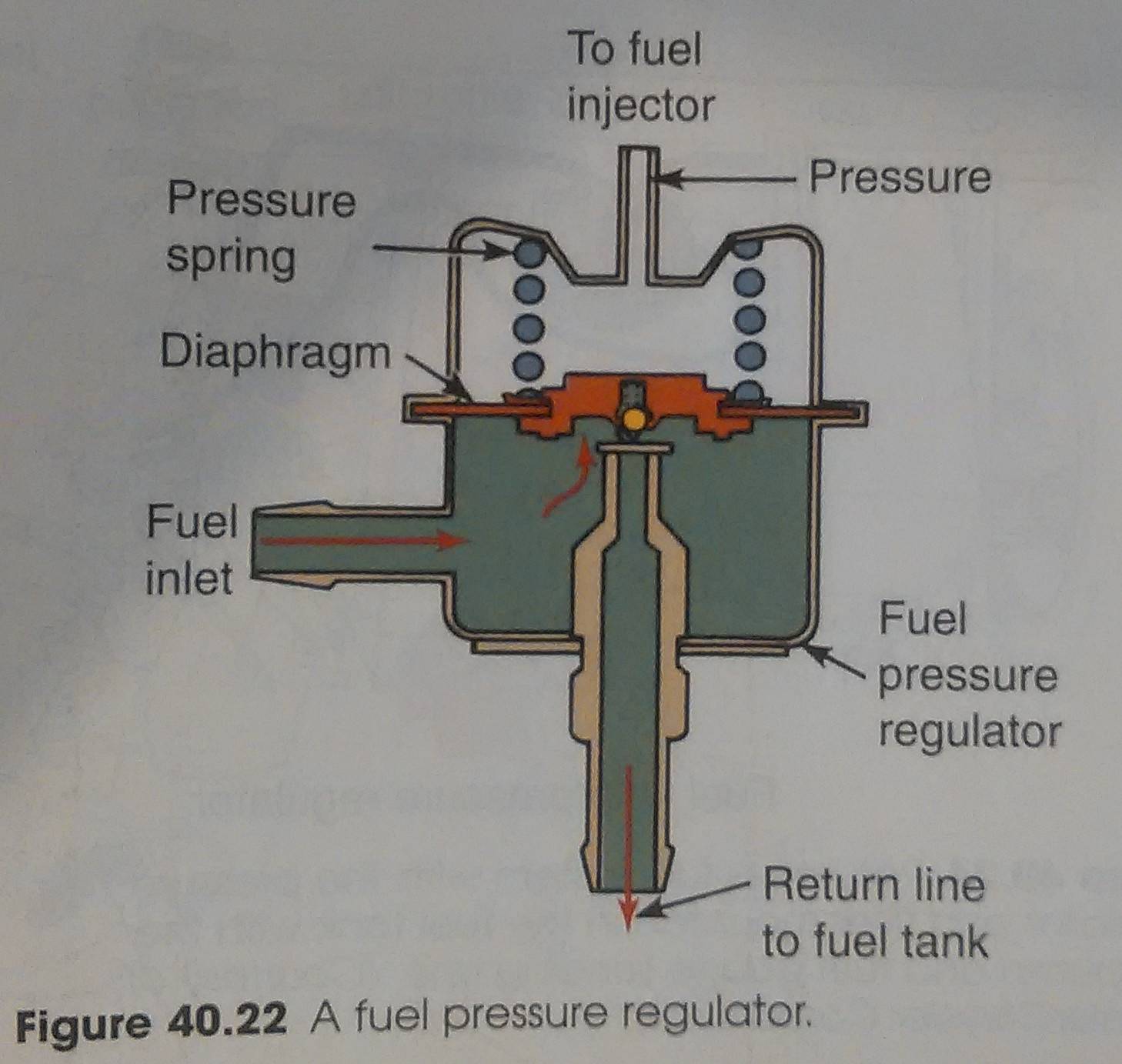

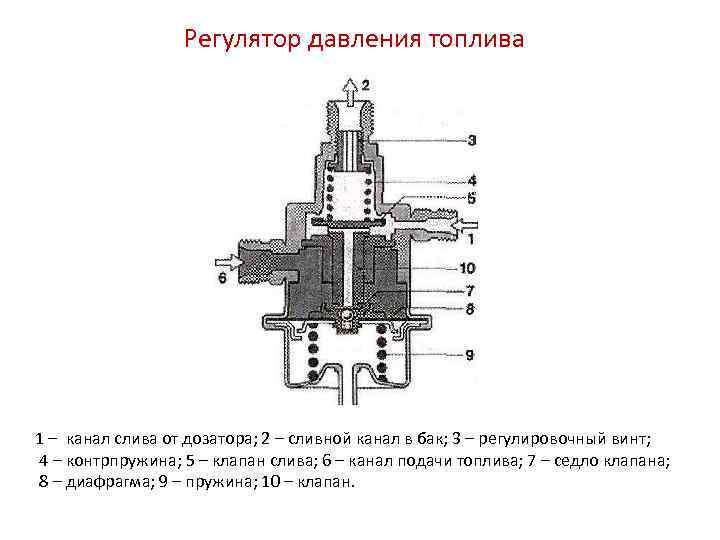

Регулятор состоит из:
- Корпуса. Он сделан из металла. Прочен и герметичен. Это предотвращает утечку горючего и падение давления.
- Мембраны. При высоком давлении приоткрывает магистраль для слива топлива.
- Обратного клапана. Стоит на входе устройства.
- Пружины. Она давит на диафрагму клапана.
- Штуцеры. Крепят магистрали впуска-выпуска топлива.
- Уплотнительные элементы. Отвечают за герметичность.
На заметку!
Механический регулятор работает за счет разницы давлений. В ряде систем вместо РДТ используют электромагнитный клапан, управляемый ЭБУ мотора.
Механический РДТ – это, клапан, на который с разных сторон оказывает давление топливо и пружина. Если обороты низкие, клапан, открывшись, позволяет топливу слиться в бак. Затем включается насос, перекачивающий горючее через фильтр.
Признаки неисправности РДТ
Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:
- неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
- наблюдается уменьшение чувствительности мотора;
- наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
- повышается уровень вредность (наличие СН и СО) выхлопных газов;
- повышается расход топлива;
- наблюдаются затруднения с запуском двигателя.
Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.
Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности
Диагностика представленного оборудования проводится следующим образом.
Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.
Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.
Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.
Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.
Как проверить датчик давления топлива
В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:
- механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
- мультиметром;
- манометром.
Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.
Механическая диагностика регулятора старого образца
Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.
- Завести двигатель.
- Запомнить характер его работы (неисправный датчик дает троение мотору).
- Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.
Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.
Диагностика мультиметром
С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.
- Снять с датчика колодку.
- Перевести мультиметр в режим измерения напряжения.
- Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.
Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.
Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.
Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).
Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.
При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.
Проверка манометром
Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.
Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.
Проблемы с давлением топлива
Представим, что топливный насос износился и не может создать давление в 4 бара или ограничитель давления прохудился и также не держит давление в 4 бара. Допустим, давление не поднимается выше 2,5 бар. В таблицах прошивки ЭБУ есть чёткий алгоритм действий, при каких условиях производить ту или иную коррекцию времени впрыска. Но ЭБУ не видит, что давление не 4 бара, а всего 2,5 и продолжает делать свою работу по вписанным в таблицы алгоритмам. А из-за пониженного давления в рампе через форсунки проходит меньшее количество топлива, чем положено. Соответственно, и во время коррекции времени впрыска, топлива будет проходить недостаточно за то время, которое даёт ЭБУ. Так мы получим провал во время нажатия педали газа.
Представим обратную ситуацию. Регулятор или ограничитель давления заклинили в открытом положении. Давление возросло и стало выше положенного. Это тоже не есть хорошо. Это приведёт к рывкам в переходных режимах, перерасходу топлива. Такие же симптомы и при негерметичности форсунок.
Клапан контроля потока топлива (MPROP)
В зависимости от условий работы, например, нагрузки на двигатель, ЭБУ двигателя увеличивает, снижает или поддерживает постоянным давление в топливной рампе.
На разных автомобилях и двигателях применяются свои схемы управления давлением топлива в рампе. В большинстве случаев ЭБУ двигателя получает сигнал от датчика давления топлива в рампе и определяет требуемую величину давления.
В системах со смешанным регулированием давления применяется электрический или шестеренчатый топливоподкачивающий насос для подачи топлива в ТНВД. Максимальное давление топлива в рампе в этой системе составляет примерно 1600 бар. Давление регулируется одновременно клапаном регулирования давления в рампе (RPCV) и магнитным пропорциональным клапаном (MPROP). Кроме того, в этих системах может применяться датчик температуры топлива (4). реимущества данного типа систем:
- Отсутствует избыточное давление топлива в рампе в момент ускорения (поэтому такие системы удовлетворяют современным стандартам токсичности отработавших газов).
- Более низкий крутящий момент ТНВД.
В системах, где регулирование давления происходит в рампе, давление топлива варьируется в пределах 400 1600 бар и зависит от режима работы двигателя. Давление регулируют два клапана, один из них установлен на ТНВД, другой — на рампе. ЭБУ двигателя контролирует давление в рампе на соответствие требуемому значению с помощью датчика давления топлива, установленного на рампе. Поскольку количество топлива, необходимое для нормальной работы двигателя на разных рабочих режимах, изменяется в широких пределах, следует постоянно регулировать давление топлива, нагнетаемого ТНВД в рампу. Это осуществляют оба клапана, RPCV и MPROP, по сигналам датчика давления в рампе (RPS).
Пуск двигателя
В момент пуска двигателя ТНВД накачивает в рампу максимальное количество топлива для обеспечения быстрого и надежного пуска. Сразу после запуска клапан регулирования давления (RPCV) полностью открывается. Регулирование давления топлива осуществляется клапаном RPCV.
Холостой ход и низкие обороты двигателя
Когда двигатель работает на частоте чуть выше холостого хода, давление топлива регулируют оба клапана, RPCV и MPROP. Работа одновременно обоих клапанов предотвращает появление пульсаций топлива, вызванных фактором неравномерной подачи плунжерного ТНВД. Насос может работать в режиме высоких подач, при этом клапан RPVC направляет часть топлива на слив, поддерживая требуемое давление в рампе.
Высокие обороты двигателя
На высоких оборотах двигателя в работе по регулированию давления в рампе задействован клапан MPROP. Поскольку в этом режиме невозможна максимальная подача топлива от ТНВД, потребность в крутящем моменте вала ТНВД сокращается. Невысокий момент на валу ТНВД приводит к снижению расхода топлива, так как нагрузка на двигатель стала меньше. Если необходимо резкое падение давления, клапан RPCV направит топливо на слив. В зависимости от условий движения давление топлива может достигать 1600 бар.
Замечание: в случае неисправности датчика давления топлива в рампе, следует заменить рампу в сборе!После замены датчика регулирования давления (RPS) на двигателях, оснащенных каталитическим сажевым фильтром, значения параметров следует внести в память нового ЭБУ двигателя с помощью диагностического прибора HI-SCAN Pro! Более подробная информация приведена в заводской инструкции.
Виды и причины неисправностей ТНВД
Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.
Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:
- топливная система дала течь;
- двигатель стал потреблять больше топлива;
- ремень ГРМ соскочил с шестерни привода топливного насоса;
- двигатель стал запускаться с трудом;
- мотор начал перегреваться;
- появились необычные шумы при работе мотора;
- двигатель стал больше дымить при обычных условиях работы.
Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.
Топливные насосы высокого давления чаще всего проявляют следующие неполадки:
- Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
- Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
- Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
- Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
- Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
- Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
- Износ движущихся частей из-за уменьшения количества смазки.
- Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
- Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
- Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.
Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.
Описанные выше неполадки могут быть вызваны различными причинами:
- Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
- Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
- Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
- Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.
Причины поломки датчика давления топлива
Причин выхода из строя датчика давления топлива на самом деле немного. Это либо повреждение внутренних частей датчика, либо его проводки. В первом случае это может быть механическое повреждение корпуса, его ржавление из-за механического повреждения или банальной старости. Также может повредить какой-либо электрический контакт внутри датчика. Как правило, ремонт его невозможен, и он подлежит замене.
Однако чаще повреждается не сам датчик, а его сигнальная проводка либо разъем для подключения (так называемая «фишка»). В некоторых случаях отмечается, что под воздействием вибрации перетираются провода, портится их изоляция, даже возможно возникновение короткого замыкания, из-за чего двигатель может заглохнуть прямо на ходу. В этом случае необходимо выполнить дополнительную диагностику и выполнить замену проводки и/или разъема, который одевается на датчик.
Что касается механического клапана регулировки давления топлива, то он может банально пропускать некоторое количество топлива, из-за чего в системе будет присутствовать низкое давление со всеми вытекающими последствиями, в частности, падением мощности двигателя, «подергиванием» машины и прочими неприятностями.
Причинами поломки также может быть засорение сеточки на регуляторе. Засорение может быть вызвано попаданием мусора в топливо в случае, если топливный фильтр не справляется с возложенными на него задачами или он попросту забит сам и мусор из него проходит в топливную магистраль. Что касается дизельных двигателей, то в холодную погоду солярка может замерзать, и в ней образуются твердые частицы парафина. В этом случае имеет смысл воспользоваться размораживателями дизельного топлива.
Еще одна причина — износ или заклинивание запирающего элемента внутри корпуса регулятора давления. Очередная причина неисправности — неплотное прилегание конуса регулятора внутри рейки. Также причиной неисправности может быть электронная система управления (катушка, микросхема с тензорезисторами).
Функции работы регулятора давления топлива
Функцией РДТ является сохранение оптимального напора топлива в форсунках двигателя. Этот элемент независимо от интенсивности нагрузки на агрегат поддерживает требуемое давление.
Когда увеличиваются или уменьшаются обороты мотора количество потребляемого топлива может либо расти, либо снижаться. Чтобы на высоких оборотах не образовывалась обедненная смесь, а на низких – слишком обогащенная, система оснащается вакуумным регулятором.
Еще одна польза от регулятора – компенсация избыточного давления в рейке. Если бы ТС не оснащалось этой деталью, происходило бы следующее. Когда через впускной коллектор поступает количество воздуха меньше положенного, но при этом напор остается прежним, блок управления просто изменял бы время распыления горючего (или уже готовой ВТС).
Однако в этом случае не удается полностью достичь компенсации чрезмерного напора. Излишнее топливо все равно должно куда-то деваться. В бензиновом моторе избыток бензина зальет свечи. В других случаях смесь будет сгорать не до конца, из-за чего в выхлопную систему будут удаляться частички несгоревшего топлива. Это значительно увеличивает «прожорливость» агрегата и снижает экологичность автомобильного выхлопа. Последствия тому могут быть самые разные – от сильной копоти во время езды до поломки катализатора или сажевого фильтра.
Признаки неисправности. Основные поломки РТД
Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.
Признаки неисправности
- плохо заводиться;
- глохнет на холостом ходу;
- не развивает требуемой мощности;
- дергается при наборе скорости;
- обороты коленчатого вала «плавают»;
При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.
В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.
Ещё кое-что полезное для Вас:
- Для чего нужен и как устроен датчик массового расхода воздуха
- Чем отличаются разные марки бензина по октановому числу
- Назначение и особенности работы ДПРВ (датчика положения распредвала — неисправности и проверка)
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P2293 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:
- Audi (Ауди а4, Ауди q5)
- Chevrolet (Шевроле Каптива)
- Daewoo (Дэу Винсторм)
- Ford
- Hyundai (Хендай HD65, HD78)
- Infiniti
- Nissan (Ниссан Х-Трейл)
- Opel (Опель Виваро)
- Porsche (Порше Кайен)
- Renault (Рено Трафик)
- Skoda (Шкода Йети, Октавия, Суперб)
- Volkswagen (Фольксваген Гольф, Джетта, Пассат, Туарег, Тигуан)
С кодом неисправности Р2293 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0087, P0089, P0341, P2187, P2294, P2995, P2296.
Устройство и принцип работы системы Common Rail

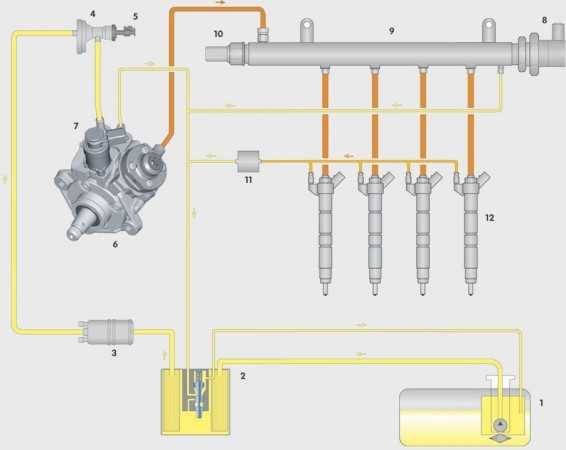

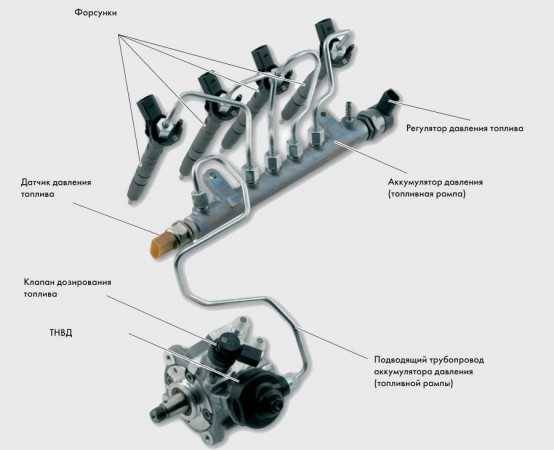

Схема и детали системы
Высокое давление 230-1800 бар.
Давление в обратной магистрали форсунок, 10 bar.
Давление в напорной магистрали, Давление в обратной магистрали.
1. Подкачивающий топливный насос.Осуществляет постоянную подкачку топлива в напорную магистраль.
2. Топливный фильтр с клапаном предварительного подогрева.Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.
3. Дополнительный топливный насос.Подаёт топливо из напорной магистрали к топливному насосу.
4. Сетчатый фильтр.Предохраняет насос высокого давления от попадания инородных частиц.
5. Датчик температуры топлива.Измеряет текущую температуру топлива.
6. Насос высокого давления (ТНВД).Создаёт давление, необходимое для работы системы впрыска.
7. Клапан дозирования топлива.
8. Регулятор давления топлива.Регулирует давление топлива в магистрали высокого давления.
9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.
10. Датчик давления топлива.Измеряет текущее давление топлива в магистрали высокого давления.
11. Редукционный клапан.Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.
12. Форсунки.
Система впрыска Common Rail
Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)и через короткие топливопроводы высокого давления подаётся к форсункам.Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.
Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.
Форсунки
В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.
Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.
Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.
Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:
* короткое время переключения* возможность произвести несколько впрысков в течение рабочего такта* точность дозировки впрыска
Работа пьезофорсунки Common Rail
И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.
Процесс впрыска
Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.
ТНВД
Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.
Устройство насоса высокого давления
Схематическое представление насоса высокого давления.
Вернутся к началу страницы
Причины неисправностей регулятора давления топлива
Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.
В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.
Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.
Симптомы поломок
Зная признаки неисправности регулятора ДТ, можно сразу определить уровень проблемы – полностью узел, механический или электронный, вышел из строя или частично. Но все нижеперечисленные «симптомы» не дифференцируют поломку регулятора от других неисправностей – они могут указывать также на поломку топливного насоса или на засор фильтра.
Признаки поломки РДТ одинаковы для бензиновых и дизельных моторов одинаковы:
- Двигатель не запускается. Стартер долго крутится при нажатой педали сцепления.
- Мотор заглох на холостом ходу. Чтобы поддерживать его работу приходится все время давить на педаль газа. Второй вариант – нестабильность оборотов, ведущие к остановке двигателя.
- Теряется мощность. Автомобиль не может заехать на гору, не справляется с грузом. Попросту говоря «не тянет».
- Топливо расходуется больше нормы. Потери зависят от нюансов неисправности.
- Из шлангов подтекает топливо. Причем замена шлангов или хомутов, а также прочих близко расположенных элементов, не помогает.
Если появился хоть один симптом, нужна диагностика.
В новых авто регулятором служит датчик давления топлива в рампе. Если он выйдет из строя, в памяти ЭБУ возникает ошибка, и загорается светодиод, сигнализирующий о поломке мотора.
На заметку!
Ошибки, касающиеся РДТ идут под №№ p2293 и p0089 – «механическая неисправность» и «регулятор неисправен» соответственно.
Диагностика
Есть ряд методов диагностики состояния. Все они несложные, с ними может справиться даже начинающий автолюбитель.
Методы проверки:
- Визуально. Это вариант для карбюраторных моторов. Пережмите клапан или отсоедините его. От того, насколько интенсивен поток топлива, можно судить о неисправности. Способ прост, но неточен.
- Манометром. Установите прибор между штуцером и шлангом, временно отсоединив вакуумный шланг. На манометре показатель должен подняться до 0,7 Бар.
- Пережатием шланга. Проверьте РДТ пережатием обратной магистрали. Манометр должен сразу прореагировать. Если двигатель не набирает обороты, регулятор неисправен. Запустите мотор, пережав обратную магистраль. Следите за оборотами и прислушайтесь к его работе. Если его работа равномерная, неисправен клапан регулировки – его надо заменить.
Порядок проверки работоспособности РДТ зависит от его вида – механические и электрические узлы проверяют по-разному.
Как проверить механический регулятор:
- найдите под капотом шланг возвратной подачи топлива;
- запустите мотор – пусть поработает минуту, чтобы немного нагрелся;
- плоскогубцами – очень аккуратно, пережмите шланг обратного хода;
- если после пережатия двигатель стал хорошо работать, значит, проблема в поломке РДТ.
Шланги пережимать на долгое время запрещается – это создает дополнительную нагрузку на насос, что приводит в будущем к его поломке.
В инжекторных моторах топливные шланги сделаны из металла, а не из резины – для повышения надежности. Электрические датчики в таких системах сделаны на базе тензорезисторов. Для определения неисправности РДТ на инжекторе, проверяют напряжение на выходе датчика.
В дизелях РДТ проверяют, измеряя сопротивление катушки индуктивности датчика. Обычно нормальное значение составляет около 8 Ом. Если сопротивление заметно превышает, или наоборот гораздо ниже заявленного, регулятор поломался. Подробную диагностику проводят только в сервисе – на специальных стендах, где проверяют датчики и всю систему топливного обеспечения.
