Диагностика Renault Duster 1.6 и 2.0 своими руками
Диагностика по моделям авто 1 февраля 2021 Рейтинг:
Время прочтения
Сложность материала:
Процедура автодиагностики требует определенного оснащения, включая сканеры и программного обеспечения. В этой статье ознакомимся с особенностями диагностики автомобилей Renault Duster, какие автосканеры и программы подойдут для этого.
Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Renault Duster». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.
Автор сайта elm327-obd2.ru
Как выполнить диагностирование?
- Вначале подключаем штекер устройства к специальной «розетке» автомобиля, которая в Рено Логан расположена в нише бардачка.
- Ключ зажигания устанавливаем в позицию «2» и включаем диагностический прибор.
- Подсоединяем USB-приемник к месту, где находится непосредственно диагностический разъем на вашем компьютере.
- Ожидаем завершения загрузки диагностирующей программы и активируем кнопку «сканировать».
- Теперь наблюдаем за ходом сканирующего процесса.
- Если имеют место ошибки, то они будут отображаться в виде кодов.
Прибор обладает удобной функцией, позволяющей выполнить сканирование конкретного электронного блока.
Обнаруженные неисправности (ошибки) можно удалить из запоминающего устройства, присутствующего в модуле управления Рено Логан. Если попытка удаления не удалась, то соответствующую неисправность конкретного узла необходимо ликвидировать посредством ремонта или замены некорректно функционирующего элемента. При отсутствии должного опыта в указанных ремонтных операциях рекомендуем воспользоваться помощью профессионального сервиса. В интернете сегодня можно отыскать расшифровки кодов всевозможных ошибок. Это позволяет самостоятельно идентифицировать неисправность и ее устранить без вмешательства специализированной мастерской.
Завершив процесс сканирования, выключаем зажигание и отсоединяем диагностический разъем устройства от автомобильной «розетки».
Особенности и марки ЭБУ Рено Дастер 2010-2019 г.в
| Модификация | Двигатель | ЭБУ | Возможности проверки | ||
|---|---|---|---|---|---|
| Коды | Идентификация ЭБУ Иммобилайзер | Функции | |||
| Duster 2010-2015 | K4M 1,6 | Valeo V40 Siemens EMS3130 Siemens EMS3120 | + | + | Выключение топливной магистрали, сброс компьютера, коррекция смеси, обучение заслонки газа |
| 1,5 DCI | Siemens SID 306 | Обнуление памяти ЭБУ, EGR | |||
| Delphi DCM 1.2, 3.4 | Коррекция топливных карт, сброс памяти | ||||
| 1.2 16V TCE | Siemens 3150 | Обнуление ЭБУ | |||
| 2.0 MPI F4R | Valeo V40 | Сброс данных ДПКВ, ДПРВ. Очистка памяти. Обучения дросселя | |||
| 2.0 MPI HiFlex | |||||
| Duster 2015-по сегодня | 2.0 F4R | Siemens EMS3125 | Датчик ДПКВ – сброс параметров. Обнуление таблицы коррекции топлива. Сброс круиз-контроля | ||
| 1.5 DCI | Delphi | – |
Расположение ЭБУ:
Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.
Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.
Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.
Чип-тюнинг и прошивка Рено Дастер:
Прошивка выполняется в нескольких случаях:
- переход на новое ПО с модернизированными параметрами работы ДВС;
- восстановление ЭБУ при выходе его из строя;
- прошивка с целью увеличения динамических характеристик.
Загорелся Check Engine на Renault Duster?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Типы устройств
Сегодня на рынке присутствуют электронные устройства, имеющие специальный диагностический разъем «OBD» для коммутации с бортовой автомобильной сетью. В их числе:
- оригинальный сканирующий аппарат «Renault – clip»;
- универсальный считывающий прибор «ELM».
Также можно отыскать множество других устройств-сканеров, которые также имеют диагностический разъем, однако мы остановимся на этих двух вариантах, позволяющих обеспечить 100-процентную коммутацию с диагностической розеткой в Рено Логан.

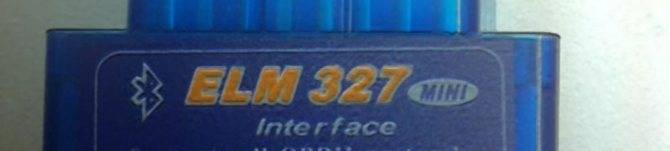

1. ELM 327 позиционируется как универсальный сканер, позволяющий осуществлять считывание кодов ошибок бортовых электронных систем.
Этот прибор принадлежит к когорте бюджетных устройств и доступен для многочисленной армии владельцев Рено Логан. Для запуска аппарата в действие следует установить некоторые программы, посредством которых осуществляется диагностирование. Устройство имеет диагностический разъем, который позволяет беспроблемно коммутироваться с входными «розетками» большинства моделей автомобилей «свежих» годов выпуска, в том числе и Renault Logan.
2. «Renault Clip» является дилерским диагностическим оборудованием, позволяющим выполнить сканирование системы автомобиля с целью последующего исправления идентифицированных ошибок.
Стоимость последнего сканирующего комплекса весьма высока, поскольку в его софте присутствует фирменная программа Рено, которой доступна возможность не только регистрировать некорректную работу электронных узлов, но и изменять по собственной воле владельца Renault Logan некоторые параметры настроек программ блока управления, отвечающих за функционирование конкретных узлов.
Для повседневного любительского применения рекомендуем склониться к приобретению именно «ELM 327». Устройство качественно выполнит диагностику и сбережет определенную долю средств в «семейном кошельке».
Самостоятельная диагностика
Владелец может провести проверку электроники автомобиля Renault Duster в дилерском центре с помощью оригинального прибора Clip, или своими руками, подключив к штекеру специальный адаптер типа ELM 327. Считанная информация передается по каналу беспроводной связи Bluetooth к мобильному телефону или ноутбуку, на котором установлена диагностическая программа. Владелец может найти записанные в памяти контроллеров ошибки, а затем произвести ремонт машины на основе расшифрованных кодов неисправностей.
Вместе с адаптером ELM327 mini, который вставляется в разъем напрямую или через переходник (в случае изменения пинов) необходимо запустить приложение Torque, установленное на смартфон.
Предусмотрен алгоритм штатной самодиагностики блоков управления с выводом кода на дисплей в комбинации приборов:
- Вставить ключ в скважину замка управления системой зажигания.
- Нажать и удержать в таком состоянии кнопку, сбрасывающую суточный пробег (находится на комбинации приборов). Машины, выпущенные после проведения рестайлинга в 2015 г., имеют модернизированную комбинацию без кнопки. Самодиагностика на таких автомобилях включается нажатием на клавишу, расположенную на блоке подрулевых переключателей.
- Запустить силовой агрегат и дождаться появления сигналов о старте диагностики (стрелки тахометра и спидометра рывками передвигаются по циферблатам из одного крайнего положения в другое).
- После появления индикации отпустить кнопку, что позволит вывести на дисплей 5-экранное меню. Чтобы переключить разделы, требуется коротко нажать на клавишу сброса суточного пробега. Если в памяти блоков управления обнаруживаются ошибки, то на дисплее отображается код Рхххх, где под литерами х подразумеваются арабские цифры. Например, отображение кода Р3503 указывает на проблемы с блоком ABS. Для расшифровки ошибок необходима справочная литература или программа.
- Для выхода из режима проверки требуется заглушить двигатель и вынуть ключ из замка.
Диагностическое меню содержит разделы:
- Идентификатора бортовой цифровой системы автомобиля.
- Проверки работоспособности контрольных ламп в комбинации приборов и сегментов жидкокристаллического экрана. Поврежденные элементы определяются по отсутствию подсветки.
- Тестирования системы определения остатка топлива в баке. Если обнаруживается обрыв или некорректная работа компонентов, то на дисплее появляется 2 последовательных прочерка.
- Отображения мгновенного расхода топлива, позволяющего грубо определить исправность силового агрегата.
- Проверки состояния цепей индикации давления масла, горючего и температуры антифриза (литеры d, h, J или T соответственно). Возможно отображение дополнительных букв O или C, указывающих на обрыв или короткое замыкание цепи
Самостоятельная диагностика
Владелец может провести проверку электроники автомобиля Renault Duster в дилерском центре с помощью оригинального прибора Clip, или своими руками, подключив к штекеру специальный адаптер типа ELM 327. Считанная информация передается по каналу беспроводной связи Bluetooth к мобильному телефону или ноутбуку, на котором установлена диагностическая программа. Владелец может найти записанные в памяти контроллеров ошибки, а затем произвести ремонт машины на основе расшифрованных кодов неисправностей.
Вместе с адаптером ELM327 mini, который вставляется в разъем напрямую или через переходник (в случае изменения пинов) необходимо запустить приложение Torque, установленное на смартфон.
Предусмотрен алгоритм штатной самодиагностики блоков управления с выводом кода на дисплей в комбинации приборов:
- Вставить ключ в скважину замка управления системой зажигания.
- Нажать и удержать в таком состоянии кнопку, сбрасывающую суточный пробег (находится на комбинации приборов). Машины, выпущенные после проведения рестайлинга в 2015 г., имеют модернизированную комбинацию без кнопки. Самодиагностика на таких автомобилях включается нажатием на клавишу, расположенную на блоке подрулевых переключателей.
- Запустить силовой агрегат и дождаться появления сигналов о старте диагностики (стрелки тахометра и спидометра рывками передвигаются по циферблатам из одного крайнего положения в другое).
- После появления индикации отпустить кнопку, что позволит вывести на дисплей 5-экранное меню. Чтобы переключить разделы, требуется коротко нажать на клавишу сброса суточного пробега. Если в памяти блоков управления обнаруживаются ошибки, то на дисплее отображается код Рхххх, где под литерами х подразумеваются арабские цифры. Например, отображение кода Р3503 указывает на проблемы с блоком ABS. Для расшифровки ошибок необходима справочная литература или программа.
- Для выхода из режима проверки требуется заглушить двигатель и вынуть ключ из замка.
Диагностическое меню содержит разделы:
- Идентификатора бортовой цифровой системы автомобиля.
- Проверки работоспособности контрольных ламп в комбинации приборов и сегментов жидкокристаллического экрана. Поврежденные элементы определяются по отсутствию подсветки.
- Тестирования системы определения остатка топлива в баке. Если обнаруживается обрыв или некорректная работа компонентов, то на дисплее появляется 2 последовательных прочерка.
- Отображения мгновенного расхода топлива, позволяющего грубо определить исправность силового агрегата.
- Проверки состояния цепей индикации давления масла, горючего и температуры антифриза (литеры d, h, J или T соответственно). Возможно отображение дополнительных букв O или C, указывающих на обрыв или короткое замыкание цепи
Диагностический разъём на Рено Дастер находится в бардачке
Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля “от и до”. Вы можете всегда обратиться ко мне за советом.
Фото диагностического разъёма, который должен находиться в бардачке автомобиля
Для доступа необходимо открыть бардачок, освободить его от вещей. Разъём будет посередине бардачка на задней стенке. Он закрыт декоративной заглушкой. Необходимо её отщелкнуть.
Снятие декоративной заглушки с диагностического разъёма
Если разъёма диагностики в бардачке нет
Тут пусто. Предыдуший владелец позаботился о сохранности своего авто и спрятал из бардачка диагностический разъём
Не тормозят задние колеса ниссан альмера н16
Как стрелять из иж 54
Какое масло заливать в опель корса в
Не работает панель приборов тойота хайс
- Чем разрезать покрышку для клумбы
Метод самодиагностики при появлении неисправностей
Для проведения автоматической диагностики блоков управления необходимо:
- Установить ключ в личинку замка зажигания, а затем нажать и удержать кнопку сброса суточного пробега, расположенную на приборной панели.
- Повернуть ключ и пустить мотор.
- Дождаться старта процедуры диагностики (определяется по прерывистому движению стрелок измерителя скорости и частоты вращения коленчатого вала от нулевой отметки до максимума и обратно), а затем отпустить кнопку.
Режимы диагностики переключаются по кругу короткими нажатиями на кнопку сброса:
- Первый экран позволяет просмотреть общую информацию о бортовой системе, выведенную на дисплей на щитке приборов между спидометром и тахометром.
- Вторая страница предназначена для проверки работоспособности сигнальных ламп и компонентов жидкокристаллического экрана (неисправные элементы не включаются).
- Третье переключение позволяет получить данные об остатке топлива в баке (в литрах). Если в цепи индикации обнаружены повреждения, то на экране отобразятся 4 тире.
- Последующее нажатие на кнопку выводит информацию о мгновенном расходе топлива (двигатель продолжает работать).
- Пятый экран позволяет получить данные о состоянии цепей сенсоров расхода горючего (индикатор D), уровня масла в картере мотора (литера H), количества топлива и определения температуры охлаждающей жидкости (буквы J и T соответственно). Если в цепи питания датчиков обнаружен обрыв, то к обозначению ошибки добавляется литера O, при коротком замыкании в код вводится буква С. Модуль диагностики позволяет отобразить несколько кодов неисправностей в одной строке.
Режим диагностики бортового компьютера логан/дастер
Диагностический режим бортового компьютера есть на следующих моделях:
- Renault Logan
- Renault Sandero
- Renault Duster
- Lada Largus
С помощью данного режима можно:
- Узнать версию прошивки бортового компьютера Рено Логан/Дастер/Сандеро/Лада Ларгус
- Узнать остаток топлива в баке в литрах
- Узнать моментальный расход
- Продиагностировать элементы ЖК дисплея
- Проверить наличие ошибок в работе некоторых датчиках
Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.
Как войти в режим диагностики БК
— вставляем ключ в замок зажигания
— нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов
— не отпуская кнопку на щитке поворачиваем ключ включаем зажигание
— кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране
— отпускаем кнопку и мы режиме диагностики, в нём начинают «дергаться» стрелка скорости и тахометра
Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус
Доступно 5 режимов с информацией, чтобы перейти к следующему нажмите кнопку на щитке приборов.
Первый экран показывает версию прошивки бортового компьютера
На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной «палки» в первой цифре слева — её нет у всех, не переживайте.
На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.
Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.
Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.
При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся «- — — — -«.
– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде «- — -TO» при разомкнутой цепи или «- — -TC» при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность «TO», если двигатель холодный.
– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде «-JO- -» при разомкнутой цепи, «-JC- -» при коротком замыкании.
– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде «D- — — -» при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.
Все приведенные на странице «запомненные неисправности датчика» являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.
Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд
