Замена жидкости в гидроусилителе руля в Рено Сандеро

Как выбрать насос и поменять ремень?

Какое масло заливать в гидроусилитель руля Рено Логан

Какое масло заливается в гидроусилитель руля Рено Дастер

Проверка уровня жидкости в бачке гидроусилителя рулевого управления Renault Duster 2010

Детали и расходники:

• Тканевые перчатки (по необходимости)
• Ветошь
• Воронка (по необходимости)
• Жидкость гидроусилителя руля ELF RENAULTMATIC D2 —194735

Примечания:

Жидкость, залитая производителем Renault Duster в гидропривод усилителя рулевого управления рассчитана на весь срок эксплуатации автомобиля. Но при каждом плановом проведении ТО необходимо проверять уровень жидкости в бачке гидроусилителя, а также в случае обнаружения течи жидкости из гидропривода усилителя рулевого управления. Кроме того, при снижении эффективности рулевого управления либо при появлении посторонних шумов или воя при вращении рулевого колеса производится такая же проверка

Очень важно как можно точнее определить место подтекания, после чего, скорее всего, появится необходимость замены поврежденной либо изношенной детали

Для доливки, а также при замене жидкости в системе гидроусилителя рулевого управления необходимо использовать рабочую жидкость, рекомендованную заводом-изготовителем автомобиля.​

Если вы часто доливаете жидкость гидроусилителя руля, значит, где-то есть её утечки, которые должны устраняться незамедлительно после обнаружения.

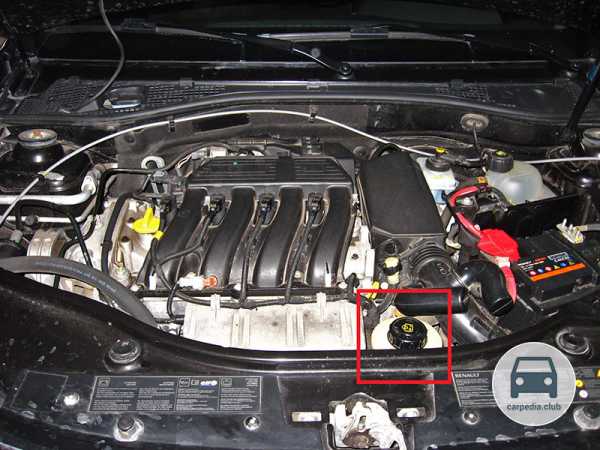

Уровень жидкости следует проверять на холодном двигателе.

Для определения места утечки жидкости ГУР используется следующая методика:

• при выключенном двигателе протираем насухо все элементы рулевого управления;
• проверяем уровень жидкости в бачке гидроусилителя и, если необходимо, доводим его до нормы;
• пускаем двигатель и несколько раз вращаем рулевое колесо до упора в крайнее левое и крайнее правое положения;
• находим точное место подтекания и устраняем причину.

1. Установите автомобиль на горизонтальной площадке, дайте двигателю остыть и откройте капот. Бачок гидроусилителя рулевого управления расположен в центральной части моторного отсека по направлению движения автомобиля (закреплен хомутом на кожухе вентилятора системы охлаждения).

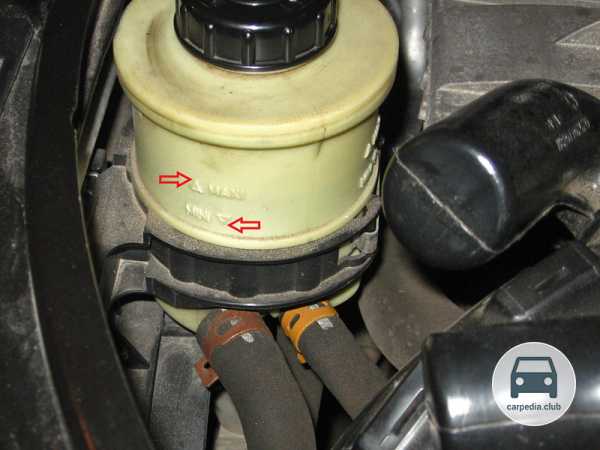

2. Визуально проверьте уровень жидкости в бачке. Он должен находиться между метками MAXI (максимальный) и MINI (минимальный), нанесенными на корпус расширительного бачка гидроусилителя рулевого управления. При работе двигателя жидкость в системе гидроусилителя рулевого управления нагревается, и уровень в бачке может быть немного выше метки MAXI. Если уровень рабочей жидкости опустился ниже метки MINI, то необходимо долить жидкость.

3. Для доливки рабочей жидкости в бачок ГУР Рено Дастер поверните против часовой стрелки и снимите крышку бачка.

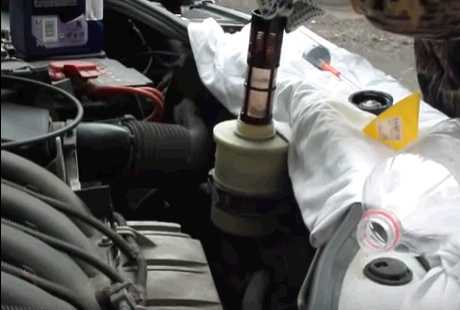

4. Достаньте из бачка сетчатый фильтр. Если фильтр засорился, очистите и промойте его.

5. Долейте жидкость ГУР Рено Дастер в бачок до уровня МАХI.

Примечание:

Избегайте переполнения расширительного бачка жидкостью. Уровень жидкости Рено Дастер необходимо держать в допустимых пределах и не заливать в резервуар слишком большое ее количество. Поскольку во время работы двигателя жидкость ГУР Рено Дастер имеет свойство расширяться, увеличение давления может привести к проблемам и к дорогостоящему ремонту.

6. Плотно закройте крышку бачка гидроусилителя рулевого управления, повернув ее за часовой стрелкой. Пролитую жидкость устраните чистой ветошью.

Примечания:

Убедитесь, что вы используете жидкость для гидроусилителя, рекомендованную именно для вашего автомобиля, так как для каждого гидроусилителя требуется своя вязкость (плотность) для правильного питания системы рулевого управления.

Производитель не рекомендует использовать трансмиссионное масло вместо жидкости для рулевого управления. Существует большой выбор различных типов жидкости, и подбор неправильного вида может привести к отказу рулевого управления и выхода из строя его уплотнений.

Полезный совет:

Перегрев масла часто происходит при длительной фиксации руля в крайнем положении вплоть до его закипания. Давление в этом случае — максимальное. Не стоит также оставлять авто при парковке на длительное время с вывернутым до упора рулем.

Метод проверки чистоты жидкости гидроисилителя руля

Для проверки чистоты жидкости ГУР достаточно налить несколько капель жидкости из бачка ГУР на чистую, светлую, невпитывающую поверхность. Жидкость должна быть чистой, прозрачной, в ней не должны быть видны частицы взвеси, цвет жидкости должен быть однозначным.

Существует всего три цвета жидкости ГУР: красная, жёлтая и зелёная. Если цвет жидкости лишь слегка напоминает один из перечисленных — это повод обратится в сервис на предмет проверки и в случае необходимости замены жидкости гидроусилителя руля.

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта

Весь технологический процесс

Чтобы поменять жидкость в усилителе рулевого управления на Рено Дастер, необходимо установить машину на ровное место, а затем открыть капот. Следующий этап – снятие расширительной системы. Для этого откручивается один болт.

Теперь нужно поставить под машиной две пластиковые бутылки и отсоединить шланги расширительной системы ГУР, а затем опустить их в бутылки. Все содержимое сливается сливается в любое доступное место, а сам бачок ГУР тщательно промывается и высушивается. Чтобы полностью выгнать жидкость из системы. Нужно крутить руль по разные стороны. Для полноты эффекта двигатель можно запустить, но только не на продолжительное время, чтобы не повредить насос усилителя руля.

Далее все собирается обратно, бачок ГУР монтируется на место и заливается новое масло до максимального уровня. Снова вращаем рулевое колесо по разные стороны, а затем доливаем еще немного жидкости. Последний этап – запускаем двигатель и снова вращаем колесо. После этого глушим машину, открываем бачок ГУР, после чего, заливаем масло до номинала.

Какое масло заливать?

Жидкости для ГУР делятся на три основных вида:

• Минеральные – состоят в основном из рафинированного масла и присадок, подходят для систем с большим количеством резиновых деталей, поскольку не оказывают на них агрессивного воздействия. Такие масла имеют низкую стоимость, но довольно короткий срок службы и часто образуют пену.
• Полусинтетические – изготавливаются из минеральных и синтетических веществ, имеют улучшенные характеристики, но достаточно сильно воздействует на прокладку системы ГУР.
• Синтетические – состоят из поливалентных спиртов, очищенного масла и специальных присадок. Такие жидкости работают намного эффективнее, более долговечны, устойчивы к воздействию коррозии и экстремальных температур, но отличаются высокой стоимостью и хуже воздействуют на ресурс резиновых деталей.

Масла для ГУР различаются не только по составу, но и по цвету:

• Красные – трансмиссионные жидкости Dexron для автоматических коробок передач, являются наиболее качественными.
• Желтый – такие масла используются чаще всего в гидроусилителях автомобилей Mercedes.
• Зеленый – многофункциональные и универсальные жидкости, но подходят только для механических коробок передач.

Производитель Рено Логан рекомендует заливать синтетические и полусинтетические жидкости типа Dexron 2. Однако, если автомобиль эксплуатируется в условиях больших нагрузок на рулевую систему и сильных перепадов температур, многие специалисты рекомендуют применять масла стандарта D3.

Можно использовать следующие жидкости:

Elf Renaultmatic D2

– минеральное трансмиссионное масло для автоматической коробки передач:

• Одобрено к применению Renault
• Обладает высоким индексом вязкости и очень низкой температурой застывания
• Термически и химически стабильно
• Защищает от износа и коррозии
• Совместимо с резиновыми уплотнениями
• Имеет низкую склонность к пенообразованию

Для замены жидкости для ГУР в Рено Логан сам производитель рекомендует использовать масло Elf Renaultmatic D2. Но, если по какой-то причине раздобыть его не получилось, возможно применение указанных ниже продуктов.

ELF Renaultmatic D3 SYN

– синтетическое трансмиссионное масло для автоматической коробки передач:

• Одобрено к применению Renault
• Предотвращает пенообразование
• Снижает трение и износ
• Долго сохраняет свои первоначальные свойства
• Не оказывает негативное воздействие на уплотнительные элементы
• Работает в широком диапазоне температур
• Защищает от коррозии
• Имеет высокий индекс вязкости

Нельзя использовать для автоматических трансмиссий первых выпусков Renault (MB, AD4, AR4, AD8).

ELF Elfmatic G3

– минеральное трансмиссионное масло для автоматической коробки передач:

• Обладает высокими противоизносными и антикоррозионными свойства
• Обеспечивает плавное переключение передач в широком температурном режиме
• Исключает вибрации и перегрузки при пуске в холодную погоду благодаря высокому индексу вязкости и низкой температуре застывания
• Предотвращает образование отложений
• Снижает трение
• Предупреждает образование пены

Mobil ATF 220

– минеральное трансмиссионное масло для автоматической коробки передач:

• Совместимо со всеми материалами уплотнений
• Препятствует образованию отложений
• Обеспечивает хорошее смазывание в широком температурном режиме
• Обладает противопенными свойствами
• Снижает трение и износ
• Защищает от коррозионного воздействия

Такие же свойства имеет и полусинтетическое масло для автоматических трансмиссий Mobil ATF 320

Liqui Moly Top Tec ATF 1100

– синтетическое масло для автоматических и механических трансмиссий:

• Работает при любых нагрузках в широком температурном режиме
• Защищает от коррозии
• Снижает трение и износ
• Химически устойчиво
• Стабильно к старению

Castrol ATF Dex II

– трансмиссионное минеральное масло для автоматической коробки передач:

• Обладает антикоррозионными, антифрикционными и противоизносными свойствами
• Совместимо с материалами уплотнений
• Термически стабильно
• Предотвращает образование отложений

Такими же свойствами обладает и полусинтетическое масло для автоматических трансмиссий Castrol Transmax Dex III

Замена масла в гидроусилителе руля Рено Логан

• 1 Типы ГУР
• 2 Как заменить
• 3 Подводим итоги работ

Сервопривод рулевого управления является неотъемлемой частью современных автомобилей. Компания Рено оборудовала семейство Логан гидравлическим усилителем рулевого управления

Большинство автовладельцев не заостряют внимание на ремонте и обслуживании этого агрегата. Однако, существуют нормы и регламенты, связанные с периодичностью технического контроля гидроусилителя руля

В это статье речь пойдет о своевременной, а также правильной замене масла в сервоприводе рулевого управления

В это статье речь пойдет о своевременной, а также правильной замене масла в сервоприводе рулевого управления.

Типы ГУР

Существуют несколько типов усилителей руля, среди них:

• Классический насос, приводимый в движение с помощью ремня.
• Электрический насос, приводится в действие электромотором.
• Полностью электрическая рулевая рейка.

В конструкции Рено Логан инженеры используют классическую компоновку ГУРа, которая весьма неплохо показала себя за долгие годы эксплуатации.

Чтобы осуществить замену масла в ГУРе Рено Логан, необходимо его приобрести.

Покупая масло для ГУРа, необходимо знать, какой допуск масла разрешается использовать в вашем автомобиле.

Как заменить

Чтобы произвести квалифицированную смену масла, необязательно иметь специальный инструмент, под рукой должны быть обычные пассатижи для снятия хомутов со шлангов.

1. Открываем капот, нашему взору открывается вид на бачок гидроусилителя.
2. Для удобного доступа к нему необходимо демонтировать воздушный патрубок системы впуска.
3. Открутите болт, фиксирующий бачок расширителя масла, после чего необходимо установить под бачок небольшую тару для слива старого масла. Подойдет обрезок от канистры.
4. Отсоедините хомуты зажима шлангов, после чего слейте остатки жидкости в тару.
5. Уберите бачок в сторону, к нему мы вернемся позже.
6. Чтобы окончательно опустошить систему, необходимо совершать рулевые движения от упора до упора.

Достаточно пять раз провернуть рейку.

https://youtube.com/watch?v=LjpaInjh5zc

1. После того, как все содержимое системы будет удалено, необходимо промыть бачок и его фильтр.
2. Положите резервуар ГУРа в тару с бензином, выньте из него колбу сетки фильтра, после чего произведите тщательную очистку.
3. Очищенный бачок Рено Логан необходимо установить на место и закрепить его болтом, предварительно удалив тару со старой жидкостью.
4. Для того, чтобы прокачать систему, необходимо заполнить бачок свежим содержимым и произвести действия с рулевым колесом, поворачивая его от упора до упора.
5. Запустите двигатель и повторите эту же процедуру, но уже при работающем насосе, после чего долейте уровень.
6. Установите на место патрубок системы воздушного забора двигателя.

Процедуру замены масла в гидроусилителе рулевого управления Рено Логан можно считать завершенной.

Если содержимое бачка ГУР темного цвета, скорее всего, в ближайшее время придется заменить сам насос.

Темный цвет масла говорит о том, что в нем присутствуют продукты износа лопастей насоса. К сожалению, данная деталь ремонту не подлежит, ее необходимо только менять.

Работа по смене насоса ГУР является весьма трудоемким процессом и ее желательно выполнять в сервисном центре. Конечно, если у вас имеется необходимый инструмент и опыт работы, вы без труда осуществите задуманное.

Подводим итоги работ

Итак, работа по замене жидкости в ГУРе Рено Логан, является достаточно легким процессом, не обязывающий владельца приобретать дорогостоящий инструмент или ехать в автосервис. Данные работы можно проводить в одни руки, и весь процесс займет не более получаса. Наш совет: всегда проверяйте уровень в ГУРе, иначе можно испортить дорогие детали насоса. Будьте бережны к своему любимцу, и он ответит вам тем же.

Популярные марки масел для Рено Дастер с бензиновыми двигателями

Как выбрать масло для ГУР

Устройство гидроусилителя руля в автомобилях

Какое масло выбрать?

Виды жидкостей ГУР

Основные неполадки ГУР и варианты их устранения

Рулевая рейка Рено Логан с ГУР представляет собой достаточно надежный узел, который редко выходит из строя. Если за гидроусилителем следить, то эта система не будет беспокоить автовладельца. Чтобы не допустить поломки узла, нужно вовремя определять неисправности в его работе и, соответственно, своевременно производить ремонт системы. Каждый автовладелец должен время от времени проверять уровень вещества в бачке — если он падает, это говорит о необходимости проведения диагностики.

Какие неполадки характерны для усилителя:

1. Утечка масла. Такая неисправность может быть связана с поломкой датчика давления жидкости, проблему позволит решить замена устройства. Также утечка расходного материала может быть обусловлена механическим повреждением расширительного бачка или самих шлангов. Возможно, утечка масла осуществляется через соединители.
2. Водителю нужно прикладывать значительно больше усилий для вращения рулевого колеса. В данном случае необходимо заняться диагностикой для определения поломки. В том случае, если усилие для поворота руля чрезмерное и при этом равномерное, то возможно, причина заключается в приводном ремешке, его надо проверить в первую очередь. Возможно, ремешок износился или растянулся, тогда его надо будет поменять на новый. Если же состояние ремня нормальное, то нужно заняться более детальной диагностикой. Как показывает практика, может быть такое, что такие симптомы обусловлены неполадкам в работе элементов подвески либо механических составляющих системы рулевого управления. Необходимо более тщательно проверить шаровые опоры, рулевые пальцы, а также работоспособность рулевой рейки и прочих элементов.
3. Если при повороте рулевого колеса появились рывки, это может свидетельствовать о попадании воздушной пробки в систему, недостаточном давлении либо заедании золотника распредвала. Следует отметить, что образование воздушной пробки в системе может быть связано с поломкой контроллера давления. Если один из составляющих элементов дает течь, это может привести к попаданию воздуха в ГУР.
4. Неработоспособность усилителя также может быть связана с выходом из строя насоса. Такая проблема встречается довольно часто, обычно при поломке насоса приходится ставить новый агрегат.

Датчик давления ГУР

Подводные камни

Самостоятельная замена масла в гидроусилителе руля.

Замена масла в двигателе ВАЗ-2114 своими руками Как правило, самостоятельно выполняют лишь частичную замену масла в гур, т.е. долив, когда произошла утечка в системе и нужно протянуть время до полноценного сервисного обслуживания. Тем не менее, автолюбитель с опытом обслуживания автомобиля может произвести замену и самостоятельно.

Замену масла в гидроусилителе можно разделить на несколько этапов:

• Оценка фактического уровня масла и его состояния (цвета и запаха). На этом этапе владелец принимает решение либо о доливе свежего масла к фактическому, либо о необходимости полной замены масла. В случае любых сомнений целесообразно обратиться к квалифицированным специалистам. Значительное сокращение уровня масла за короткий промежуток времени — безусловный повод обратиться к профессионалам для комплексной оценки состояния гидроусилителя.
• В случае полной замены — слив использованного масла (нюансы частичного долива рассмотрим позднее)
• Непосредственная замена масла в гур — заполнение бачка свежим маслом.

Инструкция по полной замене масла в гур.

Полная замена масла в гидроусилителе должна производиться с максимальным удалением отработанного масла. В «гаражных» условиях без специального оборудования это производят на автомобиле с «вывешенными» колесами (для свободного хода руля) в несколько этапов:

1. Снять крышку или заглушку с бачка ГУР и с помощью большого шприца удалить основной объем масла из бачка.

2. Демонтировать бачок, отсоединив все хомуты и шланги (действуйте аккуратно, в них остается значительное количество масла) и промыть ёмкость.

3. Свободный шланг рулевой рейки («обратка», не путать со шлангом насоса) направить в бутылку с горлышком подходящего диаметра и, интенсивно вращая руль по большой амплитуде, слить остатки масла.

Заливка масла производится через шланг, ведущий к насосу гидроусилителя, при необходимости с помощью воронки. После первого заполнения емкости, систему необходимо «прокачать» движением руля для распределения части масла по шлангам, и выполнить долив.

Частичная замена масла в гур.

Частичная замена масла в гидроусилителе руля производится схожим образом, но здесь особенно важен подбор масла «на доливку». В идеале использовать аналогичное ранее залитому, если у вас есть о нем информация. В ином случае неизбежно смешение разных видов масел, что в ряде случаев может иметь критичные для гидроусилителя последствия.

Как правило, допустима частичная (и, в идеале, кратковременная, до визита на сервис) замена масла в гур на трансмиссионное. Также можно отчасти ориентироваться на базовый цвет масла. С недавних пор производители стали придерживаться «своих» цветов при производстве масел для гидроусилителя и, в отсутствие другого варианта, цвет можно использовать в качестве ориентира. По возможности целесообразно доливать жидкость цвета, аналогичного залитому. Но, в особенно сложных ситуациях, допустимо смешивать желтое масло (как правило, это концерн Mersedes) с красным (Dexron), но не с зеленым (Volkswagen).

Выбирая между смешением двух разных масел для гидроусилителя и сочетанием «масло для гидроусилителя с трансмиссионным», имеет смысл выбрать второй вариант.

Как выбрать масло для ГУР

И при полной, и при частичной замене, следует строго придерживаться рекомендаций производителя по типу масла: синтетическое или минеральное. Если для мотора замена минерального масла синтетикой скорее работает в плюс, то замена масла в гидроусилителе руля, рассчитанного на «минералку», синтетическим может быть катастрофичной. В первую очередь это связано с наличием в гидроусилителе резиновых деталей, отсутствующих в моторе. Как правило, присадки из синтетического масла не рассчитаны на соседство каучука и быстро его разрушают.

Следует помнить, что частичный долив масла в критических ситуациях (например, при внезапной утечке масла из системы), позволяет отложить визит на станцию техобслуживания лишь на короткий срок. При возникновении подобной проблемы, оценка причин и устранение неисправности должны производиться как можно быстрее.

Своевременная замена масла в гур — достаточно простая, но абсолютная необходимая процедура. Выполняя плановую замену в условиях автосервиса, вы экономите время и гарантируете своему автомобилю действительно качественное сервисное обслуживание. Квалифицированная оценка состояния масла в гидроусилителе позволяет предупредить множество неисправностей или устранить их на раннем этапе, когда внешние проявления будут минимальны.

Предназначение ГУР

Часто в кругах автолюбителей можно услышать мнение, что если гидроусилитель выйдет из строя, то это чревато аварийной ситуацией. А некоторые утверждают, что руль вообще заклинит, и автомобиль потеряет управляемость. Так может говорить только тот, кто имеет смутное представление о конструкции рулевого управления.

Да, если гидравлическая система рулевого управления откажет, то это отразится на эксплуатационных свойствах авто. В частности, повернуть руль, когда автомобиль неподвижен, или когда он движется с небольшой скоростью, станет значительно труднее. И хрупкая девушка может с трудом справляться с этой задачей.

Но в целом никаких реально опасных и необратимых последствий, даже при полном отказе гидроусилителя, не возникнет. А на скорости отсутствие работы ГУРа будет почти незаметно.

На подавляющем большинстве не только легковых автомобилей, но и транспортных средств в целом, ГУР играет вспомогательную роль.

Исключение составляют грузовики, в которых часто отсутствует прямая механическая связь руля и управляемых колес. Например, подобное решение применено в конструкции самых больших в мире карьерных самосвалов БелАЗ.

Для чего применяется смазка в ГУР

• передача усилия от насоса к распределителю и от распределителя в одну из рабочих полостей рейки;
• смазка трущихся элементов;
• защита от коррозии;
• сохранение теплового баланса.

Для нормальной работы гидроусилителя необходимо масло, которое не только бы выполняло все вышеперечисленные функции, но и не наносило вред внутренним деталям ГУРа.

Как известно, большинство технических жидкостей в автомобиле имеют свой ограниченный ресурс и по истечении определенного срока или пробега нуждаются в замене. К этим жидкостям так же относится и масло гидроусилителя.

Почему нужно менять жидкость в ГУР, подробно о проблемах — видео

Период между очередными заменами в большинстве случаев указывается в инструкции по эксплуатации автомобиля. Рабочие периоды могут исчисляться в километрах пробега и временных интервалах. Эти периоды составляют около 30–45 тысяч километров пробега или 2–3 года.

Здесь возникает логичный вопрос: какое масло нужно заливать в гидроусилитель руля? И можно ли использовать другие жидкости? Все зависит от модели автомобиля и залитого до этого масла.

Некоторые системы гидравлического усиления руля предназначены для работы с определенными марками жидкости, другие подразумевают возможность смешивания с похожими составами, а третьи без проблем можно заправлять почти любыми маслами, предварительно промыв систему.

Замена жидкости ГУР

Как выбрать насос и заменить ремень?

Ремень в гидроусилителе также может быть заменен. Изготовитель автомобиля не дает точного ответа на вопрос, после того, как долго его нужно изменить, но опытные водители рекомендуют цифру в 100-150 тысяч километров пробега. Кроме того, ремень и масло заменяются в случае, когда ГУР начинает гудеть. Появление посторонних шумов в автомобиле всегда указывает на неисправность.

В некоторых случаях проблема заключается в насосе, и более рациональным решением является покупка новой детали. При выборе насоса необходимо учитывать производителя и номер артикула, чтобы избежать подделки. Например, Renault Logan рекомендует насосы с кодами 491100699R и 7700435692 от Francecar. После замены детали и заполнения нового масла посторонние звуки в рулевом управлении будут потеряны.

Чтобы заменить ремень, вам понадобится ключ «14».

Операция выполняется в пяти действиях:

1. Затяжка крепежных элементов насоса SUR ослаблена.
2. Разрабатывается регулировочный болт, спецификация которого представляет собой уровень натяжения ремня.
3. Когда лента ослаблена, можно продолжить ее удаление с шкивов насоса GUR, кондиционера и коленчатого вала транспортного средства.
4. Установка выполняется в обратном порядке.
5. В конце регулируется уровень натяжения ремня, который расположен в насосе GUR.
