Втулки стабилизатора накрылись
Это что-то из области фантастики, чтобы рено обзванивали, да отзыв объявили. Не верю. Я машинку забрал при покупке без ПТС, оплатил и забрал с копией. Так и ездил, ждал когда позвонят о приходе оригинала. Не дождался, сам приехал, спрашиваю о ПТС. — Так он уже давно в салоне. — Что не звонили? — Так это же Вам (т.е. мне) нужно авто на учет ставить, а нам пока некогда, да и оплата 100% была. Не нужно быть наивным. Пока сам их не попинаешь, хрен что получишь.
Самостоятельная замена втулок стабилизатора на Рено Дастер
Итак, первым действием для самостоятельной замены втулки стабилизатора будет «подвешивание» автомобиля. Точнее, транспортное средство необходимо приподнять спереди, для чего можно использовать подложенные кирпичи, деревянные бруски или аналогичные подручные материалы.
Дальнейшие действия можно оформить в виде простой пошаговой инструкции, которая легко воспринимается не только в видео-формате, но и обычным описанием работ.
- Подвешивание передка автомобиля и снятие колес. Данные действия не требуют дополнительных пояснений и могут быть выполнены любым водителем или владельцем транспортного средства.
- Снятие пластиковой защиты. После снятия колес откроется доступ к арочному пространству, а вот доступ к самим болтам прижимной пластины стабилизатора так и останется закрыт. Откроет его, только снятие пластиковой защиты, которую держат клипса, защелка и барашек.
Места крепления отмечены стрелочками
Болты крепления фиксирующей накладки обозначены стрелочкой
Внешний вид фиксирующего устройства
Обратные действия по сборке выполняются также легко и просто. Защитная пластина быстро устанавливается, защелкиваясь и прикручиваясь при помощи барашка. Проведение замены втулок на правом и левом колесах полностью идентично.
Слева оригинальная б.у. втулка, справа аналог SIDEM
Видео-инструкция по замене втулок стабилизатора на Рено Дастер
Судя по данной инструкции, все действия можно выполнить в любом месте, даже при остановке в пути из-за сильного грохота. Естественно, для ремонта потребуются сами втулки стабилизатора и небольшой набор самого простого инструмента. Да и для подвешивания передка автомобиля можно использовать обычный домкрат.
Замена втулок стабилизатора на Рено Дастер своими руками (+видео)
Во многих автомобилях при большом пробеге на пересеченной местности начинаются шумы в передней части кузова. Точнее, данные шумы будут в области колес и обозначают повреждение втулок стабилизатора. Причем, шум или даже грохот вызывает совершенно небольшая поломка, которая, однако, требует значительных усилий по устранению.
Что делать при таких симптомах?
Как правило, подобные неисправности приводят водителя в паническое состояние и он сразу же едет в автосервис для диагностики и ремонта. Впрочем, данная ситуация может быть исправлена легко самостоятельно и, практически без использования инструментария или даже подъемника.
Как показывает практика, для замены втулок стабилизатора потребуется всего пара ключей из стандартного набора водители и, любое место, в котором этот самый автомобиль можно подвесить за «передок».
Покупка новой втулки стабилизатора. Зачем нужен артикул?

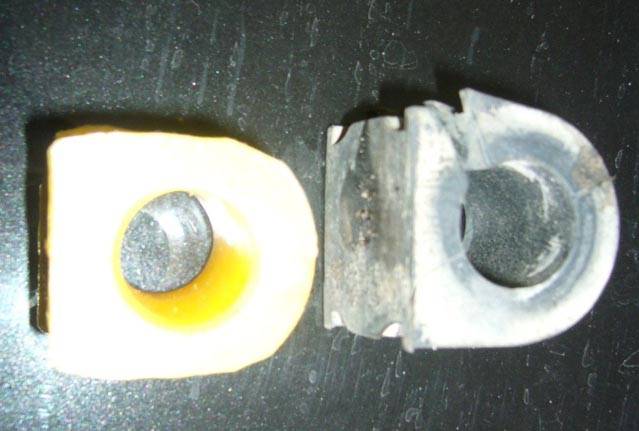

Старая (справа) и новая (слева) втулка стабилизатора
Для приобретения втулки стабилизатора на Рено Дастер можно использовать поиск по специализированным сервисам или интернет ресурсы, предлагающие оригинальные детали на авто.
При помощи артикула детали можно не только быстрее найти для замены новые запчасти, но и убедиться перед заказом в правильности выбора. Как правило, большая часть интернет ресурсов указывает в каждом товаре его артикул, что исключит вероятность покупки «не той» детали.

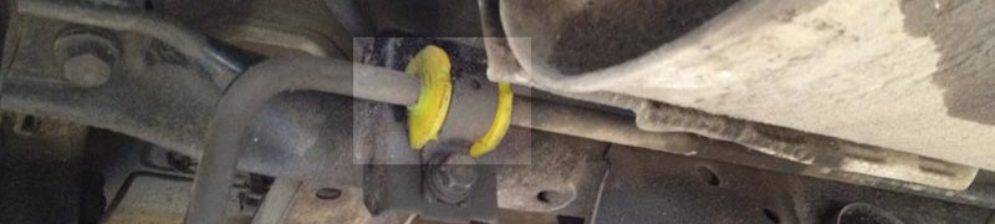

Втулки из полиуретана
Втулки стабилизатора из полиуретана хорошо себя зарекомендовали на отечественных дорогах
Самостоятельная замена втулок стабилизатора на Рено Дастер
Итак, первым действием для самостоятельной замены втулки стабилизатора будет «подвешивание» автомобиля. Точнее, транспортное средство необходимо приподнять спереди, для чего можно использовать подложенные кирпичи, деревянные бруски или аналогичные подручные материалы.
Дальнейшие действия можно оформить в виде простой пошаговой инструкции, которая легко воспринимается не только в видео-формате, но и обычным описанием работ.
- Подвешивание передка автомобиля и снятие колес. Данные действия не требуют дополнительных пояснений и могут быть выполнены любым водителем или владельцем транспортного средства.
- Снятие пластиковой защиты. После снятия колес откроется доступ к арочному пространству, а вот доступ к самим болтам прижимной пластины стабилизатора так и останется закрыт. Откроет его, только снятие пластиковой защиты, которую держат клипса, защелка и барашек.
Места крепления отмечены стрелочками
Болты крепления фиксирующей накладки обозначены стрелочкой
Внешний вид фиксирующего устройства
Обратные действия по сборке выполняются также легко и просто. Защитная пластина быстро устанавливается, защелкиваясь и прикручиваясь при помощи барашка. Проведение замены втулок на правом и левом колесах полностью идентично.
Слева оригинальная б.у. втулка, справа аналог SIDEM
Видео-инструкция по замене втулок стабилизатора на Рено Дастер
Судя по данной инструкции, все действия можно выполнить в любом месте, даже при остановке в пути из-за сильного грохота. Естественно, для ремонта потребуются сами втулки стабилизатора и небольшой набор самого простого инструмента. Да и для подвешивания передка автомобиля можно использовать обычный домкрат.
25-30 тысяч километров — дольше по нашим дорогам втулки не живут
Однако, чтобы не допускать подобных поломок и не проводить ремонт в экстренном темпе можно заменять втулки по прохождении определенного километража. Для Рено Дастер таким километражам будет 25-30 тысяч километров. Да, при этом пробеге втулки не будут повреждены, но их замена значительно улучшит работу стабилизатора и не приведет к непоправимым последствиям.
Рено Дастер. Замена подшипника ступицы переднего колеса
Рено Дастер. Замена подшипника ступицы переднего колеса
Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.
Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.
С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…
…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».
Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.
Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.
Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).
Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).
Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).
Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).
Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка). Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…
…то можно снять кулак в сборе с рычагом передней подвески…
…и разъединить их на верстаке.
Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.
Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !
…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.
Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…
…и спрессовываем внутреннее кольцо подшипника со ступицы.
Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.
Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.
Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.
Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.
Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…
…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.
Категории товаров, которые вам могут быть интересны на основании статьи » Рено Дастер. Замена подшипника ступицы переднего колеса»:
Замена втулок переднего стабилизатора Рено Дастер
Замена Втулки Стабилизатора Передние на Renault Duster Подробнее
Замещение передних втулок стабилизатора Рено Дастер. Подробнее
Renault Duster/Kaptur: Замена втулок и стоек стабилизатора Подробнее
Замена втулок переднего стабилизатора рено Дастер (ниссан Террано) Подробнее
Рено Дастер замена втулок стабилизатора Подробнее
Замена втулок стабилизатора на Рено Дастер. Подробнее
Renault Duster, полиуретановые втулки стабилизатора плюсы или минусы. Подробнее
Замена втулок зад стабилизатора на рено Дастер, Нисан Терано Подробнее
замена передних втулок стабилизатора Рено дастер Подробнее
Выбор втулок стабилизатора на Рено Дастер, Нисса Террано Подробнее
Как стучит стабилизатора с плохими втулками. Подробнее
Вечный стабилизатор. Часть2 Подробнее
Замена втулок,стоек стабилизатора Reno Logan/Sandero/Stepway Подробнее
Ремонт авто. Замена задних втулок стабилизатора на Рено Дастер своими руками Подробнее
Втулки стабилизатора поджимаем Подробнее
Renault Duster, замена втулок стаба, и шаровой опоры Подробнее
Замена втулок стабилизатора рено дастер (передний привод) Подробнее
Замена втулок переднего и заднего стабилизаторов Porsche Cayenne Запчасти в описании Подробнее
Поменял скрипучие втулки переднего стабилизатора Подробнее
Тема: Втулки стабилизатора накрылись
Опции темы
- Версия для печати
- Отправить по электронной почте…
- Подписаться на эту тему…
Поиск по теме
Отображение
- Линейный вид
- Комбинированный вид
- Древовидный вид
Втулки стабилизатора накрылись
Это что-то из области фантастики, чтобы рено обзванивали, да отзыв объявили. Не верю. Я машинку забрал при покупке без ПТС, оплатил и забрал с копией. Так и ездил, ждал когда позвонят о приходе оригинала. Не дождался, сам приехал, спрашиваю о ПТС. — Так он уже давно в салоне. — Что не звонили? — Так это же Вам (т.е. мне) нужно авто на учет ставить, а нам пока некогда, да и оплата 100% была. Не нужно быть наивным. Пока сам их не попинаешь, хрен что получишь.
Почему скрипят втулки стабилизатора на Дастере
Поскольку стабилизатор поперечной устойчивости может работать только в том случае, когда имеет две прочных опоры по центру и две опоры по краям (две втулки + два шаровых наконечника стоек стабилизатора), износ любой из точек фиксации означает нарушение функций стабилизации подвески. Как передней, так и задней.
«Торсионная штанга стабилизатора работает на скручивание в определенном диапазоне длины, ограниченной втулками. Поэтому когда она изношена, параметры торсиона меняются, что и влияет на устойчивость автомобиля».
Скрип втулок зависит от того, насколько точно производитель втулок подобрал размер внутреннего и наружного диаметра с учетом номинального усилия, оказываемого хомутами крепления. Если торсион ходит во втулке свободно, стабилизатор не работает. То же происходит и тогда, когда торсион пережат. В этих случаях мы слышим противный скрип, который означает, что торсион проворачивается во втулке, а не отрабатывает амплитуду перемещения за счет тела втулки.
Поэтому очень важно подобрать такие втулки, которые бы точно отвечали по размерам оригинальным, а материал изготовления должен иметь такую же жесткость и плотность. Вот почему жесткие капролоновые и полиуретановые втулки больше вредят подвеске, чем помогают, несмотря на несколько больший ресурс
Замена втулки переднего стабилизатора Дастер
Для замены втулки на Renault Duster не стоит обращаться к специалисту, сама деталь стоит порядка 800 руб, а в автомастерской за замену возьму большую сумму. Именно поэтому многие автовладельцы стараются сделать это своими руками. Для того чтобы добраться до втулки необходимо снять колесо, после этого демонтировать грязезащитный кожух. После этого откручивается два болта и снимается хомут втулки. Такой способ демонтажа подходит для тех, кто не ставит автомобиль на яму. Если же у вас есть возможность поставить автомобиль на возвышенность, то можно заменить втулку не снимая колесо. Если посмотреть на инструкцию, которая нарисована на коробке для втулки, то там втулка устанавливается прорезью вперёд, но Renault Duster делает исключение у него втулка устанавливается обратной стороной.
Патент был зарегистрирован на имя Роберта Зангиева, он живет в Северной Осетии и является токарем и конструктором. Мастер из Алагира с детства мечтал о машине, похожей на Lotus Seven, а потому решил своими руками собрать похожий на прототип самодельный автомобиль.
На создание авто ушло более 30 лет, а в основе использовался монокок из стальных труб, внешние детали изготовлены из стеклопластика. Создавался концепт прямо во дворе конструктора, а под капотом он разместил 1,7-литровый двигатель, позаимствованный у «Нивы». В паре предлагается механическая трансмиссия на 5 скоростей, все панели исполнили на станке по созданным перед этим заготовкам. Таким же образом сделали рычаги подвески и некоторые элементы шасси.
Собирал конструктор всю конструкцию более 8 лет, а ушло у него на это более 250 тысяч рублей. Следующие экземпляры будут создаваться намного быстрее, отметил разработчик, ведь удастся избежать многих ошибок. Разгонится авто максимально до 120 км/ч, однако подарит владельцу удобство и незабываемые ощущения.
Подразделение немецкого бренда Volkswagen под названием India уже в следующем месяце готовится к премьере четырех своих новинок. Презентация транспортных средств состоится на выставке Auto Expo, а совсем недавно разработчики раскрыли и подробности своих планов.
Для автомобильной выставки бренд подготовил четыре концепта внедорожников, среди которых A0 SUV, Tiguan AllSpace, T-ROC, а также ID Crozz EV SUV. Больше всего поклонники ждут появления первого в списке внедорожника, ведь он окажется в бюджетном сегменте и должен будет составить конкуренцию Hyundai Creta и Kia Seltos.
Volkswagen A0, по заявлению инженеров, получит платформу MBA0 IN, а длина колесной базы окажется ограничена на отметке в 2651 мм. Для выставки обещают подготовить прототип серийного автомобиля, при этом разработчики заменили кузовные панели и детали салона.
Под капотом предположительно будет трудиться TSI Petrol, мощностью 130 л.с. и объемом 1,5 литра. Дизельной версии, скорее всего, ждать не стоит. Продавать внедорожник будут на индийском рынке.
Сотрудники правоохранительных органов России заявили о том, что не будут штрафовать водителей, которые передвигаются на автомобиле без номеров, сразу после его приобретения.
После оформления договора купли-продажи автомобиля, у покупателей будет 10 дней для того, чтобы оформить автомобиль на себя и получить регистрационные номера. В этот период времени штрафовать их не будут. При этом, сотрудники правоохранительных органов просят водителей, как можно быстрее оформлять машины на себя в ГИБДД, для того, чтобы не возникало никаких проблем с последующей эксплуатацией.
Напомним, если автомобилист приобрел машину и эксплуатирует ее без оформления соответствующих документов, то на него могут наложить штраф, в размере от 500 до 800 рублей.
При повторном выявление нарушения сумма штрафа может быть увеличена. Кроме того, водителя могут лишить прав на определенный срок.
Таким образом, сразу после покупки автомобиля лучше обратиться в ГИБДД и оформить все необходимые регистрационные документы, поставив машину на учет на себя. Это позволит избежать большого количества проблем, в том числе и нежелательных штрафов.
голоса
Рейтинг статьи
Что такое втулки и зачем они нужны
Втулки стабилизатора выполняют две основные функции:
- Уменьшают шумность подвески на автомобилях 4х4.
- Крепят стабилизатор к кузову машины.
Втулки изготавливают в основном из полиуретана или резины. Оба материала отличаются повышенной упругостью и прочностью, необходимыми для выполнения указанных функций. Благодаря таким особенностям во время движения по бездорожью исчезают стуки и скрипы, которые постоянно возникают при изменении положения колес по отношению к первоначальной оси. Кроме того, втулки обеспечивают надежное крепление стабилизаторов, так как последние невозможно жестко зафиксировать на кузове кроссовера 4х4. Связано это с тем, что данные детали во время движения Рено Дастер изгибаются.
Что делать при таких симптомах?
Как правило, подобные неисправности приводят водителя в паническое состояние и он сразу же едет в автосервис для диагностики и ремонта. Впрочем, данная ситуация может быть исправлена легко самостоятельно и, практически без использования инструментария или даже подъемника.
Как показывает практика, для замены втулок стабилизатора потребуется всего пара ключей из стандартного набора водители и, любое место, в котором этот самый автомобиль можно подвесить за «передок».
Покупка новой втулки стабилизатора. Зачем нужен артикул?
Старая (справа) и новая (слева) втулка стабилизатора
Для приобретения втулки стабилизатора на Рено Дастер можно использовать поиск по специализированным сервисам или интернет ресурсы, предлагающие оригинальные детали на авто.
При помощи артикула детали можно не только быстрее найти для замены новые запчасти, но и убедиться перед заказом в правильности выбора. Как правило, большая часть интернет ресурсов указывает в каждом товаре его артикул, что исключит вероятность покупки «не той» детали.
Самостоятельная замена
Замена втулок стабилизатора — это сравнительно простой процесс, требующий от автовладельца наличие соответствующих инструментов и возможности поставить машину на эстакаду (яму). Если ремонт проводится своими руками, рекомендуется приобрести полиуретановые детали. Эти изделия проще устанавливать.
Перечень необходимого инструментария
Для замены потребуются:
- рожковый ключ на «24» для выкручивания подрамного болта;
- ключи на «15» и «17»;
- ключ на «10» для выкручивания креплений защиты двигателя;
- ключ на «13» для выкручивания фиксирующих болтов;
- хомуты на «20», предназначенные для крепления стабилизаторов (старые хомуты также необходимо заменить).
Вследствие того что компоненты подвески постоянно контактируют с влагой, на металлических болтах со временем образуется ржавчина. Чтобы облегчить процесс замены, рекомендуется запастись смазкой из графита и WD-40.
Последовательность действий
Для замены переднего стабилизатора и втулок потребуется приподнять автомобиль, установив кроссовер на домкрате или смотровой яме (эстакаде). Далее выполняются следующие действия:
- Снимаются передние колеса. Таким образом, формируется доступ к дефектным деталям.
- Удаление пластиковой защиты. Последняя закрывает доступ к поврежденным компоненты подвески. Чтобы снять пластиковую защиту, нужно отщелкнуть клипсу. Затем необходимо открутить «барашек, что сделать можно, не прибегая к помощи инструментов.
- Начиная с центра защиты, нужно потянуть пластик на себя, периодически меняя направление движения. Эту процедуру следует выполнять аккуратно, так как чрезмерные усилия приведут к поломке детали.
- После демонтажа клипсы снимается боковая часть защиты.
По окончании описанных манипуляций открывается доступ к передней втулке. С помощью ключа на «13» откручиваются фиксирующие болты. На этом этапе могут возникнуть проблемы, обусловленные проходящим здесь ремнем привода. Поэтому сначала обычно раскручивают болты накидным ключом, а затем продолжают работу рожковым. После удаления изношенной детали место установки зачищается с помощью WD-40, тряпок и графитовой смазки. На этом этапе рекомендуется обработать и стабилизатор. В конце устанавливается новая деталь, и описанный процесс повторяется в обратном порядке.
Замена заднего стабилизатора проводится по аналогичному алгоритму. При необходимости отдельные детали (подрамник и другие) приподнимаются с помощью домкрата.
Признаки неисправности втулок стабилизатора, как проверить
Ничего критичного не случится, если мы не заменим втулку вовремя, но ряд неприятностей будут нас преследовать до самой замены:
- Скрип, стук и грохот в передней подвеске.
- Скрип в мокрую погоду может иногда прекращаться.
- Стук при диагональном проезде лежачих полицейских, к примеру.
- Нарушение поперечной устойчивости.
- Более расхлябанное поведение автомобиля на неровных дорогах и на высоких скоростях.
Конечно, вину можно списать не только на втулки. За грохот в подвеске будут отвечать и сайлент-блоки, и шаровые опоры, и рычаги, и ступичные подшипники. Каждый из этих элементов проверяется отдельно. А вот втулки стабилизатора лучше проверить визуально:
втулка не должна иметь трещин и сколов;
выкрашивание втулки недопустимо;
чрезмерный износ приводит к образованию овального внутреннего отверстия.
Почему скрипят втулки стабилизатора на Дастере
Поскольку стабилизатор поперечной устойчивости может функционировать только при наличии двух прочных опор в центре и двух опор по краям (две втулки + два сферических конца стоек стабилизатора), износ любой из точек крепления означает нарушение стабилизации подвески функции. И спереди, и сзади.
«Торсион стабилизатора скручивается в определенном диапазоне длин, ограниченном втулками. Поэтому при его ношении параметры торсиона меняются, что сказывается на устойчивости автомобиля».
Скрип втулок зависит от точности, с которой производитель втулок определил внутренний и внешний диаметры с учетом номинального усилия зажимов. Если торсион свободно перемещается в ступице, стабилизатор работать не будет. То же самое происходит при защемлении торсиона. В этих случаях слышен неприятный писк, что означает, что торсион вращается в ступице и не рассчитывает диапазон движения за счет корпуса ступицы.
Схема стабилизатора: при наклоне кузова на колеса действует сила тяги стабилизатора
Поэтому очень важно выбирать такие втулки, которые точно соответствуют габаритам оригинальных, а материал изготовления должен иметь такую же жесткость и плотность. Поэтому жесткие капролоновые и полиуретановые втулки больше портят подвеску, чем помогают, несмотря на немного больший ресурс
Задняя подвеска автомобиля 4х4 Рено Дастер
Задняя подвеска: 1 – ступица заднего колеса; 2 – кулак; 3 – амортизаторная стойка; 4 – стойка стабилизатора поперечной устойчивости; 5 – штанга стабилизатора поперечной устойчивости; 6 – подрамник; 7 – передний поперечный рычаг; 8 – задний поперечный рычаг; 9 – кронштейн кузова; 10 – продольный рычаг
Элементы задней подвески на автомобиле: 1 – подрамник; 2 – болт с эксцентриковой шайбой; 3 – скоба крепления штанги стабилизатора поперечной устойчивости; 4 – задний поперечный рычаг; 5 – штанга стабилизатора поперечной устойчивости; 6 – амортизаторная стойка; 7 – кулак; 8 – продольный рычаг; 9 – передний поперечный рычаг
Задняя подвеска – независимая, многорычажная c цилиндрическими витыми пружинами и телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на кузов автомобиля через его колеса.
Элементы амортизаторной стойки: 1 – телескопическая стойка; 2 – буфер хода сжатия с защитным чехлом; 3 – верхняя опорная чашка пружины; 4 – подшипник верхней опоры; 5 – верхняя опора стойки; 6 – гайка крепления верхней опоры; 7 – резинометаллическая опорная шайба; 8 – гайка крепления амортизаторной стойки к кузову; 9 – пружина; 10 – виброшумопоглощающий чехол пружины
Амортизаторные стойки включают в себя упругие элементы – пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой. Амортизаторы стоек препятствуют колебаниям кузова, что соответственно сказывается на безопасности и комфортабельности движения. Амортизаторная стойка внизу крепится к кулаку двумя болтами с гайками, а верхняя опора стойки крепится к кузову гайкой. Правая и левая амортизаторные стойки взаимозаменяемые. Кулак через сайлент-блоки соединен двумя поперечными рычагами с подрамником задней подвески и одним продольным рычагом – с кронштейном, закрепленном на кузове. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении перпендикулярном продольной оси автомобиля – поперечными рычагами подвески. Левый и правый кулаки задней подвески – невзаимозаменяемые. В кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке стопорным кольцом. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой. Для повышения поперечной устойчивости и уменьшения углов крена кузова установлен стабилизатор поперечной устойчивости. Концы штанги стабилизатора через стойки с шаровыми шарнирами соединены с амортизаторными стойками. Стойки стабилизатора взаимозаменяемые. Штанга стабилизатора крепится двумя скобами через резиновые разрезные подушки к подрамнику задней подвески. Штанга изготовлена из пружинной стали. Из углов установки задних колес регулируется только их схождение. Задний поперечный рычаг подвески соединяется с подрамником болтом, имеющим эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется схождение колеса.
Соединение заднего поперечного рычага с подрамником: 1 – кронштейн подрамника; 2 – болт с эксцентриковым пояском и шайбой; 3 – задний поперечный рычаг
При вращении болта с шайбой изменяется его положение в отверстии подрамника: при смещении болта к продольной оси автомобиля уменьшается вылет заднего поперечного рычага и, следовательно, уменьшается угол схождения колеса; при смещении болта от оси – угол увеличивается. Угол развала колес задан конструктивно геометрией подвески и в эксплуатации регулировке не подлежит. Угол можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов не соответствуют контрольным значениям необходимо проверить состояние элементов задней подвески.
Левый кулак задней подвески: 1 – кулак; 2 – подшипник ступицы заднего колеса; 3 – отверстие под датчик ABS; 4 – сайлент-блок переднего поперечного рычага; 5 – сайлент- блок продольного рычага; 6 – тормозной щит; 7 – сайлент-блок заднего поперечного рычага
Детали стабилизатора поперечной устойчивости: 1 – стойка стабилизатора; 2 – скоба; 3 – подушка; 4 – штанга
Источник статьи: http://www.renault-duster.dv13.ru/zadnyaya-podveska-avtomobilya-4×4/
Итоги
Втулка стабилизатора Рено Дастер — это необходимая деталь подвески, обеспечивающие комфортное прохождение автомобилем бездорожья. Данная деталь «глушит» удары, которые испытывает корпус машины при езде по ямам и ухабам. О неисправности компонентов свидетельствуют стук в области подвески и усиливающийся люфт стабилизаторов. Из-за поломки этих компонентов кроссовер хуже входит в повороты и начинает дергаться при маневрировании. Замена детали производится в течение нескольких минут на смотровой яме. Работу можно выполнить самостоятельно либо обратиться в специализированный центр.
