Рено Логан - Renault Logan лучшая машина Стойки стабилизатора

Передняя часть

При создании авто на заводе изготовителе эксперты отдали предпочтение независимой схеме конструкции. Подобные варианты исполнения способны довольно качественно поглощать различные эксцессы, в которые входит:

Вибрация.
Попадание в выбоины.
Преодоление ям.
Пересечение неровностей на большой скорости.

Основными элементами выступают стойки, на производстве за основу взяли тип «МакФерсон», это говорит о том, что пружина и амортизатор – одна цельная деталь. При попадании в яму за рабочих ход отвечает рычаг подвески. Самый простой А-образный тип конструкции крепится за счет сайлентблоков, в момент их изнашивания элемент можно заменить новым.

Колесо способно менять траекторию, это обусловлено шаровой опорой и поворотными кулаками, для закрепления последней детали зачастую используется два крепления в виде болтов определенного диаметра. При наезде на неровность некоторые удары поступают на кузов, в этот момент больше всего страдают стаканы, которые содержат в себе опорный подшипник. Полностью избавить автомобиль от существующих нагрузок при езде конструкция неспособна, поэтому в момент преодоления неровностей лучше сбрасывать скорость.

Описание стойки стабилизатора

На большинстве автомобилей стойки стабилизатора представляют собой шток, размеры которого от 4 до 20 см. С двух его сторон располагаются специальные шарниры, обладающие самыми разнообразными конструкциями. Существуют также и бесшарнирные конструкции. На фото ниже представлено как выглядит классическая стойка стабилизатора.

Конструкция стойки стабилизатора не бывает цельной. Шарнир приваривается к штоку. Данное техническое решение обусловлено безопасностью. Место расположения сварного шва называется «шейкой».

Она слегка тоньше остальной части и имеет меньшую механическую прочность. При возникновении перегрузок в «шейке» происходит разлом. Если бы не данное конструктивное решение, то предугадать место облома было невозможно и стойка могла бы пробить днище.

Доработки Рено Логан Стабилизатор поперечной устойчивости

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
Вхождение в поворот сопровождается сильным креном кузова авто.
Резкое торможение приводит к значительному раскачиванию Renault Logan.

С выгодой до р. Высокий дорожный просвет и модернизированная подвеска.

Длинный болт с плоской шляпкой и короткой резьбой. Любит Torx Renault Снять гайку и подушку. В процессе эксплуатации втулка может перетереться, лопнуть.

Благодаря втулкам обеспечивается плавающее вращение стабилизатора. Если возникают сложности, всегда можно посмотреть обучающее видео и сделать работу. Работа действительно элементарная, поэтому описывать здесь нечего.

При наезде на лежачие полицейские и другие неровности машина может издавать стучащий звук.

Эту работу можно выполнить самостоятельно, вся процедура занимает менее часа времени. Вышедшие из строя элементы стабилизатора приводят к поломке других деталей подвески. Чтобы избежать возникновения необходимости в более дорогостоящем ремонте, автомобиль нужно периодически осматривать на наличие проблем со стойкой стабилизатора.

Как заменить стойку стабилизатора Рено Логан Если стойку стабилизатора дергать в поперечном направлении и при этом слышен стук, это свидетельствует о её неисправности.

Конструктивные особенности передних стоек

Передняя стойка стабилизатора Форд Фокус 2

Передние стойки выпускаются разных видов, но конструктивно они сходны. Представляют они собой металлический прут длиной от 5 до 25 см с крепежными элементами на концах. На той же «Восьмерке» он сделан в виде небольшого прута длиной 5 см, на конце которого имеются проушины с установленными в них резиновыми втулками. В одну проушину – верхнюю, входит конец стабилизатора. Второй же проушиной – нижней, выполняется крепление стойки к рычагу подвески.

А вот на Форд Фокус стойка имеет значительную длину, а на концах ее установлены шаровые шарниры, причем разнонаправленные. С одной стороны палец шарнира развернут на 180 град. относительно установленного элемента с другого конца.

Но необязательно все стойки на зарубежных авто такие. Стойки с шарнирами на концах могут отличаться не только по длине, но и положению шарниров. Они могут быть и не разнонаправленными, а иметь параллельное положение, или же быть установлены под некоторым углом относительно друг друга.

Крепление к подвеске стойки тоже может отличаться. Не всегда она соединяется с рычагами, встречаются авто, у которых она соединена с поворотным кулаком или ступицей колеса. В том же Ford Focus стойка стабилизатора крепиться к амортизационной стойке, для чего на ней есть специальная посадочная площадка.

Повреждение амортизатора и пружин

Передвижение автомобиля по дорожному полотну приводит к раскачке кузова. Для стабилизации машины во время движения предусмотрены стойки амортизатора. Работая совместно с пружинами, они компенсируют общую нагрузку и раскачивание авто в движении практически минимально, а просвет дороги не увеличен.

Показатели выхода из строя амортизатора:

Начало протекать масло.
Увеличилась амплитуда раскачивания автомобиля в момент передвижения по некачественному дорожному покрытию.
Ощутимы вибрация или шум в движении по относительно ровной дороге.
Заметное ухудшение маневренности авто.

Важным элементом системы, работающим совместно со стойками амортизатора, являются пружины. Свидетельства поломки пружинных узлов Renault Logan:

Заметное уменьшение клиренса.
Плавность передвижения отсутствует или практически незаметна.
Наезд на барьер вызывает раскачивание и ощутимые толчки автомобиля.
Наблюдается уклон кузова авто в одну из сторон в недвижимом положении.

Замена стоек на разных авто

Видео: Замена стойки стабилизатора поперечной устойчивости

Одним из положительных качеств стоек стабилизаторов, помимо их основных задач, является простота замены, да и стоят они не дорого. Отметим, что меняются эти элементы парно, с обеих сторон сразу.

Заменить этот элемент на ВАЗ-2108 очень просто, имея только базовый комплект инструментов – набор ключей и домкрат. Вся операция делается так:

Домкратом вывешивается переднее колесо. При этом подвеска пойдет вниз, что уберет преднатяг стабилизатора;
Откручиваем два болта крепления рычага к шаровой опоре. Так легче, и не нужен съемник для извлечения опоры. При этом рычаг опуститься вниз, полностью убрав преднатяг;
Откручиваем гайку крепления стойки стабилизатора, затем снимем стойку с болта рычага, а после – с конца стабилизатора (на нем стойка ничем не крепиться);
Ставим новый элемент и все собираем обратно;
Проводим замену с другой стороны.

Несложно поменять эти элементы и на Форд Фокус 2. Инструменты используются те же, но дополнительно потребуется наличие набора шестигранников. Замены выполняется так:

вывешиваем и снимаем колесо, что обеспечит доступ к опоре;
откручиваем гайки ее крепления – вначале от амортизационной стойки, а затем – от стабилизатора;
создаем домкратом усилие на подвеску (поднимаем ее), чтобы извлечь изношенный элемент;
ставим новую опору, накручиваем и затягиваем гайки;
делаем замену с другой стороны;

Последней рассмотрим замену задней Г-образной опоры, которая используется на Мазда 3:

Автомобиль ставим на яму;
Ключами откручиваем две гайки крепления опоры: одна – в месте крепления стабилизатора, вторая – сверху нижнего рычага;
Извлекаем изношенный элемент и на его место устанавливаем новый. Для этого придется немного поджать стабилизатор вверх рукой, а после накрутить гайки крепления и затянуть их;

Заменить стойки стабилизатора, где бы они не были установлены и какую бы форму не имели, не сложно. И лучше потратить немного времени на оценку состояния этих элементов и замену, чем испытывать дискомфорт при прохождении поворотов из-за сильного крена авто и стуков со стороны подвески.

Особенности подвески и признаки изношенности

На Логанах устанавливаются штатные амортизаторы газо-масляного типа румынского производства, замену которых желательно проводить на аналогичные. Причём у моделей 2004, 2005, 2006, 2007, 2008, 2009 г.в. есть некоторые конструктивные отличия от автомобилей, выпускаемых с 2009 года. На моделях фазы 2 (2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 аутентик) чашки стоек отличаются большим диаметром. Это касается как седанов, так и универсалов (МСВ).

Главное предназначение амортизационных стоек — гашение вертикальных колебаний кузова и обеспечение безопасности на дороге. Неисправность амортизаторов можно определить по следующим изменениям в работе авто:

Левая и правая покрышки, как спереди, так и сзади, отличаются степенью износа.
Из стойки протекает масло.
На устройстве появилась коррозия.
При наборе скорости шумит подвеска, в этой ситуации виноваты изношенные крепёжные втулки, деформировавшиеся или треснувшие.
Повреждены крепления стоек.
Деформирован корпус амортизатора, затруднено движение поршня.
Изношен сальник, что приводит к утечкам масла.
Деформированы или изношены сайлентблоки, повышающие шумность работы подвески.
Неправильно расположен пружинный элемент.

Если при движении кузов начинает колебать вверх и вниз, то пора проверить стойки амортизатора спереди и сзади, а при обнаружении неисправности — сменить их. Проверка выполняется просто: в области стойки нужно надавить на кузов и резко отпустить — наличие раскачивания укажет на неисправность амортизатора и потерю жёсткости опоры.

Особенности стабилизатора, ступицы и рулевого

Стабилизатор устойчивости был предусмотрен для нивелирования боковых кренов, эта поперечная деталь оснащена специальными подушками, которые создаются из плотной резины. Благодаря двум скобам составляющая подвески крепится к подрамнику и рычагу. Рычаг стоит недорого, если отдать предпочтение турецкому производителю, то замена обойдется в 1900 рублей.

А также в комплектацию входят ступицы, они расположены на шаровых подшипниках, в зависимости от пройденных километров пробега подобные детали следует заменить новыми, в противном случае салон наполнится шумом. Первые версии автомобилей могли выдержать немного, всего 40 тыс. км, через отверстие в кулаке для датчика попадали лишние элементы, грязь, пыль и абразивные частицы. Такие эксцессы довольно часто замечаются на автомобилях без АБС.

Замена задних амортизаторов Renault Logan

Амортизатор – основной элемент подвески, который отвечает за качество, безопасность, маневренность и балансировку движения автомобиля. Помните, что от состояния стоек напрямую зависит ваша безопасность, а также безопасность ваших пассажиров.

Когда же амортизаторы полностью исправны и обслужены, достигается идеальный контакт с дорожным полотном и равномерное вертикально-горизонтальное движение колеса.

В статье рассмотрим вопросы о необходимости замены задних амортизаторов Рено Логан, непосредственно процессе и подводных камнях, которые таятся в этом виде ремонта.

Эксплуатация автомобиля без стоек стабилизатора

Стойка стабилизатора не имеет большого влияния на возможность продолжать эксплуатацию автомобиля. Отзывы автовладельцев, которые имеют опыт вождения машин без костяшек, говорят о следующем:

вхождение в поворот следует выполнять на меньшей скорости, так как высок риск потерять устойчивость;
крены становятся значительно больше;
машина ведет себя нестабильно при преодолении неровностей;
присутствует избыточная поворачиваемость.

Опрос автовладельцев о том, допустима ли езда без стоек стабилизаторов показал результат, который приведен на диаграмме ниже.

Многие автовладельцы отмечают, что ходовая автомобиля становится мягче после демонтажа стоек. Поэтому они советуют удалять их сразу после покупки машины. Улучшение комфорта без костяшек действительно есть, так как перестает работать стабилизатор поперечной устойчивости. Однако из-за этого на кузов приходится больший момент кручения. Из-за этого в слабых местах могут появиться трещины или другие повреждения.

При городской эксплуатации отсутствие в машине стоек стабилизатора менее заметно. Езда на скоростях 20-60 км/ч по ровной дороге никак не отличается от вождения авто с костяшками. Несмотря на это опытные автовладельцы предостерегают, что вильнув рулем во время объезда ямки присутствует риск кувыркнуться или потерять управляемость.

Если в автомобиле нет стоек, то нагрузка, которая возникает из-за смещения колеса, накладывается на другие элементы подвески. Это значительно снижает их ресурс. Поэтому при отсутствии костяшек следует придерживаться максимально аккуратного стиля вождения, так как нештатная работа ходовой может привести к критическим поломкам при первом же повышении нагрузки.

Торможение машины, в которой сняты передние стойки стабилизатора сопровождается раскачиванием. Это создает риск потери управляемости. Особо заметно ухудшение контроля над авто во время интенсивного торможения с высокой скорости.

Еще одной проблемой, возникающей из-за отсутствия стоек стабилизатора, является сложность замены колеса с помощью домкрата. На некоторых автомобилях без костяшек машину приходится подымать более чем на полметра.

Существуют автомобили, в которых в зависимости от комплектации присутствует или отсутствует стабилизатор поперечной устойчивости. Такие машины наименее чувствительны к снятию стоек. Увеличение крена и прочих недостатков демонтажа костяшек заметно лишь на больших скоростях или в крутых поворотах. Поэтому такие авто можно без опаски эксплуатировать без стоек.

Макферсон — наше всё!

Спереди шасси Логана устроено по типу МакФерсон − на независимой основе. На сегодняшний день это наиболее популярная схема подвески. МакФерсон сочетает в себе комфорт и управляемость, при этом конструкция довольна проста − в этом и кроется секрет популярности данного типа подвески.

Ключевые конструктивные элементы МакФерсон:

подрамник подвески;
рычаг подвески с сайлент-блоками и шаровой опорой;
поворотный кулак со ступицей и подшипником (в задней подвеске тоже есть подшипник ступицы);
амортизаторная стойка;
штанга стабилизатора поперечной устойчивости

Чтобы лучше понять предназначение каждого узла, необходимо рассмотреть каждый из них более подробно.

Замена опорного подшипника передней стойки Рено Логан

Монтаж нового шарикоподшипника вызывает опасения у многих владельцев Renault Logan. Выполняется эта процедура про при снятии или повреждении ступицы.

Зафиксируйте автомобиль поднятием ручника, и установите рычаг на первую скорость.
Фиксацию колес произведите противооткатными башмаками.
Открутите гайку крепления подшипника ступицы. Если колесо прокручивается и не позволяет осуществить задуманное, то помощник должен выжать тормоз во время проведения демонтажных работ.
Поднимите домкратом необходимое колесо и демонтируйте его.
Снимите датчик скорости, защитную установку тормозного узла и диск.
Рассоедините кулак и наконечник. Снимите палец шаровой.
Отделите амортизатор и кулак. Демонтируйте сам кулак со шлицевого хвостовика.
Выпрессуйте ступицу из кулака зафиксировав, перед этим, его в тисках при помощи молотка или специального съемника. Кольцо подшипника внутри останется на месте.
Отверткой подденьте шайбу и освободите сальник.
Фиксируя сальник в тисках, зубилом смещайте кольцо внутри изделия совершая несильные удары молотком. В небольшом зазоре уже можно установить съемник и выпрессовать кольцо окончательно.
Вытяните кольцо подшипника и щипцами снимите стопорные кольца. Демонтируйте само изделие.
Выпрессовка подшипника осуществляется по торцу внешнего кольца.
Проведите очистку изделий.
Установите кольцо датчика скорости в углубление и запрессуйте новый шарикоподшипник ступицы.
Выполните работу в обратном порядке для монтажа системы ступицы.

Осуществить восстановительные работы в передней подвеске Renault Logan не так просто. Но если соблюдать алгоритм, иметь необходимый инструмент и качественные новые элементы для замещения отработанных элементов все получится выполнить самостоятельно.

Ремонт передней подвески Рено Логан

3676 Просмотров

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Для ремонта потребуется обзавестись таким набором инструментов:

торцовым ключом, размер которого «30»;
накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
молотком, монтировкой и отверткой с плоским профилем;
съемником.

1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
4. Переходим к откручиванию болта, которым закреплен стабилизатор.

Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

105 Н*м – для крепежа рычага к подрамнику;
62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

Гаечный ключ рожковый 13 мм
Гаечный ключ накидной прямой 16 мм (2 шт.)
Гаечный ключ накидной прямой 18 мм (2 шт.)
Вороток под торцевую насадку
Насадка на вороток 30 мм
Динамометрический ключ
Балонный ключ
Опорные стойки
Домкрат
Отвертка ударная
Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Проводим замену стабилизатора

Дефект в работе стоек стабилизатора можно заметить по особенностям:

В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
Вхождение в поворот сопровождается сильным креном кузова авто.
Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

Поднимите переднюю подвеску машины домкратом или специальным подъемником.
Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
Вытяните шпильку и скобу.
Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Конструкция стойки стабилизатора

Основные элементы стойки стабилизатора

Стойка стабилизатора поперечной устойчивости представляет собой металлический прут, длиной от 5 до 25 см (реже в роли центральной части стойки выступает металлическая пластинка), с крепёжными элементами на концах. Последние могут быть выполнены либо в виде проушин со втулками, либо в виде шарниров.

Разновидности стоек

Тяги различаются в зависимости от места расположения (на переднем или заднем стабилизаторе), а так же по виду сочетаний крепёжных элементов.

Встречаются сочетания шарнир — втулка, втулка — втулка, шарнир — шарнир, шарнир — резьба.

Стойка стабилизатора задняя обычно короче передней. У современных авто-производителей в наибольшем приоритете стойки с двумя шарнирами на концах.

Шарнирная передняя стойка имеет три варианта исполнения:

c двумя шарнирами по концам, расположенными симметрично;
c шаровым пальцем, установленным на один конец стойки, и с резьбой на другом;
c двумя шарнирами по концам, повёрнутыми на определённый угол друг от друга.

Шарнирные соединения защищают при помощи резиновых пыльчников, на которые нанесена специальная смазка. Она смягчает работу составляющих механизма, и продлевает срок его жизни.

Симметричные стойки одинаково подходят на левую и правую стороны оси, стойки других видов строго индивидуальны, каждая предназначена для определённого колеса, что обязательно нужно учитывать при ремонте.

Расположение детали в автомобиле

Стойки стабилизатора, как было сказано выше, расположены по концам переднего или заднего стабилизатора и соединяют его с подвижными элементами подвески автомобиля, следовательно, искать их нужно непосредственно у колес машины, со внутренней стороны.

Замена стоек стабилизатора

Для осуществления замены косточек своими руками следует приобрести необходимый инструмент:

Домкрат.
Спрей WD 40.
Набор ключей, головка, трещотки (для нижней косточки), накидной ключ (размер которого можно посмотреть в инструкции к автомобилю).
Противооткатные упоры.
Собственно, сами стойки.

Обычно тяги меняются парами

Порядок замены передних стоек стабилизатора:

Затягиваем ручной тормоз, устанавливаем противооткатные упоры под каждое колесо.
Приподнимается домкратом передняя часть автомобиля.
Соединительные элементы обрабатываются спреем WD-40.
Шестигранником либо головкой с трещоткой придерживается полуось (с торца).
Откручивается гайка крепления тяги, вынимается старая деталь.
Место установки зачищается, новая стойка устанавливается.
Наживляется гайка крепления косточки.
Автомобиль опускается.
Гайки затягиваются до конца.

Замена задних стоек (если они предусмотрены в конструкции) производится аналогичным способом.

После пробега в две — три сотни километров, необходимо проверить и подтянуть крепёжную гайку.

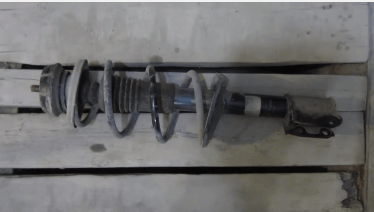

Задние амортизаторы на «Логан»

Здесь уже не применяется деление на комплектацию для обычных и плохих дорог. Но есть разница в стойках, предназначенных для монтажа на автомобили с кузовом «седан» и «универсал».

В последнем случае используются более длинные (в разжатом виде) изделия с меньшим ходом штока. Общие данные по оригинальным деталям:

для «универсала» артикул 8200742812 (масло) или 8200953294 (газ)
остальные виды кузова – 562103901R (с желтой меткой) или 562106313R (с красной точкой)

Что касается аналогов, наибольшей популярностью в отношении задних стоек пользуются те же производители, которые выпускают и передние стойки. Но есть неплохие изделия и от других компаний.

ASAM

Румынский производитель автозапчастей, известный с 1924 года. Вся выпускаемая продукция сертифицирована (TUV ISO 9001:2000, ISO TS 16949), что позволяет поставлять детали и узлы прямо на сборочные конвейеры.

Отзывы в основном положительные, но встречается мнение, что в морозы (ниже -25°) изделия работают плохо.

Marshall

Это голландская компания, созданная в 2006 году, сегодня производит запчасти к легковым и грузовым авто DAF, Volvo, MAN, Scania, Renault и другим, имея филиалы в Турции, КНР, Малайзии, Испании.

Производство амортизаторов осуществляется исключительно по спецификации оригинала. В ходе изготовления стоек применяется автоматическая сварка и компоненты от японской фирмы NOK. Стойки заполняются специальным маслом, которое сохраняет свои эксплуатационные качестве в температурном диапазоне от -50° до +150°. Вся продукция проходит многоступенчатый контроль и соответствует международному стандарту ISO/IEC 17025.

Что такое стойка стабилизатора?

Коротко напомним, зачем нужен стабилизатор. Когда машина едет прямо, ее кузов расположен параллельно дороге. Как только она начинает поворачивать, из-за скорости центр тяжести авто перемещается в сторону. Это приводит к крену транспортного средства.

Так как при наклоне авто нагрузка на колеса распределяется неравномерно, покрышки начинают терять связь с дорожным покрытием. Этот эффект не только отрицательно влияет на комфорт при езде, но и повышает риск возникновения аварийной ситуации из-за того, что автомобиль потерял устойчивость.

Чтобы минимизировать, а в некоторых случаях (на небольшой скорости) вообще устранить, данный эффект, инженерами был разработан стабилизатор поперечной устойчивости. В первоначальном виде эта деталь просто крепилась к подрамнику и элементам подвески. Кстати, стабилизатор используется в подвесках независимого типа.

Стойка в системе поперечной устойчивости может иметь разную форму, но это крепление позволяет грамотно с точки зрения физики закрепить края стабилизатора. В разных моделях деталь имеет разную форму и тип крепежа, но принцип работы и назначение остается прежним.

Неисправности стабилизатора, их признаки, проверка состояния

Чем больше элементов в узлах подвески, тем выше вероятность появления неисправности в нем. Вот основные проблемы стоек стабилизатора:

Элемент:	Неисправность:	Признак:	Диагностика:	Ремонт:
Резиновые втулки	Рвутся, растрескиваются, изнашиваются, теряют упругость	Появляются стуки; стабилизатор хуже справляется со своей функцией, из-за чего крен на виражах увеличивается	Визуальный осмотр; плановое обслуживание	Замена втулок
Шарниры	Выработка между пальцем и креплением; выработка между внутренней частью корпуса шарнира и сферической частью пальца. Из-за этого появляется люфт	Стуки, щелчки и другие посторонние шумы, во время преодоления поворотов, увеличенный наклон кузова на виражах	При помощи рычага (можно монтировкой) раскачивать стабилизатор возле крепления к стойке, а в некоторых моделях авто это же действие производится с самой стойкой	При появлении выработки в металлической гильзе никакие восстановительные работы не помогут – нужна замена стойки (или запрессовка нового шарнира, если конструкция стойки позволяет это сделать)

Еще один распространенный признак неисправного технического состояния данного узла – авто произвольно уходит в сторону. Другой симптом, указывающий на возможную неисправность в системе поперечной стабилизации – необходимость подруливать, даже на прямых участках дороги.

Если подобные признаки начали проявляться, значит, необходимо заменить износившиеся детали. Практичней было бы это делать на обеих сторонах авто, чтобы не проводить ремонтные работы в два раза чаще.

Вот один из вариантов работ по замене стоек:

Видеоурок: как быстро заменить стойки стабилизатора?

Смена шаровой опоры

Причиной смены шаровой опоры Renault Logan может быть повреждение пыльника, его деформация или увеличение зазора.

Ход выполнения работы:

Извлеките рычаг подвески с шаровой опорой в соответствии с алгоритмом, рассмотренным ранее.
Меняя стороны подцепите отверткой кожух опоры и проведите выпрессовку шаровой из отверстия рычага

Упор делайте на ребро изделия.
Осмотрите наличие деформаций проушины.
Проведите очистку место монтажа нового элемента от грязи, пыли и следов коррозии.
Осторожно нанося удары молотком по головке, установите деталь опоры на прежнее место.
Осуществите сбор в обратном порядке.

Подведем итоги

С учетом приведенной выше информации становится понятно, что даже при условии относительной простоты в плане конструкции, передний стабилизатор, задний стабилизатор и стойки стабилизатора являются важнейшими элементами в устройстве ходовой части автомобиля. При этом на практике передние стойки стабилизатора выходят из строя чаще всего по причине плохого состояния дорог на территории СНГ.

Так или иначе, данные элементы сильно влияют не только на комфорт, но и на устойчивость, а также управляемость. Это значит, что необходима регулярная диагностика ходовой части и отдельная поверка стоек стабилизатора на каждом ТО

В качестве итога отметим, что предельно важно поддерживать подвеску в исправном состоянии, чтобы контроль над автомобилем был полным. Только такой подход позволяет получить максимальную безопасность при езде.

Стойки стабилизатора
