Система кондиционирования в автомобиле: функции и признаки неисправностей

Типы автомобильных кондиционеров

Все кондиционеры для автомобилей отличаются друг от друга типом управления:

Ручной вариант предполагает настройки температурного режима самим водителем. В таких климат-системах охлаждение зависит от скорости движения машины и от оборотов коленвала. Такой тип имеет существенный недостаток – чтобы настроить нужное положение, водитель может отвлекаться от управления транспортом. Однако это самая бюджетная модель.
Автоматический тип управления. Другое название системы – климат-контроль. Водителю в таком исполнении устройства достаточно включить систему, и установить желаемую температуру воздуха салона. Дальше автоматика самостоятельно регулирует силу подачи холодного воздуха.
Комбинированная система дает возможность установить либо автоматический, либо ручной режим.

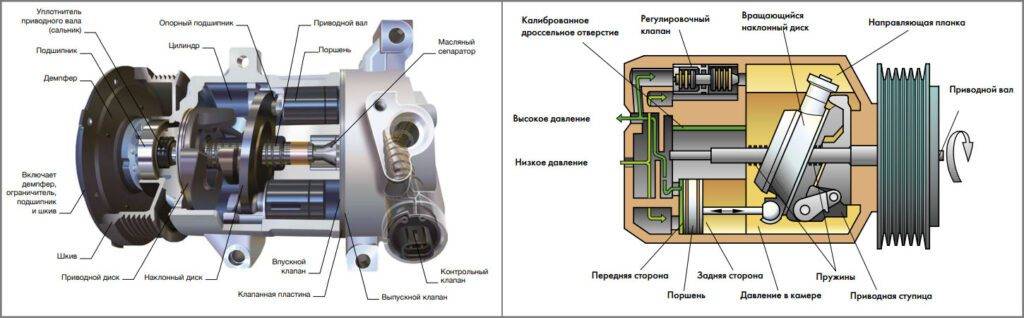

Поршневой компрессор

Помимо типа управления кондиционеры также отличаются друг от друга компрессорами:

Роторный привод;
Поршневой привод.

Чаще всего в автомобилях используется роторный компрессор. Также в системе могут использоваться разные датчики и дроссели, благодаря которым работа системы становится более эффективной и стабильной. Покупая новый автомобиль, каждый клиент может подобрать вариант, идеально эффективный для его ситуации.

Также отдельно стоит упомянуть, что существует две основные категории кондиционеров:

Штатный – установка, которой транспорт оснащается на заводе;
Переносный – автономный кондиционер, который можно использовать в разных машинах, а иногда даже в небольших бытовых помещениях.

Диагностика неисправностей автомобильного кондиционера

Многие автовладельцы убеждены, что автомобильный кондиционер, особенно на новом автомобиле, не нуждается ни в уходе, ни тем более в диагностировании. Это заблуждение, очевидно, основано на рекомендациях касательно дозаправки хладагентом. Эта операция на автомобилях с небольшим пробегом, действительно, выполняется примерно раз в два года, но проверять состояние узлов и деталей климатической системы нужно намного чаще – хотя бы раз в полгода, причём независимо от пробега или времени года. А чтобы результаты проверки кондиционера в автомобиле были максимально точными и правдоподобными, её обычно проводят в два этапа.

Визуальный осмотр

Сначала выполняют внешний осмотр тех деталей климатической системы, которые не требуют разборки – все они расположены в моторном отсеке. Если механические повреждения попадаются нечасто, и они обычно заметны невооружённым глазом, то такую проблему, как утечка фреона, выявить проблематично. Дело в том, что этот хладагент всегда находится под давлением, даже когда кондиционер выключен, при этом та его часть, которая находится в газообразном состоянии, способна проникать через мельчайшие трещины (летучесть фреона столь высока, что он считается одним из основных виновников разрушения озонового слоя, и некоторые его разновидности запрещены к использованию). Если утечка имеет место быть на участке, где хладагент пребывает в виде жидкости, о факте разгерметизации могут свидетельствовать потёки масла, добавляемого во фреон для смазки уплотнителей и прокладок.

В случае микротрещин следует использовать специальный прибор – газоанализатор, который способен улавливать даже незначительные концентрации определённого вещества в воздухе. Столь же точные результаты поиска мест разгерметизации системы кондиционирования позволяет получить ультрафиолетовая диагностика. Подобный способ практикуется относительно недавно и встречается в основном на крупных (сетевых) автосервисах. Данный метод предполагает добавление в хладагент специальной ультрафиолетовой присадки – если таким фреоном заправить автомобиль и дать ему поездить некоторое время с включенной системой кондиционирования, то места утечек легко определяются ультрафиолетовым сканером (простейшим аналогом которого является УФ-лампа).

Диагностика сканером

Если внешний осмотр не выявил очевидных проблем, приступают ко второму этапу диагностики. Он заключается в проверке эффективности работы кондиционера, в частности – производительности компрессора

Мы уже отмечали, что обратить внимание на компрессор следует в тех случаях, когда в салоне появляются шумы при включении системы кондиционирования. Необходимо также проверить работу всех электрических компонентов климатической системы (таковыми являются датчики, электромагнитная муфта, вентиляторы). Самостоятельно диагностировать электроприборы рекомендуется только в том случае, если вы имеете соответствующие навыки

Самостоятельно диагностировать электроприборы рекомендуется только в том случае, если вы имеете соответствующие навыки.

Многие современные модели климатических систем комплектуются ресивером-осушителем, на котором имеется окошко, позволяющее определить степень заполнения системы хладагентом. Если имеет место быть утечка фреона, определить это можно не по уровню жидкости (поскольку ресивер расположен на участке высокого давления, пустот вы не увидите), а по её цвету. Если он вместо прозрачного – белесоватый, и в нём присутствуют пузырьки, это и есть явное свидетельство того, что автокондиционер нужно заправить дополнительным объёмом фреона.

Принцип работы

Работа системы кондиционирования происходит по замкнутому кругу. Рассмотрим работу поэтапно.

Сжатие. Газообразный хладагент нагнетается компрессором в контур высокого давления. При этом он находится в газообразном состоянии. Температура хладагента составляет около 65°C, а давление доходит до 1,4 МПа. Далее вещество проходит по магистрали высокого давления и попадает в конденсатор.
Конденсация. Здесь хладагент превращается в жидкость, которая все еще находится под давлением около 1,4 МПа и при температуре примерно 55°C. Следующий на пути хладагента – осушитель, удаляющий воду и мелкие примеси.
Расширение. Далее хладагент попадает в расширительный клапан, представляющий собой дроссель (узкое место). Происходит распыление вещества, сопровождающееся снижением давления от 1,4 МПа до 0,12 МПа, что приводит к началу перехода в газообразное состояние. Процесс сопровождается понижением температуры приблизительно до -2°C.
Испарение. Хладагент поступает в испаритель и начинает испаряться, забирая тепло из окружающей среды. В это же время вода, образовавшаяся при испарении, выводится по дроссельному каналу за пределы автомобиля. В салон поступает охлажденный воздух. Далее газообразный хладагент проходит по магистрали низкого давления и вновь попадает в компрессор. Давление при этом примерно 0,12 МПа, а температура – 5°C. С этого момента весь описанный цикл повторяется снова.

Схема работы кондиционера

Почему быстро уходит фреон из кондиционера

Самая распространенная проблема системы кондиционирования – это быстрая утечка хладагента. В процессе работы фреон частично расходуется испаряясь. Соответственно, через некоторое время потребуется заправка кондиционера хладагентом. Эксплуатируя автомобиль в нормальном режиме, испаряться фреон до критических значений будет раз в 2 года (или чаще, в зависимости от автомобиля). Если система кондиционирования расходует хладагент гораздо быстрее, необходимо искать причину неисправности.

Наиболее частой причиной быстрого ухода фреона из кондиционера является механическое повреждение одного из трубопроводов. Если в нем образовалась трещина, из нее будет выходить хладагент. В большинстве случаев трубопроводы выполняются алюминиевыми. Металл, подвергаясь воздействиям внешней среды, портится и образуются течи. Наиболее часто данная проблема возникает в машинах, в которых предусмотрена система кондиционирования для пассажиров заднего дивана. Трубопровод у них, в том числе, проходит под днищем машины, то есть располагается в особо агрессивной среде.

Помимо течи в металлической части трубопровода, она может возникнуть и в зоне резиновых накладок – в местах соединения с элементами системы. Причиной тому является образование трещин на резине. Чаще всего такая проблема наблюдается у старых автомобилей.

Также быстро уходить фреон из кондиционера может по причине неисправности самих элементов системы. Например, типичной проблемой является пробой испарителя или сальника компрессора. Повреждены могут быть и другие элементы системы.

Принцип работы кондиционера в машине

Чтобы понять, как работает кондиционер в автомобиле, необходимо обратить внимание на некоторые особенности. Дело в том, что если рассматривать кондиционер бытовой и кондиционер автомобильный, принцип работы похож, но есть и отличия

После нажатия на кнопку включения кондиционера в салоне срабатывает электромагнитная муфта.
Далее металлический прижимной диск соединяется со шкивом компрессора кондиционера.
Указанный шкив постоянно вращается во время работы двигателя (привод реализован за счет ремня навесного оборудования).
После начала работы компрессора фреон в газообразном состоянии сжимается и сильно нагревается;
Далее горячий фреон попадает в конденсор (радиатор кондиционера), где фреон охлаждается;
Для лучшего охлаждения срабатывает дополнительный вентилятор радиатора, включающийся на первую скорость вместе с компрессором;
Также охлаждение происходит за счет обдува радиатора набегающими потоками воздуха при движении автомобиля;
После охлаждения сжатый фреон конденсируется и переходит в жидкое состояние из газообразного на выходе из конденсора;
Затем жидкий фреон попадает в ресивер-осушитель и перетекает ближе к салону автомобиля;
Дальше жидкий фреон проходит через терморегулирующий вентиль (ТРВ), установленный на трубопроводе и поступает в испаритель (по сути, испаритель — тоже небольшой радиатор);
В случае полного заполнения испарителя жидким фреоном, начинает выходить мощный пар, так как фреон снова переходит из жидкого состояния в газообразное (вскипает);
При этом ТРВ закрывается. Если же температура пара будет выше допустимых значений, ТРВ откроется на столько, чтобы площадь проходного сечения позволяла получить необходимую температуру;
Процесс кипения фреона сопровождается сильным охлаждением. Это позволяет охладить испаритель;
Далее вентилятор попросту сдувает холодный воздух с испарителя, подавая его в салон машины через воздуховоды;
После того, как фреон проходит испаритель, охлажденный хладагент снова поступает в компрессор.

При этом магистраль от компрессора до ТРВ – напорная магистраль с тонкими трубками, которые сильно нагреваются. Магистраль от испарителя до компрессора — обратная магистраль, так как давление в ней низкое. Трубки в данной магистрали толстые и холодные.

Пока кондиционер работает, в напорной магистрали давление составляет до 15 атмосфер, тогда как в обратной магистрали не более 2. При выключении компрессора давление падает в обеих магистралях до средней отметки в 5 атмосфер.

Также, чтобы понимать, как работает кондиционер в машине, следует отметить, что систему контролирует группа датчиков. Например, на ресивере есть датчик, включающий вентилятор на вторую скорость. Если же машина стоит в пробке и охлаждение конденсора слабое, тогда давление в напорной магистрали растет, фреон в конденсоре не конденсируется. В этом случае датчик включает вентилятор на максимум.

Если же давление в напорной магистрали слишком высокое, тогда срабатывает датчик, отвечающий за выключение компрессора. Также еще один датчик отключит компрессор, если температура испарителя ниже допустимых значений.

Способы промывки кондиционера

Автомойка не всегда помогает избавиться от загрязнений климатической системы, которые могут стать причиной появления различных неприятностей. Если вы заметили, что не холодит кондиционер в машине – скорее всего, он просто загрязнился. Поэтому периодически рекомендуется осуществлять промывку кондиционера самостоятельно. Эта процедура, хотя и потребует частичной разборки системы, но позволит выполнить чистку намного качественнее.

Для этого потребуется снять конденсор с креплений и немного его развернуть, чтобы получить хороший доступ и к внутренней части конденсора, и к межрадиаторному пространству, где тоже скапливается немало грязи. Для промывки можно использовать средство для мытья посуды, которым нужно обильно смочить все трубки радиатора и дать химическому средству время на впитывание (10 – 15 минут достаточно). Затем следует промыть радиатор струёй воды, которую нужно направлять строго под прямым углом. Напор должен быть небольшим – в противном случае повышается риск повреждения сот радиатора.

Рекомендуем: Рассухариватель клапанов — как изготовить специнструмент своими руками?

Степень чистоты можно определить визуально, если вся грязь не отмылась, необходимо выполнить процедуру повторно. Если заметите погнувшиеся (помятые) соты – необходимо их аккуратно выпрямить с помощью деревянной (не металлической!) палочки, после чего можно удалить оставшиеся твёрдые фрагменты (веточки, камешки, останки насекомых).

Если автомобиль эксплуатировался какое-то время со снятым компрессором или неисправным концессионером, а также после проведенного ремонта своими руками, прежде чем заправить систему кондиционирования, ей нужно сделать профилактику промывкой. Во время промывки из системы будет удалена грязь, влага, различные загрязнения, отработанное масло, которые мешают качественной работе кондиционера.

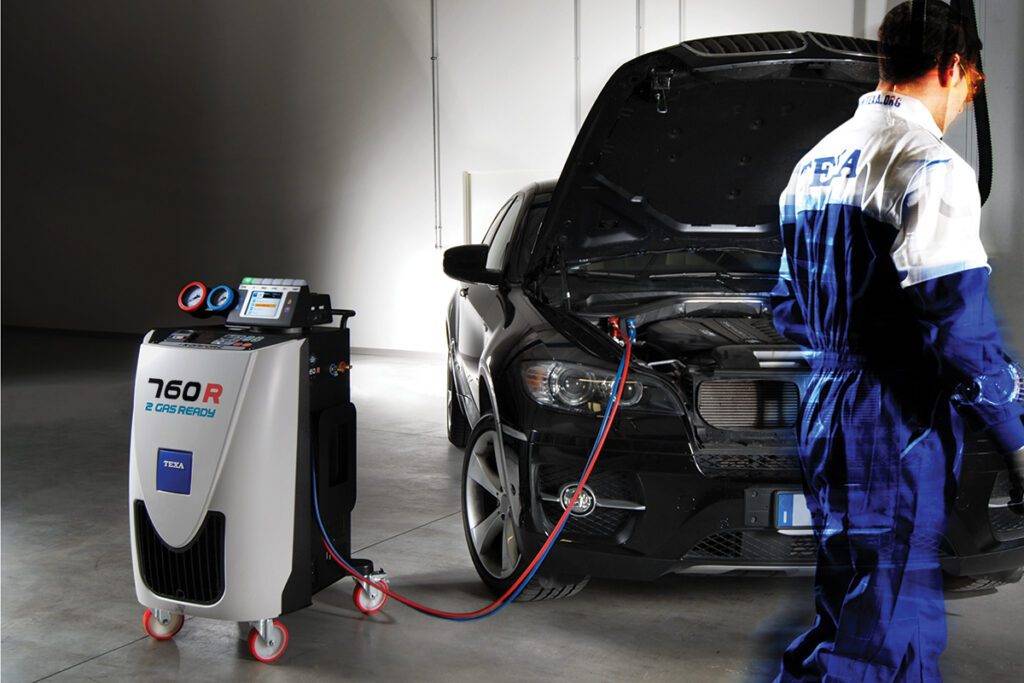

Заправка фреоном кондиционера

Промывка оборудования необходима и при зацикливании компрессора, так как в этом случае может попасть металлическая стружка, другие загрязнения. Промывка своими руками требует много времени и сил, так как приходится промывать каждую деталь отдельно. Для промывки своими руками понадобится инструмент для разборки и сборки оборудования и специальные средства, с помощью которых легко удаляются все загрязнения.

Ремонт автокондиционеров лучше выполнять на станции технического обслуживания, так как в системе кондиционирования задействовано высокое давление. После ремонтных работ потребуется промывка и дозаправка системы фреоном и маслом, при этом нужно точно знать количество заливаемой жидкости. СТО имеет все необходимое оборудование, инструмент для ремонта, промывки и заправки кондиционера.

Каждый автовладелец должен следить за состоянием своего автомобиля и ради профилактики делать регулярно диагностику и техническое обслуживание всего оборудования авто.

Диагностика

Чтобы проверить работоспособность системы своими руками, достаточно для начала включить охладитель, нажав на кнопку. Не лишним будет проверить сам включатель, поскольку порой именно из-за его неисправности не работает весь узел.

Если кнопка исправна, но ничего не включается, либо в салон не поступает холодный воздух, то кондиционер однозначно неисправен. Придется переходить к подкапотному пространству. Сначала взгляните на состояние всех трубок, проверьте исправность радиатора. Обнаружив масляные пятна на этих узлах, это говорит про утечку фреона. От этого компрессор автоматически отключается и ничего не работает. Утечка возникает из-за вибраций, поскольку постепенно крепления патрубков ослабевают, хладагент начинает просачиваться. Тут нужно определить, где именно образовалась проблема. Сделать это можно путем подкачки небольшого количества охладителя.

Еще поломка может быть связана с электромагнитной муфтой. Если при нажатии на кнопку активации кондиционера нет характерного щелчка, который бы подтвердил зацепление муфты со шкивом, либо же появляется скрежет с параллельным появлением горелого запаха, подшипнику пришел конец. Это подразумевает замену муфты.

патрубки и шланги;
муфта;
компрессор;
радиатор.

Про них поговорим отдельно.

Но сначала напомню, что заправка кондиционера является потенциально опасной процедурой. При этом ее нужно обязательно проводить каждые 2 года на новом автомобиле. Если машине более 5-6 лет, тогда дозаправка выполняется уже ежегодно.

Муфта

Начнем мы с муфты. Практически в любом городе, будь то Москва, Спб, Тверь, Волгоград, Омск, Липецк, да и в Минске тоже, представлено множество автосервисов, предлагающих профессиональное обслуживание автокондиционеров. Одной из задач, которую они выполняют, является замена муфты кондиционера.

Кондиционер машины не холодит

Давайте рассмотрим неисправности, при которых автокондиционер включается, но холодит слабо.

Недостаточное количество хладагента. Характерный признак – шипящий звук из-под торпеды при включении кондиционера. Нередко в таких случаях появляется неприятный запах, свидетельствующий о наличии бактерий, грибка на сотах испарителя.
Засорение испарителя. При включении кондиционера через охлажденный испаритель проходит воздух, а на сотах образовывается конденсат. Поскольку фильтр салона не может полностью очистить воздух от пыли и сора, со временем на сотах появляется грязевой налет. Если не следить за состоянием салонного фильтра, пыль, сор и пух с улицы очень быстро приведет к засорению сот испарителя. Вследствие этого через испаритель проходит меньшее количество воздуха, а салон хуже охлаждается в жару. Обязательный атрибут при этом – неприятный, затхлый запах из дефлекторов.
Забитый конденсатор. В отличие от испарителя, соты конденсатора страдают от камней и грязи, которая попадает в них при езде на большой скорости. Загнутые и забитые соты препятствуют прохождению через них воздуха, вследствие чего нарушается отвод тепла. Если конденсатор недостаточно охлаждается, в системе сильно возрастает давление. Когда производительности вентиляторов недостаточно, кондиционер для сохранения целостности системы будет автоматически выключаться. Нередко в таких случаях в жару повышается температура двигателя.
Низкая производительность компрессора кондиционера. Из-за больших утечек в секции нагнетания компрессор не может создать достаточное давление хладагента, вследствие чего кондиционер плохо холодит. Причина неисправности в большом количестве отработанных часов либо эксплуатации с недостаточным количеством масла. Плохое смазывание ведет к образованию задиров на трущихся парах, износу тефлоновых уплотнителей.

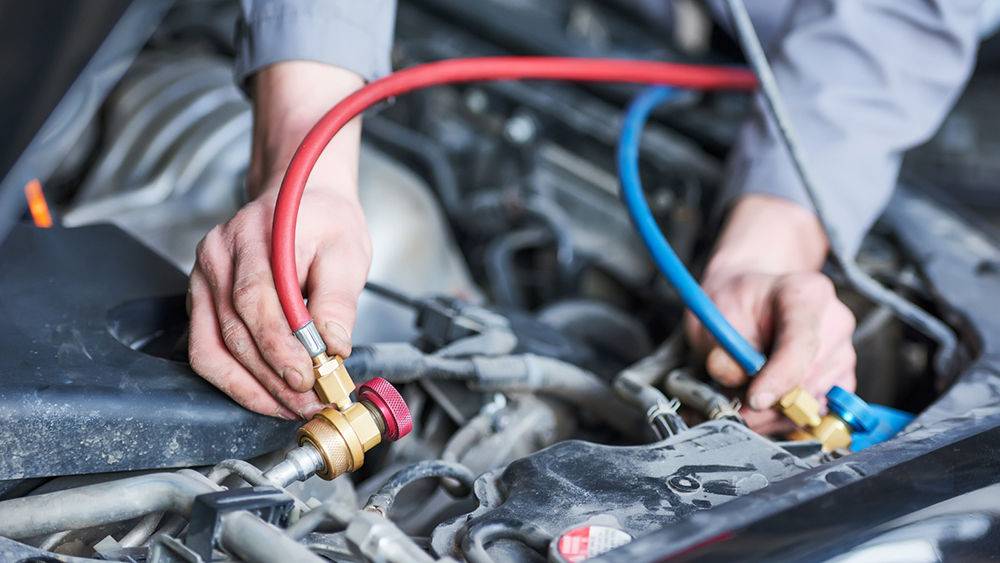

Алгоритм заправки автокондиционера фреоном

Для выполнения этой операции необходимо подготовить следующие инструменты, приборы и расходные материалы:

шланги;
манометр;
заправленный фреоном баллон;
переходник.

Первое, что необходимо сделать – найти в моторном отсеке магистраль, по которой циркулирует хладагент. Затем нужно отыскать отверстие для заправки фреона и зачистить его посредством использования специального колпачка. Место вокруг отверстия также нужно тщательно прочистить и постараться после снятия колпачка как можно быстрее надеть заправочный шланг.

Выполнить заправку самостоятельно не получится, поэтому пригласите помощника, который запустит силовой агрегат и будет поддерживать его работу на холостых оборотах при показаниях тахометра в районе 1500 об/минуту. После этого ему нужно включить кондиционер, выставив регулятор на максимальный уровень охлаждения. В это время вам необходимо приготовить баллон с фреоном к заправке: перевернуть, открыть кран, открыть на шланге вентиль низкого давления и подключить ёмкость с хладагентом к магистрали. Все эти операции следует осуществлять при уже включённой системе кондиционирования с максимальной быстротой.

Пока происходит заливка фреона в магистраль, вам нужно будет контролировать этот процесс, следя за шкалой манометра. Для разных моделей автокондиционеров уровень номинального значения давления разный, изучите этот момент до начала заправки. Если нужной цифры не нашли – ориентируйтесь на показатель 285 кПа. При этом нужно следить, чтобы в хладагент не попал воздух – в окошке на ресивере в этом случае будут видны пузырьки. Всё это время двигатель должен работать на холостых оборотах. Заканчивать заправку следует, когда температура воздуха, поступающего в салон из кондиционера, опустится до 6 – 8 градусов. Для этого нужно перекрыть вентиль и вынуть баллон из заправочного отверстия.

Весь процесс можно и нужно изучить, просмотрев несколько разных видеороликов, которые доморощенные специалисты выкладывают в YouTube.

Как обслуживать автомобильные кондиционеры

Самое первое, что должен делать автомобилист, чтобы кондиционер продолжал работать исправно – поддерживать чистоту в подкапотном пространстве

Особенное внимание нужно уделить теплообменникам. На них не должны скапливаться отложения и посторонние предметы (например, пух или листья)

Если существуют подобного рода загрязнения, климатическая система может некачественно работать.

Периодически следует самостоятельно проверять надежность фиксации крепежей магистрали и исполнительных устройств. Когда машина едет или работает мотор, в системе не должны образовываться вибрации. Если такая неполадка была обнаружена, фиксаторы нужно затянуть.

Обычно после зимней эксплуатации автомобиля кондиционер не нуждается в особенных подготовительных работах к летнему режиму. Единственное, что можно сделать весной – в теплый день завести автомобиль, и включить климатическую установку. Если во время тестового запуска обнаружена какая-либо нестабильность, нужно как можно быстрее отправиться на диагностику в автосервис.

Периодически в системе требуется замена фреона. Во время выполнения процедуры лучше не поскупиться, и попросить мастера провести диагностику. Особенно, если машина была куплена на руках. Иногда бывает так, что владелец транспорта отказывался от диагностики, но с новым хладагентом он не успевал выехать за ворота СТО. Проверка состояния системы не настолько дорогостоящая процедура, чтобы на ней экономить.

Характерные неисправности системы кондиционирования: выход из строя расширительного клапана

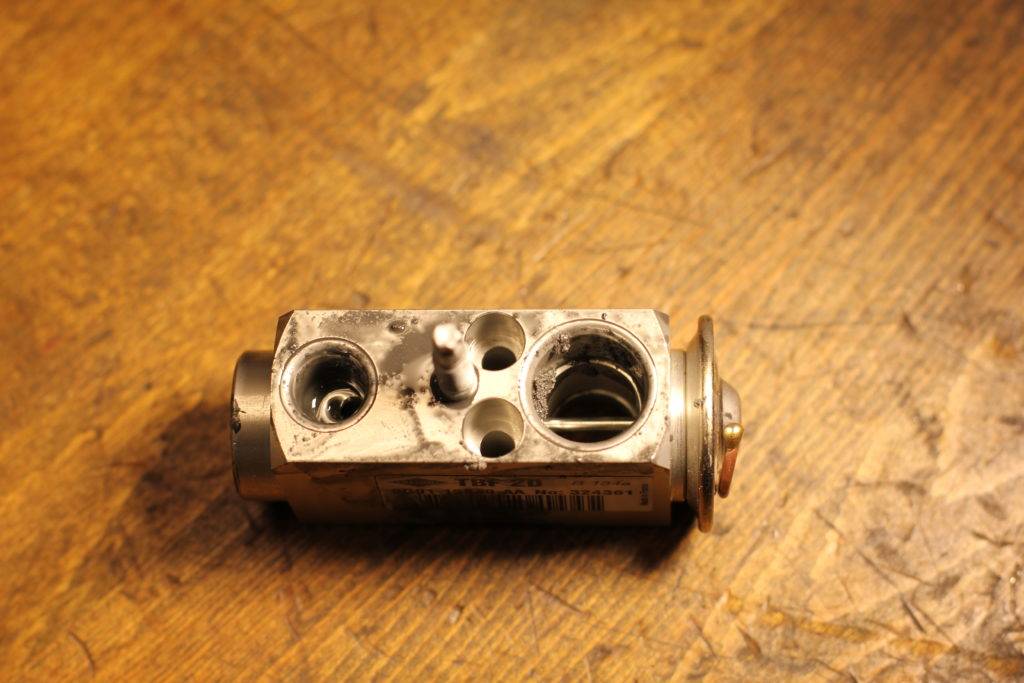

ПРИНЦИП РАБОТЫ

Функционирование системы кондиционирования возможно при наличии двух факторов: циркуляция хладагента по контуру и периодические изменения агрегатных состояний хладагента. Одним из ключевых компонентов, позволяющих системе исправно работать, является расширительное устройство. Наиболее часто в качестве расширительного устройства применяется расширительный клапан, устанавливаемый на входе в испаритель. Главной функцией устройства является преобразование жидкого хладагента в холодный газ низкого давления и регулирование потока хладагента по системе.
Расширительный клапан дозирует поток хладагента в соответствии с температурой испарителя и заданной температурой в салоне автомобиля. Внутри клапана шток обеспечивает открытие и закрытие канала клапана, позволяя протекать хладагент внутрь клапана. Клапан измеряет точное количество хладагента, которое необходимо направить в испаритель в данный момент времени, в зависимости от температуры окружающей среды и требования системы кондиционирования.

ПРОБЛЕМА

Расширительный клапан является сложным и хрупким устройством. Так как он работает в условиях высоких давлений и является термочувствительным, неправильные рабочие условия, загрязнения внутри контура могут привести к разрегулированию и выходу его из строя.

Если расширительный клапан заклинил в открытом или закрытом положении, система не будет работать правильно. Закупоренный клапан приведёт к замедлению циркуляции хладагента, что вызовет перегрев компрессора. Если клапан заклинил в открытом положении, то чрезмерное количество хладагента будет протекать в испаритель, а затем и в компрессор.

Неисправный расширительный клапан может стать причиной плохого функционирования системы. Если эту неисправность проигнорировать, то самым худшим сценарием может стать дорогая и необратимая поломка других компонентов системы, таких как компрессор.

ПРИЗНАКИ НЕИСПРАВНОГО РАСШИРИТЕЛЬНОГО КЛАПАНА

Плохое функционирование системы – дует тёплый воздух. Низкая производительность системы кондиционирования может быть признаком неисправности расширительного клапана. В салон будет поступать заметно меньше холодного воздуха, чем раньше, и даже может начать дуть тёплым воздухом, в зависимости от серьезности проблемы.

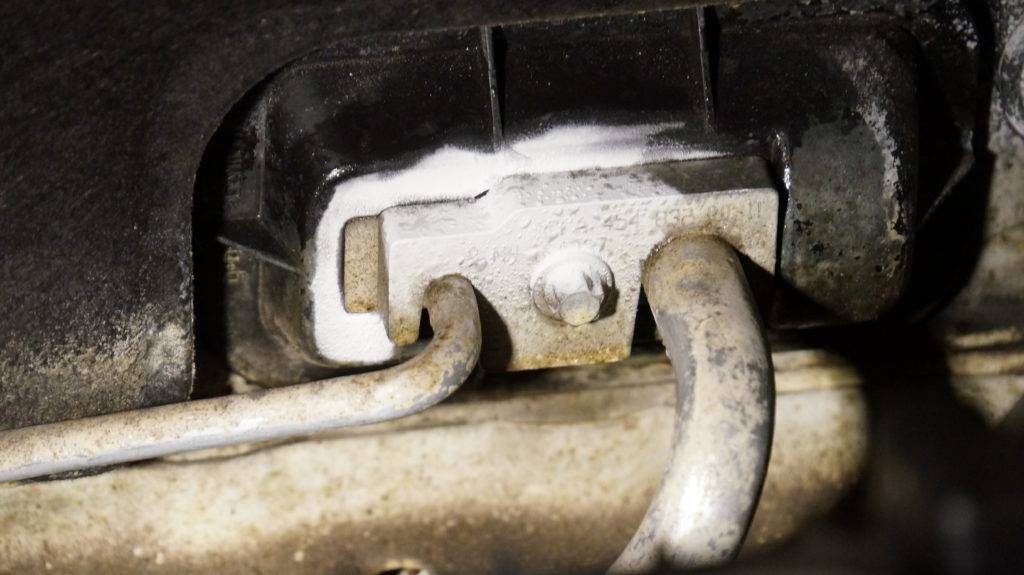

Обмерзание испарителя или воздуховодов. Другим признаком потенциальной проблемы с расширительным клапаном автомобиля является появление снега из вентиляционных отверстий автомобиля. Заклинивание расширительного клапана в открытом положении может привести к тому, что большое количество хладагента будет поступать в испаритель, в результате чего произойдёт обмерзание испарителя и из воздуховодов в салон будет поступать снег.

Нестабильный воздушный поток. Нестабильное регулирование потока хладагента в системе приводит к тому, что из воздуховодов попеременно поступает то холодный воздуха, то тёплый. Если такое происходит, то в первую очередь необходимо проверить состояние расширительного клапана.

Температура некоторых компонентов контура выше нормы. Неисправный или закупоренный расширительный клапан приводит к тому, что давление в системе выше или ниже нормы. Из-за этого повышается температура некоторых компонентов. Лёгкий способ диагностики – проверить температуру трубки от конденсора к фильтру-осушителю. Температура этой трубки выше 50 °C может быть следствием закупорки или неисправности расширительного клапана.

Неправильные рабочие давления системы. Как слишком высокое, так и слишком низкое показание манометра может быть признаком неисправности расширительного клапана. Нормальными показаниями манометра являются 2-3 бара на стороне низкого давления и 14-24 бар на стороне высокого давления.

Сторона низкого давления:
В норме или слишком низкое

Сторона высокого давления:
Слишком низкое

Основные причины неисправности автокондиционера

Чаще всего агрегат перестает работать при выходе из строя внутренних элементов системы.

Давление

Кондиционер в машине выключается из-за резкого скачка или понижения давления в системе. Такое случается при повреждении датчика вследствие большого скопления грязи внутри или сильном ударе во время эксплуатации.

Не работает кондиционер в салоне

Также неисправность автокондиционера по давлению появляется из-за поломки электрической цепи. В результате датчик работает нестабильно, и сплит-система самопроизвольно выключается.

Ресивер

Эта деталь чаще всего выходит из строя из-за сильного загрязнения, повреждения во время ремонта или нарушения технологии заправки фреона. Признаки неисправности ресивера осушителя в автокондиционере следующие:

перебои в работе;
частые отключения сплит-системы;
обмерзание шлангов.

Выявить поломку легко — на поверхности устройства появляется иней.

Осушитель

В автомобильных кондиционерах ресивер совмещен с фильтром-осушителем. Причины поломки также заключаются в скоплении грязи или механическом повреждении.

Завоздушивание и утечка фреона

Среди распространенных причин неисправности автомобильного кондиционера — завоздушивание. Проблема появляется в следующих случаях:

воздух не был откачан при перезаправке сплит-системы;
или проник внутрь из-за разгерметизации.

Если не устранить эту причину неисправности автокондиционера, то из-за большого скопления воздуха увеличится количество влаги в хладагенте. Внутренние детали начнут обмерзать, а холодопроизводительность снизится.

Также проблема появляется при утечке фреона. Хладагента становится слишком мало, и кондиционер не может работать в полную силу.

Компрессор

К основным неисправностям автокондиционера относят поломку компрессора или разгерметизацию из-за следующих причин:

треснул корпус;
сломалась магистраль;
износилась прокладка.

Также причиной проблем становится износ сальника или приводного ремня, большое скопление грязи в системе.

Кондиционер в составе климат-контроля

Кондиционер может быть, как отдельной системой, так и входить в состав климат-контроля. Во втором случае все системы салона – вентиляции, обогрева и кондиционирования взаимодействуют между собой и управляются электронным блоком (ЭБУ). К примеру, поддержание нужной температуры в салоне обеспечивается подогревом воздуха после охлаждения. То есть, часть воздушного потока, прошедшего испаритель, подается на радиатор печки, а после смешивается с основным, тем самым регулируя температуру. При этом устройство кондиционера автомобиля, используемого в климат-контроле, не отличается от оборудования, выполненного в виде отдельной системы.

Устройство системы кондиционирования

Для проведения самостоятельной диагностики хозяин авто должен понимать общий принцип работы кондиционера, из каких деталей он состоит и где они располагаются. Система включает в себя такие элементы:

Внешний теплообменник (техническое название – конденсор), устанавливаемый перед радиатором охлаждения двигателя либо рядом с ним.
Внутренний теплообменник (испаритель). Спрятан под передней панелью автомобиля.
Компрессор с электромагнитной муфтой стоит около двигателя и соединяется с ним ременным приводом.
Магистрали в виде трубок, соединяющие оба теплообменника. По ним движется специальное вещество – хладагент (фреон).
Вентиль терморегулирующий (ТРВ). Чаще всего находится под торпедо.
Ресивер – осушитель в виде вертикального бачка. Устанавливается в подкапотном пространстве неподалеку от конденсора.

В некоторых моделях авто наружный теплообменник оборудован собственным электрическим вентилятором. Работа любого кондиционера, в том числе и автомобильного, зиждется на свойстве фреона закипать и испаряться при невысокой температуре. В момент испарения, происходящего во внутреннем теплообменнике, это вещество отнимает много тепла из салонного воздуха и таким образом охлаждает его. После газ перемещается в компрессор, который поднимает его давление и температуру. Дальнейший процесс идет так:

Горячий газообразный хладагент нагнетается в наружный теплообменник, обдуваемый потоком воздуха, и там конденсируется, отдавая забранное из салона тепло.
Превратившись в жидкость, хладагент проходит через ресивер, отделяющий влагу, и попадает в ТРВ.
После вентиля давление жидкого фреона снижается и он снова направляется к внутреннему радиатору, чтобы испариться.

Работа системы кондиционирования управляется электроникой, отключающей ее в случае превышения максимального давления фреона или при низкой температуре окружающего воздуха (-5 °С и меньше).

Почему кондиционер не включается?

Основные причины, из-за которых кондиционер в машине не работает в в жару:

в системе недостаточное давление хладагента. Для эффективной работы кондиционера производителем рассчитывается необходимое количество газа фреона и масла (предназначено для смазывания компрессора). Если газа недостаточно, в системе снижается давление. Чтобы не повредить компрессор, обесточивается цепь включения электромагнитной муфты и автокондиционер в таком случае даже не включится. На автомобилях с компрессором постоянного вращения блок управления зарегистрирует низкое давление в системе и также заблокирует включение кондиционера;
неисправность электрических компонентов: плавкие предохранители, реле, проводка, блок управления, электронная часть датчиковой аппаратуры, обмотка муфты компрессора. Также не стоит отбрасывать нарушение контакта из-за отгнивших или загнутых пинов, окислов;
засорение дросселя, поломка ТРВС, который регулирует количество фреона, поступающего к испарителю. В таком случае нарушается циркуляция хладагента по системе;
механическая поломка датчика давления, выключателя по высокому/низкому давлению, датчика количества оборотов вала компрессора;
нарушение зазора между прижимной пластиной электромагнитной муфты и шкивом компрессора. Силы электромагнита в таком случае недостаточно для плотного сцепления муфты со шкивом. Если система оснащена датчиком числа оборотов вала, то электронный блок управления двигателем (ЭБУ) увидит несоответствие требуемых и фактических параметров. Чтобы не повредить систему, блок управления заблокирует включение кондиционера;
выход из строя компрессора. В случае попадания внутрь мусора, образования коррозии или продолжительной работы без масла, компрессор клинит, перед этим успевая погнать в систему стружку.

Заключение

После проведения любых ремонтных работ, связанных с восстановлением работоспособности автомобильной системы кондиционирования, перед заправкой и запуском оборудования специалисты рекомендуют выполнить профилактическую промывку обоих контуров.

Такое решение позволит устранить всевозможные загрязнения, смазку и/или жидкость, мешающие эффективной работе автокондиционера.

В случае, если вы не уверенны в собственных силах и навыках, то и проводить эксперименты не следует. Лучше обратится к профильным специалистам в специализированном сервисном центре Восток-Авто. Мастера устранят неисправность быстро и качественно.

Для этого у них есть условия, оборудование с инструментом и необходимые навыки. Также они смогут определить количество фреона, который нужно долить в систему.
