Система зарядки и её проверка Рено Логан

Как проверить датчик кислорода

Начнем с того, что ЭБУ автомобиля позволяет диагностировать причину поломки того или иного элемента или узла. Об этом будет сигнализировать горящий «чек» на панели приборов.

При появлении первых признаках неисправности датчика кислорода, описанных выше, прежде чем приступить к демонтажу, его необходимо проверить. Проверка лямбда зонда, осуществляется несколькими способами:

• проведение компьютерной диагностики для выяснения причин неисправностей (подключение сканера в диагностический разъем автомобиля для снятия цифрового кода ошибки);
• если нет возможности проведения компьютерной диагностики, проверку проводят самостоятельно, подключив вольтметр (при прогретом датчике до температуры 300 — 400°С, замеряют напряжение, которое он посылает на ЭБУ автомобиля); Проверка посредством электронного осциллографа при работающем и прогретом двигателе автомобиля (выполняются замеры сопротивления лямбда зонда, сопротивление нагревателя датчика – от 2 до 14 Ом, напряжение, подведенное к нагревателю – не менее 10,5 В).
• механическая проверка датчика с последующим снятием на предмет образования на нем нагара из-за неполного сгорания топлива. В этом случае датчик чистят и устанавливают обратно.

Очистить лямбда-зонд

Часто на кислородном датчике накапливается копоть, а внутри оседают продукты горения. Это мешает ему работать в полную силу. У машины пропадает тяга, снижается максимальная скорость и растет расход топлива. Один из вариантов решения проблемы — чистка лямбда-зонда.

Как проходит чистка кислородного датчика:

1. Перед чисткой зонда внимательно осмотрите его. Если есть повреждения, либо конструкция деформирована, то неисправность вряд ли связана с загрязнением. Если повреждений нет, то лямбда-зонд можно чистить.
2. Вам понадобится ортофосфорная кислота, которая хорошо разъедает накипь и очищает от сажи. Не используйте инструменты механической очистки: железная щетка, наждачная бумага, надфиль и прочее. Вы повредите слой из драгоценного металла, и датчик станет непригодным к использованию. Снимите кислородный датчик с автомобиля и поместите в кислоту. Чтобы ускорить процесс, возьмите мягкую кисть и равномерно нанесите жидкость по всей поверхности.
3. Ортофосфорная кислота очищает лямбда-зонд за 15–25 минут. После промойте устройство теплой водой и тщательно высушите.

К сожалению, чистка помогает далеко не всегда.

Если ортофосфорные ванны не принесли результата, датчик следует заменить или отключить программно.

Замена лямбда-зонда и обманки лямбда-зонда

Рено Логан реле стартера где находится

Для проверки снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Устанавливаем рычаг переключения передач в нейтральное положение и включаем стояночный тормоз. При выключенном зажигании отсоединяем наконечник провода управления от вывода обмоток тягового реле стартера (см. «Снятие и разборка стартера»).

Стержнем отвертки перемыкаем вывод обмоток тягового реле и верхний контактный болт.

При проведении этой операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне перемыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов

Не замкните отвертку на «массу» в момент соединения выводов.

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является повреждение в цепи его включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить повреждение в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы) можно пустить двигатель и доехать до места ремонта.

При неисправном стартере доехать до места ремонта можно пустив исправный двигатель «с толкача» — передавая вращение коленчатому валу двигателя от ведущих колес автомобиля через трансмиссию. Эту операцию можно вполне выполнить вдвоем на участке (безопасном) ровной дороги, а тем более под уклон. Переводим рычаг переключения передач в нейтральное положение и включаем зажигание. Помощник сзади толкает автомобиль и разгоняет его. В этот момент выжимаем сцепление и включаем передачу (лучше вторую), после чего плавно отпускаем педаль сцепления. При исправных системах управления и питания двигатель должен пуститься, после чего выжимаем сцепление и выключаем передачу. Чем быстрее вы разгоните автомобиль, тем выше будут обороты коленчатого вала двигателя и тем легче он пустится. Разогнать автомобиль для пуска двигателя можно также путем его буксировки с помощью другого автомобиля (см. «Буксировка автомобиля»).

Неисправность в цепи включения стартера может быть вызвана повреждением силовой цепи или цепи управления тяговым реле, контактной группы выключателя зажигания. Питание на обмотки тягового реле подводится от выключателя зажигания, на который, в свою очередь, напряжение подается от аккумуляторной батареи через предохранитель F01 (60 А) монтажного блока, расположенного в моторном отсеке. При перегорании этого предохранителя стартер не включится, но при этом также будет обесточено большинство электрических потребителей (электростеклоподъемники, электропривод наружных зеркал заднего вида, обогрев заднего стекла, очиститель ветрового стекла, вентилятор отопителя).

Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока моторного отсека предохранитель F01 (см.«Электрооборудование»).

Тестером проверяем: подводится ли «+12 В» к гнезду (показанному на фото) предохранителя.

При этом «минусовый» щуп тестера присоединяем к «минусовому» выводу аккумуляторной батареи.

Если напряжение к гнезду предохранителя не подводится — неисправна цепь от аккумуляторной батареи до гнезда (обрыв провода или замыкание на «массу»). Если же напряжение к гнезду предохранителя подводится, то, установив исправный предохранитель, тестером проверяем целостность цепи от второго гнезда предохранителя до выключателя зажигания. Для этого отсоединяем колодку жгута проводов от выключателя зажигания (см. «Замена катушки иммобилайзера и выключателя зажигания»).

Присоединяем «плюсовой» вывод тестера к выводу «4» колодки жгута проводов, а «минусовой» — к «массе».

Тестер должен показать напряжение аккумуляторной батареи.

В противном случае цепь от второго гнезда предохранителя до выключателя зажигания — неисправна (обрыв провода или замыкание его «на массу»).

Если же напряжение к выводу «4» колодки жгута проводов выключателя зажигания подается…

…отрезком провода перемыкаем на короткое время выводы «4» и «6» колодки жгута проводов.

При этом должен раздаться щелчок — включится тяговое реле стартера.

Если тяговое реле включается — неисправен выключатель зажигания или его соединение с колодкой жгута проводов, если не включается — неисправна цепь от вывода «6» колодки жгута проводов до вывода обмоток тягового реле (обрыв провода или замыкание его «на массу»

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;
3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан, который может потребоваться замена в случае выхода из строя данного агрегата, представляет собой простую операцию. А вот демонтаж генератора Рено Логан придется производить в очень стесненных условиях.

В этом случае нам сначала нужно снять ремень генератора Logan, и для этого нам нужно определить, какая из двух схем приводного ремня используется на вашем автомобиле.

В простейшем варианте Рено Логан без кондиционера используется следующая схема ремня привода генератора, смотрите фото ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт кронштейна ролика натяжителя
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя рулевого управления
• 7 — ремень

Чтобы снять ремень генератора Logan в этой конфигурации, просто ослабьте болты крепления кронштейна ролика натяжителя (4) и открутите регулировочный болт (4). Таким образом, натяжной ролик перестанет давить на ремень, ослабнет и вы легко сможете снять его руками.

Установите ремень в обратном порядке и затяните регулировочным болтом (3). Чтобы большим пальцем проверить правильное натяжение ремня генератора снизу автомобиля, нажмите на ремень в центре между шкивами насоса гидроусилителя рулевого управления и коленчатым валом.

При усилии прижима 10 кгс прогиб ленты должен составлять 6-8 мм.

Если в вашем Renault Logan есть кондиционер, рисунок приводного ремня выглядит так, как показано на рисунке ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя рулевого управления
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик
• 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ослабить крепежный болт ролика натяжителя с помощью ключа размером 13 и повернуть кронштейн ролика по часовой стрелке, превышая натяжение пружины натяжителя, до тех пор, пока не появится отверстие в кронштейне ролика выровняйте с выемкой в ​​корпусе устройства. Затем фиксируем роликовый кронштейн, вставив в его отверстие и выемку в корпусе натяжителя шестигранник на 6 мм или стержень диаметром 6 мм (можно, например, отвертку). Как показано на фото ниже.

Затем снимите ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан, для этого отсоединяем клемму провода от «минусовой» клеммы гидроаккумулятора.

Отсоедините фиксатор провода возбуждения от разъема генератора, нажав на защелку отверткой. Затем с помощью гаечного ключа на 13 открутите гайку, крепящую положительную клемму B2 + к генератору, и снимите провод.

Посмотрим на фото.

• Головкой 13 открутите болт крепления кронштейна напорной магистрали насоса гидроусилителя рулевого управления к кронштейну двигателя.

Откручиваем болты крепления насоса ГУР к кронштейну двигателя и, не отсоединяя шланг и шланг от помпы, отводим в сторону. Затем гаечным ключом или 13-гранной головкой открутите два нижних болта крепления генератора к кронштейну двигателя и верхний болт крепления.

1. Все три болта генератора, на которых крепится агрегат, для наглядности показаны ниже на фото.

Теперь генератор Рено Логан снят, можно поставить новый или отремонтировать старый. Сама конструкция генератора довольно проста, и замена регулятора напряжения или выпрямителя обычно не вызывает затруднений. Эта инструкция будет полезна и владельцам Renault Sandero.

Официальный дилер Renault в Твери https://renault.nordavtotver.ru предлагает весь ассортимент французского производителя. Широкий выбор машин, необходимых на складе, позволит вам совершить покупку без долгих ожиданий. Профессиональная гарантия, послегарантийное обслуживание и квалифицированный ремонт.

Инструкция по монтажу

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку корректора фар;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините диагностический разъем;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.

Неисправен лямбда-зонд: причины и ремонт

Renault Megane Маргоша › Logbook › Замена контактных колец и щеток генератора

В День водителя было решено не пролеживать бока на диване, а отправиться в гараж на небольшой ремонт. Нет, Маргоша не заболела. Она исправно бегает и радует меня. Просто еще в июле, перед поездкой на юг, сняв генератор для замены шкива и подшипников, я обнаружил большую выработку на контактных кольцах и почти до упора сточенные щетки. Оперативно доставить кольца не удалось — Екзист ставил почти двухнедельный срок. Решил ехать так, на свой страх и риск. В итоге Марго пробежала 11 тысяч километров (6000 до Крыма и обратно, и тут по месту еще пятерку). Никаких намеков на пропадание зарядки не было, хоть и было немного ссыкотно в дороге). Так бы и зиму наверно отъездила. Но зимы у нас на Урале дюже холодные и перспектива встать где-нибудь за 200 верст от дома с горящей лампочкой и тугим рулем совсем меня не прельщала. И ремонтироваться в мороз тоже не хотелось. К слову, зима у нас началась 1 октября и уже успела разогнаться до -20 по ночам. Но на День водителя, как по заказу, случилась у нас оттепель + 2 градуса. Решено было добить эту тему.

Итак, все началось со снятия генератора. Перед началом работы надо снять аккумулятор. Затем скинул подкапотный пластик, открутил и отодвинул в сторону верхнюю часть «телевизора».

Снял верхушку телевизора.

Привет, Геннадий!

Также необходимо снять левое колесо, для доступа к шкивам (при последующем надевании ремня допооборудования) и доступа к нижнему болту генератора (сверху его крутить совсем неудобно, а так через арку можно просунуть длинный вороток с пьяным ключом и головкой).

Снял колесо и передний подкрылок. Также надо открутить защитную пластину.

Затем открутил упор генератора и два болта, крепящие его к блоку. Небольшая хитрость — чтобы подлезть через арку к нижнему болту, надо немного опустить двигатель. Немного открутил три болта верхней крышки ГРМ и двигатель опустился сантиметра на 2.

Для оттяжки натяжного ролика использую ключик с веревочкой. Надеваю на ролик, а веревочку просовываю Маргоше в ноздрю. Тяну веревочку на себя и снимаю ремень. Удобно.

Не забыв отсоединить провода, с помощью грубой силы и какой-то там матери вытащил гену. Мешаются всякие шланги, но в целом все пропихивается и даже без мыла :)) И вот он предстал передо мной (уже второй раз за год) во всей красе. Начнем вскрытие.

На что жалуетесь, больной?

Во второй раз делать все уже гораздо проще. Пластиковая крышка сидит на защелках — просто отверткой поддел и все. Под ней регулятор на трех болтиках.

Регулятор и диодный мост.

Щеточки приуныли немного. Но с работой еще справлялись.

В прошлый раз бегал по гаражам за съемником, а теперь прикупил такой девайс себе в арсенал (за 200 руб). Хорошая штука. Задняя крышка сдергивается с подшипника, а он сидит на валу, поверх ножек контактных колец. Сдернул его съемником за 3 секунды.

А ну-ка, подшипник, слезай с вала!

Описание схемы подключения

Генератор начинает вырабатывать электрический ток после пуска двигателя (до пуска все потребители питаются от аккумулятора). Напряжение подается с его вывода «В2 » на монтажный блок в моторном отсеке и далее на замок зажигания (четвертый контакт — красный провод).

Участок электрической цепи от генератора к замку зажигания защищен предохранителем F01 (60A), установленном в монтажном блоке в моторном отсеке (под капотом). Помимо защиты электрических цепей всех потребителей, запитываемых от замка он защищает цепь подачи напряжения на переключатель наружного освещения в левом подрулевом переключателе (габариты и ближний, дальний свет фар).

В комбинации приборов установлена контрольная лампа разряда АКБ, которая должна гаснуть после того как генератор начал вырабатывать электричество (сразу после пуска).

Если зажигание включено, но двигатель не запущен и ротор генератора с обмоткой возбуждения не вращается, электрический ток протекает от плюса, подающегося на щиток приборов с аккумулятора, на минус — вывод обмотки возбуждения на генератор. Контрольная лампа в комбинации приборов загорается. Обмотка возбуждения намагничивается этим током и этого намагничивания достаточно чтобы генератор возбудился при пуске.

После пуска двигателя ротор вращается, генератор начинает вырабатывать электрический ток. На лампочку с двух сторон подается плюс и она гаснет. Тем самым сигнализируя, что генератор исправен, выдает зарядный ток и питает всю бортовую сеть автомобиля.

Диагностика неисправностей

На современных автомобилях использование «дедовского» способа диагностики путем скидывания с клеммы аккумулятора может привести и к серьезной поломке множества электронных систем автомобиля. Значительные перепады напряжения бортовой сети автомобиля способны вывести из строя почти всю бортовую электронику.

Именно поэтому современные генераторы всегда проверяются только путем замера напряжения в сети или диагностики самого снятого узла на специальном стенде. Сначала производится замер напряжения на клеммах аккумулятора, пускается двигатель и снимаются показания уже при работающем моторе.

До запуска напряжение должно быть около 12 В, после запуска — от 13,8 до 14,7 В. Отклонение в большую строну свидетельствует, что идете «перезаряд», что подразумевает неисправность реле-регулятора, в меньшую — что ток не поступает. Отсутствие тока подзарядке свидетельствует о неисправности генератора или цепей.

Генератор рено логан с двигателем 1.4 и 1.6 после 2021 года

Определение генератора для автомобилей Рено Логан после 2021 года выпуска, что выходит из строя и схема его ремонта…

Приветствую, автолюбитель Renault Logan! Сегодня рассмотрим генератор на автомобиль Рено Логан с кондиционером и ГУРом руля. Подобный генератор идёт и на авто с гидроусилителем, но без кондиционера.

Фото 1. Генератор Renault Logan 12v 90amp BOSCH.

Фото 2. Генератор Renault Logan 12v 90amp.

Продавщица Татьяна сказала, что это ходовой генератор на Рено после 2021 года выпуска…

Пробег моего автомобиля сейчас 111 тыс. км, а генератор обычно ходит 120-160 тыс. километров. После такого пробега рекомендуется уже прислушиваться к его работе – шумит он либо нет. При обнаружении шума, когда работает генератор в таком случае желательно сразу поменять подшипник. Не нужно откладывать его ремонт.

Чаще всего первым изнашивается передний подшипник ротора, где установлен шкив, так как больше нагружен при работе. Колектор и задний подшипник ходят дольше.

Фото 3. Закрытые подшипники генератора 202 и 303.

Фото 4. Колектор генератора БОШ.

Стоимость самого генератора достаточно высока, а приобретение подшипников и сам ремонт генератора Renault Logan обойдётся вам в небольшую сумму. На генераторе моей ЛоганМашины с двигателем К4М установлены 202 и 303 закрытые пыльником подшипники.

Помимо износа подшипников в генераторе могут быть и другие признаки неисправности, такие как:

• Малый или большой зарядный ток;
• Нет зарядки;
• Лампа аккумулятора на щитке приборов горит в полнакала;
• Не срабатывает обгонная муфта шкива генератора.

Замена подшипника генератора Рено Логан (Видео)

Рено логан снятие генератора и ремонт генератора

Не доверяйте эту работу и автосервисам, у которых отсутствуют необходимые инструменты. Фиксируем якорь в тисках варианты:

Подпаиваем выводы обмоток на место, зачищаем контактные кольца от выступающих частей обмотки и припоя пайка получается как бы в пазу и сбоку. На Логанах после года выпуска процесс снятия немного отличается, в частности нет необходимости откручивать болты крепления снизу. Монтируйте крышку с закрепленным на ней задним подшипником.

Генератор устанавливается на раму, подключается к схеме, имитирующей подключение автомобиля, подключаем стандартный аккумулятор, запускаем электродвигатель и контролируем работу генератора.

В генераторах более новой конструкции используются контактные кольца малого диаметра, находящиеся на конце вала якоря за подшипником

Способ замены, в общем, тот же, но очень важно не погнуть вал якоря он под кольцами очень тонкий, диаметром около 6 мм, и очень нежный. Отремонтированный генератор не помешает проверить «на столе». Генератор устанавливается на раму, подключается к схеме, имитирующей подключение автомобиля, подключаем стандартный аккумулятор, запускаем электродвигатель и контролируем работу генератора

Генератор устанавливается на раму, подключается к схеме, имитирующей подключение автомобиля, подключаем стандартный аккумулятор, запускаем электродвигатель и контролируем работу генератора.

В качестве нагрузки используем лампу фары. При установке генератора на двигатель авто будьте внимательны: И если для клиновидного ремня небольшой перекос просто сокращает ресурс, то для поликлинового ремня — это вероятная причина обрыва.

В заключение пару советов по ремонту электрической составляющей генератора. Не проверяйте работоспособность генератора снятием клеммы с аккумулятора! На выходе генератора имеем пульсирующее напряжение, и без сглаживающего действия аккумулятора оно опасно как для электроники автомобиля, так и для самого генератора.

Ремонт генератора Рено Логан: все особенности процесса

Все проблемы генератора условно разделяются на две категории — неисправности в электрической цепи (проводке) или проблемы в механической части узла. Чтобы определить, что именно с устройством не так, требуется его снятие.

Для демонтажа источника питания на авто с кондиционером и без него сделайте следующее:

• Сбросьте «плюс» с АКБ Логана во избежание случайного замыкания.
• Если на авто установлен кондиционер, выкрутите крепежные болты компрессора (без отбрасывания трубопроводов) и открутите насос ГУР (от него так не нужно ничего отсоединять).
• Ослабьте болт, обеспечивающий натяжку ремня, переместите генератор и демонтируйте его.

• Уберите планку натяжения источника питания и отбросьте провода.
• В нижней части генератора расположен крепежный болт — его также требуется выкрутить.

В некоторых случаях может потребоваться замена щеток. Работа производится так:

• Подготовьтесь к работе. Демонтировать устройство, и делать ремонт генератора Рено Логан в этом случае не нужно.
• Отбросьте пластиковый корпус источника питания.
• Отключите колодку и демонтируйте щетку.
• Поставьте новый расходный материал, и верните все на место.

Если требуется снятие и замена диодного моста, действуйте так:

Демонтируйте корпус источника питания

После этого стоит снять щетки и регулятор.
Выкрутите гайки на диодном мосту, и осторожно отогните клеммы.
Демонтируйте группу диодов.
Поставьте новый «мост» на место старого.. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

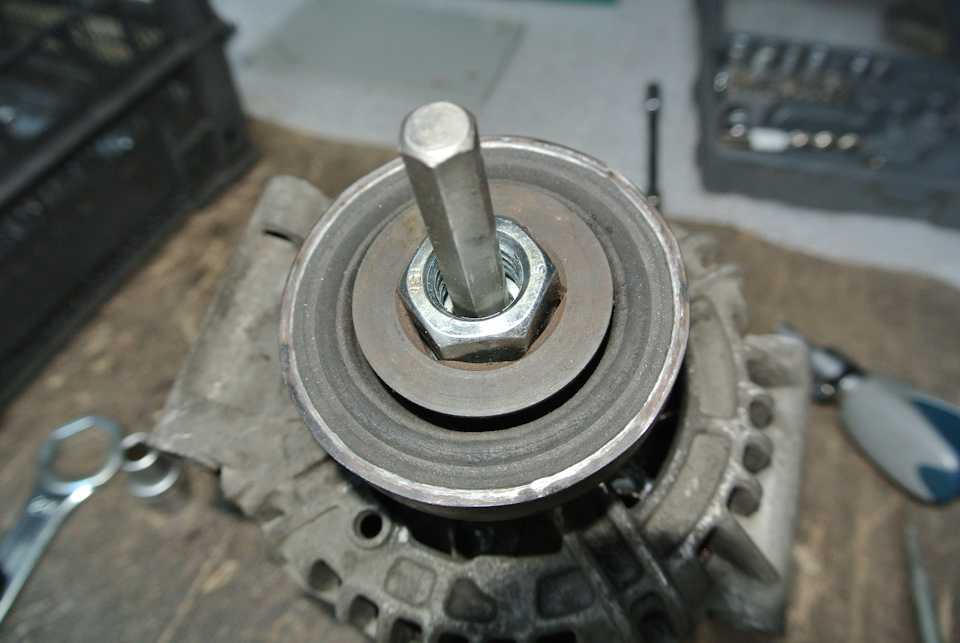

• Закрепите лопасти, чтобы избежать вращения, после чего открутите крепежную шкивную гайку.
• Демонтируйте корпус, щетки и регулятор.
• Выкрутите гайки диодной группы, и отогните клеммы.
• Сделайте метки маркером и выкрутите крепежные болты.
• Разберите генератор, и демонтируйте якорь с подшипника.

• Используйте крупную головку, чтобы выбить первый подшипник, после чего используйте специальный съемник (он потребуется для демонтажа следующего подшипника).
• Запрессуйте новые детали, используя ту же головку.
• Соберите генератор своего Логана.

Как видно, отремонтировать свой Рено Логан и восстановить работоспособность генератора не составляет труда. Главное — ответственно подойти к работе и следовать рекомендациям производителя. Для большей наглядности стоит посмотреть видео.

Как заменить подшипники генератора на Рено Логан 2008—2014 Замена подшипника генератора: каталог материалов

1. Признаки поломки подшипников генератора Рено Логан
2. Устройство генератора на авто с ГУР и без
3. Снятие генератора у Logan 2008—2014 С ГУР и без
4. Разборка генератора BOSCH и демонтаж подшипников
5. Установка новых подшипников и сборка генератора
6. Подшипники для генератора BOSCH — артикулы и цены
7. Полезные видео по ремонту генераторов у Рено Логан

Замена подшипников генератора на Рено Логан (Renault Logan) проводится при признаках износа или регулярном профилактическом ремонте. Сервисные мероприятия могут понадобиться, когда наблюдаются сбои электропитания или посторонние шумы во время работы.

Подшипники генератора Рено Логан 1.4-1.6 меняются комплектом, так как в узле располагаются малый и большой шарикоподшипник. При выборе запчастей необходимо учитывать, что в новых моделях установлены автогенераторы Bosch с мощностью от 98 А, до 2010 года автомобили без гидроусилителя руля комплектовались на 75 А (как на некоторых моделях Mitsubish).

Как меняются подшипники генератора Рено Логан 1.6 фирмы Bosch подробно изложено в пошаговой инструкции. Но сначала начнем с необходимой диагностики.

Определить неисправность можно по постороннему шуму, который издает генератор. Из-за старых деталей появляются люфта, посторонние звуки, шум. Новые шарикоподшипники со свежей смазкой, обеспечат плавное вращение, а шум исчезнет.

Как определить, что АКБ неисправен и двигатель может не запуститься в следующий раз?

В новых автомобилях информация о состоянии АКБ выводится на приборную панель и водителю не нужно дополнительно следить за его работой. Но такой возможности у многих нет, и мы предлагаем опираться на проверенные временем симптомы поломки.

2 признака, что аккумулятор стал держать заряд хуже:

Помимо самостоятельной проверки, можно воспользоваться специальным оборудованием или приехать в сервис.

Например, на СТО мастер может подключить мультиметр и измерить напряжение АКБ на заглушенном ДВС. Оно должно быть в диапазоне от 12, 3 до 12,7 В. Напряжение ниже 12 вольт указывает на разряженный АКБ.

Важно понимать, что рабочий ресурс АКБ в среднем составляет от 3 до 6 лет. После этого промежутка лучше заменить аккумулятор

Это единственное решение, которое гарантирует исправность автомобиля и легкий пуск двигателя в будущем.

Из-за того, что для детальной проверки и обслуживания генератора требуются специальные навыки и оборудование, рекомендуется проводить эти работы в мастерской. Если генератор не заряжает аккумуляторную батарею или вызывает подозрения, то, перед принятием более серьезных мер, в первую очередь необходимо проверить следующее:

натяжение приводного ремня; аккумуляторную батарею; все соединения электрических проводов на чистоту и надежность.

Регулятор напряжения и щёткодержатель

Регулятор напряжения специально изготовлен для поддержания на одном уровне величины выходного напряжения генератора. Генератор сам ограничивает напряжение, т.к. отслеживается его выходное напряжение, и функцией регулятора является слежение за его величиной. Он является регулятором двухступенчатого контактного типа.

Нет необходимости покупки автолюбителем специального оборудования для проверки регулятора, поэтому в случае обнаружения неисправностей в нем, лучше обратиться за этим в мастерскую или заменить на новый.

Регулятор напряжения является герметичным прибором, который предварительно настраивается, и его обслуживание заключается лишь в периодической проверке проводных контактов.

Проводящие элементы отсоединяются все одновременно, а их концы очищаться метиловым спиртом, но можно очищать и простой наждачной шкуркой. С контактами регулятора следует обращаться так же.

Проверка правильной работы регулятора необходима только в том случае, если при проверке генератора, проводов, аккумуляторной батареи и всех контактов установлено, что они не имеют повреждений.

Следует помнить, что регулятор используется вместе с реле, которое используется для включения или выключения красной контрольной лампы зарядки аккумуляторной батареи. Если она загорается во время движения, то неисправность может быть не в генераторе и не в регуляторе напряжения, а в этом реле. Если управляющая обмотка реле выходит из строя, то реле замыкается, и контрольная лампа загорается.

Реле, управляющее контрольной лампой заряда аккумуляторной батареи, также лучше проверять в мастерской.

• Система зарядки аккумуляторной батареи включает в себя:

– сигнальную лампу цепи зарядки.

• Аккумуляторная батарея находится в моторном отсеке рядом с левой фарой.

• Генератор находится в передней части моторного отсека рядом с правой фарой.

• Замена мотора отопителя рено сандеро



• Ремонт подрулевого переключателя пежо 405



• Замена пыльника штока кпп рено логан



• Гудит гур пежо 307



• Детали кузова рено каптур схема
