Инструкция как снять обшивку двери на Рено Дастер (видео)

Порядок демонтажа

Чтобы снятие обшивки двери Дастер заняло не более получаса, важно придерживаться порядка работ. Перечислим, в каких случаях придется демонтировать облицовку:

Перечислим, в каких случаях придется демонтировать облицовку:

при замене штатной карты на тюнинговый вариант;
для устранения течи с проема задней двери в салон;
при доработке шумоизоляции.

Заводская сборка Дастер имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Дастер по шагам:

Отключить минусовую клемму с аккумуляторной батареи.
Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
Разъединить блок электропитания на стеклоподъемник.
В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Снятие обшивки двери: дверная карта

Обшивка по дверной карте Рено Дастер снимается довольно просто как спереди, так и сзади, главное – соблюдать правильную последовательность действий, применять безопасный для работы инструмент. Действовать надо следующим образом:

Начать следует с аккумулятора и снять с него минусовую клемму, это делается для того, чтобы, даже если вы случайно повредите проводку, вас не ударило током, кроме этого, чтобы обесточить электроприборы в машине.
Снятие блока управления стеклоподъемниками. Сделать это легко, как было описано выше.
После того как блоки будут сняты, нужно отсоединить от них всю электрику. Не нужно бояться снимать, поставить потом вы сможете в той же последовательности, потому что производитель предусмотрел разные крепления. Провода перепутать нельзя.
После этого нужно снять дверную ручку, сначала открутить винт, затем снять тягу и декоративную пластмассу.
После этого надо отыскать все места, где есть заглушки: их нужно поддеть при помощи отвертки. Если там есть винты, их откручивают; на торцевой части двери сзади есть винт, его тоже надо не забыть открутить. Если дверная ручка не снимается, стоит проверить под ней, там есть дополнительный элемент крепления.
Затем нужно заняться динамиком, снять его защиту. Она прикручена на винты.
Пистоны лучше не ломать, а приобрести инструмент для их снятия, использовать его и отвертку.

Итак, проводить работы самостоятельно несложно, главное – делать все осторожно и в правильной последовательности

Снятие обивки

Для замены таких элементов двери как стеклоподъёмник, замок, ограничители, а также для ремонта самой детали может понадобиться снятие обивки. Перед тем как преступать к снятию, желательно приобрести запасные держатели так как, они легко ломаются. Когда все подготовлено, переходим к следующим действиям:

Боковые крепления обивки отворачиваем специальным ключом, можно использоватьTorx T20
Декоративную заглушку извлекаем поддев ее ножичком
Под заглушкой крепление откручиваем ключом TorxT20

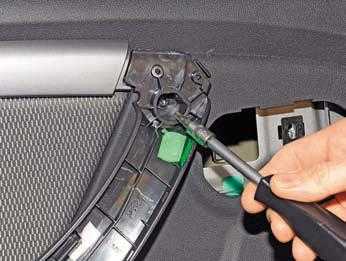

Берем тонкую отвертку и снимаем поддев внутреннюю накладку ручки двери
Отсоединяем ручку

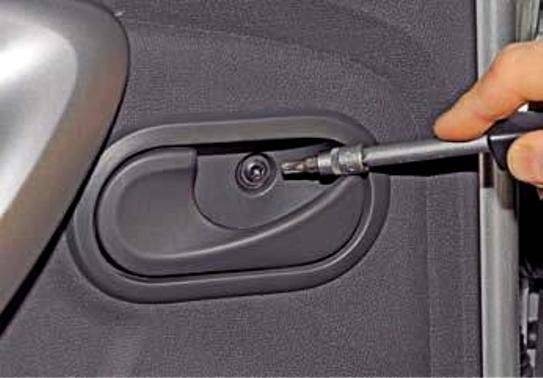

Берем ключ Torx T20 и окручиваем винт, который располагается внутри ручки
Таким же способом откручиваем винт, расположенный в ручки, которая открывает дверь
Извлекаем основание ручки
От основания отсоединяем тягу привода

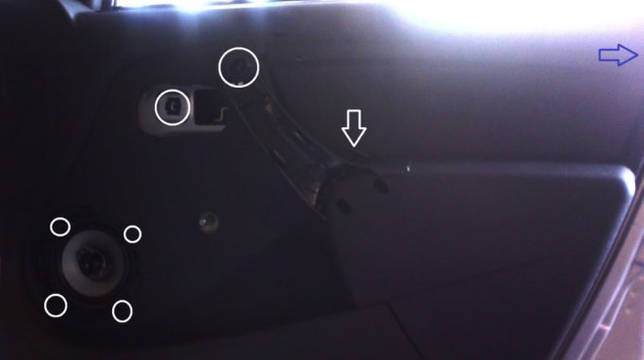

Откручиваем четыре винта и снимаем динамик
Берем нижний край обивки и тянем до того момента пока все держатели не выйдут из панели

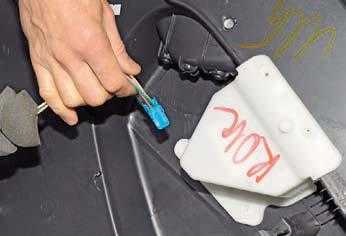

Отведя обивку в сторону, отсоединяем все провода
Можно снимать обивку, перед тем как устанавливать ее на место, нужно проверить в каком состоянии находятся держатели и при необходимости их заменить.

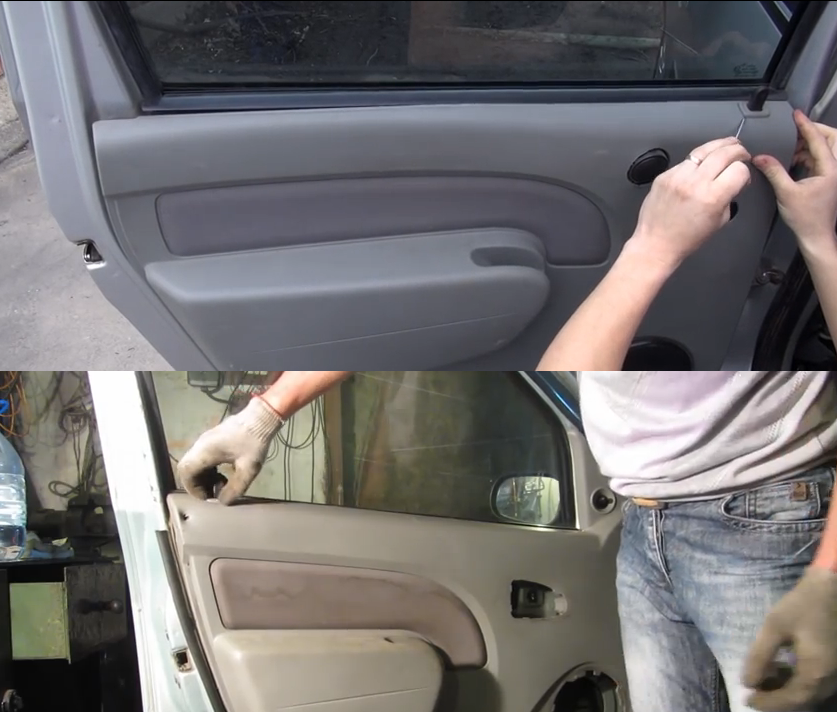

Может возникнуть вопрос у автовладельцев Рено Дастер как снять обивку задней двери. Так как в зависимости от комплектации вместо электропривода могут быть установлены стеклоподъёмники с ручным приводом. Поэтому чтобы снять нужно:

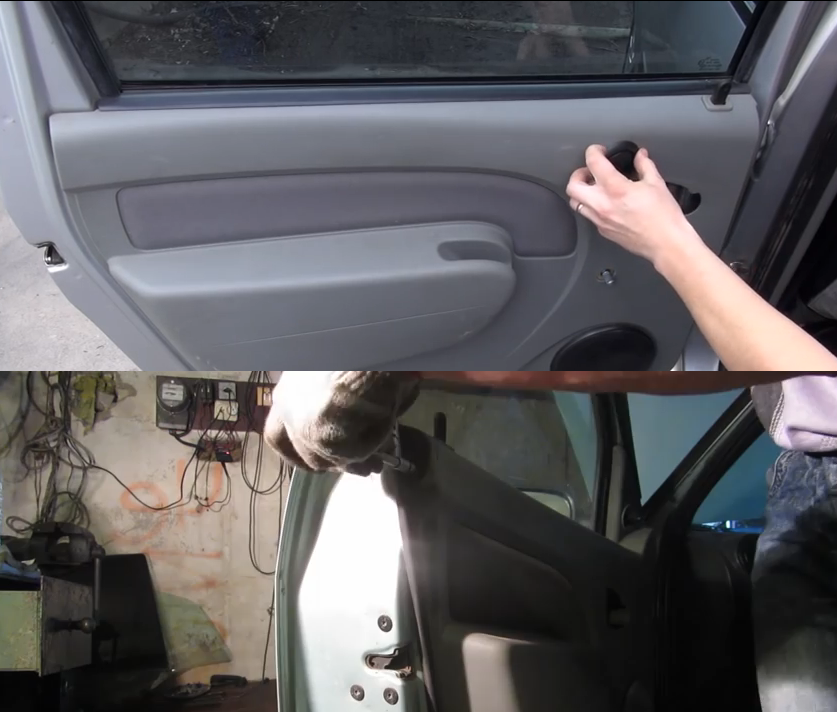

Отжать ручку от обивки
При помощи стального крючка вынимаем шпильку, которая фиксирует ручку
Так же можно использовать универсальный съёмник
Берем ключ Torx T20 и в полости ручки откручиваем имеющийся там винт
Снимаем ручку
Снимаем поддев тонкой отверткой ручку и накладку
Откручиваем винт, расположенный во внутренней полости
Снимаем декоративную заглушку
Расположенный под заглушкой винт отворачиваем
Снимаем динамики и обивку, если установлен электронный подъемник, то нужно отсоединить имеющиеся там электронные колодки.

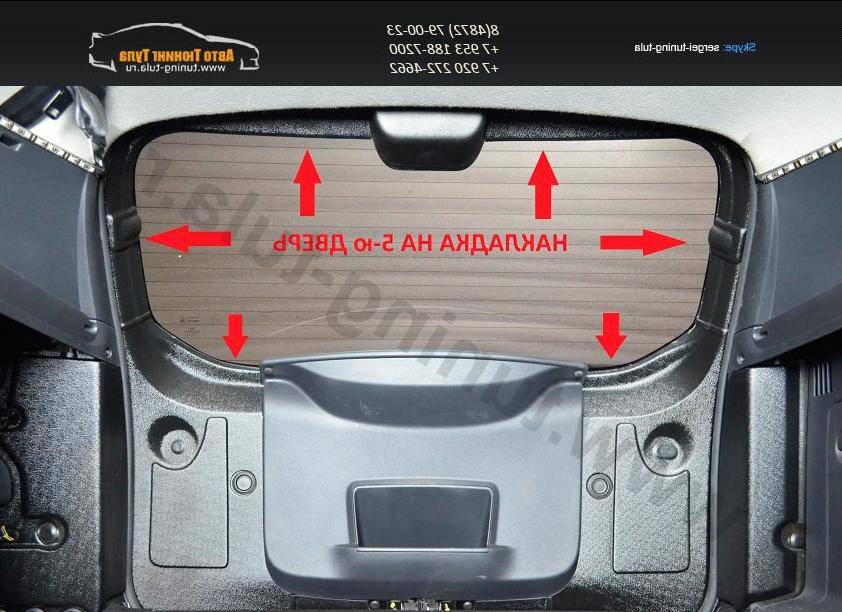

Чтобы снять обивку у задней двери багажника, понадобится ключ Torx T20, которым нужно отвернуть два винта расположенные во внутренней полости ручки, которые крепят обивку.

После чего можно ее вынимать

Перед тем как устанавливать обивку обратно нужно проверить состояние держателей и при необходимости заменить

Замки

Чтобы снять замок двери Рено Дастер, необходимо снять обивку, как показано выше, затем проделать следующие действия:

Берем ключ Torx T-30 и у направляющей стекла отворачиваем два винта
С внутренней стороны из отверстия вынимаем усик направляющей стекла
Вынимаем направляющую
Снимаем крепление наружной ручки, открутив гайку
С внешней стороны откручиваем гайки, которые крепят ручку
Отжимаем пластиковый желтый фиксатор, провернув его по кругу, и отсоединяем от рычага замка тягу
Снимем наружную ручку
Из пластикового держателя выводим тягу, которая блокирует замок
Выводим тягу из паза рычага и вынимаем ее
Из пластикового держателя вынимаем тягу
Выкручиваем 3 винт
Отсоединяем колодки проводов
Вынимаем замок

Чтобы установить замок нужно проделать все действия в обратной последовательности, длину тяги можно регулировать с помощью накатных винтиков, а после установки, чтобы зафиксировать нужное положение предусмотрены металлические фиксаторы.

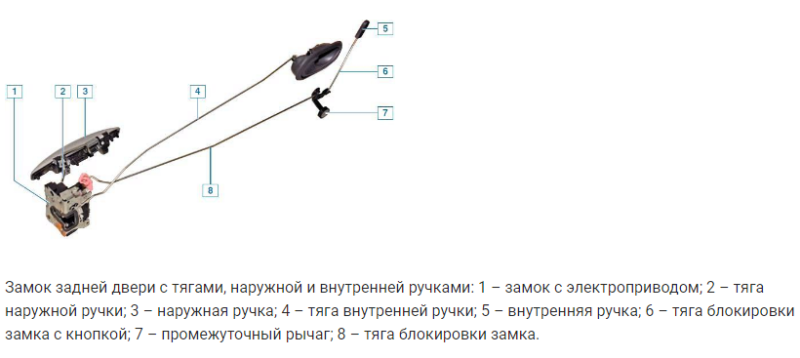

На картинке ниже можно увидеть, как устроена вся система

Замки

Чтобы снять замок двери Рено Дастер, необходимо снять обивку, как показано выше, затем проделать следующие действия:

Берем ключ Torx T-30 и у направляющей стекла отворачиваем два винта
С внутренней стороны из отверстия вынимаем усик направляющей стекла
Вынимаем направляющую
Снимаем крепление наружной ручки, открутив гайку
С внешней стороны откручиваем гайки, которые крепят ручку
Отжимаем пластиковый желтый фиксатор, провернув его по кругу, и отсоединяем от рычага замка тягу
Снимем наружную ручку
Из пластикового держателя выводим тягу, которая блокирует замок
Выводим тягу из паза рычага и вынимаем ее
Из пластикового держателя вынимаем тягу
Выкручиваем 3 винт
Отсоединяем колодки проводов
Вынимаем замок

Чтобы установить замок нужно проделать все действия в обратной последовательности, длину тяги можно регулировать с помощью накатных винтиков, а после установки, чтобы зафиксировать нужное положение предусмотрены металлические фиксаторы.

На картинке ниже можно увидеть, как устроена вся система

Регулировка замков дверей Renault Duster

Регулировка замков дверей необходима, если двери открываются и закрываются слишком туго или наоборот, если они недостаточно плотно закрываются и задняя кромка двери выступает за наружные элементы кузова. Следует учитывать, что такие неисправности могут быть связаны не только с неправильной регулировкой замка двери, но и другими причинами: люфт петель двери из-за износа, деформация петель, деформация самой двери и даже всего кузова. Для уточнения причин, необходимо снять фиксатор замка.

Замечание

Работа выполняется аналогично на передних и задних дверях.

Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Помечаем положение фиксатора замка передней двери для возможности возврата к первоначальным установкам.

4. Плотно прикрываем дверь и проверяем зазоры по ее периметру. Если дверь «просела», пробуем приподнять ее заднюю часть. Если дверь удается перемещать вверх — петли изношены. Перекос двери в проеме вызван либо деформацией каркаса самой двери либо деформацией силовых элементов кузова. В любом случае требуется кузовной ремонт (возможно, для устранения неисправности придется обратиться на специализированную станцию технического обслуживания).

5. Если закрытая дверь в проеме расположена ровно, зазоры по ее периметру равномерные, устанавливаем фиксатор замка на место и заворачиваем его, не затягивая окончательно.

6. Прикладывая усилие, перемещаем фиксатор вправо-влево и вверх-вниз, добиваясь легкого и плотного закрывания двери.

7. По окончании регулировки затягиваем винты крепления фиксатора замка предписанным моментом.

Руководство по обслуживанию и ремонту Рено Дастер

Как отрегулировать двери на Рено Логан

Решаем проблему: не закрываются в мороз двери «Рено Дастер»

Бесшумный фиксатор замка двери Логан,Ларгус,Сандеро, Дастер,Альмера и др.

Как разобрать дверь багажника рено дастер

Как снять обшивку крышки багажника на Рено Дастер

Установка уплотнителя на хром. молдинг задней двери Рено Дастер

Разборка и шумоизоляция задней двери на рено дастер

https://youtube.com/watch?v=l7Sdc841PkE

Обшивка задней двери снятие, установка. Рено Логан, Сандеро, Дастер, Лада Ларгус. | Видеолекция#2.

Шумоизоляция Рено Дастер за 1 день.

Renault Duster disassembly door (разборка дверей Renault Duster )

DUSTER концевик двери багажника почему не срабатывает

Как вскрыть заднюю дверь на Рено | Логан,Дастер,Симбол,Сандеро,Ларгус и др.

Аппгрейд багажника для Renoult Duster

https://youtube.com/watch?v=r1CvKjdxRuM

Лечим задний проход Дастера. Ремонт кузова.

Главная » Видео » Как разобрать дверь багажника рено дастер

Секретное меню комбинации приборов

Но о ряде функций бортового компьютера автопроизводитель никогда в открытую не расскажет. Это либо «пасхалки», доступ к которым можно получить, зная необходимый набор действий, либо разделы, открывающиеся с помощью диагностического оборудования и специальных программ. В век развития интернета узнать о них совсем просто. Только однозначно рекомендовать их к применению нельзя. Одинаковые на первый взгляд действия и оборудования могут привести не к желаемому результату, а к выходу из строя какого-нибудь недешевого электронного блока. Так что, владелец должен понимать степень риска.

В машинах на платформе В0 можно попасть в скрытое меню комбинации приборов, нажав на несколько секунд кнопку-штырёк, расположенную непосредственно на комбинации приборов, и попутно включив зажигание. Для его отображения вполне хватает штатного небольшого дисплея между спидометром и тахометром. Из него вы узнаете версию прошивки бортового компьютера, точный остаток топлива в литрах, проведете диагностику всех символов экрана и сможете проверить на ошибки некоторые датчики.

Снятие

Первым делом если вы собираетесь менять деталь на новую, нужно убедиться, что вы приобрели подходящую по всем параметрам дверь, это можно сделать, сравнив ее с той которую будите снимать. После этого подготавливаем набор ключей, и проделываем следующие действия:

Отсоединяем проводку, она обмотана специальной изолентой, которая защищает ее от повреждений, и чтобы ее снять нужно, вытянуть резиновую трубку, и найти электрический разъем, который нужно разъединить.
Откручиваем дверной держатель, эта элемент который фиксирует расположения двери
Откручиваем петли, здесь может понадобиться помощь, чтобы поддерживать дверь, пока вы откручиваете петли
После того как все элементы отсоединены и откручены можно производить снятие элемента

Установку производим в обратном порядке.

Снимаем обшивку задней двери Дастер

Необходимые инструменты: ключи Т20, Т30, плоскошлицевая отвертка, нож.

При электрическом приводе задних стеклоподъемников их демонтаж осуществляется аналогично снятию передних электростеклоподъемников:

Снять звуковой динамик:

Поддеть декоративную заглушку на динамике отверткой, аккуратно выщелкнуть ее.

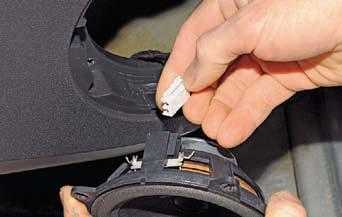

Вывернуть ключом четыре винта и, вытащив динамик, отсоединить от него клемму проводов.

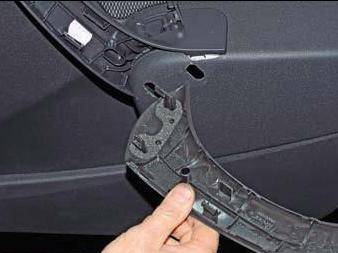

Пользуясь отверткой, извлечь декоративную заглушку на подлокотнике, затем вывернуть винт, расположенный под ней.
Поддеть декоративный дверной держатель, аккуратно достать его, не ломая крепления.

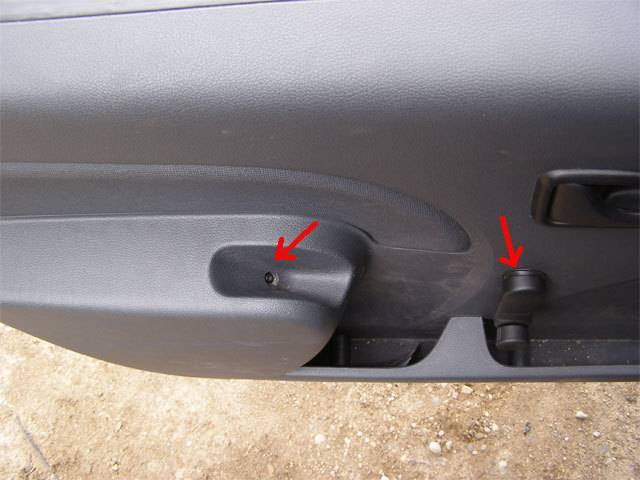

Открутить в верхней части обшивки винт.
Вывернуть болт, крепящий заднюю ручку открывания двери.
Поддеть блок открывания, через зазор отсоединить замочную тягу, снять ручку.
Отжать нижний край дверной обивки, разрезать ножом в доступной области герметик.
Отсоединить фиксаторы, демонтировать обшивку дверцы Duster.

Снятие

Первым делом если вы собираетесь менять деталь на новую, нужно убедиться, что вы приобрели подходящую по всем параметрам дверь, это можно сделать, сравнив ее с той которую будите снимать. После этого подготавливаем набор ключей, и проделываем следующие действия:

Отсоединяем проводку, она обмотана специальной изолентой, которая защищает ее от повреждений, и чтобы ее снять нужно, вытянуть резиновую трубку, и найти электрический разъем, который нужно разъединить.
Откручиваем дверной держатель, эта элемент который фиксирует расположения двери
Откручиваем петли, здесь может понадобиться помощь, чтобы поддерживать дверь, пока вы откручиваете петли
После того как все элементы отсоединены и откручены можно производить снятие элемента

Установку производим в обратном порядке.

Задняя дверь

По сути, работа с задней дверью мало чем отличается от аналогичных действий с передней. Все крепления точно такие же, ручка и кнопка замка снимается так же. Если у вас комплектация, где колонки есть на задней двери, то их снимают, как и передние

Всегда нужно осторожно работать с проводами, снимать крепления, чтобы не деформировать их

Стоит заметить, что пластиковые клипсы легко ломаются, поэтому не стоит резко дергать обшивку или пытаться поддеть клипсы отверткой. А вот размер динамиков во всем салоне одинаковый, это стоит учитывать и при работе, и при замене музыкальной системы. Блок управления стеклоподъемником здесь меньше, поэтому снять его немного проще. Видео:

Инструменты, детали и расходники

Для проведения работ понадобится следующий инструмент:

Ключ Torx Т-20.
Torx Т-30.
Плоская отвертка.
Крестовая отвертка.
Мягкая ткань.
Запасные пистоны на случай, если родные сломаются.

Задняя дверь

По сути, работа с задней дверью мало чем отличается от аналогичных действий с передней. Все крепления точно такие же, ручка и кнопка замка снимается так же. Если у вас комплектация, где колонки есть на задней двери, то их снимают, как и передние

Всегда нужно осторожно работать с проводами, снимать крепления, чтобы не деформировать их

Стоит заметить, что пластиковые клипсы легко ломаются, поэтому не стоит резко дергать обшивку или пытаться поддеть клипсы отверткой. А вот размер динамиков во всем салоне одинаковый, это стоит учитывать и при работе, и при замене музыкальной системы. Блок управления стеклоподъемником здесь меньше, поэтому снять его немного проще. Видео:

Инструменты, детали и расходники

Для проведения работ понадобится следующий инструмент:

Ключ Torx Т-20.
Torx Т-30.
Плоская отвертка.
Крестовая отвертка.
Мягкая ткань.
Запасные пистоны на случай, если родные сломаются.

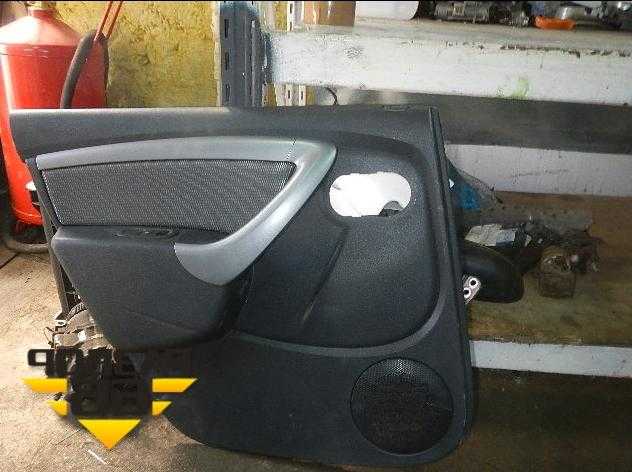

Как снять обшивку двери рено дастер: фото и видео

дастер дверь без покраски

Провода продеваем и полностью освобождаем каркас. Снимаем накладку на ручке Дастера — держится на пистонах.

Renault Duster > Кузов > Снятие обивки передней двери Рено Дастер. Выводим колодки жгутов проводов…

Фото расположение пистонов смотрите ниже.

Поддеваем и вытягиваем фильтр-защиту динамика. Шлицевой отверткой поддеваем кожух динамика и снимаем. Фото расположение пистонов смотрите ниже.

Держится динамик на 4 саморезах. Снимаем фишку с колонки, нажав на кнопку-фиксатор. Далее открывается доступ к винтам — откручиваем обшивку от двери.

Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки их расположение ниже на фото , а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери. Обшивку двери сняли Таким образом, карта двери уже свободна и демонтирована с автомобиля.

Установка проводится в строго обратном порядке. Снятая обшивка изнутри выглядит так Для чего нужно снимать обшивку двери?

Как известно, всякие бывают проблемы, которые толкают владельца автомобиля на проведения ремонтных операций. Как и всегда, для того чтобы что-то починить, для начала нужно это снять.

Но, какие факторы толкают на демонтаж обшивки передней двери своего автомобиля: Сломанные и поврежденные держатели подлежат замене.

Если при снятии обивки держатель остался в панели двери, извлекаем его при помощи специального съемника и заменяем на новый.

При установке обивки прижимаем ее к панели двери, чтобы держатели зафиксировались в отверстиях. Дальнейшая сборка проводится в обратной последовательности.

Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка. С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки.

Особенности разборки задних и передних дверей

Половина владельцев ищут ответ на вопрос о том, как снять обшивку задней двери Рено Дастер после первого дождя. Под ковриком заднего пассажира начинает скапливаться вода. Дефект происходит при нарушении герметичного слоя между облицовкой и дверной панелью, нарушении изоляции сетки динамика, при забитых отводных каналах. Устраняют проблему несколькими способами, для этого нужно:

Открыть резиновый клапан в нижней части двери.
Промазать герметиком облицовку без демонтажа, минусовую клемму с АКБ можно не снимать.
Провести полный комплекс работ с демонтажем задней дверной карты.

С задних дверей обшивка снимается аналогично водительской с отключением всей электропроводки.

Мастера не рекомендуют срезать старый герметик полностью, при установке облицовки шов мастики должен точно лежать по периметру, линия заводской проклейки покажет ширину липкого слоя.

Порядок демонтажа

Чтобы снятие обшивки двери Дастер заняло не более получаса, важно придерживаться порядка работ. Перечислим, в каких случаях придется демонтировать облицовку:

Перечислим, в каких случаях придется демонтировать облицовку:

при замене штатной карты на тюнинговый вариант;
для устранения течи с проема задней двери в салон;
при доработке шумоизоляции.

Заводская сборка Дастер имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Дастер по шагам:

Отключить минусовую клемму с аккумуляторной батареи.
Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
Разъединить блок электропитания на стеклоподъемник.
В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Снятие обшивки задней двери Рено Дастер

Потребуются: ключи TORX Т20, Т30, отвертка с плоским лезвием, нож.1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. На автомобиле: оснащенном задними стеклоподъемниками с ручным приводом, специальным приспособлением или отверткой с тонким плоским лезвием отожмите от обивки двери розетку ручки стеклоподъемника.

3. Через образовавшийся зазор сожмите пружинный фиксатор ручки.

4. Снимите ее.

5. Снимите динамик акустической системы.

6. Подденьте край декоративной заглушки на подлокотнике.

7. Откиньте заглушку и выверните винты крепления обивки двери, расположенный под заглушкой

8. Подденьте край декоративной накладки подлокотника.

9. И снимите накладку, преодолевая упругое сопротивление ее фиксаторов.

10. Выверните винт крепления обивки двери, расположенный в подлокотнике

11. Выверните болт крепления внутренней ручки задней двери.

12. Подденьте внутреннюю ручку и выверните ее из проема обивки передней двери…

13. Отсоедините от рычага внутренней ручки тягу замка задней двери и снимите ручку.

14, Подденьте нижний край обивки двери, отведите его от панели двери, преодолевая упругое сопротивление фиксаторов…

15. Разрежьте ножом монтажную мастику, нанесенную по периметру обивки.

16. Отсоедините от внутренней панели двери фиксаторы и снимите обивку.

17. Очистите от старой монтажной мастики поверхности обивки и внутренней панели задней двери.

18. Нанесите новую мастику на поверхность обивки задней двери и установите обивку и все детали в порядке, обратном снятию.

Доработки в интерьере Duster [статья пополняется]

Файлы
Двигатель
Модель автомобиля: Duster

Другие ссылки на доработки смотрите ниже, в конце статьи.

Оклейка элементов багажного отделения Renault Duster карпетом

Снимаем пластиковые элементы

Остатки материала можно потратить на декорирование корпуса органайзера

Подключение светодиода для подсветки замка зажигания

Подключить светодиод можно к плафону освещения салона Дастера (в нем три провода: Белый провод «-» от реле, которое автоматически через 30 секунд отключает питание. Чёрный провод «-» отключает питание через 30 минут. Красный провод «+» отключается в зависимости от того, как подключить «-» к белому или чёрному проводу). Можно подключится к красному и белому проводу. На другом конце проводов возле замка зажигания припаять на «+» резистор 1,5 кОм, к резистору анод светодиода (длинная ножка), к «-» припаять катод светодиода (короткая ножка).

Гаснет вместе с плафоном освещения после паузы и после поворота ключа. Загорается при открытии дверей.

Простой способ изготовления ручки с внутренней стороны задней двери для удобства при закрытии

Регулировка

Иногда помимо замены может понадобиться регулировка, на первый взгляд может показаться, что данная процедура простая, но это только на первый взгляд. Причины, по которым может потребоваться регулировка могут быть следующими:

За долгий период эксплуатация они просели
После ДТП нужно провести ремонтно-восстановительные работы
Вышли из строя петли

Для того чтобы отрегулировать дверь нужно приготовить трещотку с головкой на 15 и проделать следующие действия:

У двери откручиваем болты, которые крепят петли
Регулируем зазоры, ориентироваться можно по зазорам на противоположной двери.
Ранее открученный болты затягиваем с усилием 21 Нм.

Задняя дверь Рено Дастер регулируется аналогичным способом.

Снятие наружного зеркала заднего вида

Замки

Чтобы снять замок двери Рено Дастер, необходимо снять обивку, как показано выше, затем проделать следующие действия:

Чтобы установить замок нужно проделать все действия в обратной последовательности, длину тяги можно регулировать с помощью накатных винтиков, а после установки, чтобы зафиксировать нужное положение предусмотрены металлические фиксаторы.

На картинке ниже можно увидеть, как устроена вся система

Работу проводим при замене замка и наружной ручки. Операции показываем на водительской двери. Замок и ручку правой передней двери снимаем аналогично. Снимаем обивку двери.

Ключом Torx Т-30 отворачиваем два винта крепления направляющей стекла к торцу двери.

Выводим направляющую через технологическое отверстие во внутренней панели двери и снимаем её.

Цилиндровый механизм замка крепится к наружной панели двери металлической скобой.

Отверткой выводим скобу из пазов в цилиндровом механизме замка.

Вынимаем его из отверстия в двери.

Тем же инструментом отворачиваем другую гайку крепления наружной ручки двери.

Отжав пластмассовый фиксатор тяги наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от рычага замка (для наглядности показано на снятом замке).

Ключом Torx Т-20 отворачиваем винт крепления основания наружной ручки.

Снимаем ручку вместе с тягой.

Отверткой отжимаем фиксатор тяги блокировки замка.

Вынимаем тягу с кнопкой из пластмассового наконечника рычага замка.

Отсоединяем колодку проводов от замка.

Выводим тягу внутренней ручки из пластмассового держателя.

Ключом Torx Т-30 отворачиваем три винта крепления замка к торцу двери.

Выводим замок с тягой через технологическое отверстие во внутренней панели двери.

Замок передней двери с электроприводом.

Замок передней двери с наружной и внутренней ручками. Устанавливаем наружную ручку двери в обратной последовательности. Длина тяги наружной ручки.

Может изменяться за счет накатанных на ней витков. После установки наружной ручки и замка, тяга ручки защелкивается в требуемом положении металлическим фиксатором, при этом рычаги замка и ручки должны находиться в свободном положении.

При установке направляющей стекла верхний ее язычок должен войти в паз показанный стрелкой.

Duster Renault― внедорожник бюджетного ценового сегмента, который больше десяти лет входит в десятку самых популярных автомобилей РФ. Модель имеет надежную конструкцию кузова, конкретно для Рено Дастер снятие обшивки передней двери не относится к категории частых ремонтов. Чаще водителям приходится менять и укреплять облицовку со стороны задних пассажиров, поскольку через дверную карту в салон постоянно проникает вода.

Как снять обшивку двери рено дастер: фото и видео

дастер дверь без покраски

Провода продеваем и полностью освобождаем каркас. Снимаем накладку на ручке Дастера — держится на пистонах.

Фото расположение пистонов смотрите ниже.

Поддеваем и вытягиваем фильтр-защиту динамика. Шлицевой отверткой поддеваем кожух динамика и снимаем. Фото расположение пистонов смотрите ниже.

Держится динамик на 4 саморезах. Снимаем фишку с колонки, нажав на кнопку-фиксатор. Далее открывается доступ к винтам — откручиваем обшивку от двери.

Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки их расположение ниже на фото , а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери. Обшивку двери сняли Таким образом, карта двери уже свободна и демонтирована с автомобиля.

Установка проводится в строго обратном порядке. Снятая обшивка изнутри выглядит так Для чего нужно снимать обшивку двери?

Как известно, всякие бывают проблемы, которые толкают владельца автомобиля на проведения ремонтных операций. Как и всегда, для того чтобы что-то починить, для начала нужно это снять.

Но, какие факторы толкают на демонтаж обшивки передней двери своего автомобиля: Сломанные и поврежденные держатели подлежат замене.

Если при снятии обивки держатель остался в панели двери, извлекаем его при помощи специального съемника и заменяем на новый.

При установке обивки прижимаем ее к панели двери, чтобы держатели зафиксировались в отверстиях. Дальнейшая сборка проводится в обратной последовательности.

Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка. С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки.

Renault Duster Снятие обивки задней двери Рено Дастер

Renault Duster Снятие обивки задней двери

Работу проводим при ремонте или замене стеклоподъемника, замка двери, наружной ручки двери, замене стекла двери.

Поддеваем шлицевой отверткой с тонким лезвием выключатель электростеклоподъемника задней двери и извлекаем его из отверстия в подлокотнике.

Нажав на фиксаторы колодки жгута проводов, отсоединяем ее от выключателя электростеклоподъемника.

Ключом Torx Т-30 отворачиваем винт крепления внутренней ручки двери…

…и вынимаем ее из обивки двери…

…выводя тягу из рычага ручки.

Поддеваем шлицевой отверткой с тонким лезвием заглушку в подлокотнике двери.

Ключом Torx Т-20 отворачиваем саморез крепления подлокотника к кронштейну внутренней панели двери.

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери…

…и снимаем ее.

Ключом Torx Т-30 отворачиваем саморез крепления ручки двери.

Поддеваем шлицевой отверткой с тонким лезвием крышку динамика…

…и откидываем крышку вниз.

Ключом Torx Т-20 отворачиваем четыре самореза крепления динамика к обивке двери…

…и вынимаем его из отверстия в обивке.

Нажав на фиксатор, отсоединяем колодку проводов от динамика.

Потянув за край обивки, отделяем ее от внутренней панели двери, преодолевая сопротивление девяти пистонов и клеющей мастики, нанесенной снизу и по бокам.
