Пособие по замене катушки и замка зажигания на Renault (Logan и других моделях)
Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.
Замок зажигания и особенности его замены
Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.
Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.
Ремонт замка зажигания и его замена производится достаточно просто:
- вначале нужно отсоединить минусовую клемму;
- затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
- теперь вы сможете демонтировать элементы рулевого колеса;
- отключив питание, аккуратно удалите иммобилайзер;
- под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
- затем, сместив фиксатор, вы сможете отсоединить колодку;
- используя отвертку, выверните блокирующий болт из корпуса замка;
- потом нужно вставить ключ и повернуть его на четверть оборота;
- теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.
Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).
Как проверить катушку зажигания?
Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.
Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.
Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.
Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.
Характерные неисправности узла
Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.
Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.
Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.
Инструкция по ремонту и замене катушки зажигания
Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.
Нужно делать следующим образом.
Вначале, вам нужно отсоединить от катушки питание.

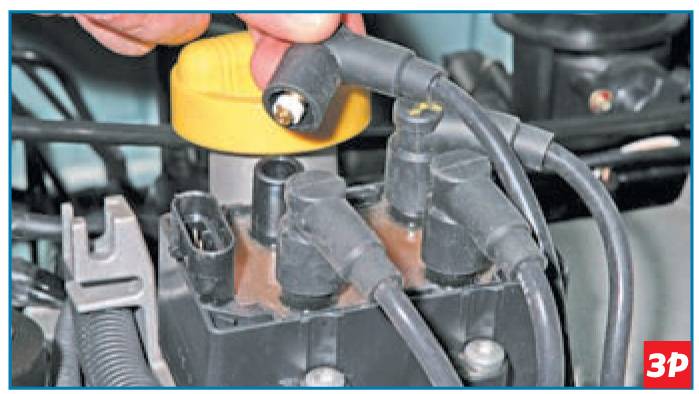

Затем снимите бронепровода, они же ПНВ
Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу
Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.
Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.
Проверка модуля (катушки) зажигания автомобилей Рено Логан 1,4
— Омметр, мультиметр, тестер или иной прибор для измерения сопротивления
— Комплект заведомо исправных свечей зажигания
Подготовительные работы
— Снимаем модуль зажигания с двигателя автомобиля
— Очищаем от загрязнения
Протираем сухой и чистой ветошью.
Порядок проверки модуля (катушки) зажигания автомобиля Рено Логан 1,4
Проверяем наличие трещин и отслоений на корпусе модуля зажигания
Даже в случае исправности первичной и вторичной обмоток, модуль может работать с перебоями из-за утечки тока через трещины в корпусе (особенно в сырую погоду). Трещины следует зачистить и залить эпоксидной смолой.
После проверки модуля зажигания устанавливаем на него высоковольтные провода согласно имеющейся на проушинах его крепления нумерации и отсчета цилиндров от коробки передач.
Примечания и дополнения
Еще статьи по системе зажигания двигателя автомобиля Рено Логан 1,4
Двигатель 1,6 8V (К7М) Проверка 1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательноговывода аккумуляторной батареи.2. Отсоединяем высоковольтные провода от катушки зажигания.3. Мультиметром в режиме омметра последовательно проверяем вторичные обмотки катушки зажигания (между выводами 1 – 4 и 2 – 3).
4. Убеждаемся в отсутствии короткого замыкания между вторичными обмотками.
5. Нажав фиксатор, отсоединяем колодку жгута проводов от катушки зажигания. Осматриваем состояния контактов в колодке. Мультиметром в режиме вольтметра убеждаемся, что на контакт С колодки поступает напряжение 12 В при включенном зажигании.
6. Мультиметром проверяем сопротивление первичных обмоток катушки зажигания.
7. Сравниваем полученные результаты с данными в табл. ниже. Неисправную катушку зажигания заменяем.
Снятие 1. Отсоединяем провода от катушки зажигания (см. выше).2. Ключом TORX Т25 отворачиваем три винта крепления катушки зажигания.
3. Снимаем катушку зажигания.4. Устанавливаем катушку в обратной последовательности. При этом ориентируем ее так, чтобы низковольтный разъем был обращен к правой опоре силового агрегата.5. Винты крепления катушки зажигания затягиваем моментом 14 Нм.6. Обрабатываем контакты колодки жгута проводов, наконечников высоковольтные проводов и выводы катушки зажигания средством для очистки и защиты электрических контакт.7. Подсоединяем высоковольтные провода к катушке зажигания в соответствии с номерами цилиндров. нанесенными возле выводов (счет цилиндров ведут, начиная со стороны коробки передач).
8. Высоковольтные провода и катушку зажигания обрабатываем специальным средством для удаления влаги.
Двигатель 1,6 16V (К4М) Катушки зажигания снимают для их замены, а также для выполнения ряда операций при техническом обслуживании двигателя и его ремонте. Для проверки катушки потребуется мультиметр.
1. Подготавливаем автомобиль к выполнению работы.2. Нажимаем фиксатор и отсоединяем колодку жгута проводов от выводов катушки зажигания.
5. Напряжение должно соответствовать напряжению аккумуляторной батареи. Если напряжение не поступает, неисправна цепь питания.6. Для снятия катушки торцовым ключом на 8 мм отворачиваем болт ее крепления.
7. Извлекаем катушку зажигания.
8. Внешним осмотром убеждаемся в отсутствии повреждений и трещин на катушке и ее наконечнике При обнаружении повреждений, катушку заменяем
9. Для проверки первичной обмотки катушки зажигания мультиметром в режиме омметра измеряем сопротивление между выводами 1 и 2, которое должно быть близко к нулю.
10. Для проверки вторичной обмотки катушки зажигания мультиметром в режиме омметра измеряем сопротивление между выводом 1 и высоковольтным выводом, которое должно быть около 10 кОм.
11. Неисправную катушку заменяем.
12. Перед установкой катушки зажигания равномерно наносим на внутреннюю поверхность его наконечника технический вазелин типа FLUORINATED GREASE (по каталогу 8200 168 855 или аналогичный) на глубину 2 мм.
13. Устанавливаем катушку зажигания. Болт крепления катушки затягиваем моментом 10 Нм. Подсоединяем к катушке колодку проводов.14. Аналогично проверяем и при необходимости меняем свечи остальных цилиндров.
Замена катушки зажигания Рено Логан требуется в результате практически любой её неисправности. С другой стороны, срок службы детали довольно большой.
Что такое пробой катушки зажигания и его причины
Причин пробоя катушки зажигания может быть много — повреждение изоляции одной или обоих обмоток, повреждение корпуса наконечника, повреждение его резинового уплотнителя (из-за чего внутрь попадает вода, по которой и «шьет» электричество), наличие грязи на корпусе (аналогично с водой, по ней проходит ток), повреждение (окисление) электрода в наконечнике. Однако чаще всего проблема заключается в «шитом» изоляторе, и следовательно, для устранения проблемы это место нужно локализовать и заизолировать.
Также причиной того, что искровой пробой идет вне цилиндра являются неправильно выставленные зазоры на свечах зажигания. Особенно это актуально, если зазор увеличен. Естественно, что искра в данном случае пагубно влияет как на корпус свечи, так и на резиновый наконечник катушки зажигания.
Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.
- Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
- При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
- «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
- В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.
- Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
- Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
- Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
- Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
- Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.
Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.
Инструкция по ремонту и замене катушки зажигания
Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.
Нужно делать следующим образом.
Вначале, вам нужно отсоединить от катушки питание.Затем снимите бронепровода, они же ПНВ
Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу. Но будьте осторожны.Теперь нужно просто установить на то же место новую катушку
С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.Теперь просто подключите бронепровода в соответствии с номерами на катушкеОстается только подключить колодку с проводами и проверить работу двигателя
Но будьте осторожны.Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.Теперь просто подключите бронепровода в соответствии с номерами на катушкеОстается только подключить колодку с проводами и проверить работу двигателя.
Снятие и установка выключателя зажигания
Вам понадобится отвертка, имеющая плоское лезвие и ключ TORX T20. 1. Отсоедините от клеммы «минус» провод аккумулятора.
2. Выверните 2 болта, которые соединяют нижнюю и верхнюю части кожуха колонки руля.
3. Верхнюю и нижнюю части кожуха снимите.
4. Извлеките кольцо транспондера и от него отсоедините колодку жгута проводов.
5. Под приборной панелью размещена колодка жгута проводов выключателя зажигания. Следует вывести ее из держателя, посредством отстранения фиксатора.
6. Сдвигайте фиксатор и разъединяйте колодку. 7. Вставьте в замок зажигания ключ и его поверните по часовой стрелке на четверть оборота.
8. Извлеките из приборной панели жгут проводов замка зажигания.
9. Выверните крепительный болт замка зажигания.
10. Отверткой отожмите фиксатор и из корпуса вытащите замок зажигания.
11. Снимите замок зажигания, вытащив из корпуса жгут его проводов.
Устройство датчика коленвала
Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.
Датчик положения коленвала/распредвала. Устройство и назначение
Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ). Подробнее
Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.
Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:
- Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
- Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
- Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.
Renault Logan › Logbook › Катушка зажигания — копаем глубже
Недавно дождливым утром, после того как машина нормально завелась, двигатель начал троить (второй раз за полгода). Секунд через 20 всё пришло в норму, но пришло осознание что проблема не в спавшем проводе, а в катушке зажигания.
Чтение форумов, натолкнуло на проверку катушки на предмет трещин и они были найдены.

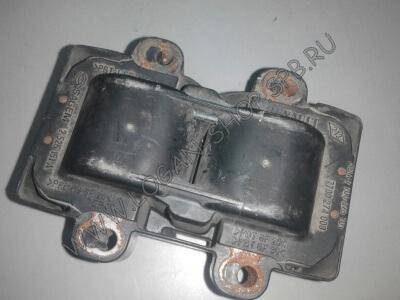

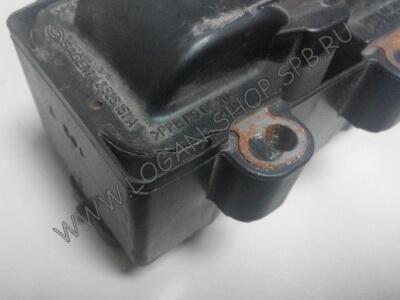

Трещины на катушке

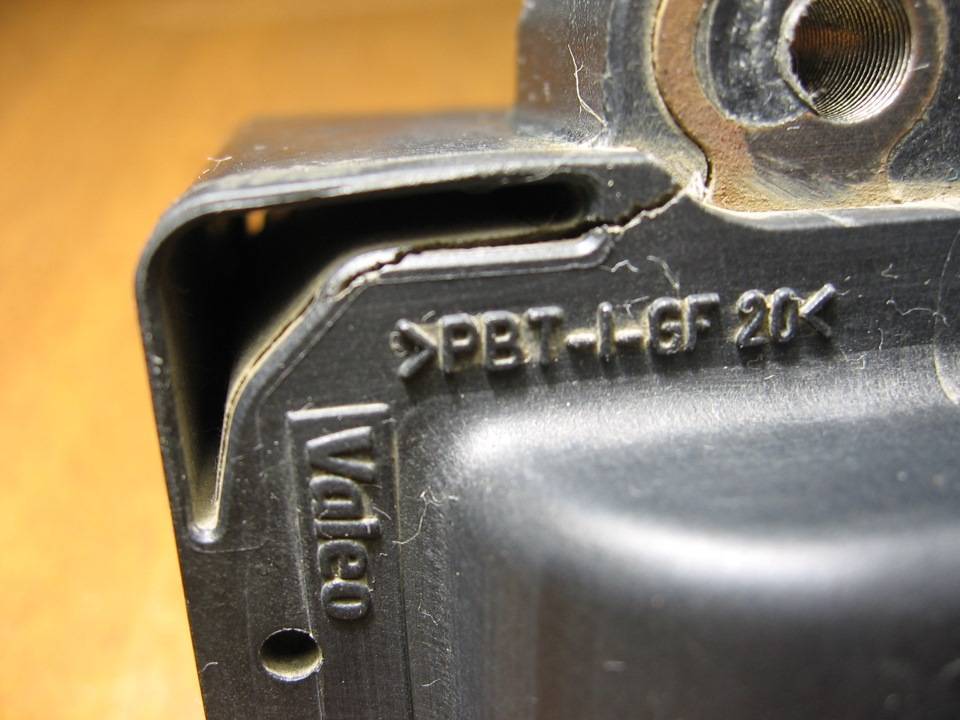

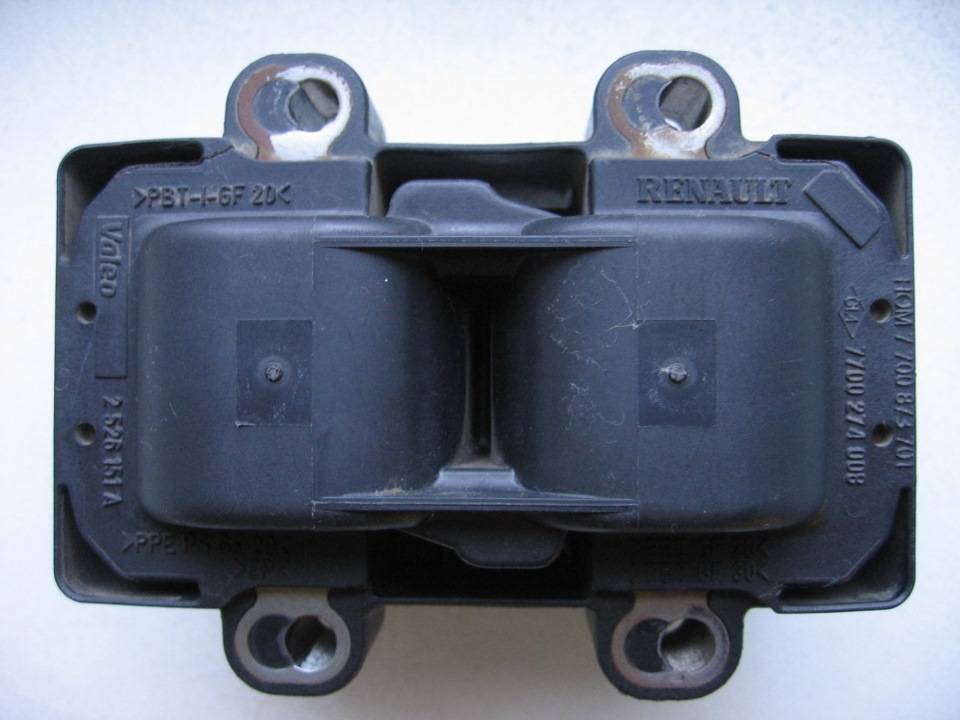

Катушка фирмы Valeo, тоже подвержена проблеме
Поездка в сервис ничего не дала (машина ещё полгода на гарантии). Инженера по гаратии трещины на катушке совсем даже не смутили и он невозмутимым видом предложил записаться на диагностику. Причём не забыл вежливо сообщить, что если проблема себя не проявит, мне придётся отдать 800 рублей.
С учётом того, что за полгода проблема вылазила всего два раза, а недорогую новую катушку можно купить в районе тысячи рублей, пришлось этому инженеру сказать спасибо…
Копейка рубль бережёт, поэтому решил сначала попробывать решить проблему сам, благо трещины пока ещё не такие большие. Чтение форумов сводилось к мысли о том, что трещины появляются из за неудачного расположения катушки близко к горячему двигателю. Народ советует её поднять повыше и заодно на всякий случай подложить какой нибудь теплоизолирующий материал.
Немного отвлечённо поразмыслив, решил что дело не столько в близком расположении катушки, сколько в том что она крепится на выступах клапанной крышки через которые тепло очень хорошо начинает нагревать катушку в районе крепления. На мой взгляд, трещины рядом, лучшее тому свидетельство. Почему я пришёл к такому выводу:
1. Берём к примеру лобовое стекло, оно часто трескается от перепада температур, другим материалам это не чуждо.2. Теплопроводность воздуха мала, это всё даки один из лучших теплоизоляторов, потому если речь идёт о нагреве катушки, она прогревается от него более менее равномерно.3. Теплопроводность алюминия и железа велика, на ряду с большой массой (и тепловой ёмкостью катушки) получаем что тепло передаётся через ножки и вот этот перекос как раз и может приводить к деформациям.4. Когда снимал катушку, она была еле тёплая, а вот болты крепления были конкретно горячие.
Отсюда сделал для себя два вывода:
1. Катушку надо поднимать, но желательно в качестве подкладки использовать не железо (гайки шайбы и прочее), а что нибудь не проводящее тепло, например пластик.2. Чтобы тепло не проходило на корпус через шляпку болта, под неё для профилактики можно подложить специальные стопорные шайбы. Судя по схеме, корпус катушки должен сидеть на массе, поэтому совсем уж её изолировать наверное не стоит.
В результате сначала очистил катушку от грязи и замазал трещины силиконовым герметиком. На всякий случай вырезал из первого попавшегося под руку материала (вроде похож на изолон) прокладки. Нашёл небольшие пластиковые шайбы и собрал конструкцию как показано ниже. Длины штатных болтов хватило.

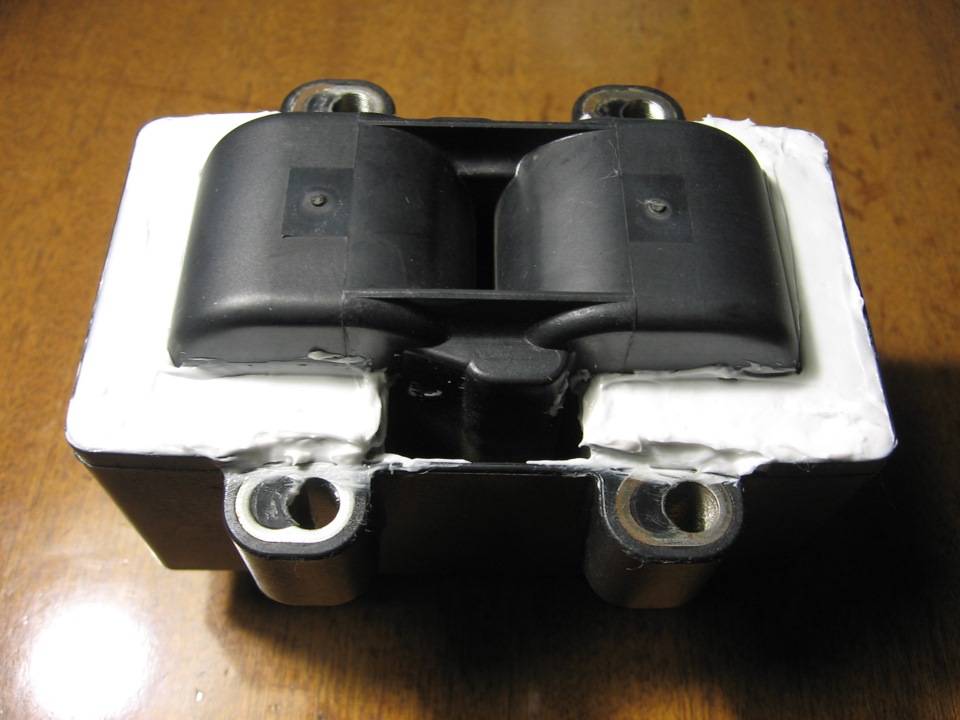

Замазал трещины строительным силиконовым герметиком

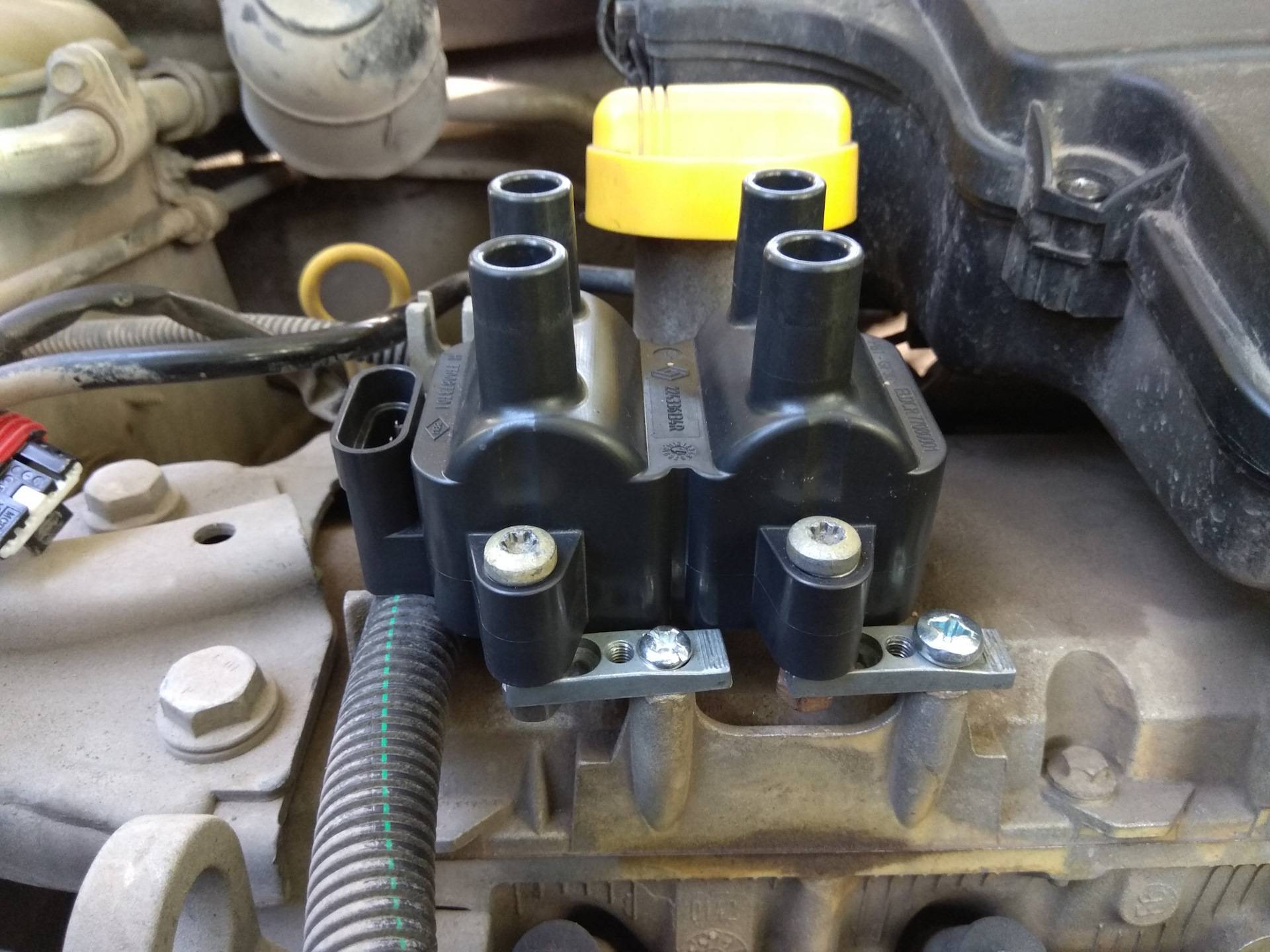

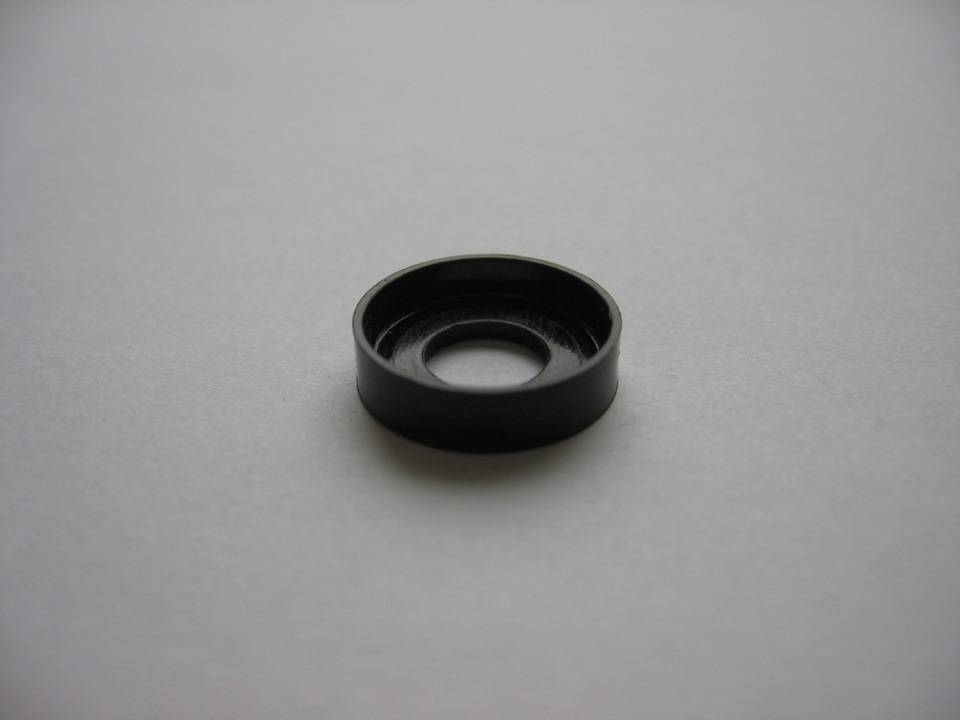

Нашёл вот такие шайбочки (от серверной стойки)

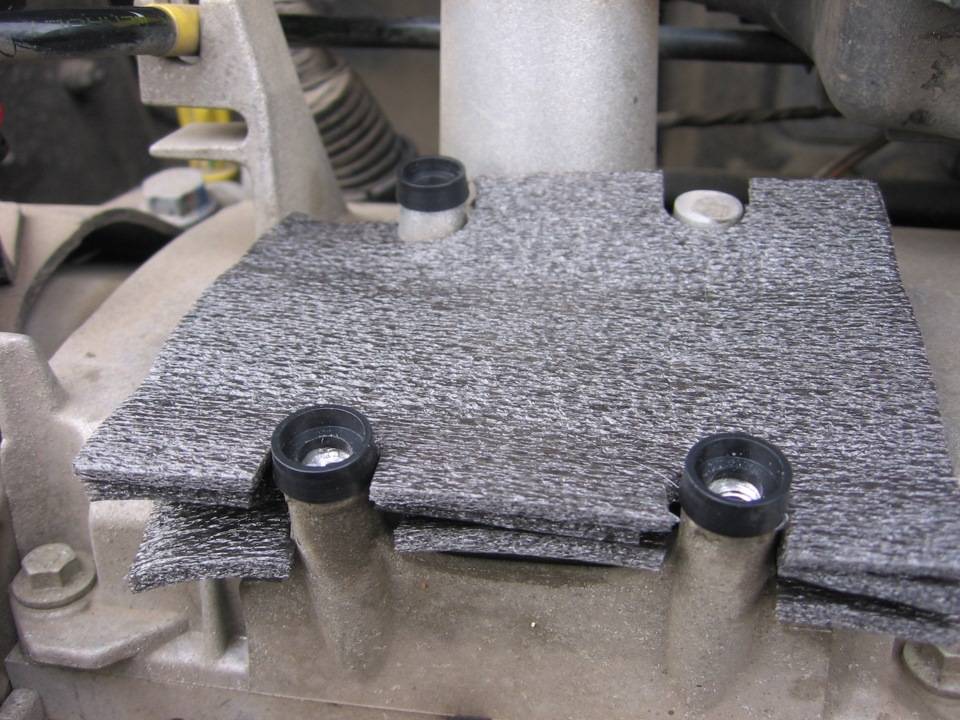

Вырезал прокладки из изололона (3 штуки, т.к. материал тонкий)

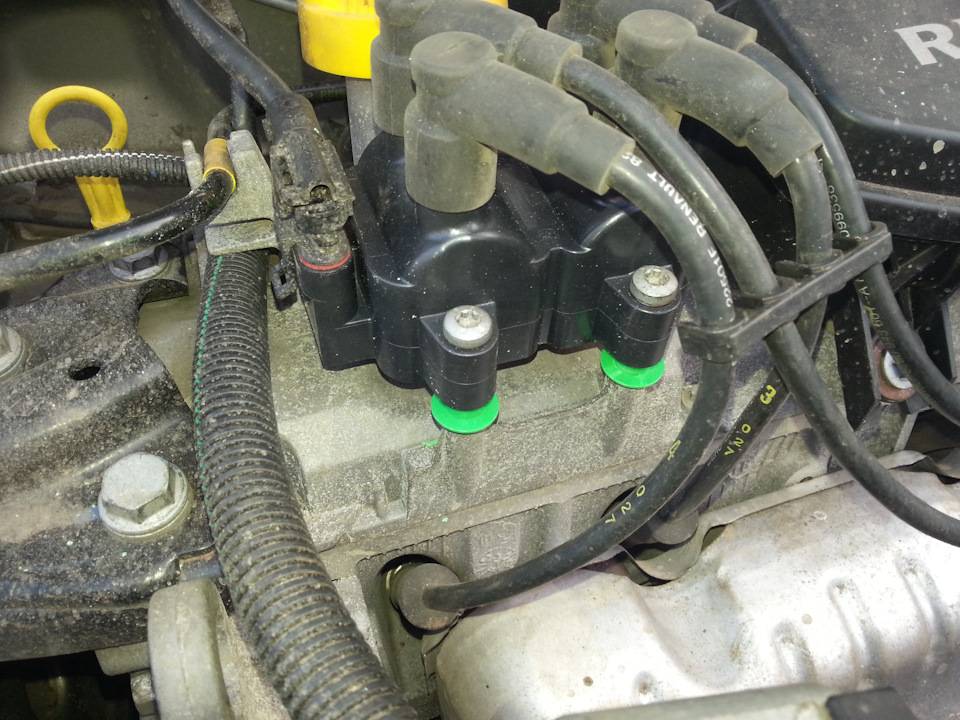

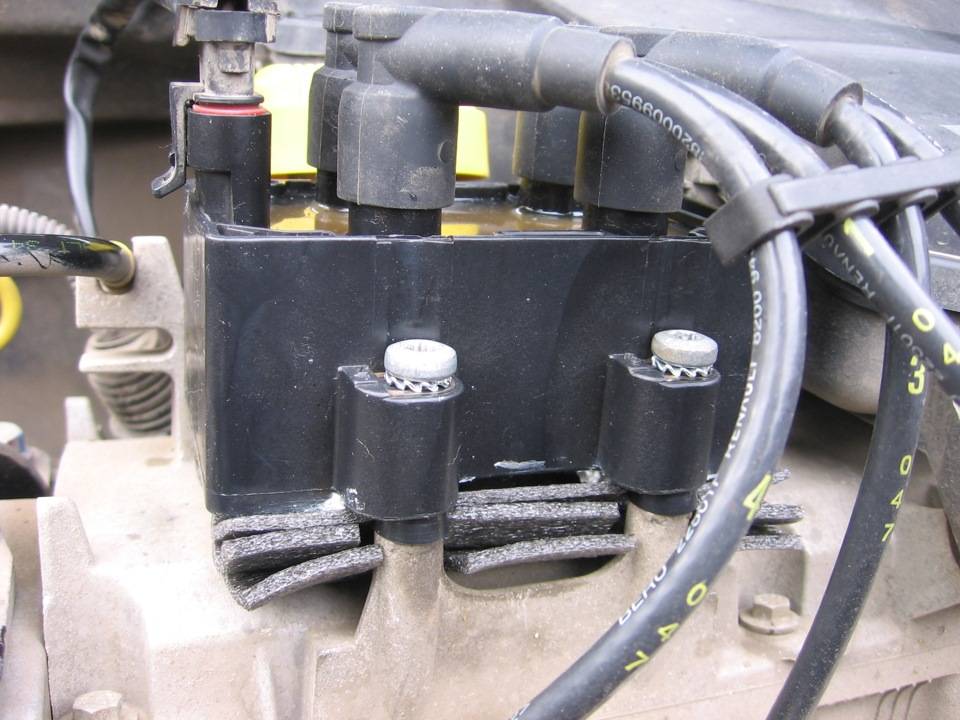

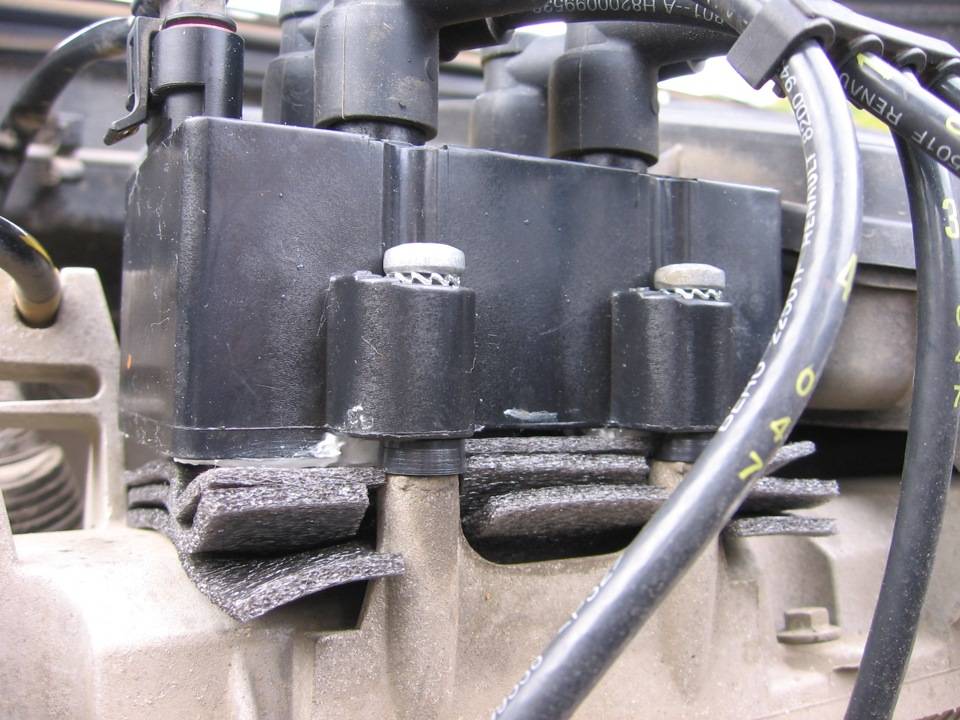

Закрепляем, шайбочки немного приклеял
Длины штатных болтов хватило
На сколько хватит старой катушки покажет время, пока проблема себя больше не проявляла.
Катушка зажигания Renault Logan и Renault Sandero 8V. Троит двигатель.
Для Рено Логан и Рено Сандеро с 8-клапанными моторами K7J и K7M, выпущенных до 2012 года, очень частой проблемой является появление “троения” двигателя. Особенно сильно оно проявляется после долгой стоянки или в сырую погоду.
Основной и наиболее вероятной причиной, как правило, является появление трещин в нижней части катушки зажигания. Возникают они со временем, из-за резких перепадов температуры.
Дело в том, что катушки зажигания на Логан и Сандеро до 2012 года установлены таким образом, что в силу их конструкции, нижняя часть соприкасается с крышкой головки блока цилиндров. Со временем пластик корпуса катушки лопается и образуются трещины, в которые попадает влага. Это и приводит к нарушениям в работе. Хотя стоит отметить, что на многих машинах трещины в катушке никак не сказываются на работе двигателя на протяжении многих лет.
Есть несколько путей решения проблемы.
Наиболее распространённый вариант- установка катушки фирмы Bosch. Её принципиальное отличие– кронштейны, которыми она крепится к крышке ГБЦ. За счёт них обеспечивается зазор между катушкой и крышкой ГБЦ. Единственный минус конструкции заключается в том, что при установке этой катушки, за счет ее более высокого положения, не хватает длины штатного высоковольтного провода 2-го цилиндра. Поэтому придётся либо найти замену этому проводу, либо приобрести комплект более длинных высоковольтных проводов. Идеальным вариантом считается комплект проводов Bosch. Альтернативой ему может быть комплект высоковольтных проводов NGK.
Второй вариант- установить модернизированную катушку зажигания Renault, которую стали устанавливать на Логан, Сандеро и Лада Ларгус с 2012 года. Проблем с этими катушками не возникает, т.к. исправлен конструктивный просчёт и нижняя часть катушки более не соприкасается с крышкой ГБЦ. Преимущество этого варианта в том, что он не потребует дополнительных затрат на провода – все штатные высоковольтные провода прекрасно дотянутся. Стоит отметить, что у этой катушки имеется более дешевый аналог фирмы NGK, либо фирмы Bosch.
Самый бюджетный способ решения проблемы- приобрести аналогичную катушку зажигания старой конструкции. В этом случае рекомендуется подобрать чуть более длинные болты, аналогичные тем, что крепят катушку и гайки к ним. Гайки используются в качестве проставок, чуть приподнимая корпус катушки зажигания.
