Снятие и установка тормозного компенсатора Рено Логан

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная – пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Где найти рекомендации по выбору колодок

На рынке автомобильных запчастей реализуется множество разновидностей деталей. Сам французский концерн, выпускающий автомобили, не даёт чётких и конкретных рекомендаций. Лучше всего опираться на отзывы, которые были оставлены на специализированных форумах.

Приобретение будет оптимальным, если воспользоваться опытом, полученном от других водителей. И с производителем, которому можно доверять. Главным критерием для большинства остаётся оптимальное соотношение между уровнем цены и качества.

Во сколько обойдется замена на СТО

Каждый специализированный центр устанавливает свой уровень цен. Обычный уровень цен – от 500 до 1000 рублей за одну ось. Но цифры могут несколько измениться в большую или меньшую сторону. Всё зависит от того, какой сложности требуются работы.

Что касается самих деталей, то они так же не обойдутся в слишком крупные суммы. Минимальная цена колодок от неизвестного производителя начинается с 500 рублей. Самые дорогие версии могут стоить 2000 рублей. Остаётся только выбрать то, что устраивает по соотношению с качеством.

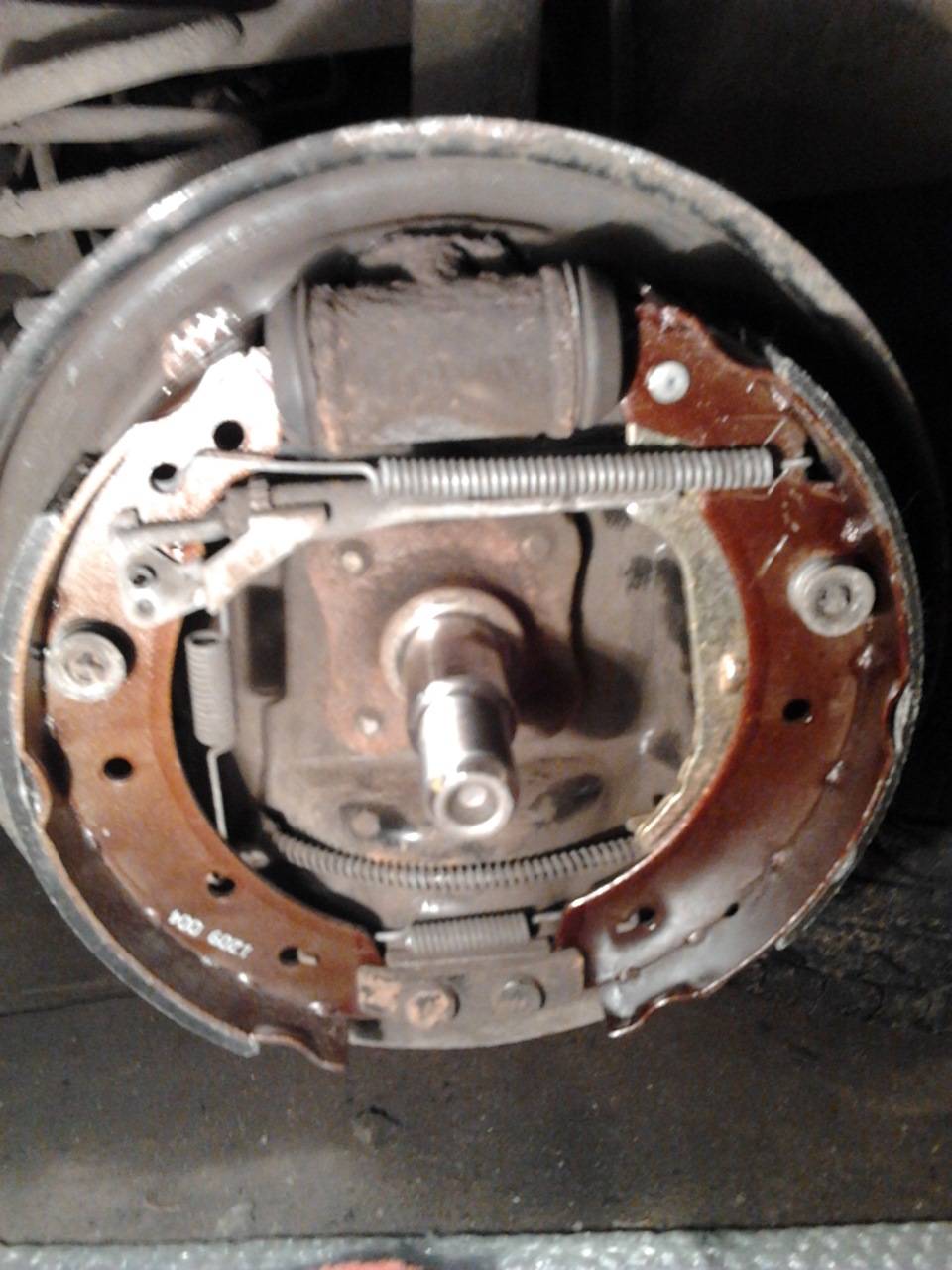

Особенности конструкции барабанных тормозов

Учитывая, что Логан, как и большинство современных легковых автомобилей, переднеприводный, его барабанные тормоза не являются основными. Их не единственная, но главная задача – не допускать переворачивания машины при экстренном резком торможении. Истирание компонентов дисковых и барабанных механизмов остановки авто происходит неравномерно – вторые требуют не столь частого обновления. Это относится и к вращающимся, и к неподвижным компонентам. И в этом заключен глубокий смысл: одновременный выход из строя всех четырех расходных элементов колес обеих осей невозможен даже теоретически, а значит, невозможна и полная неисправность всей системы. Так что машина никогда полностью не потеряет способность к торможению даже у самого безалаберного хозяина.

Когда требуется замена колодок

Обычно замену данной детали проводят, когда стало понятно, что фрикционные накладки износились и когда это мешает нормальному управлению транспортным средством. 6 миллиметров — минимальная толщина, при которой проводится замена. Измерения надо проводить не на глаз, а только с использованием штангенциркуля. Главное — мерить вместе с основанием.

В случае с задней осью заменены должны быть все колодки, их обычно четыре. Недопустимо проводить процедуру лишь частично. Иначе безопасность вождения слишком сильно снижается.

Нет данных о том, на протяжении какого количества километров тормозные колодки сохраняют внешний вид и функциональность. Но можно указать главные факторы, влияющие на износ и его конечную величину:

• Автомобильные дороги и их состояние.
• Качество самих деталей.
• Манера езды.

Как понять, что нужна замена колодок

По данным признакам можно увидеть испорченную деталь в любых автомобилях, не только марки Renault Logan. Критическая толщина накладок не является единственным параметром, имеющим значение. Есть и другие сигналы, сообщающие о появлении проблемы:

• При уклоне в 20-25 градусов стояночный тормоз не позволяет автомобилю сохранить положение.
• От основания отслаивается накладка с фрикционом.
• На поверхности тормозного барабана появляются борозды и сколы, трещины.
• Трещины и скрипы появляются, когда транспорт резко тормозит.

Что из инструментов нужно для замены

Универсальная WD-40 пригодится и при замене тормозных колодок. Фото: idolosol.com

Чтобы заменить колодки, понадобится приобрести:

1. Надёжную опору для транспортного средства.
2. Штангенциркуль.
3. Плоскогубцы.
4. Отвёртку.
5. Головку на 30.
6. Автослесарный вороток.

Обычный бензин, либо средство с обозначением WD-40 помогут очистить систему от лишнего мусора. Для этого так же берут щётки, изготовленные из металлической основы, без которых замена задних колодок Рено Логан будет проблематичной.

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.

Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.

Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.

Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.

Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень

Шаг 5. Теперь откручиваем сам шкив ремня генератора.

Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).

Фото 6 Верхнее крепление двигателя

Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.

Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт

Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком

Фото 9 Схема двигателя

Фото 10 Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.

Фото 11

Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.

Фото 13 Шаг 12. Снимаем сам ремень.

Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне

Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е

смотреть вниз фото 17.

Фото 15

Фото 16

Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Этапы выполнения работ по замене ремня ГРМ

Renault Logan 2008, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — своими руками

Renault Logan, 2006

Комментарии 18

Судя по тому как у вас одна колодка сточилась, очень похоже на подклинивание тормозного цилиндра со стороны сточенной колодки.

Недавно перебирал. Просто после сборки подергал ручник раз 40 и колодки развелись прекрасно. Схватывали одинаково с обоих сторон. У вас действительно похоже течь и цилиндра, нужно менять

Я там ВД брызгал на механизм саморазвода)))

Недавно перебирал. Просто после сборки подергал ручник раз 40 и колодки развелись прекрасно. Схватывали одинаково с обоих сторон. У вас действительно похоже течь и цилиндра, нужно менять

А ручник сразу натянул, или после того как подергал 40 раз?

Подергал и все, не подтягивал ничего. Вам нужно было обязательно снять колодки и разработать и смазать рычаги ручника. Они обычно закисают накрепко. При замене колодок конечно другая ситуация но я бы и при замене смазал шарниры рычагов и нанес спец. монтажную смазку под пыльники цилиндров. И проверить нужно ход всех поршней, у меня один был закисшим

Недавно перебирал. Просто после сборки подергал ручник раз 40 и колодки развелись прекрасно. Схватывали одинаково с обоих сторон. У вас действительно похоже течь и цилиндра, нужно менять

Если механизм выбора зазора перед установкой барабана сводили, то дерганье ручника не поможет в выборе зазора.Сводить нужно, нажимая педаль тормоза.

Посмотрел еще раз конструкцию. Вы правы, спасибо за подсказку!

Тормозной цилиндр подтекание, походу менять надо

Я там ВД просто везде брызгал)

мануал рекомендует, заменить новым- я забил. Промыл, продул…Далее по мануалу- смазать гайку и винт авторегулятора термостойкой пластичной смазкой( без фанатизма), гайку навернуть до конца.ну и собрать, надев предварительно ослабленный ручник…после сборки нажимать пока не прикратятся щелчки-раз 30-35.отрегулировать ручник…проверив свободный ход колеса поворачивая ПРОТИВ ДВИЖЕНИЯ ВПЕРЕД.

Ручник если нормально работает то его можно, не ослаблять, он в опущенном положении не должен разжимать колодки.главное чтобы машина на ручнике не стояла при снятии барабана. Механизм почистить, вымыть и максимально развести перед надеванием барабана. Дальше если он нормально работает он разведётся сам до нормы. Рекомендую сфоткать перед разборкой. Бортик выработки в барабане рекомендую сточить, для облегчения снятия в следующий раз.

Ручник если нормально работает то его можно, не ослаблять, он в опущенном положении не должен разжимать колодки.главное чтобы машина на ручнике не стояла при снятии барабана. Механизм почистить, вымыть и максимально развести перед надеванием барабана. Дальше если он нормально работает он разведётся сам до нормы. Рекомендую сфоткать перед разборкой. Бортик выработки в барабане рекомендую сточить, для облегчения снятия в следующий раз.

А что если бортик уже есть и он не даёт барабану снятся с колодок, что делать?

Ручник если нормально работает то его можно, не ослаблять, он в опущенном положении не должен разжимать колодки.главное чтобы машина на ручнике не стояла при снятии барабана. Механизм почистить, вымыть и максимально развести перед надеванием барабана. Дальше если он нормально работает он разведётся сам до нормы. Рекомендую сфоткать перед разборкой. Бортик выработки в барабане рекомендую сточить, для облегчения снятия в следующий раз.

Т.е. получается нужно свести на минимум механизм автоподводки а при нажатии на педаль тормоза он сам дойдёт до нормы, при условии что все исправно? Все верно? И нет нужды подгонять зубчатую гайку (храповик) отверткой через болтовое отверстие барабана?P.S. вечер добрый)

абсолютно верно, только при снятом барабане, можно развести механизм, примеряя барабан, но так чтобы не тёрло. а уже дальше он сам разведётся при нажатии 5-10 раз на педаль.Можно конечно и с самого минимума, но я так ни когда не делал. Слишком долгий процесс. мне было проще развести почти до нормы, иногда прикидывая барабан на колодки.А разводить механизм через отверстие не имеет ни какого смысла, на то он и механизм автоподводки. В дальнейшем он должен подводить колодки по мере износа. Некоторые разве что этот механизм через это отверстие сводят перед снятием барабана, но это когда слишком большой борт выроботки на барабане.

Пошаговая инструкция по замене ремня ГРМ

Когда менять

Замена задних колодок Renault Logan, попытка чесно пройти ТО — logbook Renault Logan on DRIVE2

Таким образом колесо имеет перемещение по болтам, как по полозьям.

Далее приступаем непосредственно к замене задних колодок Рено Логан… Замена первого вида тормозных механизмов: Для этого поддеваем жалом отвертки нижнюю часть колодок, выводим их из нижнего упора колодок на основания щита и снимаем колодки в сборе с регулировочной планкой и пружинами Теперь остается друзья Логанаводы отдать только трос ручника, и как свести задние колодки рено логан этом снятие задних колодок Рено Логан закончено.

Перед сборкой новых тормозных колодок нужно очистить кисточкой или тряпкой и продуть все детали и узлы тормозного механизма. Далее идет сам процесс сборки задних тормозных колодок: Колодки кладутся в такое положение, в котором они находятся на тормозном щите. Сначала устанавливается конец верхней пружины и прорезь регулировочной планки в левую колоду.

Планка вставляется прямой стороной в прорезь тормозной колодки Затем надеваем второй конец пружины в правую колодку с лицевой части, а выступ второй конец регулировочной как свести задние колодки рено логан с внутренней стороны тормозной колодки Затем устанавливаем нижнюю стяжную пружину колодок Далее нужно установить регулировочный флажок.

Он надевается на стойку колодки и заводится в прорезь регулировочной планки. После вашей регулировки расстояние между внешними наружными частями колодок должно составить ровно ,45 мм. Измерить это расстояние лучше всего точным штангенциркулем.

Меняем задние колодки на Рено Логан своими руками: видео и фото

Смотрим фото для наглядности. После того как барабан установлен необходимо взять новую ступичную гайку и головкой на 30 затянуть моментом Нм.

Для точного момента затяжки заднего барабана лучше использовать как свести задние колодки рено логан ключ. Сегодня это вовсе не дефицит. Если при этом вы слышите шелчки, то это нормально, ведь именно так и работает механизм регулировки зазора.

Если хоть один из дефектов присутствует — деталь тут же меняется на другую. Установка новых колодок осуществляется только после того, как проведён тщательный осмотр всей системы.

Сам монтаж не требует дополнительных навыков. Заключение и дополнительные советы Специалисты рекомендуют менять детали в тормозной системы минимум каждые тысяч километров пробега. Есть следующие причины, при возникновении которых без замены детали не обойтись: Барабанное основание страдает от появления трещин со сколами.

При торможении машина издаёт неприятные звуки.

Как развести задние колодки на Рено Логан

Накладки отслаиваются от основания. При уклоне транспорт не сохраняет положение.

Сейчас работает множество фирм, получивших лицензию и разрешительные сертификаты для установки колодок. Часто производители используют красивую упаковку, но реальные свойства колодок не соответствуют тому, что указано на этой самой упаковке.

Для обучения лучше опираться на чужие ошибки. И выбирать варианты, которые уже завоевали доверие.

Съемника под рукой. Решил использовать старый дедовский способ.

Замена и диагностика опорного подшипника

Эта статья написана для пользователей, которые хотят расширить свои знания о ремонте подшипников автомобиля рено логан. Тут вы найдете ответы на такие вопросы как: Что такое опорный подшипник рено логан? Какие причины неисправности данной детали? Как заменить опорный подшипник?

Сейчас нет такого человека, который не знал бы о том, что любой автомобиль нуждается в регулярном техническом обслуживании. Но несмотря на это наверняка многие автолюбители забывают менять или вообще не знают о потребности замены опорного подшипника.

Хотя опорный подшипник и не является самой заметной автомобильной деталью, но в нормальном функционировании автомобиля он играет недалеко последнюю роль

Во время проведения ремонта сцепления на опорный подшипник автолюбители, почему-то очень редко обращают внимание, а это довольно часто приводит к неисправности всего автомобиля. В случае его поломки может повыситься не только уровень шума, но и полностью выйдет из строя сцепление, вследствии чего вашему автомобилю потребуется полный ремонт, а это не маленькие денежные затраты. Сегодня мы поговорим об опорном подшипнике автомобиля рено логан

Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Сегодня мы поговорим об опорном подшипнике автомобиля рено логан. Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

• Опорный подшипник — как работает и его структура;
• Основные виды опорного подшипника;
• Конструкция опорных подшипников;
• Опорный подшипник автомобиля рено логан — причины поломок;
• Как правильно снять и заменить данную деталь автомобиля рено логан?

Опорный подшипник считается разновидностью подшипника качения, которые достаточно сильно распространены среди современных автомобилей. Такая популярность связана с упрощенным монтажом, восприятием комбинированных нагрузок, а также благодаря высокому уровню эксплуатационных характеристик.

Опорный подшипник — это часть опоры стойки переднего автомобильного амортизатора, отвечающего за осуществление вращения самой стойки вокруг своей собственной оси.

Данный подшипник применяется в конструкции передней подвески и обеспечивает возможность поворотов транспортного средства.

Опорный подшипник Рено Логан

Основные типы этой детали:

• С встроенным внутренним или наружным кольцом;
• С наружным кольцом, которое отделено для обеспечения вращения наружного кольца;
• С внутренним кольцом, которое отделено для обеспечения вращения наружного кольца;
• Одиночно-разделённый тип.

Распространённые причины неисправностей опорного подшипника автомобиля рено логан

Наверное, всем известно о том, что эта деталь является расходным материалом, который рано или поздно придётся заменить

Стоит обратить ваше внимание на то, что при определённых изменениях автомобиля подшипник может намного раньше выйти из строя. Такие последствия довольно часто встречаются после проведения тюнинга машины, а именно установление широких шин. При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки

При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки.

Основные признаки поломок опорного подшипника автомобиля рено логан:

• При наезде на какие-либо неровности дорожного покрытия слышится скрежет в районе амортизатора;
• С самого начала движения, при совершении поворотов или торможения в районе колёс слышится специфический металлический скрежет, а руль немного уводит в сторону.

Замена опорного подшипника на автомобиле рено логан

Набор необходимых инструментов:

• Шестигранник;
• Домкрат;
• Ключ с головкой на 18;
• Рожковый ключ на 13;
• Стяжка для снятия пружин.

Алгоритм проведения замены:

1. Приподнимите машину при помощи домкрата;
2. Ослабьте болтики крепежа колёс;
3. Снимаем колёса с нужной нам стороны;
4. Откручиваем гайку и снимаем стойку стабилизатора;
5. При помощи шестигранника и рожкового ключа, немножко ослабьте гайку крепежа стойки к подушке;
6. При помощи ключа с головкой на 18 открутите болтик крепежа стойки к поворотному кулаку;
7. Отсоедините стойку от кулака;
8. При помощи ключа на 13 откручиваем три болтика крепежа стойки и снимаем её;
9. Зажмите стойку в тисках;
10. При помощи стяжек сожмите пружину;
11. При помощи шестигранника зафиксируйте шток и открутите гайку;
12. Замените деталь и проведите обратную сборку.

Вам также может понравиться

Упрощенный способ замены ремня ГРМ на Лада Ларгус к4м 16 клапанов

Данный способ на много проще но требует большего внимания.

Но если вы в себе уверены то вот описание.

1. Мы не стопорим коленвал, не стопорим распределительные валы, не выковыриваем заглушки. Проворачиваем коленвал до того как отверстия в звездочках распредвала встанут приблизительно вертикально и наносим две метки на ремень и звездочки.

Метки на распредвалах.

1. На звездочке коленвала шпонка должна смотреть на верх. Это буде примерно ВМТ, но еам тут точность и не нужна.

Шпонка коленвала.

1. Так же ставим метку на звездочку и ремень ГРМ.

Метка на звездочке коленвала.

1. Далее снимаем старый ремень и сложив между собой старый и новый ремень ГРМ переносим метки.
2. Устанавливаем на место новый ремень совмещая метки на распредвалах и коленвале, натягиваем как указано выше.
3. Проворачиваем коленвал два оборота для того что бы проверить не встречаются ли поршня с клапанами. Собираем все что разобрали.

Все очень просто, главное внимательность.

Основные достоинства использования автоматического торможения

Если разработчики смогут создать совершенную систему распознавания препятствий, а производители смогут оснастить все транспортные средства эффективными устройствами автоматического торможения, количество аварий значительно уменьшится, а число спасенных жизней увеличится.

Наличие подобных технологий уже расценивается многими покупателями автомобилей как значительное преимущество, ведь безопасность для большинства автолюбителей имеет первостепенное значение. Основные достоинства систем автоматического торможения сводятся к следующему:

минимизация морального, материального и физического вреда; владельцы авто смогут более уверенно чувствовать себя на дорогах, что особенно важно для начинающих водителей; уменьшение числа аварий приведет к улучшению ситуации на дорогах, ведь любое ДТП провоцирует возникновение пробок и ограничивает движение транспорта; эксплуатация транспорта в целом станет более безопасной. Однако не стоит забывать, что перечисленные достоинства будут актуальны лишь в том случае, если автокомпании разработают действительно эффективные системы автоматического торможения

Сегодня внедрение и использование таких технологий носит, скорее, экспериментальный характер, поскольку недостатков и спорных моментов пока более чем достаточно

Однако не стоит забывать, что перечисленные достоинства будут актуальны лишь в том случае, если автокомпании разработают действительно эффективные системы автоматического торможения. Сегодня внедрение и использование таких технологий носит, скорее, экспериментальный характер, поскольку недостатков и спорных моментов пока более чем достаточно.

Снимаем задний тормозной барабан на Рено Логан без съёмника, как?

Автомобиль: Рено Логан. Год выпуска: 2012. Спрашивает: Михаил Чембаров. Суть вопроса: Меняю задние тормозные колодки, не могу снять тормозной барабан без съёмника, что делать?

Подошло время заменить тормозные колодки. Передние колодки уже заменил (подробно о выборе передних колодок тут — примечание редакции), осмотр передних тормозных дисков провёл. Начал замену, как понял, предыдущий владелец их вообще не менял ни разу, настолько всё тут прикипело. Снял колесо, открутил шпильки, и всё, дальше не получается. Никак не получается снять задний барабан без съёмника, что делать? В-первый раз такая проблема у меня!

Пошаговый мануал

Разберем по пунктам процедуру ремонта Рено Меган:

1. Прежде всего, потребуется снятие крышки, которая закрывает головку блока цилиндров. Процедура эта несложная, стоит лишь позаботиться о наличии новой прокладки.
2. После этого, следует приступить к демонтажу коромысла и сухаря, находящегося на стержне клапана.
3. Далее необходимо демонтировать распредвал.
4. Все, доступ к гидрокомпенсаторам открыт, можно их доставать и устанавливать новые. Не забудьте, что перед установкой новой детали, следует смазать немного маслом посадочное гнездо. Также, как достали и установили одну деталь, поступаем со всеми остальными. Оставлять и диагностировать детали по отдельности не имеет смысла. Приобретать для монтажа необходимо полный комплект.
5. После посадки всех деталей, необходимо установить на свое место распредвал.
6. Далее, начинаем действовать по обратному алгоритму, по аналогии с процедурой подготовки к ремонту.

Конечно же, если вы решили самостоятельно заняться ремонтом, обязательно просмотрите видео, на котором подробно «разжеван» весь процесс. Если есть малейшая неуверенность в своих силах — обращайтесь за помощью на СТО, либо к квалифицированным специалистам.

Кстати, не принимайтесь за дело, если не произведена тщательная диагностика. Дело в том, что причиной шума могут быть совершенно другие системы двигателя.

Косвенным признаком такого явления, считается появление характерного звука уже на прогретом, горячем двигателе, который не исчезает в дальнейшем. Можно, почти со 100% уверенностью сказать, что «гидрики» не могут быть причиной такого звука, следует более тщательно провести диагностику силового агрегата.

Бывает еще одна причина выхода из строя этих деталей на французских автомобилях — заводской брак. Но, модели второго поколения уже достаточно давно на рынке, поэтому все такие случаи полностью успели себя проявить. Помните, что только хороший моторист в состоянии по звуку правильно определить его причину и «на глазок» оценить степень загрязненности и износа деталей.

Замена регулятора тормозных сил renault logan

Регулятор тормозных сил заменяем при заклинивании поршня или при появлении течи тормозной жидкости

На автомобиле без ABS жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный на днище кузова, между балкой задней подвески и выштамповкой для запасного колеса.С увеличением нагрузки на заднюю ось автомобиля тяга регулятора, связанная с балкой задней подвески, нагружается, передавая усилие через нажимной рычаг на шпильку и далее на два поршня регулятора.

При нажатии педали тормоза давление жидкости стремится выдвинуть поршни из корпуса регулятора наружу, чему препятствует (через пружину) усилие со стороны тяги регулятора.

Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.

Отверните гайки крепления к регулятору четырех трубопроводов и отведите трубопро­воды в сторону

Заглушите отверстия в корпусе 1 регулятора и трубопроводы любым доступным спосо­бом, чтобы предотвратить вытекание тор­мозной жидкости.

Поддев отверткой, отстегните фиксатор нагрузочного стержня регулятора…

и снимите нагрузочный стержень, вы­водя его концы из отверстий в кронштейне на балке задней подвески и в рычаге регулятора давления в гидроприводе задних тормозов.

Выверните два болта крепления регуля­тора к кузову…

и снимите регулятор.

Устанавливайте регулятор тормозных сил в гидроприводе задних тормозов в по­рядке, обратном снятию.

Проверьте предварительно эффектив­ность работы регулятора резким торможени­ем на площадке с сухим однородным покры­тием

Задние колеса должны блокироваться ей значительным за­паздыванием относительно передних.

Если задние колеса блокируются раньше передних (или одновременно с ними) или тормозные следы от задних колес разной длины, требу­ется регулировка регулятора давления.

Усилие в гидроприводе задних тормозов изменяют регулировочной гайкой а на ры­чаге регулятора.

Однако необходим кон­троль давления в контурах гидропривода специальными приспособлениями, что возможно только в условиях автосервиса.

Помимо этого регулятор тормозных сил в гидроприводе задних тормозов относит­ся к устройствам, непосредственно влияю­щим на безопасность движения.

Его регу­лировка на глаз может привести к тяже­лым последствиям. Поэтому в случае не­правильной работы регулятора обязатель­но обратитесь в сервис.

Что в итоге

При самостоятельном проведении работы необходимо использовать индивидуальные средства защиты – очки, перчатки и т. д. Так удается избежать травмирования при замене колодок.

После замены проверяют работоспособность тормозной системы автомобиля Рено Логан. Проверку проводят на ровной поверхности, расположенной отдельно от дорог общего пользования. При торможении недопустим посторонний шум. Транспортное средство при нажатии на педаль должно продолжать прямолинейное движение.

Заменить тормозные элементы на Рено Логан можно самостоятельно. Для работы не требуется наличие подъемника, смотровой ямы или эстакады. После замены система будет работать в нормальном режиме.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Замена передних тормозных колодок Рено Логан (Renault Logan) и Лада Ларгус.

Замена задних тормозных колодок Рено Логан, Логан2, Сандеро, Сандеро2, Симбол, Лада Ларгус.

В заключение

Эта статья станет руководством для тех, кто собирается самостоятельно выполнить замену тормозных колодок Рено Логан. Как видим, ремонт нельзя отнести к технически-сложным, поэтому внимательность и желание научиться ремонтировать автомобиль своими руками – вот два наибольших кита, на которых базируется этот тип ремонта. Подводя итог, можно сказать, что качественная и правильно спланированная работа состоит из 4 шагов:

1. Обнаружение неисправности колодок. Вы должны уметь правильно оценить ситуацию по износу тормозной системы вашего транспортного средства. Если же в этом возникают трудности, обратитесь в мастерскую или сервисный центр. Опытные мастера быстро помогут диагностировать проблему.
2. Выбор запчасти. Не менее важный пункт. Подойдите к выбору осознанно. Экономить можно и даже нужно, но объективно дешевые колодки могут обернуться большими неприятностями: более сложным ремонтом или аварийной ситуацией на дороге. Старайтесь придерживаться золотой середины.
3. Подготовка. Поверьте, в заранее подготовленном месте, где все инструменты находятся под рукой, работать одно удовольствие. Вернитесь к пункту о подготовке и убедитесь, что вы собрали все нужные инструменты.
4. Замена и обратная сборка. Будьте внимательны и следуйте инструкции, приведенной ниже. Пошаговая инструкция по замене, которую мы подготовили, сполна обеспечит вас нужной информацией по замене.

Как видите, замена передних колодок Renault Logan или элементов задних колес – вполне несложная работа, выполнить которую вы сможете, если прислушаетесь к советам из статьи.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
