Тюнинг задней оптики
Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.
А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.
Самостоятельно тюнингованные фары

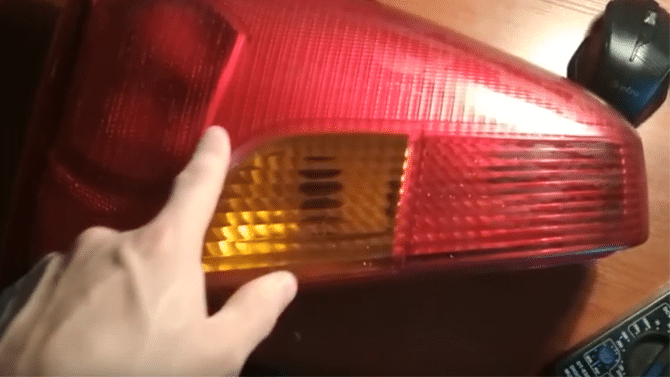

Светодиоды можно установить вот по этой разделительной линии.
Определение места установки светодиодов
Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.
Подключение светодиодов
Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.
Демонтаж мешающей перегородки
Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

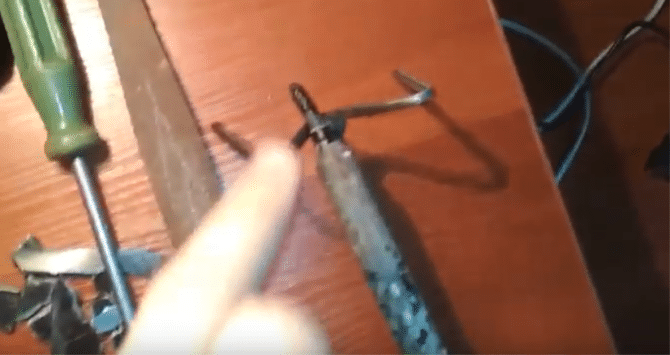

Используемый инструмент

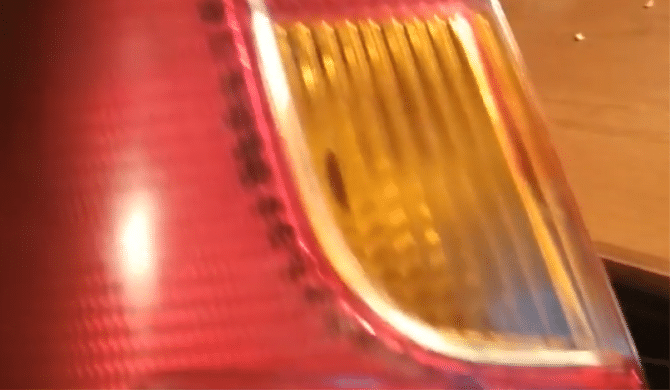

Вот такие получаются отверстия
Вставляем светодиоды
Вот так фара выглядит в выключенном состоянии
Вид фары с установленными, но не включенными светодиодами

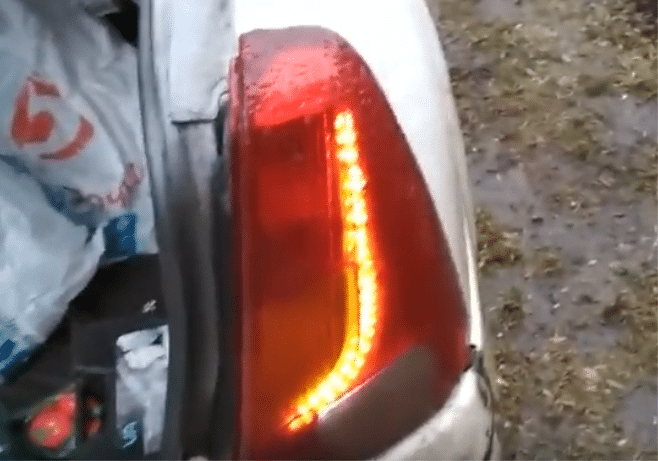

А вот так после включения светодиодов
С включенными светодиодами фара выглядит так
Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит.
Суммарные расходы на всё выглядят следующим образом:
- 100 шт. светодиодов — 60 руб.
- Термоклей из фикспрайса — 50 руб.
- 4 м двужильного провода сечением 0,5 — 50 руб.
ИТОГО — 160 руб.
Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.
Выбор лампы
10.9.2. Замена ламп
Для замены ламп блок-фары выполните следующие операции.
| ПРИМЕЧАНИЕЗамена ламп для наглядности показана на снятой блок-фаре. |
| 1. Откройте капот. |
| 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи… |
| 3. …и снимите крышку фары. |
| ПРИМЕЧАНИЕПоказана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично. |
| 4. Выведите пружинный фиксатор из крючков на отражателе… | 5. …откиньте фиксатор… |
| 6. …и выньте лампу головного света. |
| ПРЕДУПРЕЖДЕНИЕНе касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом. |
| 7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем. |
| 8. Установите на место крышку. |
| 9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары. | 10. Извлеките из патрона бесцокольную лампу. |
| 11. Вставьте в патрон новую лампу и установите патрон на место. |
| 12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)… | 13. …и извлеките его из блок-фары. |
| 14. Поверните лампу против часовой стрелки и извлеките из патрона. |
| 15. Установите новую лампу в патрон и патрон в блок-фару. |
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
2. Снимите боковой фонарь указателей поворота (см. «Замена бокового фонаря указателя поворота»). |
| 3. Извлеките лампу из патрона. |
| 4. Вставьте новую лампу в патрон, а патрон в корпус указателя. |
| 5. Установите боковой фонарь указателей поворота в порядке, обратном снятию. |
Для замены любой лампы в заднем фонаре выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
2. Снимите задний фонарь (см. «Замена заднего фонаря»). |
| 3. Нажмите пальцами на фиксаторы… | 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп. |
| 5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. |
| 6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке. |
| 7. Установите детали в порядке, обратном снятию. |
Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере. | 3. Отожмите фиксатор и снимите рассеиватель фонаря. |
| 4. Извлеките бесцокольную лампу из патрона. |
| 5. Установите новую лампу. |
| 6. Установите детали в порядке, обратном снятию. |
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки… | 3. …и снимите его. |
| 4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона. |
| 5. Установите детали в порядке, обратном снятию. |
| ПРИМЕЧАНИЕОдин из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора. |
Для замены лампы в плафоне освещения салона выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона. | 3. Извлеките лампу из патрона. |
| 4. Вставьте новую лампу. |
| 5. Установите рассеиватель плафона. |
Для замены лампы в плафоне освещения багажника выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля. | 3. Нажмите на фиксатор и снимите рассеиватель плафона. |
| 4. Отожмите пружинный контакт и извлеките лампу. |
| 5. Вставьте новую лампу в плафон. |
| 6. Установите детали в порядке, обратном снятию. |
Для замены лампы подсветки патрона прикуривателя выполните следующие операции.
1. Снимите патрон прикуривателя и извлеките световод (см. «Снятие и установка патрона прикуривателя»). |
| 2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя. | 3. Разжав края корпуса, сдвиньте… |
| 4. …и извлеките патрон лампы подсветки. | 5. Извлеките лампу из патрона и замените ее. |
| 6. Установите детали в порядке, обратном снятию. |
Тюнинг задней оптики
Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.
А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.
Самостоятельно тюнингованные фары
Светодиоды можно установить вот по этой разделительной линии.
Определение места установки светодиодов
Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.
Подключение светодиодов
Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.
Демонтаж мешающей перегородки
Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.
Используемый инструментВот такие получаются отверстияВставляем светодиоды
Вот так фара выглядит в выключенном состоянии.
Вид фары с установленными, но не включенными светодиодами
А вот так после включения светодиодов.
С включенными светодиодами фара выглядит так
Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:
- 100 шт. светодиодов — 60 руб.
- Термоклей из фикспрайса — 50 руб.
- 4 м двужильного провода сечением 0,5 — 50 руб.
ИТОГО — 160 руб.
Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.
Предыдущая
Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено Логан 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.
Регулировка Света Фар Рено Сандеро 2012
Название: Регулировка Света Фар Рено Сандеро 2012
Длительность: 4 мин и 4 сек
Битрейт: 192 Kbps
5.35 MB и длительностью 4 мин и 4 сек в формате mp3.
Регулировка Фар Своими Руками За 5 Минут
Замена Фильтра Салона Reno Sandero 2012 Г
Какие Функции Есть В Логан 2 Сандеро 2 Но Скрыты От Нас Заводом
Печалька С Ларгусом Замена Фары
Регулировка Фар Без Прибора Adjustment Of The Headlights Without The Device
Причина Плохой Работы Печки На Рено Логан Сандеро Дастер Ларгус
Замена Ламп Ближнего Света Рено Дастер
Восстановление Передней Фары На Рено Логан Полировка Фары
Фара Сандеро Передняя Левая
Тонировка Ремонт Корректоров Фар Рено Логан 2012Г
Замена Корректора Фары Рено Меган 2
Лучший Способ Регулировки Фар Автомобиля В Домашних Условиях
ИНТЕРЕСНЫЕ ИДЕИ СВОИМИ РУКАМИ
Низко Светят Фары На Гранте Самый Простой Способ Это Исправить
Как Снять Передние Фары И Как Все Лампы Поменять Renault Duster Рено Дастер
Корректор Фар Рено Логан2
Как Улучшить Свет Фар Без Вложений
Обзор Передних Фар На Рено Сандеро Сандеро Степвей
Где Находится Регулировка Света Фар Рено Меган
Лада Ларгус Слетел Тросик Корректора Фар
Замена Лампы Птф На Рено Логан Сандеро Дастер Лада Ларгус
Регулировка Фар И Темнота
Регулировка Фар Автомобиля Универсально На Все Модели
Товары Для Renault Daster Logan Sandero Из Китая С Алиэкспресс Конкурс
Регулировка Фар На Лада Ларгус
Регулировка Фар Рено Мастер Головной Свет
Замена Ламп Ближнего Дальнего Света Сандеро Renault Sandero
Рено Сандеро Степвей Шесть Лет И Проблем Нет Обзор От Энергетика
Энергетик Сергей Николаев
Логан Корректор Фар
Регулировка Фар Автомобиля
Свет Рено Логан Renault Logan 2 2014Г Ближний Свет От Зажигания
Замена Передней Фары На Рено Логан Сандеро Лада Ларгус
Замена Лампочки В Фаре Renault Sandero Stepway 2012
Renault Sandero Stepway
Рубрика Заводи Поехали Регулировка Фар
Устраняем Детскую Болезнь Рено Дастера
Фара Логан И Лада Ларгус Обзор
Регулировка Противотуманных Фар
Обзор Передних Фар На Рено Логан
Регулировка Угла Наклона Фар На Renault Sandero Stepway 2012
Renault Sandero Stepway
Led Лампы В Рено Логан
Замена Фары Рено Логан Renault Logan Как Поставить Корректор Фары
Чтобы Не Слепить Светом Лада Ларгус Щедрый
Как Отрегулировать Свет Фар На Автомобиле Своими Руками
Renault Duster Фары
Led Фары На Рено Логан
Как Снять Заднюю Фару Рено Логан 2
Пропал Ближний Свет На Рено Логан 2 Снятие И Ремонт Подрулевого Переключателя
Регулировка Фары Логан 1
Секретное Меню Штатной Магнитоллы Ларгус Логан Дастер Сандеро
Рено Дастер Это Должен Знать Каждый Дастеровод
Emperor Palpatine Kills Ben Solo
Andrea Bocelli Concert 6 18 19 Canto Della Terra Pia Toscano My Way Jamie Foxx Night 1 La Ca
Generations X Y And Z Which One Are You
Регулировка Света Фар Рено Сандеро 2012
Tarkov Factory Firefight
Vogue Этикет Урок 1 Правила Поведения За Столом 1
Шавловский Павел Исповедь Клип
Renni Rucci Fuck Em Up Sis Uncut
Minecraft Pixelmon Emerald 67 Soul Badge
Nfl Free Agency Promo Pt 1 A Win Madden 20 Ultimate Team
Rico Vs Pobre No Halloween Pedro Maia
Dual Magnaflows On My 2004 Mercury Grand Marquis
Новый Нашиды 2019
Agraelus Growey 2
Trollei Meu Namorado E Ele Foi Muito Fofo
Psychiatry Lecture Introduction To Psychotherapy
Best Moments Rainbow Six Siege
Тамбовкрыльясоветов Предыгровая Тренировка
Cache Cache Minecraft Map Five Night At Freddy Horreur
Винтажная Аудиотехника Коллекция Восстановленных Магнитофонов В Гараже
Вой Падарам Клип Номардо Атама Куштан Инро Тамошо Кун Ашк Аз Чашмонатон Мерезад Аз Хазина
Baritoi Gvm Si Narcis Gvm
Jesusavgn Смотрит Сколько Стоит Твой Шмот Дымоход Реакция
Кручу Барабан За Промокоды На Сайте Gocs Pro
Cache Cache Sur Minecraft Map Simpsons Episode 28
Income Limit For Tax Percent 12 20 19
Leo Stoppa Ao Vivo
Chicago Bears Robert Quinn To A 5 Year 70 Million Contract With 30 Million Fully Guaranteed
Властелин Колец Битва За Средиземье 2 История Веков Ангмар
Современное Производство Витражей Полимерные Рисунки На Стекле По Технологии Cri
Breathable Fake Scalp Wig For Beginners Ft So Good Hair
Gino Recchia Nbc26 Weather Forecast
What Wig How I Install My Closure Wigs Styling Beginner Friendly
360 Degree Frontal Wig Unit Follow Ig Madaboutmeechie
Udang Pudina 1Minit Video Jommasakngankakzaidah
Grandeurs Et Mesures Au Crpe
Alex Botea Ca Orice Parinte Oficial Video 2020 Queen Event S
The Division 2 Tu8 Heroic Kenly Metro Station Solo
Visite Au Stud Du Sud
Mc Central Factions Ep 1
Curry Laksa Live Jommasakngankakzaidah
The Roop On Fire
Танец Полька Дошколят
Million Pitiful Baby Girl Unjust Mom Joanna Very Bad Behavior To Her Baby Girl Whom She Was Hated
Hinchada De Comunicaciones Contra Lamadrid
Обвал Рубля И Фондовых Рынков 18 Марта Главное Россия 24
Patreon Bans Anime Style Artwork
Disney Uses Early Releases To Spin Bad Press
Замена лампы ближнего света на Логане: что нужно знать
Итак, перед заменой лампы необходимо правильно подобрать аналог для установки. Прежде всего, в блок-фаре Логан используется тип лампы H4. Другими словами, для Renault Logan в ближний свет необходимо устанавливать галогеновые H4 лампы. Эти ламы имеют две нити накаливания и используются как для ближнего, так и для дальнего света.
С одной стороны, использование этих ламп является преимуществом, так как для замены нужно всего две лампочки, тогда как с другой при перегорании и других неполадках фара полностью остается без света.
При этом важно подбирать лампы лучшего качества, так как использование дешевых аналогов потребует более частой замены. На практике, оптимальным вариантом принято считать Philips H4, Osram, а также Narva. Главное, приобретать оригинальные лампы у проверенных продавцов, так как сегодня на рынке встречается большое количество подделок
Главное, приобретать оригинальные лампы у проверенных продавцов, так как сегодня на рынке встречается большое количество подделок.
Мощность лапы стандартная (55/60 Вт). При этом можно встретить версии с отметкой + 30\50%. Это значит, что такие лампы имеют усиленный световой поток. Такое преимущество позволяет лучше осветить дорогу, однако фары нужно точнее настраивать, чтобы не слепить встречных водителей.
Замена
</span>
Для данных работ потребуется плоская отвертка, ключ на 10″, TORX T3. Сначала откручивают брызговики в передней части бампера с обоих сторон, которые закреплены на трех болтах каждый. После этого вытаскивают с двух сторон пистоны и отсоединяют нижнюю часть бампера, затем откручивают 4 болта в верхней части детали и от подкрылка. Последним убирается болт на нижней части бампера.
Установку новой детали осуществляют в обратном порядке, при этом все работы занимают примерно полчаса. При сложности с откручиванием болтов используют WD-40.
Снятие заднего бампера Рено Логан начинают с откручивания подкрылков, которые с каждой стороны удерживает по 3 болта. После этого убирают 5 болтов снизу детали, снимают фонарь освещения номерного знака и отсоединяют разъем проводки. Затем откручивают 3 болта верхнего крепления, а в завершении работ нужно отсоединить ее от пластиковых фиксаторов. Для снятия заднего бампера потребуется помощник, а установку осуществляют также в обратном порядке.
Рубрики
- Популярное
- Замена ремня ГРМЗамена ремня ГРМ на Форд Фокус 2Замена ремня ГРМ на Рено ЛоганЗамена ремня ГРМ на ВАЗ-2112/2110/2111 (16v)Замена ремня ГРМ на Мицубиси Лансер 9Технические характеристики Форд Фокус 2
- Замена салонного и воздушного фильтра на Форд Фокус 2
Руководства по ремонту
- Руководство по ремонту Форд Фокус 2Руководство по ремонту Рено ЛоганРуководство по ремонту и эксплуатации ВАЗ 2110/2112/2111Руководство по эксплуатации и ремонту Мицубиси Лансер 9 (Mitsubishi Lancer)
- Руководство по эксплуатации и ремонту Хендай Акцент
Главная / Руководство по ремонту Рено Логан / Снятие и установка заднего бампера
3. Поддев отверткой, снимите по одному пистону крепления кронштейнов бампера к кузову слева и справа.
4. Выверните три винта крепления бампера к подрамнику…
5. …по два винта (слева и справа) крепления бампера к передним крыльям и кузову в арках передних колес…
б. …и снизу автомобиля.
7. Выверните четыре винта крепления облицовки к рамке радиатора…
ПРИМЕЧАНИЕ
Облицовка радиатора изготовлена за одно целое с передним бампером.
8.В …и снимите передний бампер.
9.В Установите передний бампер и все снятые детали в порядке, обратном снятию.
Снятие и установка заднего бампера_[
Вам потребуются: торцовая головка В«на 10В», ключи TORX Т20 и Т30, отвертка с плоским лезвием.
1 С левой и правой стороны автомобиля выверните по два винта, одновременно крепящие концы бампера и задние подкрылки; поддев отверткой, снимите пистон а крепления и снимите подкрылки (см. В«Снятие и установка брызговиков колес и подкрылковВ», с. 196) для получения доступа к болтам крепления концов бампера.
2. Выверните по одному винту крепления заднего бампера в арках задних колес.
3. Откройте крышку багажника, выверните три винта верхнего крепления бампера в проеме багажника…
4.В …и снимите задний бампер, преодолевая упругое сопротивление пластмассовых фиксаторов его концов.
5.В Установите задний бампер и все снятые детали в порядке, обратном снятию.
СНЯТИЕ И УСТАНОВКА
ОБЛИЦОВКИ
РАДИАТОРА
Облицовка радиатора выполнена за одно целое с передним бампером, и при повреждении может быть заменена только вместе с ним (см. В«Снятие и установка переднего бампераВ», с. 195).
СНЯТИЕ И УСТАНОВКА
В арках передних колес и в задней части арок задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней отбрасываемых колесами. Брызговики установлены только за передними колесами и защищают пороги кузова. Задние брызговики конструкцией не предусмотрены.
Вам потребуются: ключи TORX Т20 и ТЗО, отвертка с плоским лезвием.
ПРИМЕЧАНИЕ
Работа показана для брызговика и подкрылков с левой стороны автомобиля. Правые брызговик и подкрылки снимают и устанавливают аналогично.
Для снятия брызговика переднего колеса
выполните следующие операции.
1. Выверните винт крепления брызговика к порогу кузова…
Бамперам в автомобиле отведена немаловажная функция – обеспечивать защиту кузовных панелей и конструктивных элементов некоторых узлов и систем. Задний, а также передний бампер наделены способностью выдерживать незначительной силы удары и прочие воздействия без риска получения травм присутствующими в салоне седоками. Если данный элемент кузова все-таки поврежден, то владельцу Рено Логан приходит мысль: как снять его правильно и с минимальными затратами времени?
Данная работа сопряжена с некоторой сложностью ввиду присутствия разнообразных скрытых креплений и защитных элементов. Здесь мы представим информативную и подробную инструкцию, призванием которой будет оказать полноценную помощь владельцу Рено Логан в демонтаже и последующей установке конструкции.
Процесс замены
Как заменить лампы птф на lada largus своими руками С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.
В кузове седан
В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.
Замена лампочек в основных фонарях
Для работы нам понадобятся:
- Две лампы P21W.
- Умелые руки.
- Аккуратность.
Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.
Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.
Снятая крышка на ФФ2 с кузовом Седан
Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.
Фиксаторы крепления
Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.
Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
- сигнал торможения;
- задний ход;
- сигнал поворота (желтая);
- габаритный свет.
Получается, что нам нужна верхняя, которую я указал стрелкой.
Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.
Замена лампочек в дополнительном стоп-сигнале
Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.
Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.
Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.
Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.
Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.
Хэтчбек и Универсал
Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:
- Крестообразная отвертка.
- Лампы P21/5W с красной колбой.
Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.
Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал
Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.
Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.
Регулировка датчика включения стоп-сигналов | logan news — новости, статьи и прочие материалы о рено логан.
Предохранители и реле монтажных блоков Рено Логан 1.4
Замена лампочки стоп сигнала на Рено Логан
2163-11-02-02-14
Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.
Замена ламп в задних фонарях Рено Дастер
Схема блока-предохранителей На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.
2163-11-02-02-15
Проверку можно провести с помощью мультиметра или установив заведомо исправный предохранитель. При проблемах с предохранителем не горят все сигналы торможения. Это же относится и к отказу датчика включающего стоп-сигналы. Не горит лампа стоп-сигнала дополнительного фонаря Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.
Подсоединяем к выводам выключателя щупы тестера и в режиме омметр проводим проверку выключателя. Перед установкой выключателя обезжириваем ацетоном резьбовую часть выключателя и резьбовое отверстие в картере коробки передач. Наносим на резьбу выключателя тонкий слой герметика и вворачиваем выключатель в отверстие картера коробки передач. Затягиваем выключатель света заднего хода предписанным моментом. Заливаем масло в коробку передач. Дальнейшую сборку проводим в обратной последовательности.
Для доступа к дополнительному сигналу торможения открываем и поднимаем крышку багажника. Внутри багажника, через отверстие в задней полке, поворачиваем против часовой стрелки патрон лампы… …и вынимаем патрон с лампой.
Нажав на лампу и повернув ее против часовой стрелки, вынимаем лампу из патрона. Устанавливаем новую лампу P21W в обратной последовательности.
Операции показаны на левом фонаре, для правого заднего фонаря они аналогичны.

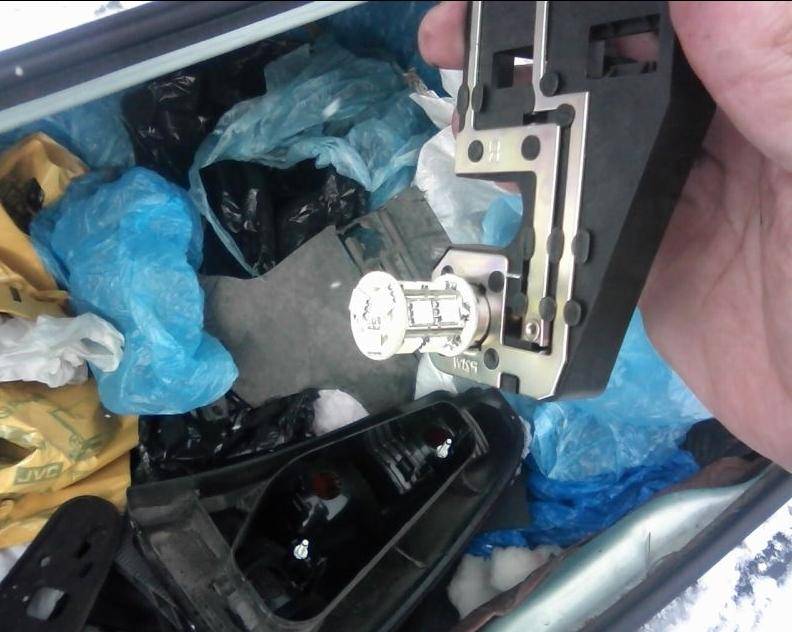

Отворачиваем гайки крепления фонаря и вынимаем из корпуса фонаря держатель с лампами. Нажав на лампу 2 указателя поворота и повернув ее против часовой стрелки, извлекаем лампу из патрона держателя.
Типовые неисправности
Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.
Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.
Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.
Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. Разъем. Достаточно распространенная проблема – подгорание контактов
Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать
Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать
Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.
Сейчас читают: Комплексная замена тормозных колодок Renault Logan с видео инструкцией | Новый Logan
Но если выгорело окончательно, то придется колодку заменить.
Такая колодка, конечно, ремонту не подлежит
Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.
Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.
За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:
- F03 – стоп-сигналы, указатель заднего хода;
- F04 – указатели поворотов;
- F18 – габаритные огни, левый борт;
- F19 – габаритные огни, правый борт;
- F20 – задняя противотуманная фара.
Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.
Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1
Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.
Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.
Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.
Местоположение концевика указателя заднего хода в Рено Логан 1
Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.
Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.
