Направляющая колодок переднего тормозного механизма

Как определить необходимость замены колодок

При износе передних колодок вы будите слышать резкий скрип при нажатии на педаль тормоза. Это говорит о том, что колодки достигли предельно допустимой толщины рабочей поверхности, или начал стираться уже металл. Если не произвести замену изношенных колодок во время, они могу царапать тормозной диск, который в последствии так же потребуется заменить.

Проверить износ колодок можно с помощью штангенциркуля или визуально на глаз. Откручиваем колесо и осматриваем колодки. Предельно допустимая толщина колодки должна составлять не менее 6мм . Если меньше, такие колодки нужно менять.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

• 1 — винт крепления корпуса цилиндра к суппорту
• 2 — корпус колесного цилиндра
• 3 — штуцер прокачки гидропривода тормозов
• 4 — болт крепления скобы к направляющему пальцу
• 5 — направляющий палец
• 6 — щит тормозного механизма
• 7 — диск тормозного механизма
• 8 — чехол направляющего пальца
• 9 — направляющая колодок
• 10 — суппорт
• 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

• 1 — винт крепления корпуса цилиндра к суппорту
• 2 — корпус колесного цилиндра
• 3 — штуцер прокачки гидропривода тормозов
• 4 — болт крепления скобы к направляющему пальцу
• 5 — направляющий палец
• 6 — щит тормозного механизма
• 7 — диск тормозного механизма
• 8 — чехол направляющего пальца
• 9 — направляющая колодок
• 10 — суппорт
• 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Как достоверно определить необходимость замены?

Следующие критерии позволяют конкретно установить факт износа деталей и указать на необходимость замены задних тормозных колодок не только в Рено Логан, но и в других автомобилях. Значение критической толщины не является отдельным фактором. Наряду с ним существует множество других признаков износа, а именно:

• при уклоне около 25 градусов стояночная тормозная система не способна предотвратить откат автомобиля;
• фрикционное покрытие начинает отслаиваться от металлической основы;
• рабочая поверхность тормозного барабана усыпана канавками, множеством трещин и сколов;
• при резком срабатывании тормоза возникает скрип или скрежет.

Инструкция по замене колодок

Поддомкрачиваем автомобиль и снимаем колесо. Далее при необходимости откачиваем тормозную жидкость из бочка, если она находится на отметке Max. Если жидкости немного можно не откачивать.

С помощью ключа на 17 мм удерживаем «направляющий палец» и откручиваем накидным ключом на 13 мм нижний болт крепления.

Далее аккуратно поднимаем суппорт вверх

Вытаскиваем старые тормозные колодки

При необходимости очищаем суппорт от грязи и пыли, а так же проверяем пыльники на направляющих и тормозном поршне. Если пыльник порван его необходимо заменить. Так же следует проверить направляющий палец, если он туго ходит, следует смазать его смазкой.

Устанавливаем новые колодки на место, а чтобы суппорт легко сел, потребуется утопить поршень полностью в цилиндр. Для этого с помощью клещей необходимо давить на него, пока он полностью не зайдет.

После замены колодок и сборки, нажмите несколько раз на педаль тормоза, чтобы поршень в суппорте встал в рабочее положение.

Замена передних колодок Рено Сандеро

Замена передних колодок Рено Сандеро делается только тогда, когда достигается максимально возможный износ тормозного механизма. Как правило, в передней части автомобиля ТО должно проводиться своевременно, поэтому время от времени проверяем состояние предельно допустимого значения. Изначально это не менее 6 мм.

Также обращаем внимание на отображение сколов, трещин, а также различных накладочных отслоений от основных колодок. Тормозные накладки в тормозном механизме осуществляется исключительно попарно

Если производить процедуру только для одного колеса, при экстренной остановки машину может занести.

Если в резервуаре уровень жидкости на максимуме или выше этого, при помощи шприца вынимаем остаточную. Это осуществляется для того, чтобы в период обратной установки поршня не создавалось давление в тормозной емкости, и жидкость не просачивалась через пробку.

Для того чтобы заменить их, следуем предоставленной ниже инструкции.

Шаг 1 Изначально откручиваем болты закрепляющегося переднего шасси. Перед тем как установить новые накладки, перемещаем поршень во внутрь цилиндра до упора.

Шаг 2 Затем в суппорт, в выемку с довольно широким расстоянием, опираемся и сдвигаем при помощи скобы, устанавливая в цилиндрический отдел компонент.

Шаг 3 При помощи накидного ключа на 13 мм откручиваем закрепляющую скобы гайку к внутреннему пальчику, фиксируя вторым ключом болт на 17 миллиметров.

Шаг 4 Вытаскиваем старые накладки по стандартной технологии и при помощи щетки по металлу чистим от ржавчины и загрязнения специальные посадочные места для колодок по траектории к направляющим.

Шаг 5 Перед тем как установить новые колодки, необходимо проверить специальные защитные чехлы, установленные на пальчиках. Если они порваны или не эластичны, их необходимо также заменить.

Шаг 6 Чтобы заменить чехол, необходимо отвинтить бортовое крепление.

Шаг 7 Перед тем как установить пальчик, изначально ставим немного смазывающей жидкости в специальные стыки и тонким слоем наносим на пальчик также жидкость. Устанавливаем накладки в тормозной системе в правильном местоположении.

Шаг 8 Используя пассатижи втапливаем поршень до конца.

Если жидкость выходит из тормозного цилиндра, берем раздвижные плоскогубцы.

Шаг 9 Точно также меняем колодки с обратной стороны.

После выполнения всех необходимых операций по замене передних колодок Рено Сандеро изначально давим на педаль газа в качестве установки между дисками и колодками. Используя уровень жидкости, доводим до нормального крепления.

Изначально, в период эксплуатации тормозного механизма присутствуют неровности, так как новые колодки еще не притерлись. Однако с течением 100 километров пробега все встанет на свои места

Соблюдайте осторожность во время передвижения. Первое время тормозной путь ухудшен

Еще больше полезных советов в удобном формате

Подбираем инструменты, чтобы замена задних тормозных колодок Рено Сандеро прошла без заминок

Чтобы была удачно выполнена замена тормозных колодок Рено Сандеро, подготовьте заранее накидной ключ на 13 из добротного материала, специальный рожковый ключ на 17, а еще для работ с глубокими креплениями понадобится обычная отвертка с плоским и широким наконечником для захвата нужных элементов. Для работы с тормозной жидкостью, возможно, стоит применить тонкий прозрачный шланг или медицинскую грушу, которой выполните откачку лишней жидкости в системе.

В момент работы машина должна стоять либо на подъемнике, либо на домкратах. Так что стоит продумать и систему фиксации машины, все подступы к тормозной системе, чтобы замена задних тормозных колодок Рено Сандеро выполнилась без заминок и лишних сюрпризов.

Как поменять передние колодки на рено сандеро

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Замена передних тормозных колодок и тормозных дисков Рено Сандеро не нуждается в лишних комментариях ведь процедура достаточно аналогична той, как это производится на большинстве автомобилей, по этому и трудностей вызывать не должна, но если у вас это первый автомобиль и вы совершенно не в курсе как поменять колодки на своем Renault Sandero / Dacia Sandero, то видео ролик поможет увидеть наглядно весь ход действий. Инструменты для откручивания крепящих болтов думаю можно подобрать уже по ситуации. Очистка посадочных мест тормозных колодок Сандеро не является обязательной, но настоятельно рекомендованой, так же как и смазка этих мест, и направляющих суппорта. Чтобы утопить тормозной поршень используем струбцину или монтажку.

Renault > Sandero

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан, который может потребоваться замена в случае выхода из строя данного агрегата, представляет собой простую операцию. А вот демонтаж генератора Рено Логан придется производить в очень стесненных условиях.

В этом случае нам сначала нужно снять ремень генератора Logan, и для этого нам нужно определить, какая из двух схем приводного ремня используется на вашем автомобиле.

В простейшем варианте Рено Логан без кондиционера используется следующая схема ремня привода генератора, смотрите фото ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт кронштейна ролика натяжителя
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя рулевого управления
• 7 — ремень

Чтобы снять ремень генератора Logan в этой конфигурации, просто ослабьте болты крепления кронштейна ролика натяжителя (4) и открутите регулировочный болт (4). Таким образом, натяжной ролик перестанет давить на ремень, ослабнет и вы легко сможете снять его руками.

Установите ремень в обратном порядке и затяните регулировочным болтом (3). Чтобы большим пальцем проверить правильное натяжение ремня генератора снизу автомобиля, нажмите на ремень в центре между шкивами насоса гидроусилителя рулевого управления и коленчатым валом.

При усилии прижима 10 кгс прогиб ленты должен составлять 6-8 мм.

Если в вашем Renault Logan есть кондиционер, рисунок приводного ремня выглядит так, как показано на рисунке ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя рулевого управления
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик
• 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ослабить крепежный болт ролика натяжителя с помощью ключа размером 13 и повернуть кронштейн ролика по часовой стрелке, превышая натяжение пружины натяжителя, до тех пор, пока не появится отверстие в кронштейне ролика выровняйте с выемкой в ​​корпусе устройства. Затем фиксируем роликовый кронштейн, вставив в его отверстие и выемку в корпусе натяжителя шестигранник на 6 мм или стержень диаметром 6 мм (можно, например, отвертку). Как показано на фото ниже.

Затем снимите ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан, для этого отсоединяем клемму провода от «минусовой» клеммы гидроаккумулятора.

Отсоедините фиксатор провода возбуждения от разъема генератора, нажав на защелку отверткой. Затем с помощью гаечного ключа на 13 открутите гайку, крепящую положительную клемму B2 + к генератору, и снимите провод.

Посмотрим на фото.

• Головкой 13 открутите болт крепления кронштейна напорной магистрали насоса гидроусилителя рулевого управления к кронштейну двигателя.

Откручиваем болты крепления насоса ГУР к кронштейну двигателя и, не отсоединяя шланг и шланг от помпы, отводим в сторону. Затем гаечным ключом или 13-гранной головкой открутите два нижних болта крепления генератора к кронштейну двигателя и верхний болт крепления.

1. Все три болта генератора, на которых крепится агрегат, для наглядности показаны ниже на фото.

Теперь генератор Рено Логан снят, можно поставить новый или отремонтировать старый. Сама конструкция генератора довольно проста, и замена регулятора напряжения или выпрямителя обычно не вызывает затруднений. Эта инструкция будет полезна и владельцам Renault Sandero.

Официальный дилер Renault в Твери https://renault.nordavtotver.ru предлагает весь ассортимент французского производителя. Широкий выбор машин, необходимых на складе, позволит вам совершить покупку без долгих ожиданий. Профессиональная гарантия, послегарантийное обслуживание и квалифицированный ремонт.

Какого размера можно поставить дворники на Рено Логан?

Как правильно поменять мотор с трапецией дворников на Рено Логан, Сандеро, Лада Ларгус. Кайфовые знания о Рено .

Видео обзор замены моторчика и трапеции стеклоочистителя на Рено Логан (Renault Logan) и Лада Ларгус своими .

В этом видео покажем на что обратить внимание при установке дворников на автомобиле, в частности на автомобиле. Друзья если у вас перестал дуть воздух из печки или вобще не включается печка на Рено Логан, Лада Ларгус, Дачия Логан,

Друзья если у вас перестал дуть воздух из печки или вобще не включается печка на Рено Логан, Лада Ларгус, Дачия Логан, .

Как заменить мотор стеклоочистителя / электродвигатель стеклоочистителя / двигатель стеклоочистителя на RENAULT .

В этой серии Доработка Логан 1, будем менять поводки стеклоочистителя. Так же покажу, как я попал на контрафакт.

Ремонт и обслуживание моторедуктора и трапеции стеклоочистителя. Так же устранение одной из причин, по которой не .

В зависимости от изготовителя, размер может слегка отличаться, но закономерность одна, длина с водительской стороны должна быть всегда. Пошаговый процесс замены дворников Поднимаем рычаг стеклоочистителя и выставляем дворник в горизонтальное положение.

Как заменить дворники на Рено Логан видео

Нажимаем на рычаг фиксатора дворника. Достаточно приложить лишь небольшое усилие и лапка фиксатора сойдёт со своего места. Снятую щётку следует заменить на новую. Устанавливаем новую щётку до щелчка на фиксаторе

Обратите внимание, что при установке бескаркасных щёток, может потребоваться специальный переходник который в большинстве случаев идёт в комплекте. После этого вы увидите штифт, с которого нужно как снять дворники с рено логан гайку и снять шайбу

Отключаем обязательно блок мотора для стеклоочистителей.

На рычаге скручиваем гайку и соответственно шайбу. Чтобы легко снять рычаг, нужно его тянуть вверх, с помощью 2-ух отверток. Снимаем тягу с шарнира рычага. Грязевая резина на Дастер Далее нужно отметить место среза на вынутой тяге.

Дорабатываем и меняем дворники на Рено Логан своими руками

Чтобы нормально работали впоследствии щетки, следует срезать мм металла между креплением непосредственно тяги и ее изгибом, как говорилось выше. После разметки нужно отрезать все лишнее.

Затем нужно сварить куски тяги в одну и обработать шов, чтобы не было никаких неровностей. После этого тягу следует вернуть назад и собрать все то, что было как снять дворники с рено логан.

Подведем итоги Ремонт или же замена щеток очистки лобового стекла на Логане — это важный и нужный момент. Но если вам предстоит данная процедура, то описанная ниже процедура поможет в. Итак, первым делом стоит упомянуть о необходимом инструмент и принадлежностях: Вариант 2: Хорошо видно, как чистил прежний пассажирский дворник.

Расплата за отсутствие сопли Во-первых, друзья, поздравьте меня, я вышел в отпуск. Во-вторых, я как снять дворники с рено логан давно хотел заменить щетки стеклоочистителей далее — дворники на своем Логашике. Стандартные мм “Валио” за три года уже износились, хотя и чистили более-менее, но издавали ужасный скрип и дергались на поводке стеклоочистителя как, словно вместо резинок наждачная бумага. Затем отводим его к основанию, чтобы крюк вышел из рычага. Снятую щётку следует заменить на новую.

Снимаем щётку. Аналогичный процесс проводим на другом рычаге.

Как поменять дворники на Рено Логан видео

Устанавливаем щётки в порядке обратном снятию. Устанавливаем новую щётку до щелчка на фиксаторе

Обратите внимание, что при установке бескаркасных щёток, может потребоваться специальный переходник который в большинстве случаев идёт в комплекте

Проводим модернизацию тяги трапеции Процесс изменения тяги на трапеции достаточно сложный процесс, который отнимет у вас и силы и время. Для того, чтобы провести подобные манипуляции вам понадобится ручной инструмент, сварочный аппарат, прямые руки и точное следование нашей инструкции. Открываем капот и убираем пластиковый пистон у защитной решётки.

Как устроена система

Рено Сандеро всех модификаций имеет комбинированную тормозную систему. На передней оси установлены дисковые тормоза, а на задних колесах – барабанного типа. Система является двухконтурной, где первый – рабочий контур, второй – стояночный.

Тормозная система хэтчбэка Рено Сандеро включает в себя следующие составные части: рабочие поверхности (барабаны, диски, колодки), усилитель тормозов вакуумного типа, тормозной цилиндр, патрубки с бочком, педальная система, индикатор за уровнем тормозной жидкости, блок ABS. Итак, в статье постараемся разобраться, как именно снимать и устанавливать передние, и конечно же, задние колодки.

Замена тормозной жидкости в Сандеро

Замена жидкости для тормозной системы производится в периоды предусмотренные производителем (раз в три года) или при выполнении автомобилем километража в 30 тыс. км. Для откачивания тормозной жидкости следует использовать специальную грушу крупных размеров. В этом случае без помощи второго человека не обойтись.

Работы по откачке жидкости следует выполнять при выключенном моторе. Первично, с помощью груши, извлекается старая жидкость из специальной емкости в подкапотном пространстве, после чего происходит долив новой. Технология откачки жидкости предусматривает поконтурное ее выполнение. Видео показывает все детали подобных операций. Поначалу работы выполняются с левым колесом спереди, затем с задним правым, после с правой стороны на передней оси и потом на левом заднем. Сопла для прокачки расположены с внутренней части колесных ступиц. С них снимаются защитные пробки и немного попускаются при помощи ключа на 8.

Используя небольшую трубочку по длине, диаметр которой идентичен диаметру выпускного отверстия, производиться ее фиксация на штуцере, а второй конец помещается в бутыль с новой жидкостью. Второй человек резко делает 5-6 прокачек и оставляет педаль в нажатом положении. Штуцер выкручивается вполоборота до момента пока потечет жидкость с воздухом, после чего педаль тормоза провалиться и упрется полностью в пол, как показано на видео.

Далее выполняется затягивание штуцера, а другой конец трубочки должен оставаться в емкости. Данную операцию следует выполнить не один раз в указанной очередности. Если пузырьки воздуха прекратили появляться при прокачке системы, то это говорит о завершении процедуры. При этом следует регулярно доливать жидкость в бачок Renault Sandero, чтобы исключить возможность появления воздушных масс в системе автомашины. Как видите, замена жидкости необходимая процедура, но тем немее замена не сложная, и ее можно вполне осуществить с напарником.

Исходя из полученного материала, вы теперь понимаете, что не составит труда сменить жидкость в тормозной системе, а также поменять колодки, в том числе и передние.

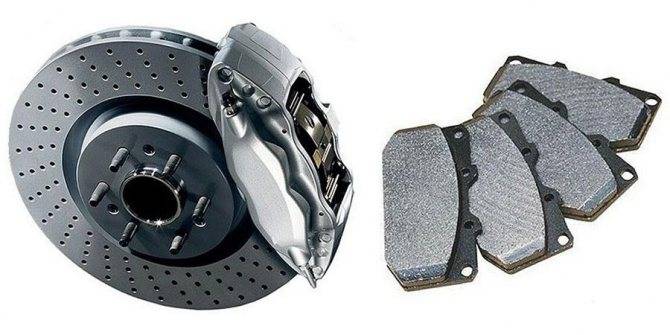

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно заменить тормозные колодки, необходимо предварительно выполнить ряд вспомогательных и подготовительных действий. И первое — покупать сами детали. Есть несколько способов решить эту проблему. Первый — обратиться к сотрудникам сервисного центра Renault. Специалисты сервисного центра проведут работы от А до Я: найдут подходящую новую деталь, проведут диагностику и заменят.

У описанного выше метода есть только один недостаток — дороговизна мероприятия. Если для вас важна финансовая сторона вопроса или официального представительства Renault просто нет в вашем городе, обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки по VIN-номеру вашего автомобиля.

Как определить необходимость замены колодок

При износе передних колодок вы будите слышать резкий скрип при нажатии на педаль тормоза. Это говорит о том, что колодки достигли предельно допустимой толщины рабочей поверхности, или начал стираться уже металл. Если не произвести замену изношенных колодок во время, они могу царапать тормозной диск, который в последствии так же потребуется заменить.

Проверить износ колодок можно с помощью штангенциркуля или визуально на глаз. Откручиваем колесо и осматриваем колодки. Предельно допустимая толщина колодки должна составлять не менее 6мм . Если меньше, такие колодки нужно менять.

Проблемы при выполнении работ своими руками

В ходе замены колодок на Рено Логан есть риск возникновения проблем, которые нужно исправить для правильной работы тормозов.

• Если колодки не получится снять без усилий, достаточно обработать место их посадки средством WD-40 и спустя несколько минут приступить к работе.
• Когда при закрытии суппорта элемент поршня, выступающий из рабочего цилиндра, создаёт препятствие, необходимо раздвижными пассатижами до конца утопить поршень.
• Чтобы во время установки колодок из бачка гидропривода не вытекала тормозная жидкость, нужно откачать её в отдельную ёмкость и по завершении работы залить обратно.
• В случае если во время установки был повреждён защитный чехол направляющих пальцев суппорта, следует убрать его и заменить новым, предварительно сняв скобу с направляющей тормозных колодок.
• При возникновении щелей между колодками и тормозными дисками требуется отжать педаль тормоза, чтобы комплектующие встали на нужную позицию.

При условии правильной замены колодок система торможения будет работать надлежащим образом, а также повысится безопасность управления автомобилем. Потратив небольшое количество времени на самостоятельную установку колодок, вы сможете продлить срок службы тормозного механизма и предотвратите опасные ситуации на дороге.

Принципиальные отличия

Фиксированная конструкция появилась довольно давно. Данные суппорты на многих автомобилях используются и сегодня. Такой узел имеет металлический корпус и два поршня, которые располагаются параллельно, между ними находится тормозной диск и колодки. Корпус суппорта постоянно находится в неподвижном состоянии, так как имеет жесткое крепление. Когда водитель нажимает на педаль тормоза, то цилиндры прижимают колодки к диску. После этого они отходят от диска и фиксируются на определенном расстоянии с помощью пружины. Для обеспечения равномерного и одновременного прижатия колодок к диску на цилиндры подается тормозная жидкость.

Ключевое отличие суппорта с плавающей головкой заключается в том, что одна из колодок находится в фиксированном положении, то есть она неподвижна. Суппорт устанавливается на внутреннюю часть колеса. В данной конструкции предусмотрен один поршень. При нажатии на педаль тормоза он прижимает колодку к диску, а одновременно с этим вторая колодка перемещается по направляющим, которые обеспечивают прижим. Такая система более проста в обслуживании и считается бюджетной.

Почему суппорт может выйти из строя

Перечень причин, из-за которых данный узел уже не может выполнять возложенную на него задачу, достаточно велик. Однако главнейшим врагом для суппортов является коррозия, которая возникает вследствие проникновения воды и грязи – именно они приводят в негодность рабочие цилиндры и поршни. Впрочем, даже при исправных пыльниках в механизме накапливается конденсат. Ведь во время сильного торможения диски способны нагреваться до 500-600 °С, чтобы потом охладиться. И количество циклов нагрев/охлаждение исчисляется тысячами. В итоге из-за влаги края поршней и цилиндров начинают активно корродировать, а это приводит к необходимости прикладывать большее усилие на педаль тормоза.

Кроме того, ремонт суппорта своими руками может потребоваться по следующим причинам:

низкое качество тормозной жидкости, в составе которой слишком много воды, провоцирующей коррозию металла;

окисление пыльников вследствие применения для смазки направляющих неподходящего для данных целей материала;

нарушение герметичности пыльников.

Проблема тугого хода тормозного поршня рабочего цилиндра со временем только прогрессирует, и система замедления автомобиля начинает либо вовсе отказывать, либо срабатывать через раз. Иногда для решения этой проблемы достаточно ввести в цилиндр устранитель ржавчины и «правильную» смазку или просто смазать направляющие болты суппорта. Однако обойтись малой кровью удается не всегда.

Когда необходима замена тормозных колодок на Рено Логан

Срок эксплуатации колодок на Рено Логан неограничен, поэтому замена требуется только при возникновении неисправности или максимально возможном износе фрикционных накладок. Для надлежащего функционирования тормозной системы толщина колодки с учётом основания должна превышать 6 мм. Также замена требуется при установке нового диска тормозного механизма, отслаивания фрикционных накладок от поверхности колодок, замасливании накладок либо возникновении на них дефектов.

Управление автомобилем со стёртыми или неисправными колодками ухудшает эффективность системы торможения и может стать причиной аварии. Необходимость замены показывают такие симптомы, как стук, дребезжание, скрип при остановке автомобиля и увеличение тормозного пути. На практике колодки на Рено Логан стираются через 50–60 тыс. км пробега и начинают греметь.

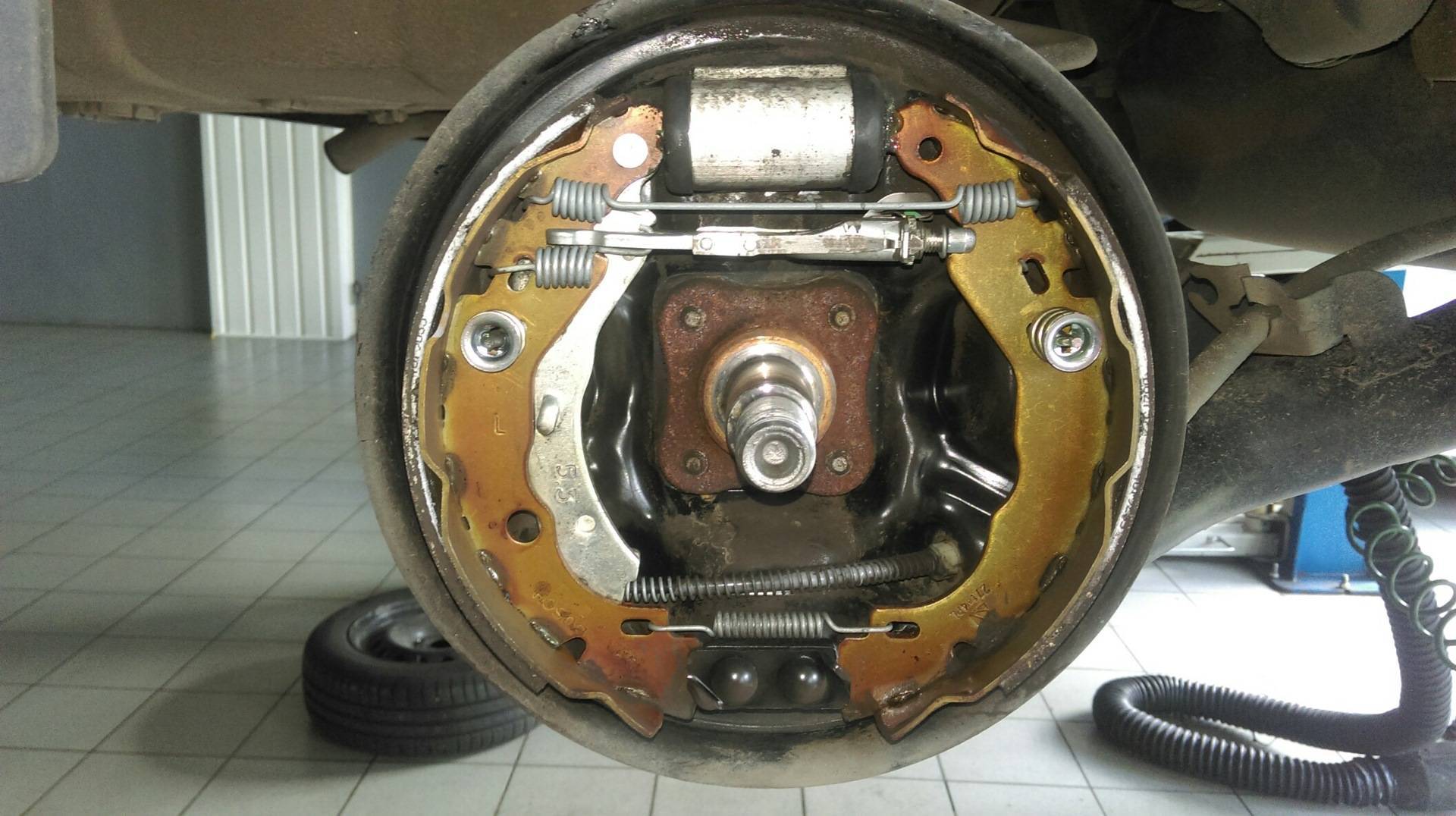

Тормозной механизм заднего колеса со снятым барабаном: 1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колёсный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка

Устройство, принцип действия и основные причины замены тормозного суппорта в Калине

В Калине передний тормозной механизм реализован на основе плавающего переднего суппорта. Это означает, что цилиндр и поршень в каждом из них имеются в одном экземпляре. Последний при нажатии на педаль тормоза прижимает колодку к диску с внутренней стороны, а воздействие с внешней достигается благодаря смещению суппорта относительно диска по направляющим. При отпускании педали поршень возвращается в первоначальное положение, а колодки отходят от дисков.

Основной неисправностью, которая может повлечь за собой замену тормозного суппорта, является закисание поршня в цилиндре. При этом он либо не воздействует на колодку при нажатии на педаль тормоза, либо не возвращается назад, постоянно прижимая колодку к диску. Иногда неправильная работа суппорта связанна с закисанием или сильным загрязнением направляющих. В этом случае сам суппорт менять нет необходимости, однако симптомы могут быть схожими.
