Снятие поворотного кулака Рено Логан, Сандеро (Renault Sandero, Logan)

Срок службы и осмотр шаровой

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров. Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу. Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников. Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения

Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа

Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Замена подшипника ступицы переднего колеса Рено Логан

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.
Работа показана на подшипнике ступицы автомобиля, оборудованного АБС. На автомобиле без АБС операции по замене подшипника практически аналогичны. Отличие заключается в отсутствии установочного
кольца для датчика скорости вращения колеса, которое на автомобилях с АБС размещается в гнезде поворотного кулака под подшипник.
Операции по замене подшипников правого и левого колеса аналогичны.
Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса упоры.

Гайка подшипника ступицы колеса затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, — для этого потребуется помощник.
Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего колеса (см. «Снятие датчика скорости вращения переднего колеса»).
Снимаем диск и щит тормозного механизма (см. «Замена диска тормозного механизма переднего колеса»). Отсоединяем наконечник рулевой тяги от поворотного кулака (см. «Замена наконечника
рулевой тяги»).
Выводим палец шаровой опоры из отверстия поворотного кулака (см. «Снятие рычага»). Отсоединяем амортизаторную стойку от поворотного кулака (см. «Снятие амортизаторной стойки и ее
разборка»)…

…и снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса.

Во время демонтажа левого поворотного кулака не прикладывайте усилие к приводу колеса, направленное вдоль его оси наружу автомобиля, так как при этом может произойти
выход роликов трехшиповика внутреннего шарнира привода из пазов полуосевой шестерни коробки передач.
Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или головку подходящего размера…

…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице.

Отверткой поддеваем защитную шайбу, закрывающую сальник подшипника…

…и снимаем шайбу.
Зажимаем фланец ступицы в тисках. Вставляем зубило между торцами внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.

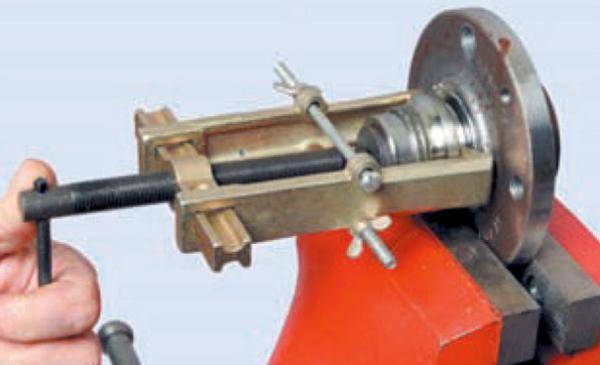

Затем вставляем захваты съемника в образовавшийся зазор…

…и окончательно спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака.
Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу наружного кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.
Перед запрессовкой подшипника…

…вкладываем в отверстие поворотного кулака установочное кольцо датчика скорости вращения колеса (лапками, центрирующими кольцо, — внутрь кулака).

Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика скорости на кольце 1 расположился в пазе кулака 2 (для наглядности показано на собранном ступичном узле).
Установив винт чашечного съемника с опорной шайбой…

…вставляем в отверстие кулака новый подшипник

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения
колеса.

Элементы ступичного узла:
1 — поворотный кулак;
2 — установочное кольцо датчика скорости вращения колеса (на автомобиле без АБС оно отсутствует);
3 — подшипник ступицы;
4 — стопорное кольцо;
5 — ступица колеса

Запрессовываем подшипник, прикладывая усилие через чашку съемника 1 к торцу наружного кольца подшипника 2, при этом шайба съемника 3 должна опираться на поворотный кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо. Затем запрессовываем ступицу в подшипник.

При запрессовке ступицы чашка съемника должна опираться на торец внутреннего кольца подшипника.
Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан, который может потребоваться замена в случае выхода из строя данного агрегата, представляет собой простую операцию. А вот демонтаж генератора Рено Логан придется производить в очень стесненных условиях.

В этом случае нам сначала нужно снять ремень генератора Logan, и для этого нам нужно определить, какая из двух схем приводного ремня используется на вашем автомобиле.

В простейшем варианте Рено Логан без кондиционера используется следующая схема ремня привода генератора, смотрите фото ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт кронштейна ролика натяжителя
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя рулевого управления
• 7 — ремень

Чтобы снять ремень генератора Logan в этой конфигурации, просто ослабьте болты крепления кронштейна ролика натяжителя (4) и открутите регулировочный болт (4). Таким образом, натяжной ролик перестанет давить на ремень, ослабнет и вы легко сможете снять его руками.

Установите ремень в обратном порядке и затяните регулировочным болтом (3). Чтобы большим пальцем проверить правильное натяжение ремня генератора снизу автомобиля, нажмите на ремень в центре между шкивами насоса гидроусилителя рулевого управления и коленчатым валом.

При усилии прижима 10 кгс прогиб ленты должен составлять 6-8 мм.

Если в вашем Renault Logan есть кондиционер, рисунок приводного ремня выглядит так, как показано на рисунке ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя рулевого управления
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик
• 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ослабить крепежный болт ролика натяжителя с помощью ключа размером 13 и повернуть кронштейн ролика по часовой стрелке, превышая натяжение пружины натяжителя, до тех пор, пока не появится отверстие в кронштейне ролика выровняйте с выемкой в ​​корпусе устройства. Затем фиксируем роликовый кронштейн, вставив в его отверстие и выемку в корпусе натяжителя шестигранник на 6 мм или стержень диаметром 6 мм (можно, например, отвертку). Как показано на фото ниже.

Затем снимите ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан, для этого отсоединяем клемму провода от «минусовой» клеммы гидроаккумулятора.

Отсоедините фиксатор провода возбуждения от разъема генератора, нажав на защелку отверткой. Затем с помощью гаечного ключа на 13 открутите гайку, крепящую положительную клемму B2 + к генератору, и снимите провод.

Посмотрим на фото.

• Головкой 13 открутите болт крепления кронштейна напорной магистрали насоса гидроусилителя рулевого управления к кронштейну двигателя.

Откручиваем болты крепления насоса ГУР к кронштейну двигателя и, не отсоединяя шланг и шланг от помпы, отводим в сторону. Затем гаечным ключом или 13-гранной головкой открутите два нижних болта крепления генератора к кронштейну двигателя и верхний болт крепления.

1. Все три болта генератора, на которых крепится агрегат, для наглядности показаны ниже на фото.

Теперь генератор Рено Логан снят, можно поставить новый или отремонтировать старый. Сама конструкция генератора довольно проста, и замена регулятора напряжения или выпрямителя обычно не вызывает затруднений. Эта инструкция будет полезна и владельцам Renault Sandero.

Официальный дилер Renault в Твери https://renault.nordavtotver.ru предлагает весь ассортимент французского производителя. Широкий выбор машин, необходимых на складе, позволит вам совершить покупку без долгих ожиданий. Профессиональная гарантия, послегарантийное обслуживание и квалифицированный ремонт.

Как проявляется износ подшипника, диагностика

Основные признаки износа или разрушения шарикоподшипника на Рено Дастер:

1. Появление равномерного постороннего шума, который усиливается в повороте из-за повышенной боковой нагрузки.
2. Нагрев носка приводного вала с гайкой или колесного диска из-за увеличенной силы трения (перед проверкой не следует резко тормозить, поскольку узел нагревается теплом от дисковых механизмов). Из-за неравномерных характеристик наблюдается самопроизвольный уход автомобиля от прямолинейной траектории.
3. Сухие щелчки при вращении колес, указывающие на разрушение кольца и сепаратора шарикоподшипника. При дальнейшей эксплуатации появляется вибрация, передающаяся на кузов и органы управления.
4. Увеличенное осевое биение, которое фиксируется при проверке узла подвески на подъемнике.

Для проверки состояния шариковых подшипников колес в передней подвеске на Renault Duster необходимо:

1. Поднять машину гидравлическим домкратом или на подъемнике. Селектор коробки передач ставится в нейтральное положение (вне зависимости от типа трансмиссии).
2. Резко прокрутить колесо рукой. Рывки при вращении, стуки или равномерный гул из центра диска указывают на повреждение подшипника.
3. Взяться руками за кромки покрышки и покачать колесо из стороны в сторону. Изношенная опора имеет повышенный люфт, который чувствуется при приложении усилия. При сильном износе будут слышны постукивания шариков о кольца из-за увеличенных зазоров.

Основным признаком поломки является гул, интенсивность постороннего шума зависит от скорости движения. Для проверки необходимо выехать на ровный участок дороги и несколько раз изменить траекторию перемещения. В момент совершения поворота шум будет пропадать, поскольку снижается нагрузка на изношенный узел. Например, если гул исчезает при совершении поворота налево, то необходим ремонт задней левой ступицы.

Приспособления, материалы и инструменты

Чтобы заменить шаровую опору на Рено Логан, не потребуется специального оборудования, все необходимое для выполнения этой работы найдется в обычном гараже:

• набор ключей, потребуются номера 16 и 18, головка на 34 или 36;
• трубка диаметром немногим более, чем посадочное отверстие опоры, из которой делается оправка;
• стальной клин небольшого размера;
• молотки – обычный и утяжеленный;
• жидкая смазка.

Чтобы снять колесо и проводить соответствующие манипуляции, понадобится подставка и домкрат, если есть возможность, машину лучше установить на подъемник, но это не обязательное условие, поскольку в обычном гараже такого оборудования не бывает.

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

1. Корпус поворотного кулака;
2. Держатель датчика AВS;
3. Заменяемая деталь (шарикоподшипник);
4. Стопорное колечко;
5. Передняя ступица.

Подготавливаем инструмент по списку:

1. Набор слесарных ключей и накидных головок;
2. Отвертка, молоток;
3. Круглогубцы, тиски;
4. Съемник (по возможности);
5. Динамометрический ключ (желательно).

Замена подшипника – последовательность операций:

1. 1. Воротком или ключом ослабляем болт крепления колес.

1. 1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. 1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. 1. Освобождаем от крепления шаровую опору.

1. 1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. 1. Снимаем шаровую и рулевую тягу с кулака.

1. 1. Затем демонтируем весь поворотный механизм.

1. 1. Снимаем тормозной диск, далее работа будет с самой ступицей.
   2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

1. 1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

1. 1. Демонтируем защитную шайбу от п/ш.

1. 1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

1. 1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. 1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. 1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. 1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
   2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. 1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

1. 1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. 1. Следующее действие – необходимо в корпус кулака установить стопорное кольцо.
   2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

1. Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
2. После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
3. Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
4. Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Выбор: оригинальная или неоригинальная деталь

Прежде всего, при выборе нужно обратить внимание, что подшипники могут не подойти определенному Sandero, ведь одни рассчитаны на авто с АБС, а другие без. Выбор заднего ступичного подшипника может быть проведен без учета АБС

Оригинальные:

• Передний без АБС (6001547696).
• Передний с АБС (6001547686).
• Оригинал 7701205812.

В качестве аналога могут быть рассмотрены запчасти от фирмы SNR. Это французский производитель, который получил хорошую популярность у владельцев Sandero. Неоригинальные:

• Передний без АБС SNR (R155.62).
• Передний с АБС SNR (R155.16).
• Задний SNR (R155.63).

Также на это авто могут подойти запчасти от такого производителя, как SKF:

• SKF VKBA 3525.
• SKF VKBA 3596.
• SKF VKBA 3637.

Это далеко не все производители, которые выпускают з/ч для Рено. Для Сандеро можно рассматривать еще множество производителей. Приведенные модели являются хорошей заменой износившейся запчасти.

При выборе придется руководствоваться ценой. Оригинальные детали будут стоить больше, чем аналог. Тем не менее, это не означает, что аналог будет выполнять свою функцию хуже и быстрее выйдет из строя. Также могут возникнуть случаи, когда оригинал является дефицитом.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Детальная инструкция по замене передних стоек

Замена передних стоек «Логан» – непростая задача. Выполнить ее самостоятельно можно только с пониманием того, что именно делать. Мы подготовили для вас подробную инструкцию, следуя которой вы сможете провести замену передних стоек в собственном гараже:

Установите автомобиль на ровную поверхность и откройте капот. Используя головку или болтовой ключ на 21, открутите гайку на подшипнике.
После этого можно снять верхнюю часть подшипника.
Подымите автомобиль на домкрате или подъемнике. После чего можно открутить болты на колесах.
Стойки крепятся к поворотному кулаку при помощи болтов. Их также необходимо снять.
Следующий этап – работа с суппортом. Его нужно вывернуть в верхнее крепление, а нижнее – ослабить. Получится ситуация, в которой удастся легко достать болт суппорта.
Снимите узел амортизации, состоящий из пружины, опорного подшипника и самого амортизатора.
Далее следует выполнить разборку элемента для последующей установки новой детали. Кроме замены передних стоек, используется этот вариант и при замене опорного подшипника. Алгоритм действий будет следующий: Надежно зафиксируйте амортизатор, например, в тесках. Накройте пружину стяжкой таким образом, чтобы соблюдалось ее свободное перемещение между верхней и нижней опорой.
Снимите гайку, которая держит опорный подшипник.
Подшипник вставлен в резиновую прокладку. Необходимо выполнить демонтаж обоих элементов

Обратите внимание, как ведет себя деталь при демонтаже. В случае, если слышится шум, хруст или скрипы, конечно же, деталь нужно заменить.
Чтобы освободить амортизационную чашу от пружины, снимите опорную чашку.
Установите на место сломанной детали новую и соберите амортизационный узел заново.

Подобный вариант предполагает использование стяжек. При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:

• Откройте капот и отвинтите гайку опорной чашки.
• Демонтируйте колесо. Используйте домкрат таким образом, чтобы приподнять амортизационный шток. Следует добиться ситуации, чтобы шток поднялся вместе с гайкой, которая закреплена на опорном подшипнике.
• Снимите крепеж, все болты, которые крепятся на кожухе. Снимите автомобиль с домкрата. Затем необходимо выбить болты. Конструкция содержит верхний и нижний болт. Верхний должен выйти относительно свободно, а нижний – обеспечить сжатие пружины. В следствии этого автомобиль заметно подпрыгнет. Не беспокойтесь, ведь сильно пружина не выстрелит, поскольку она находится в достаточно свободной фиксации.
• Дерните вниз амортизатор, чтобы полностью его демонтировать. Предварительно снятая гайка с шаровой опоры больше не удерживает его, поэтому он легко поддастся.

Как видим, процесс снятия амортизатора без стяжки – не такой сложный, как может показаться на первый взгляд. Куда сложнее установить переднюю стойку на место. Мы полагаем, что если вам хватит ловкости и сноровки, чтобы выполнить демонтаж, то и в сборке не возникнет нюансов. Следуйте описанным выше советам, и вы точно будете знать, как поменять передние стойки на «Рено-Логан».

Замена ступичного подшипника Дастер 4х4

Для замены колесного шарикоподшипника Renault Duster 4×4 надо запастись инструментом из приведённого ниже списка:

• вороток, оснащённый трещоткой;
• ключи рожковые и головки на 16, 17, 18 и 30 мм;
• ключ Г-образный Torx T40 или подходящий шестигранник;
• съёмник чашечного типа;
• цилиндрическая оправка для выпрессовки;
• шлицевая и крестовая отвертки;
• пассатижи;
• средний по размеру молоток;
• острое зубило;
• подъёмник или домкрат.

Для того чтобы демонтировать задний подшипник ступицы Рено Дастер надо к нему подобраться. Действуйте так:

1. Ослабьте болты, которыми крепится колесо и гайку на ступице.
2. Поддомкратьте заднюю часть кроссовера с нужной стороны и установите подпорки.
3. Снимите колесо.
4. Найдите и выньте датчик скорости.

Извлечение старого подшипника ступицы Duster

В кулак Дастер 4х4 впрессована ступица, внутри которой и находится подшипник. Нам необходимо разъединить эти детали:

• Снятый кулак положите на тиски (сверху на губки).
• Ступица выпрессовывается ударами молотка через оправку подходящего размера. Она выйдет вместе с внутренней обоймой ступичного подшипника. Внешняя обойма останется в кулачке.
• На снятом узле (с внутренней стороны) есть стопорное колечко, которое необходимо снять.
• Внешняя часть подшипника задней ступицы выбивается молотком посредством цилиндрической оправки. При этом старайтесь не повредить посадочное место внутри кулака.
• Используя острое зубило и молоток, стащите внутреннюю часть обоймы, которая осталась на ступице.

Способы запрессовки заднего ступичного подшипника Дастер

Запрессовать в кулак новый подшипник задней ступицы можно тремя способами, в зависимости от того какой инструмент вам доступен: молотком с использованием оправки, съёмником и упорными дисками или прессом через ту же оправку.

Далеко не у всех владельцев Рено Дастер 4х4 в гараже есть пресс или съёмники. В этом случае можно воспользоваться молотком и цилиндрической оправкой подходящего диаметра. Последняя должна быть примерно такого же размера, как внешняя обойма подшипника.

Этот способ не отличается точностью и надёжностью:

1. Расположите кулак, снятый с Renault Duster, на ровной жёсткой поверхности. Протрите посадочное место внутри кулака от грязи и смажьте. Для облегчения процесса, его можно нагреть горелкой.
2. Установите подшипник поверх отверстия и сильным нажатием загоните его на 1-2 мм вглубь. Следите, чтобы положение деталей было соосным без перекосов.
3. Уперев оправку в наружную обойму, точными ударами равномерно запрессуйте ступичный подшипник.

Оптимальным решением будет покупка съёмника. Он удобен, долговечен и стоит не дорого. С ним замена ступичного элемента Дастер происходит так:

1. Проделайте первые два пункта, описанных в предыдущем методе. Но греть кулак горелкой не надо.
2. Резьбовую часть съёмника пропустите сквозь отверстия в кулаке и подшипнике.
3. С обратной стороны накрутите на резьбу чашку, она должна упереться в деталь (диаметр чашки должен быть такой же, как у оправки).
4. Закручивайте гайку на съёмнике, тем самым вдавливая подшипник в отверстие. Следите, чтобы не было перекосов.

Третий способ самый эффективный, но для него нужен пресс:

Окончание замены

Теперь надо впрессовать ступицу в кулак на положенное ей место. На полноприводном Рено Дастер это делается тем же образом, что и на любом другом автомобиле:

Спецификация запчастей

Прежде всего необходимо правильно подобрать подшипник. Для этого нужно знать артикул ступичного подшипника Рено Логан. Для автомобилей с системой АБС и без неё потребуются разные подшипники.

В первом случае на месте резинового сальника подшипника расположена специальная магнитная полоса, которой нет на подшипнике для автомобиля без АБС. Если такой подшипник поставить на машину с антиблокировочной системой, АБС не будет работать, о чем просигнализирует соответствующий индикатор на панели.

Приобретать лучше оригинальные запчасти бренда SNR, которые идут в комплекте с новой затяжной гайкой и стопорным кольцом. Но существуют и другие варианты, доверия заслуживают производители FAG, FEBI, SKF.

Для обычного варианта артикул подшипника – 771205779, а его номер – R155. 75, для Логана с АБС – 6001547686, с номером R155. 16.

Перед покупкой можно проверить размеры подшипника передней ступицы. Внутренний диаметр – 37 мм, внешний диаметр – 72 мм, ширина – 37 мм.

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку

Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.
