Снятие и разборка топливного модуля двигателя Рено Логан 2005
Снимаем и разбираем топливный модуль при замене топливного насоса,
регулятора давления или датчика указателя уровня топлива.
В салоне автомобиля поднимаем подушку заднего сиденья.
Сбрасываем давление в системе питания (см.«Замена
топливного фильтра»).
Отсоединяем клемму провода от «минусового» вывода аккумуляторной
батареи.
Поддев отверткой…
…поднимаем крышку лючка топливного бака.
Отжав фиксатор, отсоединяем колодку жгута проводов от разъема крышки
топливного модуля…
…сжимая фиксаторы, поочередно отсоединяем от штуцеров крышки топливного
модуля наконечники трубок подачи (с зеленым фиксатором) и слива топлива
(с красным фиксатором).
Топливный модуль фиксируется в баке прижимным кольцом, навернутым на
горловину бака. Если отвернуть кольцо вручную не удастся, можно
изготовить из металлического прутка простое приспособление в виде скобы
(см. рис.).
Приспособление для отворачивания прижимного кольца
Вставляем скобу между зубьями прижимного кольца…
…и, поворачивая скобу против часовой стрелки, отворачиваем кольцо.
Вынимаем прижимное кольцо топливного модуля.
Вынимаем топливный модуль из бака, выводя поплавок датчика указателя
уровня топлива из отверстия в топливном баке.
Сливаем остатки топлива из топливного модуля в заранее подготовленную
емкость.
Вынимаем уплотнительное кольцо.
Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.

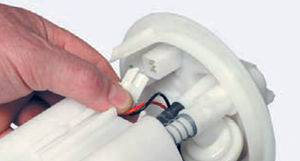

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема
на внутренней стороне крышки топливного модуля.
Выводим провода датчика из держателя на корпусе топливного модуля.
Вставляем узкую стальную пластину (например, конец пинцета) в отверстие
в направляющей датчика и отжимаем фиксатор датчика, одновременно сдвигая
датчик по направляющим к крышке модуля.
Снимаем датчик указателя уровня топлива.
Отсоединяем колодку проводов топливного насоса от разъема на внутренней
стороне крышки топливного модуля.
Сжав две защелки…
…вынимаем крышку топливного модуля с держателем насоса из корпуса
модуля.
В корпусе топливного модуля установлен клапан, препятствующий вытеканию
топлива из корпуса.
Снимаем с трубки регулятора давления топлива уплотнительное кольцо…
…и опорную шайбу пружины.
Снимаем пружину с трубки регулятора давления топлива.
Отжав фиксатор отверткой…
…выводим трубку регулятора давления топлива из гнезда в крышке модуля.
Нажимаем отверткой на усик наконечника «массового» провода…
…и отсоединяем провод от регулятора давления топлива.
Отжав фиксатор отверткой…
…снимаем крышку топливного модуля с держателя насоса.
Поддев отверткой…
…снимаем сетчатый фильтр со штуцера топливного насоса.
Отжимаем два фиксатора…
…и вынимаем топливный насос из держателя.
Отсоединяем наконечники проводов от топливного насоса (черный — «–»,
красный — «+»).
Нагрев пластиковую гофрированную трубку на патрубке насоса над емкостью
с кипящей водой…
…снимаем ее с патрубка насоса.
Сборку и установку топливного модуля проводим в обратной
последовательности.
При установке топливного модуля в бак стрелка на крышке модуля должна
располагаться напротив метки на баке, выполненной зеленой краской.
Топливные трубки надеваем на штуцеры модуля до щелчков пружинных
фиксаторов. Наконечник трубки подачи топлива с зеленым фиксатором
надевается на центральный штуцер. Подсоединив клемму провода к
«минусовому» выводу аккумуляторной батареи, включаем зажигание и
проверяем герметичность соединений модуля топливного насоса.
..
