Штатная сигнализация на Рено Дастер

Подключение сигнализации на Рено Дастер

То, как производится подключение сигнализации на Рено Дастер, зависит от поколения автомобиля: на Duster I (2010-2015 гг) монтаж производится в основном по аналоговым цепям, в то время как для Duster II доступно большое количество CAN-подключений. В частности, для второго поколения будет доступен кодовый иммобилайзер, отображение уровня топлива и автозапуск со штатного ключа.

При установке на Renault Duster сигнализация может быть дополнена другими средствами противоугонной защиты: например, электромеханическим замком капота или блокировкой коробки передач. Также не лишним будет установить видеорегистратор или сделать выбор в пользу видеосигнализации: последняя не только защищает автомобиль от угона, но и ведет запись всего происходящего 24/7: если кто-то оставит на припаркованном автомобиле царапину или вмятину, вы сможете установить виновника.

Грамотным решением будет установка защиты на ЭБУ, т.к. замена электронного блока управления — один из наиболее простых и распространенных способов беспроблемно угнать автомобиль.

Электроника и механика

Установка противоугонных систем Рено начинается с механических, или электромеханических компонентов, которыми являются замки для КПП и капота. Среди оборудования известных мировых брендов Mul-t-Lock и Abloy, для любой из моделей Renault можно подобрать адаптированные механизмы, установив которые вы обеспечите высокий уровень безопасности и надежности. Эти элементы исключают возможность силового вскрытия и при несанкционированном запуске движка блокируют его работу.

Сигнализация на Рено может быть как собственного производства, среди моделей сигнализаторов которого можно подобрать наиболее оптимальный вариант в соответствии с предпочтениями владельца, так и быть представлена иммобилайзерами, трекерами и секретками.

Автомобильная сигнализация может иметь один из трех типов функционалов:

• С отсутствием обратной связи;
• С наличием двусторонней связи;
• С встроенным автозапуском мотора.

Стоит учитывать, что сигнализация с автозапуском на Рено предполагает установку дополнительного оборудования, так как не совместима со штатной противоугонной системой.

Дополнительные устройства можно подключить при желании в отдаленном месте в моторном отсеке, чтобы исключить их обнаружение злоумышленниками. При этом запуск двигателя может осуществляться в дистанционном режиме и имеется возможность контролировать состояние мотора, управлять его включением и выключением, программировать кондиционер и т.д.

Всего в зависимости от типа устанавливаемой системы возможно подключение около 40 дополнительных функций.

Как отключить автомобильные сигнализации

Еще один вариант заключается в том, чтобы найти реле или предохранитель, от которых идет питание и управление сигнализацией. Что касается предохранителя, то здесь история аналогичная. Старая «сигналка» может отключиться, однако современная вряд ли. Что же до реле, то его поиск — дело зачастую непростое. Необходимо идти методом «от противного», чтобы найти его местоположение. Ситуацию осложняет тот факт. что зачастую в современных сигнализациях реле являются бесконтактными, и могут стоять в неожиданных местах. Но если вам посчастливиться найти, то отключить от цепи не составит труда. Так вы обесточите сигнализацию. Однако описанные методы подходят больше не для аварийного отключения, а для сервисного обслуживания сигнализаций. Хотя лучше доверить этот процесс профессионалам.

Подключение сигнализации на Рено Дастер

То, как производится подключение сигнализации на Рено Дастер, зависит от поколения автомобиля: на Duster I (2010-2015 гг) монтаж производится в основном по аналоговым цепям, в то время как для Duster II доступно большое количество CAN-подключений. В частности, для второго поколения будет доступен кодовый иммобилайзер, отображение уровня топлива и автозапуск со штатного ключа.

При установке на Renault Duster сигнализация может быть дополнена другими средствами противоугонной защиты: например, электромеханическим замком капота или блокировкой коробки передач. Также не лишним будет установить видеорегистратор или сделать выбор в пользу видеосигнализации: последняя не только защищает автомобиль от угона, но и ведет запись всего происходящего 24/7: если кто-то оставит на припаркованном автомобиле царапину или вмятину, вы сможете установить виновника.

Грамотным решением будет установка защиты на ЭБУ, т.к. замена электронного блока управления — один из наиболее простых и распространенных способов беспроблемно угнать автомобиль.

Работаем самостоятельно

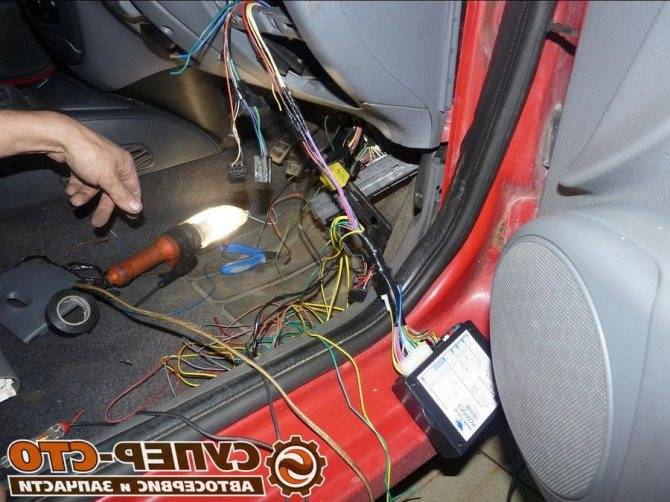

Несмотря на то, что сам процесс установки сигнализации на Renault Duster не так прост, как это может показаться на первый взгляд, такая процедура все-таки может проводиться без помощи автосервисов.

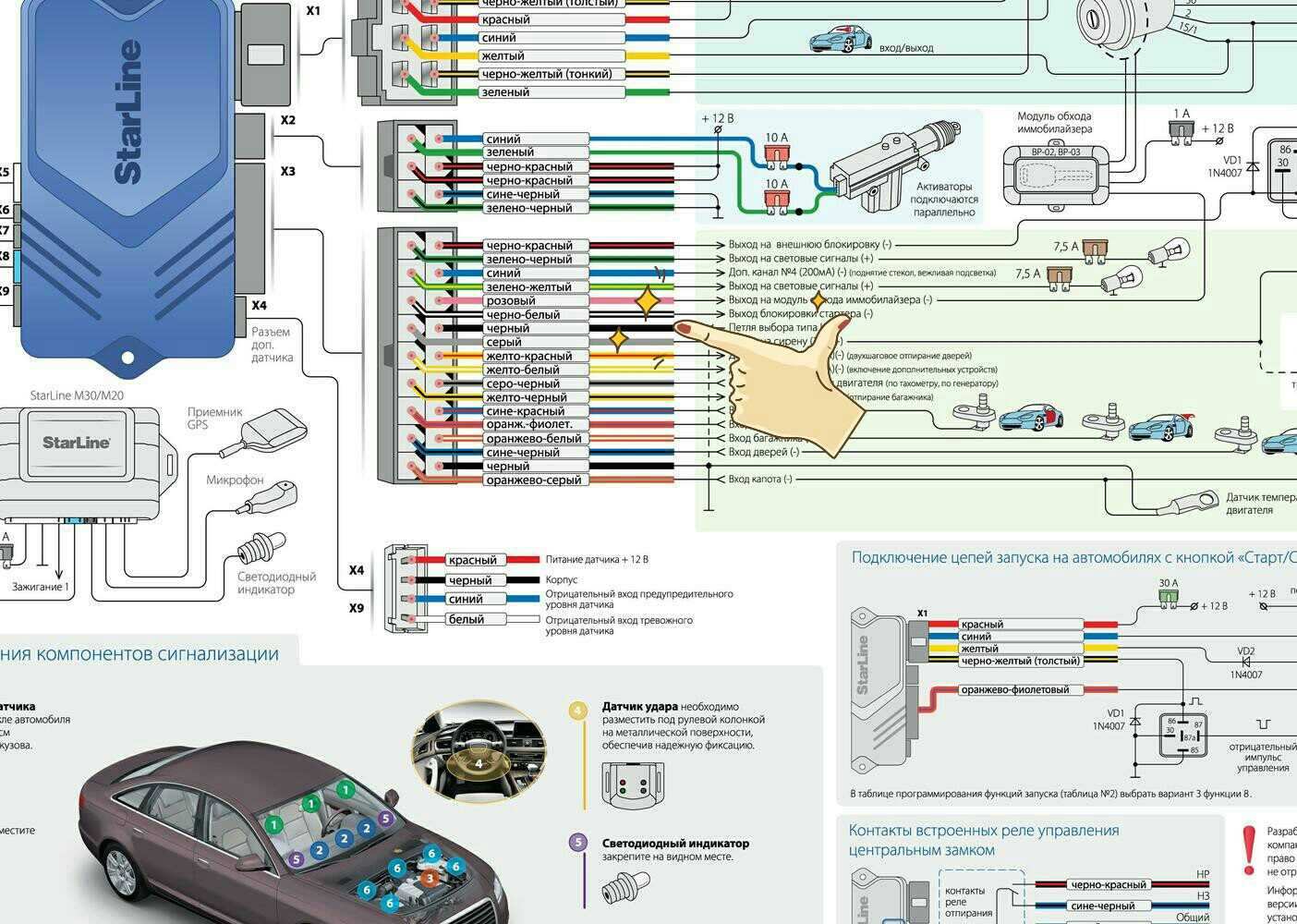

Для начала необходимо разобраться с расположением точек подключения на Рено Дастер. Для концевиков багажника и капота, например, проводка на Дастере уже имеется. Остается лишь снять с проводов заглушки и поставить концевики на место. Для остальных составляющих — сирены, датчика удары, индикаторного светодиода и другого оборудования точкой подключения является проводка под порогом левой передней двери.

Также датчик удара на системах для Renault Duster часто устанавливается на поперечную балку рулевой рейки. Для этого происходит ее разбор.

Простым вытягиванием вынимается декоративный кожух под приборной панелью. Затем откручиваются четыре удерживающих ее самореза, и происходит ее съем. Затем датчик и светодиод подсоединяются к проводке.

Сирена и датчик удара также крепятся на поперечной балке. После этого, как правило, производят установку концевика сигнализации капота. Если необходимо, до сбора рулевой колонки сразу же можно поставить рамку обхода иммобилайзера, точкой подключения которого является питание замка зажигания.

Следом к сигнализации подсоединяется проводка ручного тормоза, центрального замка, поворотников и других электрических систем автомобиля. Затем, когда вся система подсоединена согласно схеме, происходит ее присоединение к точке подключения в левом пороге, и проверяется работа системы. Если ошибок в работе не обнаружено, установка считается оконченной.

Видео

Французский кроссовер Рено Дастер уже давно полностью поменял представление общественности о бюджетных высококлассных автомобилях. Это так оно и есть, и вот одним из новшеств автомобилестроительной компании Рено стала возможность так называемого дистанционного запуска мотора, проще говоря, автозапуск, которая получила название Renault Start. Эту новую систему отечественные потребители для себя лично сочли очень полезной и достаточно интересной «фишкой» для популярнейшей данной модели. В этой статье вы узнаете, как завести с автозапуска.

Читать дальше: Замена сидений на классике

Установка сигнализации на Renault Duster, Точки подключения Рено Дастер — StarLine A91

• 85001 Просмотр
• Обсудить

Установка сигнализации на Renault Duster

Надежная автомобильная охранная система Старлайн с диалоговой авторизацией, индивидуальными ключами шифрования, автозапуском и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских помех.

• Модуль обхода штатного иммобилайзера BP-03

Необходимое время для установки — 4,5 часа

1. Снимаем облицовку рулевого вала Рено Дастер. Для этого выкручиваем 2 самореза

13. Настраиваем датчик удара Старлайн и программируем параметры запуска двигателя Renault Duster (таблица 2 Инструкция по установке).

Программируемая функция Значение функции №9 (длительность прокрутки стартера) 3,6 сек №11 (контроль работы двигателя) Тахометр

14. Проверяем работу системы Старлайн.

15. Сборка салона Renault Duster производится в обратной последовательности.

Как это работает?

Штатная сигнализация на Дастер не имеет особенных ухищрений и имеет достаточно примитивный принцип действия, поэтому не нужно иметь специальной подготовки, чтобы понять, каков принцип работы такой электроники.

Охранная система, изначально предлагаемая для Renault Duster, имеет защиту с нескольких сторон. Первое — это предотвращение несанкционированного открытия дверей путем срабатывания световой и звуковой сигнализации Renault Duster.

Механизм такой реакции достаточно прост. На рамке двери Рено Дастер устанавливается так называемый концевик: выключатель, который отпружинивает при открытии и активирует электрическую цепь, соединяющую источник питания Дастера с сиреной. Также опционально могут устанавливаться концевики крышки капота и багажника, но, к сожалению, на Renault Duster такая функция предусматривается лишь на охранных устройствах сторонних производителей.

Помимо этого, предустановленная охранная система имеет датчики, основанные на срабатывании педали тормоза или поворота ключа в замке зажигания Дастера. К слову, последнюю функцию обеспечивает иммобилайзер, который также входит в комплект поставки охранного комплекса.

На чем остановить выбор

К разочарованию владельцев этого авто, установленная штатная сигнализация представлена минимально необходимым количеством функций. Для увеличения степени охраны Duster и эргономичности при использовании, потребителю предоставляется широкий выбор защитных систем с большим набором функций. Идеально подходит сигнализация с автозапуском.

Какой тип охранной системы установить? Во многом зависит от требований автовладельца. При этом, необходимо отметить, что разные системы предъявляют и различный уровень сложности при выполнении монтажа. Например, опция для запуска в автоматическом режиме, по ранее установленному времени, требует наличие узла для обхода иммобилайзера, который дополнительно подключается к зажиганию машины. Зато сигнализация с автозапуском самый лучший и востребованный вариант. Такая сигнализация при наличии навыков может устанавливаться и своими руками.

Пользующиеся высоким спросом у обладателей Рено Дастер функции: контроллеры открытия окон, капота и багажного отделения, вспомогательные индикаторы объема и столкновения аналогично соединяются с электрической проводкой автомобиля.

В этом варианте комплектации следует определиться с несколькими точками подключения в бортовую электросеть, чтобы оборудовать Рено Дастер улучшенной охранной системой.

Как отключить CLIFFORD Arrow 3

• нажмите на переключателе PlainView 2, расположенном на приборной панели или консоли автомобиля, x1 кнопку нужное количество раз;
• нажмите немаркированную кнопку (если вам нужно ввести «0», то необходимо сразу нажать кнопку).

• поверните ключ зажигания в положение «ON»;
• введите персональный код при помощи кнопки PlainView 2;
• удерживайте немаркированную кнопку нажатой в течение 4 секунд;
• отпустите кнопку, после чего светодиодный индикатор засветится в постоянном режиме, это будет служить подтверждением того, что режим «Валет» включен.

• включить зажигание (повернуть ключ в положение ON);
• ввести персональный код при помощи переключателя PlainView 2.

Все ЗА и ПРОТИВ системы Renault Start

Знакомая нам уже система, получившая незатейливое название Renault Start является очень эффективной и суперсовременной, она имеет огромное количество плюсов. В особенности эта система как опция подойдет владельцам дизельной версии Renault Duster в особенности в холодное время года. Во время простоя при суровых и сильных морозах горючее может загустеть, и бывают такие случаи, когда несколько часов нельзя завести движок. Большую пользу приносит владельцам бензиновых версий авто. Например, при десятиминутном прогревании внутри салона будет тепло, и владельцу не придется нисколько ждать, пока как следует оттают стекла.

К несчастью, у такой совершенной системы тоже имеются недостатки. К примеру, частый прогрев двигателя в ночное время, способствует большому топливному расходу и таким образом, нанесет большой урон по вашему финансовому положению. Если же посмотреть с другой стороны, то регулярный старт двигателя без езды способствует куда более быстрому износу отдельных механизмов силового агрегата, и потребуется более частая замена машинного масла. Инструкция об этом вам не сообщит.

Как отключить «Аллигатор»

Отключение сигнализации ALLIGATOR D-810 может быть произведено в двух режимах — аварийном (без использования передатчика), а также стандартном (с использованием кнопки «Валет»). Выбор кодированного режима выбирается функцией № 9 (смотрите раздел в мануале под названием «Программируемые функции»). Стандартный же режим отключения состоит из следующих шагов (при включенной функции № 9):

Также существует возможность перевести сигнализацию в сервисный режим с помощью кода. Его вы можете установить самостоятельно. В качестве используемых чисел могут быть любые целые значения в диапазоне от 1 до 99, за исключением тех, которые содержат «0». Для снятия с охраны необходимо:

Повторяйте процедуру такое количество раз, сколько содержится цифр в вашем коде (не более 4). Если вы сделали правильно, то сигнализация перейдет в сервисный режим.

Далее рассмотрим, как отключить сигнализацию ALLIGATOR LX-440:

После выполнения описанных процедур сигнализация не будет находиться в сервисном режиме. Чтобы снять блокировку с помощью персонального кода, действуйте аналогично предыдущему описанию. Однако учтите, что у данной сигнализации код состоит лишь из двух цифр, которые могут быть от 1 до 9. Итак:

Сигнализации «Аллигатор» имеют нормально разомкнутое реле блокировки. Поэтому выполнить ее отключение, просто сняв разъем с блока управления сигнализации, не получится, А вот с сигнализацией STARLINE такой номер пройдет, ведь там реле блокировки нормально замкнутое.

Отключение сигнализации «Старлайн»

Последовательность действий по отключению сигнализации «Старлайн 525»:

В случае, если у вас установлена сигнализация «Старлайн» модели А6, то ее можно разблокировать только с помощью кода. Если же на перечисленных выше моделях также установлен персональный код, то алгоритм действий будет следующим:

• открываем салон ключом;
• включаем зажигание;
• в ближайшие 20 секунд нажимаем кнопку «Валет» такое количество раз, которое соответствует первой цифре персонального кода;
• выключаем и вновь включаем зажигание;
• вновь в течении 20 секунд нажимаем кнопку «Валет» такое количество раз, которое соответствует второй цифре персонального кода;
• выключаем зажигание.

• открыть машину ключом;
• включить зажигание;
• за время не более 20 секунд 4 раза нажать на кнопку «Валет»;
• выключить зажигание.

Установка сигнализации на Renault Duster, Точки подключения Рено Дастер — StarLine A91

• 85001 Просмотр
• Обсудить

Установка сигнализации на Renault Duster

Надежная автомобильная охранная система Старлайн

с диалоговой авторизацией, индивидуальными ключами шифрования, автозапуском и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских помех.

• Модуль обхода штатного иммобилайзера

BP-03

Необходимое время для установки — 4,5 часа

1. Снимаем облицовку рулевого вала Рено Дастер. Для этого выкручиваем 2 самореза

13. Настраиваем датчик удара Старлайн

и программируем параметры запуска двигателяRenault Duster (таблица 2 Инструкция по установке).

Программируемая функция Значение функции №9 (длительность прокрутки стартера) 3,6 сек №11 (контроль работы двигателя) Тахометр

14. Проверяем работу системы Старлайн

15. Сборка салона Renault Duster

производится в обратной последовательности.

Как отключить сигнализацию Tomahawk

Рассмотрим разблокировку сигнализации «Томагавк» на примере модели RL950LE. Действовать необходимо в такой последовательности:

В случае успешного разблокирования система оповестит вас двумя звуковыми сигналами и двумя вспышками сигнальных огней.

Начнем описание с модели SCHER-KHAN MAGICAR II. Последовательность действий следующая:

Если вы все сделали верно, то в подтверждение машина выключит сирену, габариты мигнут один раз, а через 6 секунд еще два раза.

• открыть машину ключом;
• в течение ближайших 4 секунд нужно 3 раза перевести зажигание из положения LOCK в положение ON;
• выключить зажигание;

Если у вас установлена SCHER-KHAN MAGICAR 6, то ее можно отключить, лишь зная код. При установке он равен 1111. Последовательность действий такая:

Если введенная информация корректна, то после ввода четвертой цифры сигнализация моргнет два раза габаритными огнями, а сирена выключится.

Если вы не успели уложиться в обозначенное время (20 секунд) и найти кнопку «Валет», дайте сигнализации успокоиться и спокойно ищите упомянутую кнопку. После того как вы ее нашли, вновь закройте дверь, и повторите процедуру. В этом случае вам будет достаточно времени для отключения сигнализации.

Установка сигнализациии на Renault Duster

Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2021 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.

Установили на авто StarLine A93 2CAN-LIN

Так же мы рекомендуем установить дополнительный охранный комплект на Renault Duster, состоящий из иммобилайзера с диалоговым кодом StarLine I95ECO и электромеханического замок капота DEFENTIME V5. Иммобилайзер размещается в подкапотном пространстве. После выключения зажигания иммобилайзер дает команду на закрытие замка капота и активируется блокировка двигателя. Снятие с охраны и открытие замка капота происходит при наличии беспроводной метки и включении зажигания. Силовые ключи обеспечивают скрытую бесшумную работу иммобилайзера. Опрос метки происходит только после включения зажигания, что исключает потребление питания аккумулятора в режиме охраны.

На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN

Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017

Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый

На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.

Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.

Точки подключения автосигнализации на Renault Duster 2015

Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый

Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)

Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)

Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)

Заказ по телефону

Также, базовая сигнализация оборудована контроллерами, которые реагируют на нажатие педали тормоза или запуск системы зажигания Дастера.

К слову, вторая опция управляется иммобилайзером, который присутствует в комплекте всей сигнализации, поставляемой заводом-изготовителем.

На чем остановить выбор К разочарованию владельцев этого авто, установленная штатная сигнализация представлена минимально необходимым количеством функций. Для увеличения степени охраны Duster и эргономичности при использовании, потребителю предоставляется широкий выбор защитных систем с большим набором функций. Идеально подходит сигнализация с автозапуском.

Разблокировка секретки происходит при нажатии одной или нескольких кнопок, причем как штатных, так и установленных дополнительно. О вариантах разблокировки должен знать только автовладелец и ограниченный круг допущенных к вождению автомобиля лиц.

Приобрести секретку с установкой на Renault Duster каждый автовладелец может в наших установочных центрах.

Механические замки Основное преимущество замков — механическая блокировка, так что электронные методы взлома тут не сработают. Возможен лишь вариант распила замка, но последний изготавливается из высокопрочной стали, так что это будет очень проблематично.

Наиболее востребован вариант установки замка на коробку передач, хотя еще возможны варианты с установкой замков на двери и капот автомобиля. Приобрести механический замок с установкой на Renault Duster вы можете в наших сертифицированных центрах.

Противоугонные комплексы Наилучший же результат с точки зрения охранно-противоугонных свойств даст комплексная установка. Здесь может быть выбран к установке уже готовый комплекс от одного из разработчиков охранно-противоугонного оборудования.

Но также может быть спроектирован полностью индивидуальный для конкретного автомобиля комплекс. Конечно, второй вариант будет довольно затратным в финансовом плане, но лишь он способен дать наилучший результат относительно противоугонной безопасности автомобиля.

Подобрать необходимую автосигнализацию на Renault Duster вам помогут наши специалисты.

Установка сигнализации StarLine a61 на Рено Дастер

Как его активировать?

Запустите двигатель, поднимите ручник, поставьте нейтральную передачу и заглушите, закройте машину при помощи кнопки на ключе. Затем нажмите на “закрытие” коротко и сразу же быстро зажмите “2s” на две секунды или до тех пор, пока не загорятся поворотники. Если они загорелись, то машина должна завестись, а если даже поворотники не загорелись, то автозапуск не активен.

Чтобы его активировать необходимо выполнить следующие действия:

1. Коротко нажмите на “открытие”, затем быстро….
2. Зажмите кнопку “2s” до тех пор, пока поворотники не начнут быстро моргать.
3. Как только они заморгают, нажмите и задержите еще раз.
4. Аналогичным образом происходит процедура деактивации.

После этого попробуйте еще раз завести машину с автозапуска, не забыв про алгоритм резервации. Если она не завелась, значит, вы сделали что-то не правильно. Попробуйте еще раз с самого начала.

• Борода на ваз 2110 своими руками



• Центральное отверстие диска шевроле авео



• Греются тормозные диски причина рено логан



• Настройка часов фольксваген амарок



• Ауди 80 б4 стучит рулевая рейка

Подведем итоги

Самостоятельная установка сигнализации на Renault Duster — достаточно трудоемкая для неподготовленного человека операция. Однако, если ознакомиться с соответствующей документацией и инструкциями, проблем с установкой можно будет избежать и сэкономить значительную сумму, которую потребуют в специализированном сервисе.
