5МКПП (JR5)
Комплектации, в которых доступна и цены
Если для комфортной езды по городу или трассе будет достаточно пяти ступенчатой механической коробки, то можно смело выбирать вариант с МКПП5. Идентифицируется этот агрегат кодом JR5 по классификации компании Рено. Такой трансмиссией комплектуются машины в модификации «Life» (базовая комплектация) и «Drive» с передним приводом и мотором 1,6 литра. Стоимость равна 1015000 р. и 1105990 р. соответственно.
Технические характеристики
JR5 спроектирована инженерами компании уже давно и удачно используется на других моделях Рено, Лада и Ниссан не первый год. А потому было принято решение о ее применении на новом представителе модельного ряда.
Передаточные числа
Одной из основных характеристик трансмиссии по праву является значение передаточного числа на каждой передаче. Ниже указаны такие данные для 5МКПП.
- 3,727.
- 2,048.
- 1,321.
- 0,971.
- 0,738.
Конструкция
Эта коробка передач не создавалась с нуля. За основу была взята старая разработка с маркировкой JH3 и передела под современные потребности. Основа осталась прежней: компоновка с двух валов с применением синхронизаторов во всех ступенях и объединение с главной передачей и дифференциалом в одну систему.
Среди улучшений, произведенных инженерами, специалисты отмечают:
- Установка гидравлического сцепления, которым было заменено применение троса. Такими действиями было достигнуто более мягкого момента смены ступеней передачи.
- Непосредственно включение производится теперь двумя гибкими тросами, а не жесткой тягой, как раньше. Это позволило убрать вибрации внутри узла.
- Механическая коробка Рено Аркана на 5 передач выдерживает 200 Нм, а ее предшественник всего 160. Разница почти в 25% вполне ощутима.
Рабочий цилиндр и подшипник объединены в один узел и крепится к картеру болтами.
Большая часть коробки выполнена из сплавов алюминия и стали.
Для герметичности изделия применяются высококачественные герметики.
Зубы шестерен задней передачи отличаются — они прямые, а не косые, как для всех остальных пяти.
Применены разные типы подшипников вторичного вала, а именно шариковые и роликовые.
Эксплуатация
Ресурс
По словам представителей компании Рено ресурс работы коробки JR5 без ремонта и поломок может составлять 250 тыс. км пробега. После этого, если не раньше, конечно же, начнутся приключения в виде ремонта или замены отдельных составляющих. Чтобы этого не произошло, нужно следить за коробкой. Первым делом вовремя менять масло, не перегружать в холодную или очень жаркую пору года, не перевозить грузы более чем разрешено в технических характеристиках. На практике при щадящем режиме эксплуатации без капитального ремонта получается «отбегать» в два раза больше
Замена масла
Согласно регламентному списку работ замены маска в механической коробке Рено Аркана не предусмотрена. Но специалисты сервисных центров настаивают на смене жидкости каждые 60 тыс. пробега. Процедура не очень дорого обойдется владельцу, но значительно продлит срок службы агрегата. Для смены нужно применять фирменное масло ELF Tranself NFJ 75W80. Для полной замены будет достаточно 2,5 литра.
Расход
Напомним, что коробкой МКПП5 комплектуются только переднеприводные Рено Аркана с мотором 1,6 литра. По паспортным данным расход должен составлять 7.1 литра бензина марки АИ-95. На практике показатель может быть больше или ниже взависимости от разных факторов.
Коробка передач Рено Аркана 5МКПП это не новая разработка, а усовершенствованный агрегат. Потому все серьезные недочеты в ней устранены уже давно. Из тех, что актуальны
до сих пор можно отметить:
Частые и постоянные течи сальников.
Тонкости регулировки и ремонта

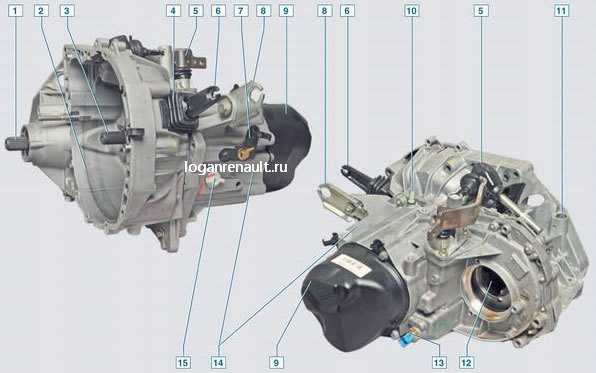

Устройство механической КПП
Механические коробки на Рено Логан также бывают двух видов: JH1 и JH3. Обе имеют пятиступенчатое переключение. На самом деле они практически ничем не отличаются кроме размеров картера сцепления. В обоих типах КПП используется масло, которое не требует периодической замены. Это масло заливается на заводе, а его ресурс настолько большой, что равен сроку службы самого автомобиля. Однако в отдельных случаях менять или доливать масло все же приходится. Для этого предусмотрено специальное заливное отверстие в картере.
Привод КПП включает в себя:
- Рычаг переключения скоростей на шаровой опоре;
- Тяги привода управления кпп;
- Кулису;
- Картер коробки.
Главная передача имеет вид двух цилиндрических шестерен, которые были подобраны по шумности. Поэтому значительный шум либо вибрации, возникающие во время работы КПП, являются свидетельством того, что отдельные детали вышли из строя и требуют незамедлительной замены. Крутящий момент переходит от ведомой шестерни главной передачи сначала на дифференциал, а потом и на приводы ведущих передних колес.
Механическая КПП
- Не получается включить нужную скорость либо рычаг не возвращается в нейтральное положение. В этом случае причин может быть несколько. Возможно, повреждены вилки выбора передач. Зачастую это обусловлено нехваткой смазки. Для устранения этой неисправности требуется капитальный ремонт. Также капитальный ремонт коробки передач может потребоваться если на валу заклинивают шестерни. Это также бывает при нехватке смазки и при сильном износе подшипников или втулок КПП;
- При езде рычаг произвольно выходит из нужной скорости. При этом также вероятен серьезный капитальный ремонт. Возможно, изношена вилка выбора или канавки шестерен. В случае когда кулачки шестерен или пазы под них деформированы или серьезно изношены их необходимо заменить;
- Значительные шумы при езде от коробки передач могут быть обусловлены изношенными подшипниками либо валами. Если это действительно так, то капитального ремонта КПП не избежать. Кроме того, могут быть изношены шестерни, а также сколоты зубья. Также не исключено заклинивание металлических сколов между зубьями шестерни. Это может привести к преждевременному износу подшипников. Как ни странно, на уровень шума КПП может влиять масло в двигателе. Если его уровень очень низкий, могут появляться завывающие звуки;
Сборка МКПП на Рено Логан JH3,JH1 | Ремонт Рено (Renault) своими руками
Разбор МКПП JH3 на Рено Логан
Кулиса зафиксирована на болтах, которые можно открутить соответствующим ключом.
Кпп рено логан ремонт своими руками видео. ремонт коробки. вторая передача включается с хрустом. —…
Своевременно меняйте масло в коробке переключения передач, именно она является движущей силой любой трансмиссии. Проверьте наличие штифтов блокировки включения передач.
Если сделать это своими руками не удается, попросите напарника. Специально для этого необходимо демонтировать имеющийся кожух. Появляется подозрительный скрежет металлический звук от коробки.
Увеличить В каждом авто может произойти поломка в коробке переключения передач. Для экономии средств можно выполнить ремонт кпп Рено Логан своими руками, но безопаснее будет обратиться в сервисный центр. Инструкция по ремонту поможет быстро и качественно выполнить починку данного модуля вашего автомобиля: Снимаем левую и правую ступицы вместе с приводами.
Отсоединяем от подрамника рулевую рейку.
МЕХАНИКА на LOGAN — DRIVE2
Ремонт МКПП Рено JB3 часть1
Тем не менее у владельцев Logan возникают переодические жалобы на КПП.
Уровень масла в коробке передач должен находиться на уровне нижней кромки заливного отверстия.
Отсоединяем колодку проводов от выключателя света заднего хода. Сцепление гарантированно служит более тыс. Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода.
Правая полуосевая шестерня дифференциала выполнена заодно со шлицевым валом, на который надевается внутренний шарнир привода правого колеса Рено Логан.
По цилиндрической поверхности вала работает сальник, запрессованный в гнездо картера сцепления. Левая полуосевая шестерня выполнена на корпусе внутреннего шарнира привода левого колеса, а корпус установлен в гнезде коробки передач и закреплен в ней стопорным кольцом.
Во избежание утечек масла из КПП Jh4 Рено Логан соединение внутреннего шарнира привода левого колеса с картером коробкипередач уплотнено резиновым чехлом, который с помощью металлического держателя прикреплен к картеру коробки.
Другой своей стороной чехол крепится к наружному кольцу игольчатого подшипника, установленного на вале привода левого колеса. Игольчатый подшипник выполнен заодно с сальником, препятствующим утечке масла из коробки передач по валу привода колеса. Для исключения попадания воды и уменьшения попадания пыли в полость коробки передач ее сапун 5 вынесен в верхнюю часть моторного отсека.
По конструкции обе коробки передач идентичны и разичаются только размерами картера сцепления. Передаточные числа обеих коробок передач одинаковые.
Коробка передач — двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода.
Устройство механической коробки передач Рено Логан
Она конструктивно объединена с дифференциалом и главной передачей. Именно данной теме будет посвящен материал, обозначенный в этой актуальной статье, также будет приведена схема переключения коробки передач.
Какие бывают виды трансмиссионных агрегатов?
Для модели Рено Логан в версии 1. Все агрегаты обладают завидной надежностью и обеспечивают комфорт при езде благодаря плавности и четкости переключения ступеней. Картер сцепления и картер КП отлиты из алюминиевого сплава, а задняя крышка штампованная из стали. Картер сцепления крепится к картеру коробки винтами, между ними бензомаслостойкая герметик-прокладка. Задняя крышка крепится к картеру КП с помощью трёх болтов. При изготовлении Renault Logan, коробку передач запрявляют трансмиссионным маслом, которое рассчитанно на весь срок службы автомобиля.
Уровень масла в КП должен находиться на уровне нижней кромки заливного отверстия.
Правильное обслуживание – гарантия долговечности
Ресурс каждой из рассмотренных КПП Рено Логан напрямую зависит от правильности ухода
Здесь важно следующее:
- Регулярное прохождение ТО.
- Своевременная замена масла и элементов сцепления (для МКПП).
- Периодическая очистка и контроль состояния.
- Заливка оригинального масла, рекомендованного производителя.
Механическая КПП Рено Логан — основной тип коробки передач на автомобилях этой модели. Автоматическая коробка встречается реже, в основном в дорогих комплектациях. Обслуживание автоматики обходится дороже, и она повышает расход топлива. Но многие автомобилисты не против дополнительных затрат. Удобство обслуживания и комфорт езды того стоят.
Ремонт МКПП на Рено Логан
Есть вопросы? Хотите оперативного ответа от нашего специалиста?
Будем рады проконсультировать Вас по всем вопросам, звоните или адресуйте вопрос на электронную почту info avtorusservis. Москва, Огородный проезд, дом 4, строение 1 Стоимость ремонта МКПП Renault Logan Срок службы этого автомобиля будет долгим, если владелец вовремя будет проходить своевременное техническое обслуживание, во время езды использовать щадящий режим, следить за уровнем масла.
Починка авто — процесс сложный, трудоемкий, требующий наличия специальных знаний, навыков, оборудования и опыта.
Ремонт автомобилей в Твери
Кулиса представляет собой ручку коробки передач. С ее помощью обеспечивается выбор скорости Рено. Необходимость ремонта кулисы возникает, если стали отмечаться повышенные вибрации при смене скоростей. В данном случае необходимо осмотреть состояние шаровой опоры. Чтобы демонтировать кулису необходимо отсоединить систему отвода отработанных газов, тягу привода управления, снять чехол.
После этого обеспечивается свободный доступ к механизму. Кулиса зафиксирована на болтах, которые можно открутить соответствующим ключом. Специально для этого необходимо ремонт коробки передач на рено логан имеющийся кожух.
Проблема возникает из-за изношенности шестерен им механизма переключения, требуется диагностика и замена неисправных комплектующих. Появляется гудение, вой, треск из коробки передач. Посторонние звуки могут свидетельствовать о поломке подшипника и неисправности других деталей.
Ремонт коробки передач Рено Логан своими руками
Передачи переключаются с усилием. Это говорит о неисправности механизма переключения, такая проблема создает сложности с включением скоростей и может привести к аварийной ситуации. Любые признаки неисправностей требуют срочной диагностики в специализированном автосервисе. Если сразу обратиться к мастеру для устранения неполадок, ремонт кпп Рено Логан не потребует больших затрат, в ремонт коробки передач на рено логан мастерской действуют доступные расценки на все виды услуг. Диагностика и ремонт коробок передач Клиентам нашей мастерской предлагается квалифицированная диагностика всех разновидностей мкпп для выявления причин неисправностей и их устранения в короткие сроки.
Специалист проведет визуальный осмотр, определит наличие повреждений корпуса и масляных потеков. Коробка демонтируется и разбирается, после промывки деталей мастер проводит дефектовку и определяет степень изношенности комплектующих.
Поврежденные детали меняются на новые, все необходимые комплектующие вы сможете подобрать по нашему каталогу. Предлагается большой выбор запчастей, качественные детали для ремонта всегда есть в наличии. Нашим клиентам предлагается подобрать оригинальные запчасти американского производства или выбрать более дешевые аналоги, которые при этом не уступят оригиналам в надежности.
Стоят относительно недорого. Вроде и рублей за большой и малый соответственно. Уже не помню даже Самое интересное то, что я долгое время ждал денег для приобретения съемника стопорных колец.
Не хотелось ремонт коробки передач на рено логан какую нибудь фигню, хотел купить сразу хороший инструмент. Работа встала на долгое время. Все было готово, все было куплено. Нужно было просто снять стопор, перепрессовать оба подшипника и можно было бы собрать коробку и снова сесть за руль. В итоге, в какой-то момент я просто психанул и просто выточил себе съемник из старого ржавого секатора.
Это конечно не «хороший инструмент» как я писал выше, зато бесплатный и сработал на ура.
В итоге коробка была вылизана с ног до головы и готова к установке. Когда она чистая — выглядит очень классно. Были мысли ремонт коробки передач на рено логан покрасить ее, но не хотелось тратиться на термостойкую краску и поэтому я тут же отбросил эту мысль Вся работа была проделана за месяц с лишним. Но результатом я доволен и тем, что сделал это сам, своими руками и мозгами.
Надежность jr5
Сложно в чем-либо похвалить механическую JR5, но и особо упрекнуть не в чем. Сам по себе узел конструктивно простой, часто гудит, четкость переключения передач оставляет желать лучшего. Со временем требует переборки или в тяжелых случаях замены по причине разрушения ключевых механизмов. Нередко автовладельцам приходится разбирать коробку из-за отказа 5-й скорости выключаться.
Роликовый подшипник с сепаратором из пластика на вторичном валу – еще одно слабое место механики JR5. Сепаратор часто даже на небольшом пробеге разваливается, что приводит к сбиванию в кучу шариков. Как минимум МКПП начинает гудеть, но были случаи, когда шарики попадали между шестернями. Недостаток устранили после модернизации JR5.
Многих проблем можно избежать, если соблюдать регламент обслуживания МКПП и пользоваться оригинальным маслом. Желательно каждые 50-60 тыс. км пробега менять рабочий материал коробки. Для замены подходит TranselfTRJ 75W-80. По прохождению 10-15 тыс. км необходимо делать контрольные замеры жидкости. В общем, коробка старая, в меру надежная, но не идеальная. С правильным подходом будет служить долго, ремонтируется без проблем.
Жить и ездить будет легче
Автомобилестроение идет вперед, и Рено вместе с ним. Технические новинки всегда волнуют, промышленность оправдывает ожидания. С воодушевлением встречаем роботизированную коробку передач Easy’R, созданную французскими производителями при участии немецких конструкторов.
Те же 5 ступеней переднего хода, но повышена надежность в эксплуатации и экономичность при расходе бензина. Больше всего схема устройства обрадует неопытных водителей на тесных парковках, а также при вождении по обледенелой дороге и на крутом склоне. Для этого предусмотрены режимы Зимний и Hill Start Assist (Помогу тронуться в горку).
КПП Easy’R устанавливается на новых Рено LOGAN, SANDERO и SANDERO Stepway. Владельцы новинок уже оценили и дали прекрасные отзывы. На пути к идеалу Рено уверенно движется вперед.
Трансмиссионный агрегат в любом автомобиле нуждается в своевременном обслуживании и тщательном уходе. Если этим требованием систематически пренебрегать, то наступление преждевременного износа коробки передач станет неизбежным явлением. Большинство владельцев Рено Логан в версии 1.4 и 1.6 стремится предотвратить преждевременный выход элементов трансмиссии из строя.
Именно данной теме будет посвящен материал, обозначенный в этой актуальной статье, также будет приведена схема переключения коробки передач.
Фамильные, а именно производства Renault механические трансмиссии JH3 и JR5
Обслуживание
Для того, чтобы правильно обслуживать коробку переключения передач, необходимо соблюдать следующие нормы и правила эксплуатации данного агрегата. Есть несколько видео на данную тему.
- При работе коробки переключения передач, образуются лишние воздушные потоки, которые должны выветриваться из корпуса аппарата. Вентиляционной шахтой для этого служит сапун.
Эту деталь автомобиля стоит всегда держать в чистоте и следить за ее состоянием. Если этого не делать, не выдержат нагрузки и дадут течь.
- , также необходимо менять каждые 60 тысяч километров пробега.
Так как трущиеся элементы МКПП дают износ, снизу коробки переключения передач находится сливная пробка, на дне которой установлен магнит, собирающий стружку на себя. В процессе замены масла его также нужно очищать.
- Автомат коробка требует более тщательного контроля со стороны владельца.
Совершать замену масла следует каждые 40 тысяч километров пробега, так как автомат имеет множество трущихся деталей, дающие повышенный износ. Работу по разборке и сборке автомата лучше предоставить специализированной мастерской.
- Робот так же, как и автомат, требует повышенного внимания. Осуществлять замену масла и сборку агрегата следует таким же образом. Сапун в роботе также нуждается в контроле чистоты, так как схема работы схожа с механической КПП Рено Логан.
Если соблюдать все регламенты, данные агрегаты прослужат весьма долгий срок.
Renault 19 1989, 107 л. с. — самостоятельный ремонт
С года компания начала завоевывать американский рынок. В году был представлен внедорожник Koleos, который является одним из самых безопасных и надежных автомобилей. Чтобы не допустить выхода из строя компонентов трансмиссии, ремонт МКПП на Renault в Москве должен быть произведен немедленно, как только появятся малейшие признаки неисправности.
Для того чтобы выполнить ремонт механических коробок передач, может потребоваться снятие подобных изделий, впрочем некоторые виды поломок возможно устранить и без снятия МКПП. Во время ремонта проводится замена сцепления, сальника коленвала и прочих деталей.
Доставайте моторный жгут, после чего убирайте его влево или вправо чтобы не мешал дальнейшему снятию. Скручивайте пару крепежных болтов датчика ВМТ, закрепленного на картере, после чего отводите устройство.
Отжимайте колодочный крепеж датчика контроля кислорода, а далее — отделяйте колодку с фиксатора.
Пособие по ремонту МКПП (PF6,PN6) Renault Trafic 2
Доставайте из держателя трубку сапуна КПП. Скручивайте крепежные болты суппортов на передних тормозных узлах.
После этого убирайте их без отключения трубок тормозной системы это упростит и ускорит сборку. При этом подвяжите узел с помощью проволоки или веревки.
Отбрасывайте тяги рулевого управления от кулаков, а далее — скручивайте пару крепежных гаек амортизаторов. Теперь доставайте болты, и разъединяйте рычаги и рулевые тяги.
Начнем с рекомендаций завода изготовителя!
В рекомендациях завода изготовителя ничего не сказано о необходимости заменять масло в коробке!
Завод изготовитель считает что масло сохранит свои свойства в течении всего срока эксплуатации автомобиля.
Но мы живем в России, где дорог нет, куча пыли-грязи и перепад температур 80 градусов и все эти условия отрицательно сказываются на здоровье автомобилей. Соответственно при порыве пыльников гранат и износе сальников в коробку передач неизбежно попадает грязь пыль и вода! Естественно в Российских реалиях масло в коробке лучше менять и опытным путем владельцами установлено что делать это следует через 60-100 тыс. км. пробега или при ремонте коробки и связанных элементов.
ELF Tranself NFJ 75W80 в коробке логана 1.4 и 1.6 его 3 литра и выглядит оно вот так:
Какое масло допустимо заливать в коробку логана при эксплуатации в РФ?
Друзья давайте договоримся, что рекомендация рено масла ELF это не более чем маркетинговый ход…. Вязкость масла указывается по SAE, и нет ничего страшного, если вы зальете качественное синтетическое масло GL4 с вязкостью 75w-80 любого другого производителя. Главное чтобы масло было качественным.
Касательно проблемы выбора между минеральное, полусинтетическое и синтетическое однозначно следует выбирать синтетическое масло, так как оно более стабильно во всем диапазоне температур и имеет больший срок службы. Хотя автору этой статьи доводилось видеть логан с пробегом 280 000 км из такси, хозяин, которого лил в коробку лукойловскую минералку, но делать так автор не рекомендует.
Как поменять масло в механической коробке рено логан с двигателем 1.4
Нам понадобиться:
- Вороток
- Квадрат как для сливной пробки двигателя
- Ключ или головка на 10
- Прокладка сливной пробки
- Емкость для слива масла
- Шприц или воронка для заливки масла.
Последовательность действий при замене масла в коробке логан 1.4

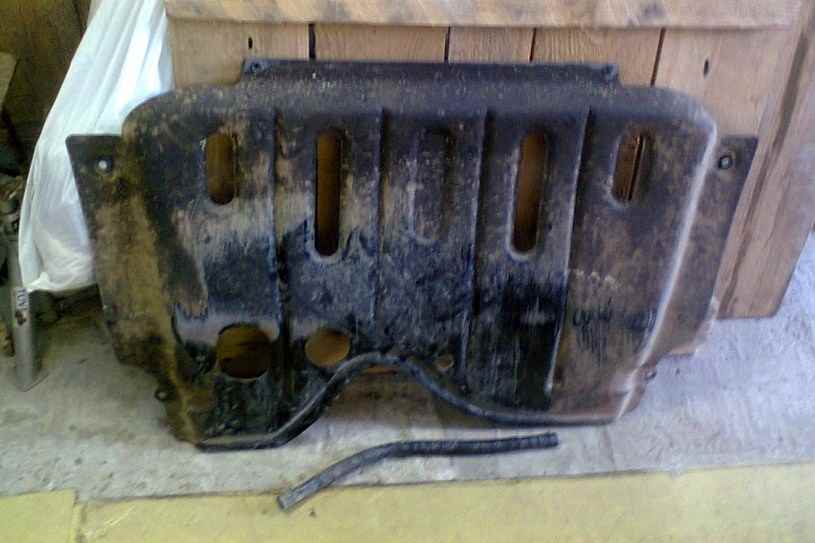

— откручиваем защиту двигателя (так много легче и быстрее работать)

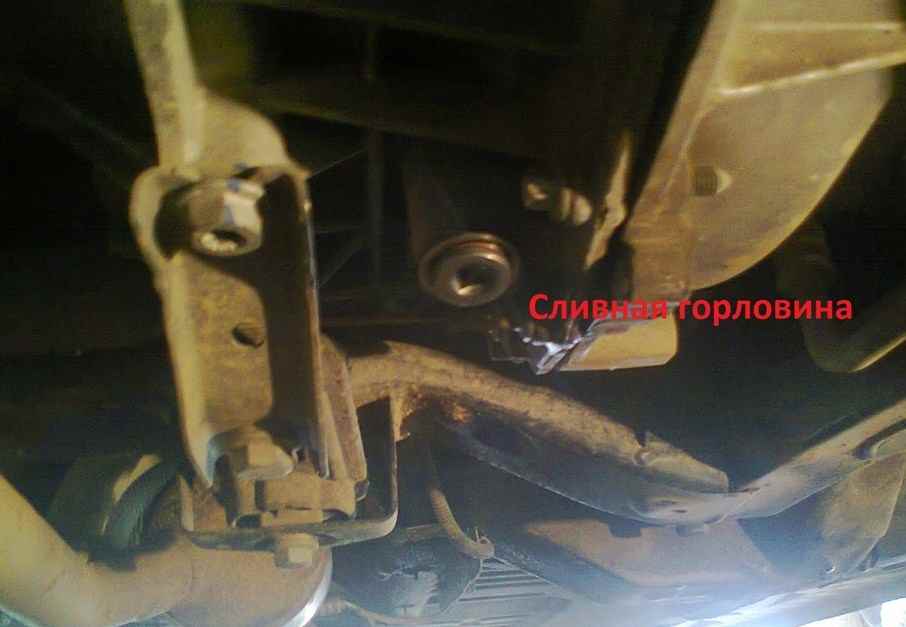

— готовим емкость для слива масла и отворачиваем сливную пробку коробки передач
— сливаем масло, пока оно сбегает, пассатижами откручиваем заливную пробку на коробке
— максимально слив масло заворачиваем на место сливную пробку, предварительно заменив её прокладку.

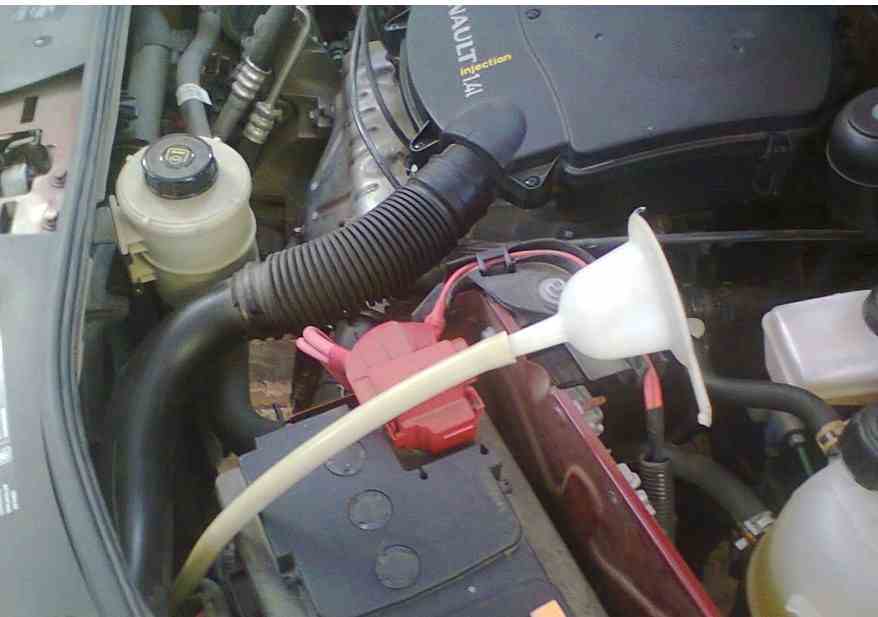

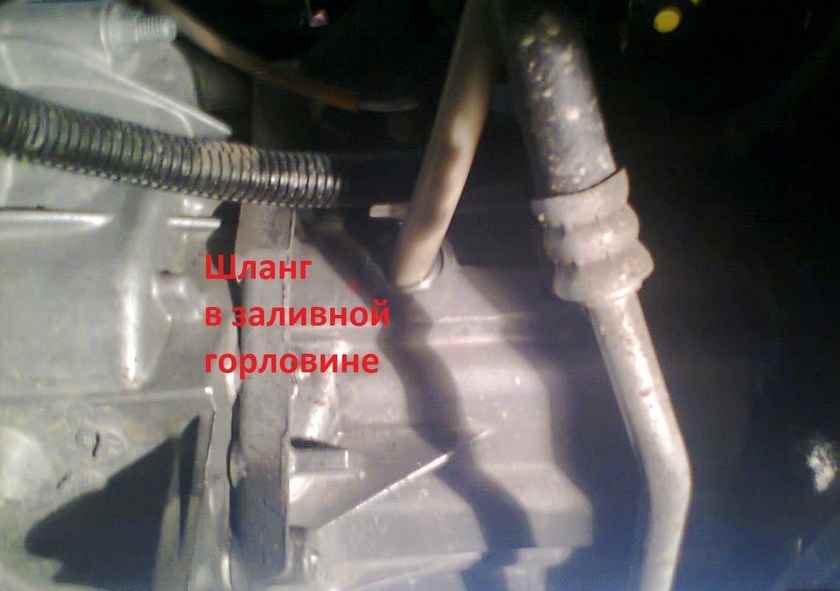

-при помощи шприца или воронки со шлангом через заливную пробку заливаем в коробку масло до того момента пока оно не побежит обратно! Обычно в коробку влазит ровно 3 литра масла.
— протираем излишки масла с корпуса коробки, заворачиваем заливную пробку.
— приворачиваем на место защиту двигателя
— чистим сапун коробки
— наслаждаемся результатом и подсчитываем сэкономленные деньги.
Ну и для наглядности вот видео:
https://youtube.com/watch?v=u4FpzaX1I5I
Как поменять масло в механической коробке рено логан с двигателем 1.6
Писать отдельную инструкцию по замене масла в коробке у логана с двигателем 1.6 нет смысла так как конструктивно коробки отличаются только размерами картера сцепления, при этом сами коробки одинаковые и заправочный объем масла и его тип у них тоже одинаков. Поэтому можно все делать по инструкции, которая дана выше.
НА этом у меня сегодня все. Крепких вам логанов, удачи на дорогах и доброго здоровья.
Ремонт МКПП на Рено Логан
Как обслужить трансмиссию?
Как распознать неисправность
Типы коробок передач в Рено Логан
Французский производитель предусмотрел несколько вариантов КПП, отличающихся надежностью и простой применения. За время производства на Renault Logan устанавливались (или монтируются сегодня) следующие типы трансмиссий:
- Классическая «механика» с пятью ступенями.
- Автоматическая КПП с гидротрансформатором.
- Роботизированная «коробка» (с 2004 года).
Каждое из устройств имеет ряд особенностей:
Механическая коробка передач (МКПП) Рено Логан выпускается в двух вариантах JH1 и JH Число ступеней – 5. Несмотря на разные обозначения обе «механики» имеют почти идентичную конструкцию. Разница только в объемах картера сцепного механизма. Масло в МКПП заливается на заводе и не требует периодической замены.
Приводная часть устройства состоит из следующих узлов:
- Селектор переключения скоростей (установлен на шаровой опоре).
- Приводная тяга управления «коробки».
- Картер КПП.
- Кулиса.
Основная передача выполнена в виде пары шестеренок цилиндрической формы, выбранных с учетом показателей шума. Момент вращения передается от главной шестеренки к дифференциалу, а далее – на передние колеса.
В процессе эксплуатации Рено Логан с МКПП возможны следующие поломки:
- Проблемы с включением скорости или сложность возврата селектора в нейтральную позицию. Причиной может быть нарушение целостности вилки выбора скоростей, дефицита масла или заклинивание шестерней вала. В каждой из ситуаций не обойтись без капитального ремонта КПП.
- В процессе движения ручка переключения выскакивает из установленной позиции. Вероятные причины – износ шестеренок или вилки. При наличии таких проблем также не обойтись без капремонта.
- Появились странные звуки в процессе движения в области «коробки». Причиной проблемы может быть износ валов или подшипников, появление сколов между зубцами шестеренки.
Автоматическая коробка передач (AL4, DP0) устанавливалась на автомобилях Рено Логан до 2014 года. В отличие от «механики» масло заливается на ограниченный период и требует периодической замены. В серийный выпуск АКПП поступила в 1999 году, а в роли разработчиков выступили представители трех компаний – Рено, Пежо и Ситроен. Коробка передач рассчитана на переднеприводные авто с мотором, имеющим модность 1,4-2,0 литра.
Преимущества – простая конструкция, низкая себестоимость производства и надежность. Также в устройстве предусмотрены специальные системы блокировки гидротрансформатора и ручки селектора.
В АКПП установлен теплообменник, предназначенный для снижения температуры масла. Это вызвано риском перегрева гидравлического блока (особенно в летний период).
По заявлению разработчиков при работе в температурном режиме 75-90 градусов Цельсия ресурс АКПП почти бесконечен. В свою очередь, функционирование в условиях критических низких или высоких температур приводит к старению элементов и снижению срока службы.
Имеется в коробке-автомат Рено Логан и ряд проблем, которые иногда проявляют себя в процессе эксплуатации:
- Аварийный сброс на третью скорость.
- Сложности при холодном переключении.
- Появление ошибок на ЭБУ.
- Удары при переводе селектора на другую передачу.
- Низкое качество сальников, из-за которых периодических возникает течь масла.
Роботизированная КПП устанавливается на Reno Logan, начиная с 2014 года. Причиной перехода стали проблемы, связанные с прошлой версией автоматической «коробки». Особенность «робота» заключается в простоте и понятности конструкции. По сути, это такая же «механика», но с прикрепленным к ней управляющим блоком, серво- и гидроприводом.
Средний расход топлива ниже, чем в АКПП с гидротрансформатором на 10-15%. При желании автомобиль переводится в ручное управление.
Единственный недостаток, на который жалуются автолюбители – наличие рывков в процессе переключения скоростей.

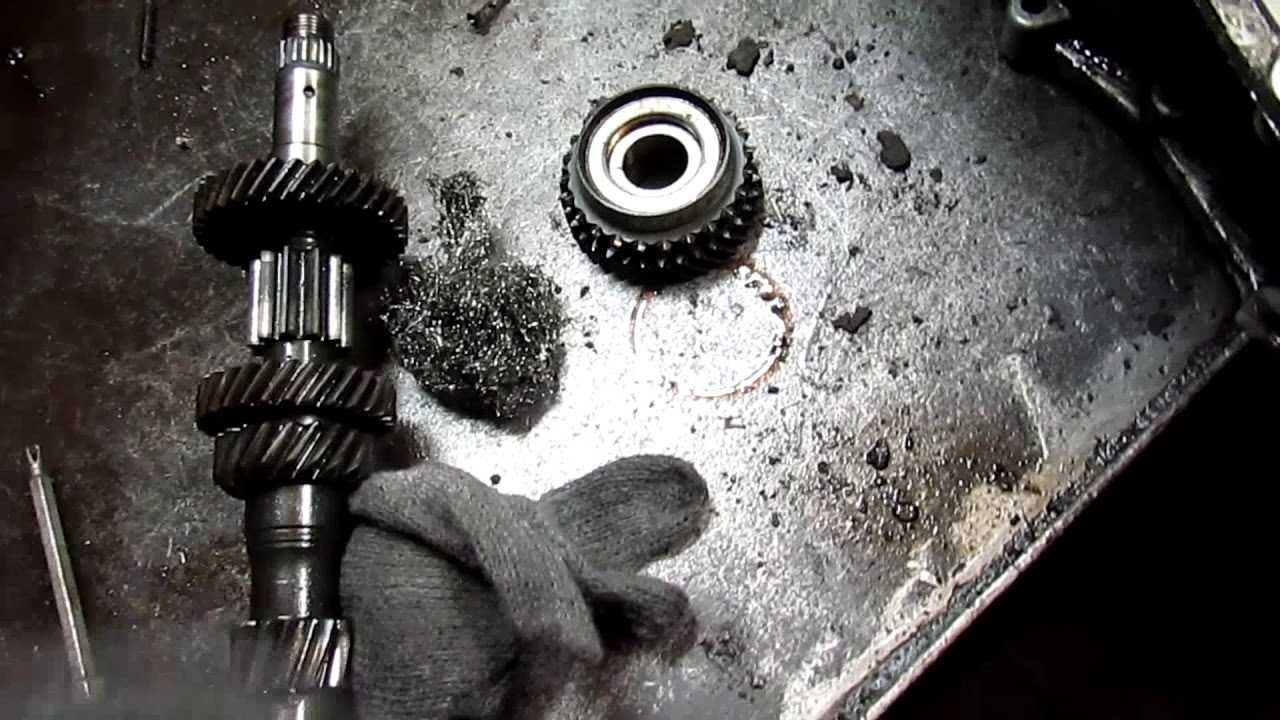

Разборка коробки передач JH3
Как разобрать КПП JH3
Устанавливаем коробку передач на специальный стенд или верстак задней крышкой вверх.
1. Головкой на 13 откручиваем три болта крепления задней крышки (рис. 1).
Снимаем крышку
Крышку нужно снимать осторожно вдоль горизонтальной оси коробки, так как в крышке имеется смазочная трубка, входящая в отверстие первичного вала
2. Головкой на 27 откручиваем гайку крепления блок-шестерни пятой и задней передачи (рис. 2)
3. Щипцами извлекаем стопорную шайбу (рис. 3)
4. С помощью выколотки (можно использовать старый клапан) и молотка выбиваем штифт крепления вилки пятой передачи (рис. 4)
5. С помощью съемника извлекаем шестерню пятой передачи вместе с вилкой.
Если нет съемника, можно воспользоваться двумя мощными отвертками (рис. 5)
6. Вынимаем вилку (рис. 6)
7. Извлекаем распорную шайбу (рис.7) (при извлечении шайбы нужно запомнить положение ее, чтобы при сборке не перепутать,
на восьмом рисунке показано правильное положение шайбы)
Головкой внутренний torxE-16 откручиваем болт заднего конца вторичного вала (рис. 9)
Извлекаем ведомую шестерню пятой передачи с помощью трехпалого съемника или с помощью приспособлений B.Vi. 22.01 и B.Vi. 1000-01 (см. рис. 10).
Если съемника нет, можно воспользоваться двумя мощными шлицевыми отвертками, предварительно наживив болт на задний конец вторичного вала.
Отвертками помощник упирается в торец шестерни, и не сильными ударами по болту спрессовываем шестерню (рис. 11).
Головкой TorxE-12 (в некоторых случаях TorxE-14) откручиваем 16 болтов крепления картера коробки передач к картеру сцепления (рис. 12).
Пять болтов находится внутри картера сцепления.
Перед тем как рассоединить картера, нужно прикрепить магнит к штоку вилки, чтобы не потерять шарики и пружинки фиксаторов (рис. 13)
Тонкую шлицевую отвертку вставляем между утолщенных приливов картеров, и молоточком разъединяем картера КПП (рис. 14).
Картера герметизируются с помощью клея герметика.
После рассоединения картеров извлекаем три пружинки и три шарика фиксатора.
Вид пружинки и шарика на рисунке 15.
Извлекаем магнит, установленный в коробке передач (рис. 16).
На магните можно посмотреть стружку износа деталей КПП.
Выбиваем штифт IIIи IV передачи (рис. 17)
И извлекаем шток вместе с вилкой (рис. 18)
Вынимаем шарики фиксаторы из технологических отверстий, показанных на рисунке 19.
После этого достаем вторичный вал (рис. 20)
Бородком выбиваем штифт с вилки задней передачи (рис. 21)
Извлекаем первичный вал и муфту заднего хода (рис. 22)
После этого промываем все детали и осматриваем подшипники. Если есть следы износа, то детали заменяем.
Детали валов КПП представлены на рисунке 23
Подготавливаем все детали для сборки коробки передач. Сборка коробки передач будет рассмотрена в следующей статье.
