Способы установки и подключения камеры заднего вида
Работы по установке не потребуют особых навыков. Такая услуга предлагается автосалонами и мастерскими, однако не стоит тратить лишние деньги и время, ведь монтаж довольно прост и вполне позволяет обойтись собственными силами.
Установить камеру можно несколькими способами:
- Если в комплектацию автомобиля входит мультимедийное устройство, можно выводить изображение непосредственно на него. Точно так же можно подключить камеру к магнитоле Рено, если она оборудована дисплеем.
- Если в комплектации нет магнитолы или монитора, то можно использовать в качестве дисплея альтернативное салонное зеркало, на которое и будет выводиться изображение. Такое специальное зеркало продается и устанавливается взамен фирменного, выполняя одновременно обе функции: как зеркала, так и дисплея.
- Кроме того, можно использовать другие устройства, имеющие дисплей и располагающиеся в передней части автомобиля. Тогда камера подключается непосредственно к ним, а кроме видеозаписи вы получаете возможность парковаться или сдавать назад, ориентируясь на звуковые сигналы.
Самостоятельный монтаж
Многих из тех, кто решился на установку камеры заднего вида, волнует вопрос: возможно ли произвести всю работу самостоятельно и сэкономить собственное время и деньги? Оказывается, такая работа не является сложной и под силу даже новичку, достаточно подробно изучить материалы по работе автомобиля и, прежде всего, инструкцию, которая прикладывается в комплекте.
Проще всего придется тем, чей Renault Duster уже оборудован магнитолой с цветным дисплеем и разъемом для подключения устройства. Действительно, в этом случае не придется дополнительно ставить электронное салонное зеркало и тянуть к нему проводку через весь салон.
Вся работа начинается с магнитолы Renault Duster. Для этого незамедлительно разбирается центральная консоль.
Здесь важно, по возможности, обойтись без применения отвертки, ножа или любого другого предмета, который легко может повредить пластик салона и привести в негодность одну или несколько декоративных деталей и вставок Рено Дастер. Поддев консоль, необходимо снять ее и затем извлечь аудиосистему Renault Duster из места установки. После этого при помощи отвертки поддевается разъем подключения, который отвечает за взаимодействие мультимедийной системы и периферических устройств Renault Duster
Заранее должен быть подготовлен двухжильный провод, который впоследствии будет соединять объектив и сам монитор. В десятый и двадцать второй пин (третьи слева в первом и втором ряду) зажимаются оба провода, и затем магнитола и накладка центральной консоли Duster устанавливаются на место
После этого при помощи отвертки поддевается разъем подключения, который отвечает за взаимодействие мультимедийной системы и периферических устройств Renault Duster. Заранее должен быть подготовлен двухжильный провод, который впоследствии будет соединять объектив и сам монитор. В десятый и двадцать второй пин (третьи слева в первом и втором ряду) зажимаются оба провода, и затем магнитола и накладка центральной консоли Duster устанавливаются на место
Поддев консоль, необходимо снять ее и затем извлечь аудиосистему Renault Duster из места установки. После этого при помощи отвертки поддевается разъем подключения, который отвечает за взаимодействие мультимедийной системы и периферических устройств Renault Duster. Заранее должен быть подготовлен двухжильный провод, который впоследствии будет соединять объектив и сам монитор. В десятый и двадцать второй пин (третьи слева в первом и втором ряду) зажимаются оба провода, и затем магнитола и накладка центральной консоли Duster устанавливаются на место.
Если устройство взаимодействует с зеркалом заднего вида, необходимо поддеть крепление старого для установки электронного зеркала, которое было в комплекте. Провод от него проходит внутри салона по рамке лобового стекла, и лишь затем проходит через центральный тоннель и закачивается там, где расположен зад машины.
Сам объектив монтируется в зад автомобиля Рено. Как правило, монтаж производится вместо одной из ламп подсветки номера, поэтому заблаговременно необходимо ее удалить путем снятия обшивки двери багажника. Через разъем, прилагаемый в комплекте, провод соединяется с объективом, и после этого можно проверять ее работу.
Камера заднего вида — крайне полезный помощник для обладателя Рено Дастер. При правильном выборе и грамотном подходе, это устройство поможет безошибочно чувствовать машину при парковке задом и нивелировать проблемы при маневрировании в условиях мегаполиса.
http://expertrenault.ru/elektrooborudovanie/ustanovka-kamery-zadnego-vida-na-reno-dasterhttp://autotuning.expert/parktronik/ustanovka-kamery-zadnego-vida-na-reno-daster-svoimi-rukami.htmlhttp://vseoduster.ru/remont-daster/kamera-zadnego-vida-reno-dasterhttp://www.dusterok.ru/dopolnitelnoe-oborudovanie/ustanovka-kamery-zadnego-vida-na-reno-daster-svoimi-rukamihttp://vseoduster.ru/remont-daster/kamera-zadnego-vida-reno-dasterhttp://portalmashin.ru/duster/rendus-repair/kamera-zadnego-vida-na-reno-daster.html
Как установить и подключить
Установить камеру вида на Рено можно самостоятельно. При этом размещается она в штатное место только в том случае, если автомобиль поставляется в соответствующей комплектации. Весь процесс можно разделить на несколько основных этапов:
- Снятие осветительного прибора.
- Протягивание проводов.
- Подключение камеры к устройству, которое отображает изображение.
- Подключение головного устройства и питания.
Есть комплекты с подходящим экраном и специальным разъемом, которые просты в установке. Также подключение проводится к головному устройству.
Снятие осветительного прибора и установка камеры
Работа начинается со снятия осветительного устройства номера. Она достаточно проста в исполнении:
- Освещение отщелкивается простым нажатием отвертки.
- Провода освещения рекомендуется дополнительно изолировать, за счет чего повысится надежность подключения.
- Подготавливается место для установки камеры.
Плафон устройства выступает в качестве защитного элемента. Он изготавливается при применении стекла или пластика.
Протягивание провода
После того как камера была установлена, следует приступить к укладке кабеля. Эта работа характеризуется следующими особенностями:
- Кабель укладывается под обшивку задней двери. Для этого снимается обшивка, которая крепится саморезами и заклепками.
- Фиксация кабеля проводится при помощи скотча. За счет этого повышается надежность соединения. После этого можно провести обратный монтаж обшивки.
- Есть возможность проложить кабель между резиновым уплотнителем и кузовом. Это позволит существенно повысить степень защиту кабеля от воздействия окружающей среды. С проводом, подключенным к устройству, следует обходиться аккуратно, даже мельчайший дефект не допускается.
При работе нужно быть аккуратным, т. к. прикладывая большое усилие, можно повредить саму обшивку.
Подключение камеры к магнитоле или источнику вывода изображения
После непосредственной прокладки кабеля следует приступить к подключению камеры к дисплею.
Стоит учитывать, что при монтаже снятие аккумулятора становится причиной блокировки магнитолы.
После этого придется вводить код разблокировки. Среди особенностей процедуры отметим следующее:
- Применяются специальные переходники.
- Качественное подключение предусматривает применения изоляции.
- Места соединения должны быть защищены от вибрации и иного воздействия.
На этом этапе редко допускаются ошибки, но могут возникнуть проблемы с подбором подходящего переходника.
Подключение к головному устройству
Этап подключения к головному устройству проводится после того, как большая часть элементов системы расположены на своих местах. При этом проводится соединение с головным устройством и самой камерой. Особенности проводимой работы заключаются в нижеприведенных моментах:
- К головному устройству проводится подключение при помощи соединительных штекеров.
- Для срабатывания камеры на момент включения задней передачи она соединяется с фонарем.
В продаже встречается большое количество различных переходников, которые повышают качество соединения. На момент движения транспортного средства может возникать сильная вибрация, она негативно влияет на качество контакта.
Подключение питания
Все электронные элементы системы требуют питания. В большинстве случаев в качестве питания используется фонарь заднего хода, подключение проводится при использовании плюсового контакта. Обеспечивая надежный контакт, можно рассчитывать на следующее:
- Включение камеры происходит вместе с установкой селектора в режим заднего хода.
- Отключение всей системы происходит на момент выбора другого режима.
Проблем с обеспечением питания практически не возникает, т. к. камера работает от напряжения 12В.
Круто! Но за все нужно платить – что с ценами?

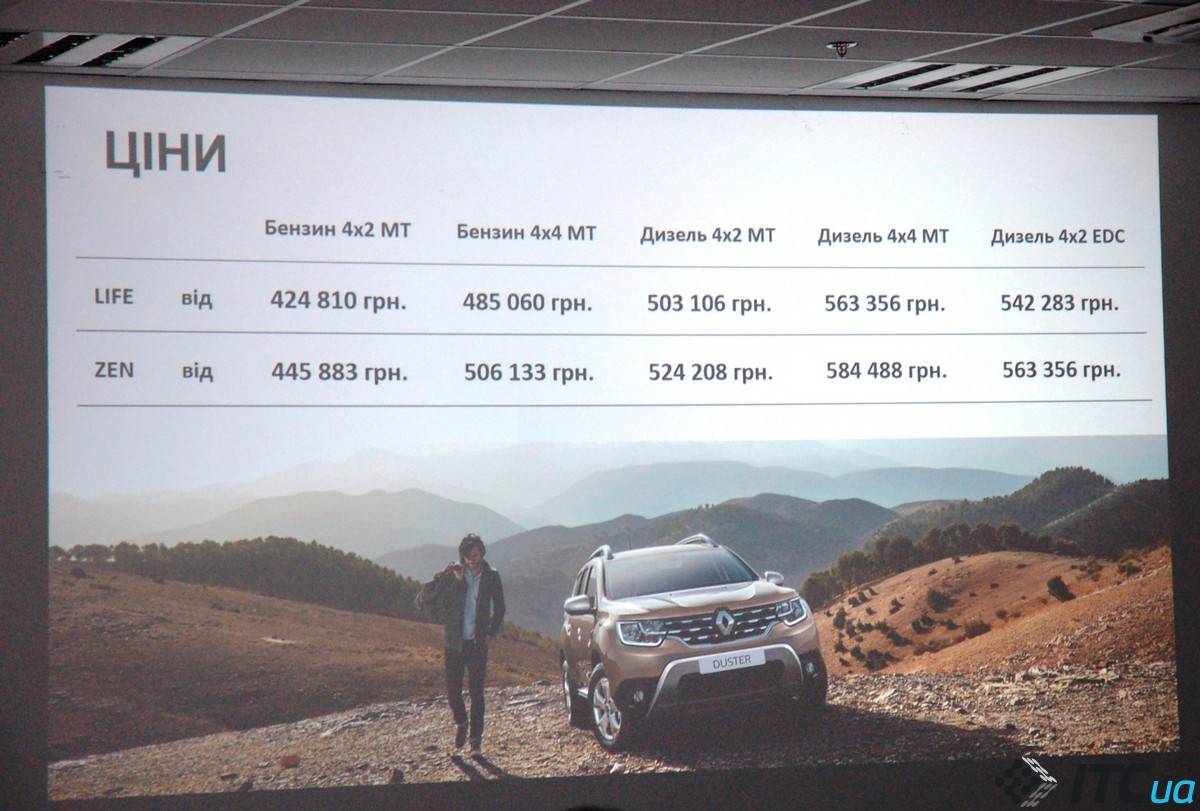

Новинка ожидаемо подорожала. Если предшественник в средних версиях укладывался в цену 400-500 тыс. грн. ($15-19 тыс.), а максимальные версии достигали в цене 530-550 тыс. грн. ($20-21 тыс.), то новый Renault Duster только стартует с отметки 420-440 тыс. грн. ($16-16,5 тыс.), средние версии находятся у отметки 500-550 тыс. грн. ($19-21 тыс.), а максимальные вплотную приблизились к 600 тыс. грн. ($23 тыс.) и даже превышают эту границу с учетом заказа опций. С другой стороны – новый Renault Duster заметно лучше оснащен: в базовую комплектацию включены ESP, контроль давления в шинах, фронтальные подушки и боковые шторки безопасности, кондиционер, круиз-контроль, передние электрические стеклоподъемники. В случае первого Renault Duster за некоторые пункты из этого списка приходилось прилично доплачивать.
В текущий момент новый Renault Duster предлагает «сетку» для выбора из десяти пунктов: разные моторы, трансмиссии, версии оснащения. Комплектаций две – основная LIFE и максимальная ZEN; плюс опции. Автомобили в разном исполнении отличаются внешним видом: накладка на бампер, окраска зеркал и рейлингов, колесные диски. Тестовые автомобили, что были представлены в фотографиях по статье выше – максимальная комплектация ZEN; автомобиль в салоне в данном блоке фото – комплектация LIFE

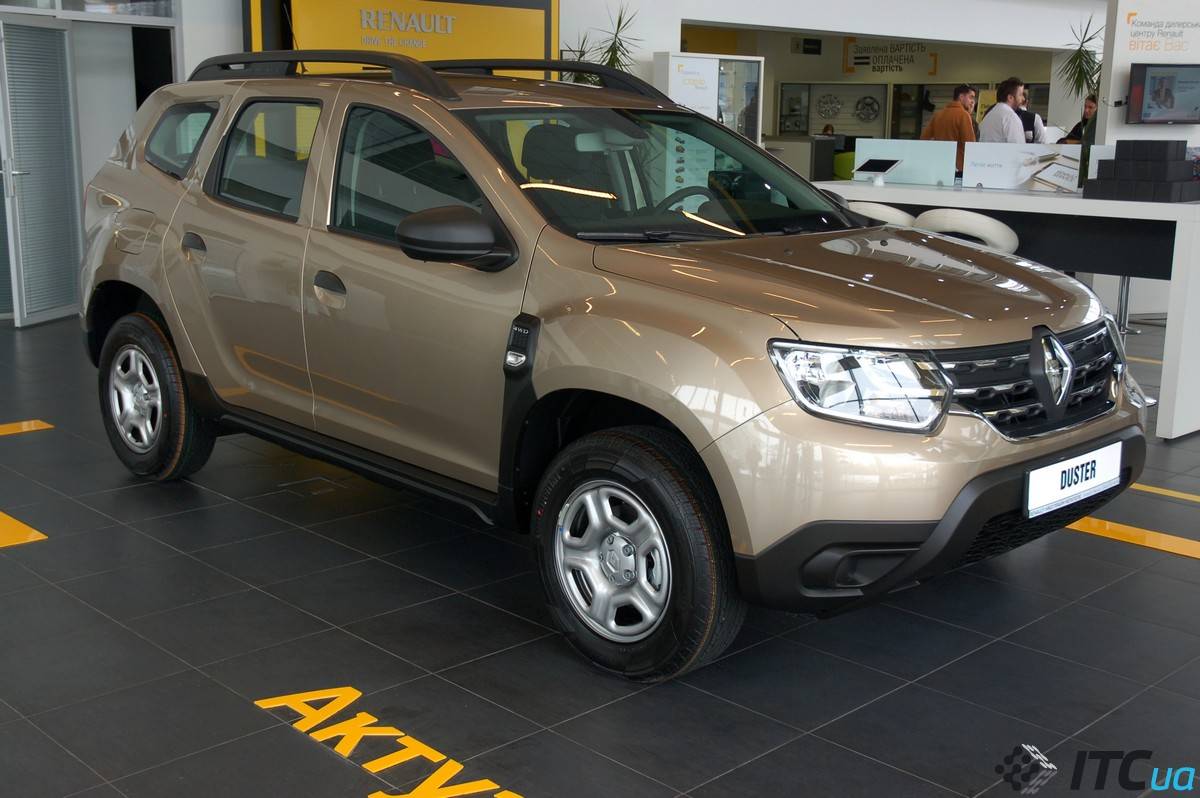

Кстати, обратите внимание на цвет – это один из двух новых вариантов окраса, что получил Renault Duster второго поколения: песочно-бежевый и насыщенный оранжевый
Удобство посадки, простор сзади, обустройство багажника, расход топлива, цена ТО – все эти вопросы еще остались за кадром: в будущем подготовим полноценный обзор. Но краткий вывод по первому знакомству с новинкой уже понятен: автомобиль стал заметно лучше в тех пунктах, за которые ругали предшественника, и при этом сохранил те пункты, за которые хвалили предшественника.
голоса
Рейтинг статьи
Типичные ошибки при установке
Допустим, всё было сделано правильно, но вместо картинки появляется надпись «Проверьте качество подключения». Тогда ищем причину:
- Перебит кабель;
- Неисправна камера;
- Сила тока, потребляемая видеокамерой – слишком большая, и центрMediaNAV на неё не рассчитан.
В третьем случае лучше купить другую видеокамеру, но можно завести питание с фары. И тогда используется схема с конденсатором.
Подключаем разделительный конденсатор
Ёмкость должна составлять 1-2 МкФ.
Что нам советует фирма-изготовитель
Купив видеокамеру для Дастера, прочитайте инструкцию. Там будет сказано:
- При установке плафона используются не только фиксаторы, но и двусторонний скотч. Это нужно для герметизации.
- Разъём RCA в пятой двери нельзя оставлять просто так. Лучше купить пластиковые стяжки, а также самоклеящиеся подкладки.
Куда лучше установить
Перед началом работ нужно обратить внимание на то, где будет размещено устройство
В бампер
Некоторые водители размещают камеру в бампере автомобиля. Особенности такого способа заключаются в следующем:
- Камера будет подвержена повышенной вибрации и другим воздействиям;
- Возможно появление механического повреждения.
Процесс монтажа видеокамеры в Дастер достаточно прост, что обусловлено хорошим клиренсом. Чтобы разместить устройство в бампере, необходимо просверлить отверстие, вывести через него камеру наружу и закрепить ее корпус изнутри.
В плафон освещения номерного знака
Некоторые варианты установки позволяют помещать камеру в плафон освещения номерного знака. Такой способ обладает следующими нюансами:
- Присутствует дополнительная защита;
- Обзор позволяет осуществлять парковку задним ходом безопасно;
- Устройство размещается там, где оно реже всего может быть подвергнуто повреждениям.
Установка в плафон применяется довольно часто. Современные видеокамеры обладают сравнительно небольшими размерами за счет чего их можно легко размещать в подобных местах. Рассмотрим подключение данного варианта.
Правила установки
Установку необходимо производить от самой камеры, затем к устройству вывода изображения, все провода должны проходить под подшивкой и закрепляться к кузову. Выбирая устройство, обращайте на условия эксплуатации и уже исходя из этого, делайте свой выбор.
Лучше всего если подключение будет производиться к уже установленной системе отображения изображения с камеры, если конечно она поддерживает данную функцию, так как это поможет сэкономить на покупке дополнительного оборудования.
На Рено Дастер вид сзади можно получить, подключив камеру к штатному головному устройству, это будет самым идеальным вариантом. Если это обычная магнитола то подключение производится благодаря специальным штекерам, через которые предается сигнал, для этого штекеры вставляются в специальное гнездо, которое имеется в магнитоле или мониторе.
Если установлена штатная мультимедийная система, то подключение производится при помощи зажимов и кабеля, и чтобы произвести подключение снимается крышка, и извлекается вся система, отсоединяется разъем, и подключается кабель, к 10 и 22 пину, после этого все устанавливаем на место
Если шнур удлиняется важно не перепутать полярность, и расцветку проводов, иначе изображение, выводимое на экран, не будет достаточно качественным
Выбор
Выбирая устройство, следует знать, что если вы приобрели камеру, которая устанавливается в бампер то установить ее вместо освещения номера, не получится и, наоборот, для таких целей существуют универсальные виды. Также при выборе следует учитывать, что эксплуатироваться она будет в различных условиях, в снег, дождь, поэтому актуальным будет, наличие у нее дополнительных защитных функций, например защита от влаги. Еще при выборе, следует заранее знать, к какому устройству она будет подключаться и при необходимости докупить дополнительные проводка и штекеры.
Камера заднего вида для Рено Дастер, оснащается специальной разметкой, благодаря которой процесс парковки становится легче. В современных версиях уже имеется наличие данной функции, и активируется она автоматически при включении задней передачи.
Подводя итог можно сделать вывод, что подключение можно произвести самостоятельно без помощи профессионала и наличия какого либо специального инструмента. Самое трудное это протяжка проводов. Установив данное устройство, вы сможете легко и просто, без каких либо проблем парковать свой внедорожник
Установка камеры заднего вида на Рено Дастер
Установка
Для того чтобы установить камеру ненужно иметь специальных навыков. Для работы понадобятся следующие инструменты:
- Стандартные провода
- Камера
- Набор отверток
- Соединители
- Если длина стандартных проводов небольшая, то нужно приготовить дополнительные провода
Как правило, ее устанавливают в месте, где находится подсветка заднего номера, а также в сам бампер автомобиля.
Во втором случае установленный элемент будет подвержен большому количеству внешних механических воздействий, и простой выезд загород может вывести камеру из строя, но из-за простаты установки в бампер, где достаточно просверлить одно отверстие многие выбирают именно этот вариант, а вот первый вариант является довольно сложным, но более практичным.
Для установки камеры в подсветку номера, необходимо снять элементы освещение номера, после чего все провода следует заизолировать, а на его место благодаря специальным креплениям установится устройство.
Имеющиеся провода, протягиваем через весь салон, для этого снимаем все накладки задней двери и укладываем провода, зафиксировать их можно скотчем. После того как все провода уложены обшивку можно установить на место.
Когда провода уложены в заднюю дверь, их нужно аккуратно протянуть через салон автомобиля для этого может понадобиться снять обшивку, но можно аккуратно протянуть их через резиновый уплотнитель и кузов, после чего провода необходимо подключить к экрану и самой камере.
К экрану камера подключается благодаря специальным штекерам, если это магнитола, и она поддерживает данную функцию, там имеется специальное штатное место.
А уже устройство, через которое выводится изображение, соединяется проводами с камерой, а камера заднего вида Рено Дастер в свою очередь с фонарем заднего хода на плюсовой контакт для подачи к ней питания, делается это для того чтобы включение происходило вовремя движение задним ходом.
Правила установки
Установку необходимо производить от самой камеры, затем к устройству вывода изображения, все провода должны проходить под подшивкой и закрепляться к кузову. Выбирая устройство, обращайте на условия эксплуатации и уже исходя из этого, делайте свой выбор.
Лучше всего если подключение будет производиться к уже установленной системе отображения изображения с камеры, если конечно она поддерживает данную функцию, так как это поможет сэкономить на покупке дополнительного оборудования.
На Рено Дастер вид сзади можно получить, подключив камеру к штатному головному устройству, это будет самым идеальным вариантом. Если это обычная магнитола то подключение производится благодаря специальным штекерам, через которые предается сигнал, для этого штекеры вставляются в специальное гнездо, которое имеется в магнитоле или мониторе.
Если установлена штатная мультимедийная система, то подключение производится при помощи зажимов и кабеля, и чтобы произвести подключение снимается крышка, и извлекается вся система, отсоединяется разъем, и подключается кабель, к 10 и 22 пину, после этого все устанавливаем на место
Если шнур удлиняется важно не перепутать полярность, и расцветку проводов, иначе изображение, выводимое на экран, не будет достаточно качественным
Снимем магнитолу
Для того чтобы извлечь магнитолу нужно:
- Снять рамку магнитолы, которую держат восемь заклепок
- Отключить два разъёма
- Открутить четыре болта, которые крепят магнитолу
После того как все подключено, на экране могут появиться надпись, что нужно проверить качество подключения это может быть по следующим причинам:
- Где то поврежден провод
- Неисправна сама камера
- Недостаточно подаваемого тока, исправить это можно подключив деталь к фаре
Выбор
Выбирая устройство, следует знать, что если вы приобрели камеру, которая устанавливается в бампер то установить ее вместо освещения номера, не получится и, наоборот, для таких целей существуют универсальные виды.
Также при выборе следует учитывать, что эксплуатироваться она будет в различных условиях, в снег, дождь, поэтому актуальным будет, наличие у нее дополнительных защитных функций, например защита от влаги.
Камера заднего вида для Рено Дастер, оснащается специальной разметкой, благодаря которой процесс парковки становится легче. В современных версиях уже имеется наличие данной функции, и активируется она автоматически при включении задней передачи.
Итог
Подводя итог можно сделать вывод, что подключение можно произвести самостоятельно без помощи профессионала и наличия какого либо специального инструмента. Самое трудное это протяжка проводов. Установив данное устройство, вы сможете легко и просто, без каких либо проблем парковать свой внедорожник
Выбор подходящей камеры заднего хода
Камера заднего вида должна выдавать сигнал в стандарте NTSC
Это важно! Питание на камеру может поступать через сигнальный кабель, тогда в сумме используются два провода. Смысл в том, чтобы не тянуть питание от фары заднего хода
И в этом случае схема выглядит тривиально.
Берём «массу» с клеммы 22, а клемма 10 — это питание и видеовход. Всё просто!
Сила тока, передаваемого с клеммы 10, не может быть очень большой. То есть, камера не должна потреблять значительную мощность.
Выполняя подключение, руководствуйтесь правилами:
- Убедитесь, что к клемме 3 подключён хотя бы один провод (сигнал заднего хода);
- Если клеммы 22 и 10 уже заняты, надо поступить так: к шнуру «массы» подсоединяем Т-коннектор, а штатный кабель от клеммы 22 отключается навсегда.
