Замена задних колодок Рено Дастер инструкция с фото

Замена передних тормозных колодок Дастер

Также их пора менять, если они замаслены или механически повреждены.

Часть жидкости из гидропривода лучше откачать, затем снять колесо

Важно переместить поршень ТМ внутрь рабочего цилиндра, только потом начинать работу

1. Взять плоскую отвертку, вставить через паз в суппорте между основанием колодки и поршнем. Нужно вдавить поршень в цилиндр.

2. Поддеть вручную, снять пружинный крепеж.

3. Этой же отверткой поддеть, снять крышечки втулок обоих направляющих.

4. Шестигранным ключом «на 7» отвернуть и вынуть нижний палец.

5. Не отделяя шланга, поднять суппорт вместе с внутренней колодкой.

6. Вынуть деталь через сопротивление пружины, входящей в поршень.

7. Вынуть из направляющей наружную запчасть. Очистить металлической щеткой посадочные места.

Прежде чем устанавливать новые детали, требуется присмотреться к маркировке внутренних деталей. Она должна быть в направлении вращения колеса, указанного стрелкой на основании запчасти.

Замена задних тормозных колодок на Renault Duster

Алгоритм замены достаточно прост. Он почти ничем не отличается от аналогичного на других автомобилях с барабанными тормозами. Включает следующие этапы:

• демонтируется колесо, снимается тормозной барабан;
• при помощи отвертки снимаются нижняя, верхняя пружины;

• при помощи пассатижей аккуратно снимается пружина регулятора зазоров;
• чашка пружины аккуратно проворачивается – необходимо выбрать момент, когда паз совместится с хвостовиком;
• опорная стояка целиком снимается с тормозного щита

Когда колодка перестает удерживаться пружиной – её очень легко вытащить. После чего на место устанавливается новая накладка. Сборка осуществляется в строго обратной последовательности. При длительной эксплуатации резьбовые соединения могут просто закиснуть. В таком случае следует использовать WD-40.

В свою очередь механизм задних колодок может просто рассыпаться

Потому все действия важно выполнять максимально аккуратно. Желательно в крытом помещении с хорошим освещением, чистым полом

Видео – Как производится замена передних тормозных дисков автомобиля ВАЗ 2109

При обнаружении вышеперечисленных признаков, необходимо срочно принимать комплекс мер по устранению неисправности. Для начала установите автомобиль на ровную площадку и установите под колеса противооткатные упоры. Не забудьте поставить рычаг переключения передач на первую скорость.

Порядок действий:

1. Ослабьте колесные болты со стороны проведения ремонта, поднимите колесо и открутите болты до конца. После этого демонтируйте колесо.
2. Открутите болты, на которых крепится тормозной суппорт. Они расположены за ним, поэтому необходимо будет вывернуть колесо в противоположную сторону. Затем подвесьте суппорт на проволоке к частям подвески, чтобы он не мешал дальнейшему проведению работ.
3. Всю поверхность диска, а также болтовые соединения необходимо обработать смазочной жидкостью WD-40.
4. Выкрутите все направляющие крепления диска и сбейте его изнутри при помощи молотка. Чтобы смягчить наносимые удары и уменьшить вибрации, используйте деревянную проставку между молотком и диском.
5. Установите новый тормозной диск и проведите сборку узлов в обратной разборке последовательности.

На этом замена тормозного диска успешно завершена. Данная процедура достаточно простая и не требует от вас особых умений.

Замена передних дисков Нивы

Поменять диски во время ремонта проще простого.

Необходимые инструменты:

1. Домкрат. Поднять автомобиль и иметь возможность демонтировать колеса.
2. Перчатки. Защита рук от любых вредных веществ.
3. Ключ. Для снятия колеса с автомобиля и ослабления тормозного суппорта.
4. Отвертка. Для снятия тормозной накладки и доступа к тормозному диску.
5. Очиститель тормозов. Для защиты нового тормозного диска и удаления грязи.

При покупке новых дисков для установки в автомобиль можно заметить, что они покрыты слоем парафина. Перед началом монтажа нужно обезжирить диски с помощью очистителя.

Замена обязательна при достижении минимальной толщины износа или при обнаружении любых аномалий (царапин, искривлений, трещин, разрывов). Каждый механизм имеет заранее определенный минимальный предел толщины, ниже которого он подлежит замене. Этот минимальный предел износа указан на листе описания. Если боковая сторона тормозного механизма равна или меньше указанного минимального предела, то необходимо произвести замену.

При установке фланца на контур диска трудно точно измерить остаточную толщину. Для эффективного измерения толщины тормозного механизма требуется измерить его толщину на трех различных высотах: первая около внешнего фланца, вторая в центре и третья около внутреннего края. Для замены механизмов понадобится сначала снять их, то есть поднять автомобиль с помощью домкрата.

Внимание! Необходимо тщательно очистить ступицу, чтобы при торможении не возникало вибраций. Замена происходит следующим образом:. Замена происходит следующим образом:

Замена происходит следующим образом:

1. Снимается колесо.
2. Выворачивается болт у нижнего тормозного щитка.
3. С помощью отвертки отгибается стопоры винта.
4. Снимаются болты у направляющей колодки.
5. Снимается щиток и суппорт.
6. Суппорт подвешивается на проволоке или веревке.
7. Снимается защитный колпак ступицы.
8. Ступица удерживается, гайка отворачивается и снимается.
9. Диск снимается.
10. Устанавливается новый диск и снятые детали.

Замена колодок на переднеприводном Дастере

В модификации с трансмиссией 4х2 сзади используется торсионная балка с измененными барабанными механизмами. Снимаем колеса и сводим колодки жалом отвертки, затем требуется демонтировать металлический защитный колпачок, расположенный на ступице. Под заглушкой находится центральная гайка, которая отворачивается с помощью головки размером 36 мм. Кожух с запрессованным подшипником качения стягивается с колодок. Дальнейшие действия идентичны процедуре обслуживания задних тормозов на Рено Дастер с полным приводом.

При обратной сборке рекомендуется установить новую центральную гайку, которая затягивается динамометрическим ключом с моментом 175 Н*м. Элемент автоматически фиксируется на резьбовой оси, устанавливать шплинты или деформировать кромку не требуется. Если новой гайки нет, то работоспособность самофиксации восстанавливается деформированием имеющейся фаски молотком. Деталь укладывается на тиски с разведенными на 12-15 мм губками с упором на грань, а затем фаска сминается в 3 точках.

Пошаговая инструкция для полноприводных авто

Особенности для переднеприводного автомобиля

Чтобы поменять накладки на машинах с 1,6-литровым бензиновым мотором, необходимо установить авто на домкрат, снять колесо и подставить под порог предохранительную опору. Затем открывается бачок с жидкостью.

Подвижная часть суппорта удерживается болтом, для снятия крепления потребуются гаечные ключи для 6-гранных гаек размером 13 и 15 мм. Для упрощения процедуры ремонта необходимо вдавить поршень в цилиндр суппорта, манипуляция выполняется отверткой.

Затем требуется открутить болт ключом на 13 мм, удерживая палец от прокручивания вторым ключом. После снятия тормозного шланга из кронштейна суппорт поднимается вверх. Колодки остаются в неподвижной части узла, детали удерживаются на прижимных пружинах.

Перед установкой новых элементов необходимо осмотреть эластичные детали. При обнаружении механических повреждений или следов коррозионного разрушения пружины подлежат замене.

После установки накладок (левая и правая детали взаимозаменяемые) суппорт ставится на место, затем прикручивается палец. Перед монтажом колеса необходимо проверить положение шланга, который должен находиться в металлическом кронштейне. Перед началом эксплуатации автомобиля следует проверить уровень жидкости в расходном бачке на главном тормозном цилиндре.

Замена задних колодок Рено Дастер инструкция с фото

Замена задних колодок Рено Дастер на кроссовере в передним 4х2 и полным приводом 4х4 имеет ряд отличий. Но сама конструкция задних тормозов довольно схожа. Это барабанный тормозной механизм. Правда у модификации 4х2 барабан крепится с помощью ступичной гайки, а у версии 4х4 барабан прикручен звездочкой Torx-T40. Но обо всем подробнее.

Снятие тормозного барабана на Рено Дастер 4х4

Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе. Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

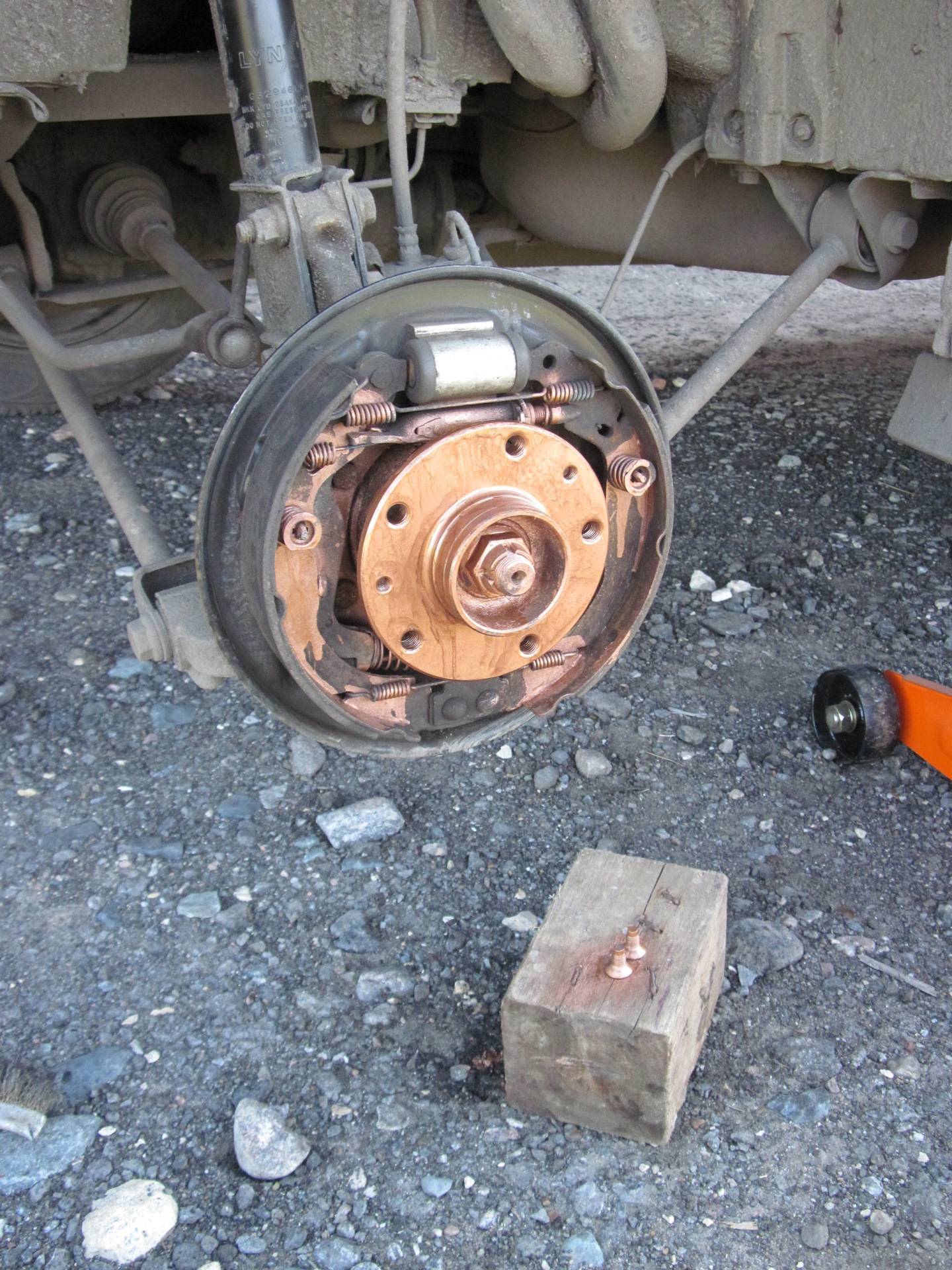

Для наглядности операция показана со снятым барабаном Рено Дастер.

Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Замена колодок

Замена троса ручника Duster

Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.

Артикул: NK 9039148

Работа выполняется таким образом:

1. Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
2. Снимается барабан.
3. Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
4. Трос отсоединяется от разжимного рычага.
5. У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
6. Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
7. Привод вынимается из держателя, расположенного на рычаге.
8. Оболочка вытаскивается из держателя на бензобаке.
9. Тросик извлекается из отверстия в крепеже рычага подвесной балки.
10. Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
11. Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
12. Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.

Меняем передний трос

Чтобы заменить передний трос ручника, нужно:

• Полностью ослабить его натяжение, вывернув регулировочную гайку.
• Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
• Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
• От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
• Производится обратная сборка.

Ржавеем смолоду

Еще один минус – низкая коррозионная стойкость Duster. Даже протертое дверными уплотнителями дешевое заводское ЛКП лучше сразу же обновлять, иначе отсюда может пойти неконтролируемый процесс распространения ржи. То же касается и других мест трения элементов экстерьера с краской.

Любые повреждения ЛКП лучше изолировать сразу, коррозия не дремлет

Битые Renault Duster встречаются нечасто, однако косметические ремонты порой необходимы ведь метал очень легко мнется и, если сюда добавить слабое ЛКП, то становится понятно, почему даже пятилетние экземпляры с жалкими 100 тыс.км на одометре выглядят гораздо старше своих одноклассников, если не проводился хороший восстановительный ремонт. Если владельцы Duster куда-то и отдают автомобиль на покраску, то, как правило, в дешевую мастерскую, где уложат толстый слой шпаклевки и оставят шагрень под обработку напильником, не оставив шансов для полировки. Так или иначе, это выглядит лучше, чем мятый и исцарапанный ветками кузов.

Лакокрасочное покрытие Duster очень слабое. Машины с пробегом 100 000 км обычно со всех сторон покрыты царапинами

Процесс замены

Цена работы на сто

Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки

Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!

А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…

Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.

Что может сломаться?

Итак, среди наиболее часто встречающихся неисправностей автомобилей Рено Сценик следует выделить нижеперечисленные проблемы.

Выход из строя втулок стабилизатора. Пожалуй, это одна из самых распространенных проблем подвески автомобиля. Задекларированный пробег, при котором рекомендуется менять эти детали, составляет от 40 000 до 50 000 км, однако, на практике они требуют более ранней замены – после 20 000 км пробега.

• • Неисправности механической трансмиссии Рено этой модели также редки. Чаще всего возникают проблемы с сальниками кулисы механической коробки переключения передач, а также других деталей, обеспечивающих герметизацию этого узла. Сальники начинают подтекать при довольно активной эксплуатации автомобиля с агрессивным стилем вождения. С автоматической коробкой передач дела обстоят несколько хуже. Технические недостатки АКП (отсутствие специального сапуна) приводят к частому образованию конденсата внутри коробки передач. Это приводит к тому, что из-за разбавленной консистенции масла работа перепускных клапанов иногда нарушается;
  • Частые проблемы в тормозной системе связаны со случаями заклинивания привода ручного стояночного тормоза ;
  • Выход из строя опорных подшипников. Подобные неисправности также нередки среди владельцев модели Сценик, но в данном случае проблема носит больше субъективный характер. Качество дорог и манеры езды по покрытию низкого качества влияют на надежность этих и многих других деталей;

• Среди элементов электрооборудования Рено Сценик самыми ненадежными являются генератор и механизмы стеклоподъемников . Обращения на специализированные станции технического обслуживания по подобным вопросам находятся на первом месте в категории ремонта электроприборов. Также ненадежен насос омывателя лобового стекла и передних фар. Проблемы с ним начинаются даже при единоразовом замерзании воды в системе. Не настолько частыми, но периодически возникающими проблемами, являются работа центрального замка и вала заднего стеклоочистителя. Специалисты отмечают, что качество оплетки проводов электрической проводки оставляет желать лучшего. Со временем они перетираются. Нередки случаи вынужденной замены катушек на свечах зажигания по причине выхода из строя при высоком уровне влажности;
• Из механизмов и приборов рулевого управления слабым местом можно назвать датчик давления масла гидроусилителя . В некоторых случаях из-за отказа его работы утечку жидкости трудно определить, что может привести к негативным последствиям и существенно повлиять на уровень безопасности управления автомобилем;
• Работа механизма складывания зеркал также является довольно распространенным предметом обращения на СТО. Механизм зачастую выходит из строя из-за непрочного материала, из которого выполнены рабочие шестерни.

Запчасти, ТО

Признаки необходимости замены тормозных колодок

Основные признаки износа фрикционных накладок:

• сокращение объема рабочей жидкости в компенсационном бачке при отсутствии течей;
• снижение эффективности работы механизмов при резком воздействии на педаль;
• наличие посторонних звуков при использовании тормозов.

Производитель не регламентирует срок службы тормозных накладок, поскольку скорость износа материала зависит от условий эксплуатации и стиля управления. На части машин установлена система ESP, стабилизирующая траекторию подтормаживанием колес. Работа электроники дополнительно нагружает механизмы и ускоряет износ колодок. Изготовитель машины рекомендует установить новые детали при остаточной толщине фрикционного слоя в 2 мм. Срок службы деталей, по отзывам владельцев, составляет от 40 до 80 тыс. км.

Замена задних тормозных колодок Рено Дастер

Вам потребуются: ключ для болтов колес, пассатижи, отвертка с плоским лезвием, раздвижные пассатижи.Замените колодки в следующих случаях:- поверхность накладок замаслена;- фрикционная накладка непрочно соединена с основанием;- накладки имеют глубокие борозды и сколы.

1. Включите I передачу и установите упоры под передние колеса.2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).3. Снимите колесо и установите автомобиль на опору.4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.5. Снимите тормозной барабан (см. тут).

6. Сдвиньте отверткой разжимной рычаг привода стояночного тормоза вперед, сжимая пружину на тросе привода…

7. …и отсоедините трос от разжимного рычага,

8. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…

9. Снимите чашку и пружину

10. …а также опорную стойку.11. Аналогично снимите опорную стойку второй тормозной колодки

12. Немного растянув верхнюю стяжную пружину, выведите носки тормозных колодок из прорезей упоров поршней рабочего цилиндра.

13. Немного растянув нижнюю стяжную пружину, выведите носки колодок из-за ограничительной пластины нижнего упора и снимите колодки в сборе с пружинами и распорной планкой.

14. Отцепите отогнутые концы нижней стяжной пружины от колодок…

15. …и снимите пружину

16. Немного растяните верхнюю стяжнуе пружину и извлеките вилку распорной планки из паза передней колодки.

17. Отцепите отогнутый конец серьги регулятора зазоров от передней колодки.

18. Отцепите отогнутые концы верхней стяжной пружины от колодок и разъедините колодки.

19. Немного растянув оттяжную пружину распорной планки, извлеките вилку планки из паза задней колодки и отсоедините ее от разжимного рычага.

20. Отцепите отогнутый конец оттяжной пружины от распорной планки и снимите планку.

21. Снимите с задней колодки оттяжную пружину распорной планки.22. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые и потерявшие упругость, а также искривленные пружины замените.

23. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

24. Смажьте тугоплавкой смазкой для тормозных механизмов резьбу стержня А распорной планки и навинтите на него до конца гайку Б, но не затягивайте ее.

25. Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными пассатижами сожмите поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

26. Установите тормозной барабан.27. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.28. Установите на место колесо. Проверьте легкость его вращения.29. Аналогично замените тормозные колодки тормозного механизма другого колеса.30. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. тут).

Когда менять

Как снять тормозной барабан рено дастер

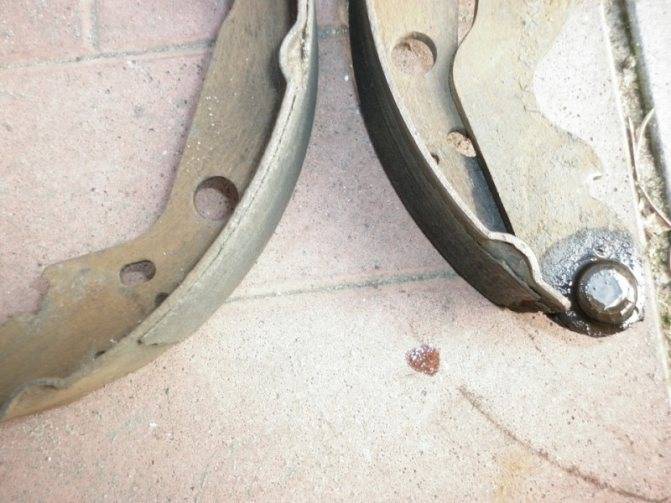

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

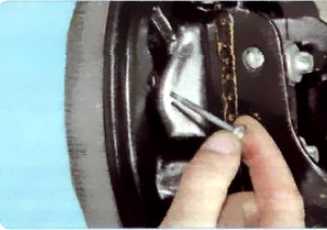

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Установка вентилируемых дисков

Установка вентилируемых механизмов — одна из простейших доработок Chevrolet Niva. Вентилируемые диски более эффективно отводят тепло, которое выделяется при торможении. К тому же они большего диаметра, что позволяет им быстрее охлаждаться и улучшать торможение. Они очень эффективны при торможении с высоких скоростей. Обычный механизм при этих условиях перегревается, машина начинает греметь и тормоз «проваливается».

Замена задних тормозных колодок Нива Шевроле необязательна — меняют их только при признаках износа. Процесс установки аналогичен монтажу обычных дисков. На всю работу уйдет примерно час.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

• чашка пружины;
• опорная стойка;
• передняя и задняя колодки;
• прижимная пружина;
• верхняя и нижняя стяжные пружины;
• распорная планка;
• колесный цилиндр;
• пружина регулятора;
• рычаг привода и трос стояночного тормоза;
• тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

• Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
• С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.

• Удаляется чаша с пружиной.

• Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

1. Отвести заднюю колодку от щита.

2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.

3. Снять данный элемент и пружину троса.

4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места

Пошаговая инструкция для полноприводных авто

Выбор задних тормозных колодок на Рено Дастер

Вне зависимости от типа колодки на Дастер должны соответствовать следующим параметрам:

• размер барабана — 228х40 мм;
• толщина фрикционной накладки — 4,9 мм;
• минимальная толщина фрикционной накладки — 3,5 мм.

Помимо колодок необходимо заменить стягивающие пружины, которые входят в состав тормозов. Эти элементы также подвергаются серьезным нагрузкам и сравнительно быстро изнашиваются. Артикул оригинальных стягивающих пружин — 7701205518.

Если стоимость оригинальных деталей слишком высока, либо в наличии нет таких тормозных колодок, то можно приобрести изделия следующих марок (артикул 2х4 и 4х4):

• Remsa (423700 и 415200);
• LPR (9890 и 1131);
• Meyle (16145330016 и 16145330012);
• Lucas TRW (GS8780 и GS8455);
• Nibik (FN43551 и ABS8455);
• Brembo (S68546 и S68525).

Существуют и другие неоригинальные задние тормозные колодки, подходящие для Рено Дастер. Основное достоинство подобных изделий заключается в низкой цене. Для полноприводных модификаций Дастера разница в стоимости деталей доходит до 2-3 тысяч рублей.
