Задние тормозные колодки рено дастер - Выбор и замена задних тормозных колодок Рено Дастер самостоятельно

Снимок555

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

2278-21-03-16

Дальнейшие операции по замене колодок аналогичны соответствующим операциям на автомобиле 4×4 (см. выше).

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Н·м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом — так, чтобы она одновременно упиралась и гранью, и основанием.

Источник статьи: http://www.zr.ru/content/articles/815867-zamena-kolodok-tormoznyx-mexanizmov-zadnix-koles-renault-duster/

Пошаговая инструкция для полноприводных авто

Цена работы на сто

Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:

недостаточная или неравномерная тормозная сила;
прихватывание тормозов после прекращения воздействия на педаль;
чрезмерный ход педали тормоза;
недостаточная интенсивность работы стояночного тормоза.

Снимаем тормозной барабан: порядок работы и инструмент

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

новый расходный материал;
отвертка, имеющая широкий плоский наконечник;
шестигранный ключ на 6 мм;
пассатижи;
домкрат для поднятия автомобиля;
подставки опорные;
монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Когда менять передние тормозные колодки (регламент)?

Износ тормозных колодок хорошо виден на фото

Замену передних тормозных колодок на Рено Дастер следует проводить при чрезмерном или неравномерном износе и в тех случаях, когда толщина фрикционного материала составляет менее 6 миллиметров

Неравномерный износ колодок может привести к шуму, скрипу во время поездок, а также неравномерному износу тормозного диска, поэтому очень важно следить за тем, чтобы тормозные колодки на автомобиле были в отличном техническом состоянии

Ресурс данных запчастей составляет в пределах 30 – 60 тысяч километров, и такой разнос в показателях в большей степени зависит от стиля вождения. Если после замены колодок, тормоза работают не эффективно, то необходимо подтянуть ручник. Когда ручник не отрегулирован, то задние колодки плохо прилегают к тормозному барабану.

Какие колодки лучше выбрать?

Оригинальные тормозные колодки на Рено Дастер, которые эксплуатируются в России с двухлитровым двигателем производит фирма Ferodo и они имеют номер 440603905R, цена такого комплекта составит в пределах 3000 – 4000 тысяч рублей.

Однако на рынке представлены и множество аналогов, которые ничуть не уступают по качеству оригинальным:

Торговая марка HI-Q от бренда SANGSIN уже достаточно давно представляет свою продукцию на Российский рынок, и заслужила достаточно признания от большого числа автолюбителей. Аналоги тормозных колодок для Дастера имеют следующие артикулы:

Sangsin Brake HP1390 (Hardron) – цена такого комплекта составляет от 2500 до 3500 рублей, (пр-во Корея). Такие колодки являются отличной заменой оригинальным.
Sangsin Brake SP1390 – цена колодок начинается от 1500 рублей, (пр-во Корея). Отличные колодки которые созданы для размеренной и спокойной езды.

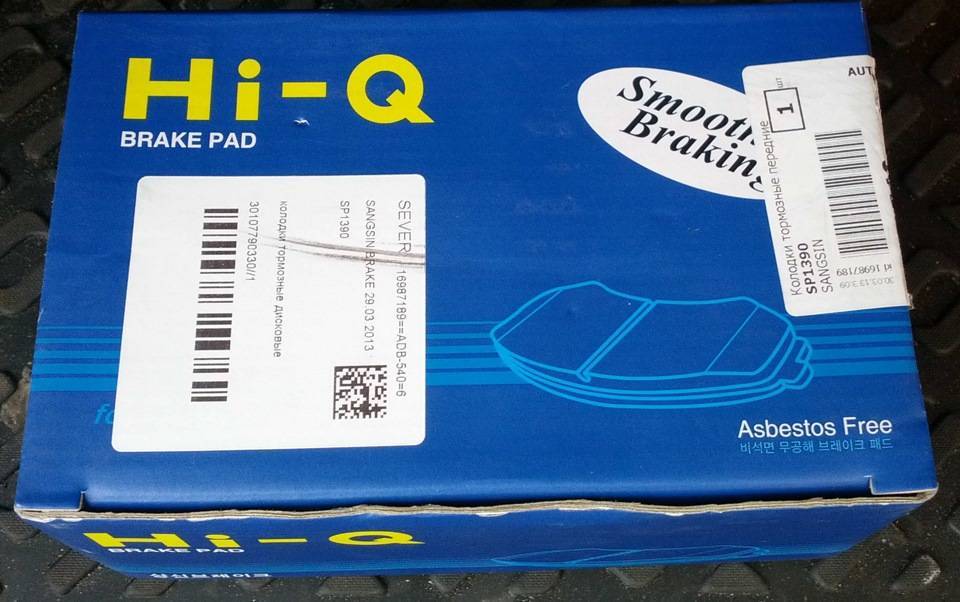

Так выглядит упаковка от передних колодок для Рено Дастер.

Также есть еще пара вариантов от менее известных производителей, но производящих не менее качественную продукцию:

Hankook Frixa FPS05 и LYNXauto BD6317 цена этих комплектов начинается от 1300 рублей. Первый и второй вариант имеют достаточно неплохие характеристики и эксплуатационные качества.

Колодки для двигателей с объёмом 1.5dCi и 1.6 литра:

Renault 410608481R – Оригинальные колодки, цена такого комплекта начинается от 1500 рублей.
Bosch 0986424795 – Колодки, имеющие отличие эксплуатационные показатели с ценой комплекта от 1500 до 2500 рублей.
Sangsin Brake GP1564 – Цена комплекта начинается от 2200 рублей, являются отличной заменой оригиналу.
Fenox BP43018 – Колодки, произведенные в республике Беларусь. Цена начинается от 500 рублей, нельзя сказать, что такие колодки предназначены для интенсивной и динамичной езды.

Передние тормозные диски на Рено Дастер

Если во время смены колодок, вы установили, что вам потребуется замена тормозного диска вы должны знать их каталожные номера, однако обратите внимание, что размер дисков на автомобили с объёмом 1.5dCi и 1.6 двигателя составляет 269 мм:

Оригинал Renault 402066300R — цена начинается от 5000 рублей.
Аналог оригинала Bosch 0986479779 с ценой от 3000 рублей.

А для двухлитровых Дастеров диаметр 280 мм.

Оригинал Renault 402064151R – цена начинается от 5500 рублей.
Аналог оригинала Bosch 0986479777 цена от 2500 рублей. Кроме этой модели на рынке существуют еще несколько аналогов, однако качество их не вызывает доверия.

Снимок555

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

Установить автомобиль на ровную площадку и заглушить двигатель.
Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
Поднять кузов домкратом и установить под порог стальную страховочную стойку.
Отвернуть болты и снять колесо со ступицы.
Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
Вынуть противоположный крючок пружины из отверстия в задней накладке.
Демонтировать по аналогии нижнюю пружину.
Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
Вытащить стержень с противоположной стороны барабанного механизма.
Снять по аналогичной методике фиксатор передней накладки.
Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
Удалить колодку и пружину, установленную на металлическом наконечнике троса.
Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Запчасти, ТО

Советы по уходу и обслуживанию тормозной системы

Строго придерживаться графика проведения технического осмотра. Изготовитель рекомендует интервал в 15000 км;
Покупать, устанавливать исключительно оригинальные запчасти, расходные материалы;
Придерживаться умеренного стиля вождения. При систематической эксплуатации по бездорожью, горным серпантинам устанавливать тормозные диски класса с насечками, перфорированной поверхностью.

Все еще не знаете, как самостоятельно заменить элементы тормозной системы — прочтите инструкцию, просмотрите видео. Не имеете достаточного времени для обслуживания Нива Шевроле — обратитесь в сервисный центр для заказа платной услуги.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

чашка пружины;
опорная стойка;
передняя и задняя колодки;
прижимная пружина;
верхняя и нижняя стяжные пружины;
распорная планка;
колесный цилиндр;
пружина регулятора;
рычаг привода и трос стояночного тормоза;
тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
Удаляется чаша с пружиной.
Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

Отвести заднюю колодку от щита.
Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.
Снять данный элемент и пружину троса.
Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места

Как Снять Задний Барабан На Рено Дастер

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

ключ для колесных болтов,
пассатижи простые & раздвижные,
плоскую отвёртку.

Задние колодки пора менять при:

истончении накладок,
замасленности накладок,
плохом их соединении с основой,
сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

Включается 1-я передача, ставятся колёсные упоры спереди.
Ручник до упора отжимается вниз.
Заднее колесо снимается, Рено Дастер подпирается.
Тормозную жидкость желательно немного откачать из бачка.
Снимается барабан.
Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
Трос отсоединяется от рычага.
Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
Чашка с пружинкой, опорная стойка снимаются.
Ссылка на фото
Так же снимается вторая опорная стойка следующей накладки.
Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.
Источник изображения
От накладок отцепляются кончики стяжной пружины, она снимается.
Из пазика колодки спереди извлекается вилка распорки.
От передней накладки отцепляется конец серьги зазорного регулятора.
От колодок отцепляются концы стяжной спирали, накладки разъединяются.
Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
С задней колодки снимается оттяжная пружинка распорочной планки.
Тормозной механизм осматривается, очищается от грязи.
Деформированные заржавевшие детали меняются на новые.
Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
Барабан ставится на место.
Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
Колесо ставится на место, проверяется, насколько легко оно вращается.
Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Замена задних тормозных элементов

Задние тормозные колодки Рено Дастер меняются в случае износа барабана, или по достижению толщины меньше двух миллиметров. Перед заменой, следует проверить состояние жидкости, и если она близка к максимальной отметке, то нужно откачать часть шприцом, чтобы вовремя замены она не вытекала.

Прежде чем приступать к замене автомобиль нужно снять со стояночного тормоза, после этого снимаем колесо, и демонтируем барабан, сжав колодки между собой. Чтобы их сжать и снять барабан нужно взять обычную отвертку и засунуть ее в отверстие для болта, которая предназначена специально для фиксации колеса. Когда колесо зафиксировано, находим храповую гайку, которая располагается между барабаном и механизмом управления зазором колодки, и снизу вверх проворачиваем ее, так чтобы длина в распорном приспособлении становилась меньше.

Проверка степени износа тормозных колодок и дисков Renault Duster

В соответствии с регламентом технического обслуживания завод-изготовитель рекомендует проверять состояние колодок и дисков передних тормозных механизмов через каждые 15 тыс. км пробега, а через 60 тыс. км проверять состояние и очищать от пыли колодки задних тормозных механизмов. Однако при каждом техническом обслуживании рекомендуем проверить состояние всей тормозной системы автомобиля. Работу выполняем на смотровой канаве или эстакаде. Для проверки состояния и степени износа колодок и дисков поочередно снимаем передние колеса.

Через окно суппорта оцениваем состояние тормозных колодок. Заменяем комплектом колодки тормозных механизмов передних колес, если толщина любой колодки, включая ее основание, достигла предельно допустимой толщины 6,0 мм. Поворачивая диск тормозного механизма, осматриваем его рабочие поверхности с обеих сторон. На рабочих поверхностях диска не должно быть трещин и глубоких борозд. Чтобы измерить толщину диска, следует снять тормозные колодки.

Штангенциркулем измеряем толщину диска, которая должна быть не менее 21,8 мм.

Расположение маркировки минимальной толщины тормозного диска. Если в результате износа на максимальном диаметре диска образовался высокий буртик, который мешает сделать точный замер, удаляем буртик с помощью напильника или иным способом, либо измеряем толщину диска микрометром. Тормозной диск с дефектами рабочих поверхностей или предельным износом заменяем. Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию его передней колодки, которая изнашивается быстрее задней. Для этого в щите тормозного механизма выполнено смотровое окно (отверстие), закрытое резиновой заглушкой. Вынимаем заглушку…

…и через окно оцениваем состояние передней тормозной колодки. Если толщина колодки (накладка вместе с основанием) менее 5,0 мм, колодки обоих тормозных механизмов необходимо заменить. Для проверки состояния колесных цилиндров и барабанов тормозных механизмов снимаем барабаны. Осматриваем барабаны, на них не должно быть трещин и сколов. При большом пробеге автомобиля…

…штангенциркулем измеряем внутренний диаметр барабана.

Маркировка на барабане тормозного механизма – внутренний диаметр барабана не должен быть больше 229,5 мм. При износе рабочей поверхности до максимально допустимого диаметра, а также при наличии глубоких борозд заменяем тормозной барабан. Для проверки состояния манжет колесного цилиндра поочередно, с каждой его стороны…

…сдвигаем край чехла с выступа корпуса цилиндра. При наличии тормозной жидкости под чехлом, свидетельствующей о неисправности уплотнительных манжет колесного цилиндра, цилиндр необходимо заменить. Для проверки работоспособности вакуумного усилителя тормозов при неработающем двигателе 5–6 раз нажимаем на педаль тормоза и, удерживая ее в нажатом положении, пускаем двигатель. При исправном вакуумном усилителе после пуска двигателя педаль должна слегка податься вперед. Если этого не происходит или торможение недостаточно эффективно (педаль тормоза нужно нажимать с большим усилием), нужно проверить герметичность соединений трубки подвода разряжения к вакуумному усилителю и исправность самого усилителя. Проверяем состояние тормозных трубок. Трубки должны быть надежно закреплены в держателях и не должны иметь вмятин, механических повреждений, глубокой коррозии, а также следов течи тормозной жидкости. При необходимости подтягиваем соединительные штуцеры или заменяем неисправные детали. На тормозных шлангах не должно быть трещин, разрывов и потертостей. Проверяем состояние каждого шланга, создав давление жидкости в тормозной системе. Для этого помощник должен с усилием нажать на педаль тормоза и удерживать ее во время осмотра. Появление вздутий резины или течи тормозной жидкости из шланга и его наконечников не допускается. При обнаружении повреждений заменяем шланги комплектом. Проверяем работоспособность стояночного тормоза. Полный ход рычага стояночного тормоза должен составлять 6–8 зубцов (щелчков) храпового устройства. При необходимости регулируем стояночный тормоз.

Выбор и замена задних тормозных колодок Рено Дастер самостоятельно

Снимок555

2278-21-03-16

Пошаговая инструкция для полноприводных авто

Цена работы на сто

Снимаем тормозной барабан: порядок работы и инструмент

Процесс замены
