Три способа как проверить датчик коленвала
Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.
Проверка сопротивления омметром
Проверка ДПКВ с помощью омметра и осциллографа
Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.
Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.
Проверка значения индуктивности
Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:
- мегаомметр;
- сетевой трансформатор;
- измеритель индуктивности;
- вольтметр (желательно цифровой).
Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.
Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.
Проверка с помощью осциллографа
Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев
С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:
- Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
- Запустить программу для работы с осциллографом.
- Взять любой металлический предмет и помахать им перед ДПКВ.
- Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.
Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.
Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику
Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.
Датчики педали газа и дроссельной заслонки
Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.
А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.
Источник
Комплексная проверка на Opel Vectra B
Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.
Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.
В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.
Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.
Но для комплексной проверки понадобится больше оснащения:
- Мультиметр;
- Мегаомметр;
- Прибор для измерения индуктивности.
Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.
Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.
Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.
Приборы на фото ниже.
Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.
На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.
Датчики кислорода
Один находится в выпускном коллекторе, расположен для катализатора (верхний датчик). Его выход из строя приводит к повышению или нестабильности оборотов, снижению тяги и другим проблемам в работе двигателя.
При диагностике требуется обратить внимание на температуру верхнего датчика кислорода, который оборудован спиралью. Она нагревается при запуске
Значение в миливольтах должно находиться в рамках от 100 до 800 мВ. Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме.
Решение проблемы – замена лямбда-зонда. Нижний датчик идет как диагностический и сигнализирует о состоянии катализатора. Если он оборван, это не влияет на работу двигателя в целом, но может привести к выходу катализатора из строя.
Датчик положения коленвала: признаки неисправности и проверка ДПКВ
В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:
- холодный или прогретый двигатель не заводится;
- во время работы под нагрузкой возникает детонация;
- плавают обороты холостого хода;
- снижается мощность двигателя, пропадает динамика;
- скачут обороты во время движения, произвольно меняются обороты и т.д.
Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.
что показывает компьютерная диагностика двигателя
. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.
Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.
Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.
Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.
В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).
Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.
Датчик коленвала на Рено Логан: за что отвечает, где расположен, цена, артикулы
За что отвечает контролер:
- Синхронизация фазы впрыска топлива;
- Подача заряда для воспламенения горючего в камере сгорания.
Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.
В процессе прохождения зубьев ДПКВ считывает их количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.
Угол наклона зубьев составляет шесть градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.
Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Затрудненный запуск мотора;
- Работа на холостых оборотах нестабильная;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Увеличенный расход горючего;
- При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.
Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.
| Название / каталожный артикул | Цена в рублях |
| Maxgear 24-0043 | От 600 – 650 |
| StartVOLT VS-CS 0901 | От 600 – 650 |
| Autlog AS4124 | От 600 – 650 |
| Lucas SEB1780 | От 600 – 650 |
| Autlog AS4260 | От 600 – 650 |
| Meat & Doria 871751 | От 600 – 650 |
| Kamoka 109007 | От 800 – 1000 |
| Maxgear 24-0071 | От 800 – 1000 |
| Autlog AS4850 | От 800 – 1000 |
| Stellox 0600003SX | От 800 – 1000 |
| Hoffer 75174841 | От 800 – 1000 |
| Meat & Doria 874841 | От 800 – 1000 |
| VDO A2C59513358Z | От 800 – 1000 |
| VDO S119915001Z | От 800 – 1000 |
| ERA 550467 | От 800 – 1000 |
Технические характеристики ДПКВ:
- Диапазон сопротивления обмотки: 810 Ом;
- Индуктивность обмотки: 277 мГц;
- Минимальная амплитуда напряжения датчика: 0.28В;
- Максимальная амплитуда: 222В;
- Габариты: 36x49x90 мм;
- Масса: 64 грамма.
Инструкция по самостоятельной диагностике
Проверить контролер можно специальным оборудованием — мультиметром.
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 750 – 800 Ом. Превышение или занижение – признак неисправности.
- Принимаем решение о целесообразности замены, установки нового оборудования.
Причины преждевременного износа ДПКВ
- длительная эксплуатация без профилактики;
- брак при изготовлении;
- стороннее механическое повреждение;
- попадание внутрь контролера песка, грязи, металлической стружки;
- обрыв датчика зубьями коленвала;
- повреждение ДПКВ в ходе ремонтных работ;
- короткое замыкание в бортовой цепи.
Замена регулятора холостого хода Логан: как выполнить
Для замены датчика холостого хода на Рено Логан нужен стандартный набор инструментов — такой есть в каждом автосервисе. Действуем по такому алгоритму:
- Отсоединяем минусовую клемму от аккумулятора.

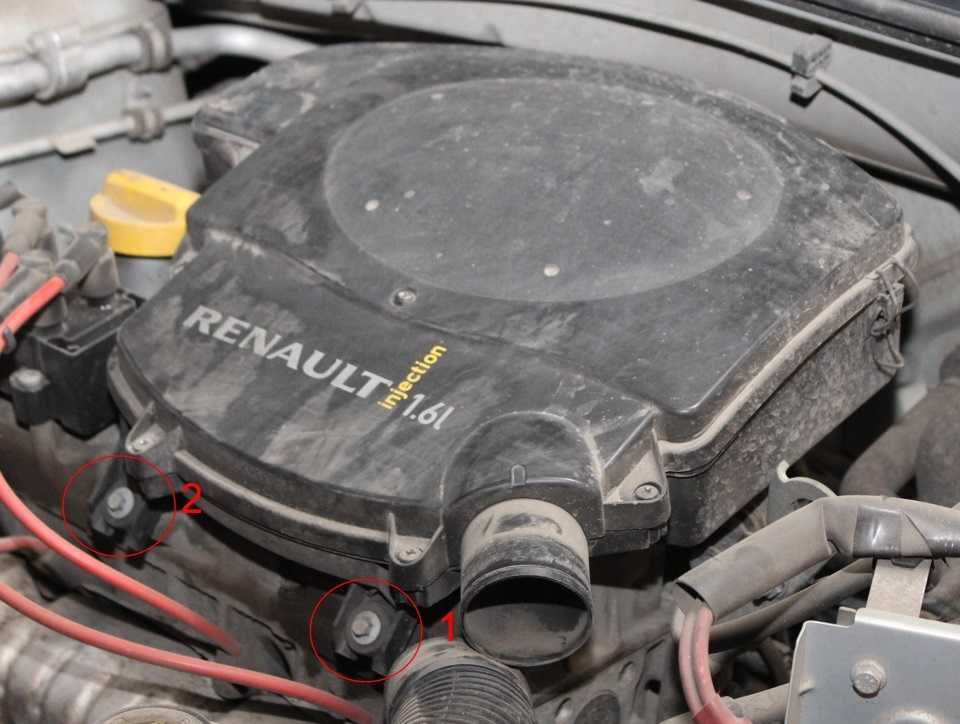

- Отворачиваем болты, снимаем воздушный фильтр вместе с корпусом.

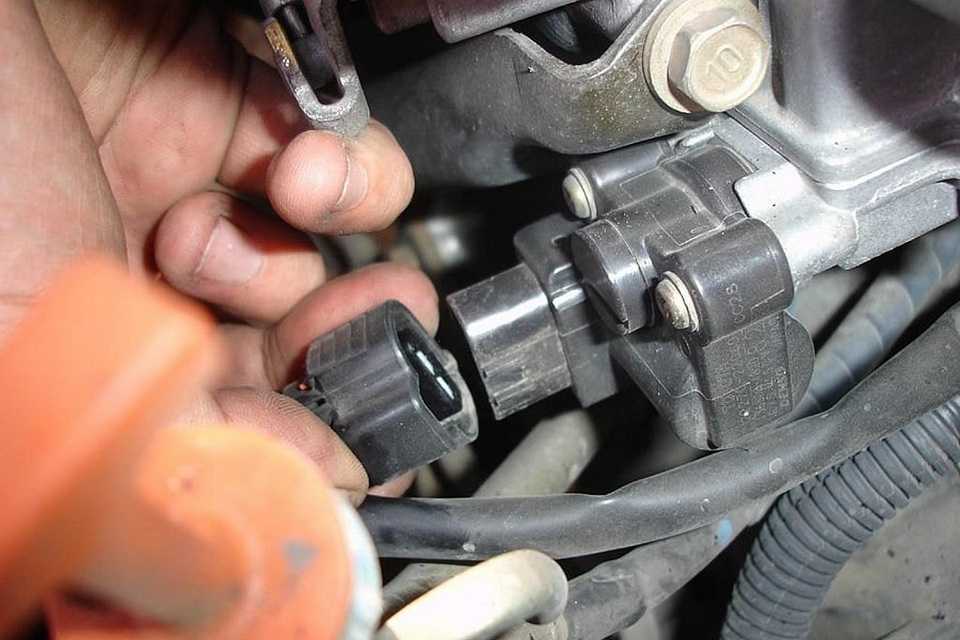

Отсоединяем разъем от датчика (тут хорошо видно его расположение).
- Откручиваем 2 винта, которыми регулятор прикреплен к дроссельному узлу.
- Выполняем снятие датчика.
- Ставим новый.
- Сборку выполняем в обратной последовательности.
На Рено Сандеро замена датчика холостого хода производится точно таким же образом, так как силовые агрегаты у моделей идентичные.
Не всегда регулятор ХХ нужно менять. Перебои в работе могут быть вызваны загрязнением компонента. В таком случае новый ставить нет смысла. Можно просто промыть деталь. Чистка нужна не только регулятору, но и дроссельной заслонке. Эту процедуру лучше проводить регулярно.
Где находится датчик коленвала. На всех автомобилях LADA ДПКВ крепится к картеру двигателя (к нижней его части) при помощи одного болта. На схеме он под номером 2.
Чтобы поменять датчик коленвала следует отсоединить от него колодку с проводами и вывернуть болт крепления (ключ «на 10»). На двигателях Renault-Nissan (например, H4M) предварительно придется снять (отвести в сторону) защитный кожух.
Установка ДПКВ осуществляется в обратной последовательности. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленвала. Зазор должен быть 1±0,41 мм, он задан конструкцией датчика и не регулируется.
Калибровка
Так как мы скидываем клемму с аккумуляторной батареи на продолжительное время, ЭБУ обнуляет калибровочные значения регулятора ХХ.
Провести калибровку датчика можно 2 способами: с помощью дилерского оборудования на СТО или вручную. Рассмотрим подробнее второй вариант.
ЭБУ двигателя автомобиля обновляет положения калибровки запорных элементов датчика ХХ при каждом запуске силового агрегата и по достижении машиной скорости 50 км/ч при равномерном ускорении.
Процесс калибровки заключается в полном втягивании запирающего элемента и последующем выпуске его до момента полного закрытия клапана. Проще говоря, для калибровки клапана ХХ Рено Логан авто достаточно не спеша разогнаться до скорости чуть более 50 км/час.
Есть альтернативный способ, при котором машину разгонять не нужно:
- Подключаем обратно к аккумулятору минусовую клемму.
- Включаем зажигание, выжидаем 10-15 секунд, не запуская двигатель. Шток регулятора отходит в крайнее положение.
- Заводим машину. В этот момент двигатель работает на повышенных оборотах.
- Ждем 1-1.5 минуты и глушим двигатель. Шток регулятора ХХ переходит в крайнее положение.
- Повторяем пункты 3 и 4 пять раз.
- Опять заводим автомобиль, даем ему поработать на холостом ходу около 5 минут. Обороты ХХ сами придут к нужному значению.
Детонационный контроллер на Логане установлен на блоке цилиндров, в частности, между вторым и третьим. Менять датчик детонации лучше всего после того, как машина будет загнана на эстакаду или в гараж с ямой.
Это необходим сделать, поскольку датчик детонации расположен в неудобном месте и получить к нему доступ может быть затруднительно:
- В первую очередь нужно сжать фиксатор и убрать в сторону колодку с проводом.
- Используя ключ на 24, выкрутите элемент и извлеките его.
- Проведите установку элемента в обратном порядке.
На Логане установлены и многие другие компоненты — датчик заднего хода, датчик кислорода или лямбда-зонд, датчик уровня топлива, датчик коленвала, регулятор антиблокировочной системы. Все эти детали, будь то датчик заднего хода или скорости, меняются по одному принципу — отключается колодка с проводом, после чего деталь извлекается и меняется на новую.
Извините, в настоящее время нет доступных опросов.
Технические характеристики Renault Logan
| Версия | 1.4 | 1.6 | 1.6 16V | 1.6 16V | 1.5 DCI | 1.5 DCI | 1.5 DCI |
| Двигатель | бензин | бензин | бензин | бензин | турбодиз | турбодиз | турбодиз |
| Объем | 1390 см3 | 1598 см3 | 1598 см3 | 1598 см3 | 1461 см3 | 1461 см3 | 1461 см3 |
| Расположение цилиндров / клапанов | R4/8 | R4/8 | R4/16 | R4/16 | R4/8 | R4/8 | R4/8 |
| Максимальная мощность | 75 л.с. | 84 л.с. | 102 л.с. | 103 л.с. | 65 л.с. | 68 л.с. | 86 л.с. |
| Максимальный крутящий момент | 112 Нм | 128 Нм | 148 Нм | 148 Нм | 160 Нм | 160 Нм | 200 Нм |
| Динамика | |||||||
| Макс. скорость | 162 км/ч | 175 км/ч | 183 км/ч | 190 км/ч | 155 км/ч | 158 км/ч | 167 км/ч |
| Разгон 0-100 км/ч | 13.0 сек | 11.5 сек | 10.2 сек | 9.5 сек | 15.5 сек | 15.2 сек | 13.0 сек |
| Средний расход топлива в л/100 км | 6.9 | 7.3 | 7.1 | 7.0 | 4.8 | 4.7 | 4.6 |
Как самостоятельно заменить датчик коленвала на автомобиле Рено Логан
Процесс замены прост, задача посильна для каждого автолюбителя. Временной интервал 10 — 15 минут, при наличии инструментов, запасной детали.
Необходимые материалы, инструменты:
- ключ на «10», головка, вороток, отвертка с плоским наконечником;
- ветошь, дополнительное освещение по мере необходимости;
- новый контролер.
Пошаговое руководство по замене своими руками:
- машину помещаем на эстакаду (смотровую яму);

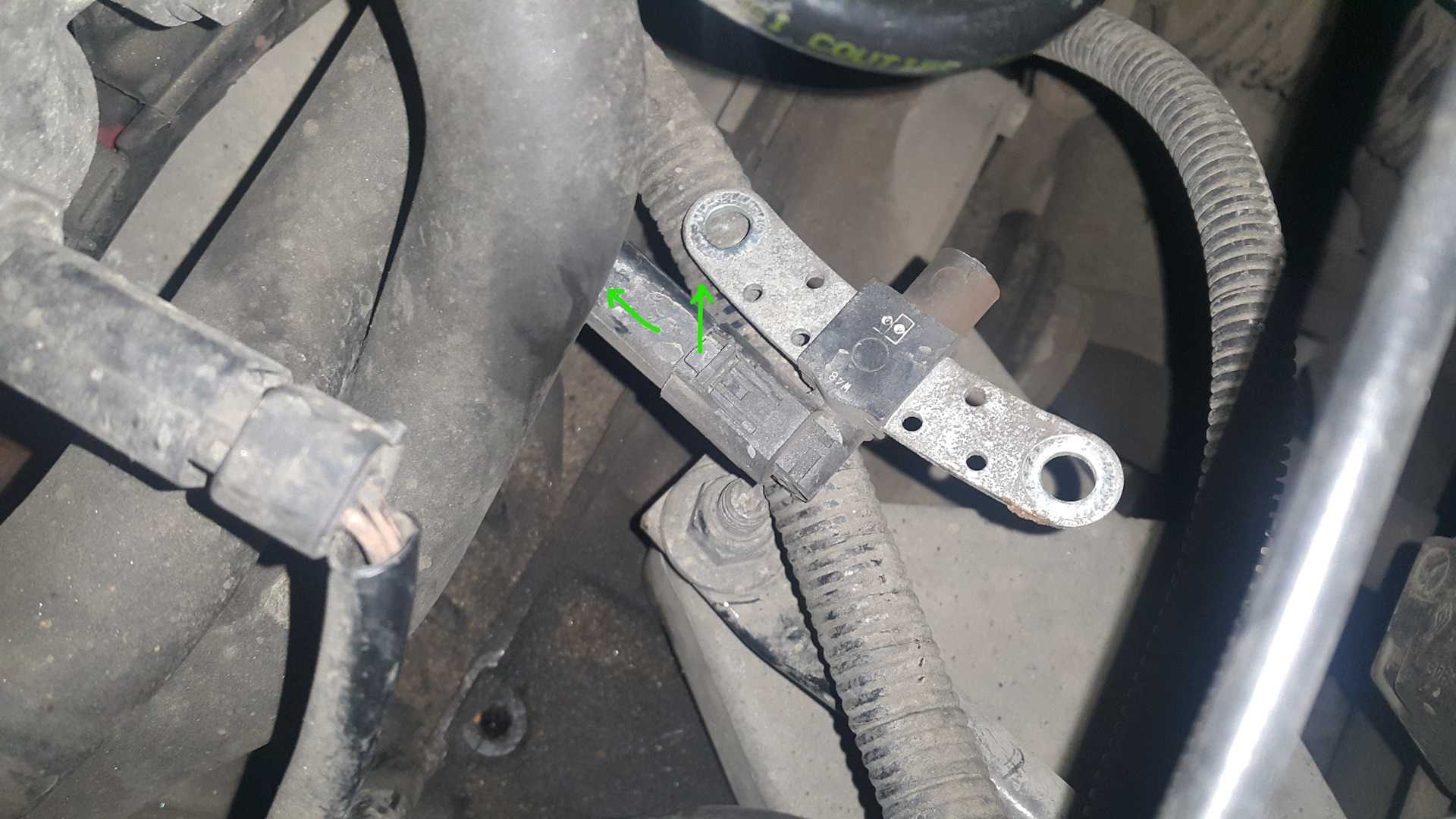

- под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
- выкручиваем фиксатор ДПКВ (ключ на «10»);
- извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
- вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.
Непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность оборудования.
Инструменты:
Поэтому заменить его на какие-то аналоги просто невозможно — он не будет работать. Подбирать следует строго в соответствии с моделью машины.
Замена датчика может осуществляться в сервисном центре или самостоятельно. Если у вас достаточно опыта, знаний и есть необходимые для этого условия, то, просто заказав у нас датчик, вы сможете сэкономить на услугах профессиональных механиков. Однако мы спешим предостеречь всех, кто не уверен в своих силах — лучше обратитесь к специалистам. Замена датчика коленвала Рено Логан 1. При этом два зуба подряд из 60 отсутствуют, из-за чего образуется промежуток.
При прохождении мимо датчика этой впадины в нем генерируется импульс, который через провод передается в блок управления двигателем. Контроллер по сигналам определяет частоту вращения коленчатого вала и формирует соответственные импульсы для форсунок. При необходимости проверки и возможной замены найти датчик нетрудно — он установлен на крышке масляного насоса.
Как поменять регулятор холостого хода рено логан?
Начались прыгать обороты при заведенной машине при нейтральной скорости! Останавливаешься на светофоре а обороты могут подпрыгнуть до 2 тыс. оборотов! Решил всё разобрать, и если он в ужасном состоянии, заменить. Подскажите, как это сделать?
ШАГ 1: Снимаем подводящий патрубок к корпусу воздушного фильтра.
ШАГ 2. Откручиваем шестигранной головкой на 10 четыре болта крепления корпуса фильтра.
ШАГ 3. Покручивая корпус воздушного фильтра влево-вправо в горизонтальной плоскости, тянем вверх, тем самым снимая его с дроссельной заслонки.
ШАГ 4. Высвобождаем трубку адсорбера, проходящую под корпусом (держится в двух местах на клипсах из ребер жесткости корпуса). Снимаем патрубок отвода картерных газов со штуцера на головке блока цилиндров. Все, корпусу более ничего не мешает, кладем его в сторону.
ШАГ 5. Далее, отсоединяем пластиковую тягу газа (аккуратно, дабы не поломать, цена ее где то в районе 700р.)
ШАГ 6. Откручиваем битой Т-30 torx саморез, который через металлическую проставку прижимает дроссельный узел к впускному коллектору.
ШАГ 7. Отсоединяем разъемы датчиков положения дроссельной заслонки и регулятора хх.
ШАГ 8. Тянем дроссельный узел вверх, все, теперь он у вас в руках.
ШАГ 9. Отверстие во впускном коллекторе закрываем от попадания сора, пыли, грязи.
ШАГ 10. Снимаем регулятор холостого хода, оттягиваем его защитную трубку, убеждаемся что там все прокопченное.
ШАГ 11. Начинаем чистить дроссельный узел. Средство, которое я купил, и не особо верил в его эффективность, оказалось-таки очень неплохого качества я вам скажу. Действует как растворитель, струя мощная, и балона хватит еще на три подобные мойки. Зубная щетка, которой я оттирал внутренние стенки дроссельного узла, позже немного растворилась.
ШАГ 12. Продуваем отверстия, сушим. Если по душе, можно оттереть наружную грязь, что я и сделал.
ШАГ 13. Далее, регулятор хх, корторый является полным аналогом того что ставят с завода, был мной закказан, и дошел за 3-дня. В коробке при распаковке, на регуляторе красуются два уплотнительных колечка. Для логана нужно то, которое черное, потолще. Красное кладем в зип. Прикручиваем регулятор на свое законное место, держится он при помощи двух саморезов торкс-Т20.
ШАГ 14. Ставим нижнее, уплотнительное резиновое кольцо на дроссельный узел.
Верхнее уплотнительное кольцо ставим на корпус фильтра. Идем к машине.
ШАГ 15. Сборку и установку деталей производим в обратной последовательности, ничего не забывем во впускном коллекторе. (Теперь дроссельный узел не болтался на впускном коллекторе, нижнее кольцо было тугим, пришлось даже плюнуть на него, чтобы установить дроссель на место.)
ШАГ 16. Снимаем минусовую клему с аккумулятора, садимся за руль, включаем зажигание, идем обратно к аккумулятору. Накидываем минусовую клему аккумулятора на свое место, ждем 5-10 секунд, скидываем клему, ждем пару секунд, снова накидываем клему, ждем 5-10 секунд (повторить 3-4 раза).
ШАГ 17. Все датчик откалибровался, прикручиваем минусовую клему на место, идем за руль заводим автомобиль и радуемся.
На всю поцедуру замены не спеша, фотографируя, у меня заняло максимум 3-часа, работы там на час максимум, если все запчасти при вас.После ремонта мой автомобиль завелся легко, что будет дальше покажет время, спасибо что дочитали до конца.
Необходимые в работе запчасти:
- Уплотнительное кольцо нижнее, RENAULT (артикул 7701047579)
- Регулятор оборотов холостого хода. VDO (артикул D95134)
Детонации
Детонационный контроллер на Логане установлен на блоке цилиндров, в частности, между вторым и третьим. Менять датчик детонации лучше всего после того, как машина будет загнана на эстакаду или в гараж с ямой.
Это необходим сделать, поскольку датчик детонации расположен в неудобном месте и получить к нему доступ может быть затруднительно:
- В первую очередь нужно сжать фиксатор и убрать в сторону колодку с проводом.
- Используя ключ на 24, выкрутите элемент и извлеките его.
- Проведите установку элемента в обратном порядке.
На Логане установлены и многие другие компоненты — датчик заднего хода, датчик кислорода или лямбда-зонд, датчик уровня топлива, датчик коленвала, регулятор антиблокировочной системы. Все эти детали, будь то датчик заднего хода или скорости, меняются по одному принципу — отключается колодка с проводом, после чего деталь извлекается и меняется на новую.
Извините, в настоящее время нет доступных опросов.
Свечи зажигания на дастер 1.6 и 2.0 л
Датчик коленвала двигателя 405, 406, 409, 4213, 4216 — дпкв (датчик синхронизации)
Renault 7700500155
Оригинальные свечи 7700500155, которые идут на все Renault Duster, производятся компанией Champion. У производителя эта же запчасть имеет номер RC87YCL, цена – 200 руб. Так же, эти свечи можно встретить в продаже под номером OE033/T10 (замена номера производителем).
Имеет один боковой электрод. Сопротивление – от 3 до 7.5 кОм. Также очень распространена модель оригинальной свечи зажигания с двумя боковыми электродами Renault 7700500168, цена – 170 руб. Данная модель, согласно официальному каталогу, с завода устанавливается на 8-ми клапанные двигатели Рено Меган и Логан.
Ее иногда устанавливают официальные дилеры при проведении ТО на Дастерах. Как показывает опыт некоторых владельцев автомобиля Duster, при установке свечей с 2-мя боковыми электродами может наблюдаться незначительное уменьшение вибрации двигателя на холостой работе двигателя. В целом же, существенной разницы между двумя моделями оригинальных свечей не наблюдается.
В дилерских центрах при проведении тех обслуживания также часто устанавливают оригинальные свечи зажигания под артикулом 224018651R, цена — 130 руб. Данная запчасть производится в России, г. Энельс. В коробке с оригиналом находятся свечи от Bosch (на российском заводе Сhampion не производится)
Размеры оригинальной свечи для Рено Дастер 7700500155
| Длина резьбы | Диаметр резьбы | Размер ключа | Зазор | Калильное число (по номенклатуре Champion) | Материал центрального электрода |
| 19 мм | M14x1.25 | 16 | 0.9 мм | 8.7 | Никель |
Калильное число в номенклатуре Champion отличается значением от других известных производителей. Калильное число 8.7 на свечах Сhampion равно 7 на свечах от NGK, 22 на Denso и 5 на Bosch.
При замене свечей зажигания на Duster стоит обратить внимание на наиболее популярные аналоги среди водителей:
- K20PR-U, Denso (Япония). Цена — 90 руб. Модель имеет U-образный паз в боковом электроде, благодаря чему искра становится мощнее, и обеспечивается лучшее сгорание смеси. Данная модель свечи также имеет массу позитивных отзывов;
- Z 193, BERU (Германия). Цена — 130 руб. Большинство отзывов – позитивные. Данная модель прекрасно отхаживает свой срок службы, и даже при замене в большинства водителей выглядят еще работоспособными;
- RFN 58LZ, EYQUEM (Франция). Цена – 180 руб. Качественная запчасть, имеющая много позитивных отзывов. Из плюсов – при установке наблюдается уменьшение шумности работы двигателя на холостых.
Denso K20PR-U
BERU Z 193
EYQUEM RFN 58LZ
Также, на Renault Duster можно установить иридиевые свечи. Наиболее популярная модель — Denso IK20, цена — 460 руб. Имеют множество позитивных отзывов. Согласно наблюдению водителей, при установке данных свечей наблюдается реальный прирост динамических показателей двигателя.
Узнайте больше о новом Логан
- Замена передних тормозных колодок на Рено Логан видео и фото
- Купить генератор и комплектующие для Renault Logan в Туле, продажа генераторов и комплектующие для Renault Logan – цены, описание и фото на сайте Авто.ру.
- Какое масло можно доливать в ГУР на Рено Логан — автомобильный портал
- Усилитель переднего бампера Renault Logan. 6001546750 Renault. Продажа оптом и в розницу.
- ЭЛЕКТРОСХЕМА РЕНО ЛОГАН — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
- Renault Logan — отзывы владельцев. Негативные, нейтральные и положительные отзывы
- Наконечник рулевой правый Renault Logan 6001550443| Автозапчасти «AвтоKрафт»
- Renault logan как снять дефлекторы — Новый Logan
Три способа как проверить датчик коленвала
Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.
Проверка сопротивления омметром
Проверка ДПКВ с помощью омметра и осциллографа
Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.
Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.
Проверка значения индуктивности
Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:
- мегаомметр;
- сетевой трансформатор;
- измеритель индуктивности;
- вольтметр (желательно цифровой).
Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.
Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.
Как обмануть датчик и завести машину
На примере Ваз 2110 рассмотрим эффективный способ, как можно завести мотор при неработающем датчике коленвала.
Для этого нужно на корпус датчика намотать тонкую медную проволоку, сделать своеобразную обмотку. Проволоку можно взять из любого реле. Вокруг корпуса необходимо сделать 150 мотков, а остаток отвести к фишке, которая подключается к ДПКВ и всунуть концы в разъем вместо датчика коленвала.
Наматывание медной проволоки на корпус датчика
Фиксация проводов на фишке
Перед тем, как наматывать медную проволоку, вокруг корпуса датчика можно сделать 2 витка бумагой или тонким картоном.
Проволока наматывается сверху на бумагу, а потом убирается, таким образом самодельная обмотка нормально станет на корпус.
Если двигатель не запустится, то нужно будет поменять местами проводки подведенные к контактам фишки. Чтобы эти проводки не выпали, их следует временно зафиксировать спичками. Долго с такой конструкцией не стоит ездить, в последствии, вышедший из строя ДПКВ нужно обязательно заменить!
На всю работу уйдет не более 5 минут и одного метра проволоки.
Суть предложенного способа заключается в частичном восстановлении процесса электромагнитной индукции. То есть при поломке штатной катушки (залитой в корпус) таким образом можно сделать элементарную катушку, которая сможет функционировать совместно с центрирующим шкивом коленвала. Как результат, сигнал будет доходить до ЭБУ и двигатель заведется. Подробнее смотрите на видео ниже.
Как завести машину при неисправном ДПКВ
