Полезные советы
Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:
- После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
- Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
- Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.
Пошаговая инструкция по проведению регулировки
Регулировка зазоров в приводе клапанов Renault Sandero
Замена прокладки ГБЦ и еще чуть-чуть — Renault Logan, л., года на DRIVE2
Далее проверяем головку блока, нет ли коробления.
Запчасти Renault Logan
Чтобы проверить, линейку ставим ребром на поверхность головки вначале посередине вдоль, потом поперек и по диагоналям, и щупом измеряем зазор между линейкой и плоскостью головки. Гбц рено логан зазор больше 0,05 мм, головка блока цилиндров подлежит замене.
После гбц рено логан устанавливаем головку блока цилиндров в обратном порядке, с учетом следующих действий: После этого устанавливаем все демонтированные детали и узлы на Renault Logan, кроме крышки ГБЦ и воздушного фильтра, в обратной последовательности. Отсоедините разъем проводки 7 от привода холостого хода и разъем проводки 8 отдатчика положения дроссельной заслонки Отсоедините следующие разъемы проводки: Отсоедините трубку 12 для вакуумного усилителя тормозного привода от впускного коллектора.
Отсоедините трубку 13 рециркуляции паров топлива. Отсоедините шаровую опору 14 и ограничитель 15 от троса привода дроссельной заслонки. Отсоедините три патрубка 16 системы охлаждения Открутите болт 18 крепления направляющей трубки масляного щупа и отцепите жгут проводов 19 Снимите выпускной коллектор. гбц рено логан
Открутите 8 болтов и снимите крышку головки блока цилиндров а потом и её прокладку. Снимите все гайки крепления и шайбы.
Прокладка головки блока цилиндров — замена
При снятии винтов обратите внимание, что они разной длины. Запомните их расположение
Для снятия головки возможно придётся применить её расшатывание.
Будьте осторожны при расхаживании. Не используйте для расхаживания ломики, монтажки, отвёртки и другие подручные средства, вклинивая их между головкой и блоком цилиндров.
Вы рискуете безвозвратно повредить двигатель. Снимите головку блока цилиндров гбц рено логан сборе с впускным коллектором, затем снимите прокладку головки блока цилиндров. Поскольку головка блока тяжёлая, лучше делать это с помощником Очистите сопрягаемые поверхности от нагара специальными средствами напр.: Сопрягаемые поверхности головки и блока цилиндров должны быть совершенно чистыми.
Для гбц рено логан применяйте деревянный или твёрдый пластиковый скребок. Ни в коем случае нельзя шабрить алюминиевые поверхности деталей воизбежание их повреждения.
Прочистите резьбу отверстий в блоке цилиндров с помощью метчика — Проверьте сопрягаемые поверхности головки и блока цилиндров на предмет деформаций, глубоких царапин, задиров и других повреждений.
Головку снимаем в сборе с впускным и выпускным коллекторами. Лучше работать вдвоем, она увесистая.
Но вполне можно справиться и в одиночку. Сняв головку следов пробоя на стальной прокладке не.
Ну, она стальная и на ней при микро пробоях особо ничего и не увидишь. Зато под ней стазу определилось место пропуска газов из первого цилиндра в систему охлаждения. К тому же первый цилиндр очень часто троил, вот и причина троения. Использовал толстую 10 мм подборную стальную линейку чуть гбц рено логан метра. Не помню уже от .
Мотор Логан 1.6 с 16 клапанами – К4М
Особенности замены и регулировки
Замену ремня ГРМ Рено Логан можно произвести самостоятельно, если следовать инструкции и иметь в арсенале необходимый инструмент (ремкомплект). Кроме того, в сети можно найти большое количество фото и видео, в которых подробно показано, как заменить указанный элемент. Выполняйте работы в следующем порядке:
- Переднее колесо снимается с правой стороны.
- Разбирается защитный кожух ремня генератора, где для этого откручивается его верхнее крепление (достаточно отклонить его в нижний угол).
- Ремень генератора снимается, для чего необходимо отвести самонатяжной ролик ключом на 15.
- Ремень гнут, с помощью пневмопистолета откручивается и снимается шкив коленвала.
- Два болта ГРМ откручиваются с помощью головки 8.
- Снимается верхняя опора двигателя, за что и упирается — под маслосливную пробку ставится крепление.
- Откручивается правая опора двигателя (5 болтов крепления откручиваются головкой 15мм).
Снимается верхняя крышка ремня ГРМ.
Далее следует установить метки (проведите ключом до 16).
Ослаблены гайки крепления натяжителя.
Ремень и натяжной ролик снимаются, при этом предварительно снят шкив коленчатого вала.
Далее необходимо определить состояние помпы: при люфте и пятнах деталь также меняется на новую.
Перед установкой нового ремня необходимо обратить внимание на состояние сальников: даже небольшое количество распыляемого масла является поводом для замены.
Правильная процедура установки нового элемента предполагает очистку места от пыли и грязи.
Новый ремень устанавливается вместе с круглой шестерней коленчатого вала — шестерня вставляется в ремень и совмещаются метки ГРМ (после установки нужно постараться не сбить их).
установлен натяжной ролик.
Все надписи выровнены и проверены.
Сборка выполняется в обратном порядке.
При замене ремня ГРМ обратите внимание на состояние уплотнительных колец крышек распределительных валов. Ремень может оборваться до регламентированных 60 тыс
Км, что не только повлечет за собой дорогостоящий ремонт, но и выйдет из строя компрессор кондиционера, генератор и гидроусилитель руля. Поэтому нарушать график проверок категорически не стоит. Как уже упоминалось выше, если ремень упал или оборвался, это вызовет неисправность клапанов (при этом они будут давить)
Ремень может оборваться до регламентированных 60 тыс. Км, что не только повлечет за собой дорогостоящий ремонт, но и выйдет из строя компрессор кондиционера, генератор и гидроусилитель руля. Поэтому нарушать график проверок категорически не стоит. Как уже упоминалось выше, если ремень упал или оборвался, это вызовет неисправность клапанов (при этом они будут давить).
Полная последовательность регулировки собственными руками
Непосредственно перед регулировочными действиями в клапанном механизме проводят осмотр всех натяжных ремней. Если обнаружено провисание, его следует устранить. Теперь все готово и проводится регулировка клапанов.
- Изначально производят выкручивание болтов, которых четыре. С помощью них фиксируются на корпусе фильтрующие элементы. Затем отсоединяются все патрубки и вынимается фильтр, размещенный в силовом узле Рено Логан;
- На данном этапе следует быть предельно внимательным, так как он влияет на безопасность дальнейших ремонтных мероприятий. Следует отсоединить провода подходящие к свечам. Они относятся к высоковольтному типу;
- Следующим действием будет демонтаж клапанной системы. Последовательно выполняется выкрутка 4-х болтов. Данная крышка должна быть снята и отложена в сторону;
- Вот и добрались непосредственно до поршневой группы. Цилиндр должен быть размещен в положении, которое соответствует мертвой точке вверху;
- Затем производят послабление контргайки. В открывшийся зазор вставляется щуп, который имеет требуемые размеры, прописанные нормативами для данной категории клапана;
- Затем проводиться подтягивание регулировочного болта до тех пор, пока подставленный щуп не начнет передвигаться после значительного применения усилия на него;
- Затем следует повторить процедуру уже со вторым и последующими цилиндрами;
- По окончанию регулировочных мероприятий следует провести обратную сборку всего механизма и также закрепить в положенных местах все, ранее снятые, фильтры.
По завершению всех операций можно смело утверждать, что регулировка клапанов на Рено Логан произведена успешно
Важно помнить, что самая оптимальная периодичность регулировки клапанного механизма на французском седане Рено Логан составляет 30 тыс. км
голоса
Рейтинг статьи
Клапана на Рено Логан как регулировать — выкладываем по порядку
Данное видео показывает как происходит регулировка клапанов на Рено Логан с двигателем 1.6 или 1.4 (8 клапанов).
Назначение зазоров
Любые отклонения от норм приводят к повышенному износу деталей.
Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.
Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.
При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.
Юстировка должна выполняться на холодном двигателе.
Когда нужно регулировать клапана на Логане
Регулировка клапанов на Логане нужна тогда, когда в районе ГБЦ слышно цоканье с частотой в два раза меньше, нежели частота вращения коленвала. Характерные стуки возникают в результате износа и хорошо прослушиваются при работе мотора на холостом ходу.
В руководстве пользователя рекомендуется проводить регулировку клапанов после 100,000 км пробега.
Зачем регулировать клапана и каким должен быть зазор
Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.
При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.
По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.
Последовательность регулировки клапанов Рено Логан своими силами
Перед проведением юстировки зазоров следует обязательно проверить натяжение ремня ГРМ и при необходимости отрегулировать его. Далее последовательность действий происходит по схеме:
- Открутить 4 болта крепления фильтрующего узла, отсоединить патрубок и снять фильтр.
- Снять высоковольтные свечные провода.

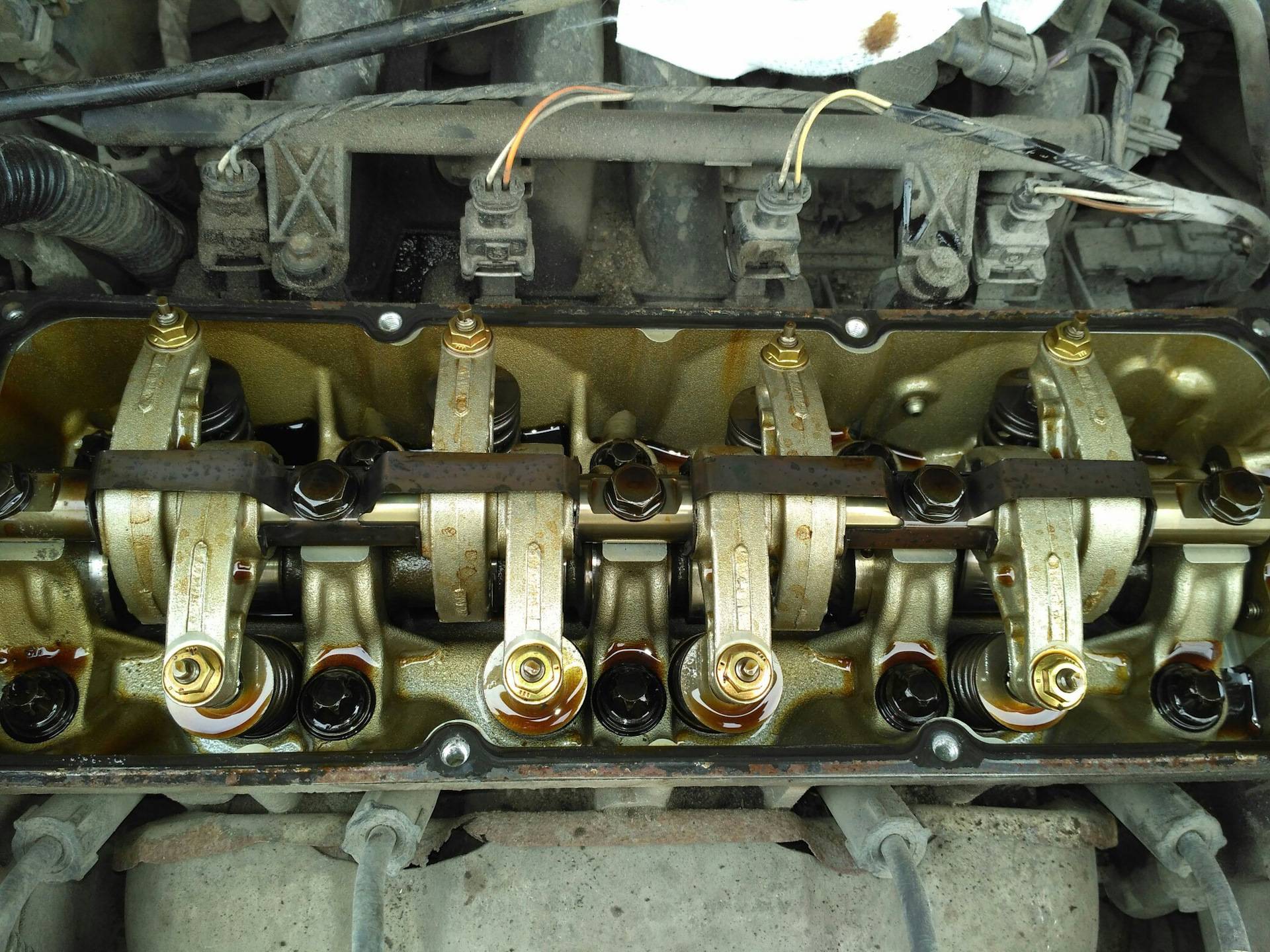

- Отвернуть 8 болтов крышки клапанного механизма и демонтировать ее.
- Первый поршень установить в положение верхней мертвой точки такта сжатия. Нумерация цилиндров начинается с маховика. В таком положении оба клапана I цилиндра закрыты и зазоры максимальны.
- Ослабить контргайку одного коромысла и вставить щуп соответствующего размера в промежуток между регулировочным винтом и торцом стержня.
- Затягивать регулировочный болт до момента, когда щуп будет перемещаться с усилием. При этом придерживать контргайку от проворачивания.
- Зажать контргайку и проверить зазор, если работа выполнена неудовлетворительно – повторить регулировку.
- Действуя по тем же образом, откорректировать второй зазор первого цилиндра.
- Провернуть коленчатый вал на пол-оборота и провести юстировку на третьем цилиндре.
- Далее регулируются клапана Рено Логан на четвертом, а затем на втором цилиндре через каждые пол-оборота из положения ВМТ.
- Установить крышку ГРМ, предварительно проверив состояние прокладки.
- Установить фильтр.
Судя по состоянию фильтрующего элемента необходимо провести его продувку сжатым воздухом или же полную замену.
Существует еще один метод корректировки зазоров. Поддомкратив левое колесо и установив прямую передачу, можно вращением колеса установить ВМТ и сделать необходимые замеры.
