Замена регулятора тормозных сил (замена колдуна) Рено Логан Сандеро (Renault Sandero Logan)

Снятие регулятора давления в тормозных механизмах задних колес, регулировка привода

Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть мм. Если расстояние от накладки площадки педали до пола не соответствует указанному в п.

Отсоедините вилку толкателя от педали тормоза см. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Для наглядности работа показана на снятом вакуумном усилителе Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля, однако при достаточных навыках регулировку можно выполнить и непосредственно на автомобиле.

Источник

Типичные неисправности РХХ

Если датчик ХХ Рено Логан неисправен, это проявляется такими симптомами:

Появление индикации «Check Engine» на приборной панели;
неустойчивая работа двигателя на холостом ходу, неконтролируемое увеличение или снижение оборотов без видимых причин даже на горячую;
вибрации и посторонние звуки при работе ДВС;
двигатель глохнет в момент переключения передачи;
при увеличении нагрузки на бортовую сеть (включение печки, кондиционера) обороты ДВС падают.

Если игнорировать проблему, силовой агрегат начнёт работать рассинхронизировано – так и до аварии недолго. Внезапно заглохший автомобиль теряет управляемость – перестает работать усилитель руля и тормозов.

Повышенные вибрации приводят к стремительному износу деталей двигателя.

Возможные причины возникновения неисправностей таковы:

подсос воздуха по системе;
неисправность датчика холостого хода (причем ошибка «Check Engine» может и не появляться);
загрязнение дроссельной заслонки;
загрязнение регулятора ХХ.

Снятие регулятора давления в тормозных механизмах задних колес, регулировка привода

Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть мм. Если расстояние от накладки площадки педали до пола не соответствует указанному в п.

Отсоедините вилку толкателя от педали тормоза см. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Для наглядности работа показана на снятом вакуумном усилителе Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля, однако при достаточных навыках регулировку можно выполнить и непосредственно на автомобиле.

На автомобиле без ABS жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный на днище кузова, между балкой задней подвески и выштамповкой для запасного колеса.С увеличением нагрузки на заднюю ось автомобиля тяга регулятора, связанная с балкой задней подвески, нагружается, передавая усилие через нажимной рычаг на шпильку и далее на два поршня регулятора.

При нажатии педали тормоза давление жидкости стремится выдвинуть поршни из корпуса регулятора наружу, чему препятствует (через пружину) усилие со стороны тяги регулятора.

Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.

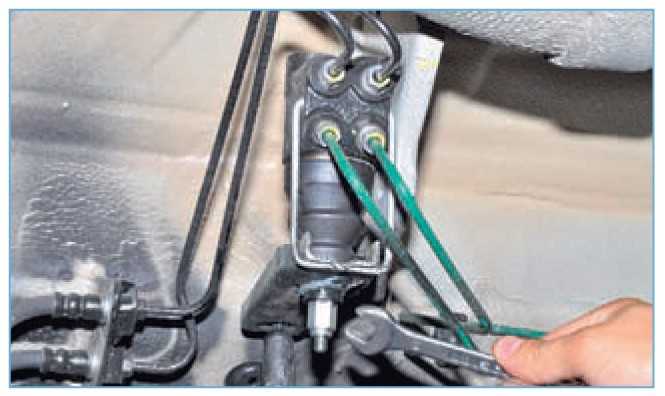

Отверните гайки крепления к регулятору четырех трубопроводов и отведите трубопроводы в сторону

Заглушите отверстия в корпусе 1 регулятора и трубопроводы любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

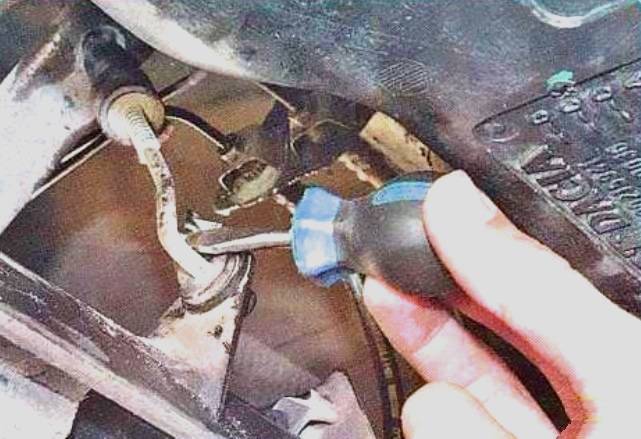

Поддев отверткой, отстегните фиксатор нагрузочного стержня регулятора…

и снимите нагрузочный стержень, выводя его концы из отверстий в кронштейне на балке задней подвески и в рычаге регулятора давления в гидроприводе задних тормозов.

Выверните два болта крепления регулятора к кузову…

и снимите регулятор.

Устанавливайте регулятор тормозных сил в гидроприводе задних тормозов в порядке, обратном снятию.

Проверьте предварительно эффективность работы регулятора резким торможением на площадке с сухим однородным покрытием

Задние колеса должны блокироваться ей значительным запаздыванием относительно передних.

Если задние колеса блокируются раньше передних (или одновременно с ними) или тормозные следы от задних колес разной длины, требуется регулировка регулятора давления.

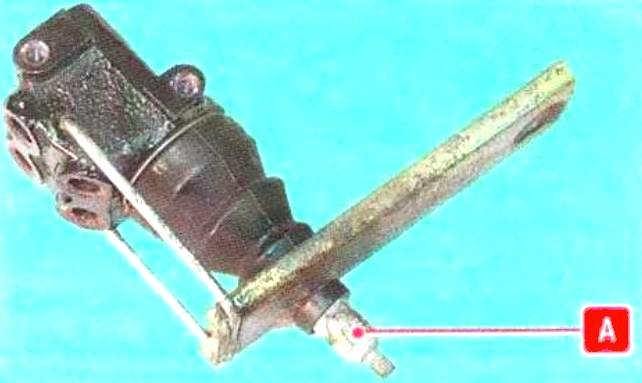

Усилие в гидроприводе задних тормозов изменяют регулировочной гайкой а на рычаге регулятора.

Однако необходим контроль давления в контурах гидропривода специальными приспособлениями, что возможно только в условиях автосервиса.

Помимо этого регулятор тормозных сил в гидроприводе задних тормозов относится к устройствам, непосредственно влияющим на безопасность движения.

Его регулировка на глаз может привести к тяжелым последствиям. Поэтому в случае неправильной работы регулятора обязательно обратитесь в сервис.

Замена регулятора тормозных сил renault logan

Регулятор тормозных сил заменяем при заклинивании поршня или при появлении течи тормозной жидкости
