Замена ремней автомобилей Renault

Замена привода на авто без кондиционера.

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан.

На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства – тензометрического тестера. Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства – натяжителя ремня. Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика. Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора.

Для такого типа силового агрегата используется другой тип ремня – 5К1110. Он так же пятиручьевой, но его длина меньше – 1110 миллиметров.

Замена ремня ГРМ Рено Логан

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

1. компрессор в паре с генератором находятся по одну сторону мотора;
2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.

Продление ресурса ГРМ

Износ ремня может быть вызван несколькими причинами:

• Эксплуатация в экстремальных условиях. Буксировка тяжелых грузов, прицепов, грунтовые дороги, высокие скорости приводят к раскручиванию коленвала на максимальные обороты. Так ремень стирается.
• Плохое качество самого ремня.
• Износ подшипников водяной помпы. Коленвал резко останавливается, вызывая рывок ремня.
• Потеки антифриза или масла. Химическое воздействие приводит к расслоению и трещинам на ремне.
• Заклинивание натяжного ролика.

Избегая вышеперечисленных моментов, можно значительно продлить ресурс ремня ГРМ.

Подробнее о замене ремней на Рено Каптур смотрите в видео:

Метки грм логан с мотором к7м (8 клапанов)

Ремонт авто на базе моторов К7М проводят, используя торцевые 10-миллимметровые и 18-миллиметровые головки.

Последовательность действий на автомобилях Рено Логан:

1. Необходимый узел скрыт правым колесом, поэтому его демонтируют. Фиксаторы колес ослабляются только тогда, когда Logan стоит на земле. Зафиксируйте колеса противооткатными упорами, поднимите ручник, а переднюю часть автомобиля закрепите надежной опорой.
2. Подбираемся к участку двигателя, скрытому за правым брызговиком.
3. Снимаем ремешок, отвечающий за работу вспомогательных агрегатов. Перед снятием рекомендуется на наружной стороне отметить направление, в котором он движется, так как неправильный монтаж приведет к ускорению износа элемента.
4. Проворачивая выступ натяжителя по часовой стрелке, снимаем ремешок.
5. Освобождаем остальные шкивы от привода, передающего движение вспомогательным агрегатам.
6. Чтобы заменить автоматический натяжитель, нужно скрутить фиксирующий болт.
7. Затем демонтируем правую опору подвески мотора.
8. Открываем доступ к картеру силовой установки, снимая с него защиту.
9. С помощью проставки устанавливаем опору под картер.
10. Снимаем держатель жгута проводов с правого кронштейна;
11. Извлекаем болты, фиксирующие правую опору к кузову.
12. Выкручиваем три фиксирующих болта, которые обеспечивают соединение правой опоры и силовой установки, избавляемся от мешающей проведению работ опоры.
13. Обеспечиваем фиксацию поршня в ВМТ.
14. Сняв болты, демонтируем защитную крышку ремня газораспределения.
15. Метки ремня ГРМ регулируем проворачиванием болта крепления шкива ремня по часовой стрелке так, чтобы обозначенное риской место совпало с местом отметки крышки головки;
16. При правильно проведенной процедуре нанесенная на приводном ремне газораспределения красная буква А совпадет с обозначением на корпусе шкива.
17. Чтобы убедиться в правильности выполнения работ, снимаем шкив, обеспечивающий движение вспомогательных агрегатов.
18. Проверяем совпадение меток зубчатого коленвального колеса и блока.

Интервал замены приводного ремня Дастер

Признаки износа ремня привода генератора Рено Дастер, который потребует такой замены:

• Бессистемные отказы, расположенные по краям. Невооруженным глазом видны небольшие трещинки, они располагаются по ребрам или выступу. Причины: постоянное воздействие высоких температур. Трещины появляются в верхней части выступа и становятся больше, изгибаясь по бокам струны. Если неисправности появляются на расстоянии дюйма или двух дюймов друг от друга, требуется замена.
• Сколы. Частицы резины отслоились от длинной полосы плотной ткани (пояса) Дастера. В случае появления порезов ремешок можно повредить в любой момент во время использования. Причина: зазубрины возникают, когда трещины рядом друг с другом проходят параллельно кабелю. Основными причинами такого износа являются тепло, стресс и естественный процесс старения.(ссылка на источник фото)
• Терроризировать. Материал частично отслаивается по краям в пазах изделия. Причина: недостаточное натяжение, перекос, новый материал, установленный на поврежденных фрикционных колесах, или сочетание этих факторов. Задиры часто возникают на дизельных двигателях.
• Абразивные повреждения. Задняя часть ремешка блестящая. При более сильном повреждении часть ткани становится видимой (повреждается).(ссылка на источник фото)
• Отслойка ребер. Резинка длинной полоски плотной ткани сильно смещена или отделяется от основы изделия.
• Неравномерное повреждение ребер. Очень сильный износ одного ребра по сравнению с остальными. Может быть слышен глухой шум.
• Падающие камни. На обратной стороне длинной полоски плотной ткани видны небольшие дырочки, небольшие углубления, вокруг которых может быть взъерошенная ткань.
• Краевой износ. Бока блестящие, клеммные шнуры изношены, рёбра порваны.
• Загрязнение маслом. Верхняя часть пояса становится чешуйчатой, опухшей.(ссылка на источник фото)
• Ремень шум. Вы слышите стуки, щебетание, скрипы, щелчки.

Процесс замены ремня ГРМ своими руками

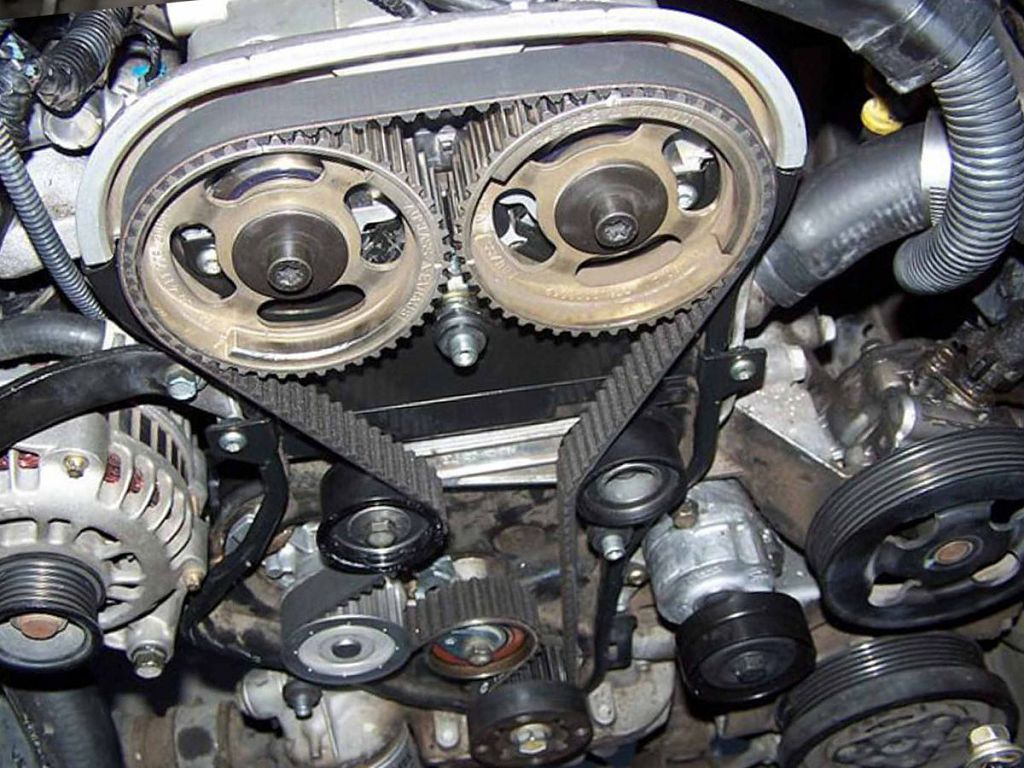

Наиболее распространенный двигатель на Рено Каптур — 2-литровый F4R. Рассмотрим на его примере, как заменить ремень ГРМ. Согласно рекомендациям производителя, вместе с ремнем стоит заменить и привод ГРМ. Это разумное требование, ввиду того, насколько тяжело поменять ремень в отдельности.

Порядок замены следующий:

1. Снятие воздуховода с помощью двух защелок.
2. Снятие скобы. Для этого отводится сапун и жгут дроссельной заслонки. Болтом на 10 откручивание скобы теплообменника.
3. Отсоединение всех элементов, находящихся на опоре. Отключение топливного шланга (перед этим спускается давление с бака), патрубка впускного коллектора, жгута проводов.
4. Снятие переднего правого колеса.
5. Снятие части покдрылка (он держится за счет трех клипс).
6. Снятие защиты картера для того, чтобы было удобнее подпереть двигатель. (Два болта находится под бампером, поэтому понадобится открутить центральный болт бампера).
7. Откручивание болтов опоры двигателя головкой на 16 мм (три болта к кузову и три болта к кожуху ремня ГРМ).
8. Опущение двигателя путем поднятия кузова.
9. Снятие скобки трубки компрессора для увеличения ее хода.
10. Снятие опоры.
11. Возвращение мотора в исходное положение путем опускания кузова.
12. Снятие кожуха. В версии 1,6 сначала снимается пластиковый, затем металлический. В версии 2,0 наоборот. Болты и гайки откручиваются ключом на 13 мм.
13. Отведение натяжного механизма.
14. Снятие ремня.
15. Установка нового ремня.
16. Сборка в обратном порядке.

Как правильно натянуть и отрегулировать

Чтобы отрегулировать натяжение ремня генератора, понадобятся гаечные ключи на 13 и 17, монтировка, жёсткая металлическая планка и линейка, также желательно из металла.

Првильное натяжение: инструкция на видео

После установки металлической планки на обоих шкивах поверх ремня генератора последний продавливается. При этом производится замер расстояния от планки до ремня. По нормам, оно не должно превышать 1,5 см, если прилагается усилие порядка 10 кг/см.

ПИНаР подносится к ремню в промежутке между натяжным роликом и генератором

Для измерения натяжения может использоваться прибор-частотомер, такой, например, как ПИНаР. Этот датчик подносится к ремню в промежутке между натяжным роликом и генератором. Делается движение, напоминающее игру на гитаре. Оптимальным считается вариант, когда прибор показывает частоту от 200 Гц до 240.

Замена ремня ГРМ двигателя 2,0

Подготовка к замене и необходимые инструменты

Подготовка к замене приводного ремня в Рено Дастер начинается с установки транспортного средства на подъемник. Потребуется снять переднее правое колесо и подкрылок. Такие действия обеспечат легкий доступ к приводному ремню.

Список инструментов и материалов:

• Набор гаечных ключей;
• Отвертка (шлицевая и крестообразная);
• Новый приводной ремень;
• Ролики натяжения.

Правила техники безопасности:

• Начинать процедуру замены после того, как двигатель остынет. Автовладелец вернулся на автомобиле после длительной поездки? Потребуется 20-30 минут, чтобы двигатель остыл.
• Обесточить бортовую сеть. Отключить минусовую клемму аккумулятора.
• Осуществлять процедуру в специальной одежде и перчатках. Вероятность возникновения ожогов и небольших травм уменьшится.

Теперь можно приступить к процедуре замены.

Процесс смены приводного ремня

На Рено Дастер устанавливаются два типа двигателей. Отличаются по объему: 1,6 л и 2 л. Процедура смены приводного ремня также слегка отличается. Ниже приведены две инструкции для каждого типа двигателя в отдельности.

Пошаговая инструкция замены приводного ремня на Рено Дастер 2,0:

Процедура замены приводного ремня на Рено Дастер 2.0 л завершена.

Пошаговая инструкция замены ремня генератора, кондиционера, гидроусилителя на двигателе объемом 1,6 л:

Установить транспортное средство на подъемник. Приподнять на 20-30 сантиметров, чтобы снять колесо. Демонтировать колесо и подкрылок.
Вернуться в подкапотное пространство. Использовать ключ на 15, чтобы открутить натяжное устройство. Крутить нужно по часовой стрелке. Приводной элемент ослабнет.
Демонтировать старый приводной элемент

Обратить внимание на маркировку элемента. Длина составляет 1822 мм.
Снять и проверить визуально ролики

При необходимости, заменить.
Снять натягивающее устройство для детальной проверки целостности. Использовать ключ на 10 мм. При помощи инструмента открутить два болта и снять устройство.
Собрать все в обратной последовательности. Установить новый ремень соответствующей длины.

Процедура замены приводного ремня на двигателе Рено Дастер 1.6 л завершена.

Shkiv_03.ai

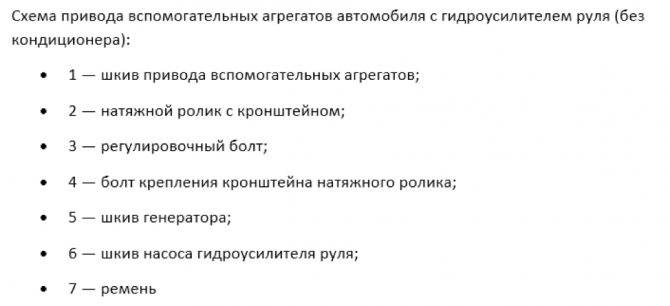

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля (без кондиционера):

• 1 — шкив привода вспомогательных агрегатов;
• 2 — натяжной ролик с кронштейном;
• 3 — регулировочный болт;
• 4 — болт крепления кронштейна натяжного ролика;
• 5 — шкив генератора;
• 6 — шкив насоса гидроусилителя руля;
• 7 — ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе Renault. Учитывая, что ремень, возможно, придется менять вне дилерского сервисного центра (например, при его обрыве), покажем способ, при котором можно приблизительно оценить натяжение ремня. Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов. Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика

Ослабив натяжение ремня, снимаем его со шкивов

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой

Пошаговая инструкция по замене ремня

Полезные советы

Как видно, на Рено Логан замена ремня генератора может потребоваться в разное время, так как износ на разных автомобилях одной марки и модели зависит от целого ряда факторов. Также, если ремень не оригинальный, на срок его службы сильное влияние оказывает и качество самого установленного изделия. Еще ошибки при установке (например, перетяжка ремня генератора) могут быть причиной преждевременного выхода данного элемента из строя. (это также касается и роликов). Конечно, ремень генератора не так важен, как ремень ГРМ, однако его обрыв или проскальзывание может стать причиной проблем с генератором и АКБ, ГУР, кондиционером и т.д. Чтобы избежать неожиданных поломок и сбоев в работе навесного оборудования, рекомендуется следить за состоянием ремня и выполнять замену согласно приведенным выше правилам и рекомендациям.

Пошаговая инструкция по замене ремня ГРМ

Как узнать, что ремень генератора требует подтяжки

Несмотря на то, что автомобильные ремни изготавливаются из особо прочных разновидностей резины, они не вечны. На их скорость износа влияет множество факторов: свойства самой резины (со временем она может затвердевать), влияние агрессивных химических веществ (очистители, моторное масло, другие технические жидкости), природные факторы – грязь, отрицательные температуры, неправильная регулировка или износ шкивов и пр.

Главным признаком того, что ремень генератора начал проскальзывать, является резкий свист, возрастающий по мере нажатия на педаль акселератора. Впрочем, подобные звуки не всегда свидетельствуют об износе именно приводного ремня – это может быть и ремень ГРМ, а также привода кондиционера. Проскальзывание ремня генератора может происходить из-за повышенной нагрузки, что может быть вызвано износом подшипника. Поэтому при возникновении звуков высокой тональности, доносящихся из-под капота, необходимо провести тщательную диагностику всех перечисленных узлов, включая визуальный осмотр и проверку натяжения ремней вручную.

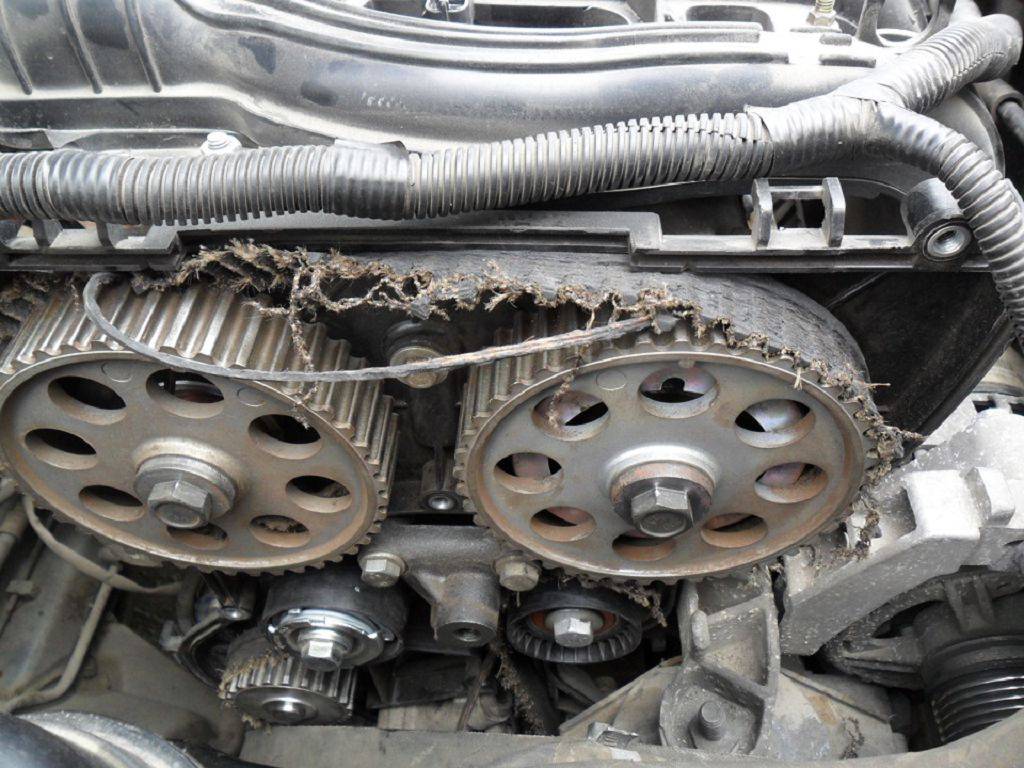

Проблемы с ГРМ

Признаки износа ремня ГРМ:

• черный цвет выхлопа;
• затрудненный запуск мотора;
• двигатель отказывается запускаться, при этом срабатывает стартер;
• во время работы мотора слышится цокающий звук.

Что случится, если вовремя не заменить ремень? Изношенный ремень меняет силу передачи крутящего момента между коленвалом и распределительным валом. В результате разнится частота работы клапанов и поршней.

Вследствие страдает газораспределительная система, ДВС нагревается сильнее, увеличивая расход топлива, снижается мощность мотора. Изношенный ремень начинает проскальзывать, что увеличивает риск разрыва.

Халатность грозит обрывом ремня и встрече клапанов с поршнями. Коленвал больше не связан с распределительным валом и может остановится в таком положении, что какой-то из клапанов окажется открытым. В результате поршень может столкнуться с клапаном газораспределительного механизма. Элемент деформируется, после чего требуется более дорогостоящий капитальный ремонт.

Неисправности на Каптур с двигателем 1,6 л.

Владельцы автомобиля Каптур с версией двигателя 1,6 HR16 (как с вариатором, так и с МКПП) жалуются на доносящийся свист со стороны моторного отсека. Действительно, “уязвимость” этих моделей заключается в ремне ГРМ.

Дело в том, что производитель не установил ролик виброгасителя на ремень. Это приводит к сильной вибрации ремня и появлению свистящего звука. Проблема особенно ощутима, когда силовая установка еще не прогрета, а скорость не достигла отметки в 60 км/ч.

Такой недостаток не является гарантийным случаем. Это лишь недоработка конструкции. Частично может помочь замена ремня — процедура позволит лишь приглушить посторонние звуки.
