Пошаговая инструкция замены рулевой рейки Рено Логан

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

• вибрация;
• сильный стук при движении по неровной поверхности;
• увеличенный люфт при вращении руля (особенно справа).

Рулевое управление Renault Logan и его основные неисправностиНекоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Как подтянуть рулевую рейку на Рено Логан видео фото и видео

Renault Duster Проверка состояния рулевого управления Рено Дастер

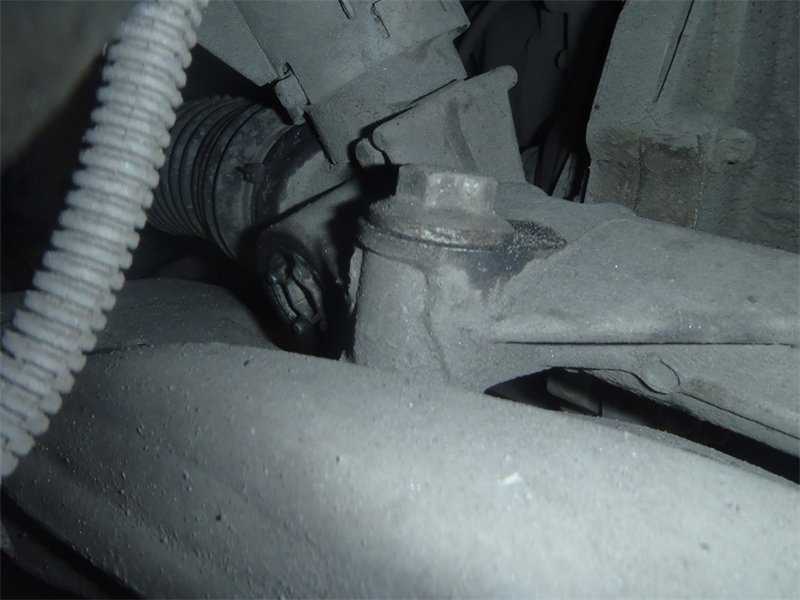

Где находится болт подтяжки?

Снимите хомут, удерживающий пыльник, который не позволяет проникать грязи в механизм рейки. Хомут можно срезать с помощью кусачек. На всех Рено Логан, оснащённых гидравлическим усилителем руля, точка подтяжки рулевой рейки располагается в его левой части. Необходимо подобраться к специальному подтягивающему болту, который находится прямо под рулевым валом. Смысл манипуляций в том, чтобы слегка подтянуть болт-регулятор. В результате этого пружина, придавливающая друг к другу рейку и шестерню вала сожмётся и усилит своё давление.

Шляпка регулировочного болта должна полностью утапливаться в корпус. Если её торец расположен на одном уровне с плоскостью корпуса, то болт закручен не до конца и, подтянув его на нужный угол, можно устранить проблему с люфтом.

Когда же болт закручен до упора, а рулевая рейка всё равно люфтит, необходим более затратный ремонт, а возможно и полная замена механизма. Важный момент, о котором многие владельцы Рено Логан не знают или забывают: на рейке (справа) расположена специальная уплотняющая втулка. Она защищает среднюю часть устройства от пыли и грязи.

Каковы технические параметры эксплуатации?

Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено Логан заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.

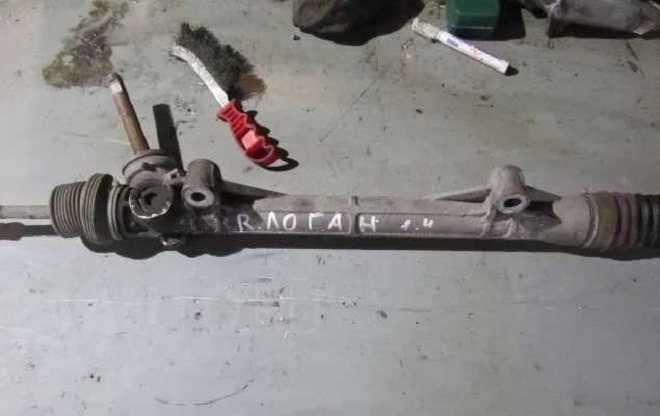

В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.

Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).

Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.

Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на ремонт несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.

Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.

Если нужно заменить элемент рулевого управления: грамотная замена рулевого наконечника Рено Логан и его тяги на СТО

При повреждениях и износе узлов владельцы пытаются осуществлять ремонт своими силами или обслуживать машину в гаражных сервисах.

Такие способы ремонта позволяют сэкономить, но не отличаются качеством. Для полноценного выполнения работ на Рено Логан требуется квалифицированный персонал и применение специального инструмента.

Особенности строения, а так же почему и когда нужна замена рулевого наконечника Рено Логан

На автомобилях Рено Логан первого поколения устанавливается рулевое управление с гидравлическим усилителем и без него. Машины второго поколения идут только с усилителем. Независимо от поколения и наличия ГУР, конструкция и модель рулевых наконечников одинакова.

• появление скрипов при повороте руля;
• снижение управляемости, которое может наблюдаться при различных скоростях;
• появление биения руля при движении по неровной дороге (обычно более заметно на машинах без усилителя).

Основной причиной поломки являются износ или механические повреждения защитного пыльника. Попадающая в разрывы вода вымывает смазку и заносит песок, который приводит к ускоренному износу пальца и втулки. На машинах с большими пробегами может встречаться естественный износ пальца, вызванный трением в шарнире.

Диагностика поломки Логан: замена рулевых наконечников на СТО

Применяющийся в гаражных условиях метод определения износа путем пошатывания позволяет определить явную неисправность. При малых люфтах ее можно просто не заметить, хотя на ходу зазор будет вызывать неправильную работу рулевого управления. Помимо износа наконечников могут быть повреждены и остальные узлы подвески, а также рулевая рейка.

Автосервис много лет специализируется на ремонте и обслуживании различных узлов автомобилей европейского, в том числе и французского, производства.

На отдельном участке установлен компьютерный стенд для выставления углов установки колес. По результатам настройки специалисты могут дать дополнительные рекомендации по ремонту Рено Логан.

В распоряжении сотрудников имеется полный набор диагностического и ремонтного оборудования, подходящего для ремонта подвесок и рулевого управления Рено Логан. Все оборудование имеет официальные сертификаты и проходит регулярный контроль и настройку.

Дополнительные работы: замена рулевой тяги Логан

При проверке автомобиля могут быть замечены проблемы не только с подвеской и ее элементами, замена которых, как, например, замена рулевой тяги Логан, осуществляются у нас достаточно регулярно, но и с кузовом или приводными валами колес. По результатам осмотра владелец Рено Логан получает исчерпывающий отчет о состоянии своего автомобиля и рекомендации по дальнейшему обслуживанию.

В случае необходимости наш автосервис имеет соответствующие сертификаты и способен выполнить ремонтные работы любой сложности.

Подбор деталей, если нужно заменить рулевые тяги на Рено Логан и их наконечники

При заказе аналогов специалисты отдела продаж предложат только качественные комплектующие, которые по сроку службы не уступают оригиналам. На запчасти распространяется официальная гарантия от производителя. Установка деталей в условиях сертифицированного сервиса позволяет ускорить процедуру замены некондиционных деталей.

Стоимость и сроки замены рулевой тяги Рено Логан и её наконечников

Сроки замены наконечников и тяги на Рено Логан варьируются и зависят от наличия деталей на складе. При самом большом сроке доставки они составляют до двух дней. Если детали имеются в наличии, то ремонт в автосервисе не займет больше 2-3 часов. Для ожидания имеется отдельное помещение, оборудованное системами отопления и кондиционирования воздуха. В случае затянувшегося ремонта автомобиль можно оставить в ремонтной зоне.

За последние годы через наш автосервис прошел не один десяток автомобилей Логан, на которых производился ремонт рулевого управления с заменой наконечников, тяг и других компонентов.

Многие машины прошли после этого не один десяток тысяч километров, и отзывы владельцев о качестве ремонта только положительные. Обращения по гарантии носят единичный характер и вызваны особенностями эксплуатации отдельных автомобилей.

Правила обслуживания

Состояние узлов рулевой системы влияет прежде всего на безопасность движения и комфортность управления транспортным средством. Поэтому пренебрежение профилактическими мероприятиями может обернуться аварийной ситуацией или, как минимум, дорогостоящим ремонтом агрегатов ГУР.

На что обращать внимание в первую очередь:

Создано для drive2.ru.

• углы установки колес;
• уровень рабочей жидкости в бачке гидроусилителя;
• наличие подтеканий;
• состояние пыльников;
• наличие люфта в шарнирах;
• посторонний шум;
• надежность крепления узлов.

Если в дороге появилась склонность автомобиля к «рысканию» или посторонний стук в районе передней подвески, то следует подумать о восстановлении деталей ГУР.

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

• вибрация;
• сильный стук при движении по неровной поверхности;
• увеличенный люфт при вращении руля (особенно справа).

Ремонт рулевой рейки с гур рено логан.

Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Нужна ли замена рулевой рейки Логан

• не требуют большого ремонта;
• вызваны вовсе не поломкой какого-либо элемента рейки.

Вполне возможно, что требуется заменить пыльник или сальник, то есть ваши расходы при этом будут минимальны. Правда и с их заменой тянуть нельзя, иначе ремонт будет более долгим, трудоемким и дорогостоящим, либо вообще приведёт к необходимости замены узла в сборе.

Также бывают случаи, когда не требуется замена, но и вообще ремонт, когда рейку нужно всего лишь отрегулировать. Эта процедура производится без снятия и разборки узла, прямо на автомобиле, и может избавить от небольшого люфта или стука. Занимает она не так много времени, но только если при наличии опыта и условий. Чтобы добраться до регулировочной гайки, требуется открыть подрулевое пространство. А сама регулировка сопряжена с проворачиваниями руля, то есть также проводится мастером в паре.

К СВЕДЕНИЮ: Случается, что гайка прикипает и регулировка становится невозможна. В таких случаях используется специальный инструмент и смазка. Если сбивать этот элемент, можно просто сорвать резьбу.

Особенности неисправностей рулевой рейки

Согласно указаниям производителя, ресурс работы рулевой рейки без нареканий к качеству составляет 180–200 тысяч км пробега при условии регулярного профилактического осмотра.

К основным причинам выхода узла из строя и появления сбоев в работе можно отнести:

• Плохое качество дорожного покрытия, которое значительно повышает нагрузку на элементы рулевого управления.
• Оседание пыли и частиц грязи на резиновых уплотнителях, что приводит к появлению коррозии на узлах рейки.
• Слишком активный стиль езды.
• Естественный износ со временем.

Диагностика неисправности выявляется простым осмотром и внимательным отношением к поведению авто на дороге. О близком ремонте подскажут такие признаки:

• Посторонние шумы.
• Появление стука при повороте руля.
• Подвеска необычно стучит при движении по плохому покрытию.
• Езда сопровождается вибрацией.
• При вращении руля появился люфт.

Иногда положение можно исправить, если деталь отрегулировать, но это удаётся не всегда. Часто регулировка рулевой рейки не устраняет проблемы, и тогда необходимо делать замену: удалить старый элемент и установить новое устройство.

Среди основных неисправностей рулевой рейки чаще встречаются:

• Повреждение втулок у червячной пары. Проявляется стуками при поворотах руля. Устраняется снятием неисправной детали или поможет замена втулки.
• Коррозия и повреждение сальников. На это указывает отсутствие или подтекание жидкости в бачке. Следует установить новые детали или очистить нынешние от коррозии, заменить жидкость в ГУР.
• Стёрлись зубы червячной пары распределительного штока. На это указывает люфт руля. Неисправные запчасти заменяются.
• Коррозионные процессы в механизме рулевой рейки способствуют тугому управлению рулём. Понадобится разборка детали, очистка, ремонтные работы штока.

Слабым звеном рулевой рейки являются подшипники и упорные втулки, которые чаще всего становятся причиной неэффективной работы.

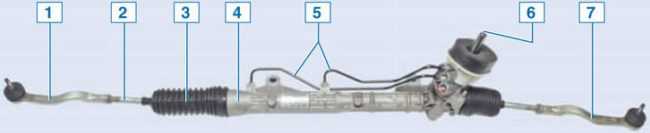

Блок-схема рулевого управления представлена на рисунке.

На чертеже номерами обозначены:

• 1 и 7 — правый и левый наконечники рулевой тяги;
• 2 — сама рулевая тяга;
• 3 — пыльник;
• 4 — картер;
• 5 — трубки ГУРа;
• 6 — приводная шестерня.

Важно! Если следует поменять наконечники рулевой тяги, то стоит обязательно смотреть на их маркировку: правый наконечник имеет одну полоску, левый — две

Неисправности и ремонт рулевой рейки

Несмотря на высокий уровень надежности современных систем рулевого управления в целом и рулевых реек в частности, они периодически все же выходят из строя. Стоимость ремонта рулевой рейки вещь весьма недешевая, поэтому имеет смысл сразу же обращаться в сервис, чтобы при необходимости ограничиться профилактическими мерами, а не доводить ситуацию до замены узла в сборе. Что же служит основной причиной выхода из строя рулевых реек в России, и каковы первые признаки неисправности рулевой рейки? А также, почему стучит рулевая рейка? Вы не будете удивлены – это дороги, а точнее их крайне низкое качество. Пыль, попадающая на сочленения рулевого управления под пыльник рулевой рейки, вывернутые на сильном морозе колеса (только для гидроусилителя), проезд сильных повреждений дорожного покрытия на высокой скорости – все это однозначно приведет к тому, что рулевая рейка будет поломана. Любой посторонний стук исходящий из под руля, ближе к подкапотному пространству, скорее всего, издается вашей рулевой рейкой. А стук в рулевой рейке — это первый признак того, что пора обратиться в сервис. Может быть так, что стук появляется при повороте руля только в одну сторону или в обе сразу, иногда это может быть скрип, ну а если там уже что-то хрустит, то дело точно – беда. До этого доводить ни в коем случае нельзя, потому что если захрустело, значит, скоро колеса и руль перестанут слушаться друг друга. Кроме того, очевидно говорит о том, что у вас что-то не то с рейкой внезапно «потяжелевший» руль, особенно это относится к электроусилителям. Если у вас из ГУР-а течет жидкость – значит прохудился шланг или сальник рулевой рейки, это очень легко заметить, так как на месте стоянки вашего авто будут оставаться пятна черного масляного вещества. Течь рулевой рейки быстро приведет к тому, что гидравлический механизм перестанет работать и руль можно будет повернуть только с большим усилием. Поэтому, как только заметили пятна – сразу в сервис!

Стук рулевой рейки может переходить в вибрации руля, и вообще может быть слышен даже при резких подергиваниях руля в сторону на полностью заглушенной машине (кстати, именно это ответ на вопрос — как проверить рулевую рейку в рамках первичной диагностики, которую можно выполнить самостоятельно). Некорректное центрирование рулевого колеса, скорее всего, говорит о том, что у вас соскочил зубец и требуется регулировка рулевой рейки – это может случиться, если на высокой скорости пролететь какую-то яму, угодив в неё одним или сразу двумя передними колесами. Ну и, конечно же, полное отсутствие усилий при повороте руля также скажет о том, что не в порядке усилитель. При обнаружении любого их вышеперечисленных признаков следует срочно обратиться в автосервис для скорейшего разрешения проблемы, где профессионалы знают, как подтянуть рулевую рейку, отрегулировать ЭУР или провести замену втулки рулевой рейки. Промедление чревато не только дорогостоящим ремонтом, но и тем, что вы просто намертво встанете где-то на дороге и хорошо еще, если в городской черте, где можно вызвать эвакуатор. Помните, мы говорили о том, что при выходе из строя ЭУР руль нельзя будет повернуть. Ремонт рулевой рейки своими руками на трассе вряд ли будет возможен. Не рискуйте, не доводите до серьезных поломок!

Неисправности и методы устранения

Сегодня гидроусилитель рулевого управления является составляющей частью современного автомобиля, назначение которой улучшать управляемость и эксплуатационные характеристики транспортного средства. От его работоспособности зависит как безопасность, так и комфортность процесса вождения автомобиля, тем самым снижая утомляемость водителя. Выходить из строя гидроусилитель руля может из-за нарушений герметичности системы и в результате естественного износа компонентов ГУР, что в свою очередь может приводить к снижению объема жидкости в системе, ведущее к серьезным нарушениям в работе насоса гидроусилителя. Падение уровня жидкости в системе может происходить и вследствие повреждений шланга гидроусилителя, что также чревато нежелательными последствиями. Все выше перечисленные факты ведут к необходимости квалифицированного ремонта ГУР.

Далее рассмотрим возможные неисправности ГУР и методы их устранения:

№	Неисправность ГУР	Возможные причины	Устранение неисправности
1	Обратные толчки (отдача) на рулевом колесе	Слабо натянут приводной ремень насоса. Приводной ремень насоса изношен.	Отрегулировать натяжение ремня. Заменить ремень.
2	Рулевое колесо поворачивается с большим усилием	Слабо натянут приводной ремень насоса. Приводной ремень насоса изношен. Низкий уровень жидкости в заправочном бачке. Малое число оборотов холостого хода двигателя. Грязный фильтр заправочного бачка. Низкое рабочее давление насоса гидроусилителя. Имеется воздух в гидроусилителе.	Отрегулировать натяжение ремня. Следует заменить ремень. Долить жидкость. Заменить фильтр. Отремонтировать или заменить насос. Проверить герметичность уплотнений и удалить воздух.
3	Быстрое поворачивание рулевого колеса требует большого усилия	Слабо натянут приводной ремень насоса. Слишком малое число оборотов холостого хода. В гидроусилителе имеется воздух. Неисправность насоса. Механическая неисправность.	Отрегулировать натяжение ремня. Отрегулировать работу двигателя. Найти место проникновения воздуха и удалить воздух. Отремонтировать или заменить насос. Проверить механизмы системы рулевого управления.
4	Вращение рулевого колеса в одну из сторон требует большого усилия	Неисправность насоса.	Проверить и отремонтировать насос или заменить его сальники.
5	Вращение рулевого колеса в среднем положении требует большого усилия	Неисправность насоса. Механическая неисправность.	Проверить насос и отремонтировать или заменить его. Проверить систему рулевого управления.
6	Вибрация	Имеется воздух в гидравлической системе. Механическое повреждение. Плохое состояние шин.	Установить причину и удалить воздух. Выявить неисправные шины и отремонтировать.
7	Шум при работе	Низкий уровень жидкости в заправочном бачке. Повреждены шланги (высокого давление, низкого давления). Сброс жидкости через предохранительный клапан (свистящий звук при крайнем положении рулевого колеса).	Добавить жидкость, проверить отсутствие течи. Проверить состояние шлангов (высокого и низкого давления). Установить причину и удалить воздух. Проверить и отремонтировать или заменить насос. Проверить рабочее давление насоса.
8	Нечеткая работа рулевого управления	Низкий уровень жидкости в заправочном бачке. Течь жидкости. Имеется воздух в гидравлической системе. Износ деталей рулевого управления. Повреждены шланги (высокого давление, низкого давления). Нарушена геометрия рулевого привода. Неисправность шин.	Добавить жидкость, выявить и устранить течь. Проверить герметичность уплотнений и удалить воздух. Проверить состояние узлов и устранить обнаруженные неисправности. Проверить состояние шлангов (высокого и низкого давления). Проверить и при необходимости заменить шины.

Уважаемые автомобилисты! Ремонт системы ГУР возможен только на станциях технического обслуживания или у дилеров, так как для ремонта этой системы необходимы знания и опыт квалифицированного персонала, а также необходимо специализированное высокоточное оборудование.

Помните, что гидравлический усилитель руля не только обеспечивает комфорт, но и повышает безопасность движения. Его надежность напрямую зависит от своевременного обслуживания (см.разделе – техническое обслуживание – где изложены основные требования к ТО).

Когда и как производится смена рулевых наконечников на Renault Logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения

Поэтому важно вовремя определить и заменить неисправную деталь. Конструкция механизма руля включает два наконечника – правый и левый

Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся. Как показывает практика, средний срок службы этих узлов ограничивается 30-40 тысячами километров. Признаками их поломки являются:

1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

• Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
• При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

• Рожковые ключи на 13, 16, 17, 19, 21 или 22.
• Шестигранный ключ Torx на 5 мм.
• Баллонный ключ.
• Специальный съемник и молоток.
• Металлическая щетка.
• Аэрозольный препарат WD-40.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

• Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
• Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
• Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
• Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
• Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
• Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

• 6001550442 – для левой стороны автомобиля.
• 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2014 года в России, артикул изделий несколько иной:

• 485200410R – правый;
• 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества. Практически соответствует оригиналу продукция под маркой, а Lemforder по долговечности даже превосходит его, хотя и цена соответствует. Несколько ниже стоит еще пара брендов:

• Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
• Moog – надежность и качество близки к оригиналу, привлекательная цена.
