Замена топливного фильтра Рено Логан Сандеро (Renault Sandero Logan)

Признаки засоренности фильтра

Топливный фильтр, когда его эффективность снижается, вызывает ряд симптомов, которые могут испытать даже новички. Этот список включает:

• сложный подъем автомобиля на горку;
• падение мощности двигателя, ухудшение динамики автомобиля;
• заметное увеличение расхода топлива;
• появление рывков в двигателе;
• блок питания регулярно отключается.

Обратите внимание, что эти симптомы не обязательно указывают на повреждение топливного фильтра, но мы рекомендуем сначала заменить его, особенно если пришло время выполнить процедуру, основанную на пробеге. К сожалению, визуально осмотреть деталь не представляется возможным

Фильтры часто производятся в закрытом корпусе, поэтому визуально оценить их засорение невозможно. На автомобиле второго поколения фильтр еще сложнее разобрать

К сожалению, визуально осмотреть деталь не представляется возможным. Фильтры часто производятся в закрытом корпусе, поэтому визуально оценить их засорение невозможно. На автомобиле второго поколения фильтр еще сложнее разобрать.

Меняем угольный очиститель сами

Адсорбер, или угольный фильтр, предлагаемый производителем, имеет номер 6001549070

Для замены адсорбера необходимо пробраться в моторный отсек и обратить внимание на правый подкрылок: именно там придется производить всю работу

Сняв подкрылок, от адсорбера необходимо пальцами отсоединить патрубок электромагнитного клапана и отогнуть его в сторону. Далее отсоединяется трубка вентиляции без применения специального инструмента.

Гаечным ключом диаметра 13 адсорбер снимается с креплений и удаляется наружу. Установка нового адсорбера производится в порядке, обратном снятию. Ключевой момент при замене — обеспечить герметичное прилегание патрубков и соблюсти точный порядок работы, чтобы исключить неполадки в будущем.

Замена бензонасоса

Первое, с чего начинается замена бензонасоса Рено Логан — убрать задний ряд сидений. Демонтаж начинается с поддевания любой стороны сидения. Далее нужно просто потянуть ее вверх. Алгоритм действий проводится с каждой стороны.

Убрав сидения, открывается доступ к верхней крышке. Бензонасос Рено Логан находится под этой крышкой. Чтобы снять верхнюю крышку, отыщите стрелку, которая укажет на место нахождения защелки крепления. На нее нужно надавить и поддеть. Далее сдвиньте деталь в сторону.

Чтобы не допустить попадания в топливный бак грязи и мусора, стоит тщательно продуть область расположения бензонасоса.

Теперь можно начинать демонтаж крышки и извлечение насоса. Острым предметом поддевается флажок и оттягивается в сторону, затем снимается разъем. После этого на очереди демонтаж шланга. Эта деталь закрепляется быстросъемами. Убрать их можно путем сдавливания по бокам.

Следующий этап работы — откручивание против часовой стрелки верхней пластиковой гайки. Этот процесс считается самым проблемным, так как использовать можно только газовый ключ или самодельный съемник бензонасоса Рено Логан. К сожалению, нет ни одного заводского инструмента, который предназначен именно для этих целей. Для откручивания гайки газовый ключ упирается в бортики и поворачивается против хода часовой стрелки

Важно в этой работе отложить в сторону спешку, отказаться от идеи использования молотка и зубила. Таким инструментом можно деформировать бак и обратная сборка не получится

Под верхней крышкой насоса установлена резиновая прокладка. Эту деталь необходимо просушить или вытереть чистой ветошью. Такие действия позволят избежать разбухания прокладки от воздуха.

Во время извлечения насоса помните о том, что поплавок затрудняет его выход. Чтобы снять бензонасос Рено Логан, необходимо вытягивать его с небольшим уклоном.

Сливаем оставшееся топливо через клапан. Делается это простым надавливанием на него.

Чтобы поменять бензонасос или сетку бензонасоса, снимите нижнюю крышку. Крепится она тремя защелками, расположенными по периметру.

 Обратите внимание на наличие металлической стружки в остатках топлива в крышке. Если стружка есть, то турбина нуждается в замене, так как ее ресурс на исходе

Переходим к снятию сеточки. Даже при небольшом загрязнении сетка бензонасоса должна быть заменена.

Артикул фильтра тонкой очистки отдельно от насоса LF249M.

Приступаем к вытаскиванию непосредственно насоса. Сдвиньте защелку, располагающуюся на корпусе, и уберите верхнюю крышку. Теперь нужно снять разъем (просто сдернуть) с датчика уровня топлива. Далее снимаем топливный насос.

Топливный насос крепится гофрой.

Насос заводского производства имеет разный размер ширины клемм. Поэтому владельцу авто придется переделать минусовую клемму по соответствующим размерам плюсовой. Для полного демонтажа остается сдернуть бензонасос с гофры. Для этого всё высушивается от остатков топлива и гофра нагревается феном.

Как только старая турбина насоса снята, появляется возможность осмотреть и прочистить топливный фильтр. Менять деталь дорого, потому что она идет в сборе с корпусом.

Во время установки нового насоса стоит ставить хомут. Делается это по причине того, что трубка уже была обжата и будет люфтить. Вставляем насос и затягиваем хомут, который будет держать герметично и надежно. Использовать необходимо только такой тип хомутов.

Когда ремонт бензонасоса или замена турбины проведена, устанавливаем топливный насос на свое рабочее место

Важно, чтобы сосок смотрел прямо. При сборке пластиковая гайка по резьбе смазывается любой смазкой, чтобы её не закусывало

При обратной сборке внимание следует уделить одеванию прокладки. Эта деталь одевается на буртик бака и плотно прижимается крышкой

При закручивании гайки ее стоит промазать любой доступной смазкой. Это облегчит работу.

Перед установкой гайки стоит проверить нахождение прокладки на своем месте. Плотно прижимаем крышку, устанавливаем гайку и закручиваем ее. Остается соединить разъемы и установить штуцер. Ставим обратно задний ряд сидений.

Снятие бензонасоса Рено Логан проводится предельно аккуратно, так как есть большой риск нарушить целостность деталей из пластика

Проявлять внимание следует и во время обратной сборки. Все элементы системы должны быть установлены на свои места

Как часто нужно производить замену?

Замена топливного фильтра Рено Логан phase 1 (автомобили до 2009 года) происходит в нормальных условиях на каждом третьем ТО, то есть теоретический ресурс фильтра составляет 45 тысяч километров. Естественно, что при применении низкокачественного горючего ресурс фильтра может значительно пострадать.

На всех прочих автомобилях семейства какой-либо срок замены не оговаривается, так как фильтр тонкой очистки меняется в сборе с бензонасосом. Однако при заметных проблемах с топливоподачей (снижение давления под нагрузкой) рекомендуется ревизия топливного модуля на предмет засорения сетки топливозаборника.

Выбор топливного фильтра на Рено Логан

Быстросменный топливный фильтр одинаков для всех автомобилей серии (и для моторов 1.4, и для 1.6), его заводской номер 7700845961. Цена этого фильтра – в пределах 300 рублей, и большой выгоды от покупки неоригинала ожидать не стоит.

При отсутствии в продаже оригинального фильтра стоит обратить внимание на MANN WK 6002, Mahle KL 416/1, Bosch 0450905287. В дальнейшем на автомобилях менялась либо сеточка, либо весь топливный модуль в сборе

Артикул сетки – 6001546326, модуля бензонасоса – 6001547605. Если в первом случае подбор неоригинала копеечной детали не имеет смысла, то при цене бензонасоса в 17 тысяч рублей ожидаемо популярны заменители: Asam 30290, Bosch 0986580957

В дальнейшем на автомобилях менялась либо сеточка, либо весь топливный модуль в сборе. Артикул сетки – 6001546326, модуля бензонасоса – 6001547605. Если в первом случае подбор неоригинала копеечной детали не имеет смысла, то при цене бензонасоса в 17 тысяч рублей ожидаемо популярны заменители: Asam 30290, Bosch 0986580957.

Инструкция по замене топливного фильтра

Замена топливного фильтра своими руками на автомобилях первых лет выпуска наиболее проста – достаточно загнать машину на яму или эстакаду. Учтите, что при любых работах с топливной системой необходимо сначала сбросить давление в ней – для этого на работающем моторе снимите разъем с топливного модуля (его можно найти под задним сиденьем, сняв заглушку лючка).

• Часто можно встретить рекомендацию вытащить реле бензонасоса из монтажного блока, но так делать нельзя: ЭБУ впрыска обнаружит обрыв обмотки реле и автоматически остановит двигатель, то есть топливо из рампы не успеет выработаться.

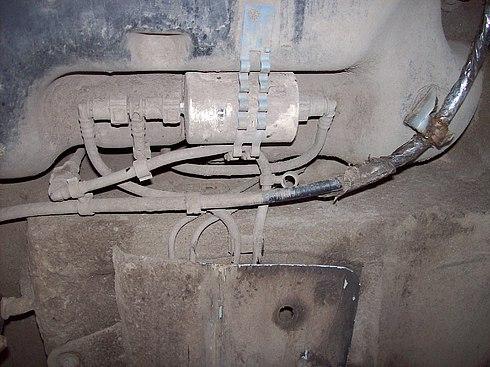

• Сам топливный фильтр расположен сбоку от бензобака, найти его нетрудно.

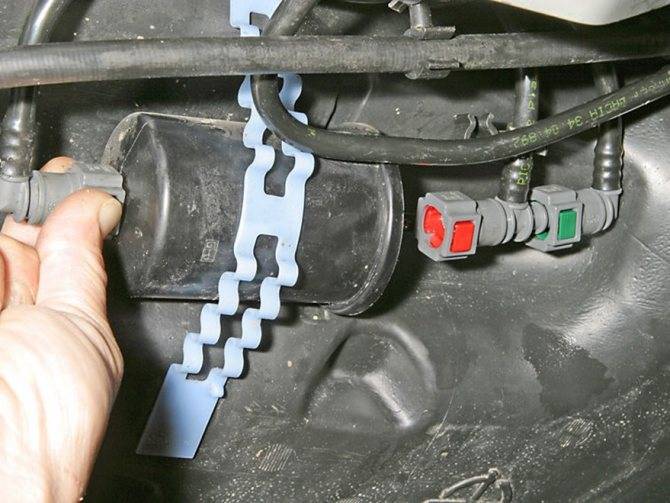

Зажав пальцами фиксаторы на гнездах быстросъемов с обеих сторон, сдвигаем их в стороны. При этом, хотя давление и сброшено, какое-то количество топлива все равно прольется, и это нужно учитывать.

1. Теперь фильтр можно просто вытащить и поставить на его место новый.
2. После этого закрепляем быстросъемы, возвращаем на место разъем бензонасоса и несколько раз включаем зажигание, чтобы удалить из магистрали воздух.

На более новых автомобилях необходимо извлечь топливный модуль. Аналогичным образом сбросив давление, отсоединяем топливную магистраль от штуцера на крышке.

Сам насос крепит фасонная гайка. В гаражных условиях без специального съемника стронуть ее с места своими руками трудно – удобнее всего упереть в одно из ребер упереть деревянный стержень и аккуратными ударами по нему провернуть гайку на несколько градусов, после чего она дальше пойдет легко.

Вытаскивать модуль бензонасоса нужно осторожно, чтобы не залить салон бензином. Лучше всего выполнять эту работу при минимальном уровне топлива в баке

Затем снимается нижняя часть «стакана» бензонасоса – она удерживается защелками по периметру и сдвигается вниз. Сама сетка с топливозаборника снимается руками без каких-либо сложностей.

Главный момент при обратной установке бензонасоса – точно выставить его по центру, иначе при затяжке гайки фланец крышки насоса неплотно обожмет резиновое кольцо уплотнения.

Проводим замену топливного фильтра на Рено Сандеро

Согласно регламенту технического обслуживания, топливный фильтр (далее — ТФ) в автомобилях Рено Сандеро необходимо менять каждые 30 тысяч км пробега или через два года его работы. Здесь все зависит от того, что наступит раньше. Но если учесть качество отечественного бензина, то такой срок для топливного фильтра является слишком большим.

На практике элементы фильтрации выходят из строя гораздо чаще, поэтому замену топливного фильтра лучше осуществлять каждые 10-15 тысяч километров пробега. Если вы чувствуете рывки при движении на вашем авто либо транспортное средство стало тяжелее заводиться, пропадает мощность, то топливный фильтр подлежит замене.

Инструментарий

Перед тем, как приступить к непосредственному процессу замены элемента, необходимо подготовить заранее все, что может понадобиться, а именно:

• емкость для сбора вытекающего топлива;
• крестообразная отвертка;
• шлицевая отвертка;
• новый топливный фильтр;
• немного ветоши.

Обратите внимание — ТФ лучше покупать у официального дилера или найти оригинальный компонент очистки бензина. Он может стоить на порядок выше подделки

Разумеется, продавец в магазине может попытаться убедить вас в том, что китайский ТФ ничем не хуже оригинального, но вы не должны ему верить. Дело продавца — продать вам товар любой ценой, но вам нужен оригинал.

Если же вы все же приобрели подделку, то не надейтесь на то, что она отработает все 15 тысяч километров пробега. Бывают и исключения, когда поддельные ТФ работают полный срок службы, но это бывает очень редко. Более того, использование некачественной детали может негативно повлиять на работу транспортного средства в целом, поэтому не скупитесь на покупку оригинального фильтра.

Собрав все это, можно приступить к замене элемента фильтрации топлива в системе.

Пошаговая инструкция

Если вы решили осуществить замену топливного фильтра самостоятельно, а не платить за это легкое дело деньги на СТО, то удобнее всего вам будет проводить этот процесс на яме или эстакаде. Также вам необходимо знать, где находится элемент. В автомобилях Рено Сандеро ТФ расположен под днищем автомобиля снизу на топливном баке. Именно поэтому вам понадобится яма. Итак, приступим:

1. В первую очередь вам нужно сбросить давление в системе подачи топлива. Для этого необходимо на блоке предохранителей найти реле, отвечающее за работу бензонасоса. Далее, его нужно демонтировать. Сделав это, сядьте на место водителя и проверните ключ зажигания, запустите двигатель. Когда мотор запустится, он должен поработать какое-то время, пока сам не заглохнет. Так давление в системе будет сброшено.
2. Теперь возьмите заранее подготовленную емкость для сбора вытекающего топлива и подставьте под то место, где находится сам топливный фильтр.

Далее, вам необходимо отсоединить патрубки топливопровода от элемента очистки бензина. Они могут крепиться к фильтру как при помощи хомутов, так и на фиксаторах. Если шланги держатся на фиксаторах, то их нужно просто сжать и затем отсоединить. Если же патрубки закреплены на хомутах, то возьмите крестообразную или плоскую отвертку в зависимости от того, какая необходима, и отсоедините шланги.
Таким же образом отключите патрубок топливопровода с другой стороны ТФ.
Обхватите ТФ ветошью, немного оттяните патрубок и демонтируйте элемент очистки бензина Рено Сандеро.
Теперь вам необходимо установить новый ТФ на место старого. Учтите, что стрелка на корпусе ТФ должна показывать в ту сторону, в которую движется бензин по системе. Поэтому лучше перед демонтажем старого ТФ запомните направление стрелки. Все действия необходимо повторить в обратном порядке. Топливные патрубки подсоедините к ТФ до защелкивания фиксаторов или до того момента, как хомуты не будут плотно затянуты.

Новый элемент очистки бензина для авто Рено Сандеро
Не забудьте установить на место предохранитель бензонасоса, иначе ваш Рено Сандеро просто не заведется.
Сядьте за руль и проверните ключ в замке зажигания, не заводя при этом двигатель. Нужно подождать около минуты, пока в системе не образуется давление.

Сделав все это, нужно совершить контрольную поездку и оценить работу ТФ. Затем еще раз залезьте под днище авто и визуально осмотрите топливный фильтр. Это делается для того, чтобы обнаружить возможные утечки топлива. Если нужно, повторите операцию подключения патрубков бензопровода до надежной фиксации. Если же и в этом случае утечки не будут устранены, то нужно будет заменить уплотнительные прокладки наконечников бензопровода. Они стоят недорого и найти их можно в любом автомагазине.

Если вы не уверены в своих силах или никогда не сталкивались с заменой данного элемента очистки системы, то лучше доверьте это дело профессионалам.

Выбор воздушного фильтра

Фильтрующий элемент следует выбирать по каталогу, так как его форма в случае с Рено Сандеро зависит не только от модификации двигателя, но и от конструкции ГБЦ, года выпуска.

• 8-клапанный 1.6 с овальной формой корпуса, а также 1.4. Устанавливается круглый фильтрующий элемент. Оригинальный каталожный номер – 7701070525;
• 16-клапанный 1.6, а также 8-клапанный 1.6 с 2012 г. Устанавливается прямоугольный фильтрующий элемент с номером – 165469466R;
• 1.2 л (устанавливается на Sandero II). Каталожный номер – 165461599R;
• 1.5 Dci (Sandero II). Оригинальный номер – 165467674R;
• 1.6 H4M (Sandero II). Прямоугольный элемент со скошенным с одной стороны углом. Номер – 165460509R.

Купить для замены оригинальный продукт или выбрать среди множества хороших заменителей – решать вам. От себя можем сказать, что качество фильтрующих элементов Bosh, Mann, Wix, Mahle будет ничуть не хуже, чем у фильтров под оригинальным брендом.

https://youtube.com/watch?v=vTCfLNqJrGQ

Основные причины отказа SCR

Каждый из составляющих систему SCR элементов может выйти из строя (механические повреждения, окисление контактов, загрязнение форсунки, датчика оксида азота или катализатора и др.), что приводит к появлению сообщения на дисплее бортового компьютера и ограничению мощности двигателя, вплоть до блокировки системы контроля выхлопных газов и остановки двигателя, но основными причинами являются:

• Качество топлива.
• Качество реагента адблю.
• Низкие температуры.

Качество топлива

Стандарт РФ на качество дизельного топлива устанавливает содержание серы в размере до 0,5 ppm (в Европе до 0,005 ppm). Сера снижает качество сгорания топлива в цилиндрах, что увеличивает токсичность выхлопных газов и приводит к повышенному расходу жидкости адблю. Другая распространенная причина — это добавление в летнее дизельное топливо бензина А-80, который дешевле зимнего топлива и снижает температуру желеобразования дизтоплива. В результате, повышается температура выхлопных газов, что приводит к разрушению каталитического покрытия или расплавлению самой сетки катализатора, который стоит порядка 350 тыс. рублей.

Качество реагента адблю

Реагент AdBlue представляет собой раствор сложного химического соединения в деминирализованной воде. Технология изготовления требует специального оборудования и не может воспроизводится в кустарных условиях. Фальсификат, который продают недобросовестные производители (раствор карбамида в воде) приводит к разрушению катализатора и блокировке системы контроля токсичности выхлопных газов. Сбой системы SCR относится к категории фатальных, а на практике приводит к выходу из строя двигателя.

Низкие температуры

В условиях России низкие температуры серьезно осложняют работу SCR, т.к. при минус 11° С реагент становится желеобразным и загустевает при более низких температурах. При загустении реагента система включает подогрев жидкости, но не подает жидкость к форсунке и не снижает мощность. Другая проблема — это размораживание блока управления, т.к. жидкость при замерзании до состояния льда увеличивается в объеме и разрывает трубопровод и каналы или корпус блока. После отогревания агрессивная жидкость попадает на электронную плату и выводит ее из строя. Грузовые автомобили и строительную технику с системой SCR следует содержать в теплых боксах или принимать меры для подогрева реагента.

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

Датчик массового расхода воздуха признаки неисправности, причины, как проверить

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

7 основных признаков неисправности катушек зажигания и способ их проверки

Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.

Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.

Как заменить воздушный фильтр Рено Логан 1.6 на 8 и 16 клапанов

Автомобиль Renault Logan с бензиновым силовым агрегатом оборудован системой очистки воздуха, поступающего в двигатель. Главная составляющая системы – воздушный фильтр. Он требует регулярной замены. Французский автомобиль Renault Logan второго поколения комплектовался двумя видами двигателей: с 16 и 8 клапанами. Размеры, форма и порядок замены фильтрующего элемента в авто с разными силовыми агрегатами отличаются. Последовательности операций на каждом из этих автомобилей описаны ниже.

На фото чётко виден корпус воздушного фильтра на автомобиле Renault Logan

Когда нужно делать замену?

В инструкции по эксплуатации Renault Logan конструкторы прописали, что замену фильтрующего элемента проводят каждые 15 тысяч километра пробега для автомобилей с мотором на 16 клапанов и каждые 30 тысяч для 8-клапанных двигателей.

Мотористы рекомендуют менять фильтр воздуха каждые 8-10 тысяч пробега. Временной интервал отличается от предписаний производителя. На это есть причины. Условия эксплуатации Renault Logan в России и других постсоветских странах экстремальные. В Европе дороги чище и лучше.

По результатам исследований, проводимые независимыми экспертами, запылённость российских автомобильных дорог в 5 раз выше, чем в Европе

Придётся менять воздушный фильтр раньше срока, если при эксплуатации Renault Logan появились такого рода проблемы:

• резко увеличился расход бензина;
• при ускорении появились «провалы»;
• автомобиль не «тянет»;
• произошло засорение камеры сгорания двигателя;
• частое загрязнение дроссельной заслонки.

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы.

Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle.

Главный критерий выбора – это соотношение цены и качества

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Пошаговая инструкция замены

Перед заменой фильтрующего элемента в системе очистки воздуха приготовим необходимый инструмент. Конструкция корпуса воздушного фильтра и крепление отличается для 16- и 8-клапанного двигателей, поэтому используется разный инструмент. В обоих случаях понадобится специальный ключ TORX T25 (звёздочка), а для мотора 8v приготовим ещё и рожковый ключ на 8.

8-клапанный двигатель

Корпус воздушного фильтра размещён под капотом над двигателем. Он крепится 2 болтами и 2 саморезами. По бокам две металлические защёлки.

1. Откручиваем два болта в нижней части корпуса ключом на 8.
2. Откручиваем два самореза сверху на корпусе.
3. Отщёлкиваем две защёлки по бокам.
4. Отводим корпус воздушного фильтра в сторону и вытаскиваем старый фильтрующий элемент.
5. Протираем или продуваем корпус.
6. Устанавливаем новый воздушный фильтр.
7. Крепим корпус на защёлках и закручиваем 2 болта и 2 самореза.

16-клапанный двигатель

Корпус воздушного фильтра расположен за двигателем. К нему подсоединён корпус влагосборника.

1. Снимаем резиновый уплотнитель на корпусе влагосборника.
2. Отсоединяем подходящий патрубок от корпуса влагосборника.
3. Отсоединяем влагосборник от корпуса воздушного фильтра.
4. Отсоединяем трубку вакуумного насоса от впускного коллектора. Она крепится двумя защёлками.
5. Откручиваем два самореза на корпусе воздушного фильтра ключом TORX T25. Саморезы остаются в корпусе.
6. Аккуратно вынимаем корпус фильтрующего элемента вверх. Снизу две направляющие из пластмассы.
7. Вынимаем старый фильтр.
8. Очищаем корпус от пыли и загрязнений.
9. Устанавливаем новый воздушный фильтр в корпус и закручиваем его двумя саморезами.
10. Подсоединяем трубку вакуумного насоса и корпус влагосборника.
11. Закрепляем патрубок на корпусе с помощью резинного уплотнителя.

Видео: замена воздушного фильтра на Renault Logan с двигателем 1.6 16 клапанов

Выполнить замену воздушного фильтра на автомобиле Рено Логан под силу любому владельцу такого транспортного средства. Замену проводите каждые 8-10 тысяч пробега или по мере загрязнения фильтрующего элемента. Помните, что состояние воздушного фильтра влияет на работу двигателя.

Замена топливного фильтра Рено Логан 2

Если вы разбираетесь в технической стороне Рено Логан 2 поколения, то вы можете сэкономить, посетив СТО и самостоятельно проведя процедуру замены фильтра. Это не займет много времени.

Алгоритм действий в случае с Логаном 2-го поколения следующий:

Перед началом работы нужно снять заднее сиденье Рено Логан. Это разблокирует узел. Необходимо зажать нижний край подушки и сильно потянуть. Защелки откроются и их можно будет легко снять.

На защитной крышке топливного бака Логана можно увидеть стрелку, указывающую на защелку. Используйте отвертку с плоским лезвием, чтобы нажать в направлении стрелки. Защелка откроется, и крышку можно будет снять.

Для защиты системы от пыли и грязи следует очистить верхнюю часть бака и крышку насоса, которая находится под защитной крышкой. Необходимо снять всю проводку, ведущую к топливному насосу. Требуется расчистить «путь» к коннектору, на котором стоит флаг

Его следует поддеть перфоратором или отверткой и осторожно перемещать. И тогда разъем легко снимается

После разделения проводов пришло время снять шланг с насоса

Он держится на быстросъемных застежках. Можно нажимать на ствол пальцами, а можно снять шланг, чтобы не мешать дальнейшей работе. Этот этап можно назвать самым сложным. Необходимо отделить гайку от пластика. И очень прочно фиксируется. И чтобы его открутить, придется приложить значительные усилия. Вы можете немного облегчить себе работу, если воспользуетесь съемником топливного насоса. Если такого инструмента нет в наличии, в качестве альтернативы можно взять газовый ключ. Ножки ключа должны упираться в стороны гайки и поворачиваться против часовой стрелки. Часто в подобных инструкциях пишут советы по использованию молотка и зубила для откручивания этой гайки. Ни в коем случае нельзя! Если вы будете следовать рекомендациям, вы попрощаетесь с баком, потому что он настолько деформирован, что переустановить запчасти уже не получится

После вскрытия крышки помпы Логан будет видна резиновая прокладка Важно просушить его тряпкой, иначе он вздуется

Затем снимите топливный насос, но поплавок усложняет это действие. Для того, чтобы все работало плавно, нужно слегка наклонить корпус и плавно подвигать помпой, чтобы найти положение, при котором поплавок не мешает. И, наконец, требуется удалить остатки топлива из насоса Это легко сделать, нажав на вентиль в нижней части детали. Лучше будет слить жидкость в отдельную емкость.

Разбираем модуль

В дальнейшем это поможет вам не гадать, как проложить проводку, как отремонтировать трубки бензонасоса Рено Логан 2 и т.д.

Последовательность действий:

1. Отсоедините провода датчика уровня топлива. 2. Снимите выводы датчика с кронштейна на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие направляющей датчика и выдавливаем фиксатор датчика. 4. Снимите датчик уровня топлива.

• Снимите дно. Делать это нужно очень аккуратно, чтобы не сломать защелки.
• Затем его необходимо снова очистить, стараясь не повредить ни сетчатый фильтр, ни прокладку.

1. Отсоедините жгут топливного насоса от разъема внутри крышки топливного модуля. 2. Затяните две защелки. 3. Снимите крышку топливного модуля с кронштейном насоса с корпуса модуля. 4. В корпусе топливного модуля установлен клапан для предотвращения вытекания топлива из корпуса.

Снимите клеммы и поплавок

Важно обратить внимание на то, как расположен топливный насос по отношению к забитому фильтру. Точно так же его нужно будет надеть после замены фильтра на новый. Для большей верности можно и сфотографировать

Для большей верности можно и сфотографировать

Для большей верности можно и сфотографировать.

1. Снимите уплотнительное кольцо трубки регулятора давления топлива. 2. Также снимите пружинную шайбу. 3. Снимите пружину трубки регулятора давления топлива. 4. Нажмите на защелку отверткой.

• Далее разрываем соединение на забитом фильтре Логана. Часть останется в трубе. Чтобы его вытащить, нужно обмотать трубки ветошью (чтобы не порвались), аккуратно отломить оставшийся кусок штуцера. Осталось встряхнуть его и промыть пробирки.
• Затем наденьте на них хомуты. С помощью строительного фена нагрейте трубки и установите новый фильтр. Освободите зажимы. Затяжка производится после фиксации проводки.

1. Снимите трубку регулятора давления топлива с втулки в крышке модуля. 2. Нажимаем отверткой на усики наконечника «земляного» кабеля. 3. Отсоедините трос регулятора давления топлива. 4. Затяните защелку отверткой.

Осталось все восстановить и вернуть Renault Logan второго поколения в исходное состояние, ориентируясь на сделанные фотографии.

Выбор топливного фильтра

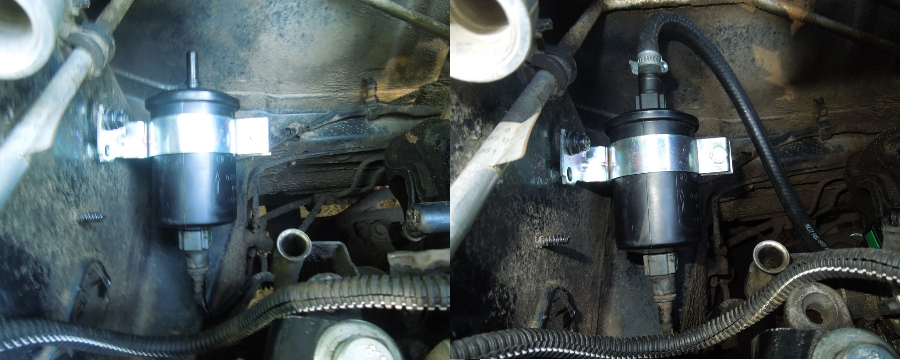

Если в вашем автомобиле появились вышеописанные симптомы, значит необходимо задуматься о покупке нового фильтра. Выбор изделия зависит от поколения автомобиля. На первом используется быстросменный фильтр в виде цилиндрического элемента. Посадочное место идентично для всех типов мотора (1,4 и 1,6 литра). Каталожный номер этого продукта – 7700845961. Максимальная стоимость доходит до 400-500 рублей. Водители настоятельно рекомендуют покупать оригинальную продукцию. Она имеет наивысшее качество по сравнению с более дешевыми аналогами.

Совместимые фильтры на рынке также можно найти. Их стоит покупать только в том случае, если вы не смогли найти фирменный компонент. Среди альтернатив рекомендуем присмотреться:

• MANN WK 6002;
• Mahle KL 416/1;
• Bosch 0450905287.

Цена на эти модели, как правило, в 2 раза меньше чем у заводской продукции.

Во втором поколении «Рено-Логан» конструкция изменилась, и система очистки топлива была вмонтирована в топливный насос. Водители со своей стороны могут выполнить два действия: заменить сеточку грубой очистки в конструкции насоса.  Ее артикул 6001546326. Цена сеточки мизерная, поэтому аналогов искать смысла нет. Сменить сам фильтр можно только вместе с топливным насосом. Последний имеет каталожный номер 6001547605 и ценник в 15-20 тысяч рублей. Если беспокоитесь о работе топливной системы, то заказывайте оригинал. В ином случае, конечно же, покупайте аналог Asam 30290 или  Bosch 0986580957.

При покупке любых деталей рекомендуем изучить в Интернете, как выглядит упаковка. Это ваш единственный способ отличить качественную продукцию от подделки. Как правило, на коробке должен обязательно присутствовать штрих-код и другая подробная информация. Покупайте изделия у дилеров или проверенных техцентров.
