Увеличение пространства

Если по каким либо причинам Вам нужно дополнительное место для багажа, в этом может помочь крыша Рено Дастер которая предусматривает разные вариант установки багажника на нее. А благодаря усиленной конструкции кузов внедорожника выдерживает высокие нагрузки.

Рейлинги на Рено Дастер позволяют, используя штатные крепления которые располагаются в районе задней двери, установить популярные среди автовладельцев поперечные перекладины, благодаря которым можно закрепить экспедиционный багажник различной модификации. Это особенно актуально среди тех, кто любит выезжать за город, и ведет активный образ жизни, так как необходимые вещи не всегда помещаются в стандартный багажник автомобиля. Так же рейлинги позволяют устанавливать на них специальные погрузочные площадки, которые могут служить основанием для крепления дополнительного освещения на крыше, например галогенные прожектора высокой мощности, а также противотуманные фары.

В настоящие время багажники на крышу Рено Дастер можно разделить на следующие типы:

Универсальный
Бесшумный
Экономичный
Аэродинамический
С продольными дугами

Данный вид багажника используется, как правило, в следующих случаях:

Для перевозки нестандартных вещей, например, если нужно перевести велосипед, лыжи, или небольшой холодильник.
Если для перевозки вещей необходимо дополнительное место

Цена на данные изделия зависит от материала, размера и фирмы производителя. На рынке большой перечень торговых марок, начиная от малоизвестных, как LUX,Nord и более популярных как Pt Group и других, поэтому даже самый требовательный покупатель найдет то, что ему нужно. Если брать самый простой вариант, состоящий из двух продольных дуг, то цена будет в районе трех тысяч рублей, а вот цена аэродинамичного бокса будет начинаться от пятнадцати тысяч рублей. Поэтому перед покупкой, следует подумать, для каких целей он будет его использовать.

Эстетика не менее важна

Сделав все работы, можно заметить, что готовая конструкция имеет не очень привлекательный вид. Для решения этой проблемы её нужно покрасить

Сначала всю платформу важно зачистить и обезжирить. После этого нужно загрунтовать металл, чтобы в дальнейшем пользовании багажник не покрывался ржавчиной

Лучше выбирать грунтовку, которая выдерживает воздействие соляных растворов.

Высыхать покрытие должно не менее суток. После этого можно заняться и покраской. Наилучшим вариантом будет использование эмали. После застывания и проверки удовлетворительного внешнего вида багажник можно крепить к автомобилю на рейлинги.

Изготовление экспедиционного багажника позволяет получить дополнительное пространство для транспортировки вещей. К тому же он отлично оборудуется противотуманными фарами или антенной для радио. Это под силу любому автомобилисту, имеющему базовые навыки в сваривании.

Если вы хотите сконструировать экспедиционный багажник, ориентируйтесь на цель его использования. Если он нужен для перевозок габаритных вещей, то не стоит экономить на рёбрах и перекладинах, ведь они уберегут автомобиль от риска.

Тюнинг легкового автомобиля

Классическим представителем отечественной автомобильной промышленности является ВАЗ. Рассмотрим преимущества багажника на крышу ВАЗ, который изготовлен своими руками. К ним относится:

достаточная прочность и надежность конструкции;
полное соответствие заявленным требованиям автовладельца;
экономия денежных средств;
возможность его установки на аналогичные автомобили.

Подобные изделия очень популярны для жителей частных домов, владельцев дач. На крыше автомобиля можно перевезти мебель, саженцы деревьев, садовый инвентарь, легкие строительные материалы и прочий груз.

Изготовление изделия

Рассмотрим в деталях, как сделать багажник на крышу своими руками. Для этого необходимо:

Закупить материалы. Как правило, используется алюминиевый профиль. Он обладает достаточной прочностью, малым весом и не поддается воздействию коррозии. Приобрести или изготовить крепежи в соответствии с конструктивными особенностями крыши автомобиля.
Подготовить необходимые инструменты. Понадобится болгарка, сварочный аппарат, электродрель, метровая рулетка, лак и кисточка.
В соответствии с чертежами подготавливаются комплектующие элементы.
При помощи сварки они скрепляются в общую конструкцию.

Как правильно сварить каркас багажника

Для выполнения операции потребуется около 20 часов. Трубы для каркаса сваривают между собой, чтобы сформировать днище. При работе с алюминием используется аргоновая сварка. Таким же способом приваривают борта, которые можно при необходимости изготовить из металлических листов.

Аргоновая сварка алюминия

На дно желательно уложить армирующую сетку или трубки небольшого диаметра, которые будут служить ребрами жесткости. Обычно хватает трех перемычек, но лучше сделать пять. Точное количество можно определить уже на этапе сборки. Рекомендуемое расстояние между перемычками составляет 15 сантиметров. Оставшиеся трубки приваривают продольно, чтобы дополнительно усилить конструкцию.

Некоторые водители жалуются на дребезжание во время поездок с экспедиционным багажником. Чтобы избежать данного эффекта, сетку приваривают во всех местах, где она соприкасается с металлическими перекладинами. Поперечные перекладины находятся на большом расстоянии друг от друга. Поэтому необходимо в проемах между ними приварить отрезки профиля. Можно вместо сварки использовать болты, но это крепление менее надежное, а на выполнение операции уходит больше времени.

Чтобы сетка не дребезжала во время езды, ее нужно припаять к каркасу в как можно большем количестве мест

Дуги нужно делать из металлопроката с круглым сечением. Они улучшают аэродинамические свойства транспортного средства. Чтобы сооружение прикрепить к авто, можно взять обычные уголки с отверстиями для болтов. Они будут приварены к каркасу снизу, поэтому при необходимости можно в любой момент снять багажник. Чтобы на рейлингах не образовались царапины при соприкосновении с металлом, к креплениям стоит приклеить резиновые прокладки.

Верхняя рамка должна иметь прямые углы в передней части. Сзади нужно сделать грани, которые будут располагаться по краям. К раме необходимо приварить 12 отрезков профиля произвольного размера. От их размеров зависит высота будущего багажника. Обычно делают высоту 190 миллиметров. Необходимо закрепить шесть отрезков в углах, а остальные будут соединять их попарно.

Сверху на вертикально расположенные элементы из профиля приваривается верхняя рама. Следующим этапом производится монтаж и сварка диагонального элемента. Эта деталь необязательна, но она может использоваться для установки защиты от веток во время поездок в лес. При необходимости можно сделать крепления для дополнительных элементов:

Крепеж для запаски.
Дополнительное освещение, прожекторы.
Крючки, на которых будет держаться трос.
Полимерные боксы для снаряжения, например, палатки.
Различные виды крепления для инструментов, например, лопаты.
Лестница, упрощающая доступ к вещам, лежащим на багажнике.

Сделать крепеж для запасного колеса несложно. Для этого вначале следует выбрать место, на котором будет лежать запаска. В этом месте нужно приварить гайку. Далее шпильку вкручивают в эту гайку, но не приваривают. Теперь колесо можно надеть на шпильку и зафиксировать еще одной гайкой. Если планируется прикрепить фары, то для них потребуются водостойкие провода.

Любые дополнительные элементы можно присоединить позже, уже после установки корзины. Также необязательно изготавливать крюки или лестницу самостоятельно. Часто покупают готовые детали и присоединяют к самодельному багажнику

Но после сварки каркаса важно затереть все швы и примерить конструкцию, чтобы убедиться, что она подойдет по размеру

Советы по эксплуатации и ремонту

На что обратить внимание при выборе багажника на рейлинги

Багажник выбирается в соответствии с потребностями автовладельца. Для поездки в отпуск подойдет аэробокс. Он герметичен, поэтому вещи, находящиеся в нем, не промокнут.

Для перевозки стройматериалов необходимо подобрать конструкцию с максимальной грузоподъемностью. При этом нужно учитывать, что вес груза на крыше не должен превышать 100 кг, а расстояние между поперечинами должно быть не менее 60 см.

Автобагажник на рейлинги для Рено Дастер выбирают с учетом:

аэродинамических свойств;
приемлемого соотношения цены и качества;
низкого уровня шума;
необходимой грузоподъемности;
возможности установки дополнительных креплений.

Покупая устройство, состоящее из поперечных дуг, необходимо обратить внимание на материал профильной трубы и толщину ее стенки. Если поперечина изготовлена из жести, то такой багажник брать не стоит

Пластиковое покрытие должно быть равномерно нанесено по всей длине и не иметь сколов и вмятин.

Алюминиевые аэродинамические поперечины на рейлинги усиливаются внутренними ребрами жесткости. Кронштейны крепления должны быть оборудованы замками. Часто встречающимся дефектом таких устройств является неплотная посадка пластиковых торцевых заглушек. В зазор между деталями может проникать влага, а во время движения возникать посторонний шум.

Экспедиционный багажник изготавливается из труб или профилей квадратного сечения. Некоторые производители делают изделия повышенной грузоподъемности с 4 поперечными опорными планками. При необходимости площадку можно увеличить до 2 м. Передний борт должен быть сплошным и располагаться в виде антикрыла для уменьшения сопротивления.

Виды и фото самых распространённых конструкций

Для начала стоит определиться с видом багажника на крышу автомобиля, который необходим именно вам. Различают несколько типов конструкций:

багажник универсального типа. Представляет собой несколько поперечных реек и фиксирующих скоб. Подходит практически для всех моделей автомобилей: от грузового «Соболя» до крутого «Джипа»;
Универсальный багажник с креплениями без труда устанавливается на гладкую крышу авто
экспедиционный (туристический) багажник. Отличается от универсального более крепкой конструкцией, надёжным днищем и большей грузоподъёмностью: в экспедиционный багажник можно поместить до 200 килограммов груза. Конструкция экспедиционного багажника позволяет крепить к нему снаряжение, запаски, осветительные фонари и т. д., а также защищает поверхность кузова автомобиля от повреждений вроде царапин от веток;
Экспедиционные багажники чаще всего устанавливают на внедорожниках
багажник для велосипеда. По сути, это специальные держатели (штанги с «зацепом» за раму), которые крепятся к поперечинам багажника;
Багажник для велосипеда незаменим для любителей природы и велопрогулок
бокс (кофр). Боксы бывают жёсткими и мягкими. Жёсткие боксы представляют собой ящики из пластика, мягкого или ABS пластика, а мягкие — мешки из специальной водонепроницаемой ткани. Крепятся они на рейлинги.
Багажник-кофр на крышу представляет собой самый удобный, но довольно дорогой вариант

При наличии необходимой сноровки, терпения, времени и желания можно своими руками изготовить багажник любого типа. Наиболее востребованными и экономически выгодными считаются универсальные и экспедиционные багажники. Именно их чаще всего выбирают автовладельцы.

Видео: как сделать хороший багажник своими руками

И также стоит обратить внимание на то, что багажник вряд ли будет нужен вам постоянно, поэтому стоит подумать о том, чтобы сделать его съёмным, и пользоваться им по мере необходимости

Использование рейлингов

Существует множество вариантов использования рейлингов, но самыми популярными являются:

фиксация грузовых корзин. Практичное приспособление, которое характеризуется вполне приемлемым внешним видом, хорошей вместительностью и простотой крепления;
фиксация велокреплений. Отличное решение для автолюбителей, которые по совместительству являются заядлыми велосипедистами. Отличается надежностью и возможностью одновременного закрепления нескольких велосипедов, что очень удобно при запланированном коллективном велопробеге;
магнитная и механическая фиксация. Чаще всего используется для перевозки сноубордов, лыж и других похожих вещей.

Дополнительные устройства для экспедиционного багажника

Интересно, что на верхний багажник можно дополнительно установить некоторые приспособления, облегчающие жизнь водителю. Так, например, если вы часто бываете на даче и возите с собой специальный инвентарь, конструкцию можно оснастить специальным креплением для лопаты. Это же крепление можно использовать в поездках на рыбалку для фиксации удочек.

С помощью специального крепления в таком багажнике можно провозить строительный инвентарь

Также на багажник можно легко установить крепление для антенны радио, которая значительно улучшит приём сигнала. Если же вы часто катаетесь за городом, в местах с большим скоплением деревьев, то вам необходима такая вещь, как веткоотбойники. Одной из сторон их можно закрепить на каркасе экспедиционного багажника, и уберечь тем самым лобовое стекло от повреждений.

Веткоотбойники одной из сторон крепятся к багажной конструкции

Но самым популярным дополнительным оборудованием для этого элемента автомобиля являются элементы освещения, так называемые люстры. Они представляют собой ряд фар, освещающих большее пространство перед автомобилем, чем обычные ближние и дальние лампы. Многие устанавливают на багажник противотуманные фары, однако принцип подачи и рассеивания света в них не очень хорошо подходит для освещения сверху. Сегодня в продаже можно без труда найти специальные лампы для верхних источников света.

На багажник машины также можно установить осветительные приборы

Как видите, самостоятельное изготовление багажника — далеко не самая сложная процедура. Конечно, при изготовлении полной конструкции с дном и бортами вам нужно иметь определённые навыки сварки металлических конструкций, а также специальное оборудование. Поэтому в некоторых случаях может быть целесообразно рассмотреть вариант с покупкой и установкой уже готовой детали.

Изготовление крепежей

Простейший способ изготовить самому крепления – переделать хомуты для крепления глушителя практически от любого автомобиля. Они выглядят как плоская скоба с одной стороны и дуга, огибающая трубу с другой. Нам нужно отпилить лишнее, чтобы осталась плоская пластинка. Она будет плотно прилегать к поперечинам и рейлингам, осуществляя надежное крепление. Чтобы хомуты не выделялись их желательно покрасить в тот же цвет, что и багажник – вид будет более приятный.

Если нет желания мудрить с хомутами, то можно использовать для этого П-образные скобки с резьбой. А вместо обычных гаек надеть барашки, которые можно будет быстро откручивать и закручивать. Такое решение заметно ускорить процесс монтажа багажника.

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

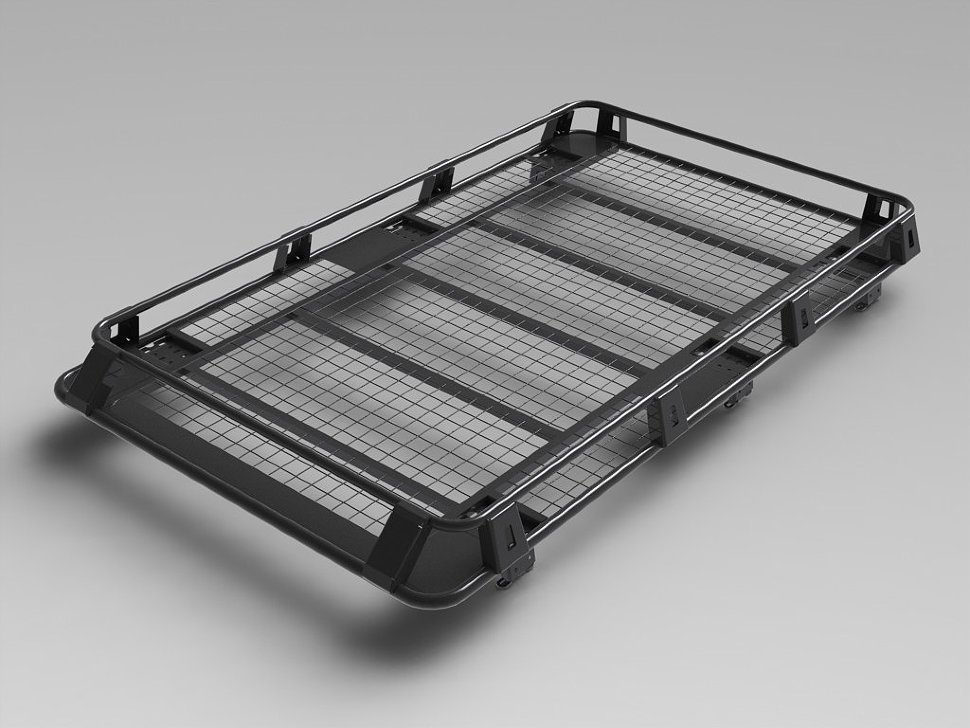

Сетчатое основание — практичное решение для экспедиционного багажника

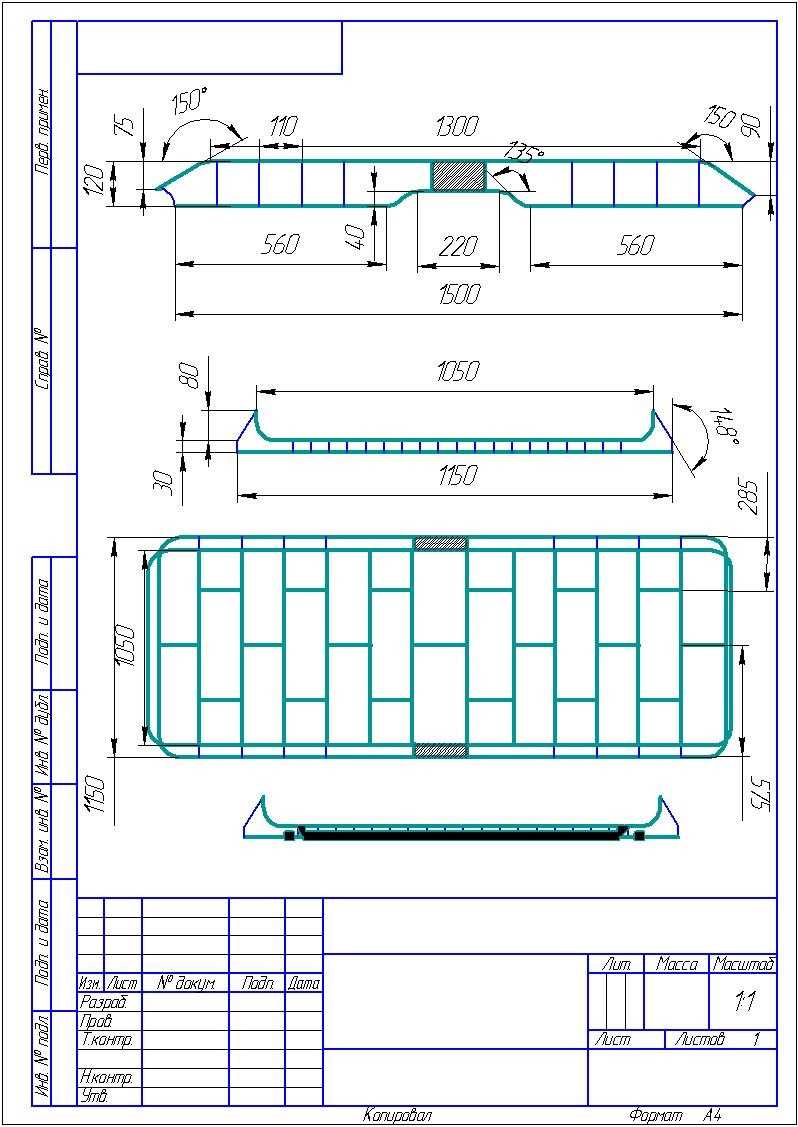

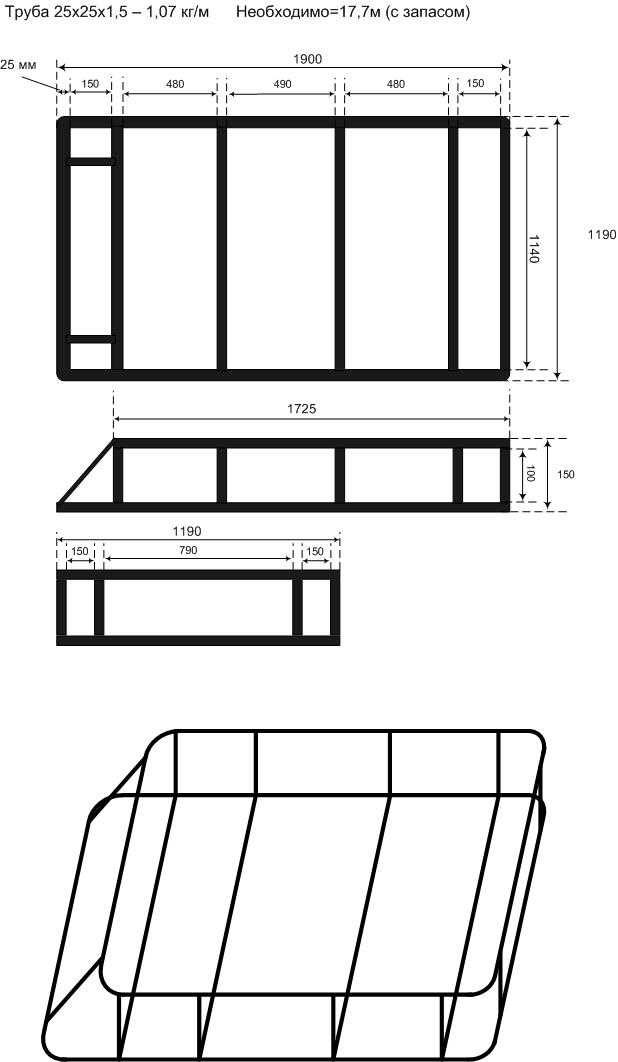

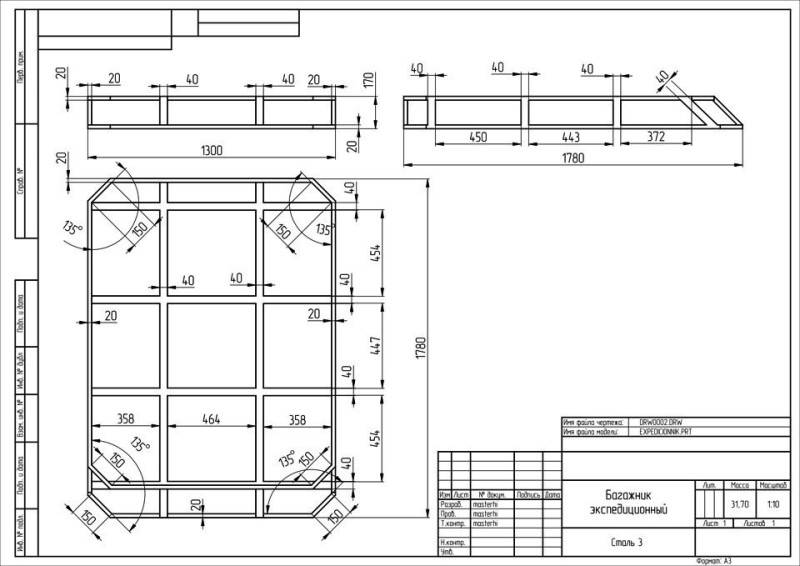

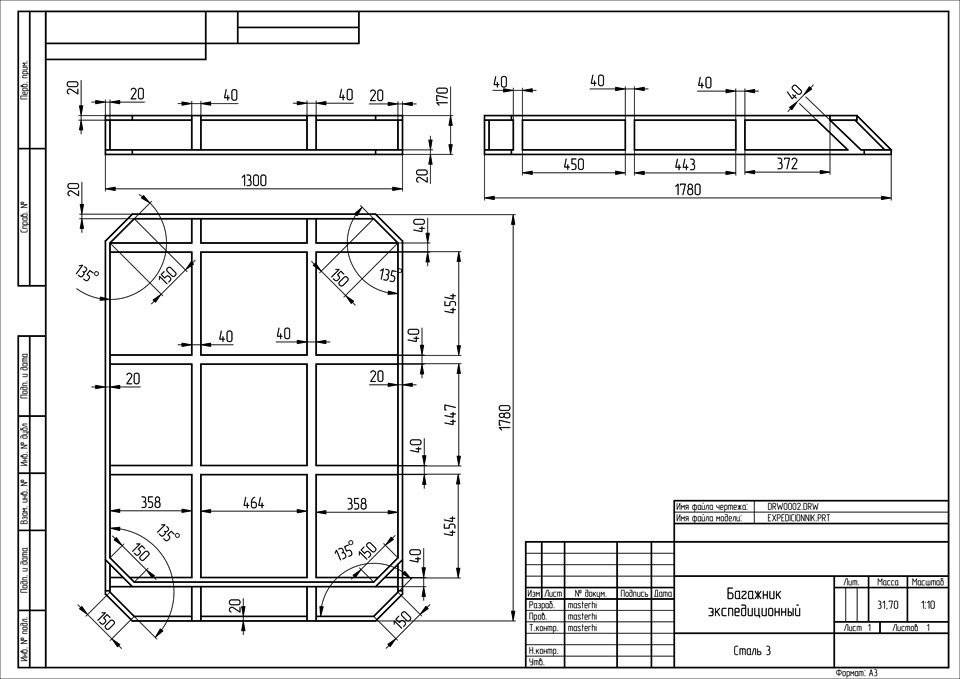

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью. Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Как сделать поперечины своими руками

Самостоятельное изготовление багажника на рейлинги автомобиля позволить сэкономить приличную сумму денег, не требуя при этом никаких особых навыков.

Существует несколько способов изготовления поперечин, все они отличаются по сложности и практичности.

Профильная труба

Самый простой и быстрый метод. Необходимо подготовить профильную трубу (20×40) и 4 хомута для крепления. Дальнейшие действия выглядят так:

определяемся с размерами перекладин и делаем заготовки из металлопрофиля;
сверлим отверстия для хомутов, которые в дальнейшем будут фиксировать рейку;
заготавливаем металлические пластины, которые также предназначены для крепления поперечины;
покрываем все детали термоусадкой или краской;
монтируем конструкцию на рейлинги.

Профильная труба 20х40 для изготовления рейлинга

Такой багажник рекомендуется использовать только при перевозке груза, поскольку он не отличается хорошей аэродинамичностью и будет создавать дополнительный шум при езде.

Мебельный профиль

Практичный вариант, предотвращающий возникновение лишнего шума. Из материалов понадобятся:

мебельный профиль с толщиной стенки 1 и более миллиметров;
U-образные крепежные элементы;
шайбы, гайки и болты;
резина толщиной около 1 см;
заглушки.

Процесс изготовления отличается простотой, самое сложное в нем – это качественное произведение замеров. Этапы работы:

сверлим отверстия в профиле, учитывая при этом ширину профиля и диаметр U-образного крепежа;
окрашиваем перекладины в необходимый цвет;
на U-образное крепление надеваем уплотнительную резину (для этих целей идеально подходят пористые трубки, при помощи которых утепляют трубы);
собираем конструкцию. Крепежные элементы устанавливаем под рейлингами, надеваем перекладину через просверленные отверстия. Между перекладиной и рейлингами кладем резину, которая будет выполнять функции уплотнителя и изолятора. Зажимаем конструкцию.

Основным преимуществом данного вида изготовления является то, что поперечины могут устанавливаться на разном расстоянии, которое определяется габаритами перевозимого груза и маркой авто

Однако важно знать, что максимальная грузоподъемность таких багажников на рейлинги – не более 60 кг

Рейлинги своими руками

Аэродинамический профиль

Вариант для тех, кто имеет опыт работы со сварочным аппаратом, а в рейлингах транспортного средства имеются специальные крепежные отверстия. Для работы понадобятся:

аэродинамический металлопрофиль;
металлический уголок (50×50×4 мм);
крепежные элементы (шайбы, гайки, болты);
краска и кисть;
сварочный аппарат;
защитная маска для глаз и органов дыхательной системы.

Алгоритм действий таков:

нарезаем профиль необходимой длины, учитывая то, что по бокам будет привариваться уголок;
уголок нарезаем на куски по 25 см, на нем отмечаем и высверливаем отверстия для крепежа;
свариваем профиль и уголки;
зачищаем сварные швы, отверстия обрабатываем антикоррозийным средством;
окрашиваем готовую конструкцию (лучше делать это через некоторое время после сварки, иначе краска быстро отслоится);
после высыхания краски можно приступать к монтажу.

Весь процесс занимает около 2-3 часов времени, а монтаж готовых поперечин – не больше 15 минут.

Бывалые автомобилисты подсчитали, что самостоятельное изготовление поперечин на рейлинги обходится в 2-3 раза дешевле, нежели приобретение готовых. А при правильном подходе их качества и внешний вид ничем не уступают фабричным устройствам.

Похожие публикации

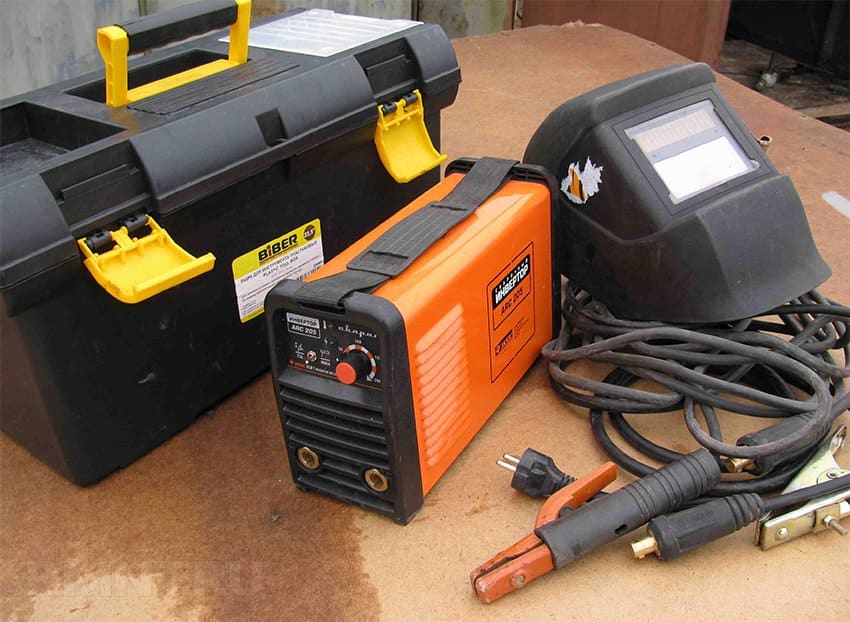

Инструменты и материалы для экспедиционного багажника

Для выполнения работ на всех моделях Нивы набор инструментов одинаковый:

струбцина – зажим для фиксации деталей;
сварочный аппарат;
электроды: 2 мм — 1 кг, 3мм — 2,5 кг;
электродрель;
шлифмашинка (УШМ);
гаечный ключ – используется, чтобы прикрепить багажную систему к крыше;
шлифовальные и отрезные круги.

Для проведения работ заранее подготавливают материалы – металлопрокат соответствующих размеров. Потребуется профиль стальной 2×2 – 5 метров, сетка арматурная сечением 5 мм. Понадобятся две рамки – верхняя и нижняя, каждая размером 1700×1300 миллиметров. Другой вариант – купить по 4 прутка для самостоятельного изготовления каждой рамы.

Если на крыше нет рейлингов, нужно купить три штуки. Также необходимы стальные трубы с круглым сечением:

¾ — 24 метра;
4 штуки по 1,3 м;
4 шт по 1,45 м.

Можно использовать и квадратные трубы диаметром 20 мм вместо круглых. Здесь выбор зависит от предпочтений владельца авто. Если нет возможности приобрести заготовки диаметра 20 мм пригодны и 25-миллиметровые.

Формы и диаметры труб, в целом, зависят от предпочтений владельца. Главное, чтобы они не были очень тонкими

Для обработки металла и придания ему презентабельного вида необходимо купить преобразователь ржавчины. Также потребуется грунтовка и матовая краска черного оттенка. Если планируется соорудить крепеж для запасного колеса, дополнительно покупают гайку и шпильку. Для закрепления лопаты или домкрата приобретают металлические крюки.

Из чего лучше сделать багажник: алюминий или сталь?

Рекомендуется использовать сталь или алюминий

Важно учесть, что экспедиционные багажники чаще применяют для перевозки крупногабаритных предметов, например, досок или столбов для забора. Эти вещи имеют немалый вес, так что конструкция должна выдержать нагрузку

Легкий алюминий не будет создавать высокую нагрузку на кузов и сильно увеличивать потребление топлива. Единственный недостаток материала – он не выдерживает высокие нагрузки. Сталь используют для изготовления багажных систем с высокой грузоподъемностью. Она отличается большим весом и высокой прочностью. Если машина опрокинется, стальная конструкция сможет защитить крышку от повреждений.

Сталь станет идеальным материалом для креплений. Эти элементы должны быть выполнены из высокопрочного сплава, чтобы конструкция хорошо держалась. Иначе во время поездки по бездорожью или при заносах, можно потерять багажник на полном ходу.

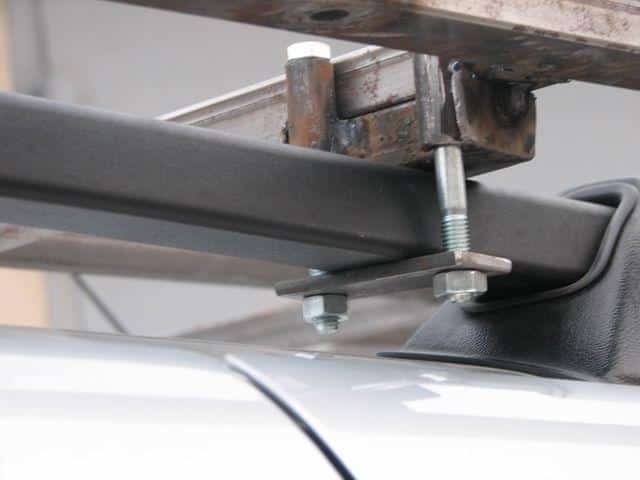

Пример крепежа багажника на рейлинги

Для самостоятельного изготовления лучше выбрать алюминий. Он не создает большую нагрузку на крышу и устойчив к образованию ржавчины. Необходимо подготовить трубы, из которых будет состоять каркас. Сечение не имеет значения, можно выбрать как квадратное, так и круглое.

Изначально экспедиционные багажники устанавливали, чтобы избежать повреждений автомобиля ветками деревьев. Конструкция, напоминающая корзину, способна защитить и лобовое стекло. В этом случае натягивают тросы, которые крепятся к багажнику и бамперу. Получается, что ветви отскакивают от тросов, и машина не повреждается. Поэтому для экстремальных вылазок на природу сталь подойдет.

Натянутые тросы для защиты лобового стекла от веток по бокам

Многие решают использовать экспедиционный багажник из стали, чтобы перевозить емкости с горючим. Получается, что внутренний багажник свободен, а в салоне нет запаха бензина. Но стоит помнить, что канистры достаточно тяжелые. К ним прибавляется вес металлической корзины, в итоге центр тяжести смещается. Увеличивается парусность автомобиля, возрастает вероятность ДТП при маневрировании. Машина может просто перевернуться. Кроме того, такой способ перевозки горючих веществ априори понижает безопасность передвижения.

Легкий багажник из алюминия сильно не влияет на управляемость авто, но увеличивает лобовое сопротивление. На него можно положить не очень тяжелые грузы – рюкзаки, снаряжение, инструменты, запасное колесо. Получается, что у автомобилиста всегда под рукой нужные вещи, и нет необходимости думать, как их уместить.

Дополнительные устройства и приборы

На экспедиционный багажник можно установить автомобильное оборудование, которое обеспечит водителю дополнительный комфорт:

допускается монтаж противотуманных фар;
можно изготовить и установить веткоотбойник: если предполагается поездка в лес, это поможет защитить лобовое стекло;
вторая антенна на багажнике может пригодиться в поездке в отдаленные места.

По правилам ГИБДД установка багажника не является переоборудованием автомобиля и не требует регистрации, если, согласно конструкции конкретной модели авто, на крыше установлены ригели или рейлинги для дополнительного багажного отсека.

Приборы дополнительного обустройства

Кроме того, что обустройство экспедиционного багажника необходимо для обеспечения салона авто свободным пространством, оно еще позволяет решить ряд сопутствующих и важных задач. Придать багажнику на крыше другие функции поможет использование и монтаж дополнительного оборудования с самыми разными эксплуатационными возможностями.

Варианты дополнительной оснастки:

на экспедиционный багажник дополнительно устанавливают противотуманные фонари, что сделает дорогу более освещенной;
дополнительный комфорт при езде придаст установленная на багажнике антенна радиостанции;
закрепить на внутренние/внешние борты багажника можно хайджек и лопату – они могут пригодиться в дороге;
можно поставить на экспедиционный багажник веткоотбойники, обеспечивающие сохранность ветрового стекла от вероятных повреждений при езде по лесу (обустройство самого багажника помогает защитить крышу авто от возможного падения дерева сверху).

Таким образом, напрашивается вывод, что сделать багажник своими руками может каждый автомобилист, решивший закрыть вопрос о нехватке места для транспортировки грузов и сохранности авто. Тщательно продуманный и грамотно рассчитанный багажник позволит перевозить значительные по весу и габариту грузы. При точных технических расчетах он не создаст вибрации или свистящих шумов при скоростной езде.

Экспедиционный багажник

В основном используется любителями покорять бездорожье. Причина – простая установка, прочная конструкция, возможность крепежа различных крупногабаритных объектов. Размещается такой багажник на крыше авто, на специальные рейлинги.

Наиболее часто на нем перевозятся:

запасное колесо;
лопата;
сэнд-траки;
канистры с топливом;
палатки, спальники;
прочее оборудование.

Помимо вместительности в лесу он хорошо защищает кузов от веток, оберегая от появления сколов. Большинство водителей устанавливает на переднюю часть дополнительную оптику.

Как сделать самостоятельно

Такой багажник может быть сделано самостоятельно. Понадобиться сварочный аппарат и металлические трубки необходимого размера. При этом форма разная, исходя их конкретных потребностей.

Главное при монтаже багажника помнить, что вес его должен не превышать 30-40 килограмм, иначе центр тяжести автомобиля будет смещен вверх и при поворотах на большой скорости это может перевести к опрокидыванию.

Есть так же готовые решения, представленные следующими компаниями:

«Экспедиция»;
Евродеталь;
РИФ.

У экспедиционного багажника на УАЗ Патриот есть свои минусы и плюсы.

Начнем с минусов:

Уменьшается аэродинамика авто
Уменьшается кливенс с дорогой
Увеличивается расход топлива, 2литра на 100 км.
При заезде для парковок легковых автобилей, есть риск не проехать под шлакбаумом.
Поднимает центр тяжести, что опасно при вхождении в крутой поворот и также увеличивается опрокидывание автомобиля при прохождении сложных участков дороги.

Плюсы конечно более очевидны. Экспедиционный багажник служит для поездок в экспедицию, а значит для перевозки большого числа груза. Для удобства погрузки на такой багажник крепится лестница. При открывании багажника, эта лестница специально поднимается наверх на амортизаторе. Чтобы купить такой надежный багажник, необходимо обратиться в специальный магазин УАЗ Патриот, который существует при самом заводе. Багажник стоит порядка 13500руб, что дешевле, чем брать например китайского происхождения. Лестница к багажнику продается отдельно и стоит 10500руб, что тоже дешевле. Багажник с лестницей можно заказать и оплатить на сайте, причем если оплачиваете банковской картой, получаете скидку от производителя еще 3%. Доставка происходит прямо до подьезда Вашего дома. Собрать такой багажник и укрепить на крышу можно самостоятельно своими руками.Машина с таким багажником смотрится брутально и мощно.Перевозить на таком багажнике можно крупногабаритные грузы и даже надувные лодки, что очень удобно для путешественников.

Подготовительные моменты

Крепление для багажника

Довольно часто изготавливается крепление багажника на крышу автомобиля своими руками. Оно может быть следующих видов:

П — образная скоба, отличается прочной фиксацией;
использование зацепов и гаек позволяет быстро установить и снять конструкцию;
в некоторых случаях приходится делать отверстия в крыше, что позволяет удерживать конструкцию.

Для каждой марки автомобиля необходимо подбирать прочное крепление, способное выдержать конструкцию при резком увеличении скорости или торможении транспортного средства.

Превышение этого норматива может закончиться негативными последствиями и спровоцировать ДТП. Будьте внимательны при его создании, изделие должно соответствовать технике безопасности!

Виды рейлингов и типы их размещения

Благодаря перечисленным преимуществам, конструкции пользуются большим спросом. Всего существует 2 группы рейлингов: под модель и универсальные. В первом случае разрабатываются рейки для конкретного автомобиля. Универсальные рейлинги на крышу автомобиля имеют унифицированную конструкцию крепежей, подходящую для многих моделей машин.

Багажник на крышу автомобиля прикрепленный к рейлингам

Существуют поперечные и продольные конструкции, у каждого способа есть особенности и достоинства. Традиционно и предпочтительно используются продольные модели с унифицированным способом крепления. Конструкция большинства моделей практически не отличается: в составе прочный материал основы, дуги выбранного направления, особые держатели и заглушки.

Составные части автомобильных рейлингов

Большинство устройств состоит из стандартных элементов:

главная труба, она может иметь размер 25–51 мм. Меньший диаметр – высокий риск поломки, больший – нецелесообразное использование материала, так как крыша все равно не выдержит слишком тяжёлого груза.
2 держателя;
2 заглушки.

Материалы, из которых изготавливаются рейлинги

Конструкция для крепления может быть устроена из пластмассы, металла или композитного материала. Поверх всех конструкций существует покрытие порошковой краской, которая устраняет неблагоприятное влияние атмосферы, ультрафиолета и резких изменений температуры.

Процедура монтажа

Чаще покупатели предпочитают отдать монтаж конструкции в руки специалистов. При выборе места, где установить рейлинги на крышу автомобиля, нужно основываться на квалификации и репутации сервисного центра

Важно, что сотрудники отвечают за проделанную работу, в случае необходимости можно иметь гарантию устранения неисправности без дополнительных затрат

Установить багажник на крышу автомобиля своими руками нетрудно

Когда отсутствует возможность доверить процедуру профессионалам, приходится заниматься установкой вручную. Первостепенная задача в этом случае – определить возможность установки рейлингов и наличие соответствующих мест для крепления. Если они предусмотрены по конструкции, скорее всего, имеют установленные защитные заглушки, их несложно снять, достаточно оттянуть в одну из сторон (для указания направления изъятия установлены стрелки), а затем следует поднять одну из сторон.

Процедура несложная:

Когда отверстия освобождены, их нужно дополнительно очистить от пыли и устранить жир растворителем.
На место для посадки наносится силикон

Важно покупать вариант для наружных работ. Без использования герметика есть риск, что в салон будет проникать влага.
Последний этап – крепление рейлингов к очищенной и подготовленной поверхности кузова.

Всё несколько сложнее в случае с установкой рейлингов на машину, в которой отсутствуют предустановленные отверстия для крепления.

До процесса монтажа нужно подготовить автомобиль. Во время подготовительных работ нужно:

Если на крыше авто производитель не предусмотрел крепежные отверстия, вы можете просверлить их самостоятельно

Устранить с крыши пыль и грязь.
Пройтись по поверхности растворителем или специальным средством.
Провести демонтаж обивки потолка.

После завершения описанных этапов следует высверлить отверстия для посадки рейлингов. Предварительно нужно тщательно размерить и отметить точки сверления, иначе придётся делать несколько лишних отверстий.

Правила эксплуатации

Для продления срока эксплуатации нужно следовать простым, но эффективным рекомендациям:

перед установкой на рейлинги груза после процесса монтажа должны пройти 1 сутки, чтобы герметик приобрёл максимальную прочность;
нужно каждый раз проводить проверку прочности крепления рейлингов к кузову;
важно равномерно распределять нагрузку по всей поверхности и качественно фиксировать его. При перевозке багажа разрешённого веса с установкой на одну из сторон высок риск повреждения крыши автомобиля при малейших неровностях на дороге или даже во время размещения груза;
нельзя устанавливать большее количество груза, чем разрешает производитель авто и реек.

Багажник на автомобиль своими руками
