Особенности установки биксеноновых линз в фары автомобиля

Ксенон для билинз

Линзы ксенон используют газоразрядную лампу которая работает с помощью электронного блока розжига. В линзах моримото используется лампа а в модулях Koito, Hella лампы D1S, D2S, D3S иконечно D4S. Все лампы не биксеноновые. Бисвет делает шторка в этих бимодулях. Она и отвечает за ближний и дальний свет. Устанавливая биксеноновые линзы моримото на автомобиль Киа Рио мы будем покупать комплект ксенона с цоколем Н1 и лампами на керамической основе, керамика дает нам больше света и не делает нагар на отражателе так как в ней не используется клей. Если же мы берем автомобиль Audi A4 2011 года то нам нужен комплект ксенона с обманками и тоже на керамике. Если не установить обманки то на некоторых автомобилей будет гореть индикатор перегоревшей лампы а в других мигать ксенон либо вообще не работать. Нам остается выбрать только цвет ксенона

Какой фирмы выбрать

Одним из самых важных моментов является как раз подбор соответствующего оборудования для установки.

По возможности стоит приобретать только комплекты ксенона лишь от хорошо себя зарекомендовавших компаний. Это позволит избежать многих сложностей, проблемных моментов.

На данный момент наиболее популярными и именитыми являются следующие компании-производители комплектов:

Light Way	относительно недорогой китайский производитель, компромисс между ценой и качеством
Omegalight	корейский производитель, относительно не дорог и при этом долговечен
Silver Star	производство налажено в Китае, но при этом производитель зарекомендовал себя как производитель качественного света
MTF	московский бренд, производится в Корее

Разбор фары

На этом этапе настоятельно рекомендуем работать в тряпичных перчатках, т.к. корпус фары сильно нагревается и есть шанс не только уронить фару, но и получить температурный ожог.

Извлеките фару из коробки и положите её на кусок картона стеклом вниз.

Если корпус фары имеет изгиб (например фары Toyota Land Cruiser Prado 120, Mitsibishi Pajero Sport (1998-2009)), то разбор фары рекомендуем начинать со стороны удаленной от места изгиба.

Найдите по периметру фары пластиковые защелки, крепящие стекло к корпусу фары и с помощью шлицевой отвертки попытайтесь отщелкнуть их и при этом отделяйте стекло фары от корпуса. После того как отщелкнули хотя бы одну защелку — поместите между корпусом фары и стеклом вторую отвертку и переходите к следующей защелки.

ВНИМАНИЕ! Во избежании повреждения корпуса фары действуйте аккуратно и если защелки потдаются плохо — возможно фара недогрета. Произведите «догрев» фары еще в течении 5-7 минут

Отделите стекло фары от корпуса и отложите в сторону. Внимательно смотрите за тем, что бы расплавленный герметик не попал на отражатель фары.

Если необходимо — демонтируйте отражающий колпачок.

Общие моменты

Особенностью фар с линзами является то, что поток света «разрезается», за счет чего происходит корректировка направления. Лучи проходят только по горизонту, а по-вертикали не пропускаются.

Конструкция фар с линзами состоит из отдельных блоков. Это:

• непосредственно фара;
• отражатель;
• ксеноновая лампа.

Линза используется для фокусировки пучка света прямо на дорогу, и это является основной ее функцией. Использование фар без линз считается незаконным.

Чтобы пучок света был разрезан строго по вертикали, используются специальные магнитные «шторки». Возможна установка автоматической регулировки фар.

Первоначальные данные

Водители прибегают к подобным хитростям для того, чтобы улучшить внешний вид машины и ее характеристики, или же, чтобы добиться качественного освещения.

Плюсы использования линзованных фар:

• повышение заводских характеристик транспортного средства;
• улучшение внешнего вида, «тюнинг» машины;
• высокая функциональность и долговечность.

Однако, следует учесть, что существуют и минусы. Установка линз с ксеноновыми лампами в кустарных условиях считается незаконной.

После того, как лампы установлены, их требуется правильно отрегулировать. Доверять работу по установке фар и линз следует опытному мастеру в автосервисе.

Для чего его ставят

К установке ксеноновых ламп водители прибегают по нескольким причинам:

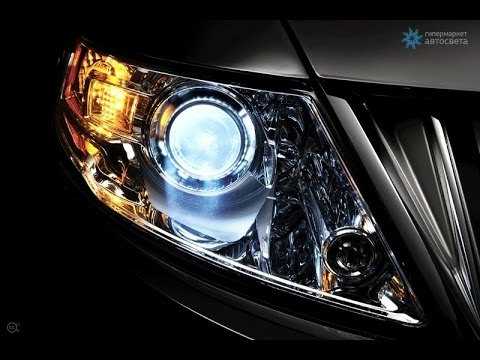

Для тюнинга транспортного средства	Ксеноновые фары смотрятся красиво, а при установке линз можно получить эффект «ангельских глаз» — вокруг линзы устанавливается ободок из светодиодов. При этом следует отметить, что возможен тюнинг с использованием галогенных ламп
Улучшение светового потока	Линзы могут быть установлены вместе с ксеноновыми лампами. Как правило, установка осуществляется на специальных ремонтных станциях, имеющих сертификат. Ксеноновые лампы поставляются в комплекте с линзами
Заводские установки и замена ламп	На некоторых моделях авто линзы с лампами устанавливаются на заводе в штатном порядке. Как правило, данные модели машин стоят весьма дорого, как и отдельная комплектация для них. Фары в современных автомобилях являются отдельными компьютерными системами, имеющими множество функций – освещение поворотов, изменение угла освещения

Основная причина, по которой водители прибегают к установке ламп – тюнинг, улучшение внешнего вид автомобиля.

Однако, если требуется только тюнинг, установить линзы на автомобиле можно и на галогенные лампы. Световой поток в данном случае не улучшается.

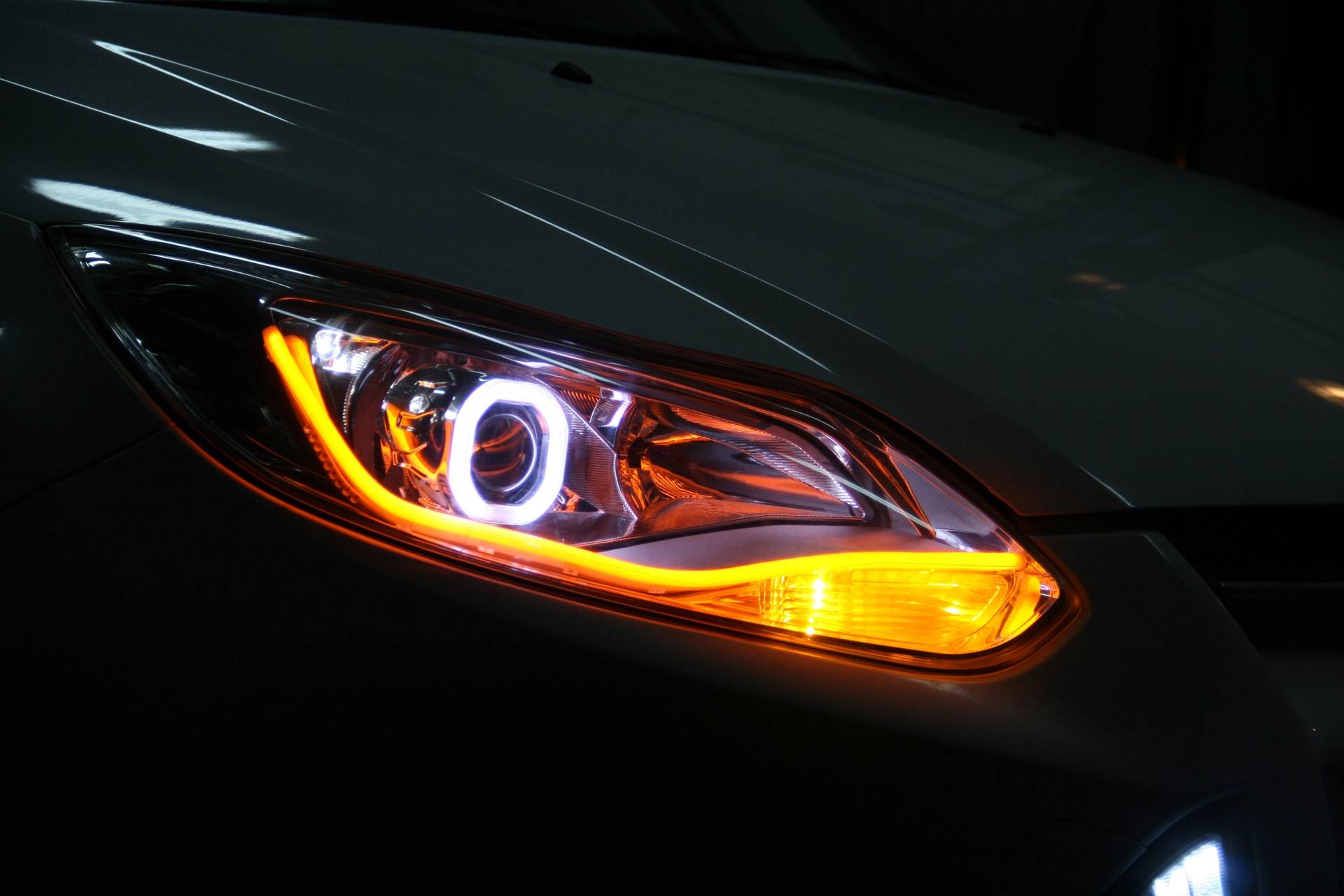

Зачастую водители ставят линзы с «глазами ангела». Следует учитывать, что линзированная оптика, это не только украшение автомобиля. Ставить лампы с линзами нужно для улучшения каких-либо характеристик.

Мастера автосервиса предлагают выбор – установка линз с галогеном или ксеноном. Наиболее предпочтительным является второй вариант по причине того, что свечение ксеноновых ламп более сильное, в особенности, если используется фара с отражателем.

Кроме того, на заводских машинах чаще всего ставят галогенные лампы с линзами, что позволяет сфокусировать пучки света.

Для установки линз требуется серьезное оборудование. Кроме самих линз в фаре должны стоять датчики, работа которых позволяет автоматически скорректировать угол света.

Это требование безопасности, и нарушение его сопоставимо с нарушением закона и ПДД. Данное оборудование весьма дорогостоящее, поэтому используется только в авто с максимальной комплектацией.

Чем регулируется

Сотрудник ГИБДД имеет право снять такие фары, а у водителя возникнут проблемы при прохождении технического осмотра.

Чтобы получить разрешение на установку фар, следует обратиться в сертифицированную организацию. При этом следует учесть, что может потребоваться разрешение от ГИБДД и полная замена фар.

Нормативные акты:

1. Правила ЕЭК ООН № 99.
2. Кодекс об административных правонарушениях – ФЗ № 195. Статья 12.5.
3. ГОСТ стандарт Р.41.99 – 99.
4. Разъяснения Департамента по обеспечению безопасности дорожного движения от 20 февраля 2010 г. «Об использовании ксеноновых фар».

Данные нормативные акты применяются как водителями, так и сотрудниками ГИБДД, осуществляющими проверку авто и изъятие фар.

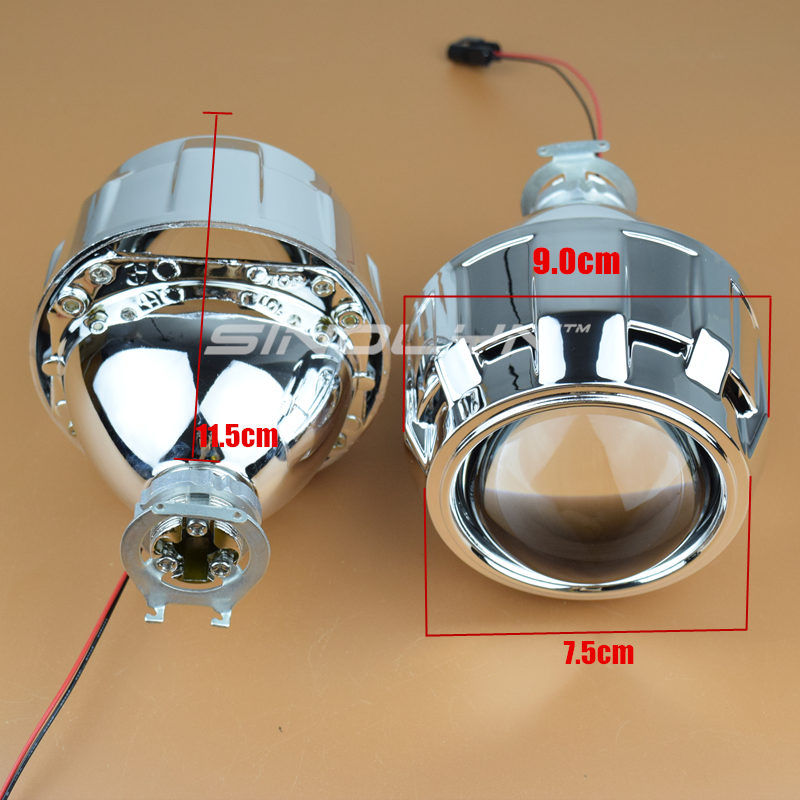

Размер биксеноновых линз

Рассмотрим первый вариант если нужно установить в ближний или дальний свет, остается определится с размером линзы которую нужно внедрить в фару. Допустим в таких машинах как Honda civic VIII hatchback с трудом и 2.5″ встают, по этому либо подпиливаем маску би модуля либо ставим 2.0″. В большинстве случаев подходят стандартные биксеноновые линзы размером 2.5″ (85мм). В большие фары на подобии Toyota Tundra, Land Cruser, Chevrolet Cruze, можно ставить модули3.0″. Они встают туда с любыми масками без проблем. В автомобили Kia Rio, Hyundai Solaris в большинстве случаев устанавливаются модули с размером два с половиной дюйма но и трехдюймовые подходят без особых проблем, главное правильно выбрать маску для них.

Как же определить выгорание линз?

Важно понимать, что со старыми ксеноновыми лампами определить на глаз выгорание линз невозможно ввиду чересчур слабого излучаемого света, поэтому для чистоты эксперимента мы заменили ксеноновые лампы на BMW X3, после чего на стекле правой фары проявилось темное пятно, как раз означающее выгорание отражателя би-ксеноновой линзы – на левой фаре, как можно увидеть на фото, световой блик округлый, без темного пятна в нижней части. Красным выделено темное пятно от нагара на отражателе, правая фото – линза без нагара

Красным выделено темное пятно от нагара на отражателе, правая фото – линза без нагара.

По отражаемому свету на полу (асфальте) также можно определить выгорание би-линз: распределение светового потока от левой фары, где линза пока не успела выгореть, идет равномерно, что нельзя сказать про правую фару, свет от которой не распределяется

по полу из-за нагара на отражателе. Также в углу плаката хорошо видно темное пятно – оно будет хорошо различимо, если светить на стену с малого расстояния, как на демонстрационной фотографии – светотеневая граница левой фары имеет полную заливку светом в отличие от правой с выгоревшей линзой.

Какой ксенон лучше выбрать?

Сегодня на авторынке существует масса заманчивых предложений

Однако делая выбор, всегда нужно в первую очередь обращать внимание на производителя. Самым бюджетным вариантом считается ксенон из Китая (около $40 за комплект), а элитную категорию замыкают немецкие изготовители – Bosch, Osram, Hella (до $150 за комплект)

 Опытные автовладельцы не рекомендуют покупать дешевый «китай» из-за частых случаев скорого сгорания блоков розжига, изменения цвета лампы либо частого моргания света. В качестве альтернативы «середнячка» стоит присмотреться к корейскому ксенону Sho Me, который славится низкими показателями брака и исправно работает при любых погодных условиях. Судя по отзывам, такие ксеноны могут стоять на машине около 10 лет без каких-либо нареканий к работе со стороны водителей.

Во-вторых, необходимо учитывать температуру свечения (ТС). Самый нижний порог – 3000 К. Чем выше данный показатель, тем короче длина светового пучка. К примеру, ксенон с ТС=3000 К обладает желтым светом, в то время как 4300 К – это белый мягкий свет, который считается наиболее подходящим для установки, поэтому ставится на авто еще на заводе.

В-третьих, смотрим на мощность. Наиболее популярен параметр в 35 W. Если линза (фара) рассчитана именно на эту мощность, то 50 W просто испортят фару. Случалось так, что рефлектор выгорал/трескался от слишком высоких температур.

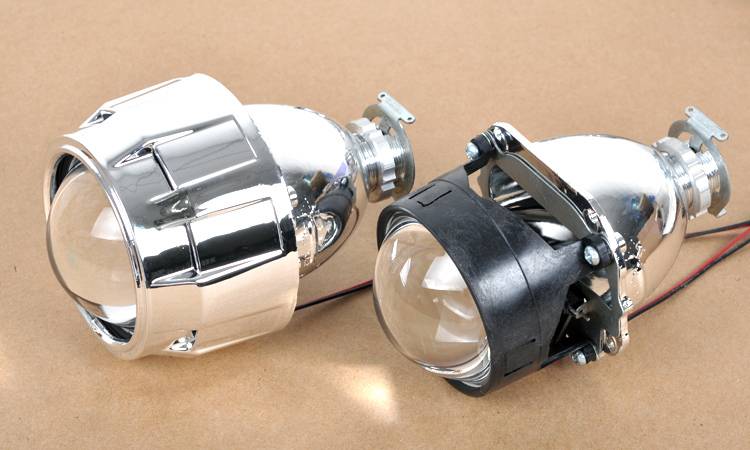

В-четвертых, существуют различные виды биксеноновых линз. Они различаются своими размерами и поколениями:

Название	Особенности	Диаметр
G-1	Самые первые линзы в форме круга. Устанавливаются в фары с цоколем H. В комплекте: 2 линзы с подсветкой-украшением «ангельские глазки», крепежи, 2 лампы.	80 мм
G-3	Третье поколение универсальных би-линз круглой формы. Совместимы с цоколями типа HB4, H1, H7. Комплект идентичен предыдущему.	110 мм
G-5	Линзы наименьшего диаметра. Совместимость с большинством цоколей (HB4, H1, H4, H7). Комплекты могут быть разными.	64 мм

Топ лучших моделей с температурой 4 300 К

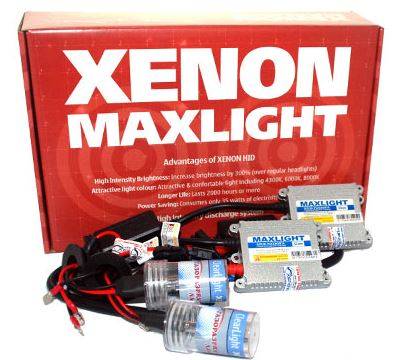

MaxLight H7 4300K

Один из популярных производителей, который выпускает качественные и надежные лампочки для автомобиля. Продукция отличается надежной сборкой и продолжительным сроком службы. Подойдет для установки в ближние и дальние фары, что является преимуществом. Кроме того, в магазинах продаются варианты, который могут помещаться в ПТФ, что делает изделие универсальным. В комплекте присутствует все необходимое для простого монтажа, поэтому у человек отнимется минимум времени.

Средняя стоимость – 2 200 рублей.

MaxLight H7 4300K
Достоинства:

• Качественное изготовление;
• Привлекательное свечение;
• Длительный срок службы;
• Надежность;
• Комплектация.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

H7 4300K LEDO

Отличный вариант, который подойдет для различных автомобилей. Приятное свечение снижает нагрузку на глаза и не ослепляет встречные автомобили. Потребляемое напряжение – 35 Вт, что является допустимым показателем. Необходимое стартовое напряжение варьируется от 9 до 16 В. Блоки полностью защищены от воздействия воды, что отдельный плюс. Шанс купить бракованное изделие составляет 1%.

Средняя стоимость – 1 300 рублей.

H7 4300K LEDO
Достоинства:

• Длительный срок службы;
• Привлекательная цена;
• Удобное применение;
• Хороший комплект;
• Встроенный стабилизатор.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

4300К MTF Light

Бюджетный вариант, который подойдет для рефлекторной и линзовой оптики. Устройство отличается быстром запуском в холодном и горячем состоянии, что положительно сказывается на эксплуатации. Присутствует полная совместимость с блоками управления, что в разы облегчает установку. Кроме того, продукция является помехозащищенной, а это увеличивает срок службы. Рабочее напряжение – 85 В.

Средняя стоимость – 1 000 рублей.

4300К MTF Light
Достоинства:

• Привлекательное свечение;
• Хорошая яркость;
• Простая установка;
• Помехозащищенность;
• Совместимость с БУ.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Установка биксеноновых линз в фары H4. Пошаговое руководство »

Установка биксеноновых линз в фары H4. Пошаговое руководство Опытные водители хорошо оценивают и то, что фары с билинзами не слепят встречных сотоварищей, движущихся по ночной дороге, что многого, наверное, стоит. Ими можно заменить те, что установлены на заводе, а можно поставить параллельно – и больше никогда не будет темно на вечерней и темной трассе. Хороши они и тем, что вмонтировать эту фишку нетрудно и самостоятельно, хотя некоторых хлопот и знаний процесс затребует. К тому же широкий выбор линз, разных по цоколю, дизайну и свету, дает возможность выбрать именно то, чего вам хочется.

Установка биксеноновых линз в фары H4

может быть поделена на несколько этапов. Следуя инструкции и выбирая более удобный вам способ, вы сможете без особых напрягов справиться с поставленной задачей достаточно быстро и без помощи профессионалов-мастеров.

Начинается он с элементарного – снятия фары с автомобиля. На разных машинах такой демонтаж может иметь свои особенности, так что для его проведения нужно будет свериться с инструкцией. Дальше следует избавить ее от стекла. Обычно он посажен на заводе на герметик. В большинстве случаев – на термо, который становится мягким, пластичным и растяжимым при нагревании. Перед тем, как приступить к дальнейшим действиям, отсоединяется питание лампы и снимается пружина, которой он прижимается.

Чтобы снять стекло, можно использовать 3 метода

• Берется большая картонная коробка, в которую свободно помещается снятая фара. Она накрывается этой тарой, в верхней части коробки проделывается дырка, в нее вставляется строительный фен. Через 5 минут нагревания коробка отставляется, а стекло поддевается шпателем, ножом или отверткой и отсоединяется;

Фара просто кладется в духовку. Температура выставляется на 85°C (если не хотите извлечь из печки сплавленный пластик, не торопитесь и горячее не делайте). Через 12-15 минут стекло снимается аналогично 1 пункту;

Линзы в фары как установить правильно?

Многие автовладельцы задавались вопросом о том, как установить линзы в фары своего автомобиля. Для чего это вообще нужно и почему эта процедура для некоторых так важна, а также есть ли в этом вообще какой-то практический смысл – мы сейчас разберемся. Все современные легковые автомобили оснащаются тремя видами фар, которые отличаются своим строением:

• параболические;
• прожекторные;
• FF-дефлекторы.

Первый тип фар считается базовым и состоит из источника света и отражающей параболы. При этом строении светящийся элемент устанавливают по центру. Расширение и рассеивание луча обуславливается за счет параболы.

линзы в фары

Второй тип фар – параболические фары. Это не дальние родственники рефлекторных фар, но они отличаются другим типом отражателя. В этом случае рефлектор имеет форму правильного эллипса. Этот подход позволил создать два световых потока, которые собираются воедино за счет линзы.

Третий тип фар имеет отражатели произвольной формы и многосекционную составляющую. Смысл в том, что каждая секция создает свой поток света, которые собираются в общий пучок достаточно высокой мощности. Этот тип и прожекторный отличаются высоким показателем КПД, который равен около 50%. Первый тип фар имеет вдвое меньший КПД – всего 25-27%.

Как устроена фара?

Как устроена фара?Как устроена фара?

Прежде чем приступать к установке линз в фары вам нужно разобраться в устройстве этого изделия. Линза требуется для многократного усиления света, формирующегося на сравнительно небольшой площади отражателя. Конструкция фары с линзой имеет следующий вид:

• экран или шторка;
• корпус;
• линза;
• эллипсовидный отражатель.

Примерно так же устроен обычный повседневный проектор. При подобной конструкции первый фокус формируется эмиттером света, а второй появляется при работе с отражателем. Часть света после этого обрезает экран и остатки проецируются через выпуклую линзу.

Комплект линз

По причине необычной работы линзы существуют некоторые правила ее нормального использования:

Так как часть счета обрезает экран, остальная часть должна быть строго направлена и правильно сфокусирована. Для этого и нужна линза, поэтому даже малейшее ее отклонение от нормального положения может привести к ослеплению водителей, едущих вам навстречу.
Еще один нюанс заключается в стандартизации установки оптики, по которой линзы можно устанавливать только на машины с системой регулировки фары.
Линза должна быть идеально чистой, иначе ослепление может быть очень усилено

Таким образом, важно иметь омыватели в бампере.

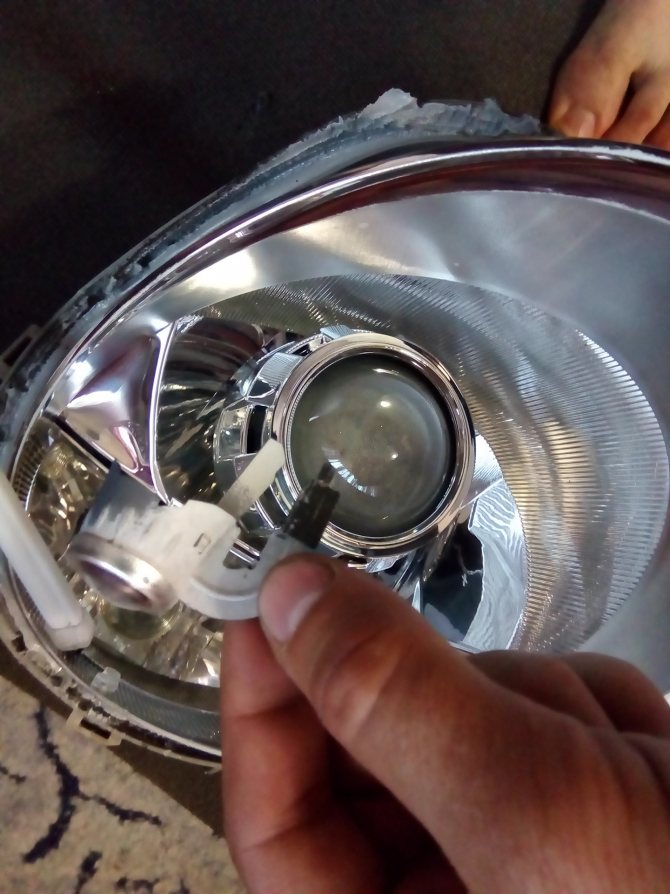

Процесс монтажа

Первое, что следует сделать для установки линз – это снять фару с машины. В этом нет ничего сложного, если вы будете делать все по инструкции к вашему авто. Далее фару нужно разобрать. Предварительно ее лучше разогреть примерно до 300 градусов. Клей, который скрепляет корпус со стеклом, при этом размягчится. Ни фары, ни ее внутренности при этом не пострадают.

Следующий шаг на пути к установке линз – прогрев фары для снятия стекла. Для этого вам поможет фен. На нем выставьте необходимую температуру и аккуратно начните прогревать стыки соединения корпуса и стекла.

Чтобы наверняка размягчить клей нужно хорошенько прогреть стыки, пройдясь по контуру не меньше пяти раз. Правильный и аккуратный разогрев предполагает свободное снятие стекла, без всяких усилий и изломов стекла.

Третий шаг заключается в снятии отражателя фар, а также демонтаже металлических креплений отражателя. Следует отметить, что последний шаг делают для того, чтобы в будущем вы смогли регулировать ближний и дальни свет. Это же зависит от линзы, поэтому при покупке уточняйте наличие данной функции.

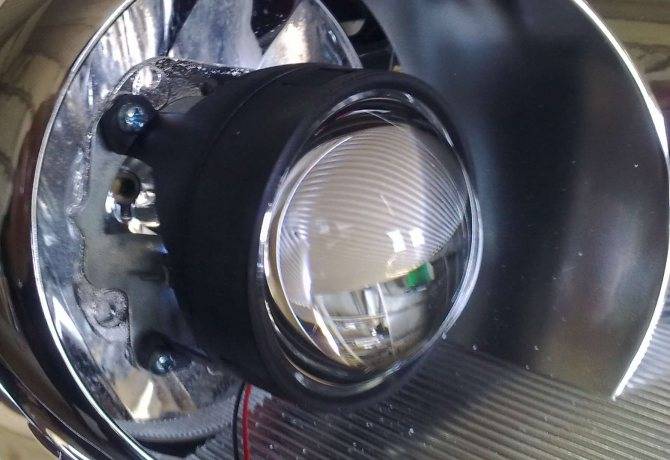

Четвертым этапом установки линз является изготовление кронштейнов подходящего размера и типа, а также сборка их с линзой в один механизм. После этого бережно поместите линзу в фару, совместив кронштейн и крепежные болты. Установите линзу на место и при необходимости доработайте внутренности фары.

Пятый шаг предполагает некоторую хитрость. Чтобы сохранить функцию регулировки фар в штатном состоянии, оставьте немного пустого пространства между подложкой линзы и самой линзой.

Затем сделайте экран, который должен полностью перекрывать два этих элемента и располагаться внахлест. Последний шаг предполагает сборку готовой фары в той же последовательности, как ее разбирали. Можно сказать, что перед установкой линзы в фару нужно оценить свои возможности.

Процедура не самая простая и вы можете сделать что-то не так, поэтому если вы в чем-то не уверены, лучше отправляйтесь в мастерскую и заплатите специалистам за профессиональную и качественную установку линзы, которую можете купить в этом же СТО или отдельно.

Секреты монтажа галогенок

Иногда галоген устанавливают в биксеноновые линзы. К этому мероприятию автовладельцы относятся противоречиво. Некоторые считают, что процесс невозможен из-за нагрева галогенок. Есть водители, не опасающиеся делать установку галогеновых линз, считая температурную разницу между двумя вариациями несущественной.

Нити накала в обоих вариантах примерно находятся на одном уровне. Лампа вставляется и защелкивается без проблем. В состав галогенизированных моделей входит газ, насыщенный йодом, бромом. Вольфрамовая нить – существенная деталь, продлевающая срок эксплуатации этой части. Что необходимо для подключения к питанию? Понадобится соединительный разъем блок-фары от Bosh. Эта процедура подходит для оптики ВАЗ-2110. Целесообразно также рассмотреть вопрос о премудростях монтажа на ВАЗ-2114.

Установка биксеноновых ламп

Биксеноновая лампа – это модуль, содержащий лампу и шторку. Внешний вид такого модуля показан на фото:

Модуль биксенона под цоколь H4

Подобные модули допускают монтаж на штатное «посадочное место»:

Схема установки биксеноновой лампы

Скоба, предусмотренная в конструкции фары, прижмёт металлическую деталь «A». Затем к этой детали крепят остальные элементы.

Чтобы смонтировать биксеноновую лампу, блок-фару не придётся разбирать или дорабатывать. Иногда монтаж можно провести, даже не снимая фару с машины.

Перед тем, как поставить биксенон в фары, нужно удостовериться в следующем:

• Шторка или металлический колпак не должны касаться элементов фар. То есть, размеры самого модуля не должны быть слишком большими;
• Если на стекле есть штатный колпак-отражатель, используйте модули без отражателя. Нарушать это правило нельзя;
• Колпачок-отражатель, закреплённый на самом модуле, обычно удаётся демонтировать. А поступают так в одном случае – когда в фаре уже есть «свой» колпак.

Посмотрим на то, как выглядит фирменный биксеноновый модуль:

Здесь модуль полностью собран

Цифрами обозначены детали:

1. Колпак-отражатель (съёмный);
2. Отражатель-шторка;
3. Сдвижная шторка.

Когда задействован дальний свет, шторка закрывает меньшую часть поверхности. И наоборот.

Проводя монтаж любого электрооборудования, важно знать: клемму АКБ подключают в последнюю очередь, тогда, когда все подключения выполнены. Совет является распространённым, но его часто нарушают, что ведёт к негативным результатам

Какие бывают виды и рекомендации по выбору биксеноновой оптики

Выбор би-ксеноновых линз зависит от заводской конструкции автомобиля и пожеланий водителя:

1. Тип линзы: штатные или универсальные. Для оригинального биксенона D1S, D2S подходят лампы фирм Bosch, Philips, Osram, Koito, FX-R, Hella.
2. Световая температура. Популярная штатная линза – 4300К. Мягкий бело-желтый свет, хорошая видимость на мокром асфальте. 5000К – яркий белый свет, но уступает по освещению предыдущему варианту. 6000К и 8000К выглядят эстетично, с голубоватым оттенком, но освещение дорожного полотна более рассеянное.
3. Габариты лампы должны быть меньше размера фары. Би-ксеноновые линзы бывают трех диаметров: 2,5; 2,8; 3,0.
4. Конструкция фары. Рифленую поверхность нужно отполировать или заменить на прозрачную, чтобы избежать рассеивания света и ослепления водителей встречного движения.

Что это такое?

Как нетрудно догадаться по названию, биксеноновые линзы – это усовершенствованная версия обычного ксенона. Один из основных недостатков газоразрядных ламп заключается в том, что они обеспечивают только ближний свет, тогда как для дальнего используются стандартные галогеновые фары. Биксеноновые лампочки в свою очередь могут излучать оба вида света (благодаря наличию специальной шторки либо тумблера), что и является их главным преимуществом. Именно этим объясняется приставка «би» в названии оборудования, которая указывает на наличие сразу двух функций. Вместе с тем этот вид линз сохраняет в себе все преимущества ксенонового аналога, а именно:

• долгий срок службы (в разы превышающий галоген);
• яркое освещение в ночное время суток (позволяет водителю значительно раньше обнаруживать препятствия на дорогах);
• низкая нагреваемость стекла (что особенно полезно, если часто приходится иметь дело с перепадом температур) и загрязняемость фар.

За все эти достоинства потенциальным владельцам придется хорошенько раскошелиться, а также немало повозиться с установкой лампочек на автомобиль.
