Выявляем причину поломки
Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.
- Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа печки на ВАЗ-2110 зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
- Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор отопителя ВАЗ-2110 начал работать, то необходимо снимать колодку и зачищать контакты.
Проблема с контактами внутри монтажного блока — распространённая причина неработающего вентилятора
- Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
- Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
- Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.
Поломка электромотора вентилятора также может быть причиной
- Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.
Описание ДТОЖ и ДВВ
Где находится и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.
Предназначение и функции
Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.
Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.
Место расположения
Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.
Принцип работы
Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.
Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.
Меняем температуру включения вентилятора ВАЗ 2110 без прошивки
Смена температуры включения вентилятора на десятке и Приоре выполняется не от хорошей жизни. Многие водители жалуются на перегревы и другие неприятности, которые приносит не слишком продуманная система управления вентилятором радиатора. Как изменить температуру включения вентилятора малой кровью, будем разбираться прямо сейчас.
Зачем нужна регулировка температуры включения вентилятора
Вдогонку к не самой продуманной системе реакции вентилятора на перепады температуры, мы получаем еще и шумный электромотор, который и музыку заглушит, а в придачу некорректное поведение управляющего датчика температуры охлаждающей жидкости. Как работает датчик температуры и как он приводит в действие электровентилятор на 16-клапанных моторах Приоры и ВАЗ 2110, мы разбирались не так давно.
Мало того, прошивки электронного блока управлением двигателя тоже не всегда работают корректно, поэтому диагносты упорно приглашают недовольных работой вентилятора на перепрошивку. И все же самая большая проблема с включением вентилятора в том, что он не имеет нескольких режимов работы, а вываливает все и сразу. Естественно, это приводит к резкому перепаду напряжения в бортовой сети, а если она хорошо подгружена дополнительным оборудованием, то ничем хорошим это не светит. То есть, вентилятор на двигателях ВАЗ 21126 имеет ряд проблем:
нет дополнительных режимов работы, мотор всегда работает в полную силу;
избыточная производительность вентилятора хороша в пробке и в адскую жару, но не в нормальных режимах работы мотора;
электродвигатель сильно шумит и с этим уже ничего не поделаешь;
бортовая сеть может сильно перегружаться по току в момент пуска электродвигателя;
во многих случаях пусковая температура вентилятора не соответствует условиям эксплуатации и многие хотели бы сдвинуть нижний порог температуры еще на 5-7 градусов ниже во избежание перегрева двигателя.
Исходя из этого, многие задумываются о том, как отрегулировать температуру включения вентилятора.
Как изменить режим работы вентилятора на Приоре и ВАЗ 2110 16 кл.
К счастью, у нас есть несколько выходов. Самый распространенный — перепрошивка ЭСУД. Однако грамтоная работа с программным обеспечением контроллеров — это удел опытных и толковых диагностов, которые на вес золота. Испортить ЭБУ неумелой перепрошивкой можно запросто, и тогда в самом худшем случае приходится вываливать кругленькую сумму за новый контроллер. А проблема так и остается. Поэтому многие водители пытаются решить вопрос с регулировкой температуры включения вентилятора на ВАЗ 2110 и Приоре другими методами.
Нам кажется, что оптимальный выход из этой ситуации заключается в установке другого датчика температуры, с меньшим стартовым порогом. Такой датчик как раз устанавливался на старые карбюраторные десятки. Вот он.

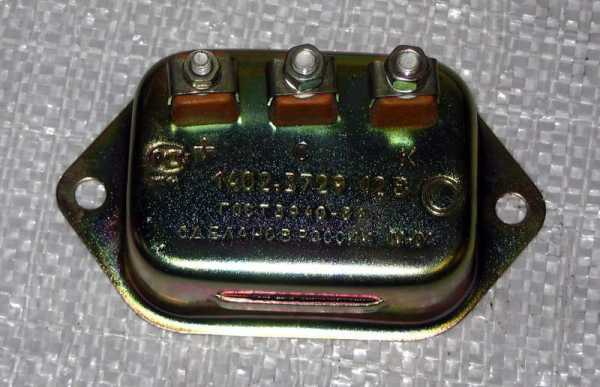

Простейшее устройство (собственно, как и у инжекторных моторов) рассчитано на срабатывание в диапазоне от 97 до 100 градусов. Поэтому перегрев двигателя уже исключается. Осталось придумать, как сделать так, чтобы мотор вентилятора работал вполсилы. А для этого применяют уже готовое решение в виде дополнительного резистора от любого УАЗа или Волги. Также, кроме нового резистора, придется включить в цепь еще одно реле, стандартное ВАЗовское. В итоге получаем такую немудреную схемку.
Все просто и доступно, монтируется буквально за полчаса. Остается только найти тройник, чтобы втыкнуть в него новый датчик от карбюраторной десятки и разместить новые компоненты под капотом, чтобы не мешали обслуживанию двигателя. В итоге мы получаем:
Пониженную температуру включения вентилятора, в пределах 97 градусов, а не 105, как на стандартных Приорах и ВАЗ 2110.

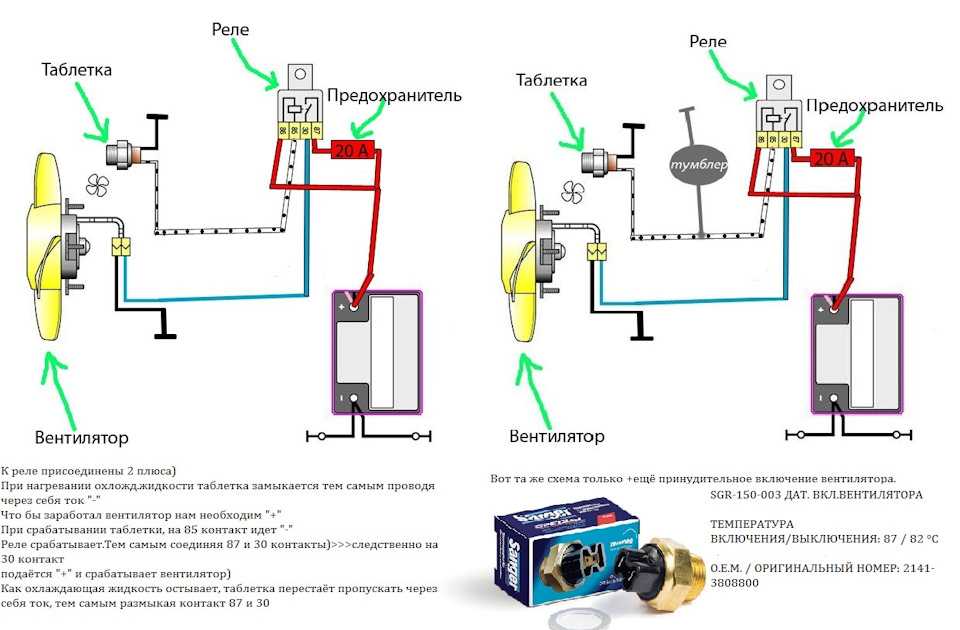

Не один, а два режима работы — штатный и вполсилы, через волговский резистор.
Падает нагрузка на систему электрооборудования.
Вентилятор не так сильно шумит.
Но главное, что мы оставляем штатный режим вызова карлсона.
Такая схема включения выручила многих владельцев десяток и Приор, надеемся, она поможет и в вашем случае. Ровной дороги и стабильной температуры вашему мотору!
Post Views: 2 685
Порядок действий. Пошаговая инструкция
Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.
- Открыть капот.
- Дождаться остывания мотора.
- Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
- Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.
Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.
Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.
Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.
Обследовать элементы электропроводки, добиться надежного соединения
Возможные факторы повреждения электрических цепей:
- вибрация;
- окисление;
- подгорание;
- обрыв, потертости электропроводов;
- старение изоляции, замыкание.
Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.
Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.
Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.
Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.
Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.
Проверка датчика

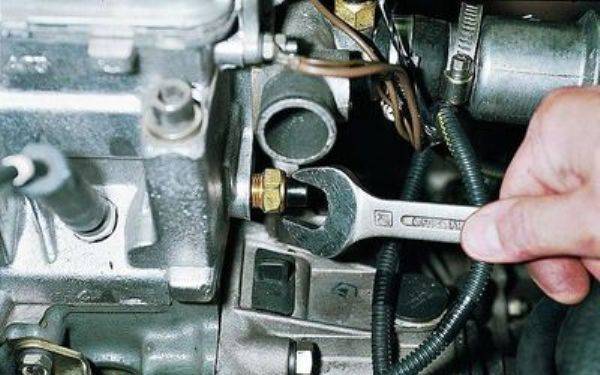

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.
Проверка реле
У ног переднего пассажира на полу расположен люк.
Под ним встроена панель с тремя однотипными реле:
- вентиляторной установки;
- бензонасоса;
- зажигания (главное).
Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.
Где находится реле вентилятора охлаждения ваз 2110
Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.
Проверить электродвигатель
Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.
- Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
- Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
- Периодически обследовать составные части охлаждающей системы.
- Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
- Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
- Использовать раствор для устранения ржавчины, накипи.
- Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
- Плотность проверять ареометром.
- Не смешивать охлаждающие жидкости.
- Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
- Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.
Доработки схемы управления пуском вентилятора ваз 2110 инжектор
Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.
Установка трех позиционного тумблера:
- непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
- постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
- автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.
При выборе места установки учитывать условия:
- исключить случайное переключение;
- не перепутать с другими органами управления.
Важно помнить при доработках конструкции о безопасности вносимых изменений
Неисправности электрической схемы
Если с крышкой бачка все хорошо, проблем с давлением не возникает, тогда причины неисправности охлаждения радиатора следует искать в его электрической схеме.
- Поиски начинаются с проверки работоспособности предохранителя с маркировкой F7. Для этого вам предстоит добраться до монтажного блока. Проверьте качество контактов, наличие следов окисления. Если здесь все хорошо, двигаемся дальше. Если же контакты нарушены, просто зачистите их, либо просто поменяйте предохранитель. Это небольшие финансовые затраты.
- Следующим местом проверки будет датчик включения вентилятора ВАЗ 2110. Вам не обязательно ехать на специализированную станцию технического обслуживания, чтобы проверить эффективность работы датчика. Делается это в гаражных условиях: Прогрейте двигатель своего автомобиля до отметки выше 100 градусов по Цельсию;
- Заглушите мотор, после чего опять запустите двигатель в работу;
- Поднимите капот и уберите клемму с датчика вентилятора ВАЗ 2110;
- Если после снятия элемента вентилятор начал крутиться, тогда агрегат работает исправно, а вот с датчиком возникли проблемы;
- Когда на ВАЗ 2110 не включается вентилятор системы охлаждения после отключения клеммы, ситуация обстоит наоборот — вентилятор не работает, а датчик в исправном состоянии.
Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок:
- Износились щетки коллектора;
Щетки коллектора зависли;
Произошло короткое замыкание на обмотке якоря (это можно определить по характерному неприятному запаху).
Реле. Может просто отказала кнопка включения вентилятора радиатора охлаждения на вашем ВАЗ 2110. В такой ситуации:
- Снимается обшивка с правой стороны консоли внутри салона путем откручивания двух саморезов;
Под панелью располагается три реле;
Искомое нами реле обычно находится с краю в ряду по отношению к передней части машины;
Чтобы не рисковать, вооружитесь руководством по эксплуатации и проверьте проводки, которые идут к нашему реле включения;
Для устранения неполадки установите новое, функционирующее и исправное реле хорошего качества.
Статья в тему: Узнай, чем и как почистить датчик массового расхода воздуха ВАЗ 2114: 3 лучших варианта
Принцип работы
Механизм действия датчика температуры на семействе ВАЗ 2110–2112 основан на изменении параметров сопротивления в зависимости от окружающего режима t°C. По сути, перед нами электронный резистор с негативным коэффициентом температур. То есть, чем ниже t°C, тем выше сопротивление прибора, и наоборот.
Таблица 1. Рабочие температуры и параметры ДТОЖ
| Температура, t°C | Сопротивление, Ом |
| 100 | 177 |
| 40 | 1459 |
| 25 | 2796 |
| 9420 | |
| −20 | 28680 |
| −40 | 100700 |
Представленные величины можно использовать для проверки датчика тестером. Об этом чуть ниже.
Какую функцию выполняет ДТОЖ в системе ЭБУ
На инжекторных машинах нет заслонки (подсоса). Теперь топливо обогащает или обедняет блок управления, используя величины t°C, поступающие с ДТОЖ. Кроме этого, главный контролер следит за рабочей температурой двигателя и даёт команду на включение вентилятора в случае его перегрева.
На ВАЗ-2110 не включается вентилятор охлаждения: что делать
Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:
- поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
- сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
- поломка предохранителя монтажного блока;
- неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).
Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.
Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:
- Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
- Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
- Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
- Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:
- снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
- найти нужное нам реле (1 из 3);
- заменить его на новое.
В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:
- если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
- в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
- если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
- если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.
Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.
Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.
Возможные неисправности и способы их устранения
О выходе из строя ДТОЖ автовладельцу могут сообщить следующие симптомы:
- Слишком низкое качество отработанных газов, что связано с нарушением горючей смеси в цилиндрах.
- Увеличился расход горючего, причем ощутимо.
- Возникли проблемы в работе силового агрегата. Динамика транспортного средства может снизиться, также ухудшится мощность двигателя в целом.
- На приборке могут появиться комбинации ошибок, также ЭБУ может отправить на щиток сигнал о необходимости проверки работоспособности мотора.
- Силовой агрегат стало труднее запускать.
При обнаружении первых признаков неполадок многие автолюбители сразу же загоняют свое авто в гараж или на СТО, чтобы поменять контроллер. На практике симптомы неполадок ДТОЖ зачастую связаны с повреждением электроцепи и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с похожей проблемой, в первую очередь мы рекомендуем проверить состояние проводки.
Фотогалерея «Диагностика ДТОЖ»
1. ДТОЖ, подключенный к мультиметру, в екости с антифризом
2. Зависимость температуры (слева), сопротивления (справа)
Последствия перегрева двигателя
Люди и автомобили в чем-то схожи между собой. Самый здоровый человек, находясь под жарким солнцем и без головного убора, рискует получить ощутимый удар, который свалит его с ног. Машина, конечно, крепче человека, но и у нее существует свой предел.
Когда температурный режим двигателя превышает норму, начинается разрушительный процесс.
Прежде чем понять, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, необходимо знать о последствиях перегрева. Причем его степень зависит от стадии:
- слабая степень;
- средняя степень;
- сильная степень.
Слабый перегрев двигателя (не более 5-10 минут) не несет в себе никакой угрозы, так как любой опытный водитель быстро отреагирует на возникшую ситуацию и заглушит мотор. Самое худшее, что может произойти, – это оплавление поршней, однако у большинства современных автомобилей проблем из-за слабого перегрева не возникнет.
Средний перегрев (более 20 минут) оказывает уже существенное влияние на двигатель. Примерный список неприятностей, которые могут последовать:
- искривление ГБЦ;
- появление трещин в ГБЦ;
- прогорание прокладок ГБЦ;
- разрушение межкольцевых перегородок;
- пропускание масла через сальники.
Однако это еще не самое страшное, что может произойти.
Сильный перегрев – это реальная угроза двигателю. И речь идет не о том, что не включается вентилятор охлаждения ВАЗ-2110 с инжектором, а о гораздо более серьезных вещах. Повреждаются все детали двигателя, иногда даже возможен взрыв. Но это происходит нечасто, поскольку сам автомобиль себя бережет: у каждой детали своя скорость разрушения, и по этой причине двигатель просто глушится.
Разрушительная волна начинает свое движение из камер сгорания и постепенно затрагивает все детали двигателя:
- Начинают плавиться и прогорать поршни.
- Расплавленные куски алюминиевых поршней касаются стенок цилиндров, из-за чего сильно затрудняется ход поршней, что ведет к их дальнейшему разрушению.
- Если двигатель продолжает свою работу, то уже масло начинает терять свои смазывающие свойства.
- Из-за перегретого масла все трущиеся детали начинают разрушаться.
- Начинается плавление шатунных и коренных вкладышей.
- Под воздействием поршней коленчатый вал переламывается на две части.
В конце концов, все заканчивается тем, что поршень пробивает какую-нибудь стенку блока, что означает полное разрушение двигателя. На фоне этого проблема, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором на 16 клапанах, просто пустяк.
