Рено Дастер: проверка уровня и замена масла КПП

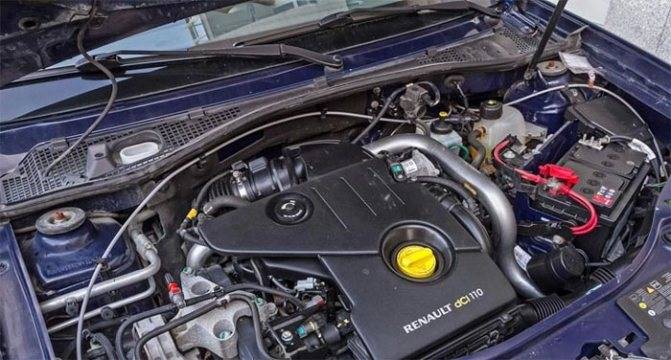

Дизельные двигатели
Первое время турбодизель 1.5 dCi К9К предлагался в двух вариантах, незначительно отличающихся мощностью и крутящим моментом. Самый слабый вариант отдачей 86 л.с. имеет степень сжатия 17,6:1 и систему впрыска Common Rail. Топливная аппаратура Delphi достаточно сложная, но вполне надежная и ремонтопригодная. Стоимость новой форсунки – около 22 000 рублей. Данный агрегат предназначался только для переднеприводных модификаций, а, следовательно, сочетался с МКПП JR5. Надежность связки повышает отсутствие двухмассового маховика.
Позже был предложен 90-сильный вариант 1.5 dCi. Степень сжатия была снижена до 15,7:1, но топливная система осталась прежней. Моторы соответствовали нормам токсичности Евро 4 и поэтому не комплектовались сажевыми фильтрами.
Самый мощный 1,5-литровый турбодизель отдачей 109 л.с. тоже работает с уменьшенной степенью сжатия 15,7:1. Однако здесь установлена топливная аппаратура Siemens и турбонагнетатель изменяемой геометрии. Более слабые версии используют турбину постоянной геометрии, где производительность регулируется байпасом.
109-сильный турбодизель предназначен только для полноприводных модификаций. А значит, он сочетается с механической коробкой TL8. Кроме того, данная версия получила двухмассовый маховик стоимостью от 35 000 рублей и сажевый фильтр. Ресурс последнего – более 150-200 тыс. км.
Топливная система французского турбодизеля чувствительна к качеству топлива. Поэтому следует заправляться только на проверенных АЗС и не экономить на замене топливного фильтра.
К счастью, К9К не доставляет серьезных проблем. В то же время, после 60-100 тыс. км могут появиться сложности с запуском из-за износа обратного клапана топливных форсунок. Стоимость полного комплекта – 5-10 тыс. рублей. После 100-150 тыс. км может отказать система EGR (рециркуляции отработавших газов). Причина – износ пластиковых деталей привода клапана ЕГР. Новый узел обойдется в 10-15 тыс. рублей, а работа по его замене потребует еще 2-3 тыс. рублей.
Устройство МКПП Renault Duster с 2010 г.в.
На автомобили Renaull Duster могут быть установлены в зависимости от комплектации механические коробки передач: пятиступенчатая модели JR5 (рис. 6.2) или шестиступенчатая модели TL8. Передаточные числа (табл.6.1) механических коробок передач различны. Коробку передач JR5 агрегатируют только с двигателем К4М, а коробку передач TL8 — как с этим двигателем, так и с двигателем F4R (у модификаций этой коробки передач, предназначенных для агрегатирования с тем или иным двигателем, разные передаточные числа].
Информация актуальна для моделей 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
| Модификация коробки передач модели TL8 | |||
| Передача | Коробка передач модели JR. | 001 | 004 |
| 1 передача | 3,73 | 4,45 | 4,45 |
| 2 передача | 2,05 | 2,59 | 2,59 |
| 3 передача | 1,32 | 1,74 | 1,69 |
| 4 передача | 0,97 | 1,30 | 1,17 |
| 5 передача | 0,82 | 1,02 | 0,87 |
| 6 передача | — | 0,81 | 0,67 |
| Передача заднего хода | 3,55 | 3,55 | 3,55 |
| Главная передача | 4,92/4,86 | 4,92/4,86 | 4,86 |
Все коробки передач имеют модификации для установки на автомобили 2WD и 4WD, что отражено в маркировке на картере КП. Отличие коробки передач для автомобиля 4WD в наличии у нее фланца для присоединения раздаточной коробки и в отсутствии сальника правой полуосевой шестерни (сальник установлен на выходном валу раздаточной коробки).
Рис. 6.2. Механическая коробка передач JR5: 1 — партер коробки передач; 2 — сапун; 3 — датчик положении коленчатого вала; 4 — механизм переключения передач; 5 — кронштейн крепления тросов управления неробкой передач; 6 — механизм выключения сцепления; 7 — первичный вал коробки передач; 8 — картер сцепления; 9 — сальник привода правого колеса; 10 — сальник привода левого колеса; 11 — выключатель света заднего кода; 12 — задняя крышка
Механическая коробка передач модели JR5 выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.
На первичном валу расположена вращающаяся на игольчатом подшипнике шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.
Вторичный вал изготовлен вместе с ведущей шестерней главной передачи, кроме этого на валу установлены свободно вращающиеся ведомые шестерни I, II, III и IV передач и зафиксированная на шлицах вала ведомая шестерня V передачи.
Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I-II и III-IV передач, установленных на вторичном валу, и муфты синхронизатора V передачи, установленного на первичном валу. Механизм переключения передач 4 (см. рис. 6.2) расположен сверху на картере 1 коробки передач.
Механическая коробка передач TL8 имеет те же присоединительные и установочные размеры, что и коробка передач JR5, и во многом аналогична ей по конструкции. Разница в наличии VI передачи и расположении шестерен и синхронизаторов на валах, а также в литой задней крышке вместо штампованной.
Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой,закрепленной на основании кузова болтами, двух тросов переключения и выбора передач, механизма переключения передач, установленного на картере коробки передач.
Дифференциал конический, двухсателлитный. Герметичность соединения ренних шарниров приводов передних колес с шестерней дифференциала обеспечивается сальниками, запрессованными в картер коробки передач. На автомобиле 4WD аналогичный сальник, установленный с правой стороны картера коробки передач, уплотняет шейку правой крышки коробки дифференциала, выполняющей функцию приводного вала для раздаточной коробки.
В нижней части картера механической коробки передач расположена пробка сливного отверстия, а сбоку — пробка наливного (контрольного) отверстия.
Для ремонта коробки передач требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений и ремонт привода. При необходимости ремонта коробки передач обращайтесь на специализированный сервис.
Замена сальников коробки передач см. тут Замена масла в коробке передач см. тут Замена МКПП см. тут
Источник статьи: http://carpod.ru/mkpp-renault-duster-s-2011-gv_611.htm
МК6
Шестиступенчатая механическая коробка передач Рено TL8 отличается тем, что имеет тросовый привод переключения скоростей и не передает вибрацию ручке. МКП несколько усложнена, увеличившимся количеством передач, и тем, что она передает крутящий момент не только на передние колеса, но и на задние по мере необходимости. Задний привод Рено в нормальном состоянии отключен, но механизм постоянно передает крутящий момент кардану. Как только передние колеса начинают пробуксовывать, электромагнитная муфта, находящаяся в заднем редукторе подключает задний привод.
В связи с тем, что раздатки в полном смысле этого термина у Дастера нет, инженерами Рено было принято решение пересчитать передаточные числа шестерней механики таким образом, чтобы первая стала пониженной. Поэтому на Дастере в нормальных дорожных условиях принято трогаться на второй скорости.
Отношение шестерней передач:
- первая – 4.46;
- вторая – 2.59;
- третья – 1.74;
- четвертая – 1.29;
- пятая – 1.03;
- шестая – 0.81;
- задняя – 3.09.
Меняем моторное масло в двигателе Рено Дастер своими руками
Ходовая
Двигатель и трансмиссия размещены на крупном подрамнике. Это решение впервые было использовано в 1980 году на небольшом седане Renault 9, а затем перекочевало в более современные модели французской марки. Подрамник удерживает и передние стойки Макферсон — с помощью поперечных рычагов. Их конструкция и форма напоминают те, что устанавливались еще на старые Рено, например Megane I или Clio II. Конфигурация рычага представляет собой равносторонний треугольник.
Долговечность передней подвески во многом зависит от условий эксплуатации. Обновление расслоившихся сайлентблоков может понадобиться уже после 60-100 тыс. км, а износившихся шаровых опор – после 100 000 км. Стоимость нового оригинального рычага – 12 000 рублей, а аналога – от 2 000 рублей.
Задняя подвеска бывает двух типов. В переднеприводных модификациях используется торсионная балка, а в полноприводных – независимая схема с двумя параллельными поперечными рычагами и одним продольным. Такая конфигурация уже в течение многих лет широко применяется японскими, корейскими и итальянскими производителями.
Компоненты задней подвески более выносливые – практически не требуют внимания до 150-200 тыс. км. А вот амортизаторы на передней или задней оси могут засопливить уже после 50-100 тыс. км. Спустя 60-100 тыс. км может загудеть один из задних ступичных подшипников. Новый элемент стоит около 2 000 рублей.
Замена
Секрет 4х4
Чтобы разобраться в работе полного привода на Дастере, расскажем о конструкции машины. Так, на передний привод крутящий момент поступает стандартным образом: через шрусы. А вот с задним схема более сложная. На него крутящий момент передаёт раздаточная коробка, которая оснащена вариатором. Она может либо включать, либо отключать муфту, отвечающую за заднюю пару колёс.
Также будет интересно почитать: Обновленная Тойота Рав 4 2018 года в разных комплектациях
При выключенной муфте Рено Дастер получает полный привод, а если её включить, то машина станет переднеприводной. Всё просто и удобно! Весь секрет таит в себе трансмиссия и электромагнитная муфта Рено Дастер 4х4, устройство которой имеет такую вариативную систему. Так что вы сможете легко превратить свой автомобиль в полноприводный, это также может происходить автоматически при помощи ЭБУ.
Услуги по ремонту МКПП авто Рено Дастер
Порядок ремонтных работ, цена, время пребывания машины в мастерской зависят от типа поломки и вида ремонта, который потребуется (локальный или капитальный).
Принимая машину, мы производим следующий цикл операций:
- Консультация. Первое общение с автовладельцем может состояться по телефону или непосредственно в мастерской. Мы выслушаем жалобы, выясним, какие произошли отклонения от нормы в работе авто.
- Диагностика. С помощью диагностических приборов с лицензионным программным обеспечением выявим источники проблем. Они могут заключаться в изношенном сцеплении, выходе из строя маховика, подшипников, в дефектах механизма переключения передач или других узлов.
- Дефектовка. На этом этапе коробка Дастер снимается и разбирается. Мастера промывают детали, выявляют, насколько они повреждены и изношены. Определяют, подлежат ли они восстановлению или требуют замены.
- Ремонт МКПП Рено Дастер, сборка, установка. После обнаружения причин неисправностей приступаем к их устранению, меняем запчасти, собираем весь механизм и устанавливаем его на транспортное средство.
- Контрольная диагностика производится для контроля качества результата и исключения дефектов, если таковые проявятся. Завершается проверка тестовым прокатом автомобиля.
- Обслуживание. После ремонта обязательно меняется трансмиссионная жидкость. Впоследствии эту процедуру и промежуточную диагностику необходимо выполнять периодически, через 80-100 тысяч км пробега. Своевременная проверка и профилактика дают возможность надолго отодвинуть момент ремонта коробки передач Рено Дастер.
- Расчет цены. Стоимость будет зависеть от того, какой тип КПП стоит на вашем Рено Дастер, коробка может быть 5- или 6-ступенчатой, новой, с небольшими дефектами или в критически изношенном состоянии. Поэтому точную сумму мы озвучим после дефектовки. Предварительные цены можно посмотреть на сайте или узнать у специалиста на консультации.
Замена
Замена масла на Рено Дастер осуществляется в дизельной версии раз в год или каждые 10.000 километров, а в бензиновой каждые 15.000 километров.
Кроме того что производится замена масла Рено Дастер, еще и меняется фильтр который представлен двух видов, какой выбрать будет зависеть от двигателя, для объёма 1.6 подходит фильтр с параметрами 7700274177, а для остальных 8200768913. Замену можно произвести двумя способами, снизу и сверху, в первом варианте нужно снимать защиту, этот вариант предпочтительней, так как масло, которое выльется можно слить в специальную тару, а если не снимать защиту оно все останется на ней.
Прежде чем произвести замену смазочного материала, мотор нужно прогреть, а также приготовить следующие инструменты:
- Тару для отработки, желательно не меньше пяти литров
- Металлическую щетку, ветошь
- Специальный в виде квадрата ключ на 8
- Прокладку с номером 1026 5505R для пробки сливной
- Масло
- Фильтр
Когда все подготовлено можно, переходить к замене:
Откручивается горловина, куда заливается масло
Снимается защита двигателя
- Берется пустая емкость и устанавливается под место, где сливается масло, следует знать, что вытекающая жидкость будет горячей
Откручиваем сливную пробку ключом на восемь
- Ждем, пока вытечет вся жидкость
Берем специальное съёмное устройство и откручиваем масляный фильтр и меняем его на новый элемент, предварительно смазав маслом уплотнительную прокладку
- Берем новую прокладку для сливной пробки и вместе с пробкой устанавливаем на свое место
- Через заливную горловину заливаем смазывающий состав, до нужного уровня. Уровень можно проверить щупом, на котором есть обозначения, min и max он должен быть чуть выше середины между этими двумя значениями.
- Закручиваем пробку заливной горловины, и заводим двигатель и смотрим на приборной панели какое давление масла, если все хорошо датчик погаснет. Даем двигателю немного поработать, после чего выключаем его
Опять проверяем уровень смазки, если он находится на том же положении все сделано правильно
Так же помимо двигателя смазывающую жидкость нужно менять и в КПП.
Коробка передач Рено Дастер бывает нескольких типов, в версию с моно приводом устанавливается пяти ступенчатая коробка, которая по своей конструкции мало чем отличается от любой другой, устанавливаемой на автомобили где двигатель расположен поперечно и имеет обозначение JR5. Передачи переключаются по средствам рычагов, что приводит к возникновению небольших вибраций. А вот в версии с полным приводом устанавливается шести ступенчатая коробка с заводским номером TL8. В ней переключение передач происходит благодаря тросовому приводу, благодаря чему вибрации практически отсутствуют. Такая сложность конструкции необходима для того что бы крутящий момент благодаря карданному валу передавался без каких либо проблем на задние колеса. Раздатка в Дастере отсутствует и в качестве пониженной передачи выступает первая, которая настроена на бездорожье, благодаря чему выехать из грязи или песка не составит большого труда. Еще на двухлитровые двигатели устанавливается АКПП, и с 2015 года делается это только на модели с полным приводом.
Чтобы КПП прослужила как можно дольше в ней каждые 50-70 тысяч километров, следует менять смазывающую жидкость.
Чтобы произвести замену масло в коробке передач Рено Дастер, следует подготовить следующие инструменты:
- Шприц
- Тару для отработки
- Четырехгранник, чтобы снять коробку
- Само масло
Когда все подготовлено, переходи к замене:
- Загоняем автомобиль на яму
В отверстии, через которое проверяется уровень жидкости, откручиваем пробку
Откручиваем сливную пробку и ждем, пока все вытечет
Закручиваем сливную пробку, и заливаем новое масло через проверочное отверстие, до уровня нижнего края отверстия.
- Меняем уплотнительное кольцо на пробке и закручиваем ее на место.
После того как все залито, проверяем все на наличие подтеков, если они отсутствуют все сделано правильно. Масло в коробку Рено Дастер рекомендуется заливать следующих типов:
Меняем масло в КПП Рено Дастер
Существует несколько признаков того, что нужно менять смазывающую жидкость в коробке переключения передач. Но далеко не все они позволяют диагностировать необходимость замены масла в АКПП. Согласно международным стандартам, смазка меняется каждые 50-60 тысяч километров вместе с фильтром. И после такого пробега автовладельцы обращаются на СТО, где им предлагают пройти процедуру по замене смазывающей жидкости.
При этом предлагаемые услуги условно разделяются на полную и частичную замену. Под полной сменой подразумевается полное удаление отработанного масла, промывка двигателя и заливка нового. Более простой процесс – частичная замена жидкости.
Она не требует промывки, старое масло смешивается с новым, но при этом работа АКПП становиться заметно более плавной. В некоторых случаях именно ей отдают предпочтение, поскольку после полной замены возможны проблемы с правильной работой АКПП.
Проблема может возникнуть в результате воздействия средств для промывки коробки передач. Если автомобиль прошел более 100 тысяч километров на одном масле, то внутри нее обязательно будут образовываться отложения, которые при очистке могут забить масляные каналы. В результате коробка может перегреться и выйти из строя.
Поэтому, если есть необходимость в максимальной смене, то лучше произвести несколько частичных замен каждые 300 километров. Это не даст такую эффективность как полная замена масла в трансмиссии Рено Дастер 4х4, позволяя убрать только до 75% старого масла.
В МКПП, в отличие от автоматической коробки рекомендуется полная замена масла.
Производитель дает гарантию на весь срок эксплуатации АКПП при замене согласно регламенту – каждые 50-60 тыс. километров. На практике, в большинстве случаев это позволяет увеличить ресурс на 150-200%. Для проведения работ лучше обращаться в специализированный СТО, в котором есть необходимое оборудование.
Замена масла в МКПП Рено Дастер
Чтобы поменять смазку в механической коробке потребуется подъёмник или смотровая яма и нехитрый набор инструментов:
- Шприц для заливки
- Емкость для отработки
- Четырехгранник
- Масло 3 литра.
Чтобы поменять масло в кпп рено дастер 4х4 необходимо выполнить несколько простых шагов:
- Установить автомобиль на смотровую площадку и снять защиту двигателя
- Выкрутить пробку для контроля уровня
Выкрутить сливную пробку
Подставить емкость для слива отработки и дождаться, пока оно полностью не вытечет.
Залить новое масло в отверстие для проверки уровня. Нормальный уровень – по нижнюю отметку отверстия.
После этого пробка закручивается
Необходимо тщательно осмотреть пробку и при необходимости заменить уплотнительное кольцо или деталь в сборе.
После проведения работ необходимо произвести проверку коробки через 70-100 километров пробега. При наличии подтеков необходимо устранить проблему.
Почему возникает необходимость смены
Масло в трансмиссию рено дастер 4х4, как и любое другое – является сложным продуктом, состоящим из большого количества присадок, позволяющих добиться морозостойкости, хороших смазывающих характеристик и прочее. Но при этом под воздействием больших нагрузок возникает перегрев и износ деталей. Это приводит к разделению смазки на фракции и выпадению осадка.
Поэтому при любых работах, таких как смена сальника или привода лучше произвести полную замену. Для этого понадобиться 3 литра с вязкостью 75W-80. Трансмиссия Рено Дастер использует для смазки разные типы продукции. Для редуктора и раздатки необходимо использовать 80W-90.
Меняем масло в КПП Рено Дастер Ссылка на основную публикацию
Устройство МКПП Renault Duster с 2010 г.в.
Замена КПП:
- Убрать в салоне авто обшивку туннеля пола
- Отсоединить и вывести из паза установочную втулку на тросе подключения передач в моторном отделении от опорного кронштейна МКПП Дастер
- Отсоединить пластмассовую головку устройства наконечника троса от рычага, после чего снять с шарового пальца рычага подключения передач наконечник троса
- Из паза опорного кронштейна КПП Дастер с некоторым усилием вывести втулку оболочки троса
- Отвинтить нижние болты-крепления к днищу кузова кронштейна промежуточной опоры карданной передачи
- От фланца устройства выходного вала с раздаточной коробки отделить вилку шарнира карданного переднего вала, после чего передвинуть карданный вал в сторону
- С крепления к кузовному днищу теплозащитного экрана каталитического нейтрализатора открутить семь гаек шпилек
- С основания устройства управления МКПП Дастера открутить четыре болта крепления
- Через отверстие, находящееся в дне кузова, вытащить вниз устройство с тросами, предварительно поджав с каждой стороны основания два фиксатора
- Установка МКПП Дастера производится в обратной последовательности
МКПП Дастера имеет в III-IV передачах фиксированное состояние рычага переключения. Поэтому перед соединением с рычагами коробки передач тросов механизма управления следует произвести монтаж рычага переключения передач в фиксированное состояние на III-IV передачах. В самой коробке передач Дастер рычаг выбора передач нужно установить на III-IV передачу. Также следует учитывать, что трос выбора передач может корректироваться по длине.
Тест драйв
Тест драйв Рено Дастер 2.0 с МКПП говорит о том, что динамики автомобиля более чем достаточно для быстрого передвижения по городу. Автомобиль достаточно резво стартует с места, и далее набирает скорость относительно быстро. Он разгоняется до 100 км/ч за 10 с небольшим секунд. При этом можно отметить, что рычагом в Дастере с МКПП при разгоне приходится орудовать часто, поэтому не всегда удается включить необходимую скорость (особенно с непривычки). Шум от работающего двигателя не особенно сильный и к нему можно привыкнуть, только на самых последних скоростях он начинает возрастать. В целом Рено Дастер с МКПП отлично показывает себя на дорогах и максимально подстраивается под стиль вождения автомобилиста.
Автомобиль Рено Дастер с МКПП подходит тем, кто находится в поисках комфорта и отличной проходимости, экономичного расхода топлива и приемлемой цены. На высокой скорости Дастер с МКПП ведет себя весьма достойно и отлично слушается водителя. По мнению многих опытных автолюбителей, Рено Дастер является наиболее оптимальным вариантом в плане соотношения цена-качество.
Передаточные числа 6 ступенчатой МКПП Рено Дастер
- I — 4,46
- II — 2,59
- III — 1,74
- IV — 1,29
- V — 1,03
- VI — 0,81
- задний ход 3,09
- главная передача 4,86
Как таковой раздатки в трансмиссии Renault Duster нет. Роль пониженной передачи, которая используется для сложных условий бездорожья, в МКПП6 возложена на первую. То есть в нормальных условиях можете даже трогаться со второй. А вот если уже застряли по уши в грязи, то трогаясь с первой передачи, передаточное число которое настроено на бездорожье, вы можете легко выехать.
Источник статьи: http://myautoblog.net/2014/06/reno-daster-mkpp-mexanicheskaya-korobka-peredach-renault-duster-transmissiya-mkpp-6-st-i-mkpp-5-st/
Замена масла и масляного фильтра Renault Duster
Коробка передач Рено Дастер — механика и автомат
Рено Дастер оснащается четырьмя различными коробками передач. Это две механические кпп и два гидромеханических автомата. На российском рынке кроссовер Рено Дастер предлагается сразу с четырьмя коробками передач на выбор. Это пяти и шести ступенчатые механические кпп, а также две модификации четырехступенчатого гидромеханического автомата.
Коробка устанавливается на переднеприводные авто с двигателем 1.6 литра и отличается нечеткими переключениями, повышенной шумностью и вибрацией. Также были случаи недолива масла еще на заводе, что приводило к её поломке.
Данная мкпп ставится на полноприводные автомобили, имеет более четкий ход и меньше подвержена вибрациям. Владельцы жалуются на короткие передачи и нередкие течи смазки. Невнимательные водители даже доводили ее до клина.
На других рынках у переднеприводных Дастеров встречается шестиступка TL4.
Эту акпп устанавливают на кроссоверы с передним приводом. Коробка хорошо всем знакома по бюджетным моделям Рено: архаичная по своей конструкции, чуть задумчивая в переключениях и к тому же не отличающаяся надежностью.
Для полноприводных модификаций существует отдельная версия акпп, которая отличается лишь наличием редуктора, передающего момент к задним колесам.
Полный привод здесь реализован при помощи электромагнитной муфты GKN. Подключение задних колес тут происходит только, когда передние уже буксуют. Для бездорожья предусмотрен особый режим блокировки муфты 4WD Lock, но он работает лишь на скоростях до 60 км/ч, после модернизации уже до 80 км/ч.
Первые два года выпуска раздатки нередко текли и ломались, но их меняли по гарантии на модернизированные. Другой распространенной поломкой в работе данной трансмиссии являются сбои электрики, так называемая ошибка DF-13.
Порядок работ по замене масла
Рено Дастер МКПП, механическая коробка передач Renault Duster, трансмиссия МКПП 6 ст. и МКПП 5 ст.
Кроссовер Рено Дастер имеет два типа механических коробок передач, вот об этих МКПП и пойдет сегодня речь. Сразу скажем полноприводная трансмиссия и монопривод имеют разные по конструкции КПП. Так для переднего привода производитель предлагает 5-ступенчатую механику. Схематичное фото этой коробки переключения передач Рено Дастер 4х2 далее.
Собственно это обычная механическая 5-ступенчатая коробка передач, которая конструктивно мало чем отличается от любой коробки переднеприводного автомобиля с поперечным расположением двигателя. Коробка обеспечивает кроссоверу неплохую динамику и хорошую скорость на трассе. Сама КПП имеет заводское обозначение JR5. Привод переключения передач с помощью рычагов. в итоге на рычаг переключения передач в салоне может передаваться некоторая вибрация от силового агрегата.
6-ступенчатая трансмиссия Рено Дастер в отличие от 5-ступенчатого механического собрата имеет тросовый привод переключения передач, в итоге это обеспечивает меньшую вибрацию на рычаге КПП. Сама МКПП6 имеет обозначение TL8 и имеет более сложную конструкцию. Ведь, кроме того, что коробка выполняет свои прямые функции перемены передач, этой трансмиссии еще необходимо передавать крутящий момент на задние колеса, через карданный вал. На фото можно увидеть этот механизм своими глазами.
То есть вал вращается постоянно, но самой интересное, что до задних колес этот крутящий момент может и не доходить. Причина тому электромагнитная муфта, которая находится в заднем редукторе и либо передает, либо нет энергию вращения. Это зависит от режима работы, который установил водитель.
Передаточные числа 6 ступенчатой МКПП Рено Дастер
- I — 4,46
- II — 2,59
- III — 1,74
- IV — 1,29
- V — 1,03
- VI — 0,81
- задний ход 3,09
- главная передача 4,86
Как таковой раздатки в трансмиссии Renault Duster нет. Роль пониженной передачи, которая используется для сложных условий бездорожья, в МКПП6 возложена на первую. То есть в нормальных условиях можете даже трогаться со второй. А вот если уже застряли по уши в грязи, то трогаясь с первой передачи, передаточное число которое настроено на бездорожье, вы можете легко выехать.
Вкладыши
О проблемах с шатунными вкладышами двигателя К9К слышали многие. Данный дефект присущ всем версиям турбодизеля 1.5 dCi, так как конструкция кривошипно-шатунного механизма практически идентична. Недуг особенно часто встречается в Европе, где межсервисный интервал замены масла составляет 20-30 тыс. км. Впрочем, производитель заявляет, что в 2013 году вкладыши были усилены.
Наилучшая профилактика – более частая замена масла: раз в 7-10 тыс. км. До рестайлинга владельцам дизельных Дастеров было предписано обновлять масло раз в 10 000 км. После рестайлинга межсервисный интервал был увеличен до 15 000 км.
Пока, случаев преждевременного износа вкладышей на Duster не выявлено. Тем не менее, специалисты рекомендует превентивно менять вкладыши после 100-150 тыс. км. Комплект из набора вкладышей стоит от 1500 рублей. За работу придется отдать почти 10 000 рублей. На демонтаж и обратную установку масляного поддона, а так же действия по подготовке к замене в официальном сервисе отводится почти 4,5 часа. Еще 4 часа занимает непосредственно замена вкладышей. Опытные механики рекомендуют также установить новые болты, хотя производитель этого не требует.
Проверяем объем и состояние масла
Чтобы выполнить замер уровня оставшейся жидкости, понадобится вытащить мерный щуп из специального отверстия, расположенного в подкапотном пространстве. На щупе есть две метки, указывающие на уровень масла в данный момент. Если масла недостаточно, тогда оно будет ниже метки Min. В данном случае масло доливают – до тех пор, пока оно не займет позицию между метками Max и Min. Ни в коем случае нельзя переливать масло, иначе придется лишний раз лезть под машину и сливать жидкость. И все же, рано или поздно это придется сделать – например, при большом пробеге.
При большом пробеге, либо при затягивании с заменой, масло засоряется металлической стружкой, сажей и грязью, которая попадает внутрь через забитый масляный фильтр. Помимо загрязненности, есть еще два признака, указывающие на негодность масла – это специфический запах горелого, а также помутнение и потемнение масла. Все это однозначно указывает на необходимость замены. Российские владельцы «Дастеров» предпочитают выполнять эту процедуру каждые 40-50 тысяч километров, то есть в два раза чаще заводского регламента.
Технические характеристики и обслуживание
Установка автоматической коробки передач предусматривалась только для полноприводного Renault Duster с силовой установкой объемом 2 литра. 4-ступечатый агрегат рассчитан на моторы с крутящим моментом до 200 Нм. В системе циркулирует 7 литров масла. В случае частичной замены можно ограничиться четырьмя литрами.
Рекомендуемое масло — ELF RENAULTMATIC D3 SYN
Замена масла в АКПП Дастер производителем не регламентируется, однако, по опыту эксплуатации, рекомендуется менять смазку с периодичностью раз в 60 тысяч км. Каждые 120 тысяч км необходимо обновлять масляный фильтр. Промывку очистительного элемента проводят при снятом поддоне.
Объем масел и жидкостей ГСМ Renault Duster
Замена масла, охладительной жидкости и смазка узлов, агрегатов – стандартная процедура для любого автомобиля. Это касается и автомобиля Renault Duster
При этом важно правильно подобрать материал, который будет иметь качественный состав. Выполнить данную процедуру можно двумя способами:
Подобная замена – несложный, но ответственный процесс. Его выполнение требует внимательности и аккуратности.
Допущенные ошибки негативно скажутся на работе транспортного средства и станут причиной для его поломки в самый неподходящий момент. При выборе жидкости необходимо учесть разные моменты.
К основным относят пробег машины, изношенность запчастей, срок эксплуатации масла после предыдущей замены и прочее
Кроме этого, важно правильно рассчитать необходимое количество
Как показывает практика, экономия в данном вопросе не всегда уместна. Полную замену моторного масла лучше доверить специалистам. Смазки в данном случае будет недостаточно.
Также к нему стоит обратиться, если видны явные поломки, протечки и прочие несвойственные автомобилю явления. В противном случае ситуация только усугубиться.
Если решили выполнить замену жидкости самостоятельно, то сведения, которые приведены ниже, непременно пригодятся. Предлагаем название жидкости, место применения и объем для каждой системы.
Заправочные емкости и жидкости Рено Дастер
| Место заправки/смазки | Объем заправки | Наименование масла/жидкости |
| Система смазки: двигатель К4М двигатель F4R | 4,9 л 5,4 л | Моторные масла класса вязкости SAE 0W-20, 0W-30, 5W-30 и 5W-40 |
| Система охлаждения | 6,0 л | GLACEOL RX (тип D), раствор концентрата антифриза в дистиллированной воде, не содержащий аминов |
| Тормозная система | 0,7 л | DOT-4 |
| Механическая коробка передач в сборе с главной передачей | 2,8 л | TRANSELF TRJ 75W-80, API GL-4, SAE 75W-85W или 75W-90 |
| Раздаточная коробка | 0,9 л | Гипоидное трансмиссионное масло APIGL5SAE 75W-90 (например, SHELL S PI RAX X или аналоги) |
| Редуктор заднего моста | 0,9 л | Гипоидное трансмиссионное масло API GL5 SAE 75W-90 (например, SHELL SPIRAX X или аналоги) |
| Автоматическая коробка передач в сборе с главной передачей: полная | 6л | ELF RENAULTMATIC D3 или SYN (DEXRON-III) |
| при замене | 3,5 л | |
| Шарниры равных угловых скоростей приводов колес | По мере необходимости | ШРУС-4, ШРУС-4М, импортные смазки на литиевой основе с 5% молибдена |
| Рабочая жидкость усилителя рулевого управления | 1,1л | ELF RENAULTMATIC D2 или MOBIL ATF |
| Топливный бак | 60л | Неэтилированный бензин с октановым числом не ниже 95 |
| Бачок омывателя ветрового стекла | 3,75 л | Летом — концентрат специальной жидкости для бачка омывателя, разведенный чистой водой, зимой — незамерзающая жидкость |
| Система кондиционирования | 550 г | Хладагент HFC-134a |
| Масло для компрессора кондиционера | 150 г | PLANETELF PAG 488 |
| Система кондиционирования | 550 г | Хладагент HFC-134a |
| Масло для компрессора кондиционера | 150 г | PLANETELF PAG 488 |
Объем масел и жидкостей ГСМ Renault Duster was last modified: 10 октября, 2020 by Administrator
Источник статьи: http://akki-carsh.ru/transmissiya/avtomat-na-dastere.html
Выбираем масло для МКПП Renault Duster
Компания Renault, как и другие автопроизводители, дает своим клиентам указания по поводу выбора подходящего масла
Так, сначала принято обращать внимание на вязкостные характеристики. Для Renault Duster актуальна маркировка 75W-80
Таким параметром обладает оригинальное масло Elf Tranself или Elf Tranself NFJ. Это означает, что если выбор пал на масло-аналог, в таком случае надо исходить именно из параметров оригинального продукта. Среди самых распространенных аналогов есть следующие бренды – Кастрол, Мобил, Elf, Kixx, Valvoline, Роснефть, Лукойл и другие.
Вид масла – еще один немаловажный параметр. Для «Дастера» предусмотрены масла синтетического и полусинтетического типов, тогда как «минералку» заливать строго не рекомендуется. Первые два вида лучше подходят для современных условий, дольше служат, в том числе и при больших температурных перепадах. Полусинтетическое масло можно предпочесть, если не хватает финансов на дорогую и качественную синтетику.
