Подогрев руля своими руками пошаговая инструкция +фото

Как сделать подогрев руля своими руками

Для того, чтобы что-то сделать надо, естественно, чем то располагать, из чего это все делать, так вот и в нашем случае. Для подогрева руля нам понадобится «донор» — комплект подогрева сидений «Емеля Горыныч» или какой то другой аналогичный набор.  Также из материалов нам понадобится клей, герметик, двухсторонний скотч, изолента, электропровода.   Для работы с материалами перечисленными выше понадобятся и инструменты: маркер, ножницы, паяльник, острый ножик или стамеска.  После того, как вы запаслись необходимым, приступаем к непосредственному процессу улучшения руля, то есть к монтажу обогрева на нем.  Прежде всего необходимо снять руль, делать это все по месту не то что сложно, а порой просто невозможно.  Теперь приступаем к творческому процессу. Берем маркер и размечаем на ободе руля линии, которые будут прорезаны для подогревающего элемента. Шаг между линиями должен быть порядка 2-3 см, при этом разметка должна охватывать всю поверхность руля. Здесь, кроме того, надо нанести маркировку так, чтобы ее общая длина на ободе была примерна равна длине нагревательного элемента. Далее берем острый нож или стамеску по дереву и по линиям нанесенным маркером прорезаем канавки, в которые будет вставлен нагревательный элемент.

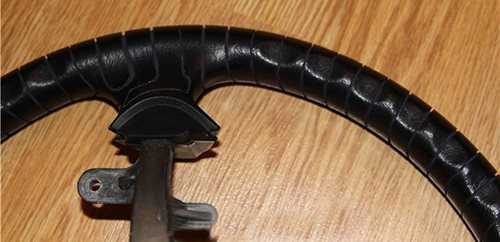

Укладываем  провода подогрева руля в канавки. Для временной фиксации можно использовать изоленту.

  Чтобы на руле после установки подогрева не ощущались канавки, необходимо залить их герметиком, то есть восстановить первоначальные формы обода рулевого колеса.  После этого необходимо будет сделать оплетку, так как восстановить руль до первоначального визуального и эксплуатационного состояния вам скорее всего не удастся.  Оплетку делаем из кожи. Очень хорошо о технологии такой оплетки для руля из кожи рассказано в отдельной статье «Как сделать кожаную оплетку на руль своими руками». Не забудьте по одной из спиц рулевого колеса вывести контактные провода.

Теперь осталось все установить на свои места. Электрическая часть подогрева руля используется также от «донора», подогрева сидений. Как правило, в таких комплектах, применяют реле времени, которые будут гарантировать отключение подогрева через определенное время.

  В итоге, мы не только установили подогрев на руль, но и выполнили на него новую кожаную оплетку.   Да, здесь можно отнестись двояко к тому, что кроме подогрева руля вам автоматически надо будет делать еще и новую оплетку на него. Именно поэтому наиболее целесообразно делать подогрев для руля, который и так нуждается в обновлении.  Спорить об улучшении эксплуатационных свойств, после монтажа подогрева руля, не приходится. Теперь держаться за него, во время зимнего периода и работы подогрева, гораздо приятней.

Другие альтернативы установки подогреваемого руля

Приобрести такой комплект, цена которого будет ощутимо ниже, чем на готовый из автомагазинов, можно за сравнительно малые вложения. Тем не менее, нагрев колеса происходит за считанные минуты, а в холодную погоду руки просто сами тянутся ощутить исходящее от руля тепло. После этого Вы не сможете себе уже представлять иной эксплуатации автомобиля.

Для тех, кто не желает возиться с подобными работами, существуют специализированные автомобильные сервисы или СТО, где подобная услуга может стоить от 8000 рублей и выше. Самое сложное заключается в этапе монтажа скрытой проводки и организации грамотно выполненного подключения функции обогрева. Для этого можно воспользоваться различными вариантами: это может быть организация кнопочного вывода, либо запитывание от автомобильного прикуривателя, либо подключить руль к уже существующей системе подогрева кресел в салоне.

После того, как система обогрева смонтирована, производится обратная установка рулевого колеса. Оно крепится обратно на рулевую колонку, и еще необходимо проверить работоспособность электрической цепи в собранном виде. В такую систему включается несколько комплектующих:

• пара нагревательных рулевых элементов;
• предохранитель;
• переключатель;
• электропроводка.

Нужен ли такой подогрев в автомобиле, пускай каждый решает для себя самостоятельно. Кому-то не хочется возиться, и он предпочитает одеть на руки перчатки, дожидаясь, пока прогреется салон. Но для других водителей идея может показаться интересной, к тому же реализовать ее в жизнь не настолько сложно, как может показаться на первый взгляд. Будем рады, если информация принесла для Вас теоретическую и практическую пользу. Для тех кто любит самостоятельно дорабатывать свой автомобиль, будут интересны статьи о том как приготовить полироль для кузова своими руками, и  о том, как самостоятельно изготовить освежитель воздуха для своего автомобиля. На этом пока!

Просмотры:2735

1Нравится

Подключение элемента подогрева к источнику питания

Как самостоятельно сделать, установить и снять секретку на колёсах машины Нагрузка на шлейф улитки составит около 2А, это немного, но требует качественного соединения в контактных разъемах. Лучшим вариантом было бы использование прямой пайки проводов подогрева в разъеме руля. Как вариант, на концах двух проводов запаиваются концевики, взятые с колодки разъема блока питания компа, и вставляются в контактную фишку улитки. Минусовую часть проводки закручивают на крепление руля.

Альтернативный вариант подключения

Не обязательно для подключения элемента подогрева руля своими руками так сильно модифицировать устройство рулевого колеса. Если в вашем автомобиле нет подушки безопасности, можно установить подогрев руля и коммутировать проводку проще. Например, как вариант, используют дополнительные самодельные кольцевые дорожки, через которые непосредственно подводится питание к элементу подогрева руля.

Для этого два медных кольца, диаметром 65 и 85 мм, наклеиваются на тонкую (1 мм) текстолитовую основу. Кольца можно выполнить травлением на фольгированном стеклотекстолите. Через изоляционную прокладку самодельная контактная площадка монтируется на улитку. На руле устанавливаются два скользящих контакта, каждый на свое кольцо. К установленным контактам в обычном порядке подсоединяются соединительные провода подогрева руля.

Своими руками к плюсовому и минусовому кольцу установленной площадки припаивают контакты двужильного кабеля, который легко через реле подключить к батарее или замку зажигания. Более простым подключением системы подогрева будет включение схемы в разъем прикуривателя.

Преимущества подобной системы подогрева руля:

• высокая надежность и простота конструкции;
• отсутствие риска вывести из строя шлейф улитки руля;
• возможность подведения к рулевому колесу тока любой величины.

К недостаткам можно отнести более высокую трудоемкость изготовления подогрева и необходимость укладки дополнительной проводки для подключения системы.

Заключительные операции

Зачастую для того, чтобы скрыть систему подогрева руля, стараются сшить своими руками чехол, полностью закрывающий спицы и обод. Не у всех есть способности к сшиванию изделий из кожи или дермантина, поэтому более эстетичным решением будет покупка и монтаж на руль готового чехла. Чехол необходимо подобрать по размеру заранее с учетом увеличения размеров рулевого колеса на толщину элемента подогревателя и изоляции. Иногда кожаные изделия предварительно распаривают над паром или обрабатывают спиртом для смягчения материала, что упрощает монтаж и позволяет коже растягиваться и «садиться» по размеру.

Если нет желания собирать схему своими руками, можно легко заказать установочный комплект подогрева руля в интернете.

Как сделать обогрев рулевого колеса своими руками показано на видео:

• Как пользоваться динамометрическим ключом
• Какой толщиномер лучше выбрать
• Экспедиционный багажник на Ниву 2121, Ниву Шевроле, УАЗ
• Муфта сцепления

Этапы работы

Демонтаж руля

Хруст при повороте руля

Прежде всего, необходимо снять само рулевое колесо. В зависимости от конструкции той или иной модели автомобиля, этот процесс происходит по-разному, однако в подавляющем большинстве случаев процесс демонтажа руля может вызвать определенные затруднения. Чтобы после финишной установки руля колесо встало на свое место без смещения относительно оси, рекомендуется промаркировать положение «баранки» относительно вала (можно просто нанести отметки маркером).

Нанесение разметки

теплый руль самимДемонтировав руль, необходимо маркером или фломастером нанести на его обод разметку, в соответствии с которой и будет осуществляться укладка нагревательного элемента. Разметку можно делать по своему усмотрению — как правило, это витки по ободу руля с шагом в 2-3 см. Если вырезать витки с большейчастотой шага, греющегося провода одного комплекта подогрева сидений может не хватить. После того, как разметка будет нанесена, канцелярским ножом для бумаги по разметке нужно надрезать внешнюю поверхность руля так, чтобы в разрез можно было бы уложить провод, служащий нагревательным элементом для установки обогрева руля машины своими руками. Прорезать канавки для провода лучше всего под углом. Во-первых, благодаря такому способу, провод будет лучше держаться при его укладке, а во-вторых, делать прорези будет гораздо проще.

Укладка нагревательного элемента для обогрева руля

Нагревательный шнур, предварительно извлеченный из автомобильной грелки, необходимо плотно уложить в прорезь на руле. При этом качественной система подогрева получится только в том случае, когда греющий шнур будет плотно прилегать к рулевому колесу, оставаясь зафиксированным клеем в нескольких местах. В местах заломов или перегибов электрошнур стоит закрепить изолетной, которую после полного высыхания клея можно легко убрать. Намотав нагревательный элемент на руль и тщательно зафиксировав его, следует покрыть уложенный провод герметиком таким образом, чтобы вырезанная на руле канавка и уложенный в нее провод не прощупывались. После высыхания герметика его излишки нужно убрать, аккуратно срезав ножом. Затем всю конструкцию сверху обшивают кожей или иным материалом на усмотрение владельца машины.

Завершающий этап

Еще одним технически сложным этапом самостоятельного изготовления системы обогрева руля своими руками является этап установки руля на место и подключение подогрева к бортовой системе электропитания. Для питания вновь смонтированной системы подогрева руля задействуются три свободных контакта, предусмотренных практически у каждого автомобиля. Четвертый контакт необходимо, как и до демонтажа рулевого колеса, замкнуть на клаксон. В целях упрощения всего процесса включение подогрева руля можно объединить с кнопкой включения обогревателя заднего стекла, выведя контакт на соответствующую электрическую цепь автомобиля.

При правильном изготовлении и монтаже системы подогрева руля нагрев до теплого состояния происходит уже через 2-3 минуты после нажатия кнопки включения.

Подогрев руля своими руками

Многие автовладельцы в холодное время года сталкиваются с проблемой, когда садишься в автомобиль и приходится браться руками за ледяной руль. Порой даже при хорошо функционирующей системе обогрева салона руки в машине начинают мерзнуть, ведь нужно постоянно держаться за руль. В связи с этим рассмотренная ниже самоделка станет отличным дополнением, к тому же она проста, финансово не затратная и таким рулем можно оснастить абсолютно любой автомобиль.

За теплый руль зимой будет даже хотеться браться, чтобы обогреть руки, а не так, как раньше, держать его одной рукой, поочередно их меняя. Рассмотрим подробнее, как же своими руками можно сделать руль с подогревом.

Материалы и инструменты для изготовления: — руль (можно купить недорогой новый или найти ненужный б/у); — нагревательный элемент (провод от системы подогрева сидений или нихромовая проволока); — ножовка и острый, крепкий нож; — лавсановая изолента; — маркер; — клей (для склеивания пластмасс); — паяльник; — скобы или изолента для фиксации.

Процесс изготовления:

Шаг первый. Режем руль

Нужно найти старый или купить недорогой новый руль, который не жалко будет переделать. В руле нужно будет сделать с помощью ножа канавки, в них затем будет вставлять нагревательный элемент. Если намотать проволоку прямо поверх руля, это будет выглядеть не эстетично, да и руль будет иметь неприятные неровности. В связи с этим решено установить проволоку внутрь.

Чтобы правильно сделать канавки, на руль по спирали нужно обмотать проводом, а затем отметить эти места. Что касается длины провода, то она должна быть около 7-ми метров, в системе подогрева сидений используется провод именно такой длины. Если будет использоваться нихромовая проволока, то ее диаметр должен быть 0.45 мм, а длина 7 метров. Также нужно прибавить к этой длине расстояние до центра руля, то есть его радиус, это нужно для подключения нагревательного элемента.

Глубина канала должна быть такой, чтобы провод утопился в ней более чем на половину своего диаметра. Но она не должна быть такой, чтобы провод ушел в нее слишком глубоко. Легче всего резать пластмассовый руль с помощью ножовочного полотна. Нож нужен для того, чтобы начертить первоначальное место расположения канавок и срезать впоследствии заусеницы. Теперь можно уложить провод в канавки и временно зафиксировать его при помощи небольших кусочков изоленты.Шаг второй. Прячем проволоку и меняем внешний вид руля

Теперь, чтобы хорошо зафиксировать проволоку и скрыть ее, руль нужно хорошенько и качественно обматывать лавсановой изолентой. Для этих целей не подходит больше никакая другая пленка, так как именно лавсановая изолента способна выдерживать большую температуру, она при этом не плавится и не растягивается. После этого руль можно обшить новым чехлом и придать ему более эстетичный вид. Если будет использоваться кожаный чехол, то его лучше всего сшивать толстыми нитками из шелка, они крепкие и рвутся реже всего.

Шаг третий. Подключаем руль к источнику питания Теперь нужно снять старый руль. После его снятия можно обнаружить контактные кольца или ленту, скрученную улиткой. Там нужно найти два разноименных контакта, с помощью них нагревательный элемент и будет подключаться к источнику питания. В принципе, система подключения может быть разнообразной, здесь уже зависит от марки авто

Важно помнить, что руль вращается, и подключение с помощью обычного провода напрямую здесь не подойдет. Нужно подключать по той же схеме, по которой работает сигнал автомобиля или придумать подобную самостоятельно. В обязательном порядке питающий руль провод должен иметь плавкий предохранитель на 10 А, не более

Также полезным будет установка теплового реле, его можно вытащить из комплекта подогрева сидений. Для включения подогрева руля можно сделать отдельную клавишу. Или же можно подключить подогрев руля к системе подогрева сидений

В обязательном порядке питающий руль провод должен иметь плавкий предохранитель на 10 А, не более. Также полезным будет установка теплового реле, его можно вытащить из комплекта подогрева сидений. Для включения подогрева руля можно сделать отдельную клавишу. Или же можно подключить подогрев руля к системе подогрева сидений.

Вот и все, теперь нужно лишь собрать полностью руль и работу можно считать законченной. Как можно заметить, доработка довольно простая, но в то же время очень нужная. Нагрузка на сеть от работы такого устройства небольшая, это порядка 30-35 Вт. Такая самоделка станет большим бонусом для любого авто. Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Разбор и снятие руля

Как сделать подставку: делаем простые и красивые подставки для телефона своими руками (105 фото + видео)

Для уста­нов­ки подо­гре­ва руля сво­и­ми рука­ми, руль необ­хо­ди­мо разо­брать и снять. Мы будем рас­смат­ри­вать уста­нов­ку подо­гре­ва руля на авто­мо­би­ли, руль кото­рых име­ет подуш­ку без­опас­но­сти. В таких авто­мо­би­лях элек­три­че­ские при­бо­ры на руле (подуш­ка без­опас­но­сти, сиг­нал, кноп­ки управ­ле­ния) под­клю­ча­ют­ся к элек­три­ке авто­мо­би­ля через спе­ци­аль­ный спи­раль­ный или U‑образный шлейф (clock spring (англ. часо­вая пружина)/ под­ру­ле­вой шлейф/ «улит­ка»), кото­рый поз­во­ля­ет вра­щать­ся рулю и не нару­шать элек­три­че­ское соеди­не­ние с ним. Подроб­нее тему под­клю­че­ния нагре­ва­тель­ных эле­мен­тов мы рас­смот­рим в этой ста­тье ниже.

Итак, для раз­бо­ра и сня­тия руля нуж­но выклю­чить зажи­га­ние и отсо­еди­нить мину­со­вую клем­му акку­му­ля­то­ра. Далее необ­хо­ди­мо подо­ждать 5 минут после сня­тия клем­мы, что­бы заряд пол­но­стью исчез из систе­мы SRS.

Поставь­те колё­са ров­но. Раз­бе­ри­те руль. Сде­лай­те мет­ки на шли­цах вала и на руле, что­бы мож­но было в даль­ней­шем уста­но­вить руль обрат­но в то же поло­же­ние. Для сня­тия откру­ти­те не до кон­ца гай­ку креп­ле­ния руля и рез­ко потя­ни­те на себя руль. Так руль осво­бо­дит­ся и упрёт­ся в гай­ку, после чего его мож­но спо­кой­но снять, откру­тив гай­ку до кон­ца.

Уста­нов­ка нагре­ва­тель­ных эле­мен­тов пред­по­ла­га­ет сня­тие оплёт­ки руля и её повтор­ную уста­нов­ку, либо заме­ну оплёт­ки на новую. Если на руле нет оплёт­ки, то так­же будет необ­хо­ди­мо уста­но­вить новую оплёт­ку. Перед уста­нов­кой нагре­ва­тель­ных эле­мен­тов нуж­но учи­ты­вать рас­по­ло­же­ние сты­ко­вых швов сег­мен­тов оплёт­ки и зара­нее выре­зать под них углуб­ле­ния в руле. Може­те почи­тать подроб­ную ста­тью о пере­тяж­ке руля сво­и­ми рука­ми.

Нить ста­рой оплёт­ки мож­но попы­тать­ся рас­пле­сти, что­бы исполь­зо­вать повтор­но, либо нуж­но купить новую нить похо­же­го раз­ме­ра.

На кор­пу­се под­ру­ле­во­го шлей­фа («улит­ке») может рас­по­ла­гать­ся дат­чик угла пово­ро­та руле­во­го коле­са. Его луч­ше зафик­си­ро­вать скот­чем или изо­лен­той, что­бы он слу­чай­но не сбил­ся. Либо нуж­но будет его выста­вить по мет­кам до вклю­че­ния напря­же­ния, ина­че воз­ник­нет ошиб­ка в систе­ме.

Лада Приора Универсал рестайлинг › Бортжурнал › Подогрев руля

Если вы задумали сделать подогрев руля своими руками, то имейте в виду что основная проблема это завести к нему питание. Т.к. руль крутится то передача питания происходит разными хитрыми методами: 1) контактное медное кольцо с прижимающимся к нему съемником-лапкой, 2) улитка спиральная (работает по принципу часовой пружины — в одну сторону крутите руль она скручивается, сжимается и ограничивается внутренним радиусом улитки, в другую — раскручивается, разжимается и упирается во внешнюю границу улитки), 3) улитка роликовая, 4) улитка параллельная. У меня стоит спиральная улитка с 4 дорожками — 2 на подушку и 2 на сигнал. Это косяк, на старой приоре было 6 дорожек и 2 свободные. В моём случае без потерь можно было освободить всего 1 дорожку переместив массу сигнала на рулевой вал. Но на одну дорожку не рекомендуется вешать ток более 2-3А, а я выбрал вариант подогрева который даёт нагрузку 6-7А в турбо режиме (греются сегменты под руки, мощность около 80Вт) и 3А в обычном (греется весь руль, 40Вт), а для этого нужно минимум 2 дорожки. В общем, временно взял две дорожки с сигнала, массу повесил на вал, а сигнал вынес на отдельную кнопку. Хотел вставить в улитку второй шлейф, но, к сожалению, не прокатило. Улитка стала крутиться с усилием и давала всего 2-2,5 оборота, вместо исходных 6ти и требуемых для руля 3х, т.к. внутри осталось слишком мало места. Теперь думаю что делать. Варианты: 1) на зиму выносить сигнал временно на кнопку, 2) взять радиокнопку на али и встроить пульт её управления в руль и использовать для сигнала, 3) переделать улитку из спиральной в параллельную (не знаю возможно ли?), 4) придумать медное контактное кольцо для сигнала, 5) преобразователь повышающий напряжение, он позволяет уменьшить ток при той же мощности и (возможно) обойтись одной дорожкой. Жду дельных советов! Теперь об ощущениях. Опция божественная, всем рекомендую. Данный двухэтапный режим очень удобен тем что сегменты под руки нагреваются очень быстро — при минус 10 градусах за 1 минуту не холодные, за 2 тёплые. Затем ещё через 2-4 минуты срабатывает первый датчик и подогрев переходит в режим «весь руль», но греется медленно, верхний и нижний сегменты становятся тёплыми минут через 15, но они всегда чуть холоднее чем сегменты под руки. За эти 15 минут периодически не на долго включается турбо режим когда датчик под руками остывает. Затем по идее должен сработать второй датчик и подогрев полностью отключится, но у меня такого ещё не было. Датчики стоят на 45 градусов — это комфортная температура, руль не горячий, поэтому можно ехать всё время с включенным подогревом. Единственное, чуть сильнее греется там где медные кольца. И они заметно проступают под кожей. В целом руль стал менее гладким, чувствуются погрешности. Но не критично. И более толстым, мне это не нравится, но куда деваться. Кстати, нагревательный элемент из углеволокна заказал у member , цена его была 1500р за 6 метров и 2 термодатчика плюс доставка

300р. Кнопку на али за 140р. Сложно было найти медную фольгу/ленту — в радиомагазинах можете не искать, ищите на барахолках где разбирают старые радиодетали, я нашёл только на радиорынке. Ещё нужны клеммы, провода, релюшки и куча вашего времени. Если надо могу прислать подробную инструкцию по установке с разными вариантами подключения.

источник

Советы профессионалов

По сути, процесс создания руля с подогревом несложный и доступен для каждого жаждущего автомобилиста, который не имеет возможности или не желает тратить собственные средства на покупку профессионального устройства.

https://youtube.com/watch?v=kGAjfgqIBL8

Во время активной работы, полученный механизм работает вполне прилично, рулевое колесо нагревается довольно быстро, а тепло предельно распределено по всем участкам. Использование такого девайса является отличным решением для людей, которые постоянно мерзнут.

На сегодняшний день, даже самые известные производители не предусматривают функцию адаптивного климат-контроля на руле. Однако такой вопрос уже довольно давно рассматривается. Потому что, если зимой руки отчаянно мерзнут, то в жаркое время года, ладони практически моментально потеют. Существует мнение, что совсем скоро данная функция все же появится на автомобильном рынке, чего с нетерпением ждем.

Подогрев руля своими руками пошаговая инструкция +фото

Подогрев руля сейчас доступен практически на всех автомобилях, но эта опция редко идет в базовой комплектации, а за установку ее в автомобиль автосалоны берут не маленькие деньги. В этой статье я расскажу вам, как можно сделать подогрев руля своими руками и сэкономить приличную сумму денег.

• Руль (лучше купить на авто разборке недорогой можно потрепанный для того чтоб потренироваться)
• Накидка для подогрева сидений (из нее будем извлекать проводку и термореле)
• Нож (должен быть острый можно использовать канцелярский) или скальпель
• Клей, изолента, герметик, маркер, двухсторонний скотч, паяльник

• Снимите руль используя «Руководство по ремонту и эксплуатации автомобилей» (если есть старый руль берем его)
• Извлеките провод с термореле из комплекта подогрева сидений, должно получится около 7 метров провода
• Берем маркер и рисуем на руле спираль (в эти места будем укладывать проводку подогрева) рисовать линии нужно с небольшим уклоном, расстояние между линиями должно быть минимум 2-3 сантиметра (должно получиться приблизительно как на фотографии)

Подогрев руля своими руками фото 1

Далее берем нож и аккуратненько делаем углубление в руле по меткам и укладываем туда извлеченный провод

Подогрев руля своими руками фото 2

• Теперь чтобы вернуть рулю прежнюю гладкую поверхность, нужно заделать углубления с вложенными в них проводами, для этой процедуры используем герметик (наверх герметика можно намотать фольгированный скотч он выдерживает температуру в 70-80 градусов)
• Теперь руль следует обтянуть кожей. С детальной пошаговой инструкцией вы сможете ознакомиться в этой статье «Перетяжка руля кожей своими руками»

Подогрев руля своими руками фото 3

После выполнения всех процедур изложенных выше то можно начинать подключать подогрев руля на автомобиле.

Но нужно реально оценивать свои возможности и если вы не очень сильно разбираетесь в электрике, то лучше обратитесь к авто электрику.

Чтобы подключить подогрев руля своими руками, нужно использовать один из методов clockspring с использованием резервных проводов или использовать медную контактную площадку метод скользящих контактов. По первому варианту все очень просто находим с помощью тестера где «+» «-» и соединяем «+ к +» « «- к -». Второй вариант по сложнее его и рассмотрим:

• Берем две медные пластины или кольца толщина которых не должна быть больше чем 1.5 мм и цепляем на один «+» на другой «-».
• Провода припаиваем, затем подключаем их через реле зажигания к АКБ. Сделать так нужно, что бы подогрев включался только после включения зажигания.
• После крепим кольца с помощью двухстороннего скотча на clockspring

Подогрев руля своими руками фото 4

• Чтобы избежать замыкания пространство между кольцами.нужно залить эпосидной клеящей смолой
• Берем один контакт на «+», и один «-» берем с рулевого вала, другой должен остался не задействован.
• Далее нужно создать отверстие небольшого размера в корпусе руля как можно ближе к медному элементу и разместить там дополнительный контактподогрев руля своими руками фото 5

• Все нужно хорошо заизолировать, чтобы провода не прикасались к рулю.
• При помощи пружины нужно сделать, чтобы медные элементы плотно прилегали к контактам. Также вместо пружинки допускается использование пластинки не больших размеров, которая с одной стороны будет давить на контакт, а с другой соприкасаться с рулем.

Подогрев руля своими руками фото 6

Остается только установить руль в автомобиль и можете собой гордиться вы сделали подогрев руля своими руками.

Требуемые инструменты и материалы

Чтобы самостоятельное «плавание» пошло как по маслу и увенчалось успехом, надлежит запастись неким набором инструментов, материалов и обязательно упорством:

Потребуется простая и самая доступная автомобильная «грелка», из каковой следует выдернуть обогревательный шнур. В последующем конкретно он послужит базой нагревания руля. Из того же места нужно вынуть термореле, дабы по достижении некоторой температуры подогрев сам выключался. Цена подобной грелки ориентировочно от 500 до 700 руб.
Добротный, живо застывающий клей. Лучше всего бесцветный: если внезапно хоть частица его очутится снаружи, то сам вид совсем не испортится, ибо клей останется незаметным.
Канцелярский нож или скальпель (в принципе, сойдет и лезвие от бритвы).
Высококачественный герметик.
Изоляционная лента

Лучше всего, если изолента тканевая, а не целлофановая, однако это уже не столь важно.
Фломастер либо маркер.
Паяльник, чтобы объединить все контакты и провода.

Подогрев руля своими руками

Для того, что бы сделать обогрев руля необходимы:

1. кусок натуральной кожи 35?45 кв. см (зависит от геометрии руля); 2. эмаль-провод обмоточный сечением 0,25 кв.мм, длиной около 10 м;

3. нить рыболовная капроновая; 4. кнопка включения (я использовал кнопку с символом «кондиционер») — 1шт.; 5. реле 4-контактное 904.3747-10 — 1 шт.; 6. отрезки проводов сечения 0,75-1 кв.мм; 7. предохранитель на 5-10 А — 1 шт.; 8. иголки.

Как же сделать подогрев руля в своем авто?

Работа начинается со съема руля. Предварительно необходимо промаркировать положение руля относительно вала любым доступным способом (сделать отметину маркером). Решил руль утолстить при помощи теплоизоляционной пленки.

Поверх нее уложил фольгу, для снижения потерь на нагрев руля. Для того чтобы теплоизоляционная пленка не оплавилась в местах контакта с нагревательной элементом. В качестве нагревательного элемента выбрал медную обмоточную проволоку сечением 0,25 кв. мм. Длина проволоки рассчитывается исходя из требуемой мощности рассеяния. Проволоку наматываем на обод руля: «на 10 и 14 часов» шаг делаем поменьше (0,7-1 см), т.к. там будут располагаться руки и разогрев этих зон будет усиленным, на остальной части руля шаг по больше (1,5 см).

Выводим через «спицу» руля провода для питания нагревательного элемента. Самое сложное — это конечно же обтяжка руля кожей. Для этого получаем выкройки: обматываем руль пищевой пленкой, а поверх последней — малярным скотчем, рисуем на обмотанном скотчем руле линии швов. При этом необходимо учитывать геометрию руля, требуется индивидуальный подход к рулю той или иной формы. Теперь режем маленькими ножницами малярный скотч вдоль предполагаемых линий швов. Разворачиваем полученные кусочки и укладываем на лист плотной бумаги, обводим контура и вырезаем окончательные шаблоны, которые и будут служить выкройкой. Переносим выкройку на кожу с учетом того что на поперечные швы требуется складка по 3-5 мм (добавляем по 3-5 мм на поперечные края), а продольные швы необходимо выполнить с натягиванием кожи (убираем по 3 мм от продольных краев). Полученные куски кожи сшиваем поперечными краями («в кольцо»). На поперечные швы я использовал нить по тоньше (они практически не видны), на продольные — по толще. Существует немало автомобильных швов, различаются они уровнем сложности, шириной и т.п. вещами.

Я решил продольные швы сделал «косичкой». Шов «косичка» мне показался боле легким и аккуратным. Но это дело вкуса… Продольные швы выполняются непосредственно на руле. При выполнении стежков нужно быть аккуратным, чтобы не зацепить проволоку и не порвать ее. Затем насаживаем руль на свое законное место и приступаем к сборке цепи питания.

Сборка цепи питания требует знаний ТОЭ (электротехники) и не представляет никаких сложностей.

В моей машине немало дополнительных доработок, требующих электрическое питание, поэтому я изначально проложил по «левому борту» провод сечения 2,5 кв. мм (нагрузка до 30 А) и делал отпайки с нее на «допработки». На каждой «отпайке» предохранитель, выбранный по условию отстройки от тока нагрузки. Подключать все доработки к прикуривателю не рекомендую, т.к. нагрузочная способность ее цепи ограничена. Кнопку включения расположил «по соседству» с кнопкой включения обогрева заднего стекла и запитал параллельно. Реле управления расположил на кронштейне рулевого вала на одном из болтовых соединений, в непосредственной близости к кнопке и нагрузке (расход провода меньше).

Сопротивление нагревательного элемента составило 3,3 Ом, следовательно ток нагрузки составляет 3,64А, мощность рассеяния 43,6Вт. Установил предохранитель номинала 5А. Там где провод будет наматываться, и разматываться на рулевой вал лучше сделать усиление провода в виде «плетенки», так многократно снижается вероятность облома проводов под действием механических усилий. Я езжу около года и «система» еще не подводила.

Работает отлично, нагрев до теплого состояния происходит довольно быстро (менее 2-3 мин). Кроме того, руль обтянутый кожей приятен на ощупь, меньше скользит и смотрится красиво. Но главное — эффективность.

Цена вопроса: ок. 500-600 руб.

Спасибо за внимание!

Установка подогрева руля, зачем это надо?

Не подлежит сомнению, что это опция чисто сезонная. Да и нужна она в первые двадцать минут после посадки в холодную, например, после стоянки ночью, машину. Но тем не менее, опция подогрев руля присутствует во многих автомобилях бизнес-класса, не говоря уже про авто сегмента премиум. Необходимо просто самому несколько раз попытаться управлять машиной при температуре минус тридцать градусов, чтобы одобрительно воспринимать такое улучшение.

Как смотрите на идею сделать подогрев самостоятельно?
Нормально, люблю делать что-то своими руками 0%

Нет желания 50%

Нет времени 50%

У меня уже стоит подогрев руля 0%

Проголосовало: 2

Казалось бы, человек защищен от мороза, есть шуба, перчатки и прочие теплые вещи. Но вот управлять автомобилям в перчатках для многих очень неудобно. К тому же надо учесть, что это не те перчатки, которые используют гонщики, и в них трудно правильно чувствовать руль. Да и скользят они, что может просто привести к ошибкам в управлении автомобилем. Замерзшие руки вполне могут обеспечить такой же результат.

Решается подобная проблема достаточно просто – необходимо использовать руль с подогревом, и тогда никакие холода не смогут помешать вам управлять автомобилем. Дополнительную информацию про это вы сможете узнать после просмотра видео
