Что такое датчик положения распределительного вала
В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.
Поскольку одновременно работают четыре цилиндра, их рабочие такты чередуются. При этом необходимо, чтобы в каждом из них впускные и выпускные клапаны открывались именно тогда, когда необходимо.
В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.
Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания
Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.
Назначение датчика положения распредвала
Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза. Для определения указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала. С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.
Что такое ДПРВ
Аббревиатура ДПРВ расшифровывается как датчик положения распределительного вала. Другие названия: датчик Холла, фаз или CMP (английская аббревиатура). Из названия понятно, что он участвует в работе газораспределительного механизма. Точнее сказать, на основе его данных система рассчитывает идеальный момент впрыска топлива и зажигания.

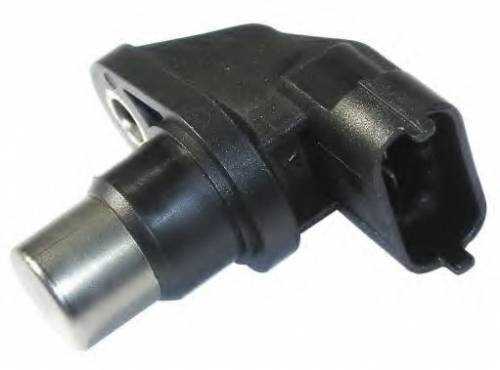

Внешний вид ДПРВ

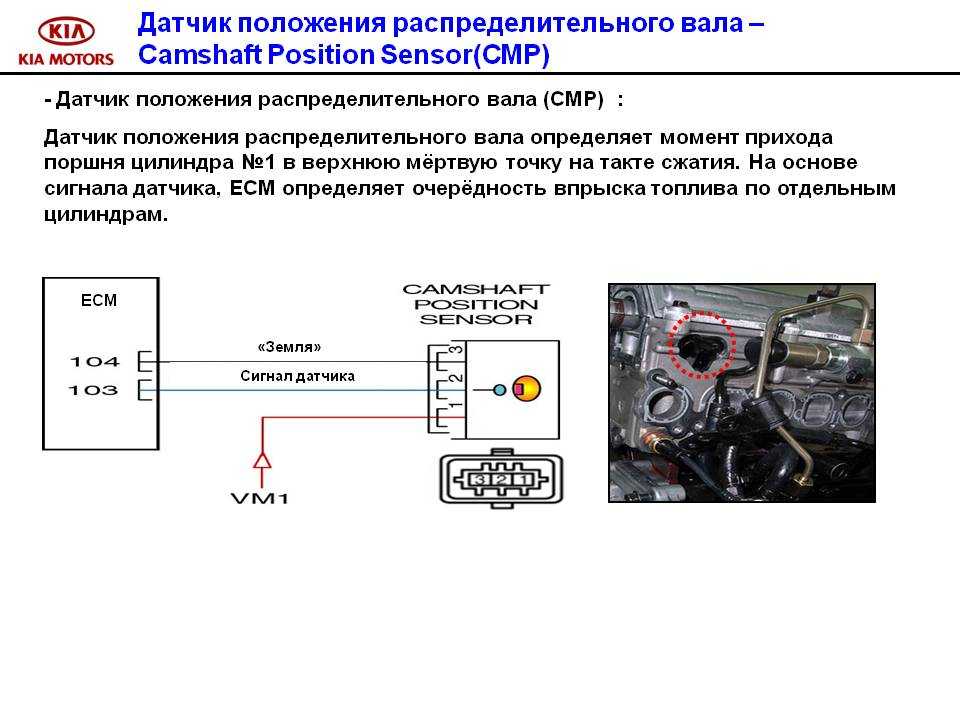

Данный датчик использует опорное напряжение (питание) 5 вольт, а его главный компонент – чувствительный элемент Холла. Сам он не определяет момент впрыска или зажигания, а лишь передает информацию о моменте достижения поршня в первом цилиндре ВМТ. На основе этих данных и рассчитывается время и длительность впрыска.
В своей работе ДПРВ функционально связан с датчиком положения коленвала (ДПКВ), который также отвечает за правильную работу системы зажигания. Если по какой-то причине выйдет из строя датчик распредвала, то будут учитываться основные данные с датчика коленвала. Сигнал с ДПКВ более важен в работе системы зажигания и впрыска, без него двигатель работать просто не будет.
Положение ДПРВ (зависит от конструкции ДВС)
ДПРВ применяется на всех современных двигателях, в том числе на ДВС с системой изменения фаз газораспределения. Устанавливается он в ГБЦ в зависимости от конструкции мотора.
Принцип действия фазорегулятора
Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.
На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.
Изменение фаз от «узких» к «широким» позволяет увеличивать мощность двигателя и повышать его коэффициент полезного действия, закрывая и открывая клапана под разными углами. Это и является основной задачей фазорегулятора.
Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.
Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:
- исправные датчики положения коленчатого (ДПКВ) и распределительного валов (ДПРВ);
- отсутствуют неисправности в системе впрыска топлива;
- наблюдается пороговое значение впрыска фаз;
- температура охлаждающей жидкости находится в пределах +10°…+120°С;
- повышенная температура масла двигателя.
Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.
Попарно-параллельный впрыск против фазированного — бортжурнал Лада 2113 Чёрная Буря 2007 года на DRIVE2
Всем привет моим читателям и гостям.
Солнышко с каждым днём светит всё ярче, на улице становиться всё теплее, птички поют, в гаражах потопы, не проехать. На дорогах разбитый асвальт, как всегда бывает весной в Ижевске. Уже совсем скоро можно будет переобуваться на красивые летние катки, но пока ждём, еще рано!
8 марта был отличный весенний день, настроение отличное, на дороге сухой асвальт. Не упустил момент и провёл экcперимент на секретном полигоне. Ровная прямая на 400 метров, машин на дороге мало, поэтому легко сделал 4 ускорения до 130 км/ч.
Задача эксперимента: выяснить на каком типе впрыска: попарно-параллельном или фазированном машина быстрее всего ускоряется при 100% выжатом Вин Дросселе.
Сделал вначале два ускорения на фазированном впрыске, затем отключил датчик фаз и сделал два ускорения на попарно-параллельном впрыске. Датчик фаз отключается очень просто — снимаем фишку с него и машина тут же переходит с фазированного впрыска на попарно-параллельный.
Проводил ускорения следующим образом. Трогался на 1й, чуть разгонялся, включал 3ю и затем сразу же Вин Дросселя в пол. Разгонялся до 130 км/ч. Во время ускорения снимал лог с помощью программы Atomic logger.
Дома, в спокойной обстановке стал анализировать логи разгонов и получил следующие результаты:
Фазированный впрыск:1) Набор скорости от 37 км/ч до 120 км/ч за 12,6 сек
2) Набор скорости от 36 км/ч до 120 км/ч за 13,14 сек
Попарно-параллельный впрыск:1) Набор скорости от 36 км/ч до 121 км/ч за 13,14 сек
2) Набор скорости от 37 км/ч до 121 км/ч за 12,96
Проводил эксперимент со своей лучшей фазой впрыска в открытый клапан. Как видно по результатам, попарно-параллельный впрыск нисколько не уступает фазированному. Кто не верит, могу прислать логи разгона, но я не вижу смысла доказывать что-то кому-то, я просто провёл эксперимент а вы уже сами решайте. Пару слов я всё же скажу.
Фазированный впрыск подаёт полную порцию топлива в закрытый либо открытый впускной клапан. Попарно-паралельный делит полную порцию топлива на пополам и еще к каждой порции прибавляет небольшую добавку (которая также задаётся в прошивке). Затем каждую такую порцию подаёт вначале на открытый клапан, затем на закрытый. На ускорении и на больших оборотах мотора в этом эксперименте не видно разницы между двумя типами впрыска. На попарно-параллельном впрыске во время двух ускорений я слышал детонацию, на фазированном впрыске такого я не заметил. Думаю на маленьких скоростях и оборотах фазированный впрыск будет лучше, он будет меньше расходовать бензина, форсунки будут открываться в два раза реже. Но всё равно, разницы практически не видно. Поэтому у кого мотор без датчика фаз, не переживайте, вы не проиграете в разгоне против фазированного впрыска.

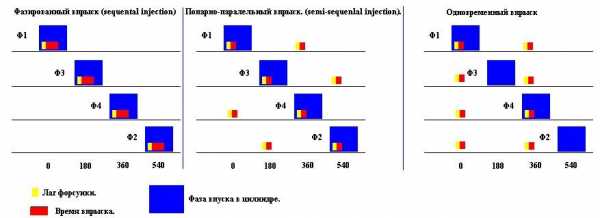

Схема работы 3х типов впрыска
Всем удачи в настройке и чиповке моторов!
Цена вопроса: 0 ₽ Пробег: 123000 км
Исполнительные механизмы инжекторных систем
- Электрический бензонасос, установленный в баке. Он нагнетает в рампу бензин под давлением около 3,5 Мпа. Вот какое давление в топливной системе должно быть, при нем распыление смеси окажется наиболее качественным. При повышении оборотов коленвала увеличивается расход бензина, нужно его больше нагнетать в рампу, чтобы удерживать давление на уровне. В нижней части насосов устанавливается фильтр, который нужно менять хотя бы раз в 30000 км пробега.
- Электромагнитные форсунки устанавливаются в рампе и предназначены для подачи топливовоздушной смеси в камеры сгорания. Чем дольше открыт клапан форсунки, тем больше смеси поступит в камеру сгорания — именно такой принцип дозирования лежит в основе.
- Дроссельный механизм приводится в движение педалью из салона. Но в последние годы набирает популярность электронная педаль газа. Это означает, что вместо тросика используется потенциометр на педали и небольшой электродвигатель на дроссельной заслонке.
- Регулятор холостого хода предназначен для контроля количества воздуха, поступающего в топливную рампу при полностью закрытой дроссельной заслонке. На карбюраторных моторах аналогичную функцию выполняет «подсос». Несмотря на то, что топливная система отличается, суть работы остаётся той же — подача смеси и её сгорание.
- Модуль зажигания — короб, в котором находится 4 высоковольтные катушки. Хорошая конструкция, но крайне ненадёжная — высоковольтные провода имеют свойство портиться. Намного эффективнее окажется использование для каждой свечи отдельной катушки, выполненной в виде наконечника.
Датчик распредвала
Предоставляет в систему управления зажиганием или ЭБУ двигателем информацию о фазовом положении распределительного вала.
ПРИНЦИП РАБОТЫ
Рассмотрим часто встречающиеся типы датчиков фазового положения распределительного вала.
Индукционные датчики или датчики генераторного типа более распостранены и представляют собой катушку индуктивности намотанную на каркасе, внутри которого расположен магнитный сердечник. При прохождении маркерного штифта мимо магнитного сердечника датчика в катушке наводится Э.Д.С.
Аналоговый сигнал преобразуется в ЭБУ и используется в качестве параметра для управления работой двигателя.
На рисунке изображен в разрезе такой датчик.
Рис. Индуктивный датчик: 1 — постоянный магнит, 2 — корпус, 3 — место крепления, 4 — сердечник, 5 — обмотка, 6 — диск с маркерным штифтом.

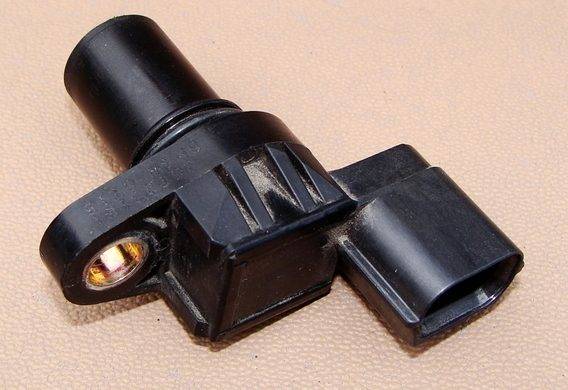

Рис. Датчик распредвала.
На рисунке ниже показана осциллограмма датчика распредвала. Некоторые производители используют одинаковые индукционные датчики распредвала и коленвала.
Рис. Осциллограмма датчика распредвала.
Магнитоэлектрический датчик Холла (Hall/MRE) используют для получения импульсов напряжения при прохождении стального цилиндрического экрана между постоянным магнитом с одной стороны и полупроводником, по которому протекает ток — с другой. Некоторые производители систем управления используют одинаковый сигнал, некоторые — сложный (форма экрана), по которому можно вычислить деффектный цилиндр при неравномерной работе двигателя.
Рис. Датчик распредвала.
Рис. Осциллограмма датчика распредвала.
На рисунке ниже приведена схема системы управления, в которой используется датчик распредвала, использующий эффект Холла.
Рис. Электросхема системы управления автомобилем ОПЕЛЬ Вектра: 40 — датчик распредвала (Hall/MRE), 39 — индукционный датчик коленвала, 10 — модуль зажигания, 11 — катушка зажигания, 154 — соленоидальный клапан EGR.
РАСПОЛОЖЕНИЕ
Индукционные датчики располагаются над маркерным диском. Датчики Холла обычно расположены в непосредственной близости к распредвалу, на котором закреплена металлическая маркерная часть.
НЕИСПРАВНОСТИ
Первым признаком неисправности датчика распредвала или его цепей является переобогащение топливной смеси в бензиновых двигателях, т.к. ЭБУ двигателем переходит от режима фазированного, на режим одновременного впрыска топлива. В некоторых системах управления (Audi 100, 2.8 л, двигатель ААН) отключаются функции управления зажиганием.
Дизельные двигатели обычно работают до выключения зажигания.
В индукционных датчиках случаются обрывы обмотки, межвитковое замыкание, повреждение проводов или колодки соединения.
Датчики Холла выходят из строя из-за неисправности электрической части.
МЕТОДИКА ПРОВЕРКИ
Индукционные датчики имеют сопротивление от 200 до 900 Ом.
Датчики на эффекте Холла можно проверять в отсоединённом и в присоединённом к общей схеме состоянии. На сигнальном выводе при вращении должно появляться и исчезать питающее напряжение.
Датчик положения распределительного вала Renault Duster
Датчик положения распределительного вала предназначен для формирования сигнала, по которому электронный блок управления (ЭБУ) системы управления двигателем определяет рабочие циклы двигателя (порядок работы цилиндров). Иногда этот датчик называют датчиком фаз. Принцип действия датчика основан на эффекте Холла. На распределительном валу находится задающий диск (кольцо с выступами). Когда мимо чувствительного элемента датчика проходит выступ, датчик подает на ЭБУ электрический сигнал.
Датчик положения распределительного вала установлен на двигателе К4М 2,0. Он расположен на передней стенке головки блока цилиндров с левой стороны.
Замена датчика
Необходимость замены датчика положения распределительного вала должна быть определена в ходе диагностики системы управления двигателем.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.
2. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

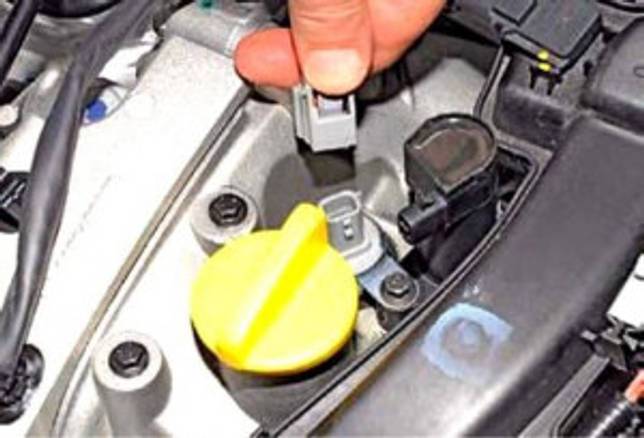

3. Нажимаем фиксатор и отсоединяем колодку проводов отдатчика положения распределительного вала.
4. Проверяем состояние выводов колодки проводов. При обнаружении на них окислов обрабатываем выводы средством для защиты и очистки электрических контактов.
Замечание
Соединение датчика уплотнено резиновым кольцом, каждый раз при снятии датчика кольцо необходимо заменять.
6. Устанавливаем датчик в обратной последовательности. Перед установкой наносим на его уплотнительное кольцо тонкий слой моторного масла. Болт крепления датчика распределительного вала затягиваем момент 8 Нм.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме “Датчик положения РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА” для Renault Duster
https://youtube.com/watch?v=gAA1lwSQtJA
Двигатель 2,0 оборудован системой автоматического изменения фаз газораспределения. Система приводится в действие давлением моторного масла из системы смазки двигателя, а управляет ею электронный блок управления двигателем (ЭБУ) с помощью электромагнитного клапана — клапана изменения фаз газораспределения. Наличие такой системы позволяет ЭБУ оптимально смещать фазы газораспределения в зависимости от режимов работы двигателя. Исполнительный элемент системы — фазорегулятор с гидроуправлением. Он установлен на шкиве распределительного вала впускных клапанов. Масло в фазорегулятор поступает из системы смазки двигателя через клапан изменения фаз и распределительный вал. Подаваться оно может по одному из двух каналов, при этом по свободному каналу оно возвращается в масляный картер двигателя. В зависимости от направления движения масла через фазорегулятор, задается угол поворота распределительного вала относительно его шкива и происходит смещение фаз газораспределения. Поступление масла в фазорегулятор изменяется по командам электронного блока управления. В зависимости от режимов работы двигателя ЭБУ включает или выключает клапан, а запорный механизм клапана определенным образом соединяет масляные каналы системы изменения фаз.
Фазы газораспределения изменяются только за счет смещения момента открытия впускных клапанов. Клапан изменения фаз газораспределения установлен в крышку головки блока цилиндров возле маслозаливной горловины.
При неисправности клапана изменения фаз газораспределения или его электрической цепи будет нарушена нормальная работа системы, возрастет расход топлива, понизится мощность двигателя. На холостом ходу и на переходных режимах двигатель может неустойчиво работать. Возможно, при этом на щитке приборов будет гореть контрольная лампа исправности системы управления двигателем. Для выявления причин неисправности следует выполнить
диагностику системы управления двигателем, про-верить клапан изменения фаз. Неисправный клапан необходимо заменить.
Направление движения масла: А — Клапан выключен; Б — Клапан включен
Руководство по обслуживанию и ремонту Рено Дастер
Как снять переднюю крышку двигателя ваз 2103
Audi a3 fsi замена грм
Замена помпы чери фора а21
Замена регулятора громкости на магнитоле фольксваген поло
- Замена кнопки багажника форд фокус с макс
Как работает и как устроен датчик фаз
Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса. Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.
Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала). Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.
Датчики фаз бывают двух типов:
- щелевой датчик;
- стержневой или торцевой датчик;
Датчик щелевой имеет форму в виде буквы П, в разрезе проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит, тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.
Торцевой датчик выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.
Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала, который подает подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы
Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).
В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача полностью готового выходного сигнала на ЭБУ силовой установкой.
Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором
Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора. Торцевой датчик означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс создается в момент прохождения репера.
На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс от ДПРВ был сформирован в момент прохождения ВМТ в первом цилиндре. В этот же момент сигнал подается от ДПКВ, после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.
Синхронная работа ДПРВ и ДПКВ позволяет гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.
Кстати, что касается дизельных моторов, система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.
Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.
Распределённый впрыск топливной смеси
В таких системах количество форсунок равно числу цилиндров. Все форсунки находятся на впускном коллекторе, топливовоздушная смесь подаётся при помощи общей для всех топливной рампы. В ней происходит смешивание бензина и воздуха. Режимы работы форсунок:
- Фазированный впрыск — самые современные системы работают именно с его использованием. Количество форсунок и цилиндров одинаковое, открытие и закрытие электроклапанов происходит в зависимости от того, какой такт проходит двигатель. Наилучшим режимом работы мотора считается такой, при котором открытие форсунки происходит непосредственно перед началом такта впуска. И двигатель работает устойчиво, и достигается высокая экономия бензина. Преимущества такой топливной системы очевидны.
- Одновременный впрыск топливовоздушной смеси — открытие форсунок не зависит от такта. Они все открываются одновременно, несмотря на то, что находятся на впускных коллекторах «своих» цилиндров. Это несколько модернизированный моновпрыск, несмотря на то, что форсунок несколько, управление ими происходит так, будто установлена всего одна. В общем, такие конструкции надёжны и работа их стабильна, но по характеристикам уступают более современным конструкциям.
- Попарно-параллельный впрыск топливной смеси немного отличается от предыдущего. Главное отличие — открываются не все форсунки разом, а парами. Одна пара открывается перед впуском, вторая — перед выпуском. Именно так обычно работает впрыск. Из употребления такие системы вышли давно, но, например, если выходит из строя датчик фаз, современные инжекторы переходят в аварийный режим (попарно-параллельный впрыск происходит вместо фазированного, так как без параметров этого датчика работа невозможна).
- Системы непосредственного впрыска топлива имеют высокую стоимость, но и надёжность у них завидная. Экономичность и мощность двигателя на высоком уровне, регулировка подачи топливовоздушной смеси максимально точная. Мотор может быстро изменить режим работы. Электромагнитные форсунки устанавливаются в ГБЦ, смесь распыляется непосредственно в камеру сгорания цилиндра (отсюда и название системы).
В конструкции отсутствует впускной коллектор и клапан. Реализация конструкции довольно сложная, так как в ГБЦ на каждый цилиндр есть отверстия под свечи, клапаны (2 или 4, в зависимости от типа мотора). Элементарно не хватает места для установки форсунки.
Датчик положения распредвала – Автоэлектрик
Датчик положения распредвала часто называют датчиком фаз (датчиком Холла), а впрыск в этом случае называют фазированным распределённым. Датчик расположен на головке блока цилиндров. На шкиве впускного распределительного вала находится задающий диск с прорезью. Прохождение прорези возле датчика соответствует моменту открытия впускного клапана первого цилиндра. Таким образом, датчик фаз выдает на контроллер импульсный сигнал, синхронизирующий впрыск топлива с открытием впускных клапанов, то есть поочерёдно открывается только одна форсунка для конкретного цилиндра. Принцип действия датчика основан на эффекте Холла. Его назначение в том, чтобы помочь модулю управления определить – какая фаза имеется в первом цилиндре: заканчивается, скажем такт сжатия или заканчивается такт выпуска отработавших газов. Ведь поршень первого цилиндра проводит все такты за два оборота коленвала. И только распредвал имеет такую возможность – его положение как раз и определяет, какой клапан открыт, какая фаза газораспределения. Иными словами, датчик положения распредвала предназначается для того, чтобы определять угловое положение механизма газораспределения, в соответствие с положением коленвала. Затем информация с датчика поступает в систему управления двигателя для управления впрыском топлива и зажиганием.
Проверка ДПРВ
Чтобы проверить датчик положения распредвала, на него необходимо подать питание. Для этого потребуется собрать отдельную электрическую схему, что неудобно. Можно использовать другой известный способ. Его суть в следующем. Поскольку ДПРВ обеспечивает фазированный впрыск топлива, то для одного какого-либо конкретного цилиндра такт впуска будет происходить один раз за два оборота коленвала. Допустим, обороты холостого хода составляют 720 об/мин или 720:60=12 об/сек. Значит, впрыск топлива будет происходить с частотой 12:2=6 Гц. С такой частотой будут поступать импульсы на форсунку.
Отказ датчика положения распредвала приведёт к тому, что контроллер будет руководствоваться сигналами только ДПКВ, то есть производить впрыск топлива одновременно в форсунки двух цилиндров (в одном поршень будет находиться возле верхней мертвой точки, а в другом-возле нижней). Такой режим топливоподачи называется попарно-параллельным (используется в двигателях ВАЗ-2111, где датчика фаз нет). Следовательно, за один оборот коленчатого вала форсунка будет открываться дважды, то есть с частотой не 6, а 12 Гц.
Разобравшись с теорией, приступаем к практической проверке. Прогреваем двигатель до устойчивых оборотов холостого хода. Снимаем с одной форсунки разъём жгута и подсоединяем к его контактам маломощную лампочку 12 В, 5 Вт. Допустимо заменить её на светодиод с резистором, как указано на схеме выше. Запускаем двигатель и наблюдаем за частотой моргания лампочки. Затем снимаем разъём с ДПРВ и сравниваем частоту с той, что была перед этим. Если она увеличилась в два раза, то датчик исправен (изменение частоты в два раза можно заметить на глаз). Если частота моргания лампы не изменилась, то датчик положения распредвала неисправен.
Видео – датчик положения распредвала
