Использование блока управления дневными ходовыми огнями в схеме подключения
Последний вариант установки ДХО также соблюдает все нормы и требования нормативов.
Этот вариант очень простой и доступный каждому. Более того, он весьма удобен в использовании. Здесь не используются реле – его заменяет небольшое устройство, которое называют блоком управления дневных ходовых огней.
Это маленькое устройство само включает ДХО после того, как водитель заводит машину, при этом работа ДХО проходит также независимо (как и в предыдущей схеме). Такое устройство само гарантирует правильную работу, поэтому не нужно ломать голову, как правильно подключить ходовые огни на свой автомобиль.
Блок управления можно использовать с любым типом ламп, можно устанавливать его на ДХО с собственными светодиодами. В блоке реализована защита от перегрузки.
К хорошим блокам обязательно прилагается подробная документация, где указывается схема подключения (она максимально простая, нужно будет просто правильно определить плюс и минус, что совсем несложно), а также в документации должно быть обозначено соответствие ГОСТу (большинство заводских моделей соответствует, но проверить все равно стоит). Это значит, что такой контроллер не затрагивает работу других узлов и абсолютно независим.
Для того чтобы не попасть впросак, обязательно обращайте внимание на соответствие ГОСТу. Иногда производители добавляют другие функции для того, чтобы выделиться в однотипной линейке, однако они могут нарушать правила работы
Например, они отключают ДХО в непредусмотренные стандартами моменты, например, при использовании ручника.
В такие моменты очень важно вовремя остановиться и выбрать то, что попроще, но безопаснее
Режим работы
По техническому регламенту для авто, DRL должны автоматически включатся при запуске двигателя. При включении ближнего света, должны автоматически отключатся, чтобы не слепить в темное время суток.
В продаже есть и комбинированные модели с установленными сигналами поворота. Секция дублирования указателей поворота подключается отдельно параллельно штатным поворотникам. Наличие стабильного питания тоже обязательно.
DRL с поворотником
Для моделей с дополнительным управлением встречается функция провожающей подсветки, которая работает 10 минут после выключения двигателя. Она освещает ваш путь до дома или землянки, смотря где вы проживаете. У Osram DRL есть режим, в котором они не выключаются, а притухают на 50%. только не знаю на сколько это законно и будет ли слепить.
Установка ДХО
Прежде чем отправиться в магазин, необходимо определиться с местом установки дневных фонарей на Рено Логан – от этого будет зависеть их форма, размеры и метод крепления. На Рено Логан I установить ДХО своими руками проще всего в декоративную решетку бампера. Точнее, перед ней. Для этого понадобятся узкие прямоугольные фонари.
Еще один вариант – установка фонарей на штатные места противотуманных фар. В Рено Логан старше 2011 года ПТФ нет, но места для их установки предусмотрены. В этом случае понадобятся круглые дневные фонари, по размеру совпадающие с ПТФ. Кроме того, придется докупить специальные декоративные накладки, которые, в принципе, стоят копейки.
ДХО на решетке бампера
Начнем с установки ДХО в решетку бампера Рено Логан. Обычно такие фонари (естественно, фирменные) комплектуются скобами-фиксаторами, которые я обозначил стрелками.
Прямоугольные фонари с фиксаторами на Рено Логан I
Прежде всего устанавливаем фиксаторы. Крепим их на верхний отлив бампера Рено Логан саморезами (обычно идут в комплекте) или болтами с гайкой, не трогая саму решетку. Удлиняем штатные провода ДХО (пайка+термоусадка) и проводим их через решетку в моторный отсек.
Установка ДХО на решетку бампера Рено Логан
Осталось защелкнуть фонари в фиксаторах или закрепить их при помощи двух винтов (зависит от конструкции приборов).
Важно! Для подключения ходовых огней используй только специальный автомобильный провод с усиленной износостойкой изоляцией
Установка ходовых огней на место ПТФ
В этом варианте установка фонарей займет больше времени, но внешний вид Рено Логана будет намного «фирменнее». Для работы нам понадобятся:
- дрель или шуруповерт со сверлом диаметром 2-3 мм;
- монтажный нож;
- надфиль;
- лист бумаги;
- маркер;
- крестообразная отвертка.
Прежде всего необходимо сделать в бампере Рено Логана 1 отверстия для защелок накладки и самого фонаря. Делаем это при помощи шаблона из обычной бумаги.
Изготовления бумажного шаблона
Накладываем шаблон и отмечаем места отверстий маркером.
Разметка бампера Рено Логан
При помощи дрели высверливаем отверстие под фонарь (по периметру) и защелки. Последние растачиваем надфилем или выравниваем ножом до прямоугольной формы. Устанавливаем заглушку на место и прижимаем до срабатывания всех защелок.
Установленная на штатное место накладка
Устанавливаем фару дневных огней на место и крепим ее при помощи саморезов, идущих в комплекте.
Установка дневной фары на Рено Логан I
Блок управления ДХО
Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.
К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.
Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:
- имеется встроенная стабилизация напряжения;
- полное соответствие ГОСТу;
- максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
- простейшая схема подключения.
Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.
Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.
Читайте так же
Итак, сегодня была собрана в итоге первая и, надеюсь, не последняя (думаю будут доработки) коробочка для дневного света (ходовых огней). Шим (купил готовый) но переделал его, так он не годится для авто, схема получилась своя, но к установке это особого отношения не имеет.
Алгоритм следующий.
1. Машину завели (на улице светло, габариты выключены) автоматически включается дальний свет в «полнакала» (На самом деле намного меньше). Габариты, подсветка номера, панели приборов, кнопок не светится.
2. Машину заглушили, все потухло.
3. Если включили габариты (ближний) или датчик света включил ближний(с габаритами), весь головной свет переходит в штатный режим работы.
4. Режим моргания дальним светом сохранен.
+(плюсы)1. Дальний свет настроен параллельно земле(в отличии от ближнего и ПТФ) то есть его видно на большем расстоянии2. Ресурс ламп ближнего света выше, так как используются только в ночное время.3. Ресурс ламп дальнего света высокий, так как они горят на пониженном напряжении.4. Все работает в автомате, ничего не надо вкл/выкл.5. Вероятность оплавления линз ближнего света маленькая6. и т.д
-(минусы)1. Надо устанавливать2. Цена достаточно высокая
Устройство представляет собой, черную пластиковую коробку размером примерно 40*70*20мм. Из нее выходят 6 проводов.1. +12В после зажигания, через предохранитель2. +12В габариты3. пониженное напряжение на дальний свет(их 2шт)4. масса.5. Датчик давления масла(или ручник)
ПодключениеОткрываем капот и откручиваем два болта (торкс Т30). Снимаем черную крышку(со стороны аккумулятора защелка) и видим 2 разъема(белый и серый)
Белый разъем R436 (распиновка может отличаться в зависимости от комплектации и года выпуска)
1 черный (2 провода)3 фиолетовый (2 провода)5 черный (2 провода)7 зеленый (2 провода)9 бежевый10 белый11черный (2 провода)12 оранжевый (на омыватель стекла)13 зеленый (на омыватель стекла)14 бежевый15 оранжевый16 бежевый (2 провода)17 зеленый
Серый разъем – это R9 там 4 провода должно быть1 0.35 LPD + ПРАВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР.2 0.5 8E “+” ЛЕВЫХ ПРОТИВОТУМАННЫХ ФАР > РЕЗИСТОР3 0.5 8F “+” ПРАВЫХ ПРОТИВОТУМАННЫХ ФАР > РЕЗИСТОР4 0.35 LPG + ЛЕВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР.+12 Вольт после зажигания, берем согласно эл.схеме вот здесь:
Вот нужный нам желтый провод (красная стрелка) и датчик давления масла (синяя стрелка). Я сам блок 1337(черный ящик) не доставал, а подцепился к проводу так. Правда пришлось открутить и сдвинуть площадку под аккумулятором.
О подключении.
Подключался я с помощью прорезных ответвителей (красные коробочки на фото). Они позволяют подключаться к проходящим проводам быстро и надежно. Дальше подключаем массу, 2 дальних и габариты. Укладываем все аккуратно
Проверяем, все работает. (расстояние около 25м, присевши):
1 – ближний (почти не видно), 2 – штатный дальний(с ближним), 3 – уменьшенное напряжение, 4 – еще меньше (3 Вольта)
Результатом доволен, все работает, как планировалось, чтобы не слепило, выставляем напряжение 3Вольта (последнее фото) тогда мощность 2х ламп всего около 7 Ватт.
Схема
Конец.
Пробег на ДХО ~25тыс км полет отличный.
Что потребуется для самостоятельной установки ДХО
Для работы потребуются следующие материалы и инструменты:
- Любое обжимное устройство, например, пассатижи.
- Кусачки.
- Паяльная лампа и зажигалка. Последняя потребуется для того чтобы стягивать термоусадочные трубки.
- 3-4 метра изолированного двужильного провода, например, ПВС 2х1.5 или 2х0.75 (потребуется при параллельном соединении двух блоков ДХО между собой).
- Любой герметичный контакт (геркон).
- Одножильный провод диаметром порядка 1.5-2.5 мм и длиной около 3 метров.
- Пластиковые хомуты.
- Обычное четырехконтактное реле на 12 В.
- Светодиодные ДХО.
Также следует позаботиться о чистом сухом месте, где вы будете работать. После этого можно начать устанавливать дополнительные световые элементы.
В первую очередь определитесь, куда именно будут монтированы дневные ходовые огни. На некоторых машинах уже есть готовые отверстия для дополнительных модулей противотуманок, в других автомобилях для ДХО используют решетку радиатора. Последний вариант является самым лучшим, так как в этом случае вы сможете выдержать все необходимые расстояния и границы.
Просто снимите решетку радиатора и самостоятельно вырежьте отверстия для будущих огней
При этом важно помнить, что свет должен подаваться под определенным углом наклона. Возможно, для этого понадобится проделать дополнительное отверстие
Контроллер ДХО
Предпочитаю схему подключения ДХО с использованием блока управления, самый надежный способ, подходит для любого авто и не требует каких-либо знаний. Многие автолюбители покупают блок управления ДХО с AliExpress – стоит он недорого, да и отзывы, казалось бы, хорошие. Однако большинство отзывов оставлены либо в момент получения товара, либо после нескольких дней пользования. На деле же абсолютно все контроллеры ДХО с AliExpress недолговечны и имеют следующие недостатки:
- принцип работы не соответствует ГОСТу;
- отсутствует стабилизация (у большинства);
- низкое качество материалов и сборки;
- не учтены особенности бортовой сети автомобиля;
- нет гарантии;
- некоторые не имеют защиты от влаги.
Из качественных вариантов могу выделить блок управления ДХО DayLight+ от российского производителя, который полностью соответствует ГОСТу и отличается хорошим качеством. Также в контроллере DayLight+ имеется встроенная стабилизация, что значительно увеличит срок службы ходовых огней.
Выбираем модели и варианты дневных ходовых огней
Сразу хочется отметить, что в автомобилях Рено Дастер к настоящему моменту ни в одной комплектации, даже в самой максимальной, не предусмотрены дневные ходовые огни. Но при этом оригинальные световые приборы, производства французской компании Рено можно купить у всех официальных дилеров. Код огней — 82 01 2963 84.
Если вы выбираете не оригинальные ДХО, чтобы установить их на свой автомобиль Рено Дастер, то в таком случае, нужно полагаться на опыт специалистов, которые рекомендуют свое внимание остановить на продукции компании «Филипс». Их преимущество перед многими остальными в том, что у них длительный (порядка 10-и лет) срок службы
Плюс ко всему прочему имеется встроенное автоматическое включение/выключение ДХО, плюс имеется специальный крепеж, который идеально подходит для французского Дастера. Именно эти приборы освещения имеют отличные характеристики и сотни положительных отзывов от реальных владельцев автомобилей, которые успели их оснастить дневными ходовыми огнями. Как говорилось выше, их эксплуатационный срок большой, а яркость свечения — мощная.
Рено Дастер ДХО от компании «Филипс» есть разные модели, и многие автовладельцы рекомендуют выделить товар с кодом 12820wledx1.
Установка ДХО на автомобили выше упомянутой модели своими руками осуществляется достаточно легко, если имеются необходимые для этого инструменты и оборудование, а также, если у вас имеется хотя бы маломальский опыт в проведении такого рода ремонтных и монтажных работ.
Самое сложное в этом деле — это присоединение дневных ходовых огней к электроцепи Дастера. Установка аксессуаров на кузовные элементы авто совершенно не сложная, и монтаж в среднем занимает пару-тройку часов.
Пример пользы
При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.
Посчитаем:
- ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
- приличные ДХО до 15W;
- 100вт – 15вт = 85W энергии будет потребляться меньше.
Например, у меня в Дастере стоит штатный ТЭН, который греет салон пока не прогрелся двигатель. Соответственно, автомобиль будет прогреваться быстрее.
Дневные ходовые огни на Рено Дастер
Подключение ДХО от генератора
Подключение ДХО от генератора – самая простая из имеющихся схем. При её реализации ДХО включаются в тот момент, как включается двигатель (генератор).
Для того, чтобы подключить таким образом дневные ходовые огни, вам нужно взять плюсовой провод и присоединить его к плюсовой клемме на замке зажигания. Минусовой провод вы можете закрепить на корпусе в любом уместном месте.
Почему помимо такой простой схемы, которую может реализовать даже ребенок, существует что-то ещё? Всё дело в том, что схема, имея огромное достоинство в виде простоты, имеет и существенный недостаток – дневные ходовые огни нельзя выключить при включенном двигателе. И требования ГОСТа по согласованию всех фар и огней на автомобиле тоже не соблюдены. Поэтому используются другие, более сложные схемы для подключения.
Какие правила предъявляются к работе ДХО
Главным правилом работы огней является включение при включенном моторе. Нельзя допускать одновременную их работу с фарами дальнего или ближнего света, и с противотуманными фарами. Установка аксессуаров должна предусматривать полностью автоматические их отключение при включении ближнего или дальнего света, габаритных огней и противотуманных фар.
Если вы устанавливаете огни с мощностью выше 5Вт, тогда нужно будет установить еще одно реле, которое будет обеспечивать правильное и равное распределение нагрузки тока в сети автомобиля. Так, если прочитать эту инструкцию, и выполнить все действия строго по ней в данной последовательности, можно абсолютно самостоятельно справиться с задачей и не тратить на это время и деньги, если установка производится кем-то еще.
Как выбирать ходовые огни
В магазинах представлен широкий выбор ДХО от самых разных производителей, различных конфигураций и цветов. Однако далеко не каждые лампы подойдут для использования в качестве ходовых огней. Например, галогенки и ксенон не выдержат постоянной работы, будут «есть» много энергии и разряжать АКБ. Лампы накаливания тоже не самый лучший выбор, а вот светодиоды считаются лучшими при установке ДХО.
Диодных ходовых огней также существует множество. Самыми лучшими считаются изделия в корпусах из стекла и линзованные светодиодные ДХО для противотуманок. Остальные (на резиновых лентах, «орлиные» и «драконьи» глаза, в виде платин СОВ) не отвечают заявленным ГОСТ требованиям.
Прежде чем произвести подключение дневных ходовых огней своими руками, убедитесь что:
- ДХО соответствуют форме, типу и конструкции бампера вашего автомобиля.
- Размер блока ДХО, который выбирается исходя из того, куда ходовые огни будут установлены (в воздухосборнике или на бампере), позволяет монтировать их в ваш автомобиль.
- Количество светодиодов в блоке не превышает 5 штук для каждого. Если свет будет слишком ярким, дневные огни будут светить как “габаритки”, что недопустимо.
- Показатель силы света ДХО должен быть не меньше 400 кд и не более 800 кд, а температурный диапазон ламп составлять от 4 300 до 7 000 К.
- Ходовые огни излучают чистый белый свет (желтые и синие изделия использовать запрещено).
Если говорить о производителях, то самым разумным будет приобрести готовый комплект DRL «Хелла» или «Филипс». Такие блоки оборудованы всем что нужно (включая контроллер) и полностью отвечают требованиям тех. регламента.
Приобретя ДХО для автомобиля, или изготовив их самостоятельно, остается только подготовить все необходимое, чтобы установка дневных ходовых огней своими руками прошла без «неожиданностей».
Другие малопопулярные способы
Многим интересно, как подключить ДХО без реле самостоятельно, но это зависит от электрики вашего автомобиля, ищите решение в интернет клубах посвященных вашему авто. Самое главное, чтобы в этом месте подавалось питание после запуска двигателя.
Основная схема подключения ДХО, через 4 или 5 контактное реле, которое отключает при включении ближнего. Кому не лень порыться в проводке авто, подсоединяют от датчика давления масла или генератора. На любом транспорте при запуске движка загорается лампочка давления масла на приборной панели, сигнал с этого провода используется для подачи питания. Второй способ, как подключить ходовые огни самостоятельно, это подключить к генератору. Они будут включатся автоматически при появлении напряжения на генераторе.
Использование для подключения габаритных огней и фар ближнего света
Следующий вариант подключение – задействование в схеме габаритных огней и фар ближнего света, которые сами по себе завязаны в цепь питания.
Для реализации такой схемы ДХО своими руками нужно провод со знаком «плюс», взяв его от ходовых огней, присоединить к плюсу аккумулятора, а минус соединить (тут внимательно!) с плюсом (!) габаритов. Почему так? Дело в том, что при подключении плюса ДХО к аккумулятору, мы делаем плюс аккумулятора нейтральным из положительного. Таким образом получается новая цепь аккумулятор-светодиоды-габариты-лампочка-корпус. А минусом в такой цепи будет последнее звено – корпус.
Потребление тока в такой реализации очень небольшое (исчисляется в мА), поэтому светодиоды излучают свет при включении автомобиля, а вот спираль от ходовых не загорается.
Если же водитель включает габариты, то тогда напряжение увеличивается, разница потенциалов наоборот уменьшается, светодиоды отключаются, а вот сами ДХО включаются.
Схема подключения дневных ходовых огней к габаритам тоже имеет ряд недостатков, и не всегда ими можно пренебречь.
- Ходовые не зависят от двигателя и при выключенном двигателе продолжают работать. Это противоречит ГОСТу.
- Эта схема не работает в том случае, если ваши ДХО имеют собственные светодиоды.
- Схема будет работать некорректно при использовании очень мощных светодиодов.
- Для того, чтобы схема работала корректно и не случилось короткого замыкания необходимо установить дополнительно предохранитель на схему.
Ряд недостатков можно уравнять, использовав несколько хитростей. Например, если вы возьмете плюсовой провод, который относится к LED-модулю, не напрямую с плюсом аккумулятора, а через плюс зажигания, то первый пункт станет недействительным и ходовые не будут работать при выключенном двигателе.
Другой вариант, похожий на подключение через габаритные огни, – подключение в схему с лампой ближнего света. Работает она так: если загорается ближний свет (водитель включает его вручную), то ДХО в тот же момент гаснут. Всё остальное время они работают.
Такая схема хуже, чем подключение в схему с габаритными огнями, потому что помимо того, что в ней сохраняются все пункты недостатков из списка выше, в добавок это прямое нарушение не только ГОСТов, но и ПДД.
По правилам дорожного движения запрещено использовать ДХО при стоянке, для этой функции используются только габаритные огни.
Требования ГОСТ по установке ДХО
Согласно ГОСТ Р 41.48-2004 установка и подключение ходовых огней своими руками должны производиться строго по следующим требованиям:
- От края кузова машины до ДХО должно быть выдержано расстояние в 600 мм. Допускается уменьшение этого показателя до 400 мм, но только в случае если габаритная ширина машины составляет менее 1,3 м (пункт 6.19.4.1).
- Расстояние от уровня грунта до световых элементов должно быть в диапазоне от 250 мм до 1500 мм (пункт 6.19.4.2).
- ДХО должны быть направлены вперед и установлены на передней части автотранспортного средства (пункт 6.19.4.3).
- Выдерживается определенная геометрическая видимость. Согласно пункту 6.19.5 горизонтальный угол бета должен составить 20 градусов внутрь и наружу, а альфа – 10 градусов вниз от горизонтали и вверх.
При этом определенная схема подключения ходовых огней никак не отражена в ГОСТ, соответственно тут вы вольны принимать решение самостоятельно. Однако есть маленький нюанс. Установка ходовых огней по ГОСТу подразумевает также автоматическое включение ДХО вместе с двигателем машины и выключение при работающих головных фарах. Исключением является только включение дальнего головного света на несколько секунд, для сигнализации другим водителям.
Исходя из этих требований, к выбору ходовых огней необходимо подойти внимательно.
Включение через габариты или ближний свет
Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.
В данном схемотехническом решении имеется несколько недостатков:
- ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
- схема не будет работать, если в габаритах тоже установлены светодиоды;
- схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
- с целью безопасности необходимо дополнительно устанавливать предохранитель.
Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.
Схемы подключения ДХО
Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.
Вариант 1 (к датчикам скорости)
Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.
Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».
Вариант 2 (к датчику масла)
Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.
При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.
Вариант 3
Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.
На следующем этапе:
- Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
- Демонтируйте кнопку, через которую будет включаться оптика.
- Вмонтируйте другой конец провода в разъем.
- Установите кнопку обратно и проверьте ее работоспособность.

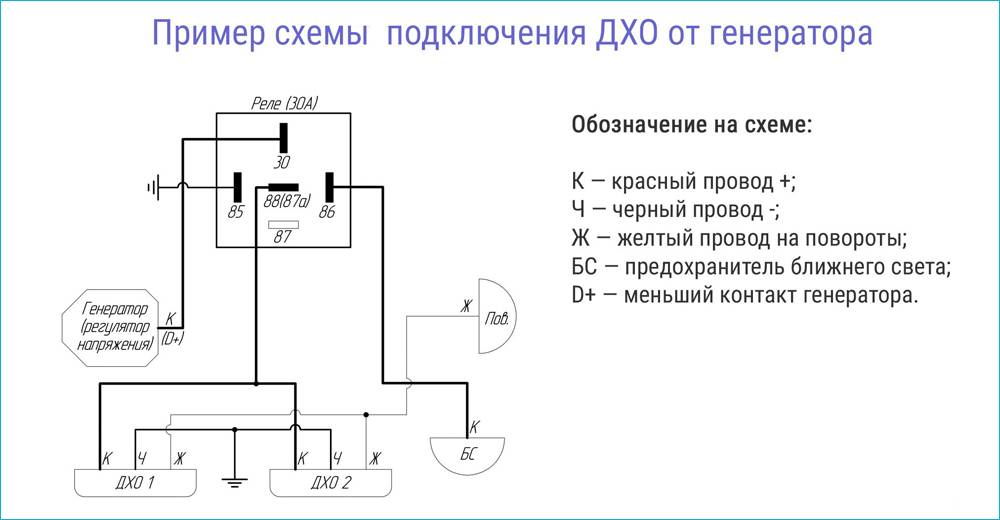

Вариант 4 (подключение ходовых огней от генератора)
Для реализации подобного проекта можно воспользоваться одной из трех схем.
Первая подойдет если задействоваться будет только ручник и мотор.
Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.
Третья схема позволит деактивировать ходовые огни:
- При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
- При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).
Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.
Полезно! Именно такая схема является «рабочей» при прохождении ГТО.
Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.
Вариант 5 (подключение готового комплекта)
Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:
- Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
- Оранжевый провод (если он идет в комплекте) необходимо подключить к “габариткам” или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.
После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
