Стартер щелкает, но не крутит, что делать?

Что делать, если стартер крутит, но машина не заводится

Теперь разберемся, какие существуют причины, и что делать, если стартер функционирует, но автомобиль не запускается.

1. Неисправен бензонасос. Если не слышно работы бензонасоса при включении зажигания, значит он неисправен. В салоне водителю всегда слышен его звук при включении. Нужно проверить предохранитель, если он исправен, значит сгорел моторчик.
2. Засорился и забит воздушный фильтр двигателя. Нужно вытащить фильтрующий элемент и осмотреть его на предмет загрязнения, при необходимости заменить.
3. Не работает карбюратор. Он образует некачественную топливную смесь. При этом карбюратор необходимо чистить, регулировать положение жиклеров.
4. На свечах зажигания нет искры. Проверьте работу зажигания, есть ли на свечах искра. Если нет, нужно проверить высоковольтные провода, распределитель зажигания или заменить свечи.
5. Засорился топливный фильтр. Если он длительное время не менялся, а вы заливали подозрительное топливо, то лучше заменить фильтр.
6. Неправильно установлены метки ГРМ. Иногда при замене ремня ГРМ неверно выставляют метки. Нужно проверить их установку, при необходимости откорректировать, осмотреть состояние ремня.
7. Вышел из строя датчик коленчатого вала. Его разъем проводов может давать плохой контакт, который не позволяет запуститься двигателю. Прочистите или продуйте контакты в колодке или замените ее.

Стартер – простое, но важное устройство, поэтому его выход из строя приводит к критической ситуации, и не дает завести мотор. Часто проблемы появляются в проводах или контактах

Поэтому вначале нужно проверять замок зажигания, провод «массы», контакты.

Как понять, что виноват именно стартер

Источников проблемы может быть несколько: села батарея, отказало реле, нет нормального контакта, замкнули обмотки или поврежден сам механизм стартера. Плюс еще парочка «болезней», присущих определенным моделям.

Различить их можно по обстоятельствам, при которых вы не смогли запустить мотор машины.

Например, вы включили зажигание, загорелась «приборка», прожужжал топливный насос, толкаете ключ во второе положение, а дальше, после поворота ключа есть 5 вариантов:

1. Не происходит ничего — под капотом тишина, втягивающее не щелкает, стартер не крутит, контрольные лампы — ненадолго притухли.
2. Слышны только щелчки, стартер — так же не работает, приборная панель реагирует изменением яркости.
3. Лампы – притухают, втягивающее щелкает, из-под капота слышно натужное «вок-вок» – стартер крутит маховик, но медленно, короткими «рывками» и движок — не заводится.
4. Кроме щелчка реле, раздался скрежет (стук), запахло горелой изоляцией, маховик двигателя провернулся недостаточно и мотор не завелся, дальше — тишина.
5. Реле щелкнуло, стартер крутит, но с визгом (жужжанием), или треском маховик не прокручивается.

Первый вариант – указывает на потери тока на отрезке «АКБ – клемма стартера» в силовой цепи, отсутствие контакта в управляющей, на износ щеток, либо на отказ втягивающего реле.

Второй вариант – на плохой контакт на «пятаках», или где‐то в управляющей цепи, либо — на межвитковое КЗ, возможно — износ и перекос втулок, из‐за которого электромотор не может провернуть бендикс.

Третий – вероятнее всего «говорит» о низком заряде батареи, отсутствии надежной «массы», или неисправности со стороны ДВС (густое масло на морозе, клин генератора, и т. д.).

Четвертый — однозначно указывает на внутреннюю поломку: оторвались магниты, раскрошились щетки, либо — разрушился игольчатый подшипник.

Пятый – преимущественно говорит о механической поломке бендикса (слизаны или выкрошились зубцы, муфта не «выходит» – не достает до маховика), или зубцов планетарного редуктора.

Заклинил якорь стартера

В числе довольно редких причин возникновения нештатной ситуации, когда стартер издаёт щёлкающие звуки, но приводной вал не крутит, включено подклинивание якоря в узле статора. Обычно такая неисправность случается на возрастных машинах, и без демонтажа стартера диагностировать проблему не удастся – она имеет такие же симптомы, как и при износе щёток.

Впрочем, иногда проявляется и отличие: если повернуть ключ в ЗЗ в положение старт, вы услышите достаточно громкий щелчок, после которого все световые индикаторы на некоторое время гаснут с возможным появлением специфического запах – это признак заклинивания якоря. Но и его можно принять за другую принципиально иную неисправность – пропадание контакта массы.

Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности

Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:

• аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
• следует проверить затяжку клемм АКБ;
• возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;

Рекомендуем также прочитать о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего необходима установка дополнительной массы в автомобиль и какие преимущества имеет данное решение.

Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:

• недостаточное крепление тягового реле к корпусу стартера;
• произошло подгорание контактов в тяговом реле стартера;
• неисправность связана с плохим контактом «массы»;
• произошла поломка стартера;

В том случае, если проверка крепления тягового реле не выявила отклонений от нормы, тогда реле стартера следует снять для проверки. Разборное реле означает, после разборки устройства необходимо произвести очистку силовых контактов. Неразборное тяговое реле подлежит однозначной замене при обнаружении поломки.

Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:

• силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;
• произошел критический износ щеток стартера. В таком случае щетки требуют замены;
• возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
• происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;

Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев. Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.

Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

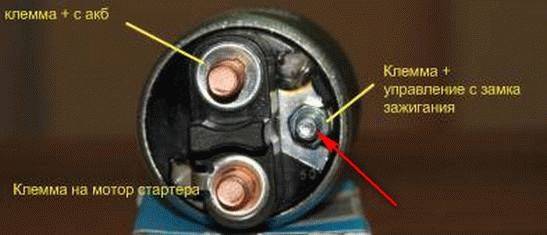

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Как самому проверить тяговое реле стартера

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле. Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке

Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему масло в двигателе может замерзнуть: причины. Доступные способы запуска двигателя в том случае, если масло в моторе замерзло или слишком густое.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение маховика в устройстве кривошипно-шатунного механизма. Виды маховиков и особенности демпфирующих систем.

Замкнули обмотки статора или ротора

Если стартер не только не крутит двигатель (не слышно звука поворота), но и издает запах паленой изоляции – вероятнее всего он сгорел из-за замыкания. Основной «враг» электростартера – перегрев, из-за которого разрушается лаковое покрытие обмоток. Особенно «страдают» от перегрева безредукторные устройства старого образца (с обмоткой возбуждения). Оголение проводов – всегда грозит замыканием. На межвитковое замыкание якоря (или пробой на массу) – указывает ухудшение эффективности работы электромотора: маховик проворачивается медленно, с большой «неохотой». Проверить статор и якорь можно только после снятия – визуально, на обрыв провода, «прозвонкой», нагрузочными клещами.

Щетки и обмотка

Конструкция стартера состоит из четырех металлических сердечников, которые еще называют башмаками и обмотки, соединенной в цепь.

Напряжение, подаваемое на обмотку поступает от центрального входа. В свою очередь выход выводится на положительные медно-графитовые щетки, идущие к коллектору. В них соединены и отрицательные щетки, идущие от массы стартера. Несколько небольших пружин постоянно прижимают щетки. Графит не является достаточно прочным материалом, поэтому рано или поздно они ломаются. Когда ресурс щеток подходит к концу, на втягивающее реле прекращает поступать напряжение.

Когда такая проблема произойдет стартер не будет крутиться и издавать звуков. В случае ремонта узел разбирается, оценивается состояние щеток и производится замена. Если щетки еще могут выполнять свое прямое назначение, тогда проблема, как правило, кроется в обмотке. Когда обмотка полностью сгорела, тогда должно выгореть и лаковое покрытие.

А медный цвет становиться черным. В подобном случае можно поменять обмотку или заменить деталь на новую.

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

• аккумулятор;
• провода и места их соединения;
• замок зажигания;
• втягивающее реле;
• силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

1. Отгорание питающей шины.
2. Износ щеток и выгорание ламелей коллектора.
3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

(3 оценок, среднее: 5,00 из 5)

(3 оценок, среднее: 5,00 из 5)

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

• сначала нужно выключить аккумулятор и отключить от него клеммы;
• используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
• после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
• далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
• выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

• в ходе заряда АКБ должен быть в спокойном состоянии;
• когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
• при движении АКБ в слабом режиме;
• в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).
