Недостатки и недоработки конструкции
Все механизмы имеют свои недостатки, не является исключением и двигатель Renault K4M:
ГРМ + Зима
Недоработка конструкции кожуха ГРМ, в зимнее время, может привести к большой проблеме. Снег накопившийся на кожухе ГРМ, при остановке ДВС будит таять и капать на внутреннюю сторону ремня ГРМ. Замерзая, капли превратятся в бугорок льда, что может привести к проскакиванию ремня привода ГРМ. В результате чего, клапана встретятся с поршнями. Результат данного столкновения описан выше;
Расход топлива
К недостаткам конструкции можно отнести относительно высокий расход горючего. Для шестнадцати клапанного мотора, объёмом 1.6 л., с фазорегулятором на впускном валу, средний расход 8.4 литра на 100 км., далеко не скромный показатель. Многие водители ожидали от этого двигателя меньшей прожорливости. Данную недоработки можно отнести не столько к самому к4м, как к МКПП, которыми комплектуется силовой агрегат. Всё дело в том, что придаточное число между скоростями МКПП слишком маленькое. То же самое можно сказать об АКПП установленные на этот двигатель.
Эксплуатация и возможные неполадки
Типичные неисправности Ниссан Тиида. Ремонт, Сервис и ТО Nissan Tiida.
Производство Nissan Tiida началось в 2004 г., а с 2007 г. стартовали продажи автомобиля на российском рынке.
На любом варианте мотора привод ГРМ цепной, с ресурсом более 200–250 тыс. км. Сюрприз может преподнести навесное оборудование двигателя. Так, например, при пробеге более 100–120 тыс. км иногда выходит из строя шкив генератора. На машинах старше четырех-пяти лет при повороте ключа в замке зажигания порой можно услышать резкий, неприятный визг, источником которого является втягивающее реле стартера
Если вовремя обратить внимание на этот звук и обновить смазку втягивающего реле, можно обойтись и без его замены
Самый мощный вариант силового агрегата комплектуется только механической 5-ступенчатой коробкой передач, а мотор объемом 1,6 л кроме механики может быть оснащен 4-диапазонным автоматом. Обе коробки очень надежны, проблем с механической частью не возникает. Сцепление механики выхаживает более 120–150 тыс. км, а при необходимости замены комплект из диска сцепления, корзины и выжимного подшипника обойдутся совсем недорого.
Автоматическая коробка передач JATCO – это просто эталон надежности. Особенно если придерживаться рекомендации производителя менять масло в ней через каждые 60 тыс. км. Слабым местом является пластиковый наконечник привода выбора передач. Из-за его разрушения при установке селектора выбора передач в положение Drive включается нейтраль, а ключ в замке зажигания не поворачивается в положение Lock при постановке рычага в положение Parking. Проблема довольно распространенная и проявляет себя на автомобилях старше четырех-пяти лет.
В ходовой части при пробеге более 60–80 тыс. км, сдаются опорные подшипники передних стоек. Примерно в это же время может загудеть ступичный подшипник. При пробеге более 80–120 тыс. км спереди снизу появляется стук, виновником которого становятся сайлент-блоки, сайлент-блоки рычагов подвески выхаживают более 100–150 тыс. км.
При пробеге 20–60 тыс. км может появиться странный хруст, щелчки или стуки в рулевой колонке. Причина – износ шлицевых соединений рулевого вала. Дилеры производят только замену рулевого вала целиком, но рулевой вал можно отремонтировать, заменив две крестовины.
В салоне Nissan Tiida элементы интерьера, выполненные из пластика, со временем начинают скрипеть, особенно с наступлением холодов. Также в морозы при повороте руля появляется скрип в районе подрулевого переключателя. Как только на улице теплеет, все эти звуки пропадают.
Большая часть нареканий приходится на работу системы отопления и вентиляции – точнее, отдельных ее элементов. Со временем трубка кондиционера перетирается об удерживающий ее кронштейн из-за рассохшегося резинового уплотнителя между ними. Также причиной утечки фреона может стать прохудившийся радиатор кондиционера. Это следствие трения о пластину крепления радиатора. Иногда причиной того, что кондиционер не включается или не выключается, может стать просто отказавший микровыключатель кнопки. Такая проблема появляется на автомобилях в возрасте более четырех-пяти лет.
В машинах старше четырех-шести лет иногда вентилятор печки свистит, но после разборки и смазки трущихся частей звук пропадает (сами моторчики вентилятора отказывают редко). Если же вентилятор отопителя молчит, а индикация как ни в чем не бывало отображает изменение скорости, направления и температуры подаваемого в салон воздуха, значит отказал резистор печки. Причина выхода его из строя – пересыхание термопасты между транзистором и радиатором на схеме.
Салонная электрика иногда подкидывает сюрпризы: иммобилайзер теряет на время ключ, а блок комфорта самопроизвольно включает внешние световые приборы. На Nissan Tiida старше четырех-пяти лет появляются претензии к работе замков. Зимой проблема вызвана попаданием внутрь замка и замерзанием влаги, в теплое время года – накоплением в нем дорожной пыли. Избежать проблем помогает регулярная смазка замков.
Коррозия на кузовных элементах практически не встречается, а вот лакокрасочное покрытие легко царапается. Также со временем стекла передних фар мутнеют и покрываются мелкой рябью трещинок.

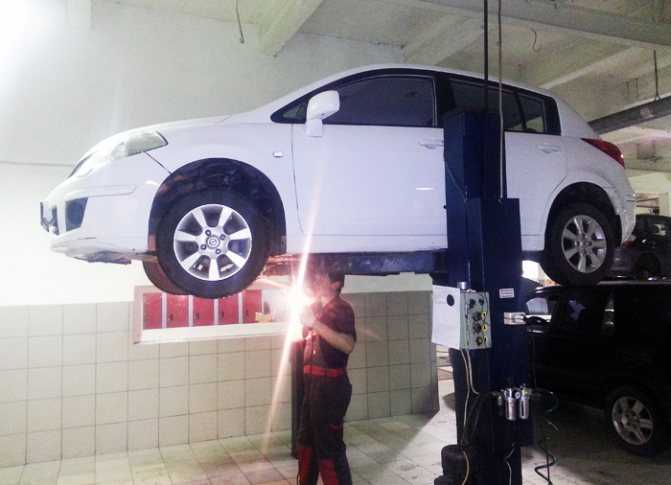

Диагностика подвески на Nissan TIIDA в автосервисе «Ниссан на Складочной»
Об автомобиле
Комплектуется этот автомобиль этой модели в зависимости от страны, в которую он будет поставляться. Это касается также и моторов, рабочий объём которых может быть от 1 тыс. см 3, до 1600 см 3. Для регионов РФ предназначены моторы следующих модификаций:
- Движок 1,4 MPi имеет рабочий объём 1400 см 3, 8 клапанов в ГБЦ.
- Мотор 1,6 MPi с рабочим объёмом 1600 см 3, 8 клапанов в ГБЦ.
- Двигатель К4М, имеющий рабочий объём 1600 см 3, 16 клапанов.
Главной особенностью этой линейки моторов является тот факт, что привод клапанного механизма ГРМ использует зубчатый ремень. Отличие ремней для моторов с 8 и 16 клапанами заключается в его длине, количестве зубьев. Силовые агрегаты могут работать совместно как с механическими коробками перемены передач, так и с АКПП.
Сейчас читают: Переключатель подрулевой центральный Логан 6001551352 Renault. Продажа оптом и в розницу.
Недостатки двигателя К4М
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Типичные проблемы
Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.
Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом. «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.
Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.
Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.
Распространенные неисправности
Мотор троит.
Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.
«Плавают» обороты двигателя
Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.
Неисправный фазорегулятор.
Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.
Протечки антифриза и масла.
Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.
Обледенение мотора с последующей поломкой.
Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.
Что означают модификации F4R
Описание символов маркировки
Первый тип данных имеет 6 знаков в составе, а второй – 8 знаков. Первые три цифры первой части – это индекс модели, четвертая представлена индексом модификации, 5-й символ – климатическим исполнением. В последнюю очередь (6-й знак) ставится символ «0» или буквы A, P – соответственно диафрагменное сцепление, клапан рециркуляции.
В указательной части есть 8 знаков. 1-й – отвечает за год выпуска, 2-й и 3-й – месяц производства, последние цифры в количестве 5 штук – порядковый номер.
В моторах применяется, так называемая, система дистанционного запуска, позволяющая обеспечить оптимальные показатели температуры в салоне до начала движения.
Рассмотрим основные силовые агрегаты, наиболее часто применяемые в автомобилях Renault, а также их составные элементы – термостат, свечи, датчики и схему в целом. Особой популярностью пользуется двигатель Renault F3R, схема работы которого достаточно проста и понятна. Но есть и другие модели агрегатов, призванные обеспечить комфортную и качественную езду за рулем.
Какой двигатель можно поставить на Рено Логан вместо стандартного
Мотор – сердце автомобиля. Двигатель не только обеспечивает движение машины – на его работе завязано большинство всех агрегатов и механизмов. Так, посредством ременных передач от работающего мотора осуществляется циркуляция ОЖ и, соответственно, работа системы отопления салона, а также процесс подзарядки аккумулятора; при его поддержке функционирует ГУР – перечислять можно бесконечно.
Двигатель Reno Logan
Движок Renault Logan K4M 1,6 л. 102 л.с. не нов, и был много раз модифицирован, его варианты использует производитель Renault еще с 1999 г. для Renault Megane, Renault Clio II, Renault Laguna. Движок развивает идеи K7M серии, с обновленной ГБЦ, с 16 клапанами. Отличается новой головой с парой распредвалов (они облегченные), другими поршнями, гидрокомпенсаторами. Движки могут иметь фазорегулятором, или он может отсутствовать, движок обладает степенью сжатия 9.5 — 10, это, а также прошивка, обусловили определенный разброс характеристик мощности движка, а в целом К4М почти одинаковы. Индексы, указываемые за названием К4М отражают показатели: норм токсичности(Евро-345), типа КПП, наличия регулятора фаз, степени сжатия и ряд других особенностей для конкретного автомобиля.
Ремонт двигателя Reno Logan
Перебои в работе двигателя, снижение его мощности и, тем более, остановка превращают самый современный автомобиль в бесполезную гору металла. Вот почему каждый автовладелец в первую очередь следит за состоянием его мотора.
Рено Логан оснащаются двумя типами моторов: восьми и шестнадцатиклапанными. Несмотря на то, что между этими силовыми установками имеются некоторые различия, их принцип действия и основные элементы конструкции одинаковы. Соответственно, эти двигатели подвержены и однотипным поломкам.
Если при разборке мотора выяснится, что износ большей части его компонентов достигкритического уровня (у разных деталей это значение, выраженное в процентах деформации, различно), то может статься, что восстановление мотора экономически нецелесообразно. В этом случае более разумным был бы не ремонт, а полная замена двигателя на Рено Логан.
Теоретически, возможно и поставить на Логан более мощный двигатель, правда, это будет сопряжено с двумя трудностями:
- разместить под капотом более мощный, и, соответственно, объемный и массивный агрегат, будет не так-то легко;
- владельцу машины придется получить на это разрешение в ГИБДД, а это тоже процесс достаточно долгий и запутанный.
Поэтому на замену старому выбирайте двигатель той же модели. Максимум, что можно будет сделать без особых трудностей и бюрократической волокиты, это заменить 8-клапанный мотор на 16-клапанный.
Будущее в моторах Reno
Это тот же самый агрегат 1.6, который уже ставится на кроссоверы Duster и Kaptur, а также на другие машины альянса. Он атмосферный, цепной, то есть не требует обслуживания на протяжении всего срока службы автомобиля и недорогой в эксплуатации. На Logan, Sandero и Sandero Stepway будут ставить его в паре с 5-ступенчатой «механикой», это будут самые мощные версии моделей. Цены пока не называют.
Помимо этого мотора все три модели оснащаются гаммой двигателей объемом 1,6 л. Есть еще 8-клапанный 82-сильный и 16-клапанник мощностью 102 л. с. Помимо механики предлагаются сразу две автоматические трансмиссии –роботизированный Easy’R и проверенный временем 4-ступенчатый «автомат».
Посмотрите интересное видео по этой теме
eurasia-avto.ru
Надежность двигателей и их слабые места
Слабым местом двигателя F4R является его ременной привод ГРМ. Ремень часто повреждается раньше отведенного срока его службы. Выкрашиваются зубцы, что приводит к нарушению фаз ГРМ. Иногда ремень разрывается. Все это ведет к удару поршней об клапана, что выливается в капитальный ремонт.
Ременной привод ГРМ
Силовые агрегаты Renault Kaptur страдают от течей масла через сальники и прокладки. Исключением является только мотор H5Ht, так как он только начал устанавливаться на авто и не имеет солидного возраста. Течи масла у двигателей H4M и F4R приводят к снижению уровня смазки. Масляное голодание вызывает повышенную нагрузку на пары трения и может стать причиной появления задиров.
Следы масла
У двигателя F4R используется демпферный шкив коленвала для привода навесного оборудования. При пробегах 120-140 тыс. км он разрушается. Это вызывает локальный перегрев коленвала, что может стать причиной повреждения ремня ГРМ. Поэтому шкив навесного оборудования рекомендуется своевременно менять для предотвращения серьезных последствий.
Разрушенный демпфер шкива коленвала
Двигатели Renault Kaptur без гидрокомпенсаторов требуют своевременной регулировки теплового зазора клапанов. В противном случае на посадочных местах образуется нагар. Он не позволяет клапану занять свое место. Для устранения проблемы требуется притирка. Неправильный тепловой зазор приводит к:
- падению компрессии;
- ухудшению динамики авто;
- увеличению расхода горючего;
- появлению посторонних звуков при работе ДВС.
Нагар на клапанах
Нагар также образуется и на поршнях. Причиной его появления является низкое качество топлива, использование плохого масла или нарушение интервалов ТО. Нагар способен вызвать закоксовку поршневых колец. В результате появится масложер, повышенный расход и ухудшение динамики.
Закоксовка поршневых колец
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Список моделей авто, в которых устанавливался
Разработан конструкторами альянса Рено-Ниссан атмосферный рядный мотор HR16DE для следующих моделей Nissan:
- Juke – мини-кроссовер;
- Sentra – экспортный вариант седана Sunny;
- Qashqai – городской кроссовер;
- Tiida – седан и хетчбэк;
- Note – субкомпактвэн;
- NV200 – фургон и минивн LCV-класса;
- Versa – хетчбэк и седан для Северной Америки;
- Grand Livina – компактвэн для Малазии;
- Latio – седан В-класса для Малазии;
- Bluebird Sylphy – переднее и полноприводный седан С-класса для Китая и Тайланда;
- Cube – субкомпактвэн для Европы;
- Wingroad – грузопассажирсий авто;
- Micra – хетчбэе английского производства.
Топливная рампа
На топливной рампе находится регулятор давления топлива с обратным клапаном. Задача регулятора состоит в том, чтобы поддерживать в рампе давление топлива, соответствующее нагрузке на двигатель. На холостом ходу в рампе давление должно быть порядка 2,5 бар (минимум 2,3 бара). Если давление меньше, то нужно проверять регулятор или обратный клапан. Обратный клапан не должен сливать топливо, пока давление в рампе не подскочит до 3 бар.
Из-за недостаточного давления топлива в рампе двигатель плохо тянет под нагрузкой.
А вот если регулятор поддерживает более высокое давление топлива в рампе, из-за чего увеличивается дозировка впрыскиваемого топлива, то увеличивается расход топлива, выхлопные газы пахнут бензином.
Ответ эксперта
Двигатель Рено Дастер (Renault Duster) 1,6 K4M
Двигатель K4M Renault: характеристики, особенности, неисправности
Начиная с 1999 года концерн Renault начинает выпуск двигателя K4M, получившего, пожалуй, самое широкое распространение среди бензиновых моторов Рено. Устанавливается на автомобили Renault: Megane, Logan, Sandero, Kangoo, Fluence, Scenic, Clio 2, Duster, Laguna, а также на Nissan Almera G11 и Lada Largus. Данный силовой агрегат создавался на базе предыдущего мотора — K7M, но в отличие от предшественника, получил 2 облегченных распредвала (соответственно, и 16 клапанов), а также другие поршни и гидрокомпенсаторы. Свое дальнейшее конструктивное развитие мотор получил на автомобилях Ниссан, для которых был создан двигатель h5M (HR16DE).
Двигатель K4M имеет очень много модификаций, которые однозначно идентифицируются по полной маркировке двигателя (цифры и буквы после кода двигателя). Например, мотор, который продается у нас, имеет маркировку «двигатель Renault K4MD812». Это означает, что силовой агрегат оборудован фазорегуляторами, и комплектуется с механической коробкой передач. Некоторые моторы не оборудуются фазорегуляторами, отличаются степень сжатия и прошивки двигателя. Поэтому на рынке можно встретить двигатели K4M с разбросом показателей мощности — от 102 до 115 л.с..
Особенности эксплуатации и ресурс
Основной эксплуатационный недостаток двигателей K4M — относительно непродолжительный срок службы ремня ГРМ. Согласно рекомендациям завода-изготовителя регламентные работы по замене ГРМ должны проводиться раз в 60 тысяч км пробега или 1 раз в 4 года. При этом стоимость необходимых для этой процедуры запчастей на 16-клапанный мотор достаточно высока. Вместе с комплектом ГРМ обычно меняется и водяной насос, хотя однозначно необходимость замены этого узла можно определить только после разборки привода газораспределительного механизма. Интересная особенность, связанная с двигателем K4M, заключается в том, что регламент замены ремня ГРМ для автомобилей Lada Largus, установлен в 120 тысяч км, хотя и сам двигатель, и комплектующие абсолютно идентичны. В этой связи, многие обладатели Лады Ларгус меняют комплект ГРМ чаще регламента, и наоборот — обладатели Renault иногда оттягивают эту процедуру, обосновывая это рекомендациями АвтоВАЗа. В любом случае, затягивать с этой процедурой не рекомендуется, так как обрыв ремня ГРМ на моторах серии K4M однозначно приводит к загибу клапанов и необходимости капитального ремонта.
Частота замены ремня ГРМ с лихвой компенсируется ресурсом двигателя. Эти силовые агрегаты запросто преодолевают показатель пробега в 400 тысяч км (естественно, при надлежащем уходе и не нагруженной эксплуатации).
Расход топлива составляет примерно 8,5 литров в смешанном цикле. Для трассы этот показатель — 6,7 литра, что совсем немного, а вот в городе, 16-клапанник может «съедать» до 12 литров бензина на 100 км. К слову, K4M без каких-либо последствий «переваривает» российский 92-й бензин, почему и пользуется такой популярностью на территории России.
Типичные неисправности двигателя K4M
Среди наиболее часто встречающихся проблем двигателя K4M можно перечислить:
- мотор часто троит. Обычно это связано с неисправностью катушки зажигания, форсунки или свечи, но может означать и проблемы с механизмом газораспределения или поршневой группой, поэтому начать диагностику стоит с измерения компрессии.
- плавающие обороты. Типичная неисправность чаще всего решается диагностикой и заменой катушки зажигания или датчика положения коленвала, либо с неисправностью фазорегулятора K4M.
На этом, пожалуй, список типичных неисправностей двигателя K4M можно закончить, так как по большому счету, мотор надежен и особых хлопот владельцу не доставляет.
www.2chance.ru
О двигателе Renault Logan K4M 1,6 л
ДВИГАТЕЛЬ RENAULT LOGAN K4M 1,6 Л
Движок Renault Logan K4M 1,6 л. 102 л.с. не нов, и был много раз модифицирован, его варианты использует производитель Renault еще с 1999 г. для Renault Megane, Renault Clio II, Renault Laguna. Движок развивает идеи K7M серии, с обновленной ГБЦ, с 16 клапанами. Отличается новой головой с парой распредвалов (они облегченные), другими поршнями, гидрокомпенсаторами. Движки могут иметь фазорегулятором, или он может отсутствовать, движок обладает степенью сжатия 9.5 — 10, это, а также прошивка, обусловили определенный разброс характеристик мощности движка, а в целом К4М почти одинаковы. Индексы, указываемые за названием К4М отражают показатели: норм токсичности(Евро-345), типа КПП, наличия регулятора фаз, степени сжатия и ряд других особенностей для конкретного автомобиля. Присутствует и модифицированный вариант рассматриваемого движка имеющий название K4M RS, с широкими валами, пиленными каналами выдающий 135 л.с. имея объем 1.6 л. Недостатки движка с 16 клапанами, это дорогие запчасти, обрыв ремня ГРМ вредит клапанам, что требует замены роликов и ремня каждые 60 тыс. км. Присуще движку и наличие провалов в работе, плавание оборотов при некачественном топливе. В сравнении с движками на 8 клапанов, 16V тих, экономичен, не дает значительной вибрации. При выборе Логана/Сандеро/Ларгуса, К4М на 16 клапанов подойдет отлично
Если говорить о более больших авто вроде Дастера, Мегана и подобных, стоит обратить внимание на движок в два литра. Когда речь заходит о минусах движка, то отмечают, троение, виновата, как правило катушка зажигания, форсунки, свечи, необходима замера компрессии и ориентироваться на это
Нарушения стабильной работы, плавание оборотов вызывает, как правило, датчик положений коленвала или катушка зажигания. В 2006 году вышел последователь К4М, имеющий название H4M, в соответствии с маркировкой Нисан — HR16DE.
ВОЗМОЖНОСТИ ТЮНИНГА
Простое чипование движка, и одновременная замена выхлопа безкатовым чуть улучшает динамические характеристики двигатея, около 120 л.с. Установка валов драйвтех 10 с фазой 270, пошире чем стандарт, добавит мощи. Можно использовать компрессор ПК-23 и наддув получим 140-150 л.с. Стандартные К4М не имеют значительной степени сжатия и справится с 0,5 бар. Готовые киты для движка отсутствуют, однако производитель предоставляет определенную конфигурацию для конкретного автомобиля. Проект потребует волговских форсунок, прямоточного выхлопа, валов с фазой 270-280, и настройка блоком управления двигателя Абит. Вместо компрессора возможно установить турбину TD04, а в остальном аналогично ПК-23. Так можно получить 150 л.с.
| Производство | Renault Espana/АвтоВАЗ |
| Годы выпуска | 1999 — наше время |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня | 80,5 мм |
| Диаметр цилиндра | 79,5 мм |
| Степень сжатия | 9,5 |
| Объем мотора | 1598 см. куб. |
| Мощность | 102-115 л.с. /5750 об.мин |
| Крутящий момент | 145-147Нм/3750 об.мин |
| Топливо | 92 |
| Экологические нормы | Евро 4 |
| Расход топлива | город 11,8 л. / трасса 6,7 л. / смешанн. 8,4 л/100 км |
| Расход масла | до 0,5 л/1000 км |
| Масло в двигатель к4м Логан 16 клапанов | 5W-40 5W-30 |
| Моторесурс К4М | По данным завода — нет данных На практике — 400+ тыс. км |
| ТЮНИНГ | |
| потенциал | неизвестно |
| без потери ресурса | около 120 л.с. |
| Двигатель устанавливался | Renault Logan Renault Sandero Renault Kangoo 1 и 2 Renault Duster Lada Largus Renault Megane 1, 2, 3 Nissan Almera G11 Renault Clio 2 Renault Laguna 1, 2 Renault Scenic Renault Fluence |
Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise
Смотреть все фото новости >>
Обслуживание
Описание
В 1995 году на автомобильном салоне в Мадриде впервые произошла презентация нового двигателя K7M. Его сборка до 2004 года осуществлялась в Испании на заводе в г. Вальядолид. Затем производство было налажено в Румынии. С 2009 года выпуск силового агрегата освоил российский АвтоВАЗ.
Двигатель представляет собой бензиновый рядный четырехцилиндровый атмосферник объемом 1,6 литра мощностью 82-90 л.с при крутящем моменте 124-137 Нм.
Изначально мотор предназначался для установки на бюджетные модели авто. Им оснащались автомобили Dacia:
- Ларгус универсал (2012-2015);
- Ларгус фургон (2012-2015).
Блок цилиндров отлит из высокопрочного чугуна. Не гильзованный. В нижней части выполнены пять опор для подшипников коленчатого вала.
ГБЦ изготовлена из алюминиевого сплава. Вверху расположен один распредавал и восемь клапанов.
Привод ГРМ ременный. Одновременно приводит во вращение помпу. Замена ремня привода ГРМ осуществляется через 60 тыс. км.
ГРМ восьмиклапанный, выполнен по схеме SOHC. Из-за отсутствия гидрокомпенсаторов регулировку теплового зазора клапанов нужно делать через 40-60 тыс. км пробега автомобиля.
Коленчатый вал стальной, на пяти опорных подшипниках.
Поршни стандартные, отлиты из алюминиевого сплава. Имеют три кольца, два из которых компрессионные, одно маслосъемное.
- топливный насос;
- дроссельный узел;
- фильтр тонкой очистки;
- регулятор давления топлива;
- форсунки;
- топливопровод.
Дополнительно частью системы питания считается воздухофильтр.
Система смазки комбинированная. Привод масляного насоса – цепь. Приводится во вращение от коленчатого вала. Объем масла в системе 3,35 литра. Замена осуществляется после 15 тыс. км пробега, но желательно эту цифру сократить до 7-8 тыс. км. Вместе с маслом заменяется масляный фильтр. Марка масла указана в руководстве по эксплуатации конкретного автомобиля.
Система зажигания микропроцессорная. В нее входят модуль зажигания, высоковольтные кабели и свечи зажигания. Процессом работы системы управляет ЭБУ.
Надежность, слабые места, ремонтопригодность
Двигатель K4M Renault: характеристики, особенности, неисправности
Начиная с 1999 года концерн Renault начинает выпуск двигателя K4M, получившего, пожалуй, самое широкое распространение среди бензиновых моторов Рено. Устанавливается на автомобили Renault: Megane, Logan, Sandero, Kangoo, Fluence, Scenic, Clio 2, Duster, Laguna, а также на Nissan Almera G11 и Lada Largus. Данный силовой агрегат создавался на базе предыдущего мотора — K7M, но в отличие от предшественника, получил 2 облегченных распредвала (соответственно, и 16 клапанов), а также другие поршни и гидрокомпенсаторы. Свое дальнейшее конструктивное развитие мотор получил на автомобилях Ниссан, для которых был создан двигатель h5M (HR16DE).
Двигатель K4M имеет очень много модификаций, которые однозначно идентифицируются по полной маркировке двигателя (цифры и буквы после кода двигателя). Например, мотор, который продается у нас, имеет маркировку «двигатель Renault K4MD812». Это означает, что силовой агрегат оборудован фазорегуляторами, и комплектуется с механической коробкой передач. Некоторые моторы не оборудуются фазорегуляторами, отличаются степень сжатия и прошивки двигателя. Поэтому на рынке можно встретить двигатели K4M с разбросом показателей мощности — от 102 до 115 л.с..
Особенности эксплуатации и ресурс
Основной эксплуатационный недостаток двигателей K4M — относительно непродолжительный срок службы ремня ГРМ. Согласно рекомендациям завода-изготовителя регламентные работы по замене ГРМ должны проводиться раз в 60 тысяч км пробега или 1 раз в 4 года. При этом стоимость необходимых для этой процедуры запчастей на 16-клапанный мотор достаточно высока. Вместе с комплектом ГРМ обычно меняется и водяной насос, хотя однозначно необходимость замены этого узла можно определить только после разборки привода газораспределительного механизма. Интересная особенность, связанная с двигателем K4M, заключается в том, что регламент замены ремня ГРМ для автомобилей Lada Largus, установлен в 120 тысяч км, хотя и сам двигатель, и комплектующие абсолютно идентичны. В этой связи, многие обладатели Лады Ларгус меняют комплект ГРМ чаще регламента, и наоборот — обладатели Renault иногда оттягивают эту процедуру, обосновывая это рекомендациями АвтоВАЗа. В любом случае, затягивать с этой процедурой не рекомендуется, так как обрыв ремня ГРМ на моторах серии K4M однозначно приводит к загибу клапанов и необходимости капитального ремонта.
Частота замены ремня ГРМ с лихвой компенсируется ресурсом двигателя. Эти силовые агрегаты запросто преодолевают показатель пробега в 400 тысяч км (естественно, при надлежащем уходе и не нагруженной эксплуатации).
Расход топлива составляет примерно 8,5 литров в смешанном цикле. Для трассы этот показатель — 6,7 литра, что совсем немного, а вот в городе, 16-клапанник может «съедать» до 12 литров бензина на 100 км. К слову, K4M без каких-либо последствий «переваривает» российский 92-й бензин, почему и пользуется такой популярностью на территории России.
Типичные неисправности двигателя K4M
Среди наиболее часто встречающихся проблем двигателя K4M можно перечислить:
- мотор часто троит. Обычно это связано с неисправностью катушки зажигания, форсунки или свечи, но может означать и проблемы с механизмом газораспределения или поршневой группой, поэтому начать диагностику стоит с измерения компрессии.
- плавающие обороты. Типичная неисправность чаще всего решается диагностикой и заменой катушки зажигания или датчика положения коленвала, либо с неисправностью фазорегулятора K4M.
На этом, пожалуй, список типичных неисправностей двигателя K4M можно закончить, так как по большому счету, мотор надежен и особых хлопот владельцу не доставляет.
Характеристики двигателя К4М
Благодаря своим высоким техническим характеристикам мотор пользуется популярностью у автовладельцев. Двигатель неприхотлив к условиям эксплуатации. Показателей мощности с запасом хватает для использования силового агрегата, как с механической, так и с автоматической коробкой переключения передач. Характеристики двигателя к4м:
- Тип силового агрегата – четырехтактный бензиновый;
- Соответствие международным стандартам экологичности – до Евро 5;
- Количество рабочих цилиндров — 4;
- Количество клапанов механизма распределения газов на один цилиндр – 4;
- Расположение рабочих цилиндров – рядное вертикально;
- Полный объём рабочих цилиндров – 1.6 литра;
- Подача топлива – непосредственный впрыск во впускной коллектор;
- Система охлаждения – жидкостная принудительного типа;
- Система смазки – комбинированная;
- Управление силовым агрегатом – электронное. Используется электронный блок управления;
- Диаметры гильзы – 79.5 мм;
- Ход поршня между верхней и нижней мертвой точкой — 80. 5 мм;
- Запуск силовой установки – электрическим стартером;
- Порядок работы цилиндров – 1, 3, 4, 2;
- Количество распределительных валов ГРМ -2;
- Привод механизма распределения газов – ременной;
- Материал головки блока цилиндров – алюминий.
Обслуживание
О некачественном бензине
Справедливости ради отметим, что большинство европейских, американских и японских автомобилей имеют высокую чувствительность к некачественному бензину. Скорее всего, это обусловлено тем, что в Европе и Японии бензин является более качественным, и производители автомобилей делают машины с учетом использования качественного топлива. На многих заправках России продают бензин, который по качеству уступает европейскому. Поэтому на двигателе K4M (он не стал исключением) можно наблюдать кратковременные провалы в работе при езде и плаванье оборотов на холостом ходу. Поэтому мало заливать 95-й или 98-й бензин. Необходимо еще заправляться на проверенных автозаправках.
